ГБПОУ «ТВЕРСКОЙ КОЛЛЕДЖ ИМЕНИ А. Н. КОНЯЕВА» Разработка приложения для контроллера управления светом Руководитель : Ишкова Лариса Георгевна Дипломник : Волков А. В. Рецензент : Виноградова Т. А.

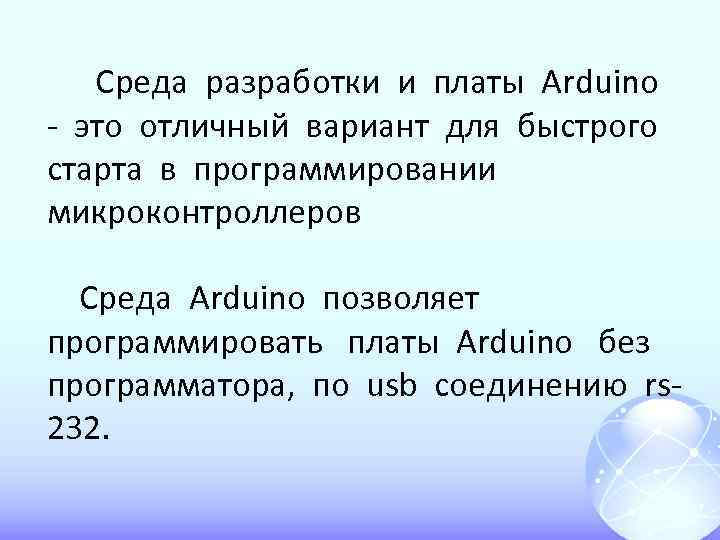

Среда разработки и платы Arduino - это отличный вариант для быстрого старта в программировании микроконтроллеров Среда Arduino позволяет программировать платы Arduino без программатора, по usb соединению rs 232.

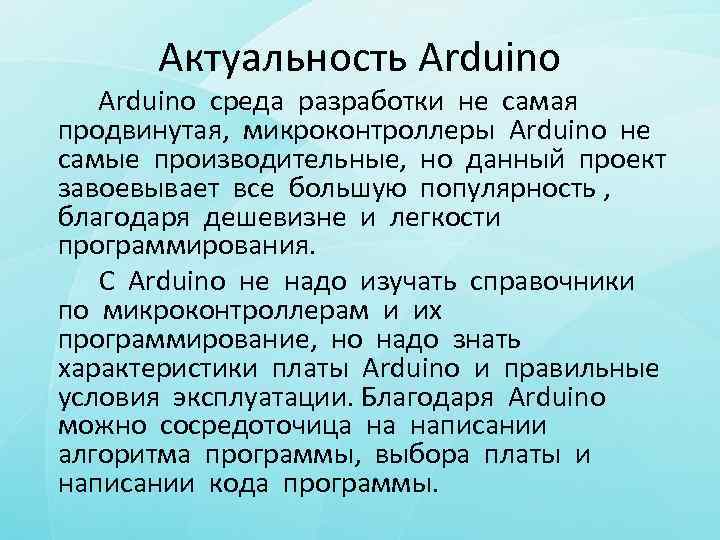

Актуальность Arduino среда разработки не самая продвинутая, микроконтроллеры Arduino не самые производительные, но данный проект завоевывает все большую популярность , благодаря дешевизне и легкости программирования. С Arduino не надо изучать справочники по микроконтроллерам и их программирование, но надо знать характеристики платы Arduino и правильные условия эксплуатации. Благодаря Arduino можно сосредоточица на написании алгоритма программы, выбора платы и написании кода программы.

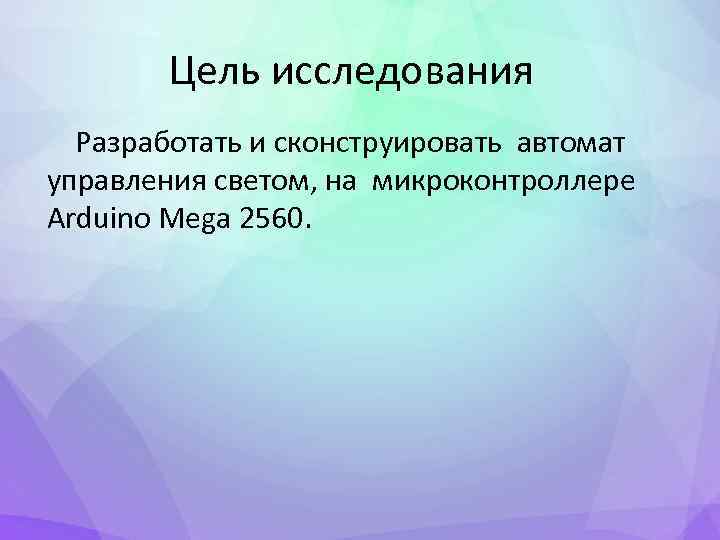

Цель исследования Разработать и сконструировать автомат управления светом, на микроконтроллере Arduino Mega 2560.

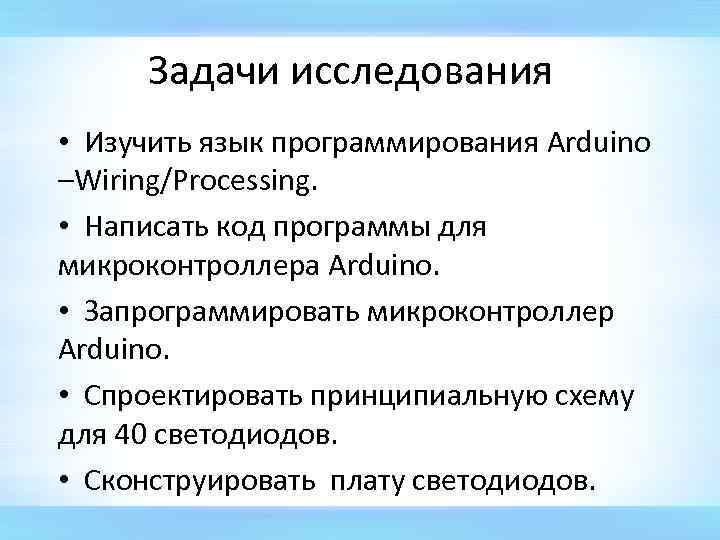

Задачи исследования • Изучить язык программирования Arduino –Wiring/Processing. • Написать код программы для микроконтроллера Arduino. • Запрограммировать микроконтроллер Arduino. • Спроектировать принципиальную схему для 40 светодиодов. • Сконструировать плату светодиодов.

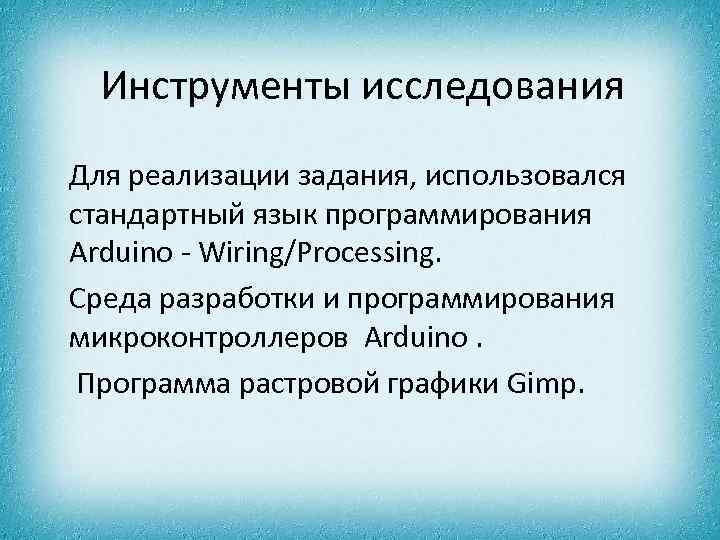

Инструменты исследования Для реализации задания, использовался стандартный язык программирования Arduino - Wiring/Processing. Среда разработки и программирования микроконтроллеров Arduino. Программа растровой графики Gimp.

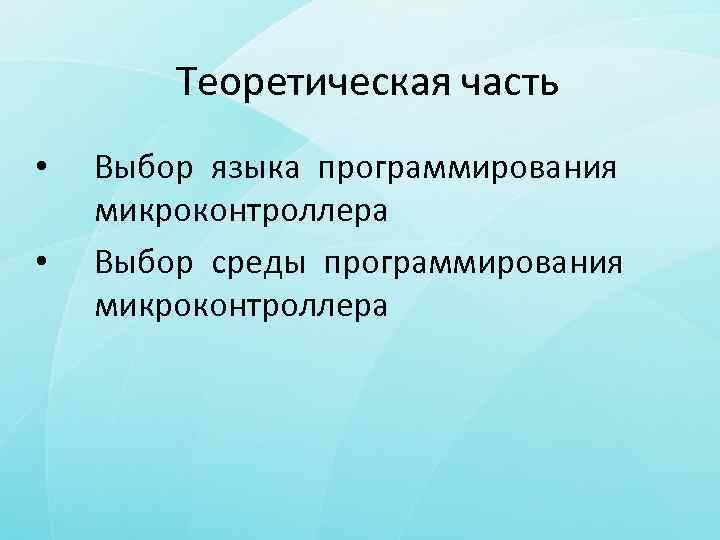

Теоретическая часть • • Выбор языка программирования микроконтроллера Выбор среды программирования микроконтроллера

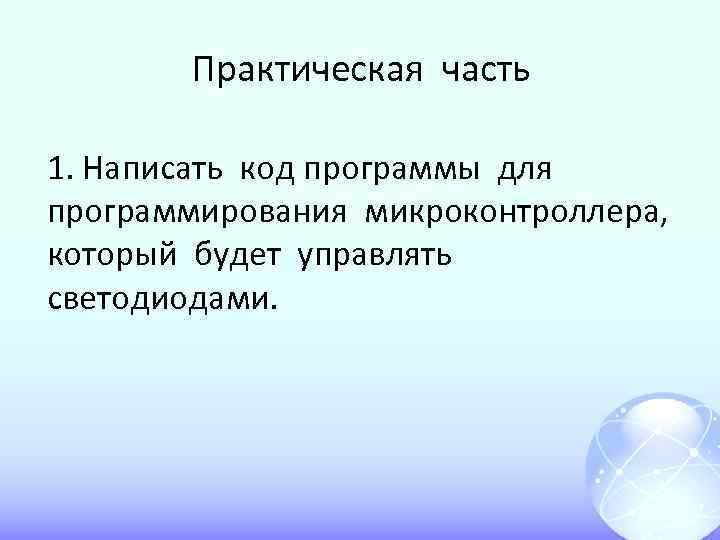

Практическая часть 1. Написать код программы для программирования микроконтроллера, который будет управлять светодиодами.

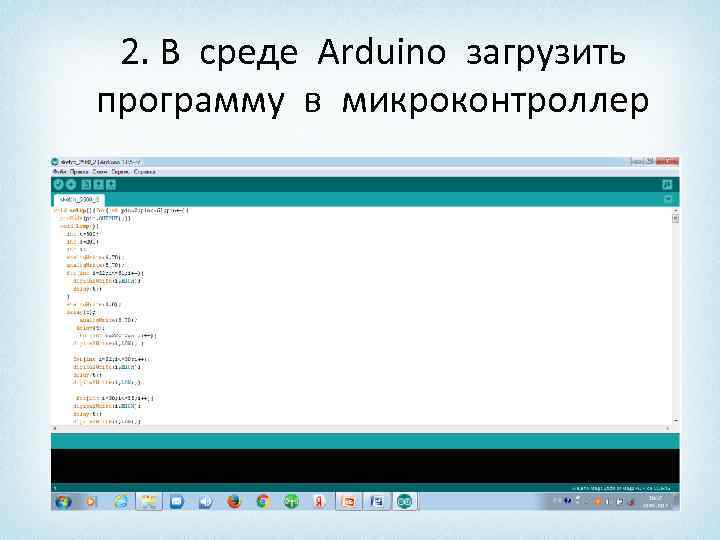

2. В среде Arduino загрузить программу в микроконтроллер

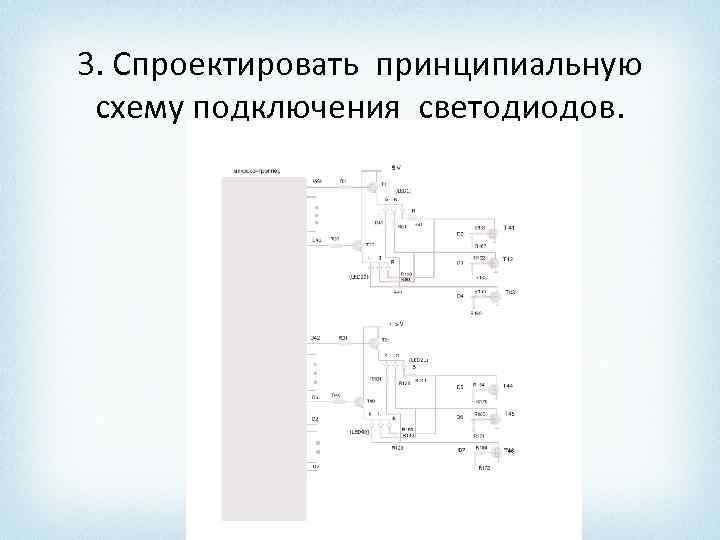

3. Спроектировать принципиальную схему подключения светодиодов.

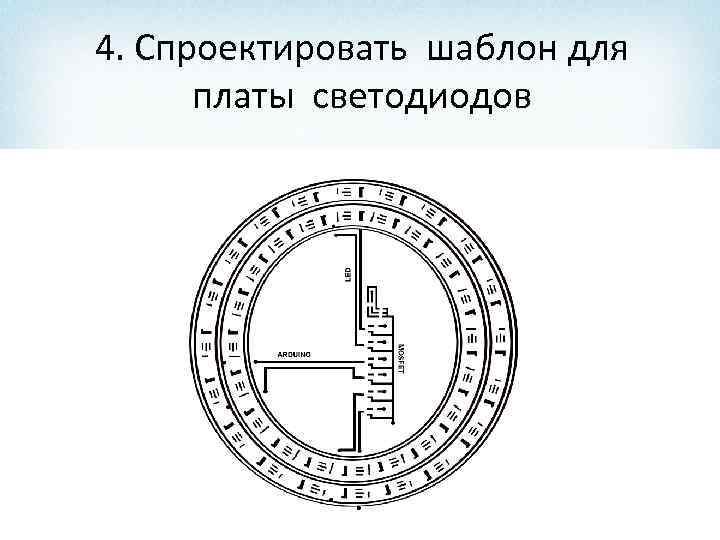

4. Спроектировать шаблон для платы светодиодов

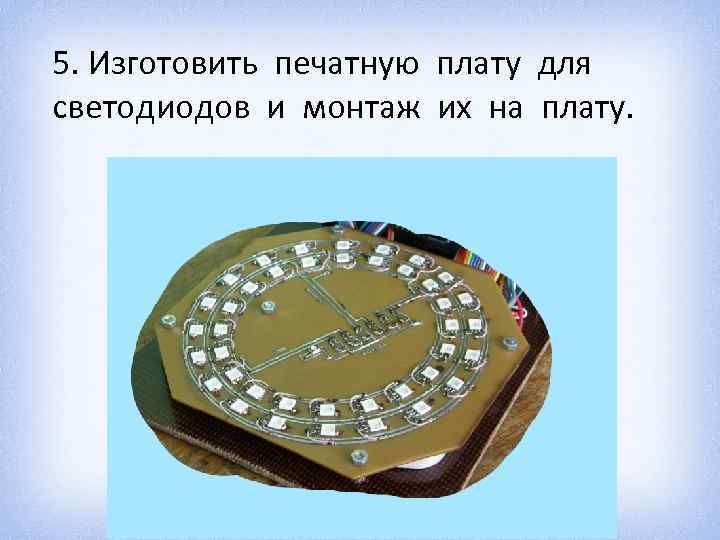

5. Изготовить печатную плату для светодиодов и монтаж их на плату.

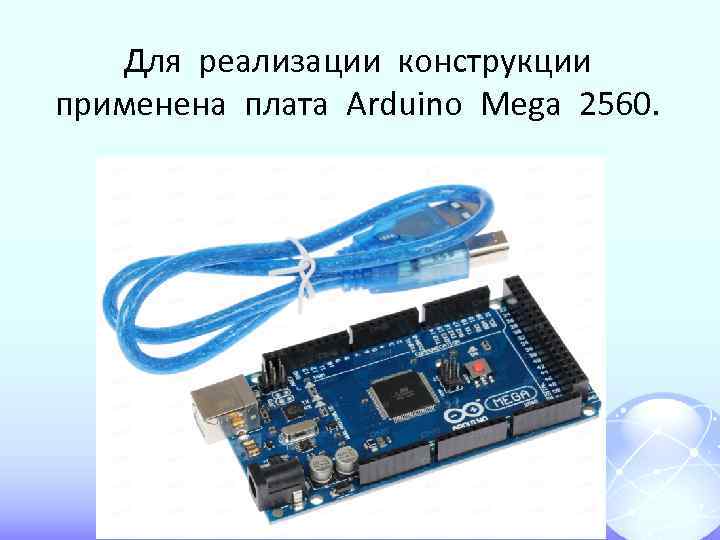

Для реализации конструкции применена плата Arduino Mega 2560.

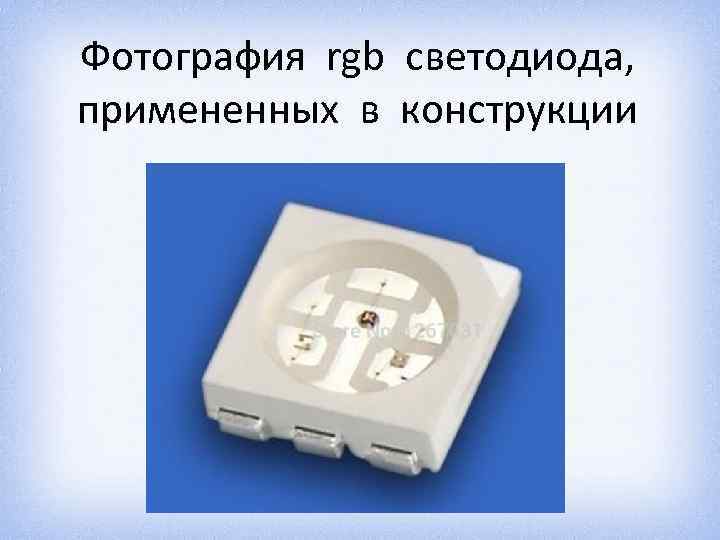

Фотография rgb светодиода, примененных в конструкции

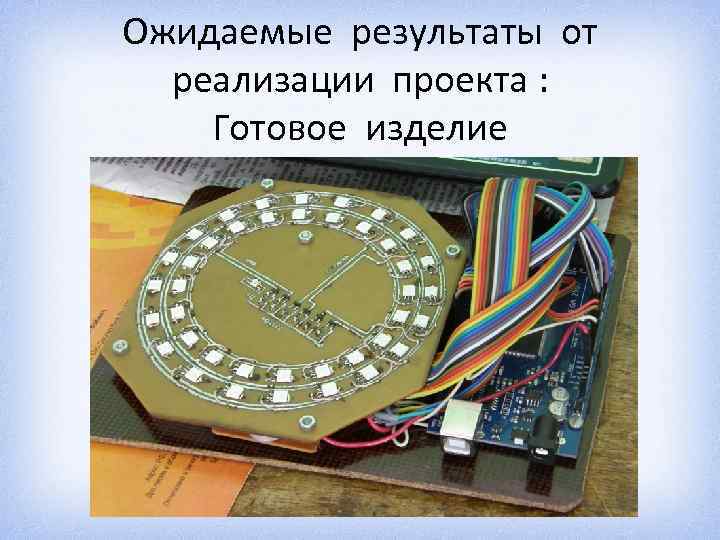

Ожидаемые результаты от реализации проекта : Готовое изделие

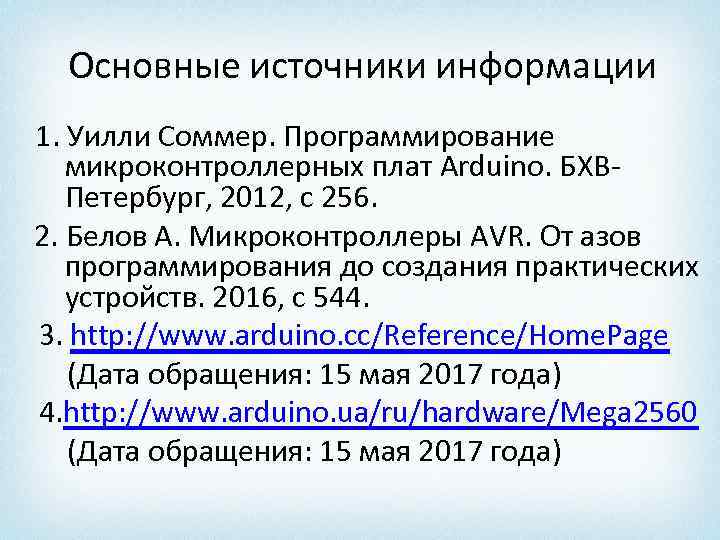

Основные источники информации 1. Уилли Соммер. Программирование микроконтроллерных плат Arduino. БХВПетербург, 2012, с 256. 2. Белов А. Микроконтроллеры AVR. От азов программирования до создания практических устройств. 2016, с 544. 3. http: //www. arduino. cc/Reference/Home. Page (Дата обращения: 15 мая 2017 года) 4. http: //www. arduino. ua/ru/hardware/Mega 2560 (Дата обращения: 15 мая 2017 года)
Спасибо за внимание
