ГБОУ СПО СО “Верхне-Туринский механический техникум” Специальность 270843 «Монтаж, наладка и эксплуатация электрооборудования промышленных ГБОУ СПО СО “Верхне-Туринский механический техникум” Специальность 270843 «Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий» Коллекторные генераторы постоянного тока независимого возбуждения Выполнил : Рамазанов Вячеслав Дмитриевич Группа 305 Проверил : Таранова Юлия Владимировна

Генератор постоянного тока Генера тор постоя нного то ка — электрическая машина, преобразующая механическую Генератор постоянного тока Генера тор постоя нного то ка — электрическая машина, преобразующая механическую энергию в электрическую энергию постоянного тока.

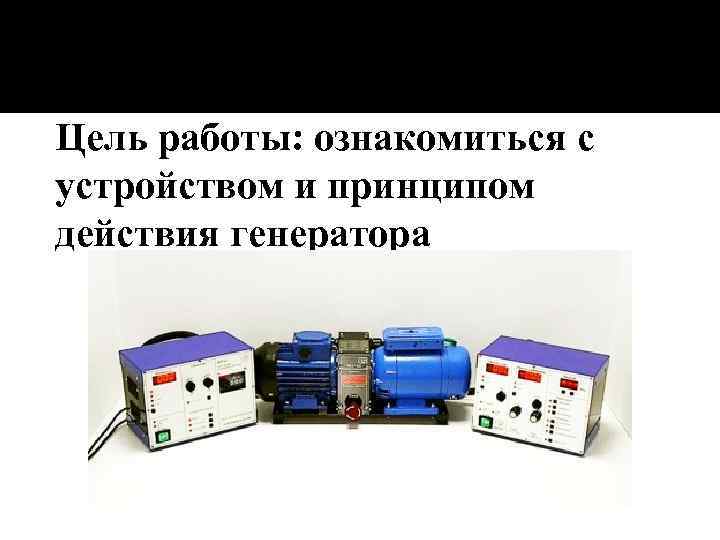

Цель работы: ознакомиться с устройством и принципом действия генератора Цель работы: ознакомиться с устройством и принципом действия генератора

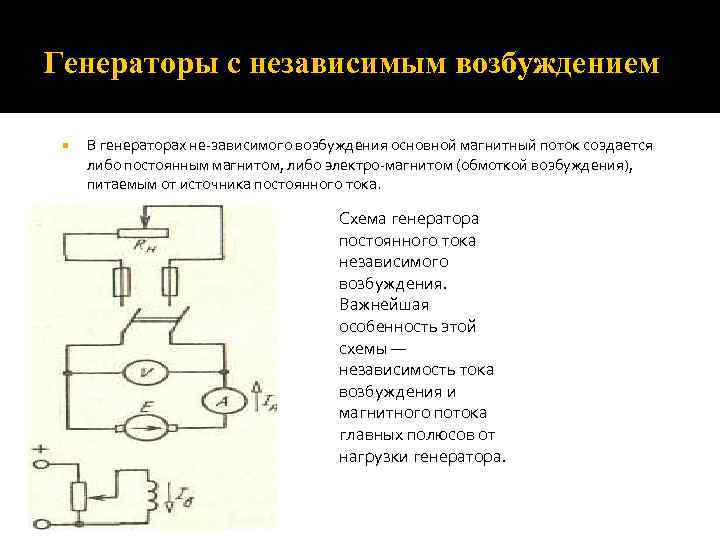

Генераторы с независимым возбуждением В генераторах не зависимого возбуждения основной магнитный поток создается либо Генераторы с независимым возбуждением В генераторах не зависимого возбуждения основной магнитный поток создается либо постоянным магнитом, либо электро магнитом (обмоткой возбуждения), питаемым от источника постоянного тока. Схема генератора постоянного тока независимого возбуждения. Важнейшая особенность этой схемы — независимость тока возбуждения и магнитного потока главных полюсов от нагрузки генератора.

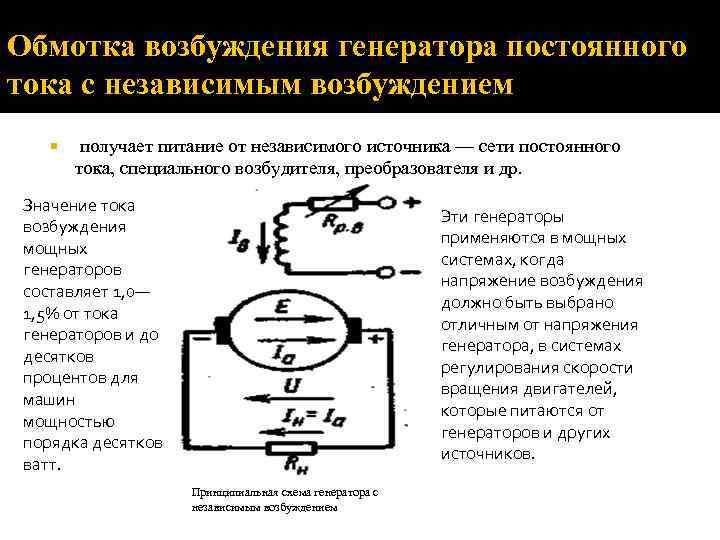

Обмотка возбуждения генератора постоянного тока с независимым возбуждением получает питание от независимого источника — Обмотка возбуждения генератора постоянного тока с независимым возбуждением получает питание от независимого источника — сети постоянного тока, специального возбудителя, преобразователя и др. Значение тока возбуждения мощных генераторов составляет 1, 0— 1, 5% от тока генераторов и до десятков процентов для машин мощностью порядка десятков ватт. Эти генераторы применяются в мощных системах, когда напряжение возбуждения должно быть выбрано отличным от напряжения генератора, в системах регулирования скорости вращения двигателей, которые питаются от генераторов и других источников. Принципиальная схема генератора с независимым возбуждением

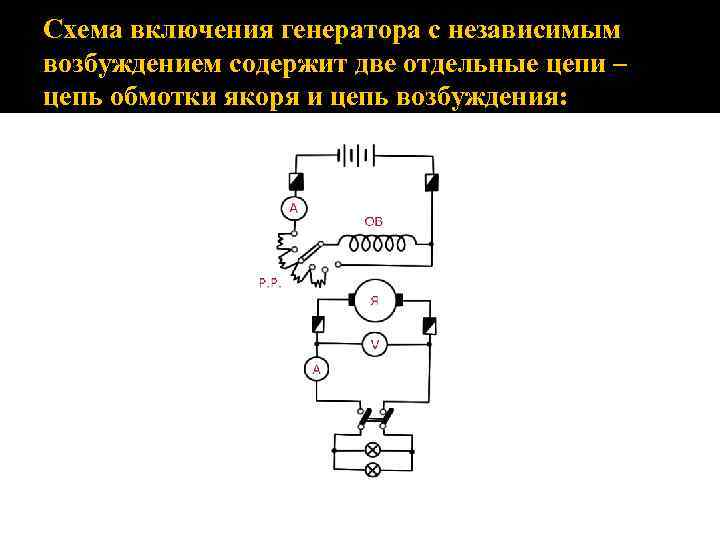

Схема включения генератора с независимым возбуждением содержит две отдельные цепи – цепь обмотки якоря Схема включения генератора с независимым возбуждением содержит две отдельные цепи – цепь обмотки якоря и цепь возбуждения:

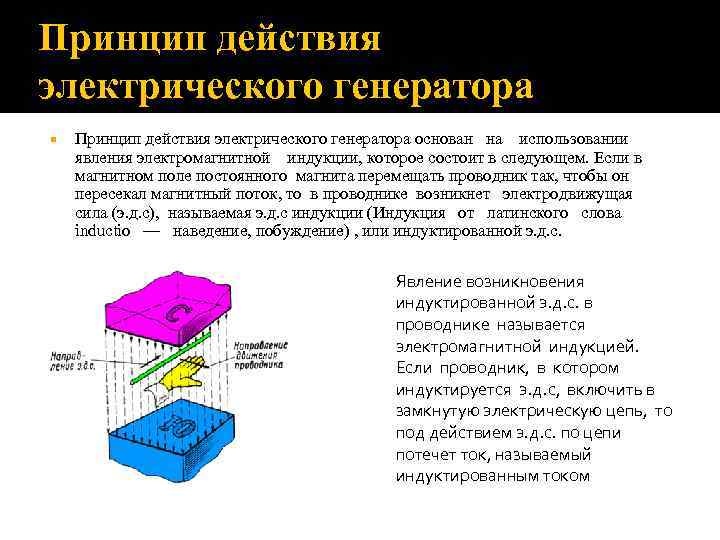

Принцип действия электрического генератора основан на использовании явления электромагнитной индукции, которое состоит в следующем. Принцип действия электрического генератора основан на использовании явления электромагнитной индукции, которое состоит в следующем. Если в магнитном поле постоянного магнита перемещать проводник так, чтобы он пересекал магнитный поток, то в проводнике возникнет электродвижущая сила (э. д. с), называемая э. д. с индукции (Индукция от латинского слова inductio — наведение, побуждение) , или индуктированной э. д. с. Явление возникновения индуктированной э. д. с. в проводнике называется электромагнитной индукцией. Если проводник, в котором индуктируется э. д. с, включить в замкнутую электрическую цепь, то под действием э. д. с. по цепи потечет ток, называемый индуктированным током

Достоинство и недостатки генераторов с независимым возбуждением Достоинство генераторов постоянного тока с независимым возбуждением Достоинство и недостатки генераторов с независимым возбуждением Достоинство генераторов постоянного тока с независимым возбуждением заключается в их хорошей внешней характеристике, так как ток возбуждения независим от напряжения на зажимах генератора. Достоинством генераторов с независимым возбуждением являются возможность регулирования напряжения в широких пределах от нуля до Uмах путем изменения тока возбуждения и сравнительно малое изменение напряжения под нагрузкой Недостаток таких генераторов — необходимость иметь посторонний источник электрической энергии, питающий постоянным током обмотку возбуждения. Генераторы постоянного тока с независимым возбуждением применяются главным образом в мощных сильноточных установках.
