ГБОУ СПО МО Орехово-Зуевский государственный профессиональнопедагогический колледж Дипломная работа Студента гр. Т-51 Шафорост В. B. Тема: ПЛАНИРОВАНИЕ УЧАСТКА ТО ДИЛЕРСКОГО ЦЕНТРА HYUNDAI НА 6000 ОБСЛУЖИВАНИЙ В ГОД И ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОБСЛУЖИВАНИЯ № 6 АВТОМОБИЛЕЙ HYUNDAI “SOLARIS” 2013

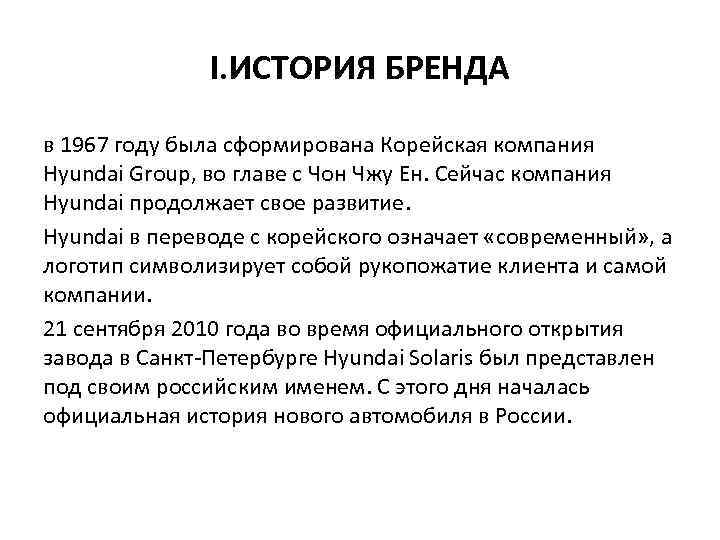

I. ИСТОРИЯ БРЕНДА в 1967 году была сформирована Корейская компания Hyundai Group, во главе с Чон Чжу Ен. Сейчас компания Hyundai продолжает свое развитие. Hyundai в переводе с корейского означает «современный» , а логотип символизирует собой рукопожатие клиента и самой компании. 21 сентября 2010 года во время официального открытия завода в Санкт Петербурге Hyundai Solaris был представлен под своим российским именем. С этого дня началась официальная история нового автомобиля в России.
Логотип

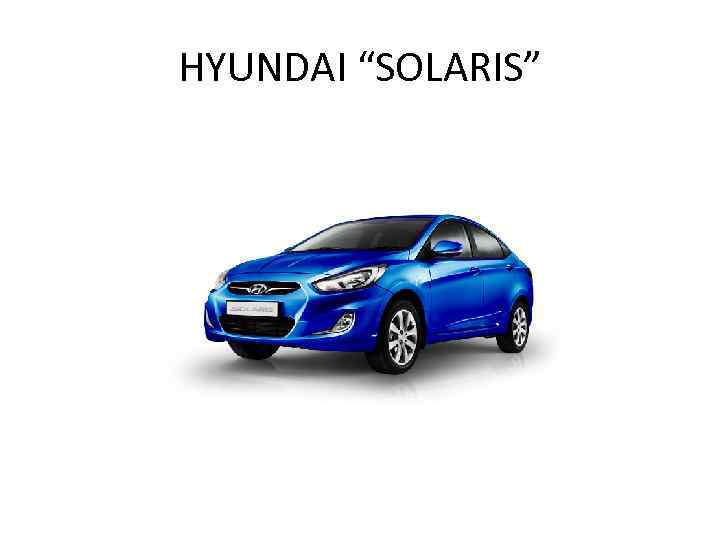

HYUNDAI “SOLARIS”

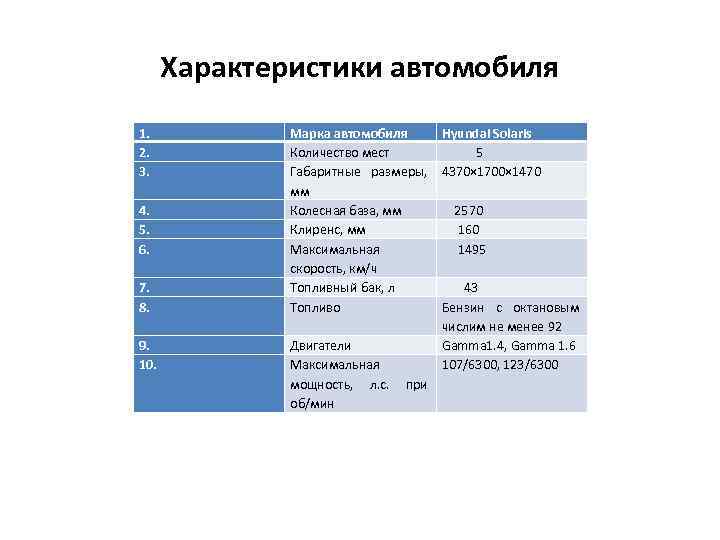

Характеристики автомобиля 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Марка автомобиля Количество мест Габаритные размеры, мм Колесная база, мм Клиренс, мм Максимальная скорость, км/ч Топливный бак, л Топливо Двигатели Максимальная мощность, л. с. при об/мин Hyundai Solaris 5 4370× 1700× 1470 2570 160 1495 43 Бензин с октановым числим не менее 92 Gamma 1. 4, Gamma 1. 6 107/6300, 123/6300

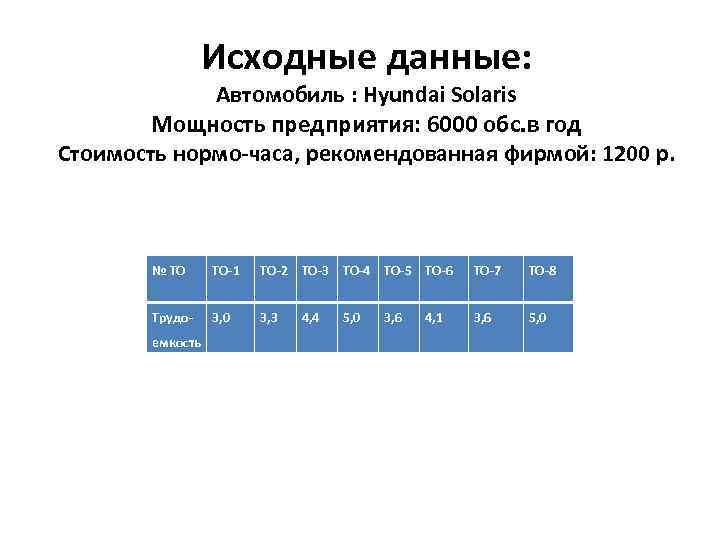

Исходные данные: Автомобиль : Hyundai Solaris Мощность предприятия: 6000 обс. в год Стоимость нормо-часа, рекомендованная фирмой: 1200 р. № ТО ТО-1 ТО-2 ТО-3 ТО-4 ТО-5 ТО-6 ТО-7 ТО-8 Трудо- 3, 0 3, 3 3, 6 5, 0 емкость 4, 4 5, 0 3, 6 4, 1

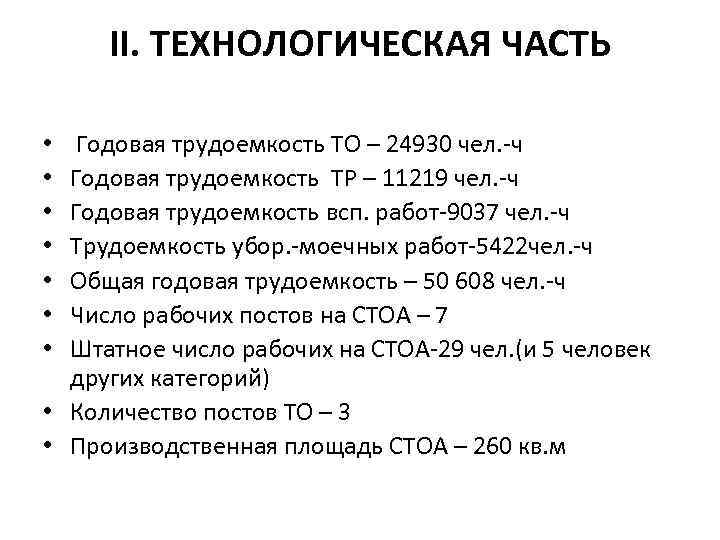

II. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ Годовая трудоемкость TO – 24930 чел. ч Годовая трудоемкость ТР – 11219 чел. ч Годовая трудоемкость всп. работ 9037 чел. ч Трудоемкость убор. моечных работ 5422 чел. ч Общая годовая трудоемкость – 50 608 чел. ч Число рабочих постов на СТОА – 7 Штатное число рабочих на СТОА 29 чел. (и 5 человек других категорий) • Количество постов ТО – 3 • Производственная площадь СТОА – 260 кв. м • •

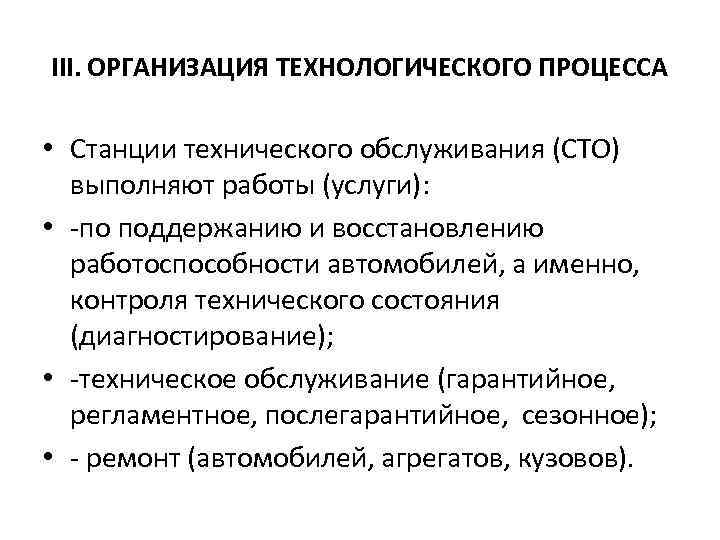

III. ОРГАНИЗАЦИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА • Станции технического обслуживания (СТО) выполняют работы (услуги): • по поддержанию и восстановлению работоспособности автомобилей, а именно, контроля технического состояния (диагностирование); • техническое обслуживание (гарантийное, регламентное, послегарантийное, сезонное); • ремонт (автомобилей, агрегатов, кузовов).
Схема организации производственного процесса на СТОА •

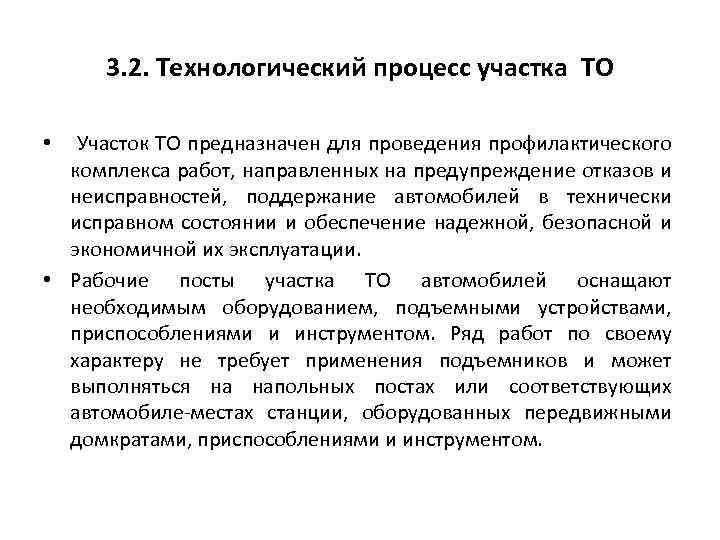

3. 2. Технологический процесс участка ТО Участок ТО предназначен для проведения профилактического комплекса работ, направленных на предупреждение отказов и неисправностей, поддержание автомобилей в технически исправном состоянии и обеспечение надежной, безопасной и экономичной их эксплуатации. • Рабочие посты участка ТО автомобилей оснащают необходимым оборудованием, подъемными устройствами, приспособлениями и инструментом. Ряд работ по своему характеру не требует применения подъемников и может выполняться на напольных постах или соответствующих автомобиле местах станции, оборудованных передвижными домкратами, приспособлениями и инструментом. •

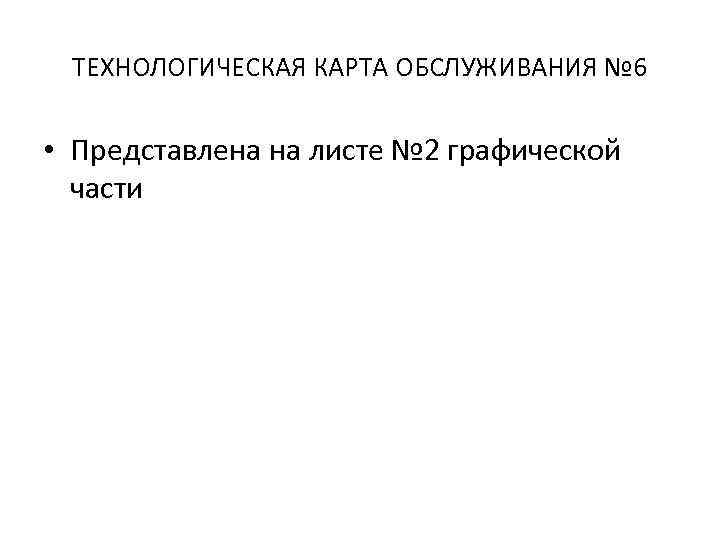

ТЕХНОЛОГИЧЕСКАЯ КАРТА ОБСЛУЖИВАНИЯ № 6 • Представлена на листе № 2 графической части

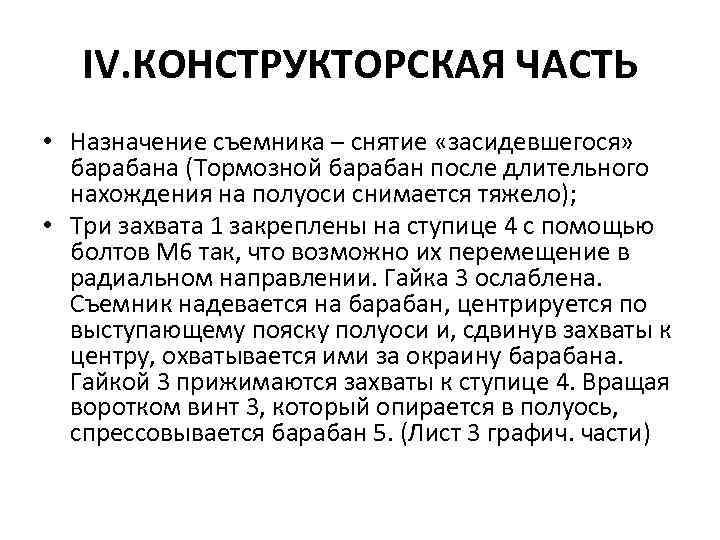

IV. КОНСТРУКТОРСКАЯ ЧАСТЬ • Назначение съемника – снятие «засидевшегося» барабана (Тормозной барабан после длительного нахождения на полуоси снимается тяжело); • Три захвата 1 закреплены на ступице 4 с помощью болтов М 6 так, что возможно их перемещение в радиальном направлении. Гайка 3 ослаблена. Съемник надевается на барабан, центрируется по выступающему пояску полуоси и, сдвинув захваты к центру, охватывается ими за окраину барабана. Гайкой 3 прижимаются захваты к ступице 4. Вращая воротком винт 3, который опирается в полуось, спрессовывается барабан 5. (Лист 3 графич. части)

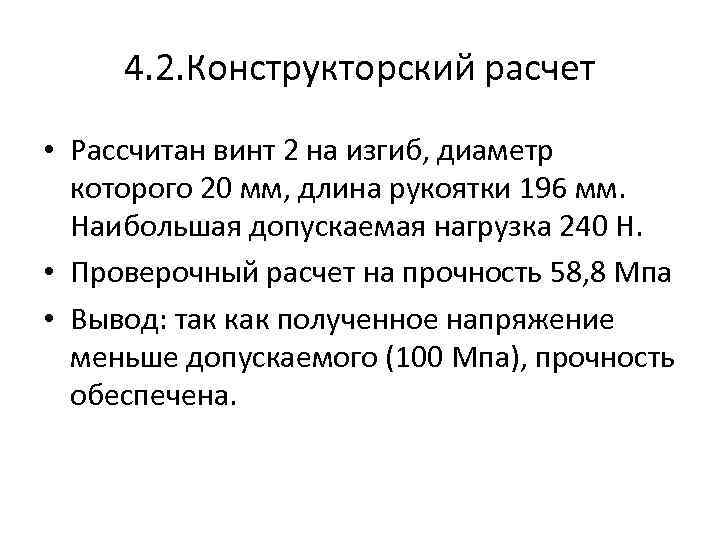

4. 2. Конструкторский расчет • Рассчитан винт 2 на изгиб, диаметр которого 20 мм, длина рукоятки 196 мм. Наибольшая допускаемая нагрузка 240 Н. • Проверочный расчет на прочность 58, 8 Мпа • Вывод: так как полученное напряжение меньше допускаемого (100 Мпа), прочность обеспечена.

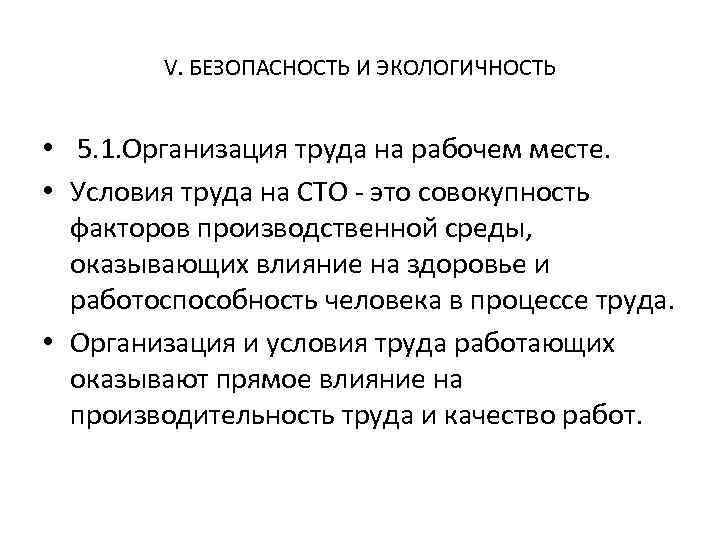

V. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ • 5. 1. Организация труда на рабочем месте. • Условия труда на СТО это совокупность факторов производственной среды, оказывающих влияние на здоровье и работоспособность человека в процессе труда. • Организация и условия труда работающих оказывают прямое влияние на производительность труда и качество работ.

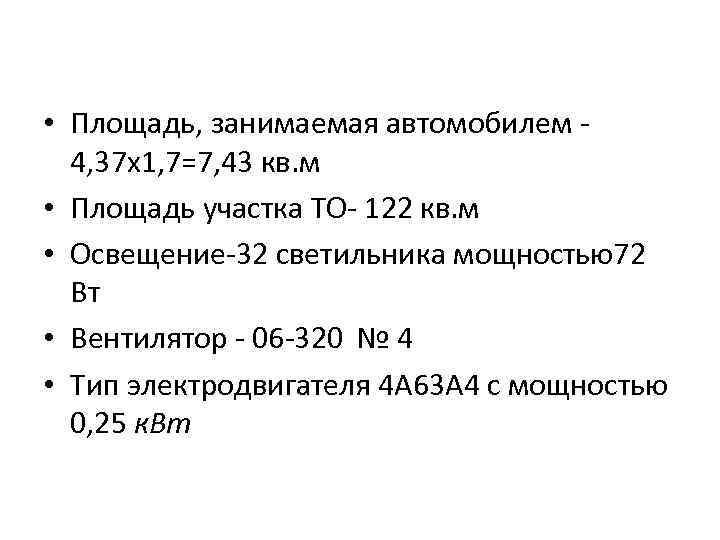

• Площадь, занимаемая автомобилем 4, 37 х1, 7=7, 43 кв. м • Площадь участка ТО 122 кв. м • Освещение 32 светильника мощностью72 Вт • Вентилятор 06 320 № 4 • Тип электродвигателя 4 А 63 А 4 с мощностью 0, 25 к. Вт

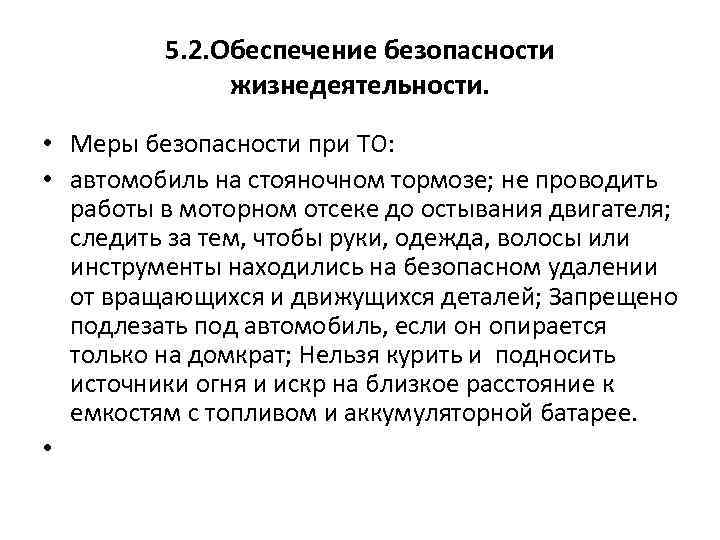

5. 2. Обеспечение безопасности жизнедеятельности. • Меры безопасности при ТО: • автомобиль на стояночном тормозе; не проводить работы в моторном отсеке до остывания двигателя; следить за тем, чтобы руки, одежда, волосы или инструменты находились на безопасном удалении от вращающихся и движущихся деталей; Запрещено подлезать под автомобиль, если он опирается только на домкрат; Нельзя курить и подносить источники огня и искр на близкое расстояние к емкостям с топливом и аккумуляторной батарее. •

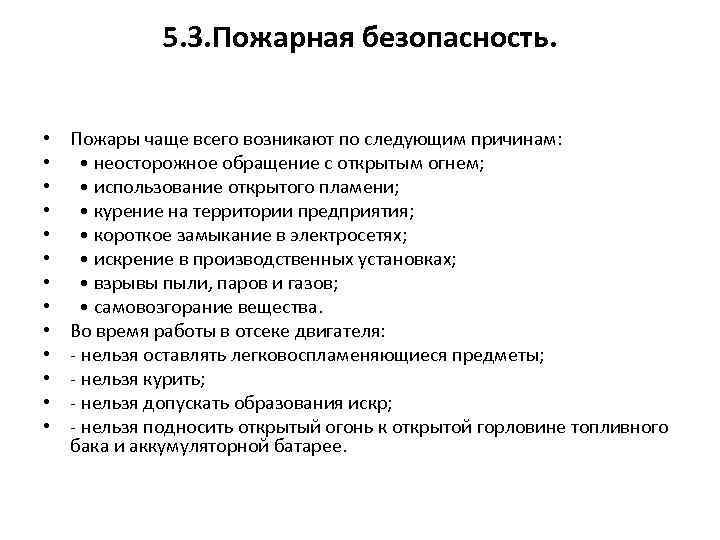

5. 3. Пожарная безопасность. • • • • Пожары чаще всего возникают по следующим причинам: • неосторожное обращение с открытым огнем; • использование открытого пламени; • курение на территории предприятия; • короткое замыкание в электросетях; • искрение в производственных установках; • взрывы пыли, паров и газов; • самовозгорание вещества. Во время работы в отсеке двигателя: нельзя оставлять легковоспламеняющиеся предметы; нельзя курить; нельзя допускать образования искр; нельзя подносить открытый огонь к открытой горловине топливного бака и аккумуляторной батарее.

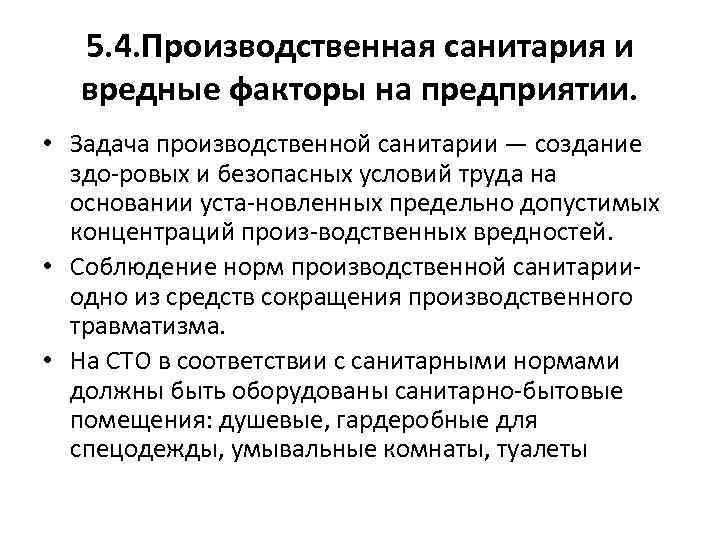

5. 4. Производственная санитария и вредные факторы на предприятии. • Задача производственной санитарии — создание здо ровых и безопасных условий труда на основании уста новленных предельно допустимых концентраций произ водственных вредностей. • Соблюдение норм производственной санитарии одно из средств сокращения производственного травматизма. • На СТО в соответствии с санитарными нормами должны быть оборудованы санитарно бытовые помещения: душевые, гардеробные для спецодежды, умывальные комнаты, туалеты

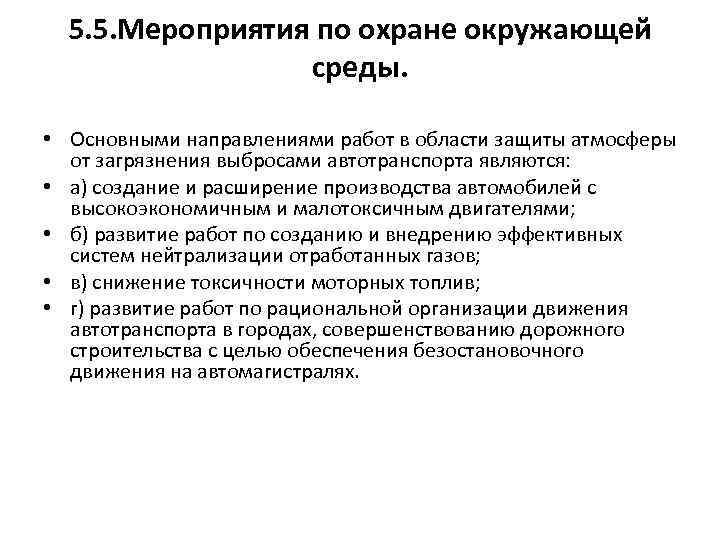

5. 5. Мероприятия по охране окружающей среды. • Основными направлениями работ в области защиты атмосферы от загрязнения выбросами автотранспорта являются: • а) создание и расширение производства автомобилей с высокоэкономичным и малотоксичным двигателями; • б) развитие работ по созданию и внедрению эффективных систем нейтрализации отработанных газов; • в) снижение токсичности моторных топлив; • г) развитие работ по рациональной организации движения автотранспорта в городах, совершенствованию дорожного строительства с целью обеспечения безостановочного движения на автомагистралях.

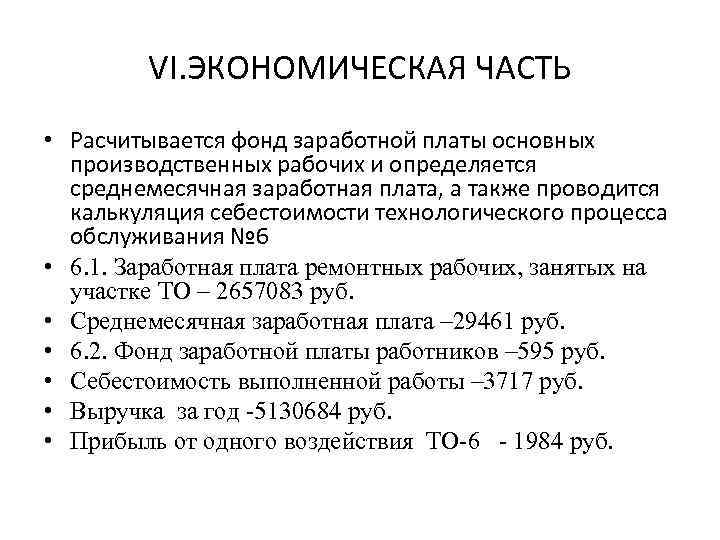

VI. ЭКОНОМИЧЕСКАЯ ЧАСТЬ • Расчитывается фонд заработной платы основных производственных рабочих и определяется среднемесячная заработная плата, а также проводится калькуляция себестоимости технологического процесса обслуживания № 6 • 6. 1. Заработная плата ремонтных рабочих, занятых на участке ТО – 2657083 руб. • Среднемесячная заработная плата – 29461 руб. • 6. 2. Фонд заработной платы работников – 595 руб. • Себестоимость выполненной работы – 3717 руб. • Выручка за год -5130684 руб. • Прибыль от одного воздействия ТО-6 - 1984 руб.
СПАСИБО ЗА ВНИМАНИЕ
