ГБОУ СПО Финансовый колледж № 35 ДБУ-18 Мальченко В. С. , Мосин Л. Е.

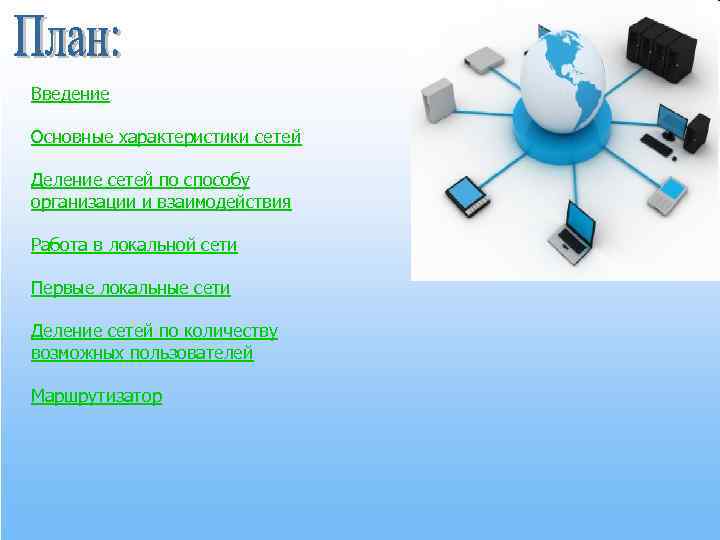

Введение Основные характеристики сетей Деление сетей по способу организации и взаимодействия Работа в локальной сети Первые локальные сети Деление сетей по количеству возможных пользователей Маршрутизатор

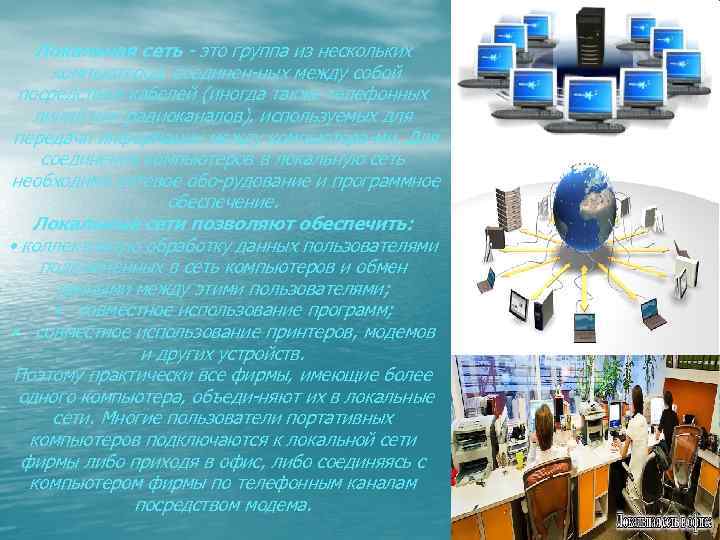

Локальная сеть это группа из нескольких компьютеров, соединен ных между собой посредством кабелей (иногда также телефонных линий или радиоканалов), используемых для передачи информации между компьютера ми. Для соединения компьютеров в локальную сеть необходимо сетевое обо рудование и программное обеспечение. Локальные сети позволяют обеспечить: • коллективную обработку данных пользователями подключенных в сеть компьютеров и обмен данными между этими пользователями; • совместное использование программ; • совместное использование принтеров, модемов и других устройств. Поэтому практически все фирмы, имеющие более одного компьютера, объеди няют их в локальные сети. Многие пользователи портативных компьютеров подключаются к локальной сети фирмы либо приходя в офис, либо соединяясь с компьютером фирмы по телефонным каналам посредством модема.
К основным характеристикам сетей относятся: Пропускная способность – максимальный объем данных, передаваемых сетью в единицу времени. Пропускная способность измеряется в Мбит/с. Время реакции сети - время, затрачиваемое программным обеспечением и устройствами сети на подготовку к передаче информации по данному каналу. Время реакции сети измеряется миллисекундах.

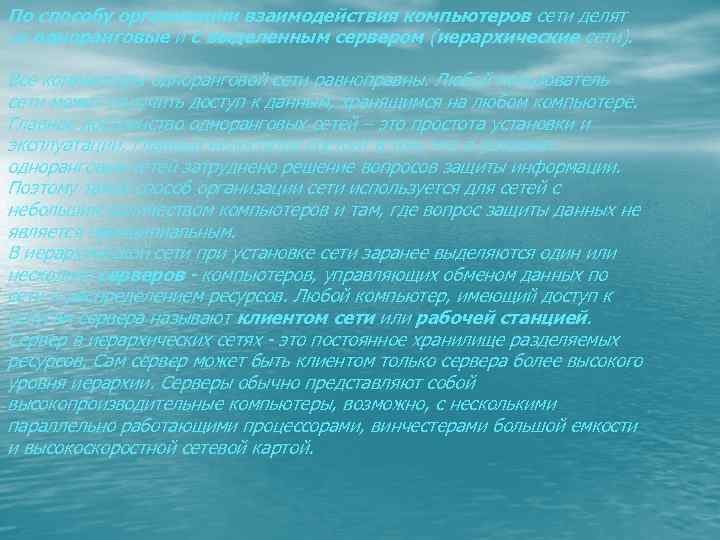

По способу организации взаимодействия компьютеров сети делят на одноранговые и с выделенным сервером (иерархические сети). Все компьютеры одноранговой сети равноправны. Любой пользователь сети может получить доступ к данным, хранящимся на любом компьютере. Главное достоинство одноранговых сетей – это простота установки и эксплуатации. Главный недостаток состоит в том, что в условиях одноранговых сетей затруднено решение вопросов защиты информации. Поэтому такой способ организации сети используется для сетей с небольшим количеством компьютеров и там, где вопрос защиты данных не является принципиальным. В иерархической сети при установке сети заранее выделяются один или несколько серверов компьютеров, управляющих обменом данных по сети и распределением ресурсов. Любой компьютер, имеющий доступ к услугам сервера называют клиентом сети или рабочей станцией. Сервер в иерархических сетях это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Серверы обычно представляют собой высокопроизводительные компьютеры, возможно, с несколькими параллельно работающими процессорами, винчестерами большой емкости и высокоскоростной сетевой картой.

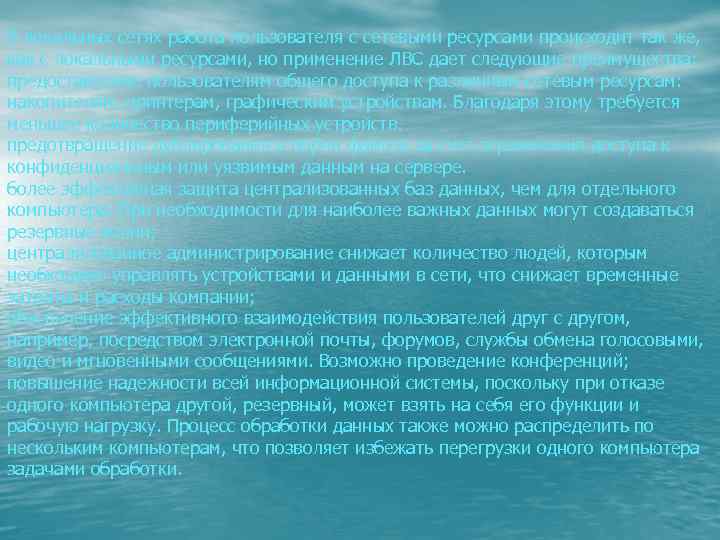

В локальных сетях работа пользователя с сетевыми ресурсами происходит так же, как с локальными ресурсами, но применение ЛВС дает следующие преимущества: предоставление пользователям общего доступа к различным сетевым ресурсам: накопителям, принтерам, графическим устройствам. Благодаря этому требуется меньшее количество периферийных устройств. предотвращение дублирования и порчи файлов за счет ограничения доступа к конфиденциальным или уязвимым данным на сервере. более эффективная защита централизованных баз данных, чем для отдельного компьютера. При необходимости для наиболее важных данных могут создаваться резервные копии; централизованное администрирование снижает количество людей, которым необходимо управлять устройствами и данными в сети, что снижает временные затраты и расходы компании; обеспечение эффективного взаимодействия пользователей друг с другом, например, посредством электронной почты, форумов, службы обмена голосовыми, видео и мгновенными сообщениями. Возможно проведение конференций; повышение надежности всей информационной системы, поскольку при отказе одного компьютера другой, резервный, может взять на себя его функции и рабочую нагрузку. Процесс обработки данных также можно распределить по нескольким компьютерам, что позволяет избежать перегрузки одного компьютера задачами обработки.

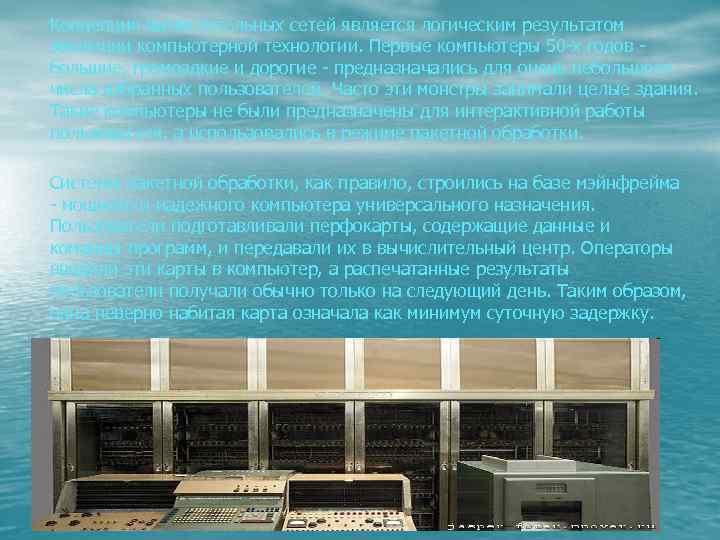

Концепция вычислительных сетей является логическим результатом эволюции компьютерной технологии. Первые компьютеры 50 -х годов большие, громоздкие и дорогие - предназначались для очень небольшого числа избранных пользователей. Часто эти монстры занимали целые здания. Такие компьютеры не были предназначены для интерактивной работы пользователя, а использовались в режиме пакетной обработки. Системы пакетной обработки, как правило, строились на базе мэйнфрейма - мощного и надежного компьютера универсального назначения. Пользователи подготавливали перфокарты, содержащие данные и команды программ, и передавали их в вычислительный центр. Операторы вводили эти карты в компьютер, а распечатанные результаты пользователи получали обычно только на следующий день. Таким образом, одна неверно набитая карта означала как минимум суточную задержку.

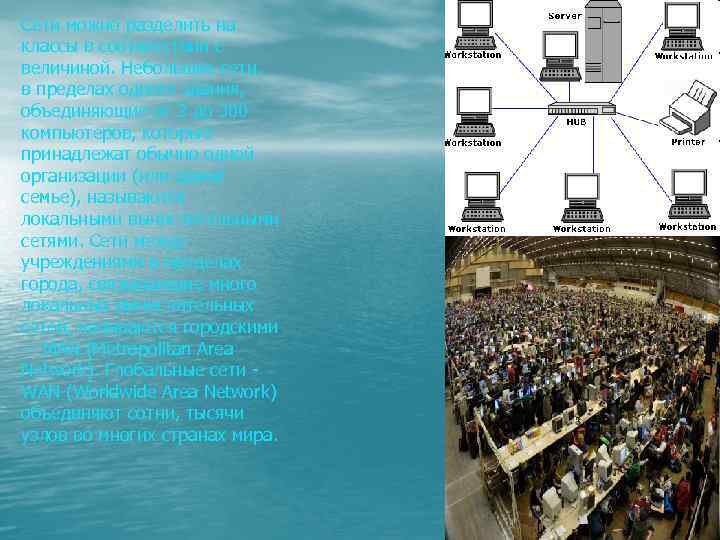

Сети можно разделить на классы в соответствии с величиной. Небольшие сети, в пределах одного здания, объединяющие от 2 до 300 компьютеров, которые принадлежат обычно одной организации (или одной семье), называются локальными вычислительными сетями. Сети между учреждениями в пределах города, связывающие много локальных вычислительных сетей, называются городскими — MAN (Metropolitan Area Network). Глобальные сети WAN (Worldwide Area Network) объединяют сотни, тысячи узлов во многих странах мира.

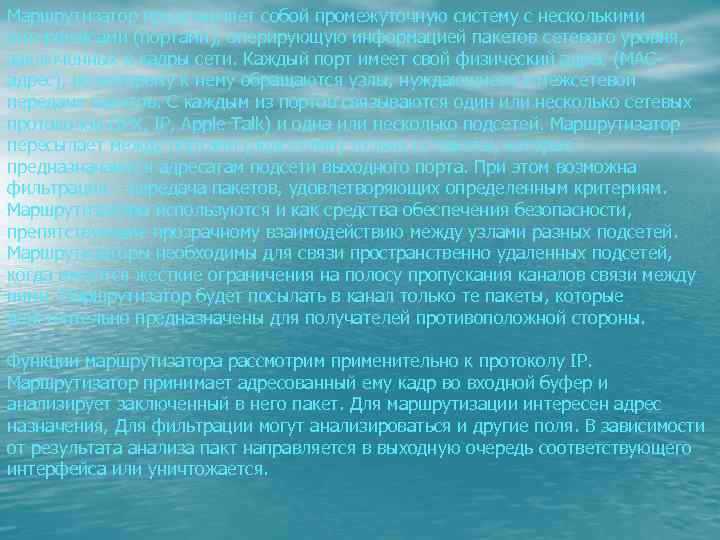

Маршрутизатор представляет собой промежуточную систему с несколькими интерфейсами (портами), оперирующую информацией пакетов сетевого уровня, заключенных в кадры сети. Каждый порт имеет свой физический адрес (МАСадрес), по которому к нему обращаются узлы, нуждающиеся в межсетевой передаче пакетов. С каждым из портов связываются один или несколько сетевых протоколов (IPX, IP, Apple Talk) и одна или несколько подсетей. Маршрутизатор пересылает между портами (подсетями) только те пакеты, которые предназначаются адресатам подсети выходного порта. При этом возможна фильтрация – передача пакетов, удовлетворяющих определенным критериям. Маршрутизаторы используются и как средства обеспечения безопасности, препятствующие прозрачному взаимодействию между узлами разных подсетей. Маршрутизаторы необходимы для связи пространственно удаленных подсетей, когда имеются жесткие ограничения на полосу пропускания каналов связи между ними. Маршрутизатор будет посылать в канал только те пакеты, которые действительно предназначены для получателей противоположной стороны. Функции маршрутизатора рассмотрим применительно к протоколу IP. Маршрутизатор принимает адресованный ему кадр во входной буфер и анализирует заключенный в него пакет. Для маршрутизации интересен адрес назначения, Для фильтрации могут анализироваться и другие поля. В зависимости от результата анализа пакт направляется в выходную очередь соответствующего интерфейса или уничтожается.
