Газовый Котел Риннай Техническое обучение RB- G Series, RW-B Series
ПОРЯДОК ПРОГРАММЫ • • • ДИЗАЙН МОДЕЛИ ОСНОВНЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ СХЕМА ПРИНЦИПА РАБОТЫ КОНЦЕПЦИЯ ГОРЕЛКИ С НИЗКИМ УРОВНЕМ ОКИСИ АЗОТА СТРУКТУРА И ВНУТРЕННЯЯ КОНСТРУКЦИЯ ПУЛЬТА УПРАВЛЕНИЯ ОСНОВНЫЕ ДЕТАЛИ РАБОТА ОТОПЛЕНИЯ И ПОДАЧИ ГОРЯЧЕЙ ВОДЫ ОШИБКИ МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК СПОСОБ УСТАНОВКИ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ
ДИЗАЙН МОДЕЛИ RB-6 MF ◆ Высококлассный белый цвет ◆ Применение одинаковых размеров в продукте. Объединение труб. ◆ Размер корпуса: 600 X 440 X 240 ◆ Размер пульта управления: 120 X 80 X 20 ◆ Цифровой пульт управления ◆ Модели: 106 GMF/166 GMF/206 GMF/ 256 GMF/306 GMF/366 GMF ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ВОДЫ

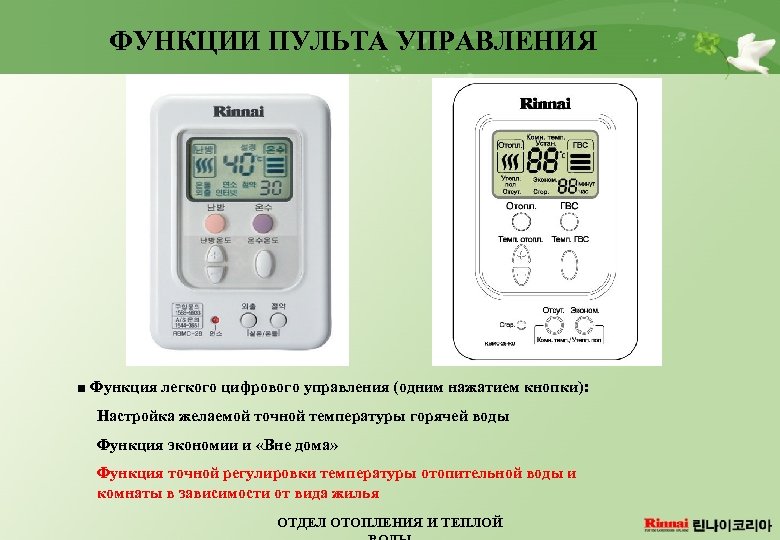

ФУНКЦИИ ПУЛЬТА УПРАВЛЕНИЯ ■ Функция легкого цифрового управления (одним нажатием кнопки): Настройка желаемой точной температуры горячей воды Функция экономии и «Вне дома» Функция точной регулировки температуры отопительной воды и комнаты в зависимости от вида жилья ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

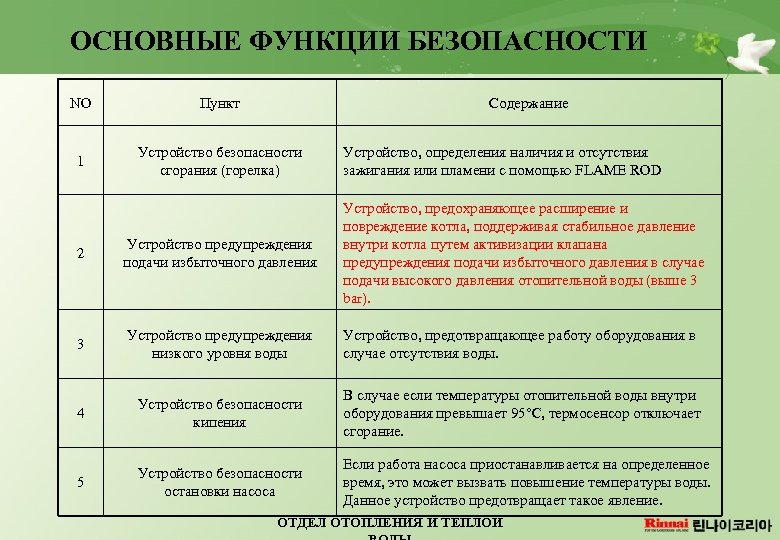

ОСНОВНЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ NO Пункт Содержание 1 Устройство безопасности сгорания (горелка) Устройство, определения наличия и отсутствия зажигания или пламени с помощью FLAME ROD 2 Устройство предупреждения подачи избыточного давления Устройство, предохраняющее расширение и повреждение котла, поддерживая стабильное давление внутри котла путем активизации клапана предупреждения подачи избыточного давления в случае подачи высокого давления отопительной воды (выше 3 bar). 3 Устройство предупреждения низкого уровня воды Устройство, предотвращающее работу оборудования в случае отсутствия воды. 4 Устройство безопасности кипения В случае если температуры отопительной воды внутри оборудования превышает 95℃, термосенсор отключает сгорание. 5 Устройство безопасности остановки насоса Если работа насоса приостанавливается на определенное время, это может вызвать повышение температуры воды. Данное устройство предотвращает такое явление. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ
СХЕМА ПРИНЦИПА РАБОТЫ Закрытный тип ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ
СХЕМА ПРИНЦИПА РАБОТЫ Закрытный тип 대기차단 온수 ? ? ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ
ПЛАМЯ ОБЫЧНОЙ ГОРЕЛКИ ПРОТИВ ПЛАМЕНИ ГОРЕЛКИ Low-NOx ПЛАМЯ ОБЫЧНОЙ ГОРЕЛКИ ПЛАМЯ ГОРЕЛКИ Low. NOx Впервые в Корее продукт удостоен Знака Экологии (среди обычных котлов) Скажем «прочь» вредному газу!!! Меньше CO (угарный газ) и NOx (окись азота)!!! Значительное сокращение выделение в сравнении с обычным котлом!!! Объем выделения CO (ниже 300 ppm) свыше 70% Объем выделения Nox (ниже 50 ppm) свыше 50% Бодрость, свежесть и безопасность в моем доме ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

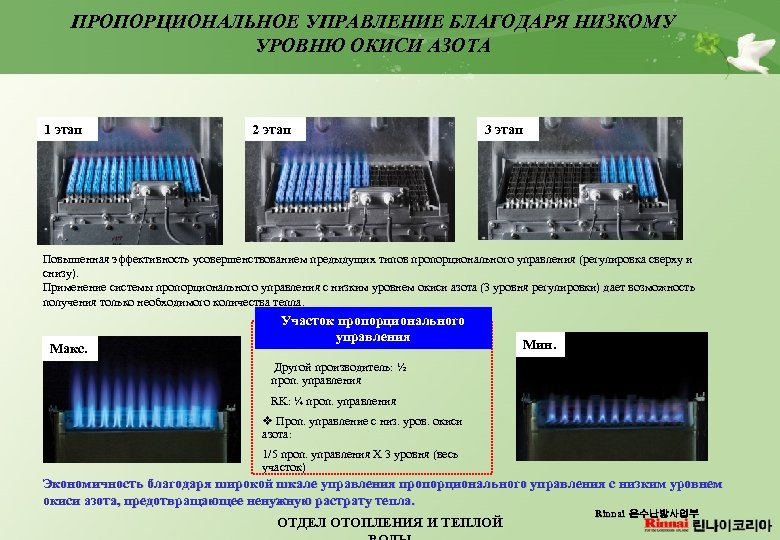

ПРОПОРЦИОНАЛЬНОЕ УПРАВЛЕНИЕ БЛАГОДАРЯ НИЗКОМУ УРОВНЮ ОКИСИ АЗОТА 1 этап 2 этап 3 этап Повышенная эффективность усовершенствованием предыдущих типов пропорционального управления (регулировка сверху и снизу). Применение системы пропорционального управления с низким уровнем окиси азота (3 уровня регулировки) дает возможность получения только необходимого количества тепла. Макс. Участок пропорционального управления v Обычное проп. Управление: Мин. Другой производитель: ½ проп. управления RK: ¼ проп. управления v Проп. управление с низ. уров. окиси азота: 1/5 проп. управления Х 3 уровня (весь участок) Экономичность благодаря широкой шкале управления пропорционального управления с низким уровнем окиси азота, предотвращающее ненужную растрату тепла. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Rinnai 온수난방사업부

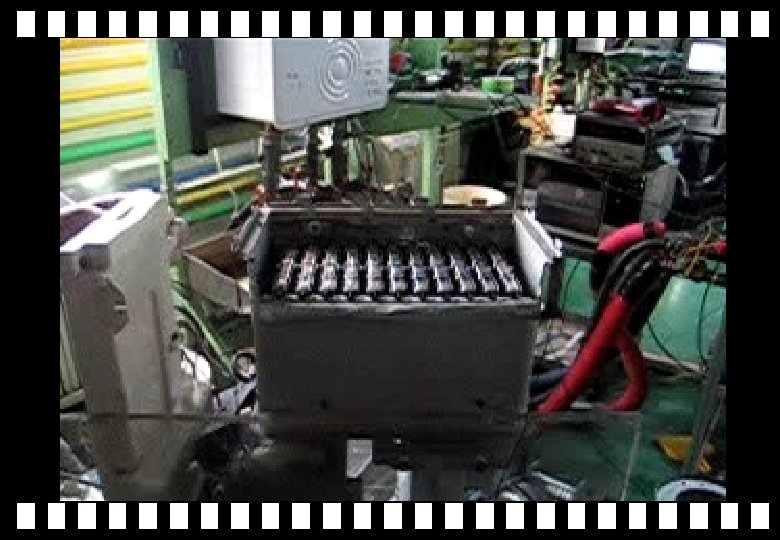

분젠버너작동 온수난방사업부

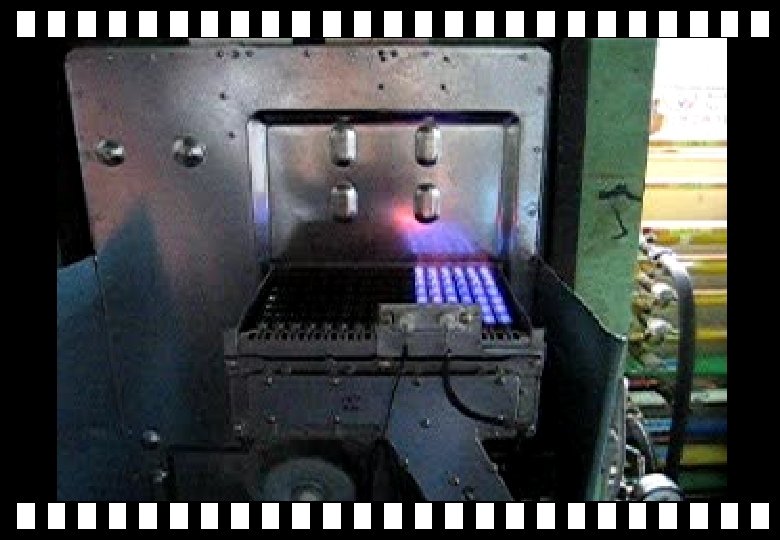

저Nox 버너작동 온수난방사업부
ВНЕШНИЙ ВИД R 110 -se’ и СТРУКТУРА ПУЛЬТА УПРАВЛЕНИЯ Внешний вид R 110 -se’ ФУНКЦИЯ ОТОБРАЖЕНИЯ • Установленная температура • Комнатная температура • Ондоль, отопление • Отопление комнатной температуры • Состояние сгорания • Работа «вне дома» • Функция экономии • Использование теплой воды • Установленная температура теплой воды • Дополнение воды • Текущее время • Интернет ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ ФУНКЦИЯ РЕГУЛИРОВКИ • Кнопка отопления • Кнопка горячей воды • Кнопка режима «вне дома» • Кнопка режима экономии • Кнопка установки температуры отопления • Кнопка установки температуры теплой воды • Кнопка функции комнатная темп. /Ондоль
ВНУТРЕННЯЯ КОНСТРУКЦИЯ 대기차단형 내부 구조도 ? ? ⑩ ⑪ ⑬ ① ⑫ ③ ④ ⑨ ⑥ ⑤ ② ⑧ ⑦ ① Горелка с низким уровнем окиси азота ② Электронный модуль ③ Вентиляционный двигатель ④ Трехходовой клапан ⑤ Циркуляционный насос ⑥ Теплообменник теплой воды ⑦ Регулятор потока ⑧ Нагреватель предупреждения замерзания ⑨ Электронный пропорциональный клапан ⑩ Вентиляционное отверстие (Φ 75) ⑪ Первостепенный теплообменник ⑫ Воспламенитель ⑬ Расширительный банк (плотный) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

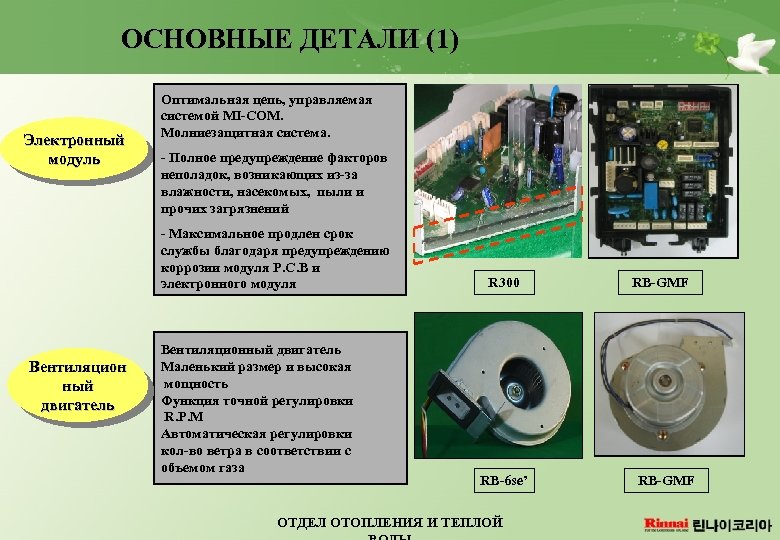

ОСНОВНЫЕ ДЕТАЛИ (1) ОСНОВНЫЕ ДЕТАЛИ ( Электронный модуль Оптимальная цепь, управляемая системой MI-COM. Молниезащитная система. - Полное предупреждение факторов неполадок, возникающих из-за влажности, насекомых, пыли и прочих загрязнений - Максимальное продлен срок службы благодаря предупреждению коррозии модуля P. C. B и электронного модуля Вентиляцион ный двигатель Вентиляционный двигатель Маленький размер и высокая мощность Функция точной регулировки R. P. M Автоматическая регулировки кол-во ветра в соответствии с объемом газа R 300 RB-6 se’ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ RB-GMF
ОСНОВНЫЕ ДЕТАЛИ (2) ОСНОВНЫЕ ДЕТАЛИ ( Насос Магнитный тип с превосходной прочностью Достаточная возможность циркуляции отопления с подъемом -Модель: подъем на 7 м - Электричество: AC 220 V RB-6 se’ Трехходо вой клапан RB-GMF Перемена режимов: отопление и теплая вода Время перемены: скорость моментальной подачи теплой воды Электричество: AC 220 V RB-6 se’ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ RB-GMF

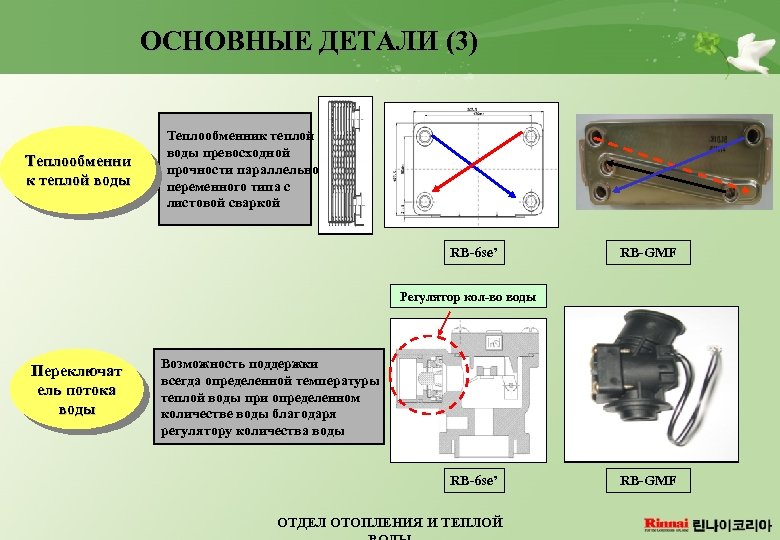

ОСНОВНЫЕ ДЕТАЛИ (3) ОСНОВНЫЕ ДЕТАЛИ Теплообменни к теплой воды Теплообменник теплой воды превосходной прочности параллельно переменного типа с листовой сваркой RB-6 se’ RB-GMF Регулятор кол-во воды Переключат ель потока воды Возможность поддержки всегда определенной температуры теплой воды при определенном количестве воды благодаря регулятору количества воды RB-6 se’ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ RB-GMF

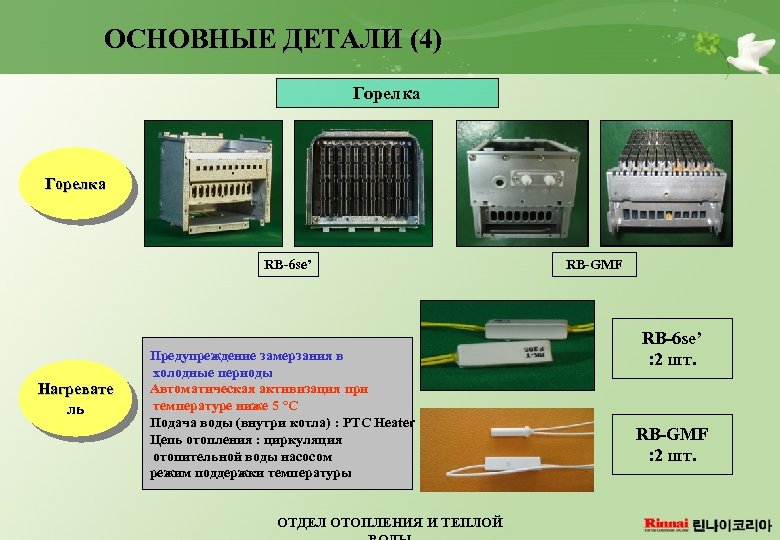

ОСНОВНЫЕ ДЕТАЛИ (4) ОСНОВНЫЕ ДЕТАЛИ ( Горелка RB-6 se’ Нагревате ль Предупреждение замерзания в холодные периоды Автоматическая активизация при температуре ниже 5 ℃ Подача воды (внутри котла) : PTC Heater Цепь отопления : циркуляция отопительной воды насосом режим поддержки температуры ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ RB-GMF RB-6 se’ : 2 шт. RB-GMF : 2 шт.
ОСНОВНЫЕ ДЕТАЛИ (5) ОСНОВНЫЕ ДЕТАЛИ Thermistor, Thermal Switch Etc. Manifold, Nozzle Manifold Газовый электронны й клапан DC 220 V RB-6 se’ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ RB-GMF

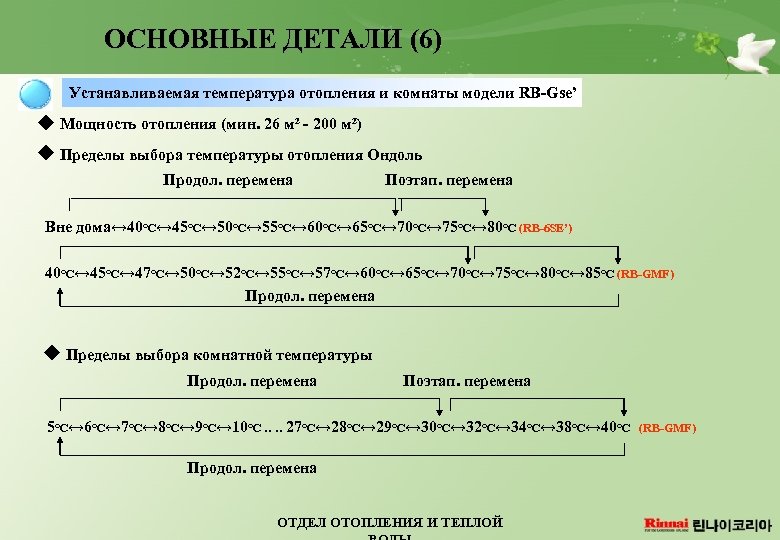

ОСНОВНЫЕ ДЕТАЛИ (6) ОСНОВНЫЕ ДЕТАЛИ ( Устанавливаемая температура отопления и комнаты модели RB-Gse’ ◆ Мощность отопления (мин. 26 м² - 200 м²) ◆ Пределы выбора температуры отопления Ондоль Продол. перемена Поэтап. перемена Вне дома↔ 40℃↔ 45℃↔ 50℃↔ 55℃↔ 60℃↔ 65℃↔ 70℃↔ 75℃↔ 80℃ (RB-6 SE’) 40℃↔ 45℃↔ 47℃↔ 50℃↔ 52℃↔ 55℃↔ 57℃↔ 60℃↔ 65℃↔ 70℃↔ 75℃↔ 80℃↔ 85℃ (RB-GMF) Продол. перемена ◆ Пределы выбора комнатной температуры Продол. перемена Поэтап. перемена 5℃↔ 6℃↔ 7℃↔ 8℃↔ 9℃↔ 10℃ ‥ ‥ 27℃↔ 28℃↔ 29℃↔ 30℃↔ 32℃↔ 34℃↔ 38℃↔ 40℃ (RB-GMF) Продол. перемена ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

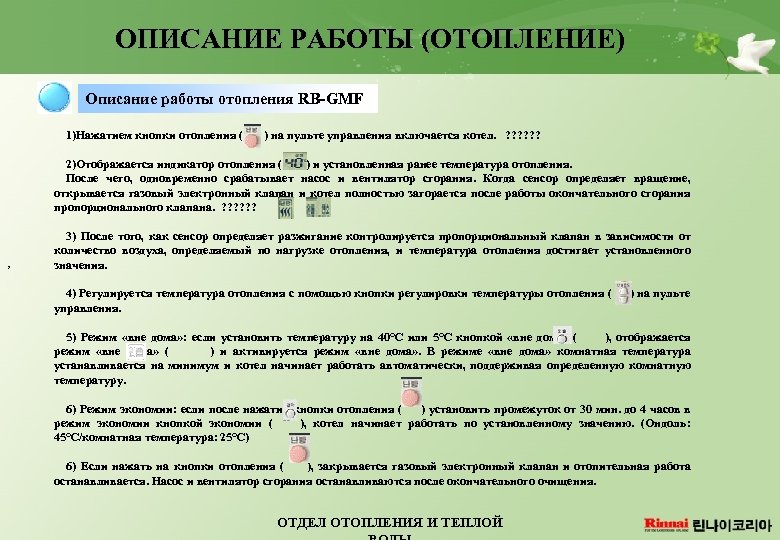

ОПИСАНИЕ РАБОТЫ (ОТОПЛЕНИЕ) Описание работы отопления RB-GMF 1)Нажатием кнопки отопления ( ) на пульте управления включается котел. ? ? ? 2)Отображается индикатор отопления ( ) и установленная ранее температура отопления. После чего, одновременно срабатывает насос и вентилятор сгорания. Когда сенсор определяет вращение, открывается газовый электронный клапан и котел полностью загорается после работы окончательного сгорания пропорционального клапана. ? ? ? , 3) После того, как сенсор определяет разжигание контролируется пропорциональный клапан в зависимости от количество воздуха, определяемый по нагрузке отопления, и температура отопления достигает установленного значения. 4) Регулируется температура отопления с помощью кнопки регулировки температуры отопления ( ) на пульте управления. 5) Режим «вне дома» : если установить температуру на 40℃ или 5℃ кнопкой «вне дома» ( ), отображается режим «вне дома» ( ) и активируется режим «вне дома» . В режиме «вне дома» комнатная температура устанавливается на минимум и котел начинает работать автоматически, поддерживая определенную комнатную температуру. 6) Режим экономии: если после нажатия кнопки отопления ( ) установить промежуток от 30 мин. до 4 часов в режим экономии кнопкой экономии ( ), котел начинает работать по установленному значению. (Ондоль: 45℃/комнатная температура: 25℃) 6) Если нажать на кнопки отопления ( ), закрывается газовый электронный клапан и отопительная работа останавливается. Насос и вентилятор сгорания останавливаются после окончательного очищения. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

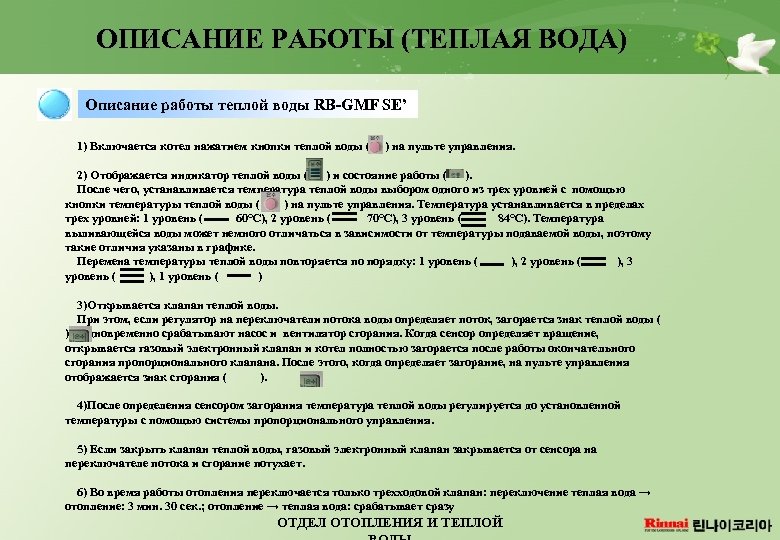

ОПИСАНИЕ РАБОТЫ (ТЕПЛАЯ ВОДА) Описание работы теплой воды RB-GMF SE’ 1) Включается котел нажатием кнопки теплой воды ( ) на пульте управления. 2) Отображается индикатор теплой воды ( ) и состояние работы ( ). После чего, устанавливается температура теплой воды выбором одного из трех уровней с помощью кнопки температуры теплой воды ( ) на пульте управления. Температура устанавливается в пределах трех уровней: 1 уровень ( 60℃), 2 уровень ( 70℃), 3 уровень ( 84℃). Температура выливающейся воды может немного отличаться в зависимости от температуры подаваемой воды, поэтому такие отличия указаны в графике. Перемена температуры теплой воды повторяется по порядку: 1 уровень ( ), 2 уровень ( ), 3 уровень ( ), 1 уровень ( ) 3)Открывается клапан теплой воды. При этом, если регулятор на переключатели потока воды определяет поток, загорается знак теплой воды ( ) и одновременно срабатывают насос и вентилятор сгорания. Когда сенсор определяет вращение, открывается газовый электронный клапан и котел полностью загорается после работы окончательного сгорания пропорционального клапана. После этого, когда определяет загорание, на пульте управления отображается знак сгорания ( ). 4)После определения сенсором загорания температура теплой воды регулируется до установленной температуры с помощью системы пропорционального управления. 5) Если закрыть клапан теплой воды, газовый электронный клапан закрывается от сенсора на переключателе потока и сгорание потухает. 6) Во время работы отопления переключается только трехходовой клапан: переключение теплая вода → отопление: 3 мин. 30 сек. ; отопление → теплая вода: срабатывает сразу ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

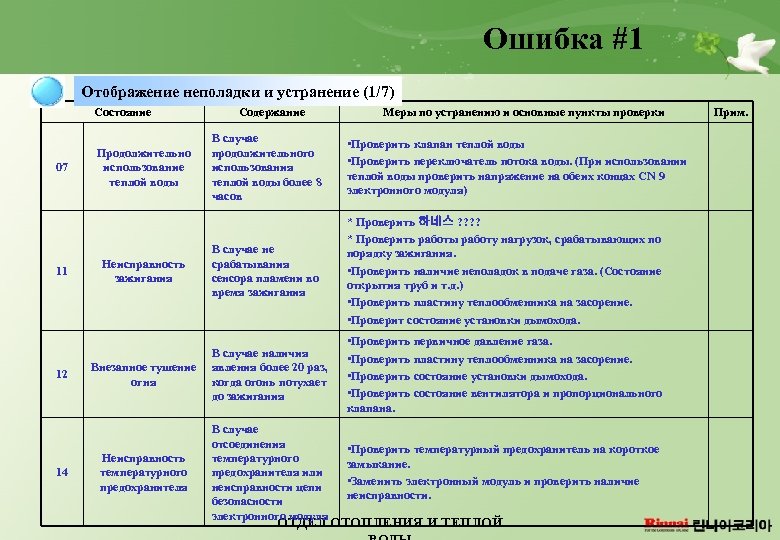

Ошибка #1 Отображение неполадки и устранение (1/7) Состояние 07 11 Продолжительно использование теплой воды Неисправность зажигания Содержание Меры по устранению и основные пункты проверки В случае продолжительного использования теплой воды более 8 часов • Проверить клапан теплой воды • Проверить переключатель потока воды. (При использовании теплой воды проверить напряжение на обеих концах CN 9 электронного модуля) В случае не срабатывания сенсора пламени во время зажигания * Проверить 하네스 ? ? * Проверить работы работу нагрузок, срабатывающих по порядку зажигания. • Проверить наличие неполадок в подаче газа. (Состояние открытия труб и т. д. ) • Проверить пластину теплообменника на засорение. • Проверит состояние установки дымохода. 12 В случае наличия Внезапное тушение явления более 20 раз, огня когда огонь потухает до зажигания • Проверить первичное давление газа. • Проверить пластину теплообменника на засорение. • Проверить состояние установки дымохода. • Проверить состояние вентилятора и пропорционального клапана. 14 В случае отсоединения температурного предохранителя или неисправности цепи безопасности электронного модуля • Проверить температурный предохранитель на короткое замыкание. • Заменить электронный модуль и проверить наличие неисправности. Неисправность температурного предохранителя ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Прим.

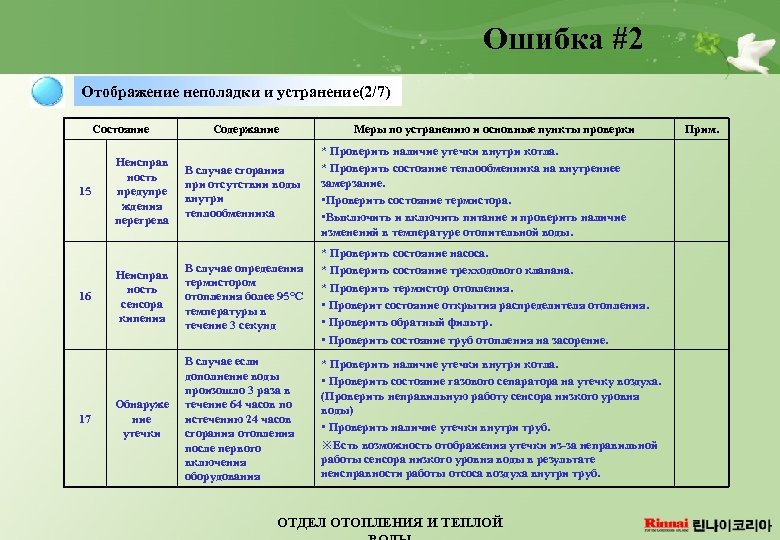

Ошибка #2 Отображение неполадки и устранение(2/7) Состояние 15 16 17 Содержание Меры по устранению и основные пункты проверки Неисправ ность предупре ждения перегрева В случае сгорания при отсутствии воды внутри теплообменника * Проверить наличие утечки внутри котла. * Проверить состояние теплообменника на внутреннее замерзание. • Проверить состояние термистора. • Выключить и включить питание и проверить наличие изменений в температуре отопительной воды. Неисправ ность сенсора кипения В случае определения термистором отопления более 95℃ температуры в течение 3 секунд * Проверить состояние насоса. * Проверить состояние трехходового клапана. * Проверить термистор отопления. • Проверит состояние открытия распределителя отопления. • Проверить обратный фильтр. • Проверить состояние труб отопления на засорение. Обнаруже ние утечки В случае если дополнение воды произошло 3 раза в течение 64 часов по истечению 24 часов сгорания отопления после первого включения оборудования * Проверить наличие утечки внутри котла. • Проверить состояние газового сепаратора на утечку воздуха. (Проверить неправильную работу сенсора низкого уровня воды) • Проверить наличие утечки внутри труб. ※Есть возможность отображения утечки из-за неправильной работы сенсора низкого уровня воды в результате неисправности работы отсоса воздуха внутри труб. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Прим.

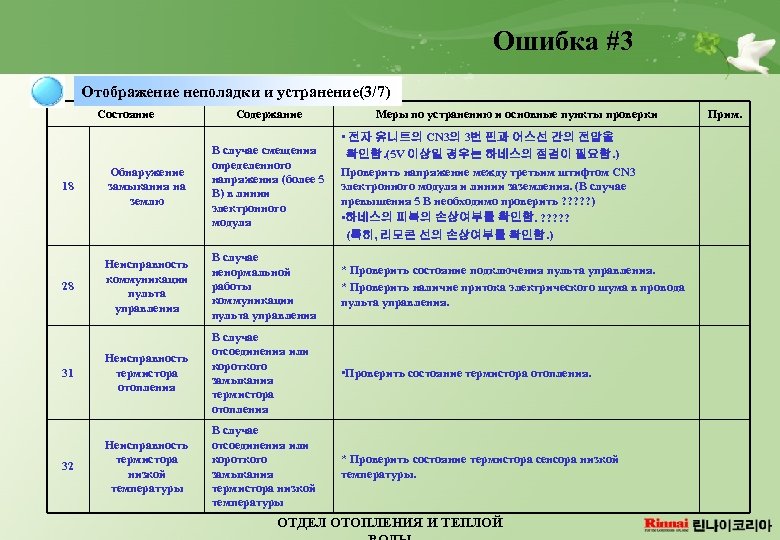

Ошибка #3 Отображение неполадки и устранение(3/7) Состояние Содержание Меры по устранению и основные пункты проверки 18 Обнаружение замыкания на землю В случае смещения определенного напряжения (более 5 В) в линии электронного модуля • 전자 유니트의 CN 3의 3번 핀과 어스선 간의 전압을 확인함. (5 V 이상일 경우는 하네스의 점검이 필요함. ) Проверить напряжение между третьим штифтом CN 3 электронного модуля и линии заземления. (В случае превышения 5 В необходимо проверить ? ? ? ) • 하네스의 피복의 손상여부를 확인함. ? ? ? (특히, 리모콘 선의 손상여부를 확인함. ) 28 Неисправность коммуникации пульта управления В случае ненормальной работы коммуникации пульта управления * Проверить состояние подключения пульта управления. * Проверить наличие притока электрического шума в провода пульта управления. Неисправность термистора отопления В случае отсоединения или короткого замыкания термистора отопления • Проверить состояние термистора отопления. Неисправность термистора низкой температуры В случае отсоединения или короткого замыкания термистора низкой температуры * Проверить состояние термистора сенсора низкой температуры. 31 32 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Прим.

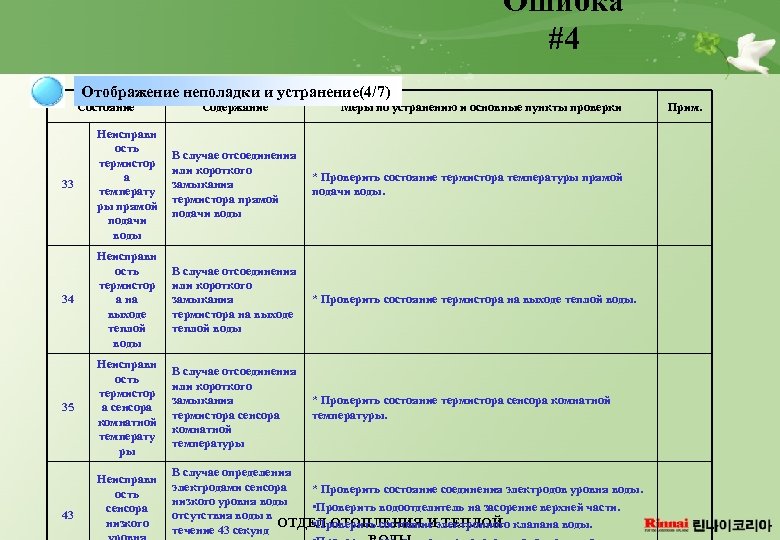

Ошибка #4 Отображение неполадки и устранение(4/7) Состояние Содержание Меры по устранению и основные пункты проверки 33 Неисправн ость термистор а температу ры прямой подачи воды В случае отсоединения или короткого замыкания термистора прямой подачи воды * Проверить состояние термистора температуры прямой подачи воды. 34 Неисправн ость термистор а на выходе теплой воды В случае отсоединения или короткого замыкания термистора на выходе теплой воды * Проверить состояние термистора на выходе теплой воды. 35 Неисправн ость термистор а сенсора комнатной температу ры В случае отсоединения или короткого замыкания термистора сенсора комнатной температуры * Проверить состояние термистора сенсора комнатной температуры. Неисправн ость сенсора низкого В случае определения электродами сенсора * Проверить состояние соединения электродов уровня воды. низкого уровня воды • Проверить водоотделитель на засорение верхней части. отсутствия воды в ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ • Проверить состояние электронного клапана воды. течение 43 секунд 43 Прим.
Ошибка #5 Отображение неполадки и устранение (5/7) Состояние Содержание Меры по устранению и основные пункты проверки 44 Неисправ ность электродо в уровня воды В случае когда состояние определения отсутствия воды электродами сенсора низкого уровня воды и наличия воды электродами сенсора полного уровня воды продолжается в течение 30 секунд * Проверить состояние соединения электродов уровня воды. * Проверить водоотделитель на засорение верхней части. 52 Неисправ ность пропорци онального клапана В случае ненормальной работы пропорционального клапана * Проверить состояние пропорционального клапана. 56 Неисправ ность электронн ого клапана подачи воды В случае когда действие подачи воды не завершается даже по истечение 5 минут после активизации действия дополнения воды (только открытый тип) * Проверить состояние электродов уровня воды. * Проверить состояние электронного клапана воды. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ При м.
Ошибка #6 Отображение неполадки и устранение(6/7) Состояние Содержание Меры по устранению и основные пункты проверки Неисправно сть вентилятора В случае когда во время зажигания вентилятор не набирает заданное вращение или кол-во вращения вентилятора ниже минимального значения (33. 3 Hz) • Проверить состояние вентилятора. • Проверить пластину теплообменника на засорение. * Проверить состояние установки дымохода. 71 Неисправно сть электронног о клапана В случае разности состояния электронного клапана с состоянием, заданным электронным модулем (цель: предупреждение выпуска газа) * Проверить состояние электронного модуля. 72 Неисправно сть обнаружени я ? ? ? В случае определения огня при отсутствии подачи газа во время зажигания * Проверить состояние электронного модуля. 89 Полное замерзание В случае определения состояния полного замерзания • Проверить состояние термистора. ※ Проверить состояние всех деталей на замерзание. 61 ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Прим.

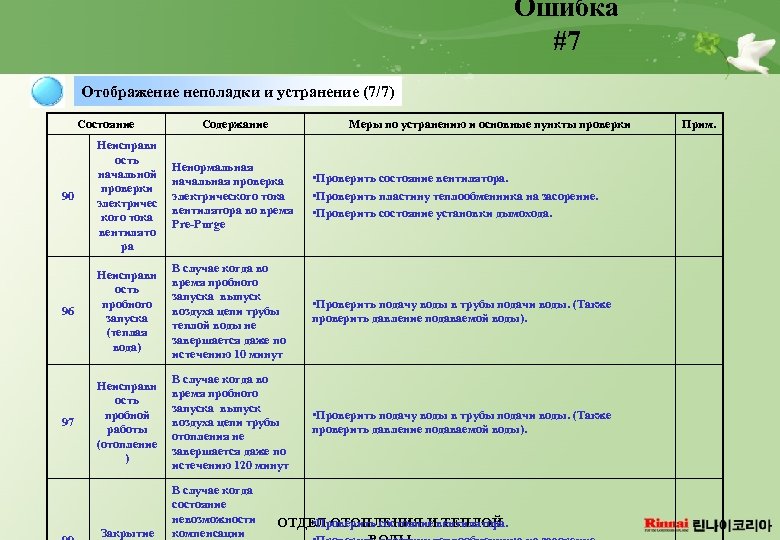

Ошибка #7 Отображение неполадки и устранение (7/7) Состояние Содержание Меры по устранению и основные пункты проверки 90 Неисправн ость начальной проверки электричес кого тока вентилято ра Ненормальная начальная проверка электрического тока вентилятора во время Pre-Purge • Проверить состояние вентилятора. • Проверить пластину теплообменника на засорение. • Проверить состояние установки дымохода. 96 Неисправн ость пробного запуска (теплая вода) В случае когда во время пробного запуска выпуск воздуха цепи трубы теплой воды не завершается даже по истечению 10 минут • Проверить подачу воды в трубы подачи воды. (Также проверить давление подаваемой воды). 97 Неисправн ость пробной работы (отопление ) В случае когда во время пробного запуска выпуск воздуха цепи трубы отопления не завершается даже по истечению 120 минут • Проверить подачу воды в трубы подачи воды. (Также проверить давление подаваемой воды). Закрытие В случае когда состояние невозможности компенсации • Проверить состояние вентилятора. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Прим.

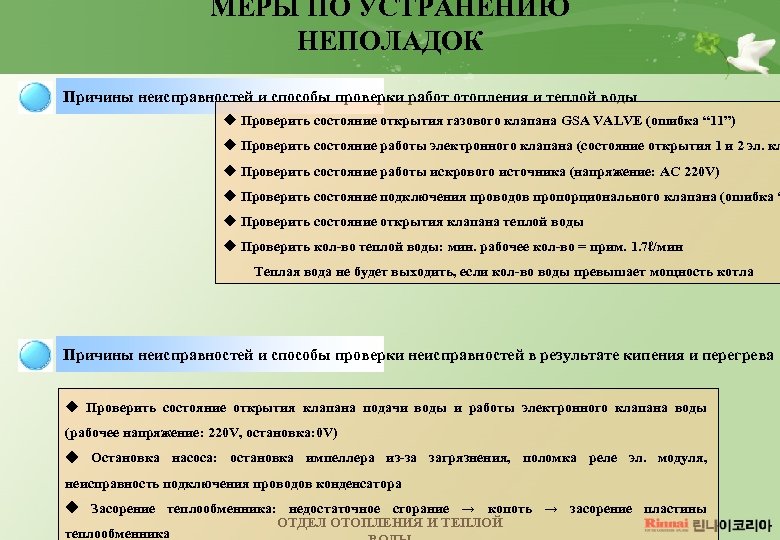

МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины неисправностей и способы проверки работ отопления и теплой воды u Проверить состояние открытия газового клапана GSA VALVE (ошибка “ 11”) u Проверить состояние работы электронного клапана (состояние открытия 1 и 2 эл. кл u Проверить состояние работы искрового источника (напряжение: AC 220 V) u Проверить состояние подключения проводов пропорционального клапана (ошибка “ u Проверить состояние открытия клапана теплой воды u Проверить кол-во теплой воды: мин. рабочее кол-во = прим. 1. 7ℓ/мин Теплая вода не будет выходить, если кол-во воды превышает мощность котла Причины неисправностей и способы проверки неисправностей в результате кипения и перегрева u Проверить состояние открытия клапана подачи воды и работы электронного клапана воды (рабочее напряжение: 220 V, остановка: 0 V) ◆ Остановка насоса: остановка импеллера из-за загрязнения, поломка реле эл. модуля, неисправность подключения проводов конденсатора ◆ Засорение теплообменника: недостаточное сгорание → копоть → засорение пластины ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ теплообменника

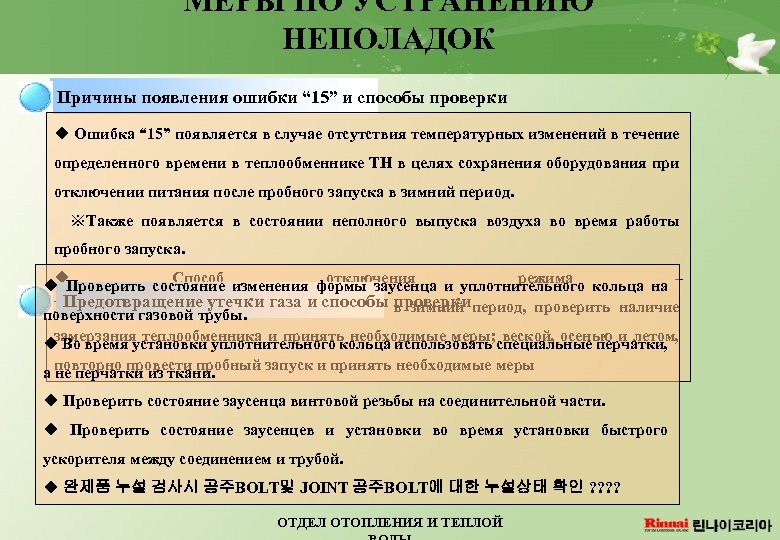

МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины появления ошибки “ 15” и способы проверки u Ошибка “ 15” появляется в случае отсутствия температурных изменений в течение определенного времени в теплообменнике TH в целях сохранения оборудования при отключении питания после пробного запуска в зимний период. ※Также появляется в состоянии неполного выпуска воздуха во время работы пробного запуска. u Способ отключения режима u Проверить состояние изменения формы заусенца и уплотнительного кольца на – Предотвращение утечки газа и способы проверки В состоянии полного отключения питания: в зимний период, проверить наличие поверхности газовой трубы. замерзания теплообменника и принять необходимые меры; веской, осенью и летом, u Во время установки уплотнительного кольца использовать специальные перчатки, повторно провести пробный запуск и принять необходимые меры а не перчатки из ткани. u Проверить состояние заусенца винтовой резьбы на соединительной части. u Проверить состояние заусенцев и установки во время установки быстрого ускорителя между соединением и трубой. u 완제품 누설 검사시 공주BOLT및 JOINT 공주BOLT에 대한 누설상태 확인 ? ? ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

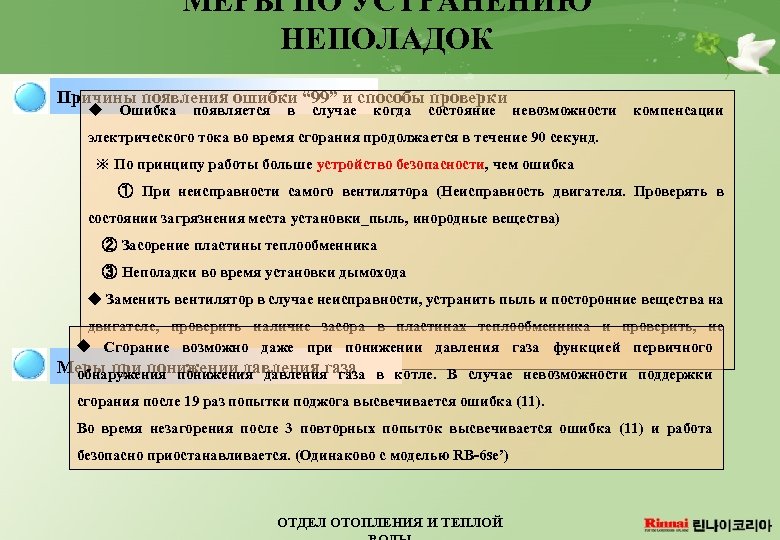

МЕРЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК Причины появления ошибки “ 99” и способы проверки u Ошибка появляется в случае когда состояние невозможности компенсации электрического тока во время сгорания продолжается в течение 90 секунд. ※ По принципу работы больше устройство безопасности, чем ошибка ① При неисправности самого вентилятора (Неисправность двигателя. Проверять в состоянии загрязнения места установки_пыль, инородные вещества) ② Засорение пластины теплообменника ③ Неполадки во время установки дымохода ◆ Заменить вентилятор в случае неисправности, устранить пыль и посторонние вещества на двигателе, проверить наличие засора в пластинах теплообменника и проверить, не ◆ Сгорание возможно даже при понижении давления газа функцией первичного установлен ли вместо типа FF тип FE. Меры при понижении давления газа в котле. В случае невозможности поддержки обнаружения понижения давления газа сгорания после 19 раз попытки поджога высвечивается ошибка (11). Во время незагорения после 3 повторных попыток высвечивается ошибка (11) и работа безопасно приостанавливается. (Одинаково с моделью RB-6 se’) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

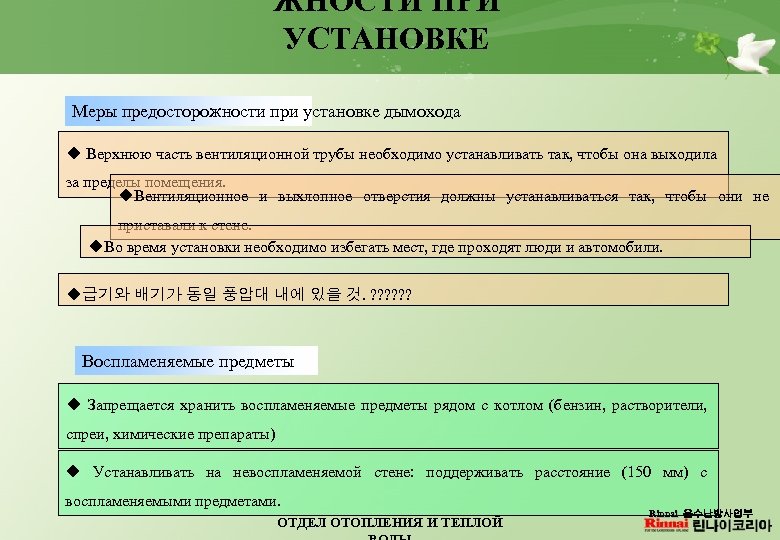

ЖНОСТИ ПРИ УСТАНОВКЕ Меры предосторожности при установке дымохода u Верхнюю часть вентиляционной трубы необходимо устанавливать так, чтобы она выходила за пределы помещения. u. Вентиляционное и выхлопное отверстия должны устанавливаться так, чтобы они не приставали к стене. u. Во время установки необходимо избегать мест, где проходят люди и автомобили. u급기와 배기가 동일 풍압대 내에 있을 것. ? ? ? Воспламеняемые предметы u Запрещается хранить воспламеняемые предметы рядом с котлом (бензин, растворители, спреи, химические препараты) u Устанавливать на невоспламеняемой стене: поддерживать расстояние (150 мм) с воспламеняемыми предметами. ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Rinnai 온수난방사업부

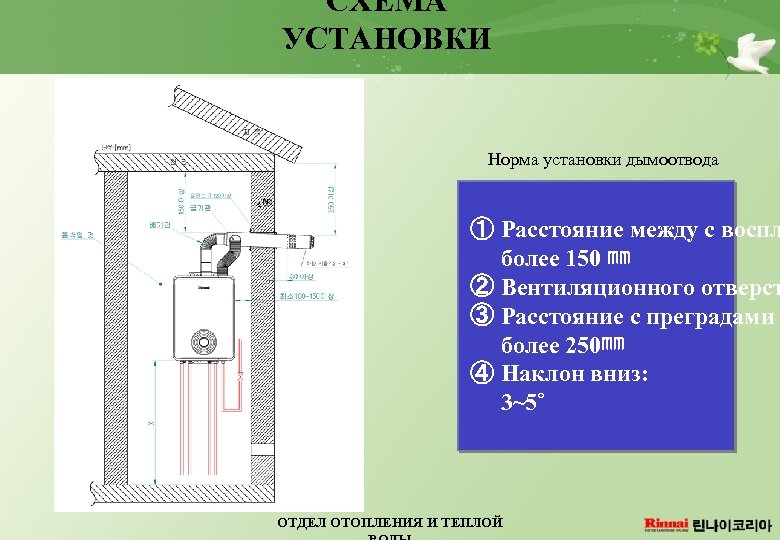

СХЕМА УСТАНОВКИ Норма установки дымоотвода ① Расстояние между с воспл более 150 ㎜ ② Вентиляционного отверст ③ Расстояние с преградами более 250㎜ ④ Наклон вниз: 3~5˚ ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ

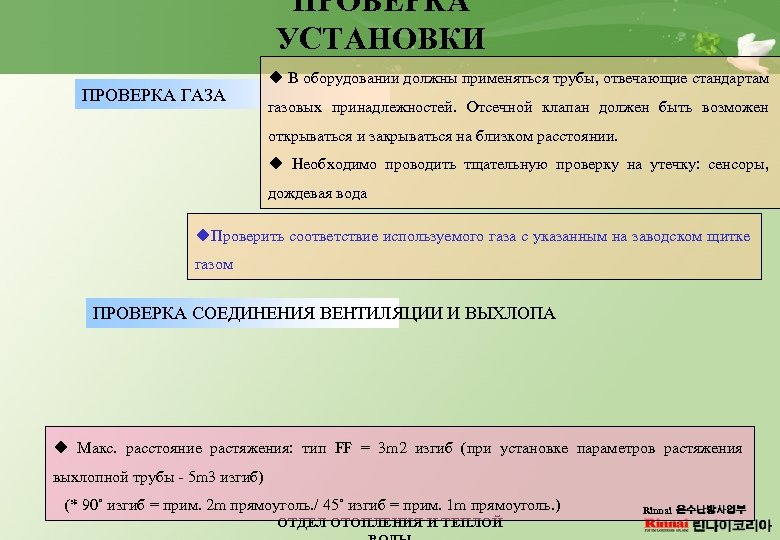

ПРОВЕРКА УСТАНОВКИ ПРОВЕРКА ГАЗА u В оборудовании должны применяться трубы, отвечающие стандартам газовых принадлежностей. Отсечной клапан должен быть возможен открываться и закрываться на близком расстоянии. u Необходимо проводить тщательную проверку на утечку: сенсоры, дождевая вода u. Проверить соответствие используемого газа с указанным на заводском щитке газом ПРОВЕРКА СОЕДИНЕНИЯ ВЕНТИЛЯЦИИ И ВЫХЛОПА u Макс. расстояние растяжения: тип FF = 3 m 2 изгиб (при установке параметров растяжения выхлопной трубы - 5 m 3 изгиб) (* 90˚ изгиб = прим. 2 m прямоуголь. / 45˚ изгиб = прим. 1 m прямоуголь. ) ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Rinnai 온수난방사업부

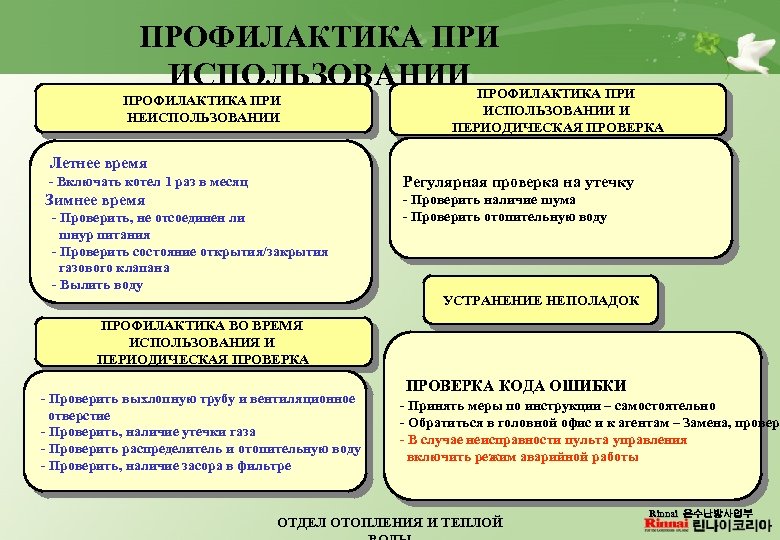

ПРОФИЛАКТИКА ПРИ ИСПОЛЬЗОВАНИИ ПРОФИЛАКТИКА ПРИ НЕИСПОЛЬЗОВАНИИ И ПЕРИОДИЧЕСКАЯ ПРОВЕРКА Летнее время Регулярная проверка на утечку - Включать котел 1 раз в месяц Зимнее время - Проверить, не отсоединен ли шнур питания - Проверить состояние открытия/закрытия газового клапана - Вылить воду - Проверить наличие шума - Проверить отопительную воду УСТРАНЕНИЕ НЕПОЛАДОК ПРОФИЛАКТИКА ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ И ПЕРИОДИЧЕСКАЯ ПРОВЕРКА - Проверить выхлопную трубу и вентиляционное отверстие - Проверить, наличие утечки газа - Проверить распределитель и отопительную воду - Проверить, наличие засора в фильтре ПРОВЕРКА КОДА ОШИБКИ - Принять меры по инструкции – самостоятельно - Обратиться в головной офис и к агентам – Замена, проверк - В случае неисправности пульта управления включить режим аварийной работы ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ Rinnai 온수난방사업부
ОТДЕЛ ОТОПЛЕНИЯ И ТЕПЛОЙ
