Газоснабжение Наружные городские сети Общие положения Газоснабжение

Газоснабжение. Наружные городские сети

Общие положения Газоснабжение – это одна из сфер энергоснабжения, представляющая собой организованное обеспечение потребителей газом. Понятие газоснабжение включает в себя разведку газовых месторождений, добычу природного топлива, его транспортировку, хранение и поставку. Основными элементами систем газоснабжения являются: газовые сети (трубопроводы) и объекты газоснабжения населенных пунктов (в т. ч. газопроводы межпоселковые, распределительные, внутриквартальные и вводы), подводящие газопроводы к промышленным и коммунальным предприятиям, жилым домам и общественным зданиям. газорегуляторные пункты и установки, регуляторы давления, установки для получения газо-воздушных смесей; газонаполнительные станции, резервуарные установки и др.

Газовые сети

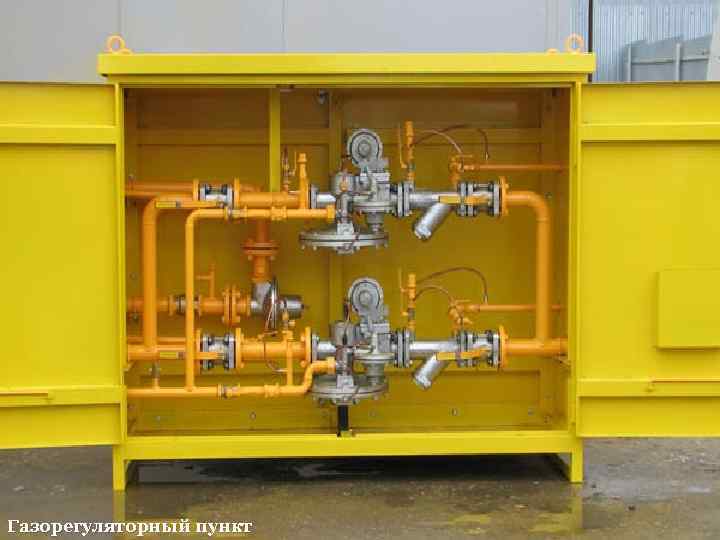

Газорегуляторный пункт

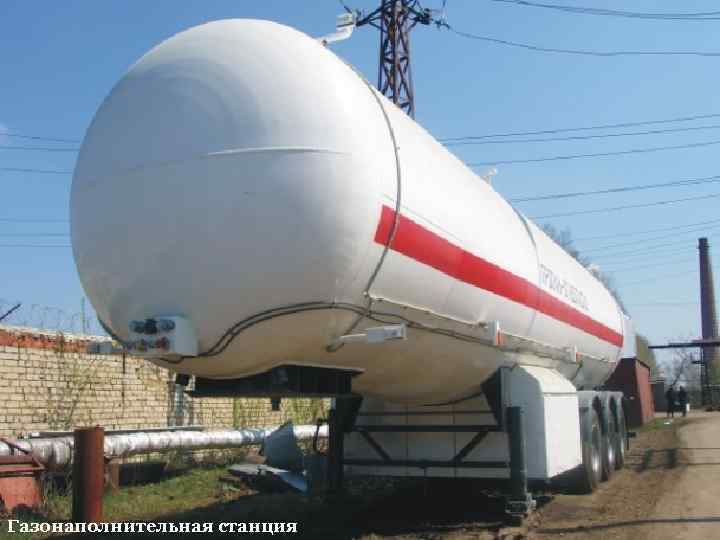

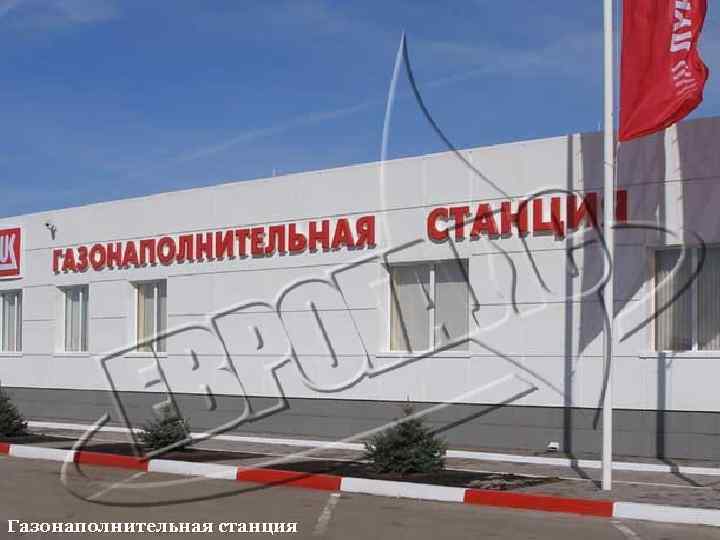

Газонаполнительная станция

Схемы газоснабжения населенных пунктов многоступенчатые. На их выбор влияют плотность застройки и производственных зданий, перспектива развития. Для поселков и малых городов применяют одноступенчатую схему газоснабжения; Для средних и больших городов — двухступенчатую; Для крупных и крупнейших городов — многоступенчатую.

Схема разводки газовых сетей Состоит в создании концентрических замкнутых контуров, в каждом из которых по направлению к потребителю давление газа понижается. Из магистрального газопровода через регуляторный пункт газ под давлением 2 МПа поступает в подземное газовое хранилище и в сеть, окружающую по периметру город. В наружном кольце сети давление газа составляет 1, 2 МПа. Контрольно-регулирующие пункты и радиальные отрезки сети соединяют наружное кольцо с внутренним, внутреннее со следующим и т. д. Газорегуляторные пункты устанавливают на всех ответвлениях и соединениях между кольцевыми трассами. Из сети низкого давления газ поступает к потребителям с давлением 0, 3 МПа.

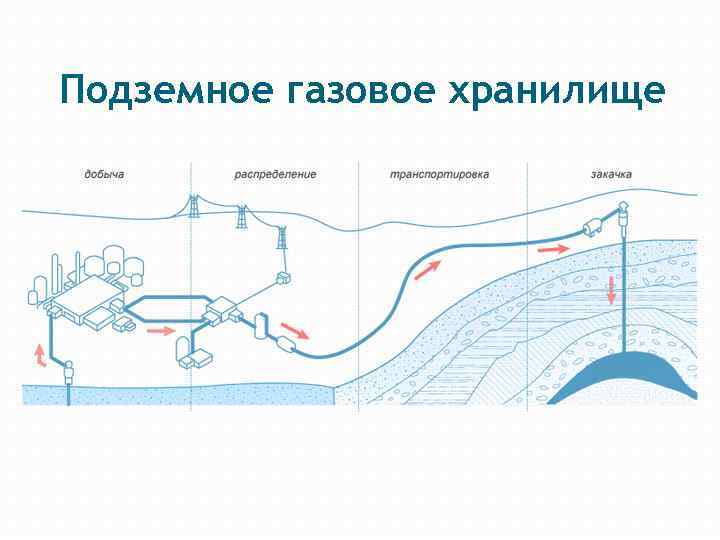

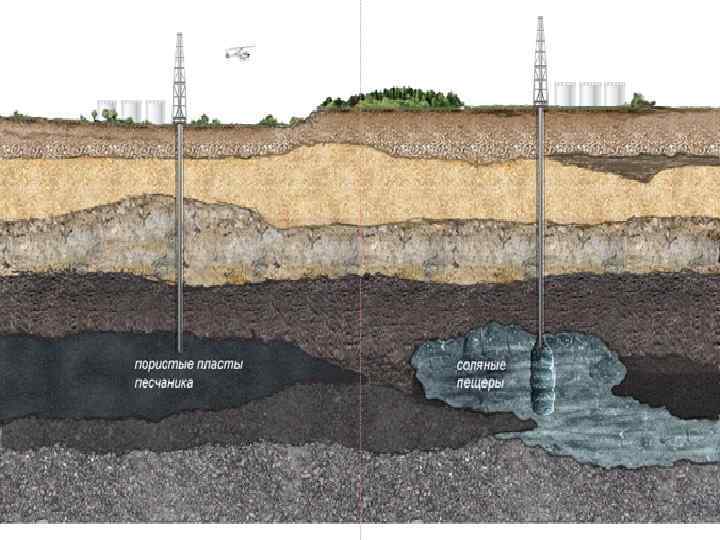

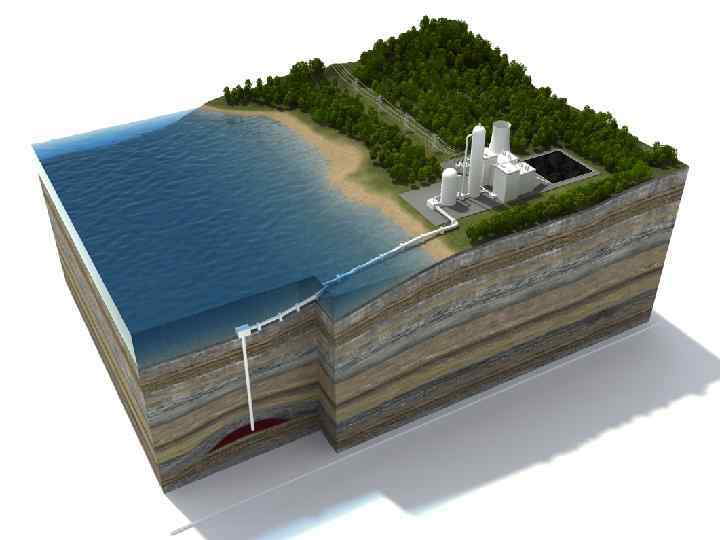

Подземное газовое хранилище

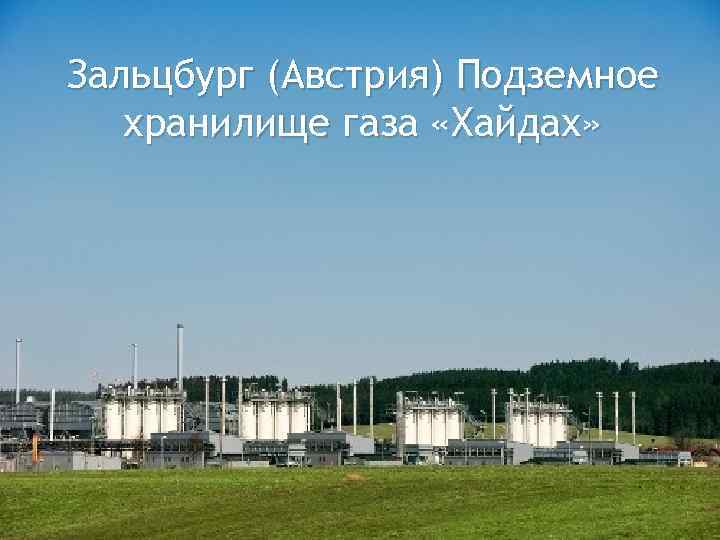

Зальцбург (Австрия) Подземное хранилище газа «Хайдах»

Здание "Газпрома" 35 этажей 150, 9 метра.

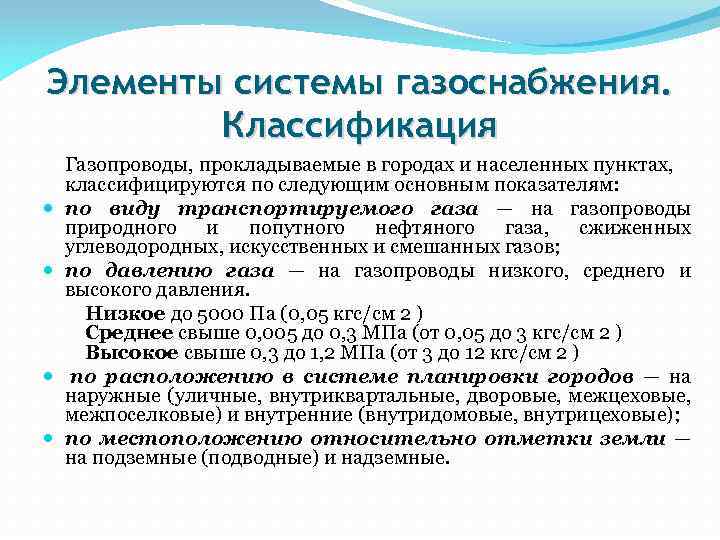

Элементы системы газоснабжения. Классификация Газопроводы, прокладываемые в городах и населенных пунктах, классифицируются по следующим основным показателям: по виду транспортируемого газа — на газопроводы природного и попутного нефтяного газа, сжиженных углеводородных, искусственных и смешанных газов; по давлению газа — на газопроводы низкого, среднего и высокого давления. Низкое до 5000 Па (0, 05 кгс/см 2 ) Среднее свыше 0, 005 до 0, 3 МПа (от 0, 05 до 3 кгс/см 2 ) Высокое свыше 0, 3 до 1, 2 МПа (от 3 до 12 кгс/см 2 ) по расположению в системе планировки городов — на наружные (уличные, внутриквартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутридомовые, внутрицеховые); по местоположению относительно отметки земли — на подземные (подводные) и надземные.

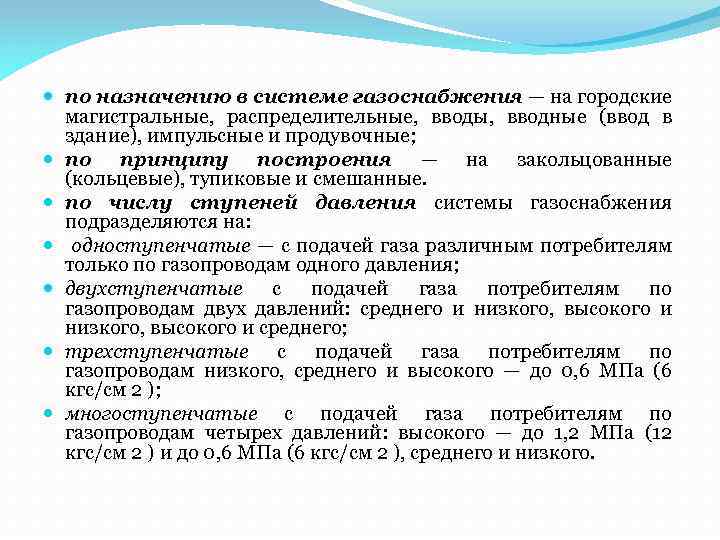

по назначению в системе газоснабжения — на городские магистральные, распределительные, вводы, вводные (ввод в здание), импульсные и продувочные; по принципу построения — на закольцованные (кольцевые), тупиковые и смешанные. по числу ступеней давления системы газоснабжения подразделяются на: одноступенчатые — с подачей газа различным потребителям только по газопроводам одного давления; двухступенчатые с подачей газа потребителям по газопроводам двух давлений: среднего и низкого, высокого и низкого, высокого и среднего; трехступенчатые с подачей газа потребителям по газопроводам низкого, среднего и высокого — до 0, 6 МПа (6 кгс/см 2 ); многоступенчатые с подачей газа потребителям по газопроводам четырех давлений: высокого — до 1, 2 МПа (12 кгс/см 2 ) и до 0, 6 МПа (6 кгс/см 2 ), среднего и низкого.

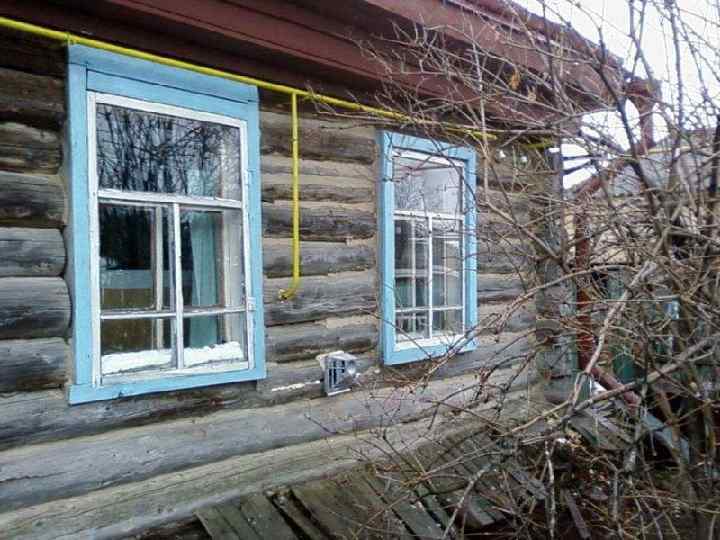

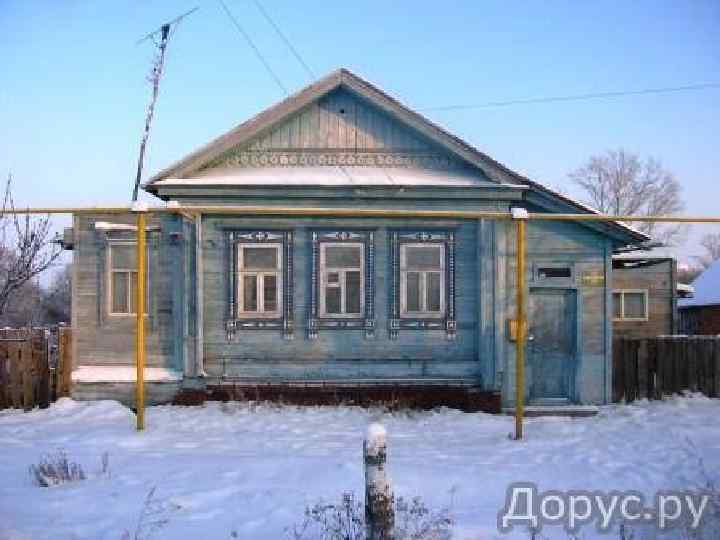

Внутреннее устройство газоснабжения зданий От газорегуляторных пунктов по уличным сетям через ответвления и дворовые разводки газ передается к потребителям во внутридомовые газопроводы. В них всегда поддерживается низкое давление (3000 Па). Основные элементы внутренних сетей газопровода: ответвления от уличных распределительных газопроводов, дворовые газопроводы, вводы, настенная разводка, стояки, квартирные газопроводы. Ответвления служат для подачи газа из уличного газопровода к дому. Вводы — это участки газопроводов, подводящие газ к домовым стоякам. Перед вводом в цокольную часть здания устанавливают отключающее устройство. Дворовые газопроводы (разводки) подводят газ к домам, подъездам или корпусам. На концах вводов ставят отключающие устройства. Оптимальными местами вводов служат лестничные клетки.

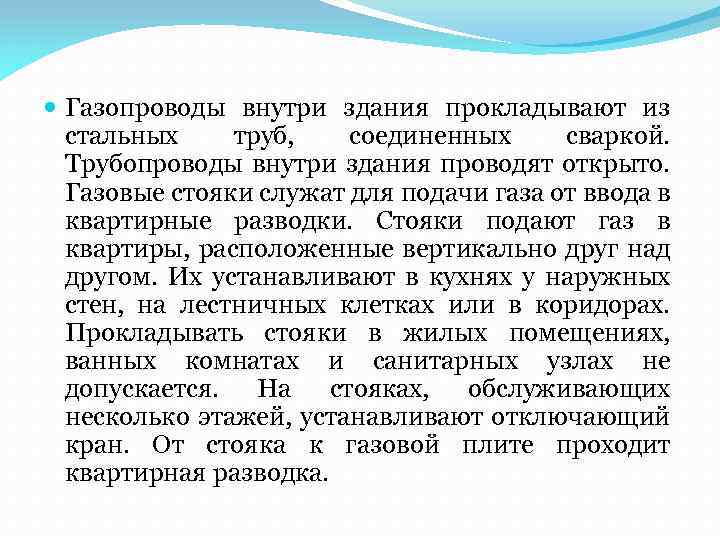

Газопроводы внутри здания прокладывают из стальных труб, соединенных сваркой. Трубопроводы внутри здания проводят открыто. Газовые стояки служат для подачи газа от ввода в квартирные разводки. Стояки подают газ в квартиры, расположенные вертикально друг над другом. Их устанавливают в кухнях у наружных стен, на лестничных клетках или в коридорах. Прокладывать стояки в жилых помещениях, ванных комнатах и санитарных узлах не допускается. На стояках, обслуживающих несколько этажей, устанавливают отключающий кран. От стояка к газовой плите проходит квартирная разводка.

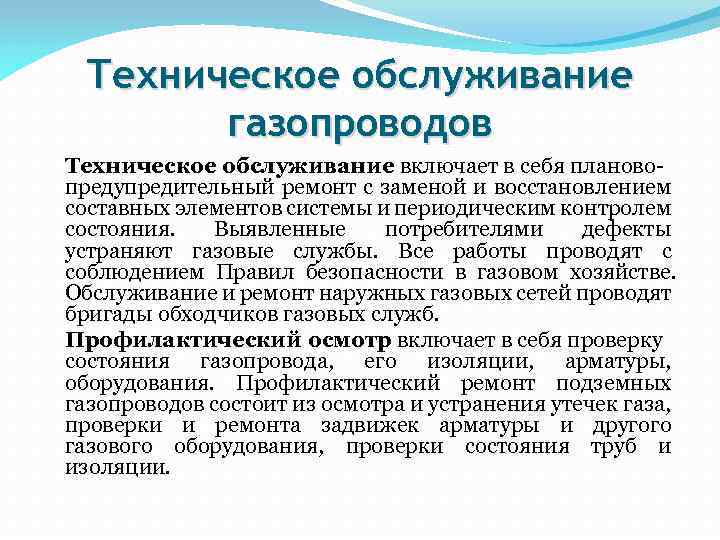

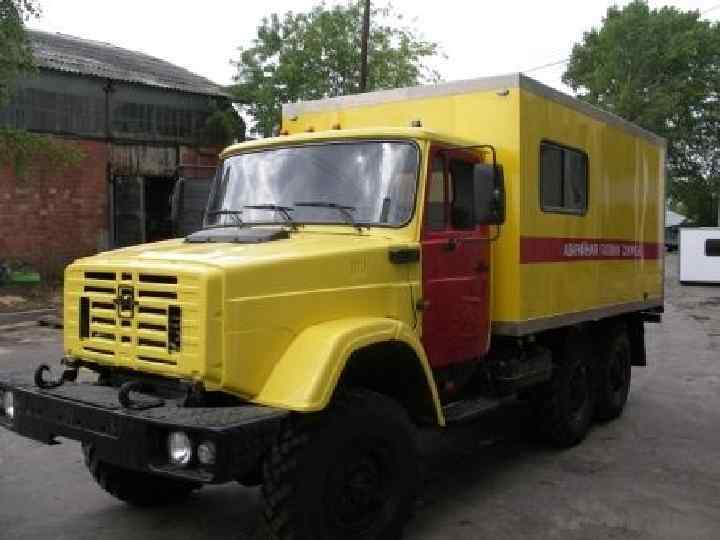

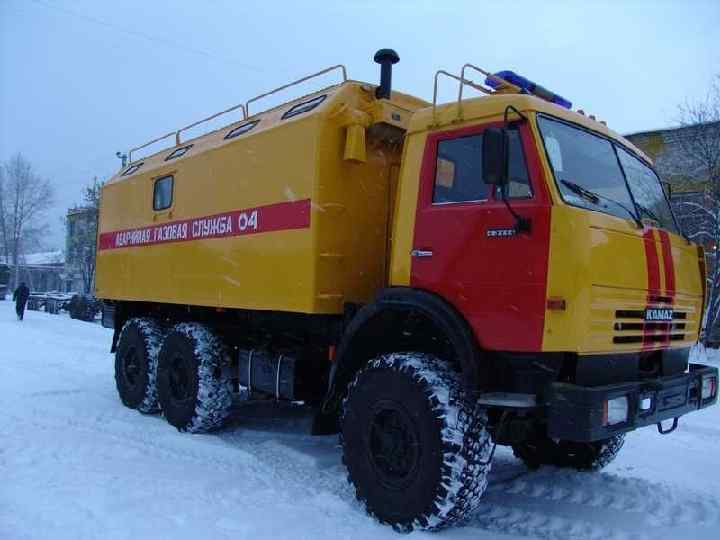

Техническое обслуживание газопроводов Техническое обслуживание включает в себя плановопредупредительный ремонт с заменой и восстановлением составных элементов системы и периодическим контролем состояния. Выявленные потребителями дефекты устраняют газовые службы. Все работы проводят с соблюдением Правил безопасности в газовом хозяйстве. Обслуживание и ремонт наружных газовых сетей проводят бригады обходчиков газовых служб. Профилактический осмотр включает в себя проверку состояния газопровода, его изоляции, арматуры, оборудования. Профилактический ремонт подземных газопроводов состоит из осмотра и устранения утечек газа, проверки и ремонта задвижек арматуры и другого газового оборудования, проверки состояния труб и изоляции.

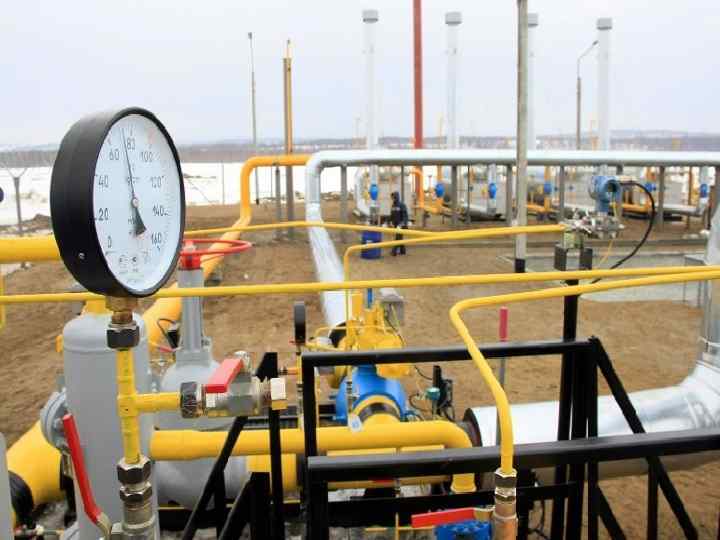

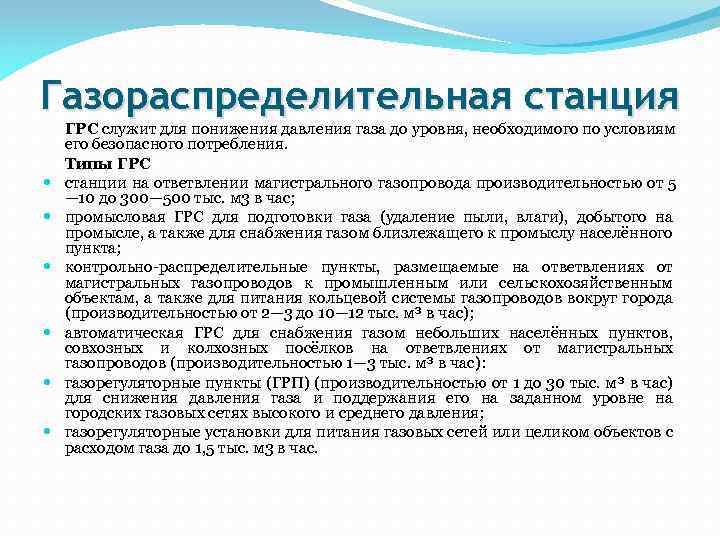

Газораспределительная станция ГРС служит для понижения давления газа до уровня, необходимого по условиям его безопасного потребления. Типы ГРС станции на ответвлении магистрального газопровода производительностью от 5 — 10 до 300— 500 тыс. м 3 в час; промысловая ГРС для подготовки газа (удаление пыли, влаги), добытого на промысле, а также для снабжения газом близлежащего к промыслу населённого пункта; контрольно-распределительные пункты, размещаемые на ответвлениях от магистральных газопроводов к промышленным или сельскохозяйственным объектам, а также для питания кольцевой системы газопроводов вокруг города (производительностью от 2— 3 до 10— 12 тыс. м³ в час); автоматическая ГРС для снабжения газом небольших населённых пунктов, совхозных и колхозных посёлков на ответвлениях от магистральных газопроводов (производительностью 1— 3 тыс. м³ в час): газорегуляторные пункты (ГРП) (производительностью от 1 до 30 тыс. м³ в час) для снижения давления газа и поддержания его на заданном уровне на городских газовых сетях высокого и среднего давления; газорегуляторные установки для питания газовых сетей или целиком объектов с расходом газа до 1, 5 тыс. м 3 в час.

Схемы работы ГРС на магистральных газопроводах понижают начальное давление газа по одно-, двух- или трёхступенчатой схеме до 0, 1 Мн/м² и менее, на автоматических ГРС давление снижается с 5, 5 до 3 · 10 -2 Мн/м²-, на газорегуляторных пунктах высокое давление (1, 2 или 0, 6 Мн/м²) снижается до среднего (0, 3 Мм/м²) или низкого (300 мм вод. ст. ) Измерение параметров газа Измерение расхода газа в ГРС осуществляется турбинными или ротационными газосчетчиками, размещёнными на газопроводе среднего давления на выходе из ГРС. Температура газа измеряется показывающим термометром в диапазоне от − 35 до +50 °C на входе в ГРС и на обоих линиях редуцирования за газовым счётчиком. Измерение давления газа Давление газа измеряется с помощью манометров, размещённых на входном газопроводе, выходном газопроводе, перед и за фильтром(или будет применён дифференционный манометр), перед газовым счётчиком, на байпасе, за регулятором давления и на линии редуцирования для котельной. Давление газа на входе и выходе регистрируется в регистрационном устройстве.
