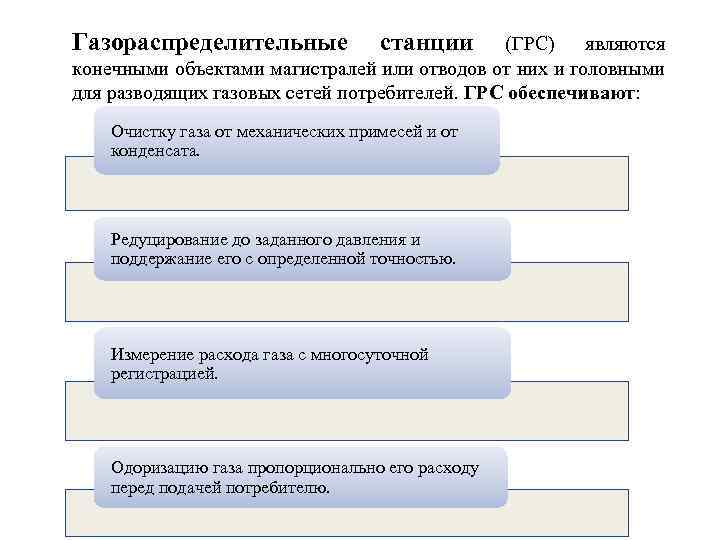

Газораспределительные станции (ГРС) являются конечными объектами магистралей или отводов от них и головными для разводящих газовых сетей потребителей. ГРС обеспечивают: Очистку газа от механических примесей и от конденсата. Редуцирование до заданного давления и поддержание его с определенной точностью. Измерение расхода газа с многосуточной регистрацией. Одоризацию газа пропорционально его расходу перед подачей потребителю.

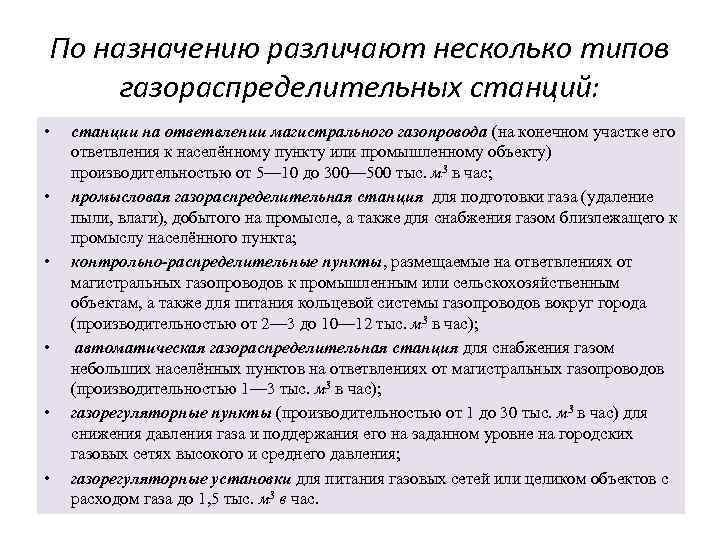

По назначению различают несколько типов газораспределительных станций: • • • станции на ответвлении магистрального газопровода (на конечном участке его ответвления к населённому пункту или промышленному объекту) производительностью от 5— 10 до 300— 500 тыс. м 3 в час; промысловая газораспределительная станция для подготовки газа (удаление пыли, влаги), добытого на промысле, а также для снабжения газом близлежащего к промыслу населённого пункта; контрольно-распределительные пункты, размещаемые на ответвлениях от магистральных газопроводов к промышленным или сельскохозяйственным объектам, а также для питания кольцевой системы газопроводов вокруг города (производительностью от 2— 3 до 10— 12 тыс. м 3 в час); автоматическая газораспределительная станция для снабжения газом небольших населённых пунктов на ответвлениях от магистральных газопроводов (производительностью 1— 3 тыс. м 3 в час); газорегуляторные пункты (производительностью от 1 до 30 тыс. м 3 в час) для снижения давления газа и поддержания его на заданном уровне на городских газовых сетях высокого и среднего давления; газорегуляторные установки для питания газовых сетей или целиком объектов с расходом газа до 1, 5 тыс. м 3 в час.

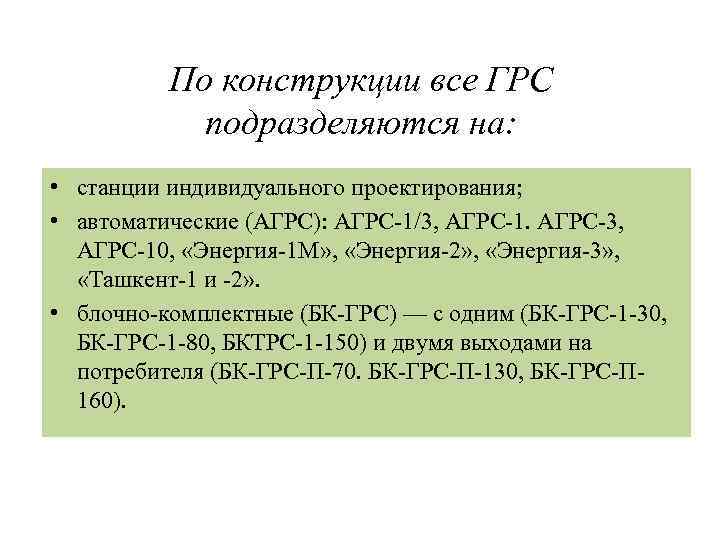

По конструкции все ГРС подразделяются на: • станции индивидуального проектирования; • автоматические (АГРС): АГРС-1/3, АГРС-1. АГРС-3, АГРС-10, «Энергия-1 М» , «Энергия-2» , «Энергия-3» , «Ташкент-1 и -2» . • блочно-комплектные (БК-ГРС) — с одним (БК-ГРС-1 -30, БК-ГРС-1 -80, БКТРС-1 -150) и двумя выходами на потребителя (БК-ГРС-П-70. БК-ГРС-П-130, БК-ГРС-П 160).
Схема работы автоматизированной ГРС

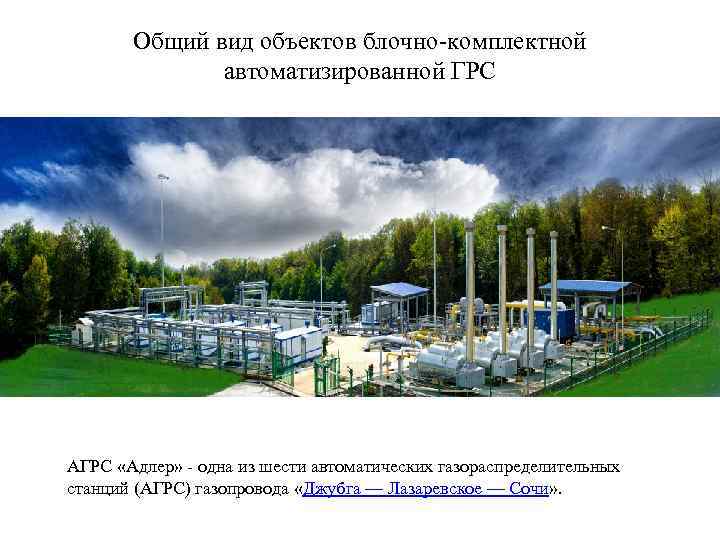

Общий вид объектов блочно-комплектной автоматизированной ГРС АГРС «Адлер» - одна из шести автоматических газораспределительных станций (АГРС) газопровода «Джубга — Лазаревское — Сочи» .

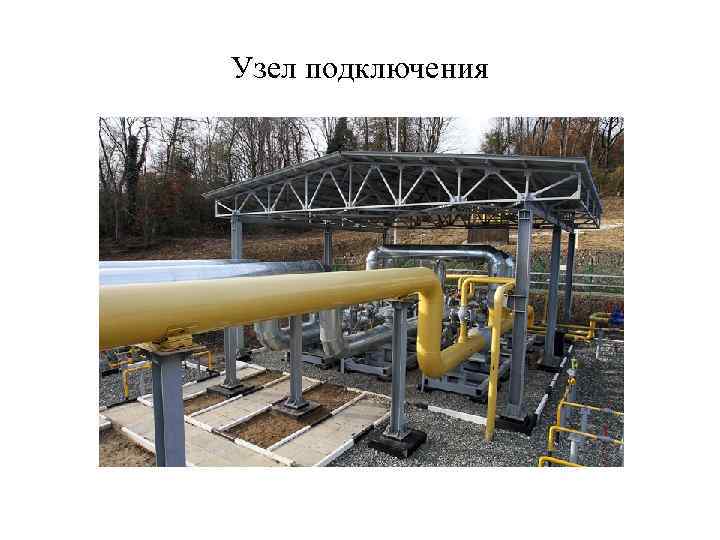

Узел подключения

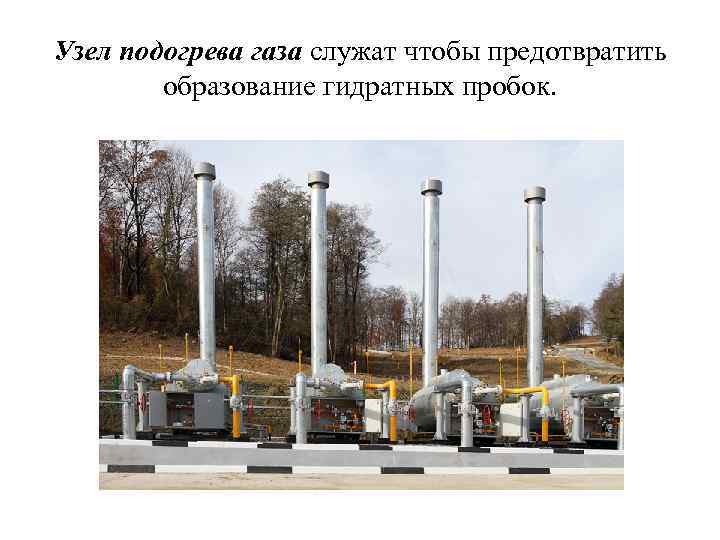

Узел подогрева газа служат чтобы предотвратить образование гидратных пробок.

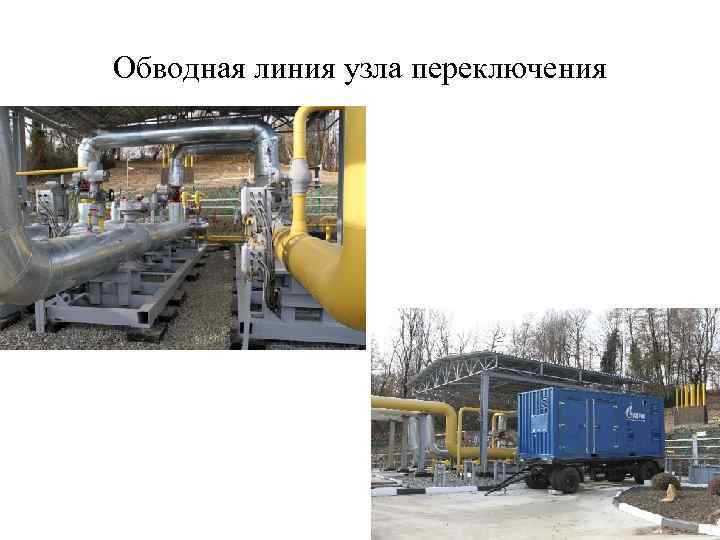

Обводная линия узла переключения

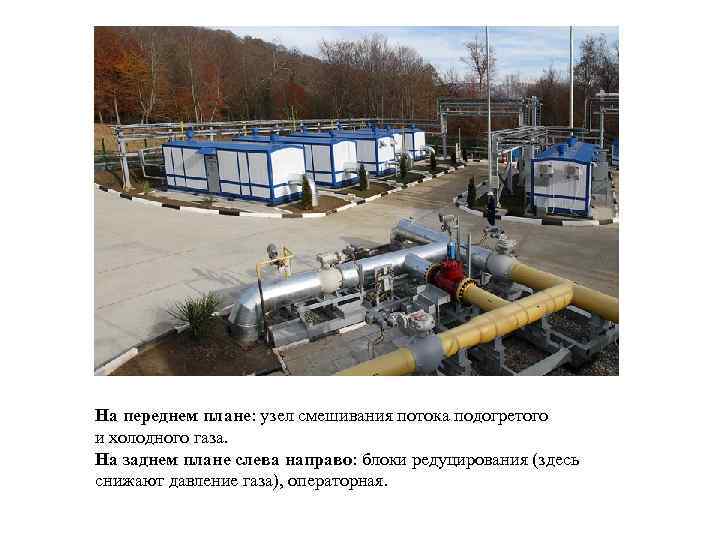

На переднем плане: узел смешивания потока подогретого и холодного газа. На заднем плане слева направо: блоки редуцирования (здесь снижают давление газа), операторная.

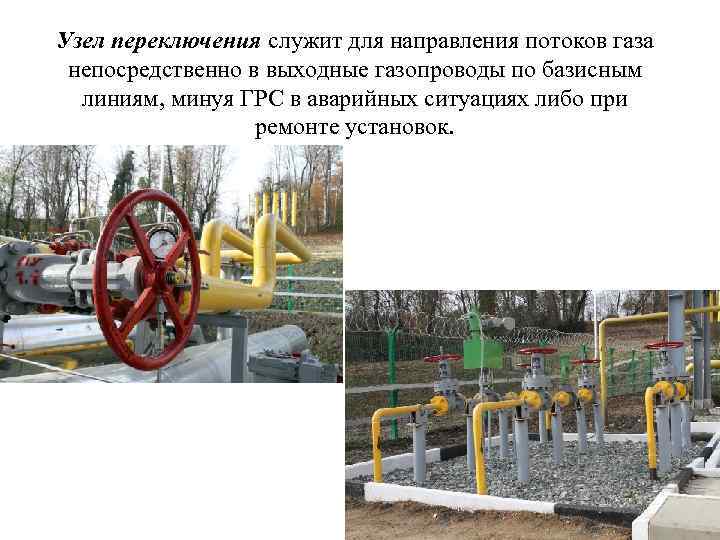

Узел переключения служит для направления потоков газа непосредственно в выходные газопроводы по базисным линиям, минуя ГРС в аварийных ситуациях либо при ремонте установок.

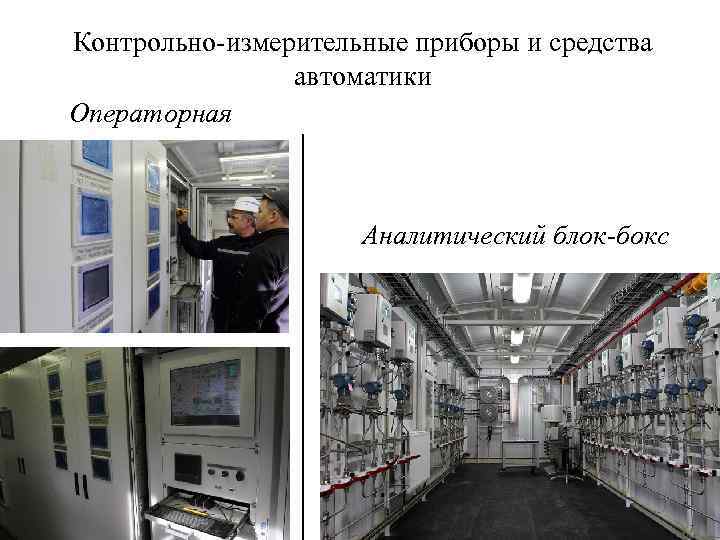

Контрольно-измерительные приборы и средства автоматики Операторная Аналитический блок-бокс
Линия редуцирования в блоке редуцирования, где давление газа снижается и автоматически поддерживается с помощью регуляторов давления различной мощности.

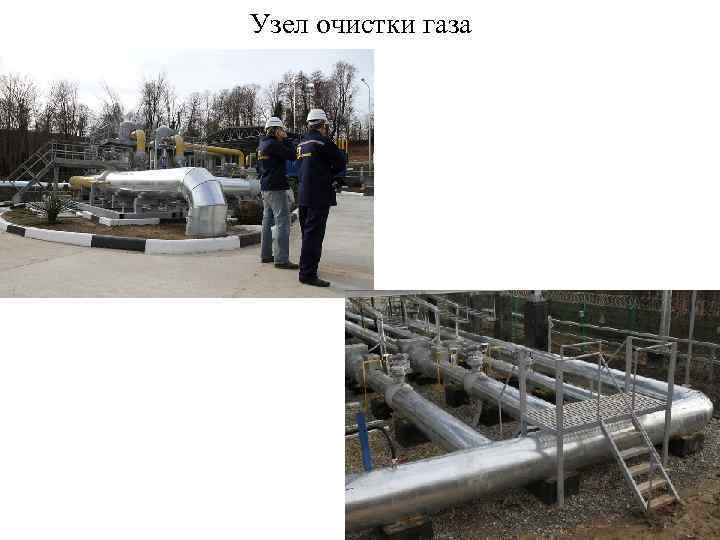

Узел очистки газа
Принципиальная схема ГРС 1 – входной трубопровод; 2 – фильтр; 3 – подогреватель газа; 4 – контрольный клапан; 5 – регулятор давления типа «после себя» ; 6 – расходомер газа; 7 – одоризатор; 8 – выходной трубопровод; 9 – манометр; 10 - байпас
АГРС «Адлер» объекты которой представлены на слайдах относится к типу под порядковым номером 4.
