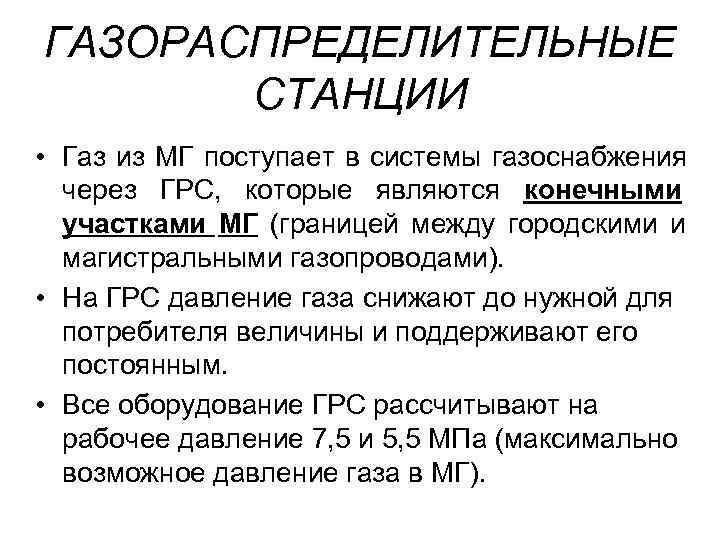

ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ • Газ из МГ поступает в системы газоснабжения через ГРС, которые являются конечными участками МГ (границей между городскими и магистральными газопроводами). • На ГРС давление газа снижают до нужной для потребителя величины и поддерживают его постоянным. • Все оборудование ГРС рассчитывают на рабочее давление 7, 5 и 5, 5 МПа (максимально возможное давление газа в МГ).

СТРУКТУРА ГРС В состав ГРС входят узлы : • переключения станции; • очистки газа; • предотвращения гидратообразования; • редуцирования газа; • подогрева газа; • коммерческого измерения расхода газа; • одоризации газа (при необходимости); • автономного энергопитания; • отбора газа на собственные нужды.

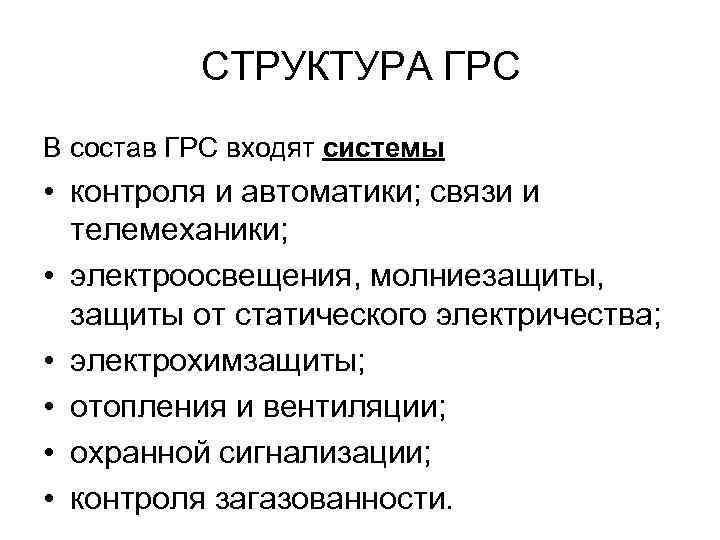

СТРУКТУРА ГРС В состав ГРС входят системы • контроля и автоматики; связи и телемеханики; • электроосвещения, молниезащиты, защиты от статического электричества; • электрохимзащиты; • отопления и вентиляции; • охранной сигнализации; • контроля загазованности.

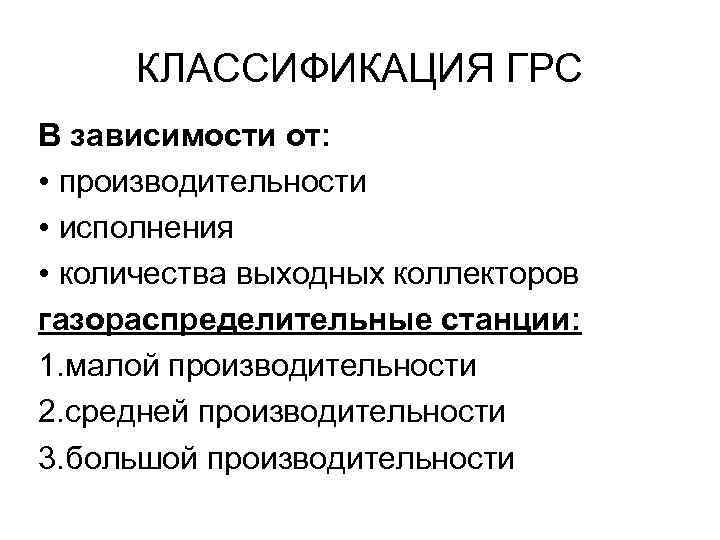

КЛАССИФИКАЦИЯ ГРС В зависимости от: • производительности • исполнения • количества выходных коллекторов газораспределительные станции: 1. малой производительности 2. средней производительности 3. большой производительности

ГРС МАЛОЙ ПРОИЗВОДИТЕЛЬНОСТИ • Производительность -1, 0 -50, 0 тыс. м 3/ч • Компоновка - технологическое оборудование размещается в нескольких металлических шкафах • Названия ГРС - АГРС-1/3, АГРС-3, АГРС-10, АГРС «Энергия- 1, 2, 3» , АГРС «Ташкент-1, 2»

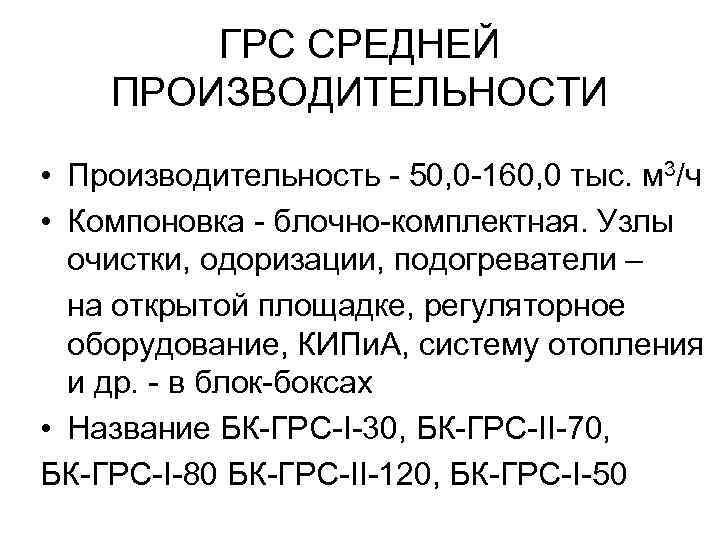

ГРС СРЕДНЕЙ ПРОИЗВОДИТЕЛЬНОСТИ • Производительность - 50, 0 -160, 0 тыс. м 3/ч • Компоновка - блочно-комплектная. Узлы очистки, одоризации, подогреватели – на открытой площадке, регуляторное оборудование, КИПи. А, систему отопления и др. - в блок-боксах • Название БК-ГРС-I-30, БК-ГРС-II-70, БК-ГРС-I-80 БК-ГРС-II-120, БК-ГРС-I-50

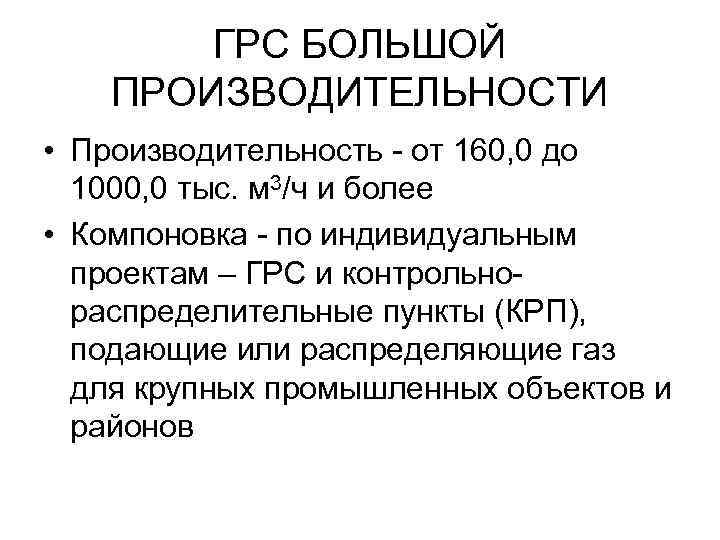

ГРС БОЛЬШОЙ ПРОИЗВОДИТЕЛЬНОСТИ • Производительность - от 160, 0 до 1000, 0 тыс. м 3/ч и более • Компоновка - по индивидуальным проектам – ГРС и контрольно- распределительные пункты (КРП), подающие или распределяющие газ для крупных промышленных объектов и районов

Структурная схема ГРС с одним потребителем

Структурная схема ГРС с двумя потребителями

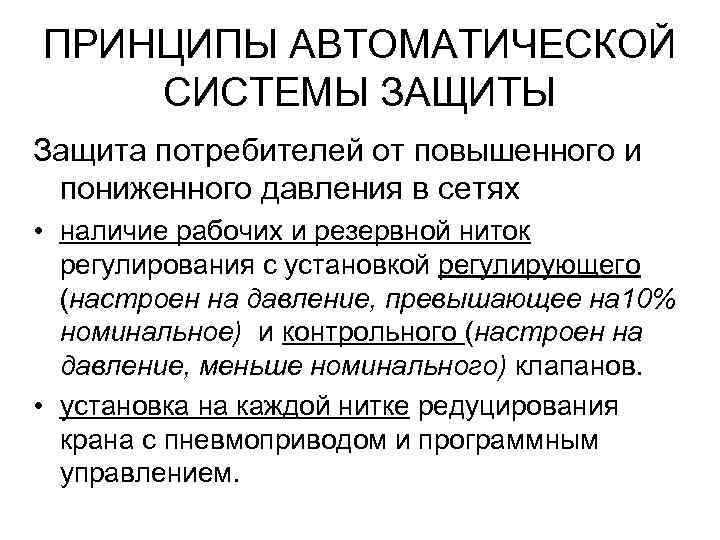

ПРИНЦИПЫ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ЗАЩИТЫ Защита потребителей от повышенного и пониженного давления в сетях • наличие рабочих и резервной ниток регулирования с установкой регулирующего (настроен на давление, превышающее на 10% номинальное) и контрольного (настроен на давление, меньше номинального) клапанов. • установка на каждой нитке редуцирования крана с пневмоприводом и программным управлением.

Технологическая схема АГРС-3 1 — подогреватель газа 2 — блок управления кранами 3 — фильтры 4 — регулятор давления газа 5— узел замера газа 6 — одоризатор 7— обводная линия (байпас)

РЕГУЛЯТОРЫ ДАВЛЕНИЯ

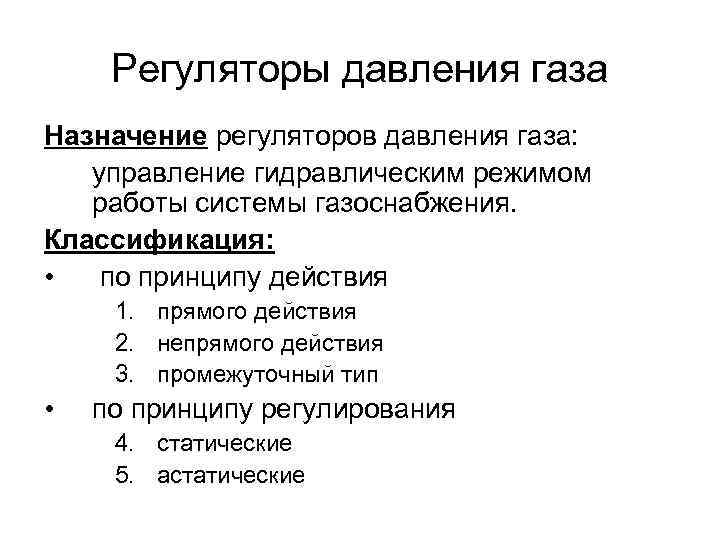

Регуляторы давления газа Назначение регуляторов давления газа: управление гидравлическим режимом работы системы газоснабжения. Классификация: • по принципу действия 1. прямого действия 2. непрямого действия 3. промежуточный тип • по принципу регулирования 4. статические 5. астатические

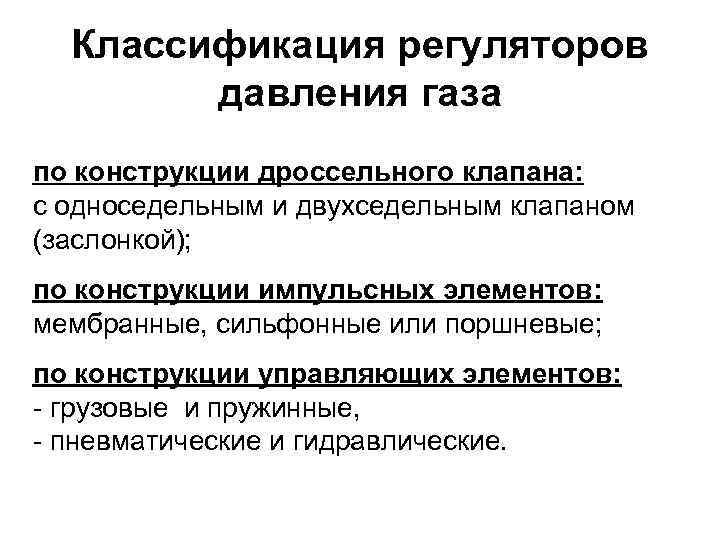

Классификация регуляторов давления газа по конструкции дроссельного клапана: с односедельным и двухседельным клапаном (заслонкой); по конструкции импульсных элементов: мембранные, сильфонные или поршневые; по конструкции управляющих элементов: - грузовые и пружинные, - пневматические и гидравлические.

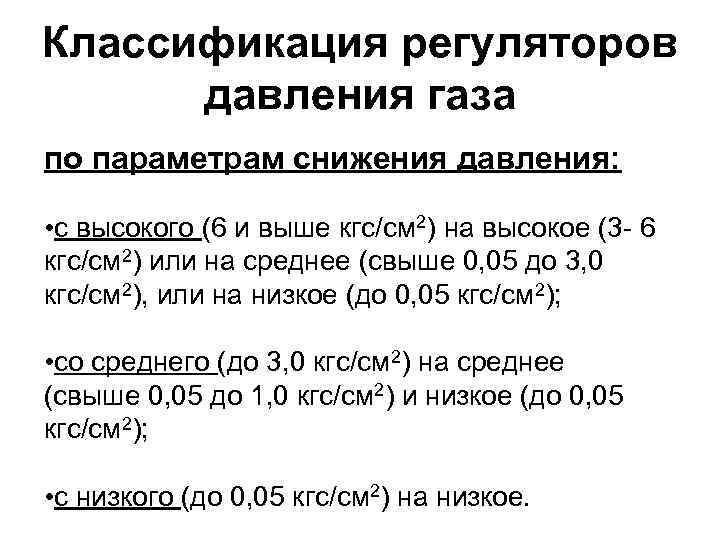

Классификация регуляторов давления газа по параметрам снижения давления: • с высокого (6 и выше кгс/см 2) на высокое (3 - 6 кгс/см 2) или на среднее (свыше 0, 05 до 3, 0 кгс/см 2), или на низкое (до 0, 05 кгс/см 2); • со среднего (до 3, 0 кгс/см 2) на среднее (свыше 0, 05 до 1, 0 кгс/см 2) и низкое (до 0, 05 кгс/см 2); • с низкого (до 0, 05 кгс/см 2) на низкое.

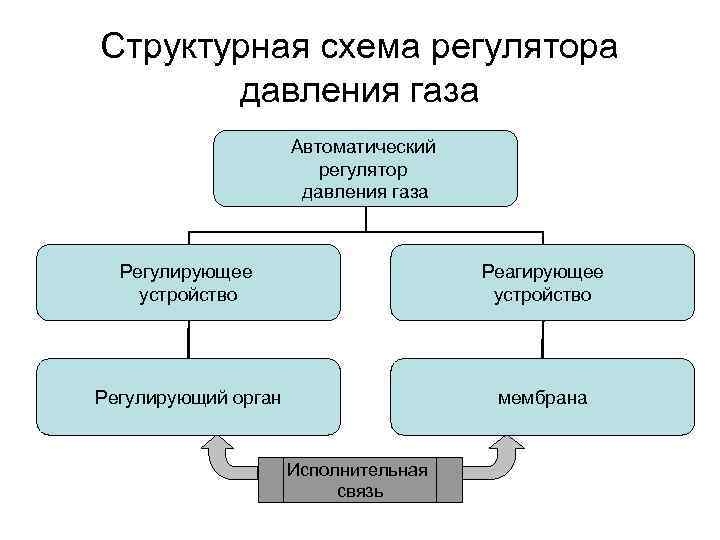

Структурная схема регулятора давления газа Автоматический регулятор давления газа Регулирующее Реагирующее устройство устройство Регулирующий орган мембрана Исполнительная связь

Требования к регуляторам давления газа — регуляторы давления должны обеспечивать устойчивость процесса регулирования; — колебания регулируемого выходного давления газа (после регулятора) не должны превышать ± 10 %, а колебания входного давления (до регулятора) —± 25 %; — минимальный регулируемый расход газа для односедельных клапанов должен быть не более 2 %, а для двухседельных клапанов не более 4 % максимального расхода; — относительная нерегулируемая протечка газа через закрытые затворы двухседельных клапанов допускается не более 0, 1 % максимального расхода, для односедельного клапана протечка не допускается;

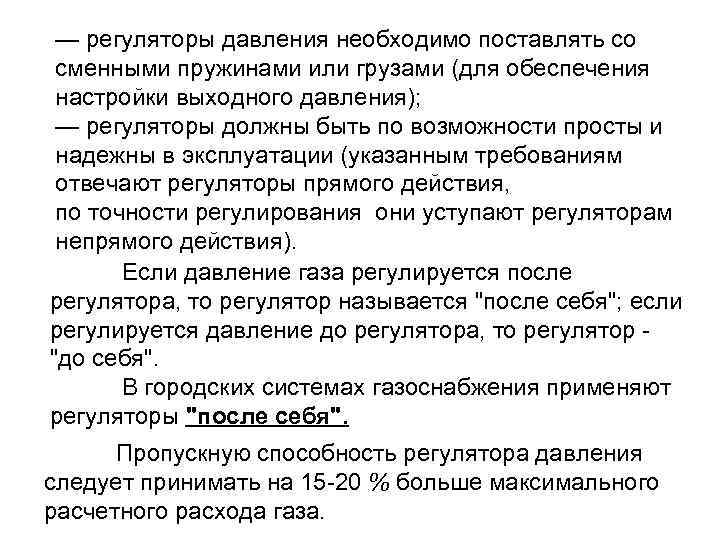

— регуляторы давления необходимо поставлять со сменными пружинами или грузами (для обеспечения настройки выходного давления); — регуляторы должны быть по возможности просты и надежны в эксплуатации (указанным требованиям отвечают регуляторы прямого действия, по точности регулирования они уступают регуляторам непрямого действия). Если давление газа регулируется после регулятора, то регулятор называется "после себя"; если регулируется давление до регулятора, то регулятор - "до себя". В городских системах газоснабжения применяют регуляторы "после себя". Пропускную способность регулятора давления следует принимать на 15 -20 % больше максимального расчетного расхода газа.

Схема регулятора давления 1 — регулирующий (дроссельный) орган; 2 — мембранно-грузовой привод; 3 — импульсная трубка; 4 — объект регулирования — газовая сеть

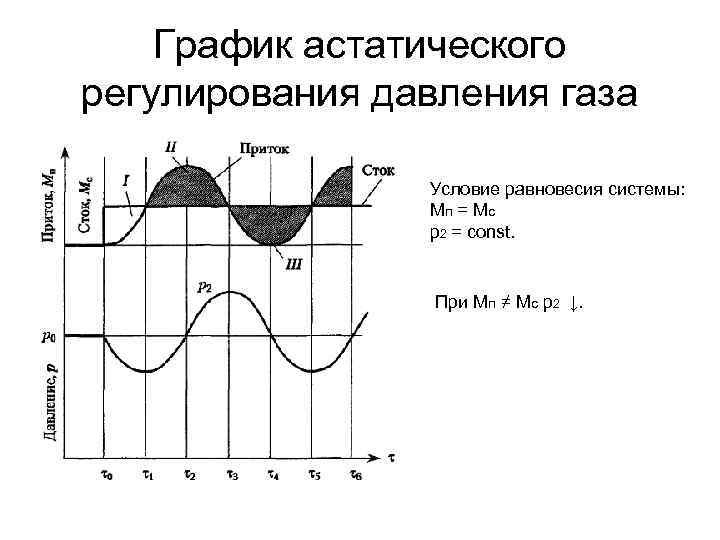

График астатического регулирования давления газа Условие равновесия системы: Мп = М с р2 = const. При Мп ≠ Мс р2 ↓.

Схема статического регулятора давления 1 — регулирующий (дроссельный) орган; 2 — мембранно-пружинный привод; 3 — импульсная трубка; 4 — объект регулирования — газовая сеть

График статического регулирования

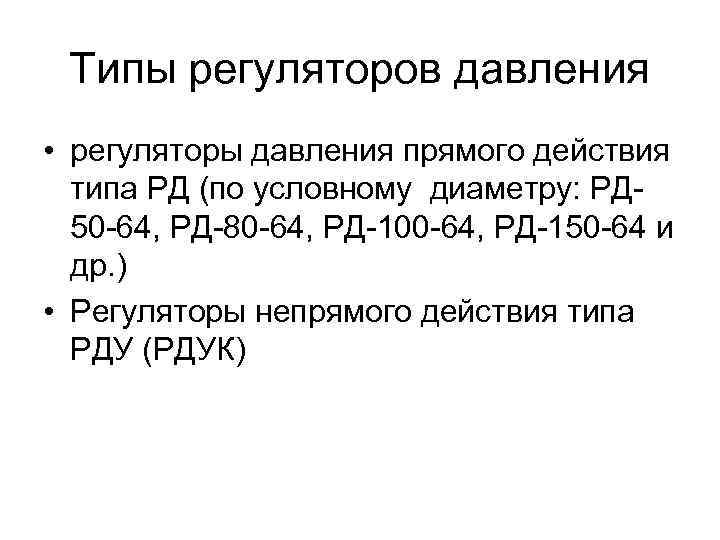

Типы регуляторов давления • регуляторы давления прямого действия типа РД (по условному диаметру: РД- 50 -64, РД-80 -64, РД-100 -64, РД-150 -64 и др. ) • Регуляторы непрямого действия типа РДУ (РДУК)

Схема регулятора давления РДУК-2 1 — исполнительный механизм; 2 — регулятор управления (пилот); 3 и 4 — клапан и мембрана исп. мех-ма; 5 и 6 — клапан и мембрана регулятора управления; 7 — винт для настр. регулятора управлен. ; 8 — импульсная трубка; 9 — трубка для подачи газа начального давления; 10 — трубка для сброса газа после регулятора управления; 11 - дроссель; 12 — трубка, соединяющая командный прибор с дросселем; 13 — трубка, передающая командное давление рх исполнительному механизму; 14 — трубка, соединяющая надмембранную зону исполнительного механизма с газопроводом после регулятора
