Газобетон автоклавного твердения. Блоки без системы паз/гребень. г. Новосибирск

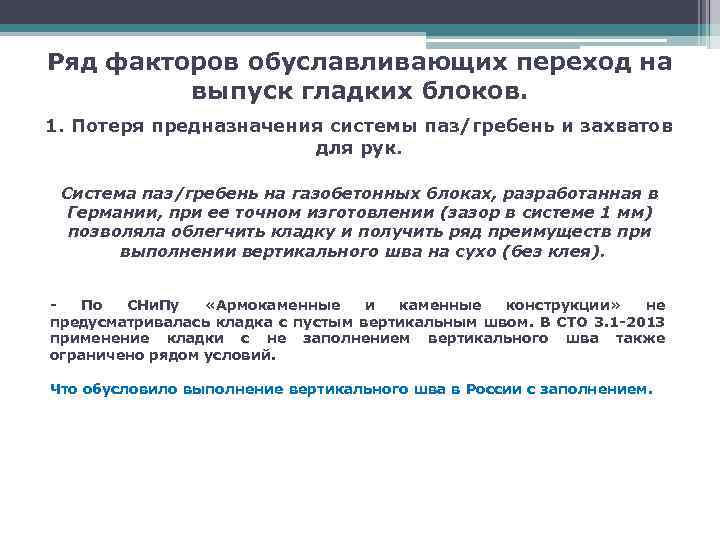

Ряд факторов обуславливающих переход на выпуск гладких блоков. 1. Потеря предназначения системы паз/гребень и захватов для рук. Система паз/гребень на газобетонных блоках, разработанная в Германии, при ее точном изготовлении (зазор в системе 1 мм) позволяла облегчить кладку и получить ряд преимуществ при выполнении вертикального шва на сухо (без клея). По СНи. Пу «Армокаменные и каменные конструкции» не предусматривалась кладка с пустым вертикальным швом. В СТО 3. 1 -2013 применение кладки с не заполнением вертикального шва также ограничено рядом условий. Что обусловило выполнение вертикального шва в России с заполнением.

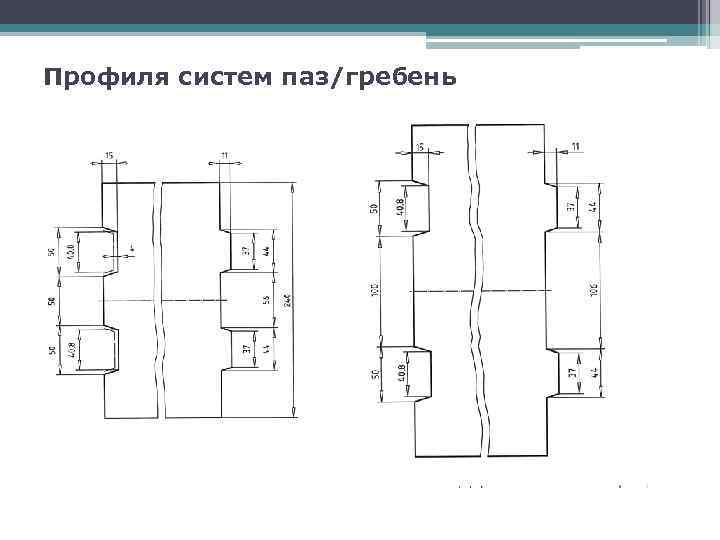

Профиля систем паз/гребень

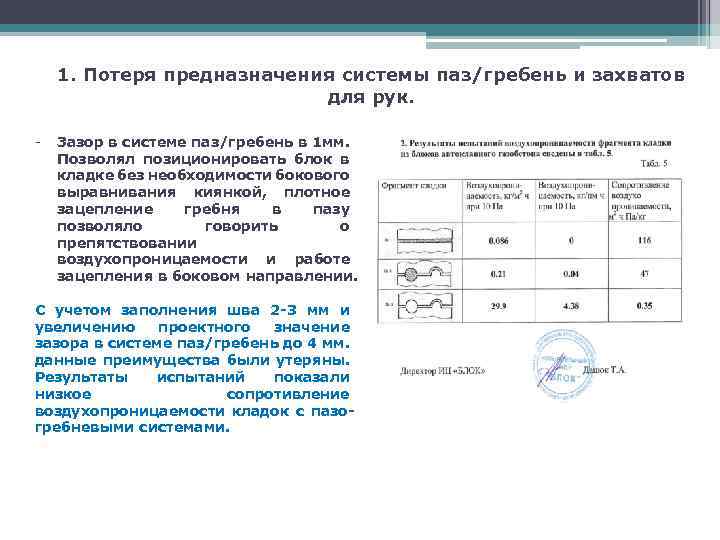

1. Потеря предназначения системы паз/гребень и захватов для рук. - Зазор в системе паз/гребень в 1 мм. Позволял позиционировать блок в кладке без необходимости бокового выравнивания киянкой, плотное зацепление гребня в пазу позволяло говорить о препятствовании воздухопроницаемости и работе зацепления в боковом направлении. С учетом заполнения шва 2 -3 мм и увеличению проектного значение зазора в системе паз/гребень до 4 мм. данные преимущества были утеряны. Результаты испытаний показали низкое сопротивление воздухопроницаемости кладок с пазогребневыми системами.
2. Преимущества кладки на блоках без системы паз/гребень - Гладкий торец способствует лучшему промазыванию вертикального шва и следовательно лучше качество кладки. В верхней части торца блока присутствует 2 -3 паза и захват для рук что существенно уменьшает поверхность для нанесения клея и приводить к частичному пустошву что усугубляется вытеканием клея при его неправильном разведении (особенно на блоках Б 200). - На 10 -15% экономится клеевая смесь. При нанесении клея на вертикальную поверхность блока кельмой и зубчатым шпателем, уменьшаются боковые потери клея и потери клея попадающего в паз/гребень и захват для рук.

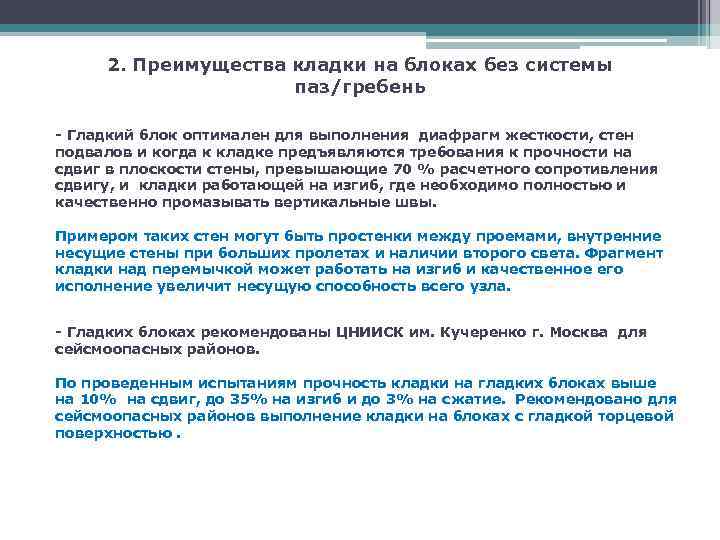

2. Преимущества кладки на блоках без системы паз/гребень - Гладкий блок оптимален для выполнения диафрагм жесткости, стен подвалов и когда к кладке предъявляются требования к прочности на сдвиг в плоскости стены, превышающие 70 % расчетного сопротивления сдвигу, и кладки работающей на изгиб, где необходимо полностью и качественно промазывать вертикальные швы. Примером таких стен могут быть простенки между проемами, внутренние несущие стены при больших пролетах и наличии второго света. Фрагмент кладки над перемычкой может работать на изгиб и качественное его исполнение увеличит несущую способность всего узла. - Гладких блоках рекомендованы ЦНИИСК им. Кучеренко г. Москва для сейсмоопасных районов. По проведенным испытаниям прочность кладки на гладких блоках выше на 10% на сдвиг, до 35% на изгиб и до 3% на сжатие. Рекомендовано для сейсмоопасных районов выполнение кладки на блоках с гладкой торцевой поверхностью.
2. Преимущества кладки на блоках без системы паз/гребень - До 5% уменьшается количество сколов при логистических операциях. Блоки более устойчивы к логистическим операциям, получают меньше сколов при транспортировке на дальние расстояния и погрузо-разгрузочных работах. Нет ослабленных пазом и захватом для рук углов блоков, а также при установки на транспортное средство и разгрузки нет зацепления паз-гребневой системы соседних поддонов. Гребни чаще всего получают сколы и при складировании поддонов.

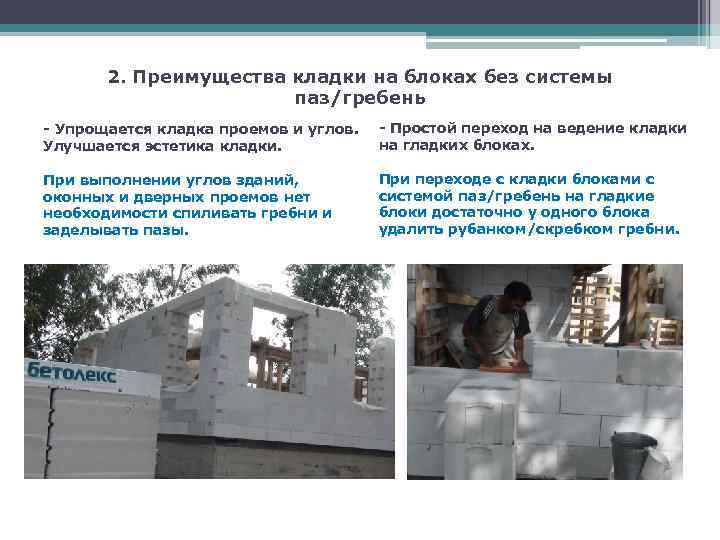

2. Преимущества кладки на блоках без системы паз/гребень - Упрощается кладка проемов и углов. Улучшается эстетика кладки. - Простой переход на ведение кладки на гладких блоках. При выполнении углов зданий, оконных и дверных проемов нет необходимости спиливать гребни и заделывать пазы. При переходе с кладки блоками с системой паз/гребень на гладкие блоки достаточно у одного блока удалить рубанком/скребком гребни.

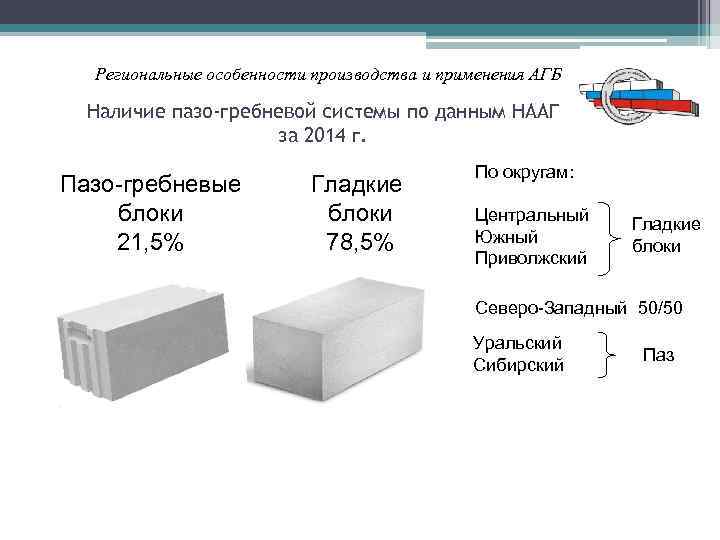

Региональные особенности производства и применения АГБ Наличие пазо-гребневой системы по данным НААГ за 2014 г. Пазо-гребневые блоки 21, 5% Гладкие блоки 78, 5% По округам: Центральный Южный Приволжский Гладкие блоки Северо-Западный 50/50 Уральский Сибирский Паз
