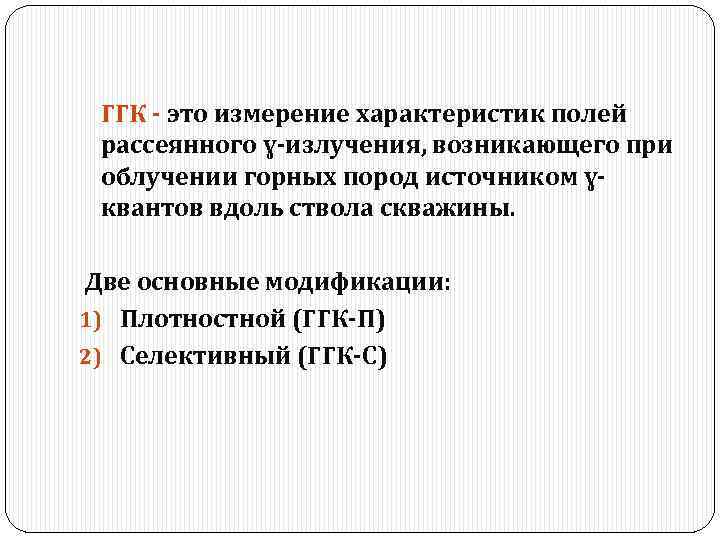

ГГК - это измерение характеристик полей рассеянного ɣ-излучения, возникающего при облучении горных пород источником ɣквантов вдоль ствола скважины. Две основные модификации: 1) Плотностной (ГГК-П) 2) Селективный (ГГК-С)

Скважинные приборы ГГК-П а) С прижимным устройством б) С выносным зондом

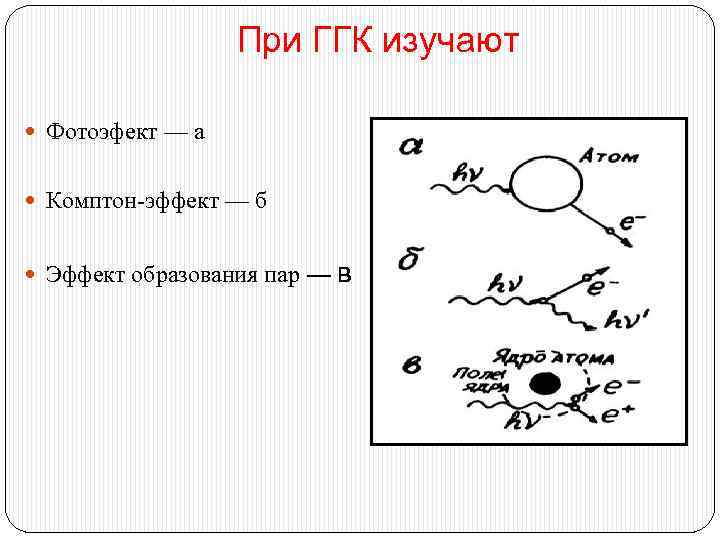

При ГГК изучают Фотоэфект — а Комптон-эффект — б Эффект образования пар — в

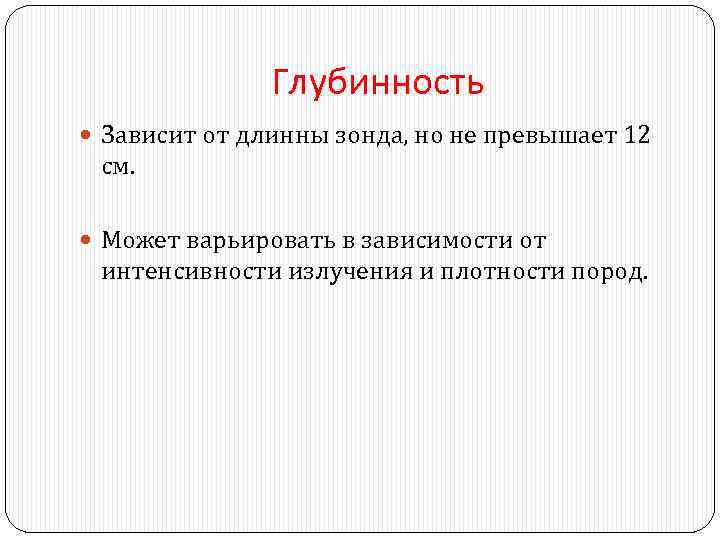

Глубинность Зависит от длинны зонда, но не превышает 12 см. Может варьировать в зависимости от интенсивности излучения и плотности пород.

ГГК-П Зависимость показаний ГГК-П от плотности пород

Решаемые задачи ГГК-П : детальное литологическое расчленение разреза; определение объемной плотности пород; определение коэффициента пористости; определение/уточнение минерального состава пород. Изучение технического состояния скважин.

ГГК-С Зависимость показаний ГГК-С от эффективного атомного номера среды при различной энергии регистрируемого излучения. Шифр кривых — Еу, кэ. В

Решаемые задачи ГГК-С • Изучение вещественного состава пород и руд. • В рудной геофизике: выделение зон оруднения с высоким значением атомного номера. • В нефтегазовых скважинах ГГМ-С совместно с ГГМ-П позволяет детализировать литологию разреза по степени содержания в горных породах кальция, обладающего большим атомным номером. • На угольных месторождениях - для определения зольности углей

Пример кривой ГГК-П и. ГГК-С Бурый уголь Высокозольный бурый уголь Глина Песок Песчаник

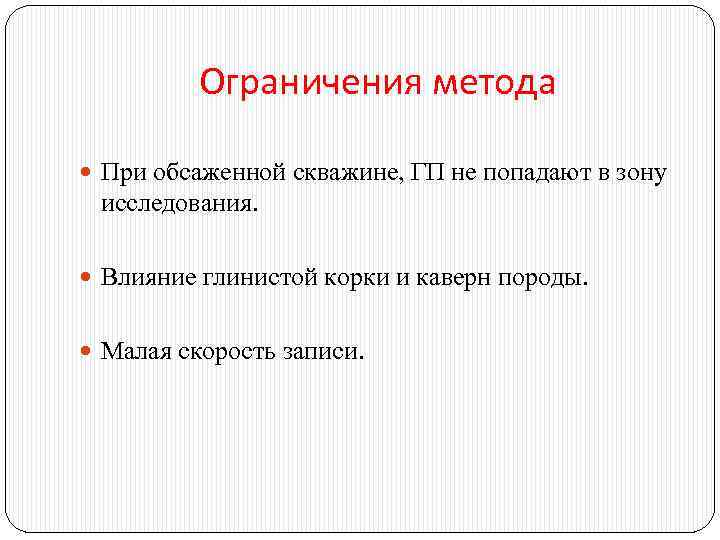

Ограничения метода При обсаженной скважине, ГП не попадают в зону исследования. Влияние глинистой корки и каверн породы. Малая скорость записи.

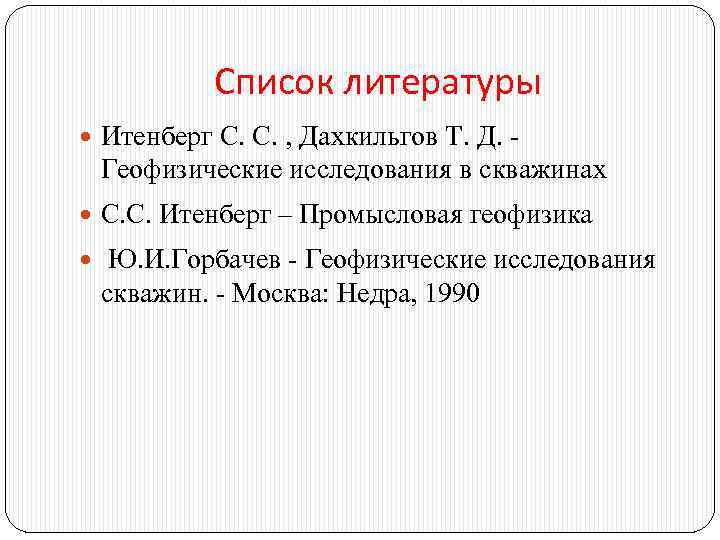

Список литературы Итенберг С. С. , Дахкильгов Т. Д. - Геофизические исследования в скважинах С. С. Итенберг – Промысловая геофизика Ю. И. Горбачев - Геофизические исследования скважин. - Москва: Недра, 1990
