Гамма-гамма каротаж (ГГК) Выполнил Горбушин А. С Группа 03 -105
Определение ГГК - это измерение характеристик полей рассеянного ɣ-излучения, возникающего при облучении горных пород источником ɣ-квантов вдоль ствола скважины. две модификации: n плотностной (ГГК-П) n селективный (ГГК-С)
Зонды р/а каротажа. Модификация ГГК зонда с прижимным механизмом Модификация ГГК зонда с выдвижным модулем
При ГГК изучают : n Фотоэфект — а n Комптон-эффект — б n Эффект образования пар — в
В зависимости от изучаемого процесса выбирают одну из разновидностей ГГК. Вероятность различных видов взаимодействия ɣ-излучения с веществом
ГГК-П Основан на изучении комптоновского рассеяния. При облучении ГП γ-квантами энергией 0, 2 -0, 3 Mэ. B интенсивность рассеянного γ-излучения определяется плотностью пород (плотностной ГГК). Решаемые задачи ГГК-П : n детальное литологическое расчленение разреза; n определение объемной плотности пород; n определение коэффициента пористости; n определение/уточнение минерального состава пород.
ГГК-С Основан на изучении фотоэффекта. При облучении ГП ɣ-квантами энергией до 0, 15 Mэ. B интенсивность рассеянного ɣ-излучения определяется атомным номером элементов ГП (селективный ГГК) Решаемые задачи ГГК-С : n используется для выделения в разрезе скважин углей и пород, содержащих тяжелые элементы. n Выделение рудных интервалов и изучения их вещественного состава.
Ограничения метода В связи с малой глубинностью: n При обсаженной скважине, ГП не попадают в зону исследования; n Влияние глинистой корки и каверн породы; n Малая скорость записи.
Пример кривой ГГК I – кривая ГК II – кривая ГГК 1 - глины; 2 - пески и песчаники; 3 - известняки плотные; 4 - известняки пористые и кавернозные; 5 - гипс; 6 - калийная соль; 7 - каменная соль; 8 – ангидрит

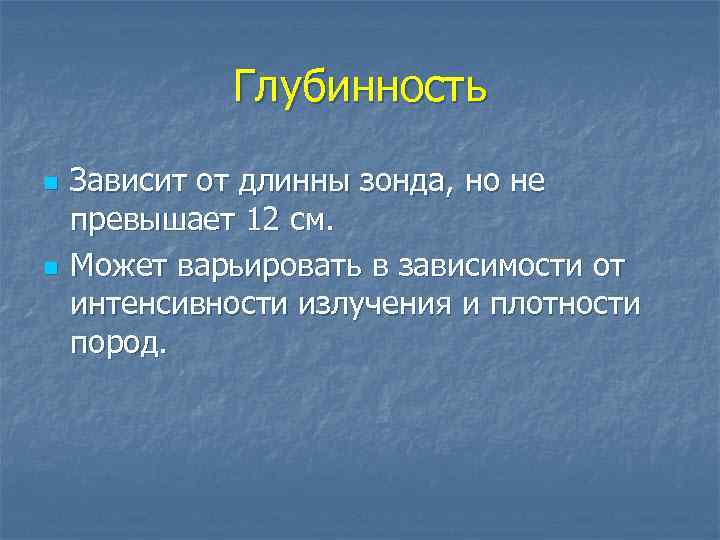

Глубинность n n Зависит от длинны зонда, но не превышает 12 см. Может варьировать в зависимости от интенсивности излучения и плотности пород.
Литература n Итенберг С. С. , Дахкильгов Т. Д. - Геофизические исследования в скважинах n С. С. Итенберг – Промысловая геофизика n http: //www. leuza. ru/gti/termin/karotazh/ggk. htm http: //dic. academic. ru/dic. nsf/enc_geolog/1135/Г амма n
