ГАБАРИТЫ

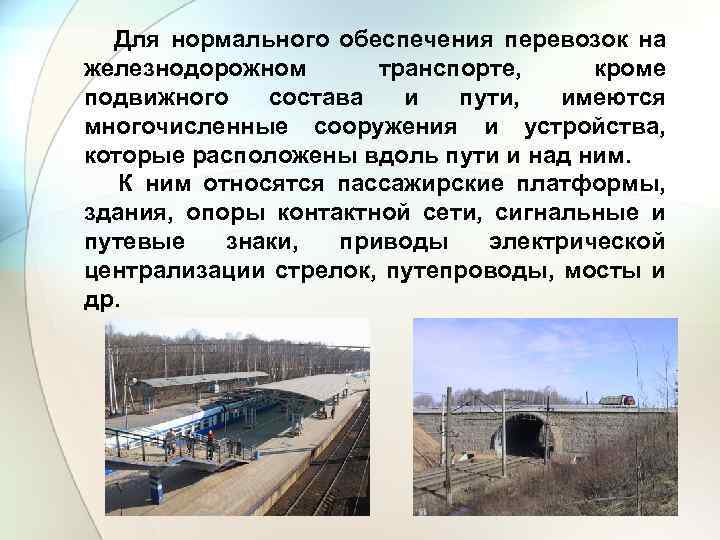

Для нормального обеспечения перевозок на железнодорожном транспорте, кроме подвижного состава и пути, имеются многочисленные сооружения и устройства, которые расположены вдоль пути и над ним. К ним относятся пассажирские платформы, здания, опоры контактной сети, сигнальные и путевые знаки, приводы электрической централизации стрелок, путепроводы, мосты и др.
Для обеспечения безопасности движения поездов требуется, чтобы локомотивы, вагоны, грузы на открытом подвижном составе могли свободно проходить, не задевая сооружений и устройств. Эти требования обеспечиваются соблюдением габаритов.

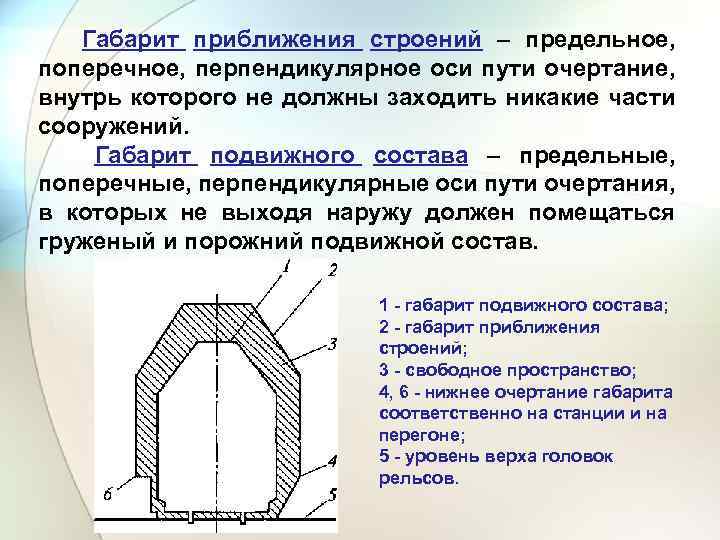

Габарит приближения строений – предельное, поперечное, перпендикулярное оси пути очертание, внутрь которого не должны заходить никакие части сооружений. Габарит подвижного состава – предельные, поперечные, перпендикулярные оси пути очертания, в которых не выходя наружу должен помещаться груженый и порожний подвижной состав. 1 - габарит подвижного состава; 2 - габарит приближения строений; 3 - свободное пространство; 4, 6 - нижнее очертание габарита соответственно на станции и на перегоне; 5 - уровень верха головок рельсов.

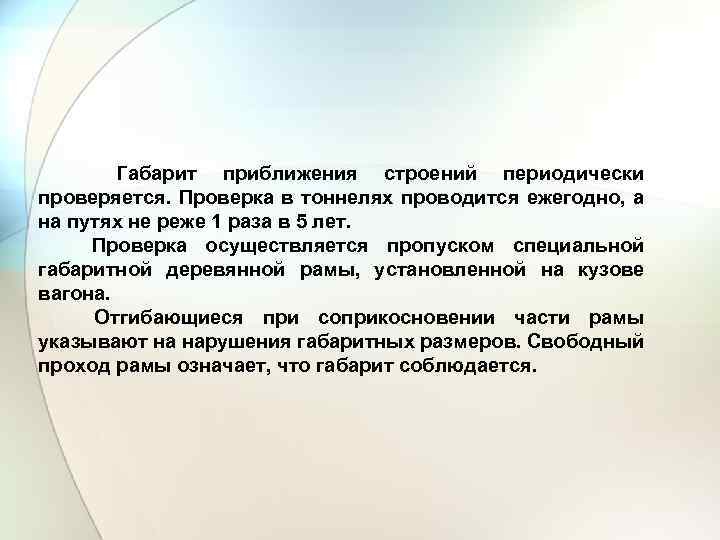

Габарит приближения строений периодически проверяется. Проверка в тоннелях проводится ежегодно, а на путях не реже 1 раза в 5 лет. Проверка осуществляется пропуском специальной габаритной деревянной рамы, установленной на кузове вагона. Отгибающиеся при соприкосновении части рамы указывают на нарушения габаритных размеров. Свободный проход рамы означает, что габарит соблюдается.
Негабаритные грузы могут быть перевезены при соблюдении специальных мер предосторожности. Для проверки габаритности грузов, погруженных на открытый подвижной состав, их пропускают через габаритные ворота, устанавливаемые в местах массовой погрузки. Изменение положения планки укажет место негабаритности. Железные дороги принимают к перевозке и негабаритные грузы, то есть такие, которые будучи погруженными на подвижной состав, выходят за пределы габарита погрузки. Габаритные ворота

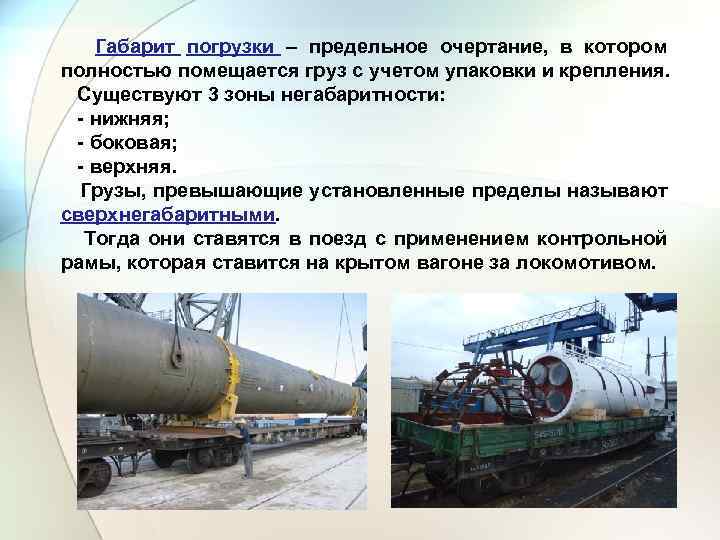

Габарит погрузки – предельное очертание, в котором полностью помещается груз с учетом упаковки и крепления. Существуют 3 зоны негабаритности: - нижняя; - боковая; - верхняя. Грузы, превышающие установленные пределы называют сверхнегабаритными. Тогда они ставятся в поезд с применением контрольной рамы, которая ставится на крытом вагоне за локомотивом.
