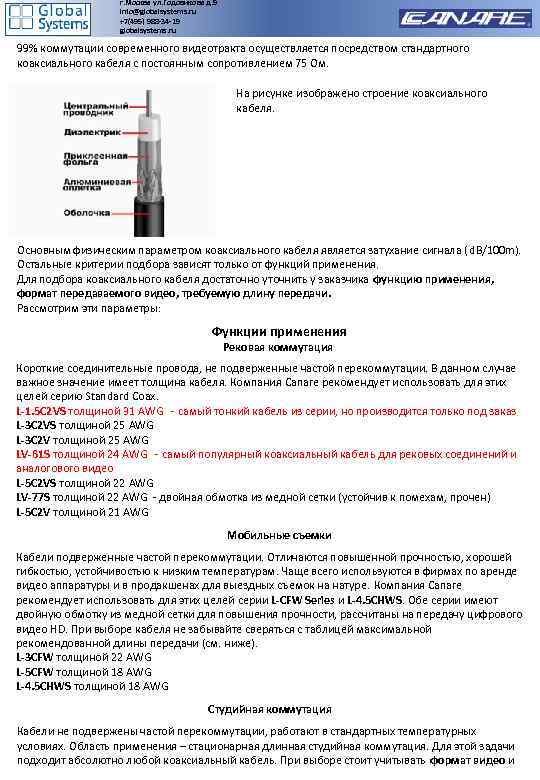

г. Москва ул. Годовикова д. 9 info@globalsystems. ru +7(495) 988 -34 -19 globalsystems. ru 99% коммутации современного видеотракта осуществляется посредством стандартного коаксиального кабеля с постоянным сопротивлением 75 Ом. На рисунке изображено строение коаксиального кабеля. Основным физическим параметром коаксиального кабеля является затухание сигнала ( d. B/100 m). Остальные критерии подбора зависят только от функций применения. Для подбора коаксиального кабеля достаточно уточнить у заказчика функцию применения, формат передаваемого видео, требуемую длину передачи. Рассмотрим эти параметры: Функции применения Рековая коммутация Короткие соединительные провода, не подверженные частой перекоммутации. В данном случае важное значение имеет толщина кабеля. Компания Canare рекомендует использовать для этих целей серию Standard Coax. L-1. 5 C 2 VS толщиной 31 AWG - самый тонкий кабель из серии, но производится только под заказ L-3 C 2 VS толщиной 25 AWG L-3 C 2 V толщиной 25 AWG LV-61 S толщиной 24 AWG - самый популярный коаксиальный кабель для рековых соединений и аналогового видео L-5 C 2 VS толщиной 22 AWG LV-77 S толщиной 22 AWG - двойная обмотка из медной сетки (устойчив к помехам, прочен) L-5 C 2 V толщиной 21 AWG Мобильные съемки Кабели подверженные частой перекоммутации. Отличаются повышенной прочностью, хорошей гибкостью, устойчивостью к низким температурам. Чаще всего используются в фирмах по аренде видео аппаратуры и в продакшенах для выездных съемок на натуре. Компания Canare рекомендует использовать для этих целей серии L-CFW Series и L-4. 5 CHWS. Обе серии имеют двойную обмотку из медной сетки для повышения прочности, рассчитаны на передачу цифрового видео HD. При выборе кабеля не забывайте сверяться с таблицей максимальной рекомендованной длины передачи (см. ниже). L-3 CFW толщиной 22 AWG L-5 CFW толщиной 18 AWG L-4. 5 CHWS толщиной 18 AWG Студийная коммутация Кабели не подвержены частой перекоммутации, работают в стандартных температурных условиях. Область применения – стационарная длинная студийная коммутация. Для этой задачи подходит абсолютно любой коаксиальный кабель. При выборе стоит учитывать формат видео и

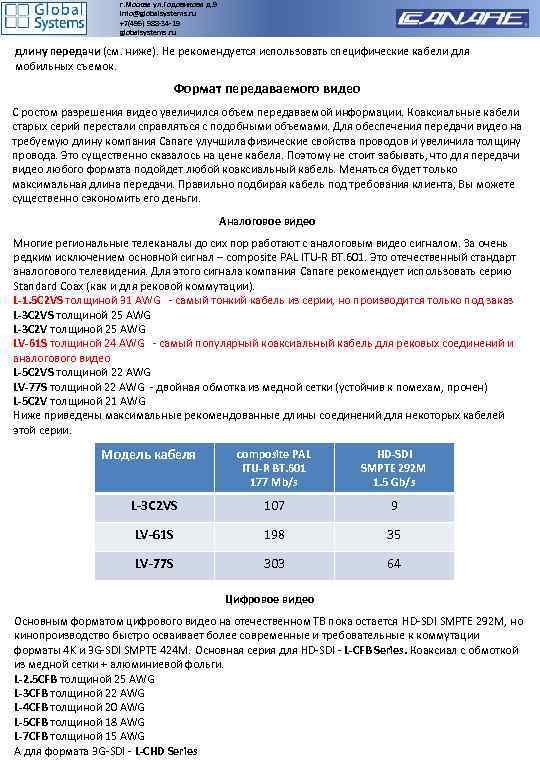

г. Москва ул. Годовикова д. 9 info@globalsystems. ru +7(495) 988 -34 -19 globalsystems. ru длину передачи (см. ниже). Не рекомендуется использовать специфические кабели для мобильных съемок. Формат передаваемого видео С ростом разрешения видео увеличился объем передаваемой информации. Коаксиальные кабели старых серий перестали справляться с подобными объемами. Для обеспечения передачи видео на требуемую длину компания Canare улучшила физические свойства проводов и увеличила толщину провода. Это существенно сказалось на цене кабеля. Поэтому не стоит забывать, что для передачи видео любого формата подойдет любой коаксиальный кабель. Меняться будет только максимальная длина передачи. Правильно подбирая кабель под требования клиента, Вы можете существенно сэкономить его деньги. Аналоговое видео Многие региональные телеканалы до сих пор работают с аналоговым видео сигналом. За очень редким исключением основной сигнал – composite PAL ITU-R BT. 601. Это отечественный стандарт аналогового телевидения. Для этого сигнала компания Canare рекомендует использовать серию Standard Coax (как и для рековой коммутации). L-1. 5 C 2 VS толщиной 31 AWG - самый тонкий кабель из серии, но производится только под заказ L-3 C 2 VS толщиной 25 AWG L-3 C 2 V толщиной 25 AWG LV-61 S толщиной 24 AWG - самый популярный коаксиальный кабель для рековых соединений и аналогового видео L-5 C 2 VS толщиной 22 AWG LV-77 S толщиной 22 AWG - двойная обмотка из медной сетки (устойчив к помехам, прочен) L-5 C 2 V толщиной 21 AWG Ниже приведены максимальные рекомендованные длины соединений для некоторых кабелей этой серии. Модель кабеля composite PAL ITU-R BT. 601 177 Mb/s HD-SDI SMPTE 292 M 1. 5 Gb/s L-3 C 2 VS 107 9 LV-61 S 198 35 LV-77 S 303 64 Цифровое видео Основным форматом цифрового видео на отечественном ТВ пока остается HD-SDI SMPTE 292 M, но кинопроизводство быстро осваивает более современные и требовательные к коммутации форматы 4 K и 3 G-SDI SMPTE 424 M. Основная серия для HD-SDI - L-CFB Series. Коаксиал с обмоткой из медной сетки + алюминиевой фольги. L-2. 5 CFB толщиной 25 AWG L-3 CFB толщиной 22 AWG L-4 CFB толщиной 20 AWG L-5 CFB толщиной 18 AWG L-7 CFB толщиной 15 AWG А для формата 3 G-SDI - L-CHD Series

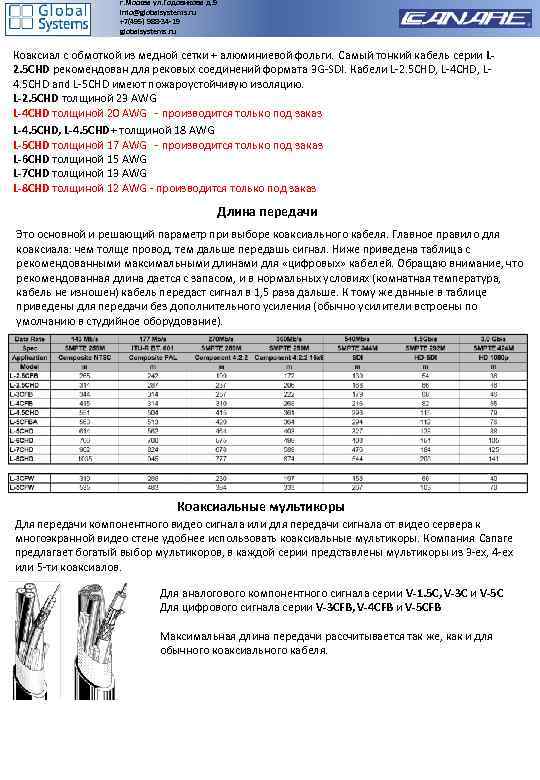

г. Москва ул. Годовикова д. 9 info@globalsystems. ru +7(495) 988 -34 -19 globalsystems. ru Коаксиал с обмоткой из медной сетки + алюминиевой фольги. Самый тонкий кабель серии L 2. 5 CHD рекомендован для рековых соединений формата 3 G-SDI. Кабели L-2. 5 CHD, L-4 CHD, L 4. 5 CHD and L-5 CHD имеют пожароустойчивую изоляцию. L-2. 5 CHD толщиной 23 AWG L-4 CHD толщиной 20 AWG - производится только под заказ L-4. 5 CHD, L-4. 5 CHD+ толщиной 18 AWG L-5 CHD толщиной 17 AWG - производится только под заказ L-6 CHD толщиной 15 AWG L-7 CHD толщиной 13 AWG L-8 CHD толщиной 12 AWG - производится только под заказ Длина передачи Это основной и решающий параметр при выборе коаксиального кабеля. Главное правило для коаксиала: чем толще провод, тем дальше передашь сигнал. Ниже приведена таблица с рекомендованными максимальными длинами для «цифровых» кабелей. Обращаю внимание, что рекомендованная длина дается с запасом, и в нормальных условиях (комнатная температура, кабель не изношен) кабель передаст сигнал в 1, 5 раза дальше. К тому же данные в таблице приведены для передачи без дополнительного усиления (обычно усилители встроены по умолчанию в студийное оборудование). Коаксиальные мультикоры Для передачи компонентного видео сигнала или для передачи сигнала от видео сервера к многоэкранной видео стене удобнее использовать коаксиальные мультикоры. Компания Canare предлагает богатый выбор мультикоров, в каждой серии представлены мультикоры из 3 -ех, 4 -ех или 5 -ти коаксиалов. Для аналогового компонентного сигнала серии V-1. 5 C, V-3 C и V-5 C Для цифрового сигнала серии V-3 CFB, V-4 CFB и V-5 CFB Максимальная длина передачи рассчитывается так же, как и для обычного коаксиального кабеля.

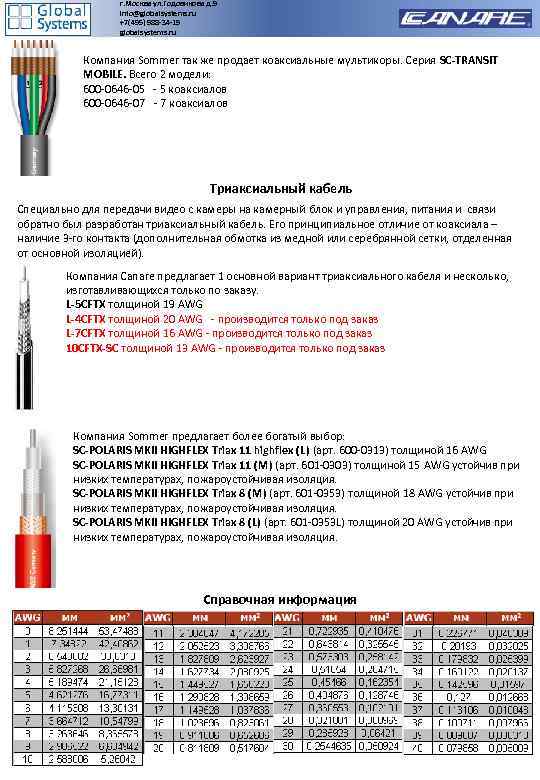

г. Москва ул. Годовикова д. 9 info@globalsystems. ru +7(495) 988 -34 -19 globalsystems. ru Компания Sommer так же продает коаксиальные мультикоры. Серия SC-TRANSIT MOBILE. Всего 2 модели: 600 -0646 -05 - 5 коаксиалов 600 -0646 -07 - 7 коаксиалов Триаксиальный кабель Специально для передачи видео с камеры на камерный блок и управления, питания и связи обратно был разработан триаксиальный кабель. Его принципиальное отличие от коаксиала – наличие 3 -го контакта (дополнительная обмотка из медной или серебрянной сетки, отделенная от основной изоляцией). Компания Canare предлагает 1 основной вариант триаксиального кабеля и несколько, изготавливающихся только по заказу. L-5 CFTX толщиной 19 AWG L-4 CFTX толщиной 20 AWG - производится только под заказ L-7 CFTX толщиной 16 AWG - производится только под заказ 10 CFTX-SC толщиной 13 AWG - производится только под заказ Компания Sommer предлагает более богатый выбор: SC-POLARIS MKII HIGHFLEX Triax 11 highflex (L) (арт. 600 -0313) толщиной 16 AWG SC-POLARIS MKII HIGHFLEX Triax 11 (M) (арт. 601 -0303) толщиной 15 AWG устойчив при низких температурах, пожароустойчивая изоляция. SC-POLARIS MKII HIGHFLEX Triax 8 (M) (арт. 601 -0353) толщиной 18 AWG устойчив при низких температурах, пожароустойчивая изоляция. SC-POLARIS MKII HIGHFLEX Triax 8 (L) (арт. 601 -0353 L) толщиной 20 AWG устойчив при низких температурах, пожароустойчивая изоляция. Справочная информация
