ФУНТДАМЕНТАЛЬНЫЕ ПОНЯТИЯ КОМПЛЕКТАЦИЯ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ ПРОЕКТ УЗБЕКИСТАНА Май

ФУНТДАМЕНТАЛЬНЫЕ ПОНЯТИЯ КОМПЛЕКТАЦИЯ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ ПРОЕКТ УЗБЕКИСТАНА Май 2014

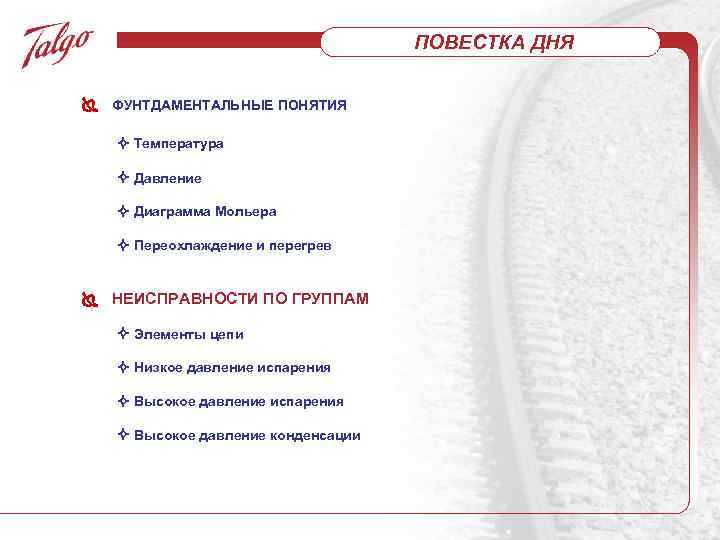

ПОВЕСТКА ДНЯ ФУНТДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Температура Давление Диаграмма Мольера Переохлаждение и перегрев НЕИСПРАВНОСТИ ПО ГРУППАМ Элементы цепи Низкое давление испарения Высокое давление конденсации

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ 1. Вся жидкость, испаряясь, поглощает тепло из окружающей среды.

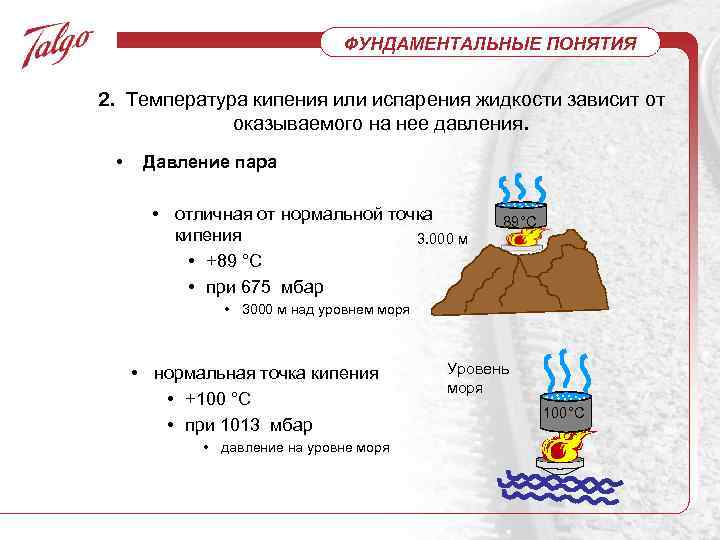

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ 2. Температура кипения или испарения жидкости зависит от оказываемого на нее давления. • Давление пара • отличная от нормальной точка кипения 3. 000 м • +89 °C • при 675 мбар 89°C • 3000 м над уровнем моря • нормальная точка кипения • +100 °C • при 1013 мбар • давление на уровне моря Уровень моря 100°C

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ 3. Пар может превратиться в жидкость, если будет сжат и охлажден надлежайшим образом.

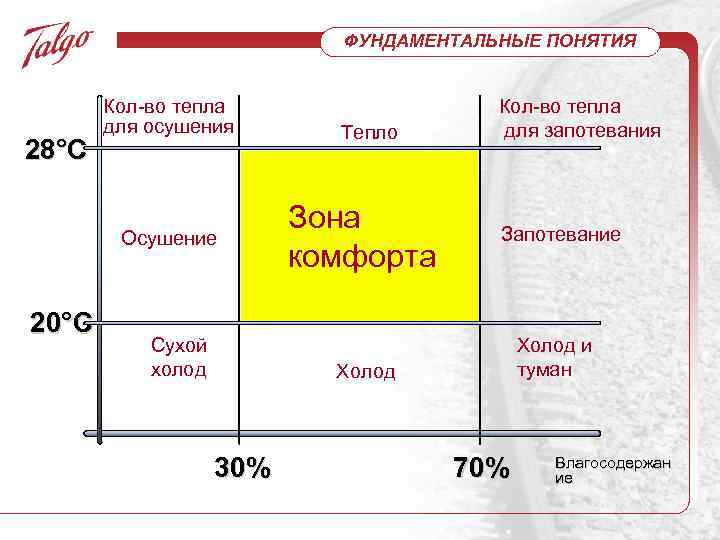

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ 28°C Кол-во тепла для осушения Осушение 20°C Сухой холод Тепло Зона комфорта Кол-во тепла для запотевания Запотевание Холод и туман Холод 30% 70% Влагосодержан ие

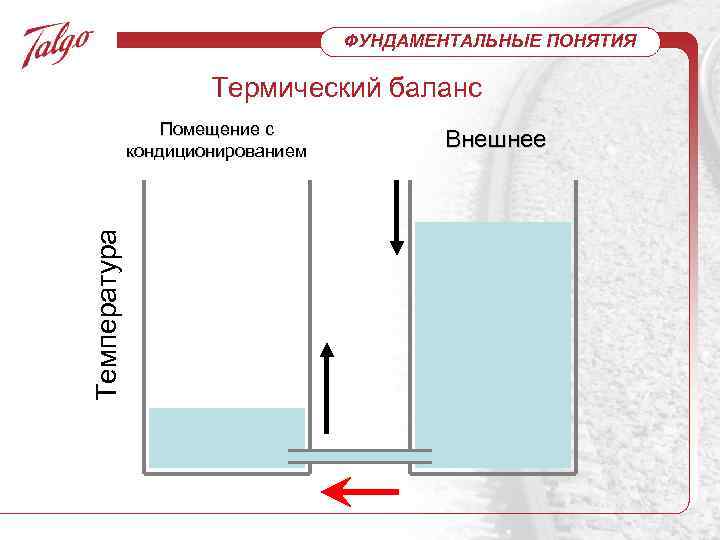

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Термический баланс Температура Помещение с кондиционированием Внешнее

ФУНТДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Термический баланс Температура Помещение без кондиционирования Внешнее

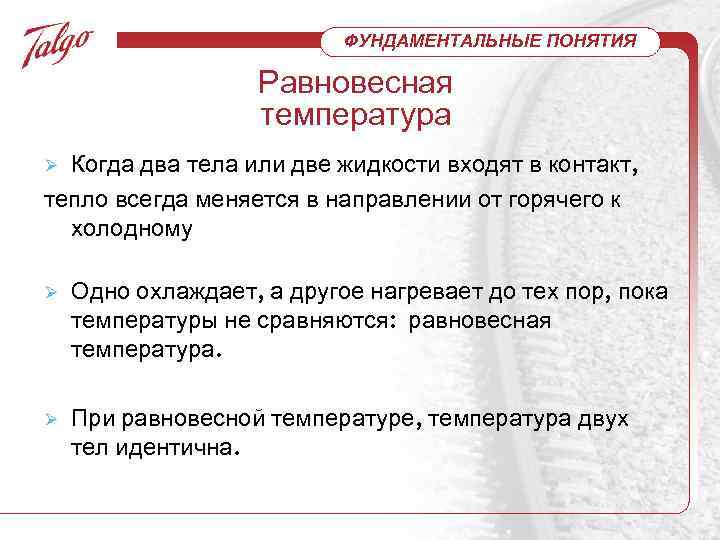

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Равновесная температура Когда два тела или две жидкости входят в контакт, тепло всегда меняется в направлении от горячего к холодному Ø Ø Одно охлаждает, а другое нагревает до тех пор, пока температуры не сравняются: равновесная температура. Ø При равновесной температуре, температура двух тел идентична.

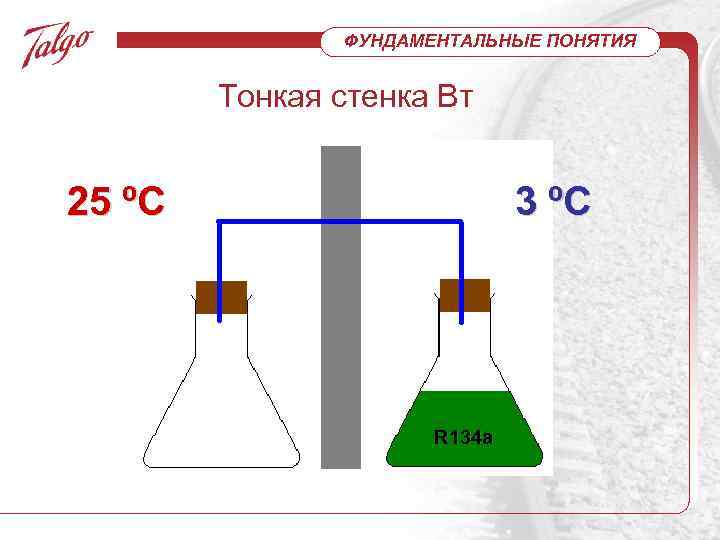

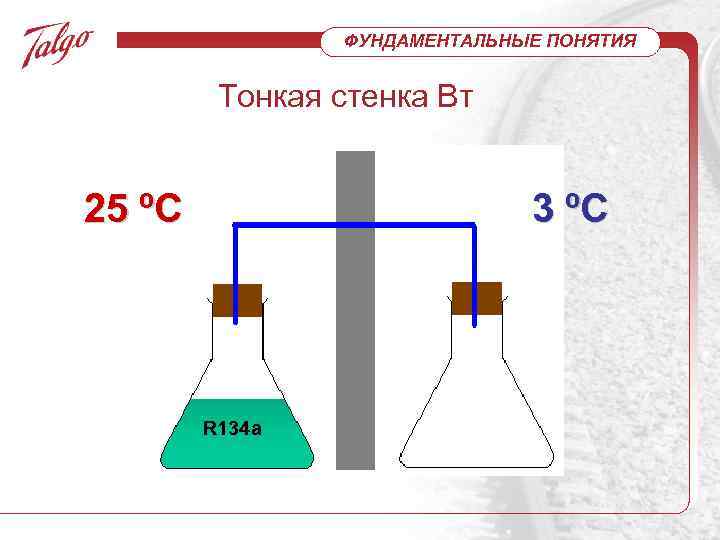

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Тонкая стенка Вт 25 ºC 3 ºC R 134 a

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ ТЕМПЕРАТУРА: это напряженность или ощущение холода или тепла, которое возникает из-за контакта с телом. Для ее измерения используется термометр. Имеются различные единицы измерения температуры: Испарение воды °C °F K Единица измерения градус Цельсия °C Таяние льда 0°C Испарение воды 100°C 100 212 373 50 122 323 Таяние льда 0 32 273 Единица измерения градус Фаренгейта °F Таяние льда 32°F Испарение воды 212°F Единица измерения Кельвин Таяние льда Испарение воды K 273 K 373 K

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Давление: это сила, которая оказывается на поверхность 760 мм ртутного столба В VII веке Эванджелиста Торричелли доказал, что атмосфера оказывает давление, изменяющееся в зависимости от высоты. В действительности, на уровне моря этот вес эквивалентен весу ртутного столба высотой в 760 мм с сечением 1 см 2 Поскольку плотность ртути (Hg) составляет 13, 595 кг/см 3, на каждый см 2 поверхности оказывается давление 1, 033 кг (76 x 13, 595), что соответствует 1 атмосфере (атм). В международной системе единиц измерения обычно используется бар, эквивалентный давлению в 0, 9807 кг/см 2

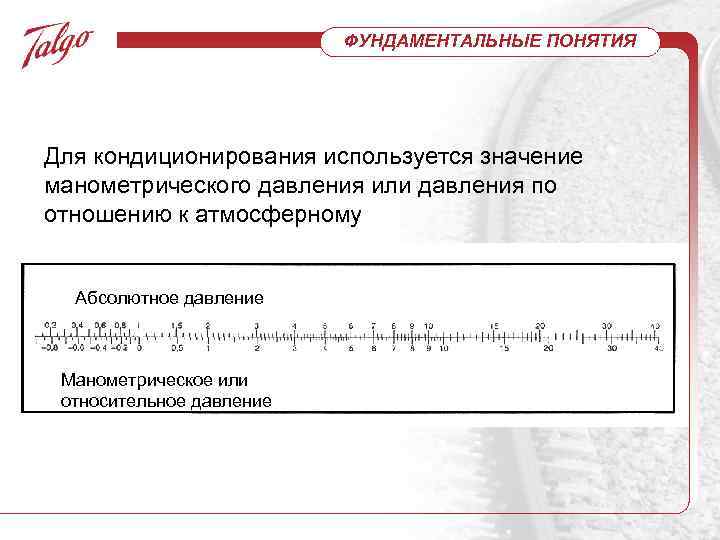

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Для кондиционирования используется значение манометрического давления или давления по отношению к атмосферному Абсолютное давление Манометрическое или относительное давление

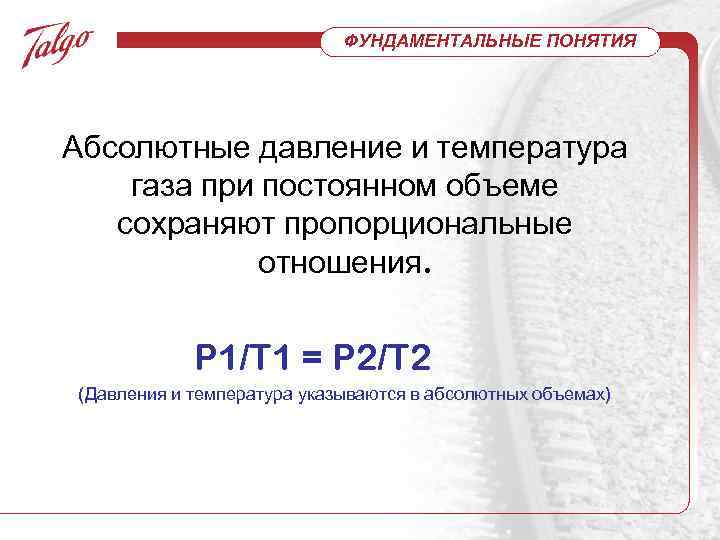

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Абсолютные давление и температура газа при постоянном объеме сохраняют пропорциональные отношения. P 1/T 1 = P 2/T 2 (Давления и температура указываются в абсолютных объемах)

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Задание: Вечером в июле оборудование заправляется азотом для проверки герметичности. Температура окружающей среды - 27ºC. Манометр показывает давление 10, 8 бар. На следующий день с утра манометр показал давление 10, 4 бар, и температура упала до 17ºC. Можем ли мы сделать вывод, что контур негерметичен?

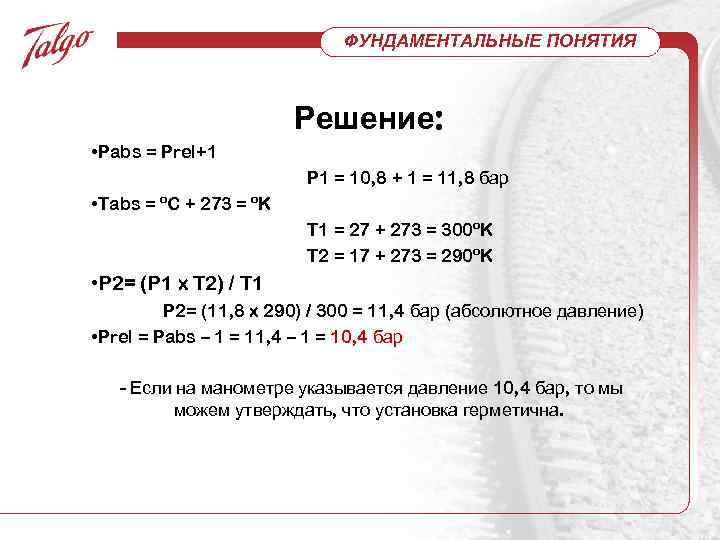

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Решение: • Pabs = Prel+1 P 1 = 10, 8 + 1 = 11, 8 бар • Tabs = ºC + 273 = ºK T 1 = 27 + 273 = 300ºK T 2 = 17 + 273 = 290ºK • P 2= (P 1 x T 2) / T 1 P 2= (11, 8 x 290) / 300 = 11, 4 бар (абсолютное давление) • Prel = Pabs – 1 = 11, 4 – 1 = 10, 4 бар - Если на манометре указывается давление 10, 4 бар, то мы можем утверждать, что установка герметична.

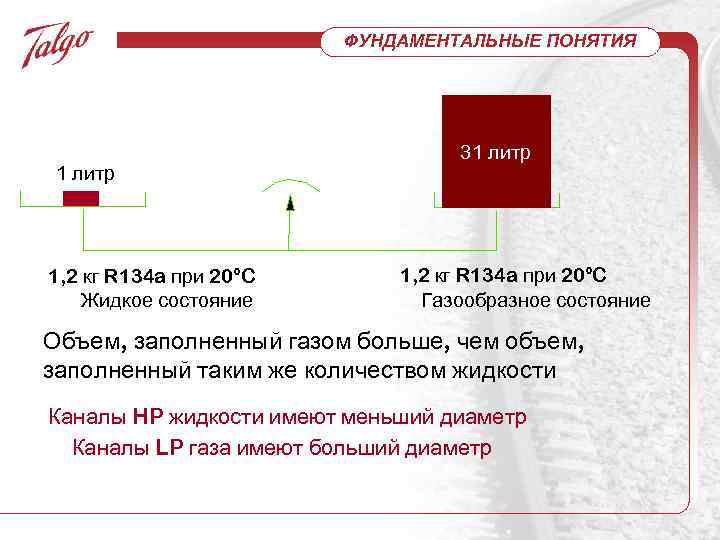

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ 1 литр 1, 2 кг R 134 a при 20°C Жидкое состояние 31 литр 1, 2 кг R 134 a при 20°C Газообразное состояние Объем, заполненный газом больше, чем объем, заполненный таким же количеством жидкости Каналы HP жидкости имеют меньший диаметр Каналы LP газа имеют больший диаметр

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Специфическое тепло связано с тепловой энергией тела. Оно рассчитывается в калориях, которые соотносятся с количеством тепла, необходимого для выделения 1 г дистиллированной воды при давлении в 1 атм для увеличения ее температуры с 14, 5 до 15, 5 °C. Имеются различные единицы измерения Ккал = 1000 кал = 4, 187 Дж Дж = 0, 239 кал (Джоуль в Международной системе единиц) Ватт = 0, 860 кал к. Вт = 860 кал BTU = 252 кал (Британская тепловая единица)

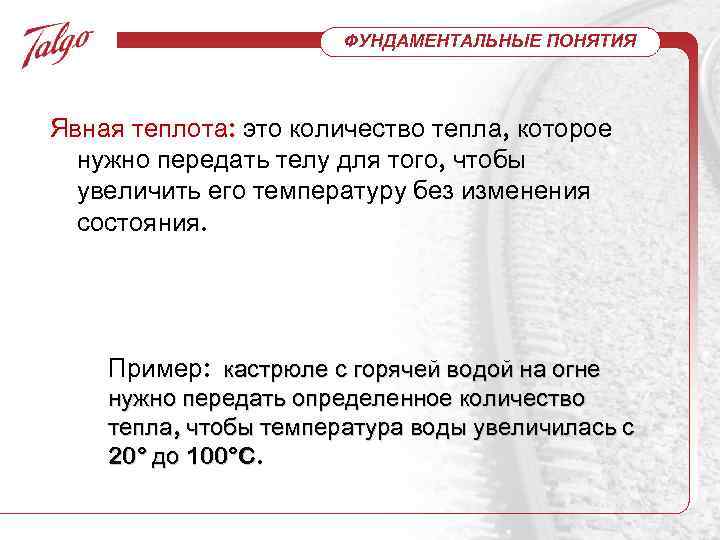

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Явная теплота: это количество тепла, которое нужно передать телу для того, чтобы увеличить его температуру без изменения состояния. Пример: кастрюле с горячей водой на огне нужно передать определенное количество тепла, чтобы температура воды увеличилась с 20° до 100°C.

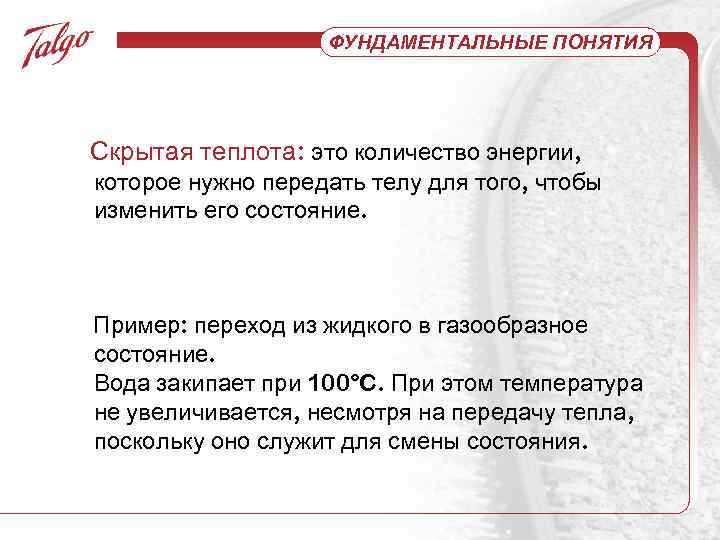

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Скрытая теплота: это количество энергии, которое нужно передать телу для того, чтобы изменить его состояние. Пример: переход из жидкого в газообразное состояние. Вода закипает при 100°C. При этом температура не увеличивается, несмотря на передачу тепла, поскольку оно служит для смены состояния.

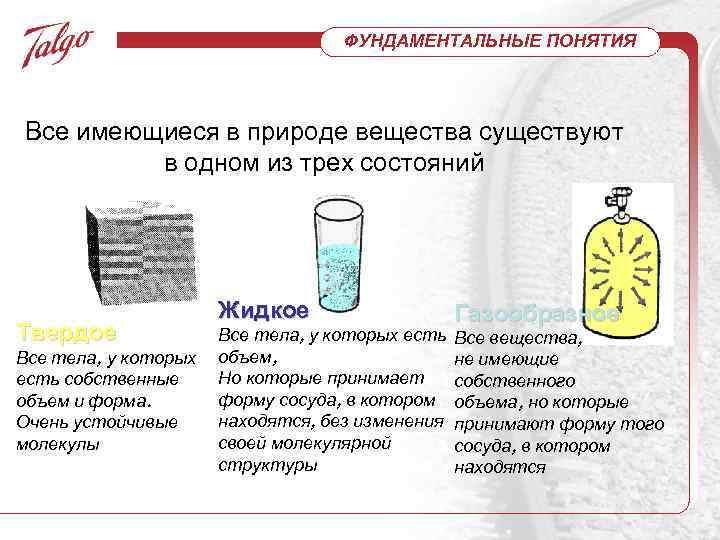

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Все имеющиеся в природе вещества существуют в одном из трех состояний Твердое Все тела, у которых есть собственные объем и форма. Очень устойчивые молекулы Жидкое Все тела, у которых есть объем, Но которые принимает форму сосуда, в котором находятся, без изменения своей молекулярной структуры Газообразное Все вещества, не имеющие собственного объема, но которые принимают форму того сосуда, в котором находятся

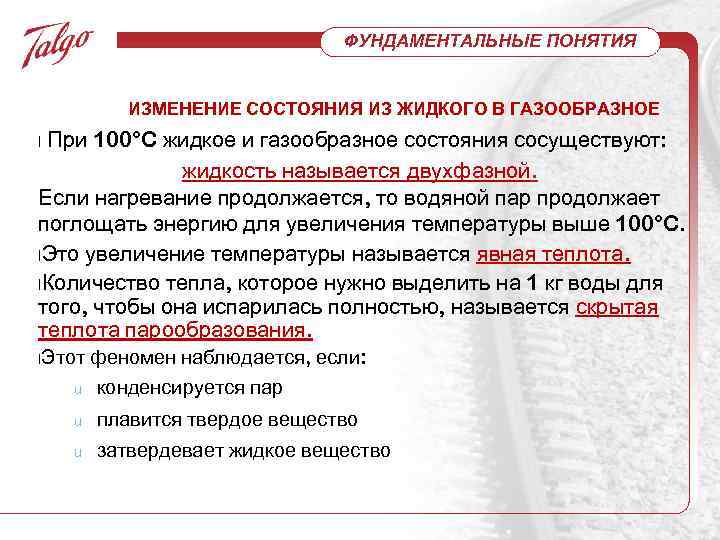

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ ИЗМЕНЕНИЕ СОСТОЯНИЯ ИЗ ЖИДКОГО В ГАЗООБРАЗНОЕ При 100°C жидкое и газообразное состояния сосуществуют: жидкость называется двухфазной. Если нагревание продолжается, то водяной пар продолжает поглощать энергию для увеличения температуры выше 100°C. l. Это увеличение температуры называется явная теплота. l. Количество тепла, которое нужно выделить на 1 кг воды для того, чтобы она испарилась полностью, называется скрытая теплота парообразования. l l. Этот феномен наблюдается, если: u конденсируется пар u плавится твердое вещество u затвердевает жидкое вещество

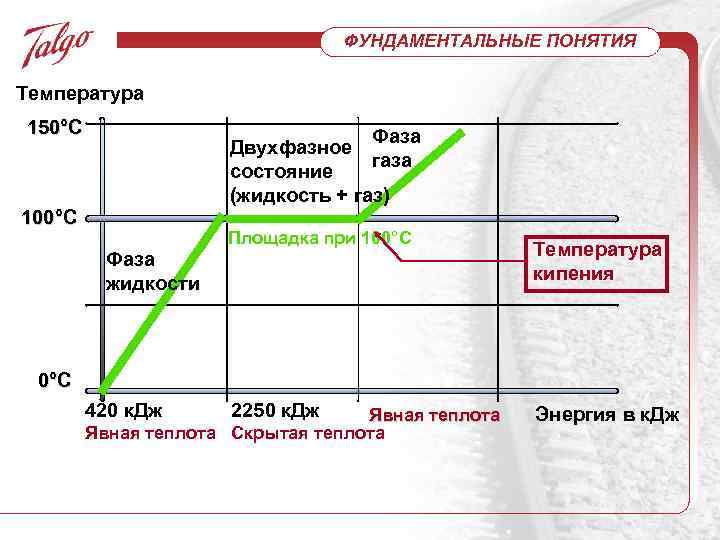

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Температура 150°C Фаза Двухфазное газа состояние (жидкость + газ) 100°C Площадка при 100°C Фаза жидкости Температура кипения 0°C 420 к. Дж 2250 к. Дж Явная теплота Скрытая теплота Энергия в к. Дж

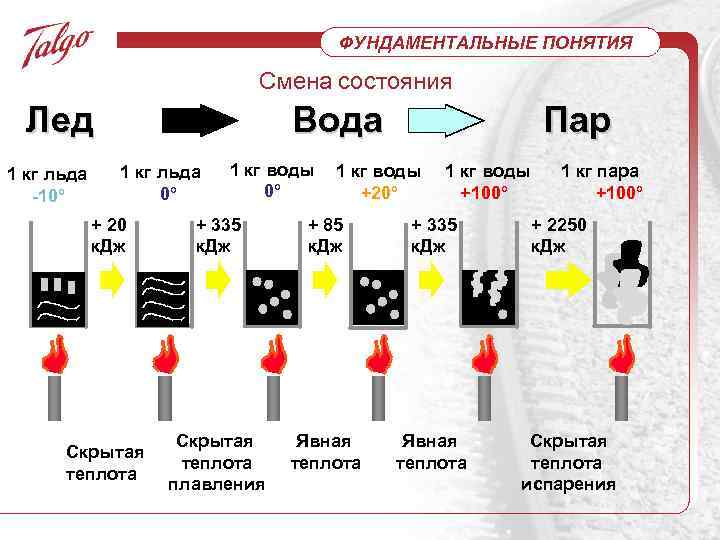

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Смена состояния Лед 1 кг льда -10° Вода 1 кг льда 0° 1 кг воды 0° Пар 1 кг воды +20° 1 кг воды +100° + 20 к. Дж + 335 к. Дж + 85 к. Дж + 335 к. Дж Скрытая теплота плавления Явная теплота 1 кг пара +100° + 2250 к. Дж Скрытая теплота испарения

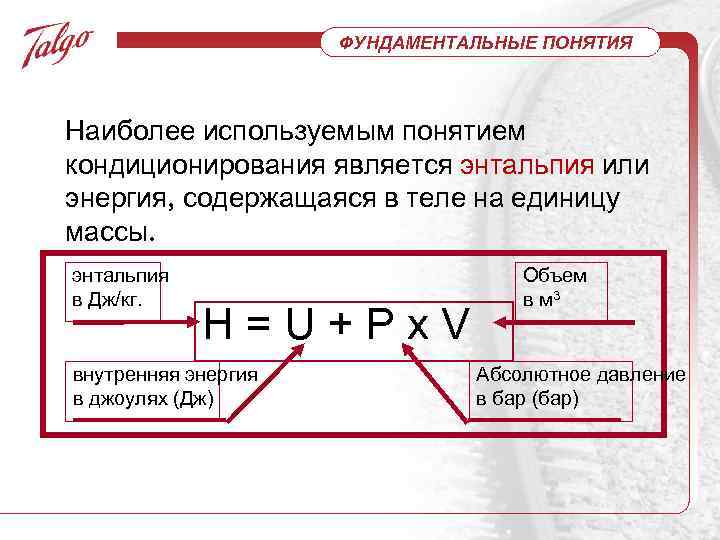

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Наиболее используемым понятием кондиционирования является энтальпия или энергия, содержащаяся в теле на единицу массы. энтальпия в Дж/кг. H=U+Px. V внутренняя энергия в джоулях (Дж) Объем в м 3 Абсолютное давление в бар (бар)

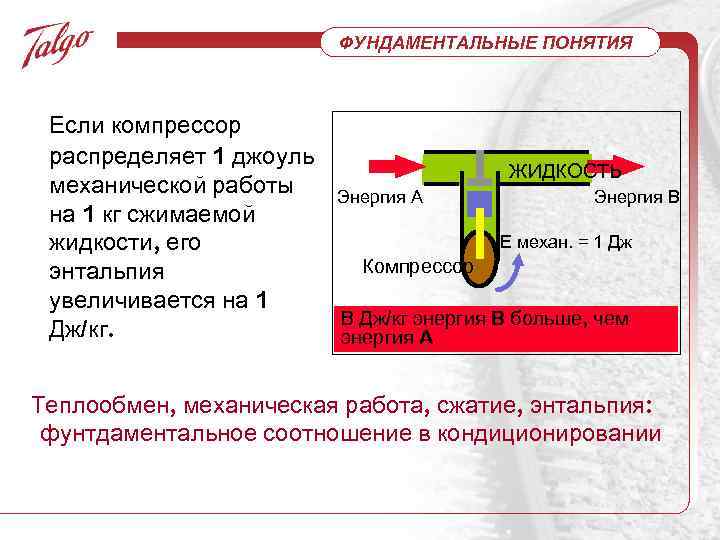

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Если компрессор распределяет 1 джоуль механической работы на 1 кг сжимаемой жидкости, его энтальпия увеличивается на 1 Дж/кг. ЖИДКОСТЬ Энергия А Энергия B E механ. = 1 Дж Компрессор В Дж/кг энергия B больше, чем энергия A Теплообмен, механическая работа, сжатие, энтальпия: фунтдаментальное соотношение в кондиционировании

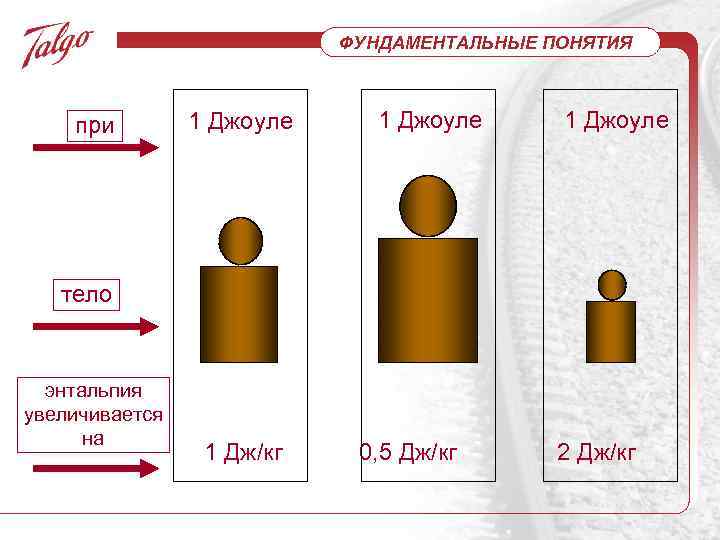

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ при 1 Джоуле тело энтальпия увеличивается на 1 Дж/кг 0, 5 Дж/кг 2 Дж/кг

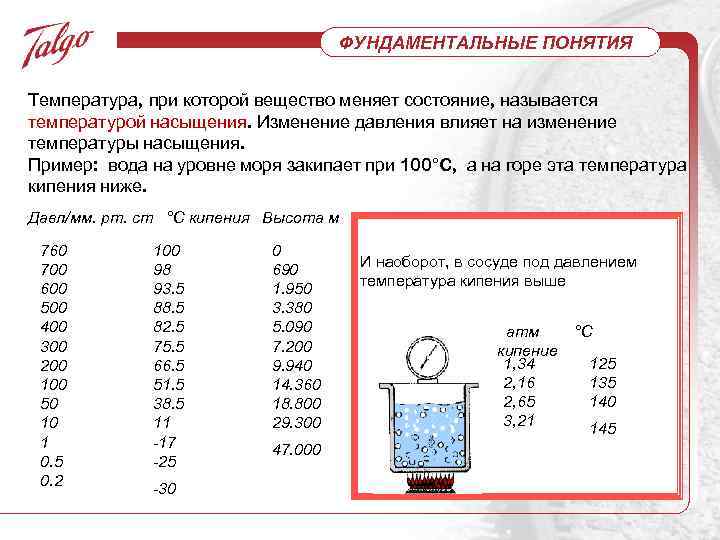

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Температура, при которой вещество меняет состояние, называется температурой насыщения. Изменение давления влияет на изменение температуры насыщения. Пример: вода на уровне моря закипает при 100°C, а на горе эта температура кипения ниже. Давл/мм. рт. ст °C кипения Высота м 760 700 600 500 400 300 200 100 50 10 1 0. 5 0. 2 100 98 93. 5 88. 5 82. 5 75. 5 66. 5 51. 5 38. 5 11 -17 -25 -30 0 690 1. 950 3. 380 5. 090 7. 200 9. 940 14. 360 18. 800 29. 300 47. 000 И наоборот, в сосуде под давлением температура кипения выше атм кипение 1, 34 2, 16 2, 65 3, 21 °C 125 135 140 145

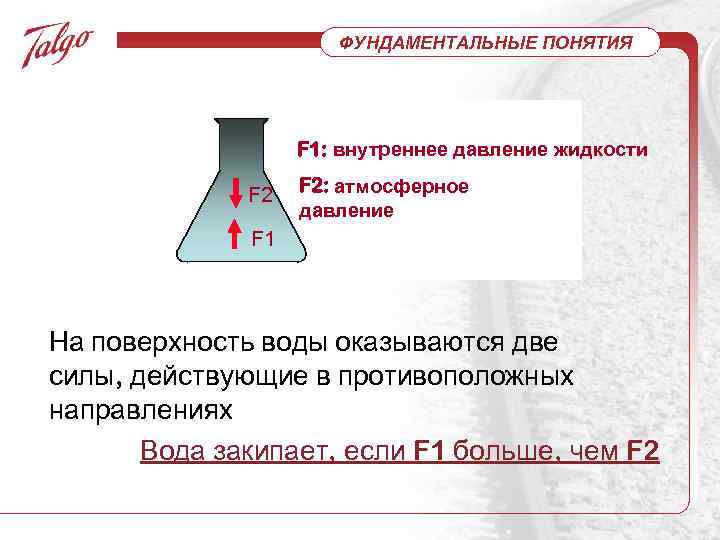

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ F 1: внутреннее давление жидкости F 2: атмосферное давление F 1 На поверхность воды оказываются две силы, действующие в противоположных направлениях Вода закипает, если F 1 больше, чем F 2

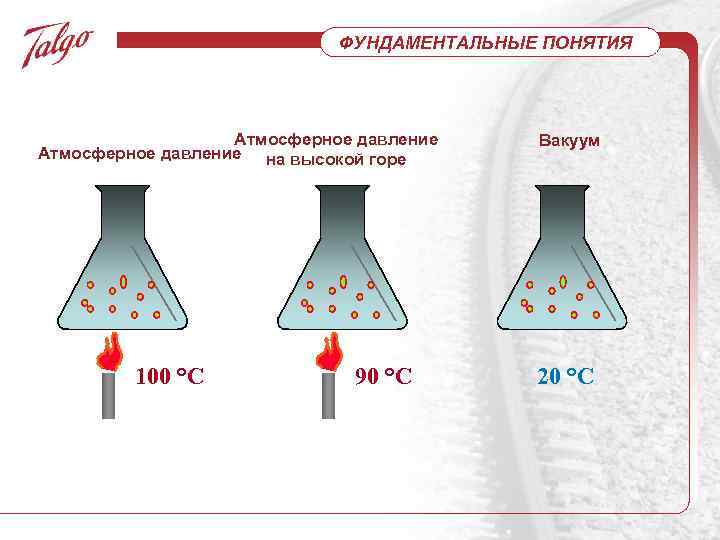

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Атмосферное давление на высокой горе 100 °C 90 °C Вакуум 20 °C

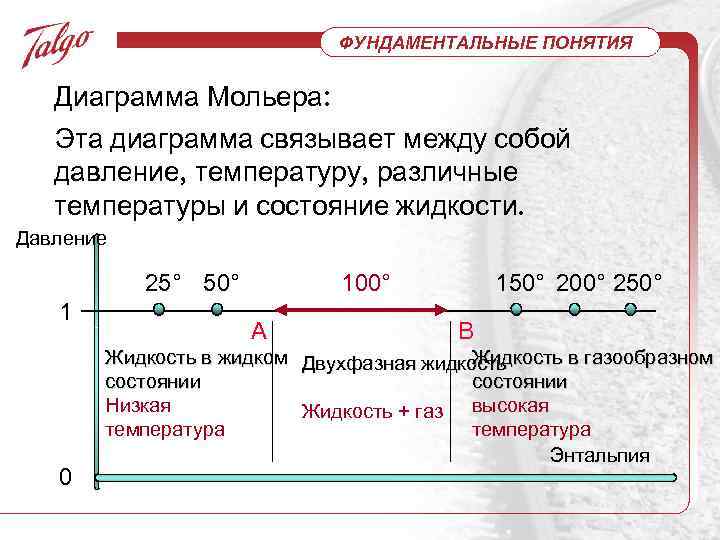

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: Эта диаграмма связывает между собой давление, температуру, различные температуры и состояние жидкости. Давление 25° 50° 1 0 100° A 150° 200° 250° B Жидкость в газообразном Жидкость в жидком Двухфазная жидкость состоянии Низкая Жидкость + газ высокая температура Энтальпия

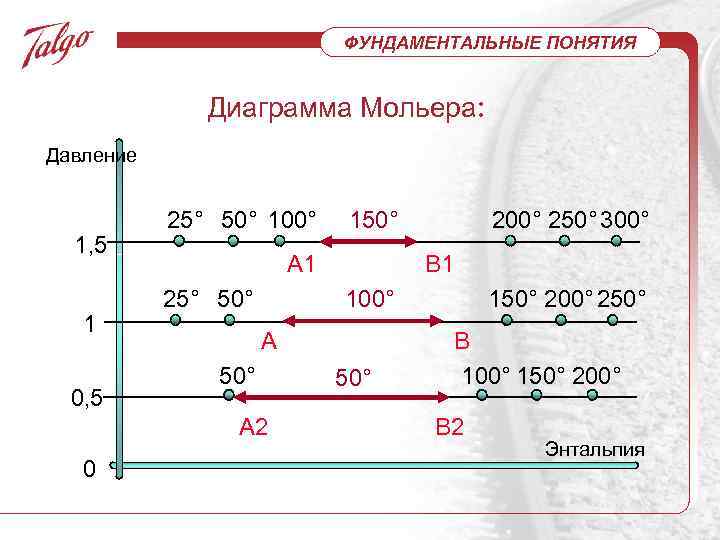

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: Давление 1, 5 1 0, 5 25° 50° 100° A 1 25° 50° 200° 250° 300° B 1 100° A 50° A 2 0 150° 200° 250° B 100° 150° 200° B 2 Энтальпия

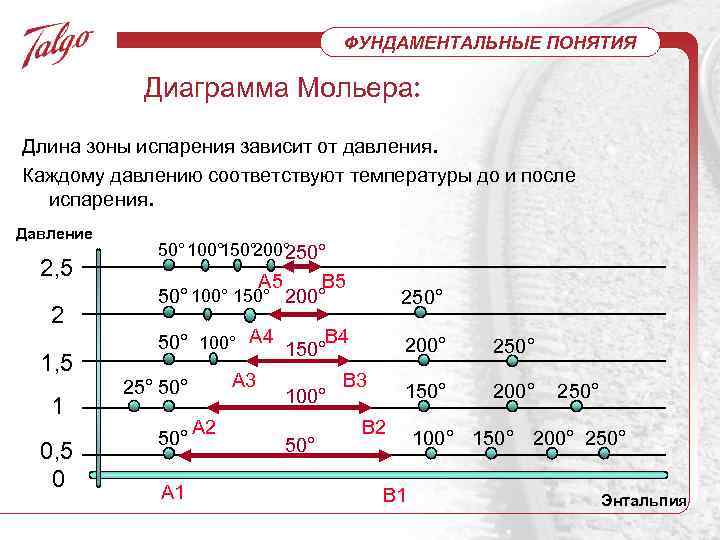

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: Длина зоны испарения зависит от давления. Каждому давлению соответствуют температуры до и после испарения. Давление 2, 5 2 1, 5 1 0, 5 0 50° 100° 150° 200° 250° A 5 B 5 50° 100° 150° 200° 250° 100° A 4 150°B 4 200° 250° 150° 200° A 3 25° 50° A 1 A 2 100° 50° B 3 B 2 B 1 250° 100° 150° 200° 250° Энтальпия

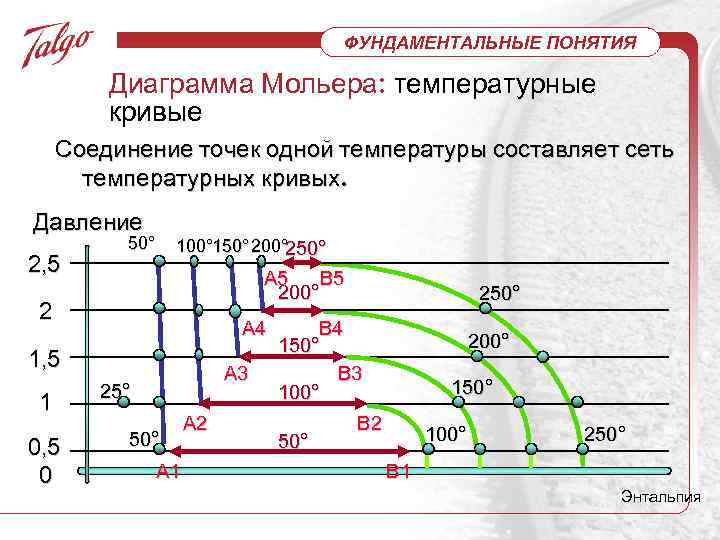

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: температурные кривые Соединение точек одной температуры составляет сеть температурных кривых. Давление 2, 5 50° 100° 150° 200° 250° A 5 B 5 200° 2 A 4 1, 5 1 0, 5 0 A 3 25° 50° A 1 A 2 250° B 4 150° B 3 100° 50° 200° 150° B 2 100° 250° B 1 Энтальпия

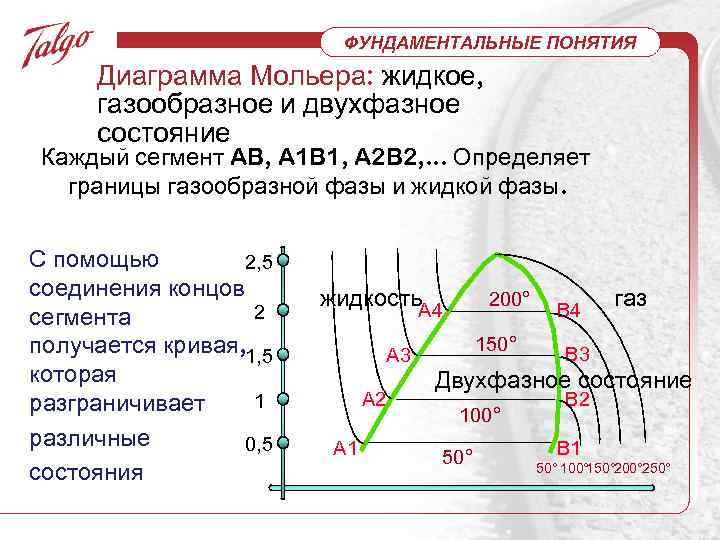

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: жидкое, газообразное и двухфазное состояние Каждый сегмент AB, A 1 B 1, A 2 B 2, . . . Определяет границы газообразной фазы и жидкой фазы. С помощью 2, 5 соединения концов 2 сегмента получается кривая, 1, 5 которая 1 разграничивает различные 0, 5 состояния жидкость. A 4 200° 150° A 3 A 2 A 1 B 4 газ B 3 Двухфазное состояние 100° 50° B 2 B 1 50° 100° 150° 200° 250°

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: критическая точка Давление, после которого невозможно превратить жидкость в газ, называется: Критическое давление Температура ( TC ) относящаяся к давлению на пике этого поля tc 2, 5 150° A 3 1, 5 A 2 1 0, 5 200° A 4 2 A 1 100° 50° B 4 B 3 B 2 B 1 50° 100° 150° 200° 250°

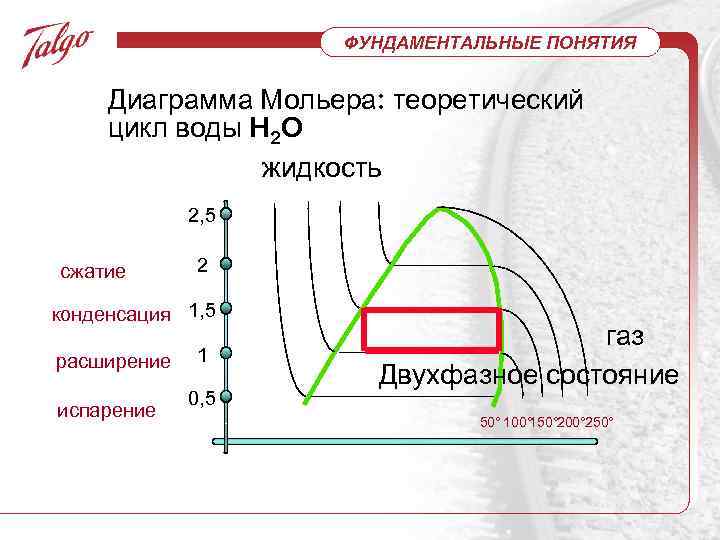

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Диаграмма Мольера: теоретический цикл воды H 2 O жидкость 2, 5 сжатие 2 конденсация 1, 5 расширение испарение 1 0, 5 газ Двухфазное состояние 50° 100° 150° 200° 250°

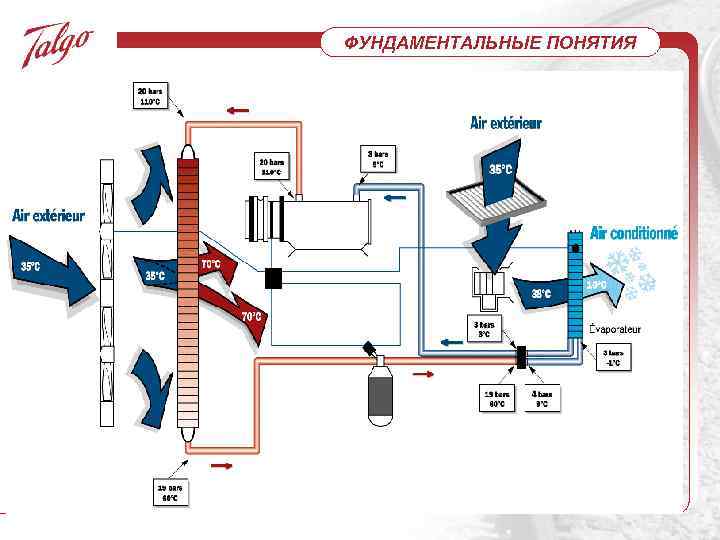

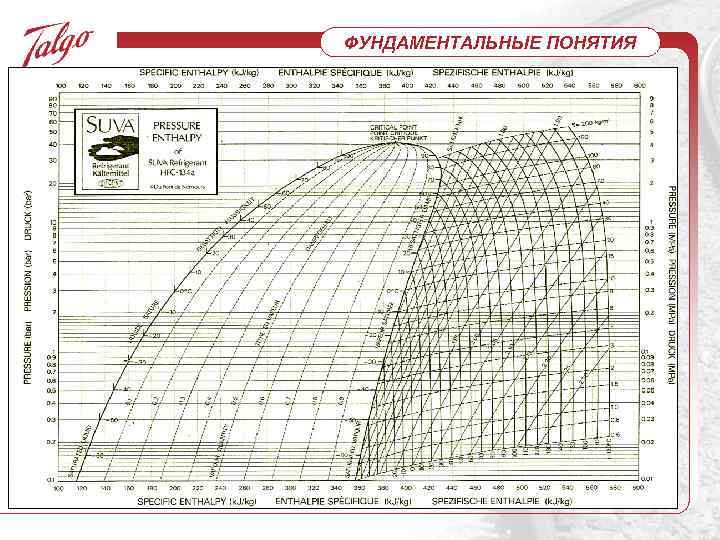

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ

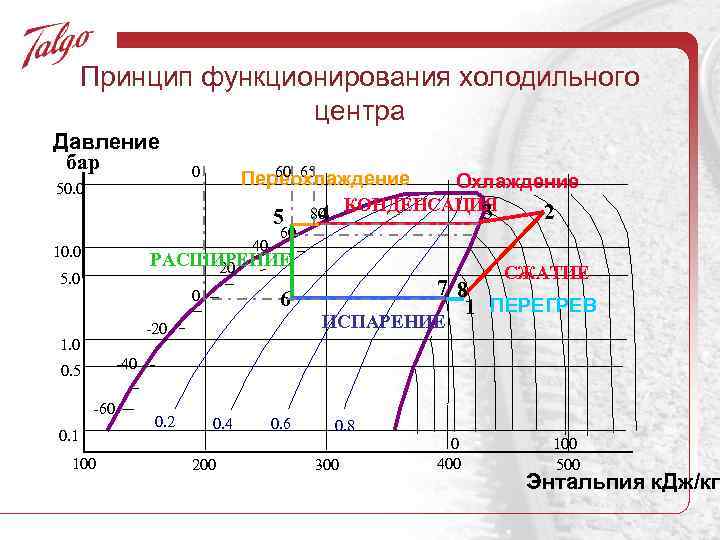

Принцип функционирования холодильного центра Давление бар 50. 0 0 60 65 Переохлаждение 5 40 10. 0 60 КОНДЕНСАЦИЯ 3 80 4 РАСШИРЕНИЕ 20 5. 0 7 8 1 ПЕРЕГРЕВ ИСПАРЕНИЕ -20 1. 0 2 СЖАТИЕ 6 0 Охлаждение -40 0. 5 -60 0. 1 100 0. 2 0. 4 200 0. 6 0. 8 300 0 400 100 500 Энтальпия к. Дж/кг.

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ

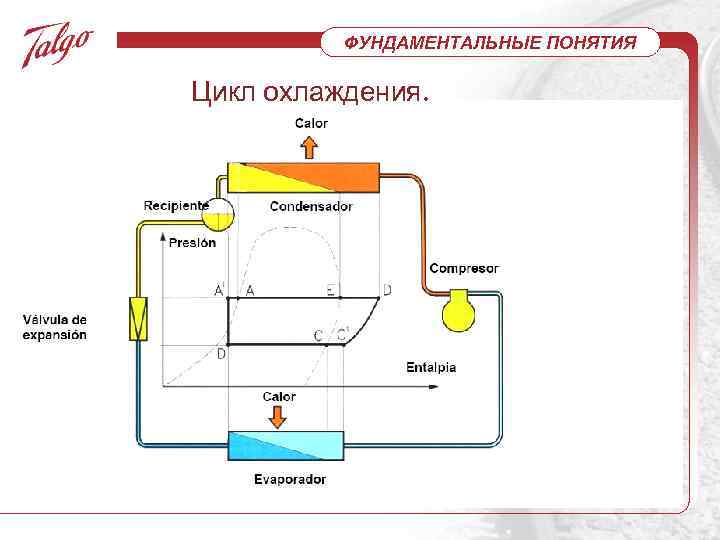

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Цикл охлаждения.

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Ø Жидкие хладагенты используются при кондиционировании, благодаря своей большой способности поглощения тепла. Ø Впоследствии они используются для охлаждения воздуха, поступающего в помещение. Ø Используемые жидкие хладагенты зависят от того, фиксированная ли установка или подвижная, и от требуемой температуры испарения жидкости. § Фиксированные установки со средневысокой температурой испарения (положительно холодной): R 407 c и R 410 a § Подвижные установки со средневысокой температурой испарения (положительно холодной): R 134 a § Фиксированные установки с низкой температурой испарения: R 404 a и R 507

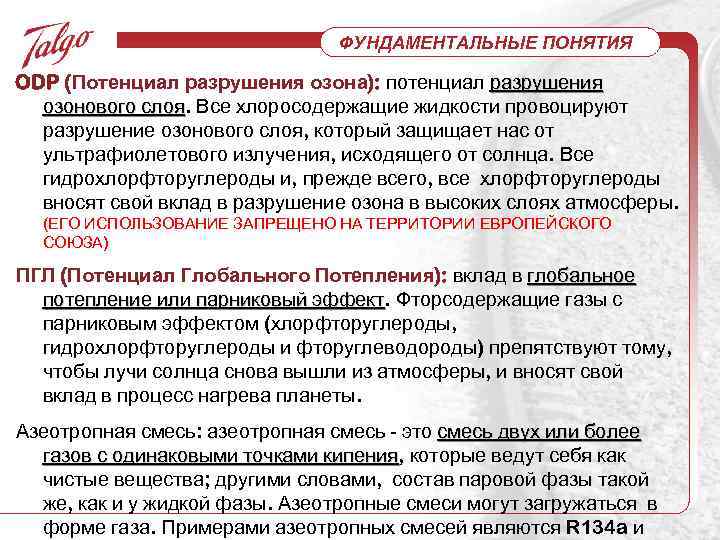

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ ODP (Потенциал разрушения озона): потенциал разрушения озонового слоя. Все хлоросодержащие жидкости провоцируют слоя разрушение озонового слоя, который защищает нас от ультрафиолетового излучения, исходящего от солнца. Все гидрохлорфторуглероды и, прежде всего, все хлорфторуглероды вносят свой вклад в разрушение озона в высоких слоях атмосферы. (ЕГО ИСПОЛЬЗОВАНИЕ ЗАПРЕЩЕНО НА ТЕРРИТОРИИ ЕВРОПЕЙСКОГО СОЮЗА) ПГЛ (Потенциал Глобального Потепления): вклад в глобальное потепление или парниковый эффект. Фторсодержащие газы с эффект парниковым эффектом (хлорфторуглероды, гидрохлорфторуглероды и фторуглеводороды) препятствуют тому, чтобы лучи солнца снова вышли из атмосферы, и вносят свой вклад в процесс нагрева планеты. Азеотропная смесь: азеотропная смесь - это смесь двух или более газов с одинаковыми точками кипения, которые ведут себя как кипения чистые вещества; другими словами, состав паровой фазы такой же, как и у жидкой фазы. Азеотропные смеси могут загружаться в форме газа. Примерами азеотропных смесей являются R 134 a и

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Понятия окружающей среды: парниковый эффект Газы с парниковым эффектом Озоновый слой

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Охлалители: паровое давление

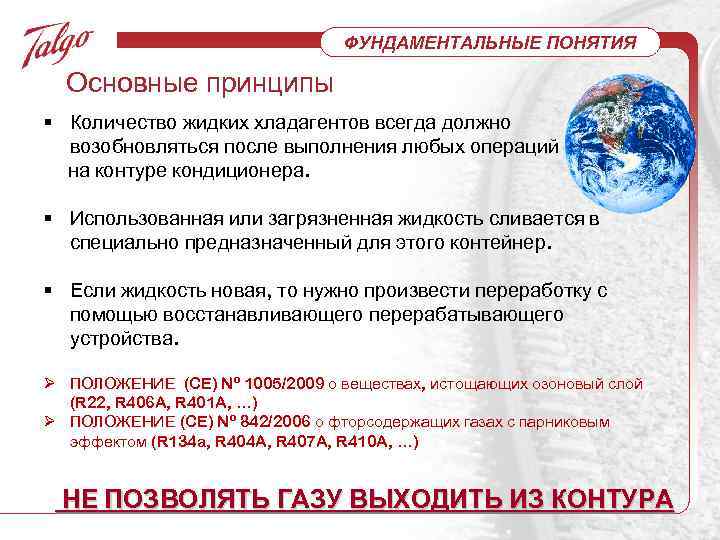

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Основные принципы § Количество жидких хладагентов всегда должно возобновляться после выполнения любых операций на контуре кондиционера. § Использованная или загрязненная жидкость сливается в специально предназначенный для этого контейнер. § Если жидкость новая, то нужно произвести переработку с помощью восстанавливающего перерабатывающего устройства. Ø ПОЛОЖЕНИЕ (CE) Nº 1005/2009 о веществах, истощающих озоновый слой (R 22, R 406 A, R 401 A, …) Ø ПОЛОЖЕНИЕ (CE) Nº 842/2006 о фторсодержащих газах с парниковым эффектом (R 134 a, R 404 A, R 407 A, R 410 A, …) НЕ ПОЗВОЛЯТЬ ГАЗУ ВЫХОДИТЬ ИЗ КОНТУРА

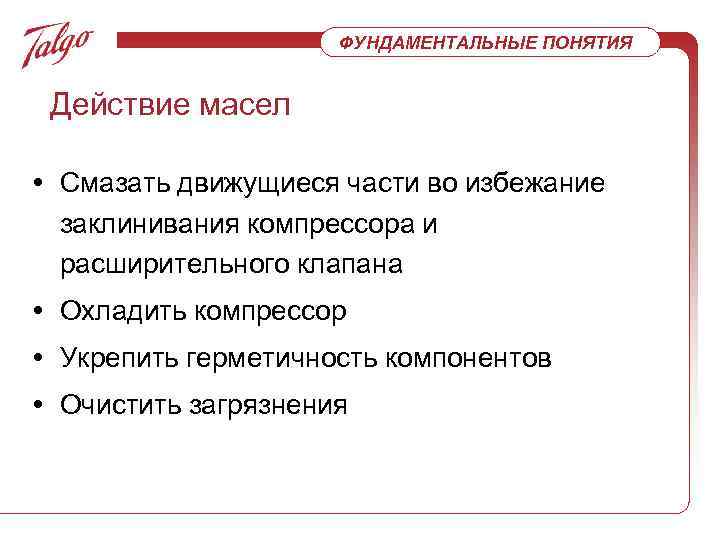

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Действие масел • Смазать движущиеся части во избежание заклинивания компрессора и расширительного клапана • Охладить компрессор • Укрепить герметичность компонентов • Очистить загрязнения

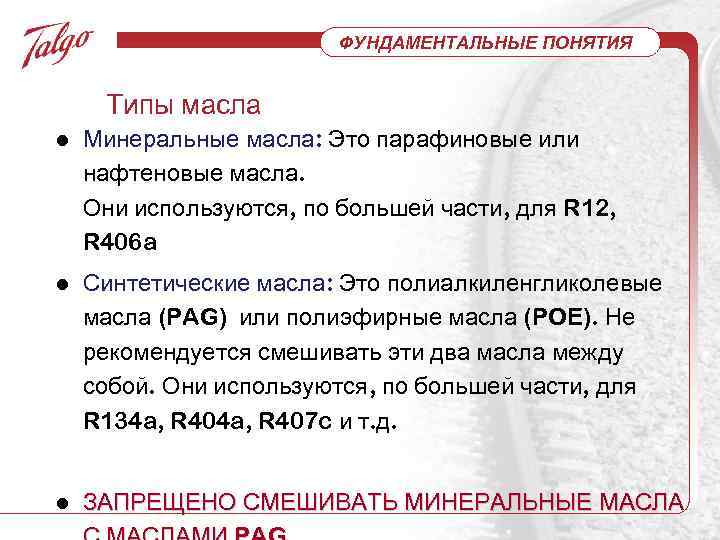

ФУНДАМЕНТАЛЬНЫЕ ПОНЯТИЯ Типы масла l Минеральные масла: Это парафиновые или нафтеновые масла. Они используются, по большей части, для R 12, R 406 a l Синтетические масла: Это полиалкиленгликолевые масла (PAG) или полиэфирные масла (POE). Не рекомендуется смешивать эти два масла между собой. Они используются, по большей части, для R 134 a, R 407 c и т. д. l ЗАПРЕЩЕНО СМЕШИВАТЬ МИНЕРАЛЬНЫЕ МАСЛА

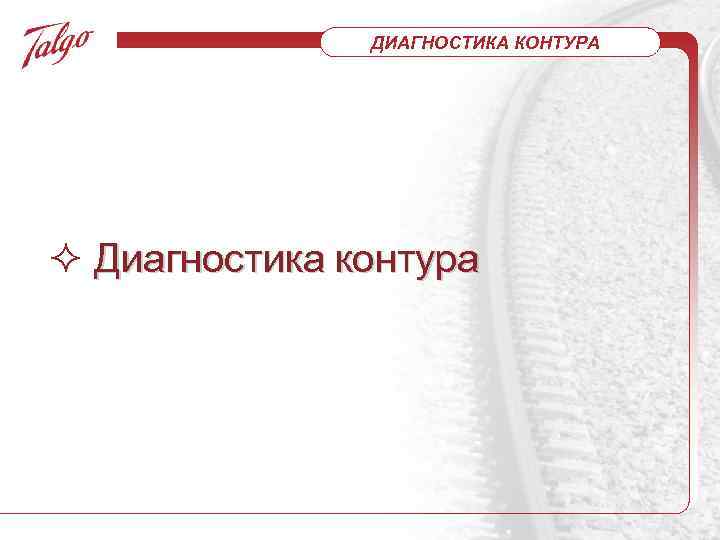

ДИАГНОСТИКА КОНТУРА Диагностика контура

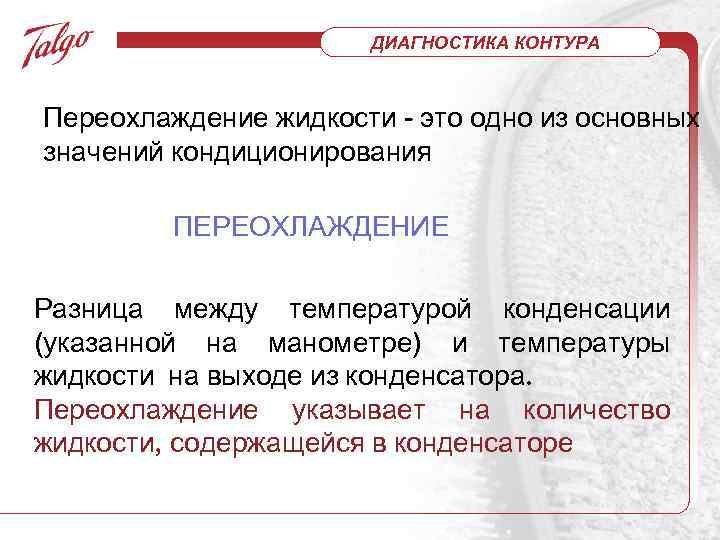

ДИАГНОСТИКА КОНТУРА Переохлаждение жидкости - это одно из основных значений кондиционирования ПЕРЕОХЛАЖДЕНИЕ Разница между температурой конденсации (указанной на манометре) и температуры жидкости на выходе из конденсатора. Переохлаждение указывает на количество жидкости, содержащейся в конденсаторе

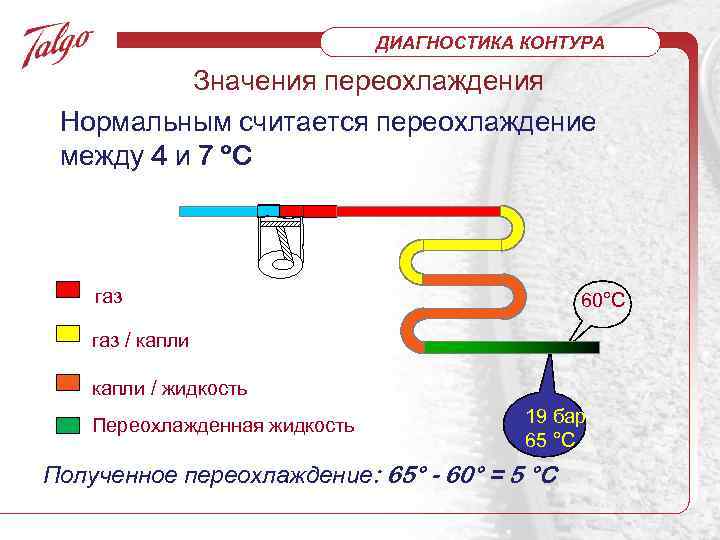

ДИАГНОСТИКА КОНТУРА Значения переохлаждения Нормальным считается переохлаждение между 4 и 7 ºC газ 60°C газ / капли / жидкость Переохлажденная жидкость 19 бар 65 °C Полученное переохлаждение: 65° - 60° = 5 °C

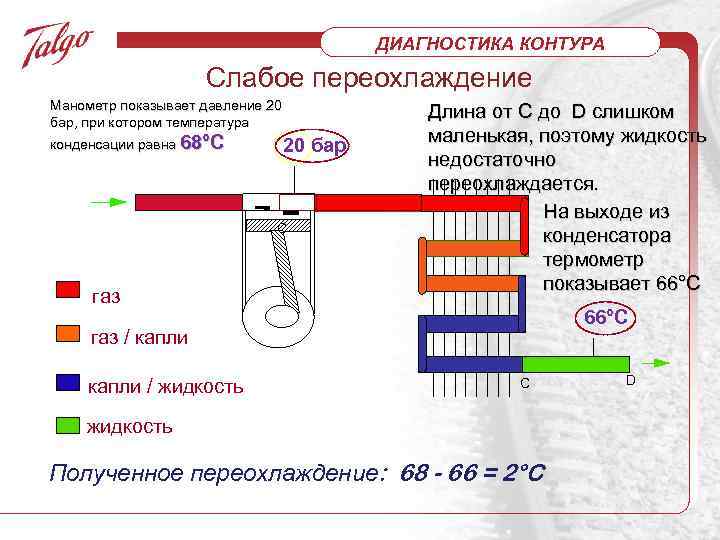

ДИАГНОСТИКА КОНТУРА Слабое переохлаждение Манометр показывает давление 20 бар, при котором температура конденсации равна 68°C 20 бар C газ Длина от C до D слишком маленькая, поэтому жидкость недостаточно переохлаждается. На выходе из конденсатора термометр показывает 66°C газ / капли / жидкость D C жидкость Полученное переохлаждение: 68 - 66 = 2°C D

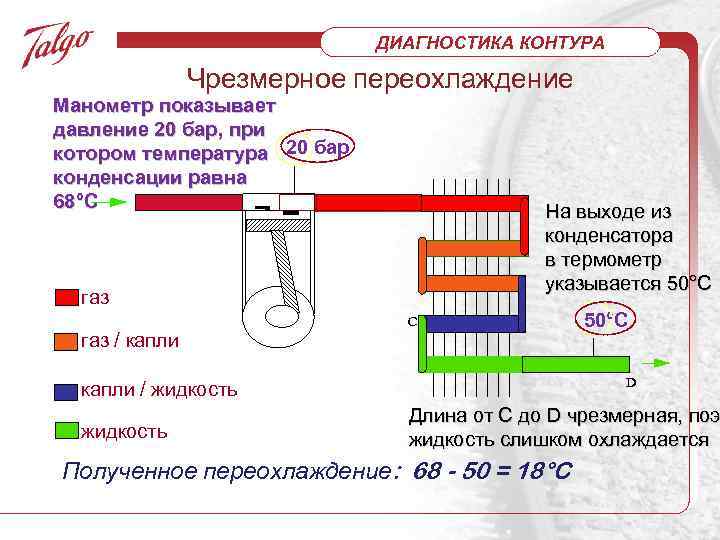

ДИАГНОСТИКА КОНТУРА Чрезмерное переохлаждение Манометр показывает давление 20 бар, при котором температура 20 бар конденсации равна 68°C На выходе из конденсатора в термометр указывается 50°C газ 50°C C газ / капли D капли / жидкость D Длина от C до D чрезмерная, поэ жидкость слишком охлаждается Полученное переохлаждение: 68 - 50 = 18°C

ДИАГНОСТИКА КОНТУРА Переохлаждение: краткий обзор Переохлаждение довольно маленькое (меньше 4°C), что говорит о: НЕХВАТКЕ ЖИДКОСТИ в конденсаторе Слишком высокое переохлаждение (больше 7°C) указывает на ЧРЕЗМЕРНОЕ КОЛИЧЕСТВО ЖИДКОСТИ в конденсаторе Запрещается приступать к повторной загрузке жидкости, не проверив перед этим Переохлаждение и Перегрев

ДИАГНОСТИКА КОНТУРА Перегрев жидкости - это одно из основных значений кондиционирования ПЕРЕГРЕВ Это разница между температурой жидкости на выходе из испарителя и температура испарения (рассчитанная на манометре) По перегреву мы можем получить представление о количестве газа, находящегося в испарителе.

ДИАГНОСТИКА КОНТУРА Идеальный перегрев Нормальный перегрев должен составлять между 5 и 8 °C 5 °C Жидкость HP 70% жидкости / 30% газ BP Прогрессивное испарение жидкости BP 100% газ BP Перегретый газ Полученный перегрев: 5 ° - 0 ° = 5 °C 3 бар 0 °C

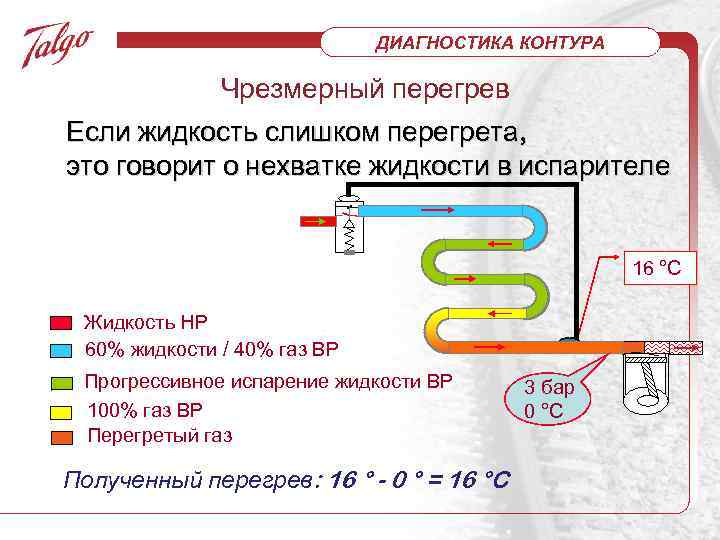

ДИАГНОСТИКА КОНТУРА Чрезмерный перегрев Если жидкость слишком перегрета, это говорит о нехватке жидкости в испарителе 16 °C Жидкость HP 60% жидкости / 40% газ BP Прогрессивное испарение жидкости BP 100% газ BP Перегретый газ Полученный перегрев: 16 ° - 0 ° = 16 °C 3 бар 0 °C

ДИАГНОСТИКА КОНТУРА Небольшой перегрев Если в испарителе слишком много жидкости, ему не хватит времен, чтобы перегреться 1 °C Жидкость HP 60% жидкости / 40% газ BP Прогрессивное испарение жидкости BP 100% газ BP Полученный перегрев: 1 ° - 0 ° = 1 °C 3 бар 0 °C

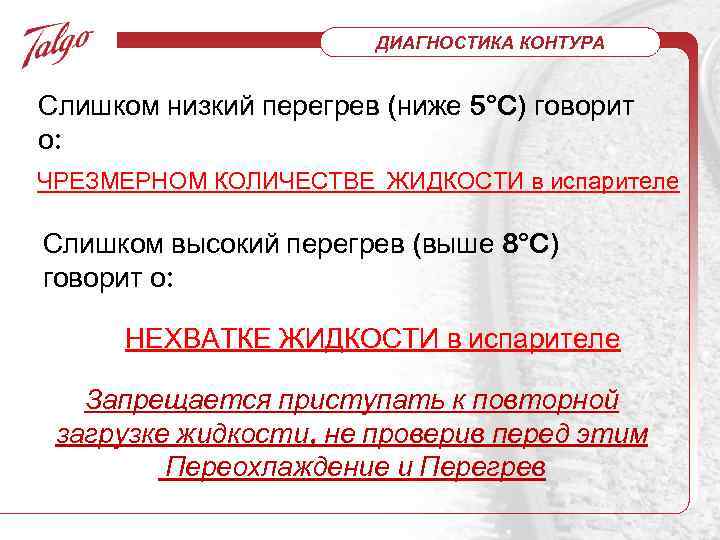

ДИАГНОСТИКА КОНТУРА Слишком низкий перегрев (ниже 5°C) говорит о: ЧРЕЗМЕРНОМ КОЛИЧЕСТВЕ ЖИДКОСТИ в испарителе Слишком высокий перегрев (выше 8°C) говорит о: НЕХВАТКЕ ЖИДКОСТИ в испарителе Запрещается приступать к повторной загрузке жидкости, не проверив перед этим Переохлаждение и Перегрев

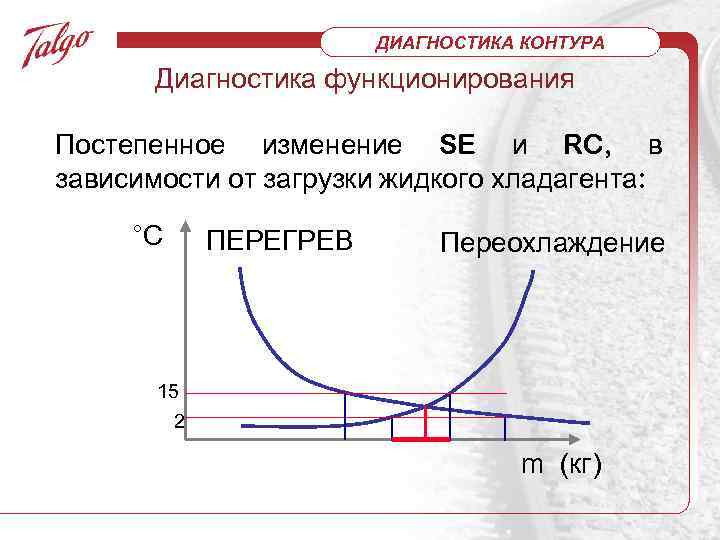

ДИАГНОСТИКА КОНТУРА Диагностика функционирования Постепенное изменение SE и RC, в зависимости от загрузки жидкого хладагента: °C ПЕРЕГРЕВ Переохлаждение 15 2 m (кг)

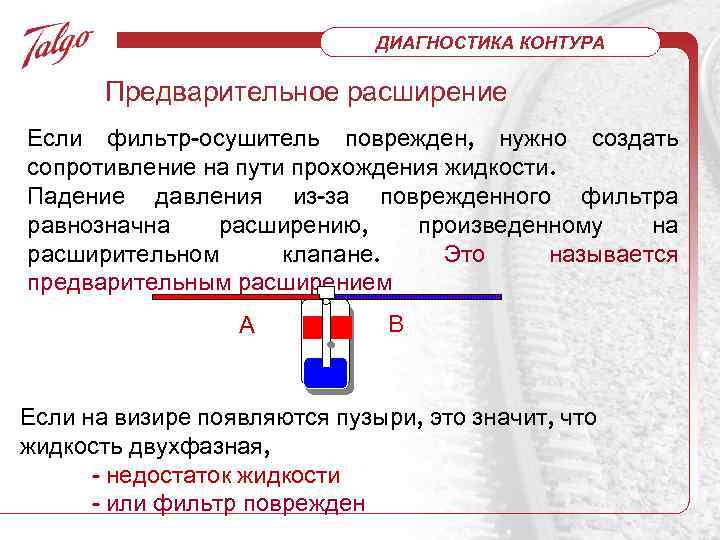

ДИАГНОСТИКА КОНТУРА Предварительное расширение Если фильтр-осушитель поврежден, нужно создать сопротивление на пути прохождения жидкости. Падение давления из-за поврежденного фильтра равнозначна расширению, произведенному на расширительном клапане. Это называется предварительным расширением A B Если на визире появляются пузыри, это значит, что жидкость двухфазная, - недостаток жидкости - или фильтр поврежден

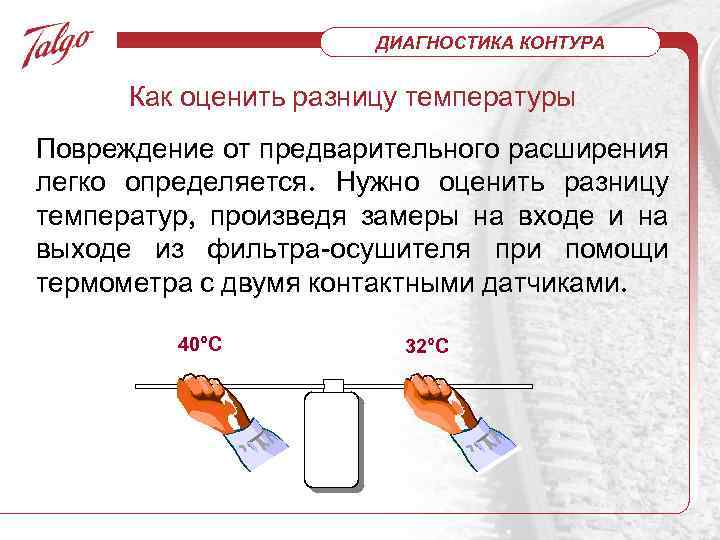

ДИАГНОСТИКА КОНТУРА Как оценить разницу температуры Повреждение от предварительного расширения легко определяется. Нужно оценить разницу температур, произведя замеры на входе и на выходе из фильтра-осушителя при помощи термометра с двумя контактными датчиками. 40°C 32°C

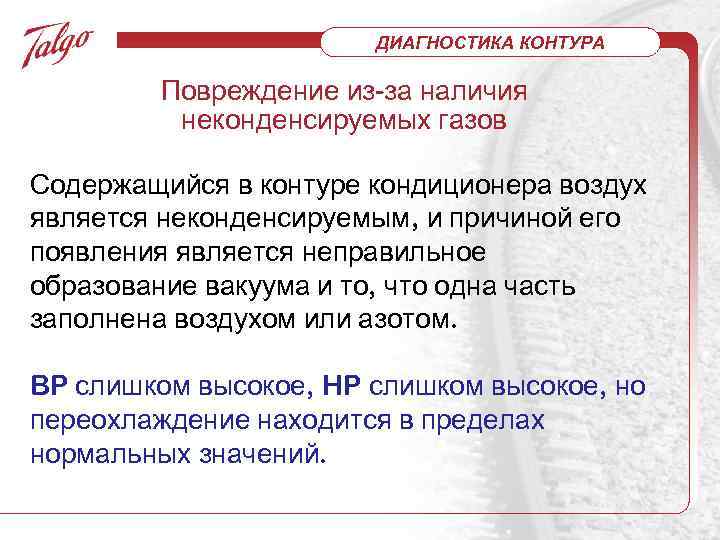

ДИАГНОСТИКА КОНТУРА Повреждение из-за наличия неконденсируемых газов Содержащийся в контуре кондиционера воздух является неконденсируемым, и причиной его появления является неправильное образование вакуума и то, что одна часть заполнена воздухом или азотом. BP слишком высокое, HP слишком высокое, но переохлаждение находится в пределах нормальных значений.

ДИАГНОСТИКА КОНТУРА Проверка на наличие неконденсируемых газов При остановленном компрессоре и работающем конденсаторе нужно подождать, чтобы установилась необходимая температура, в соответствии с внешней температурой и проверить на манометре AP, чтобы давление соответствовало температуре воздуха, проходящего через конденсатор. Если давление более высокое, значит, в контуре имеются неконденсируемые газы

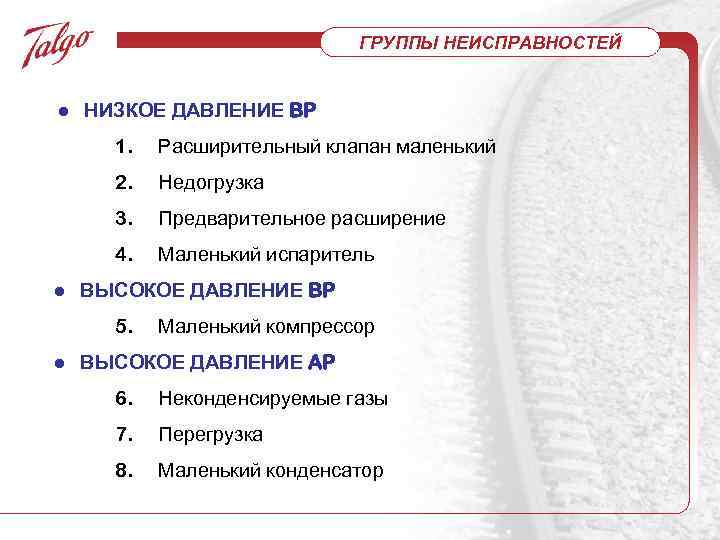

ГРУППЫ НЕИСПРАВНОСТЕЙ ● НИЗКОЕ ДАВЛЕНИЕ BP 1. Расширительный клапан маленький 2. Недогрузка 3. Предварительное расширение 4. Маленький испаритель ● ВЫСОКОЕ ДАВЛЕНИЕ BP 5. Маленький компрессор ● ВЫСОКОЕ ДАВЛЕНИЕ AP 6. Неконденсируемые газы 7. Перегрузка 8. Маленький конденсатор

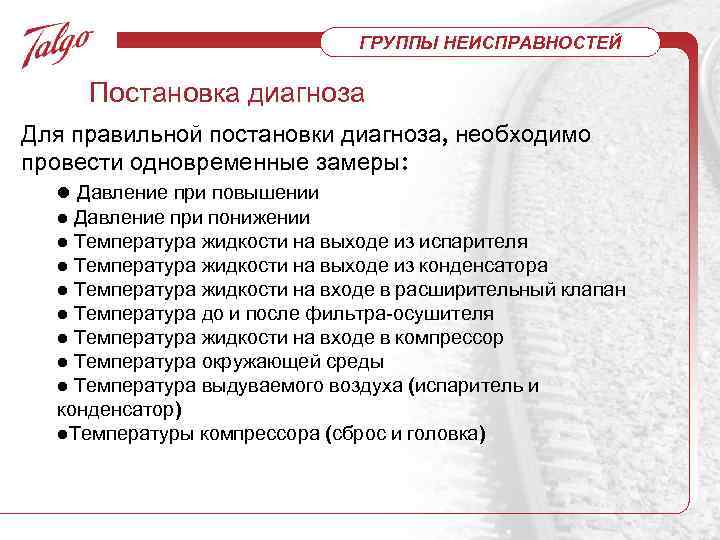

ГРУППЫ НЕИСПРАВНОСТЕЙ Постановка диагноза Для правильной постановки диагноза, необходимо провести одновременные замеры: l Давление при повышении Давление при понижении l Температура жидкости на выходе из испарителя l Температура жидкости на выходе из конденсатора l Температура жидкости на входе в расширительный клапан l Температура до и после фильтра-осушителя l Температура жидкости на входе в компрессор l Температура окружающей среды l Температура выдуваемого воздуха (испаритель и конденсатор) l. Температуры компрессора (сброс и головка) l

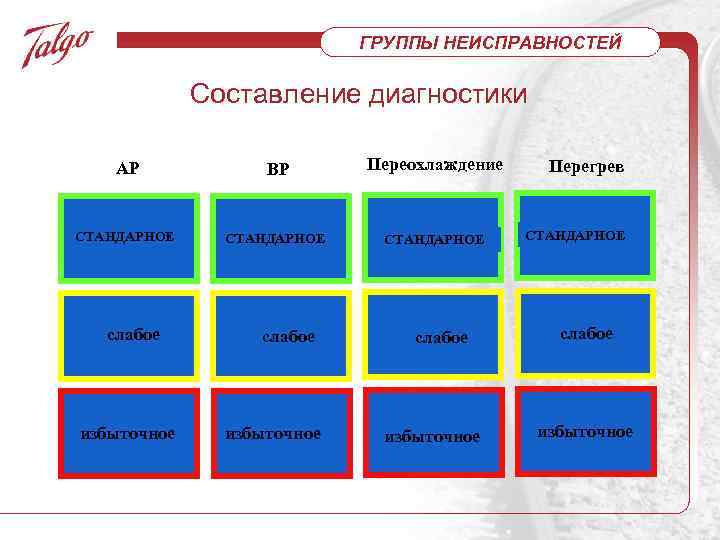

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики AP BP Переохлаждение СТАНДАРНОЕ слабое избыточное Перегрев СТАНДАРНОЕ слабое избыточное

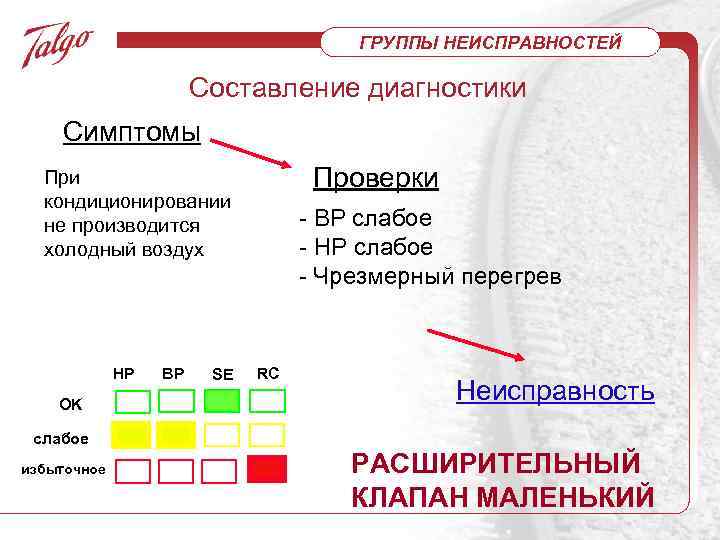

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы Проверки При кондиционировании не производится холодный воздух HP OK BP SE - BP слабое - HP слабое - Чрезмерный перегрев RC Неисправность слабое избыточное РАСШИРИТЕЛЬНЫЙ КЛАПАН МАЛЕНЬКИЙ

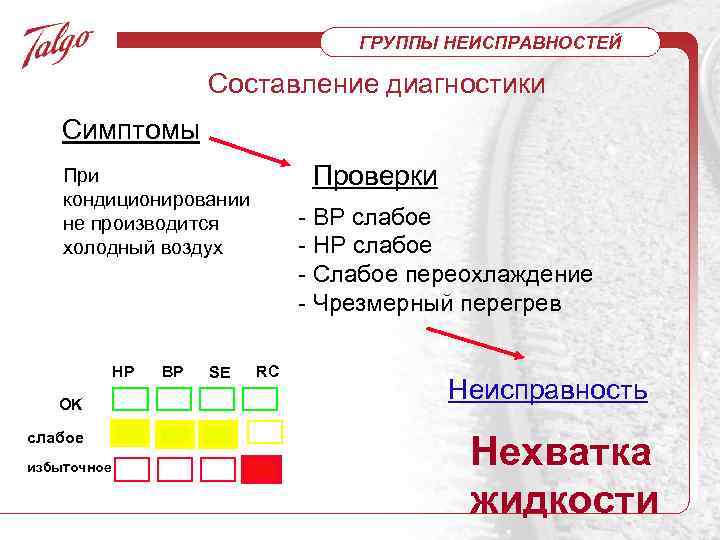

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы Проверки При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE - BP слабое - HP слабое - Слабое переохлаждение - Чрезмерный перегрев RC Неисправность Нехватка жидкости

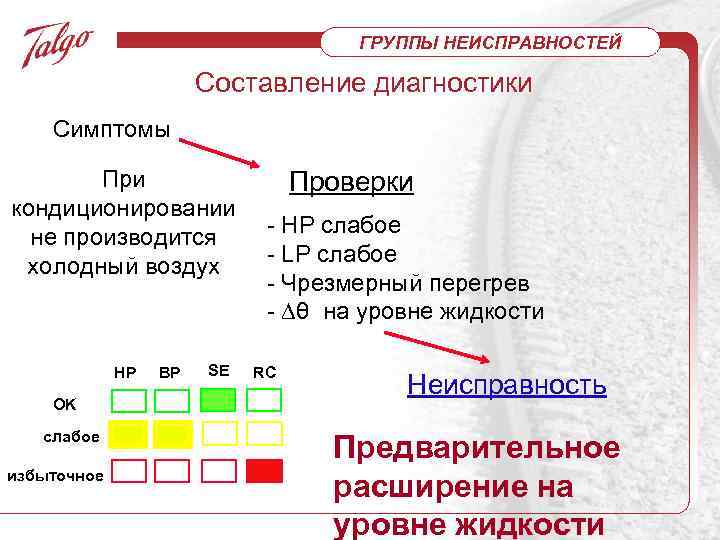

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE Проверки - HP слабое - LP слабое - Чрезмерный перегрев - ∆θ на уровне жидкости RC Неисправность Предварительное расширение на уровне жидкости

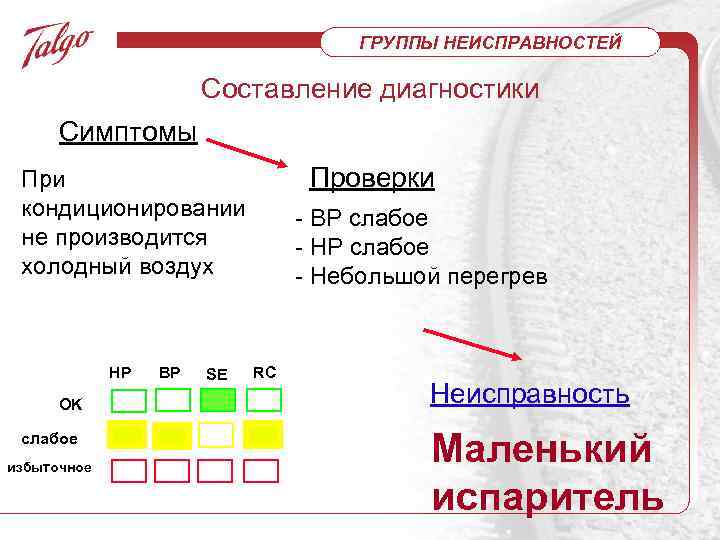

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы Проверки При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE - BP слабое - HP слабое - Небольшой перегрев RC Неисправность Маленький испаритель

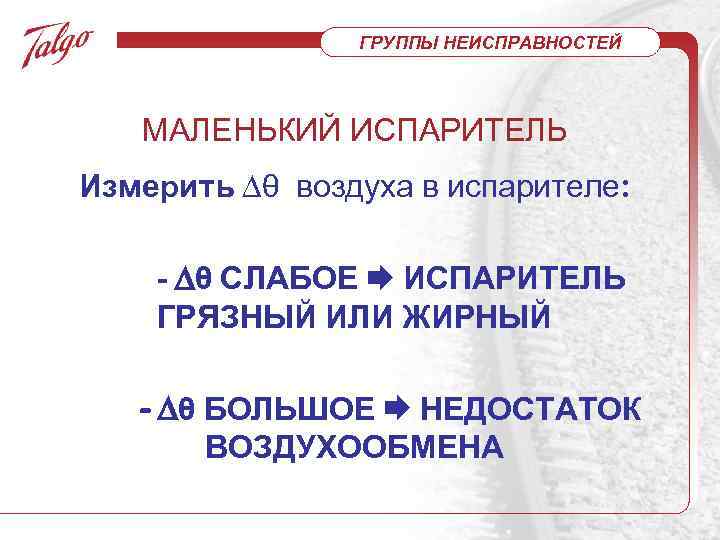

ГРУППЫ НЕИСПРАВНОСТЕЙ МАЛЕНЬКИЙ ИСПАРИТЕЛЬ Измерить ∆θ воздуха в испарителе: - ∆θ СЛАБОЕ ИСПАРИТЕЛЬ ГРЯЗНЫЙ ИЛИ ЖИРНЫЙ - ∆θ БОЛЬШОЕ НЕДОСТАТОК ВОЗДУХООБМЕНА

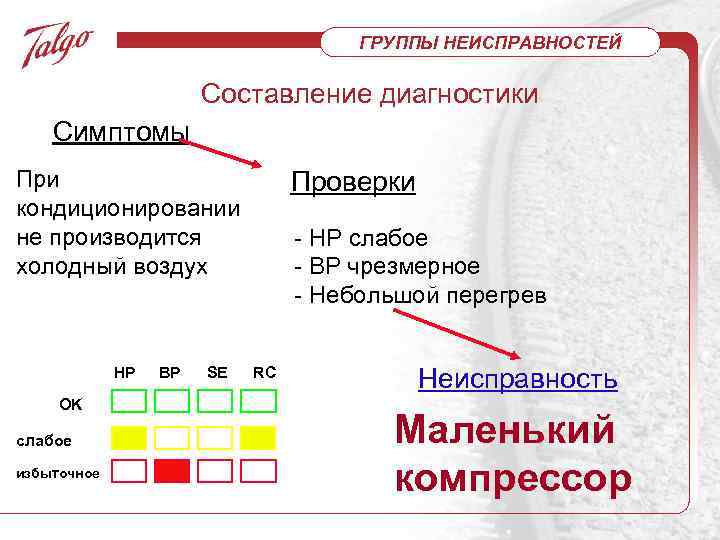

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE Проверки - HP слабое - BP чрезмерное - Небольшой перегрев RC Неисправность Маленький компрессор

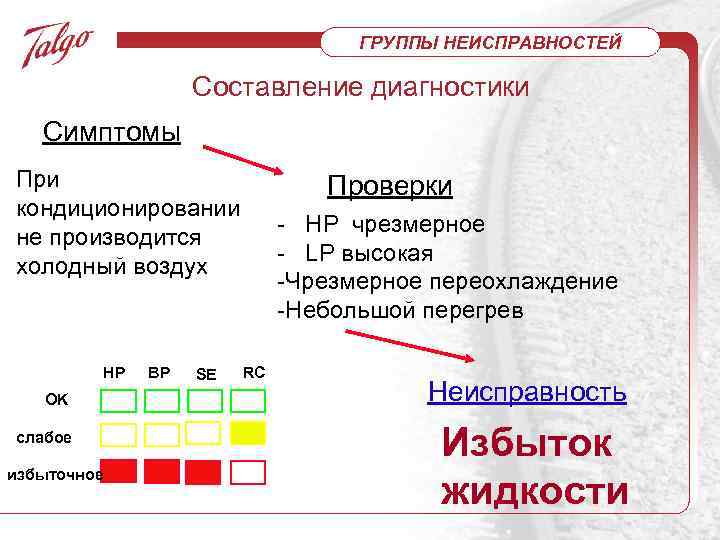

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE Проверки - HP чрезмерное - LP высокая -Чрезмерное переохлаждение -Небольшой перегрев RC Неисправность Избыток жидкости

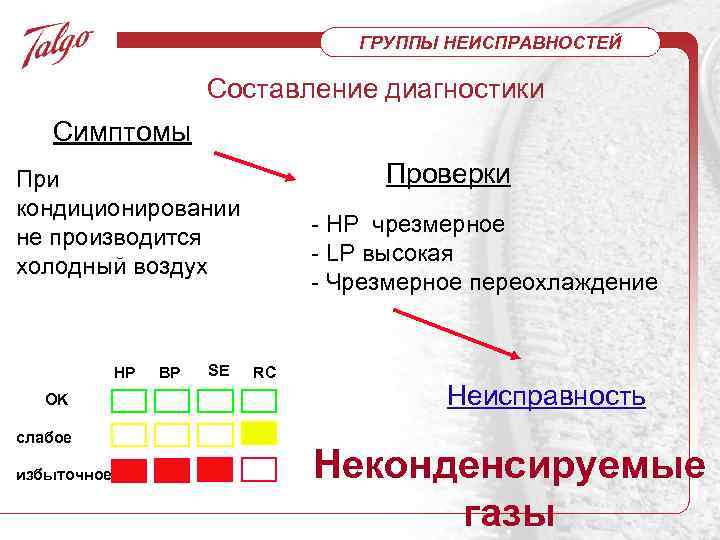

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы Проверки При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE - HP чрезмерное - LP высокая - Чрезмерное переохлаждение RC Неисправность Неконденсируемые газы

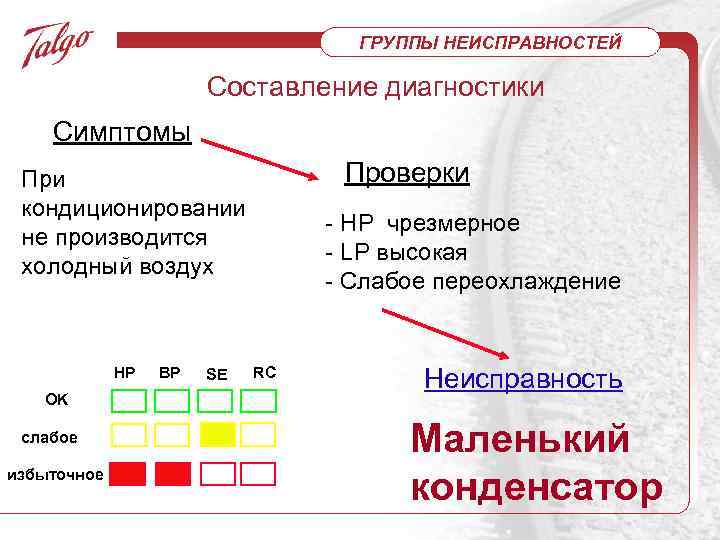

ГРУППЫ НЕИСПРАВНОСТЕЙ Составление диагностики Симптомы Проверки При кондиционировании не производится холодный воздух HP OK слабое избыточное BP SE - HP чрезмерное - LP высокая - Слабое переохлаждение RC Неисправность Маленький конденсатор

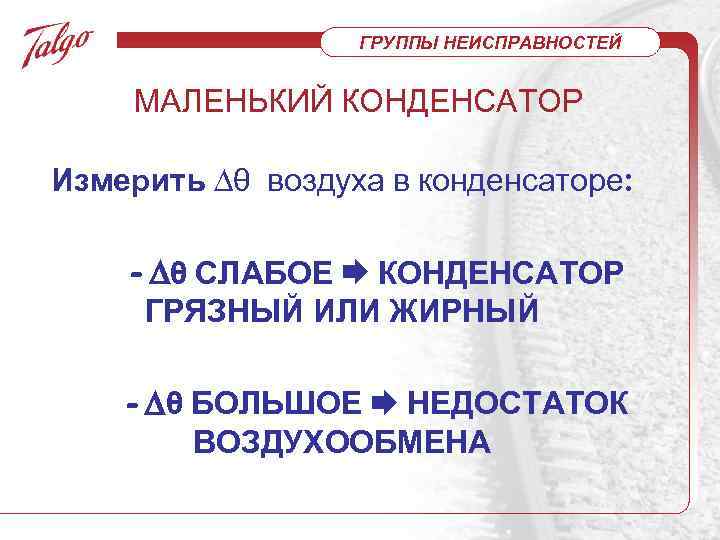

ГРУППЫ НЕИСПРАВНОСТЕЙ МАЛЕНЬКИЙ КОНДЕНСАТОР Измерить ∆θ воздуха в конденсаторе: - ∆θ СЛАБОЕ КОНДЕНСАТОР ГРЯЗНЫЙ ИЛИ ЖИРНЫЙ - ∆θ БОЛЬШОЕ НЕДОСТАТОК ВОЗДУХООБМЕНА

КОММЕРЧЕСКИЙ ХОЛОД ГРУППЫ НЕИСПРАВНОСТЕЙ

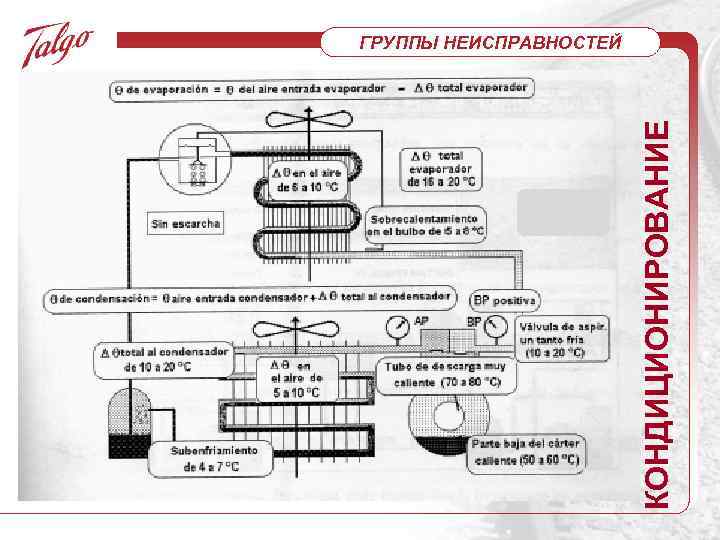

КОНДИЦИОНИРОВАНИЕ ГРУППЫ НЕИСПРАВНОСТЕЙ

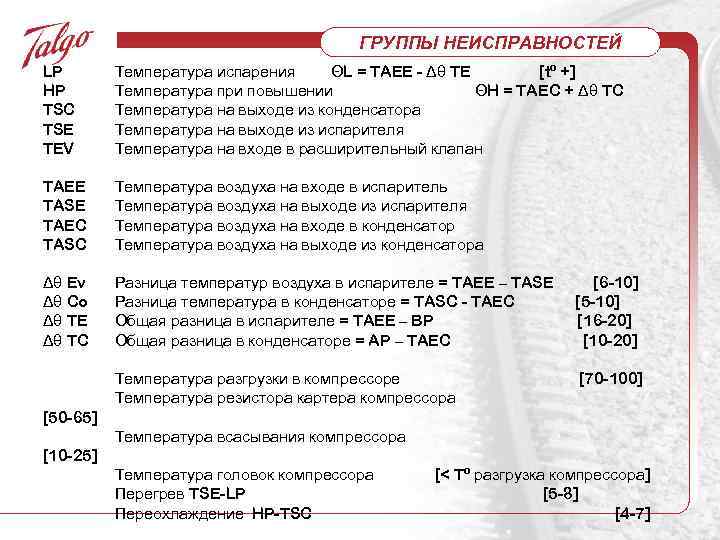

ГРУППЫ НЕИСПРАВНОСТЕЙ LP HP TSC TSE TEV Температура испарения ΘL = TAEE - Δθ TE [tº +] Температура при повышении ΘH = TAEC + Δθ TC Температура на выходе из конденсатора Температура на выходе из испарителя Температура на входе в расширительный клапан TAEE TASE TAEC TASC Температура воздуха на входе в испаритель Температура воздуха на выходе из испарителя Температура воздуха на входе в конденсатор Температура воздуха на выходе из конденсатора Δθ Ev Δθ Co Δθ TE Δθ TC Разница температур воздуха в испарителе = TAEE – TASE Разница температура в конденсаторе = TASC - TAEC Общая разница в испарителе = TAEE – BP Общая разница в конденсаторе = AP – TAEC [6 -10] [5 -10] [16 -20] [10 -20] Температура разгрузки в компрессоре Температура резистора картера компрессора [70 -100] [50 -65] Температура всасывания компрессора [10 -25] Температура головок компрессора Перегрев TSE-LP Переохлаждение HP-TSC [< Tº разгрузка компрессора] [5 -8] [4 -7]

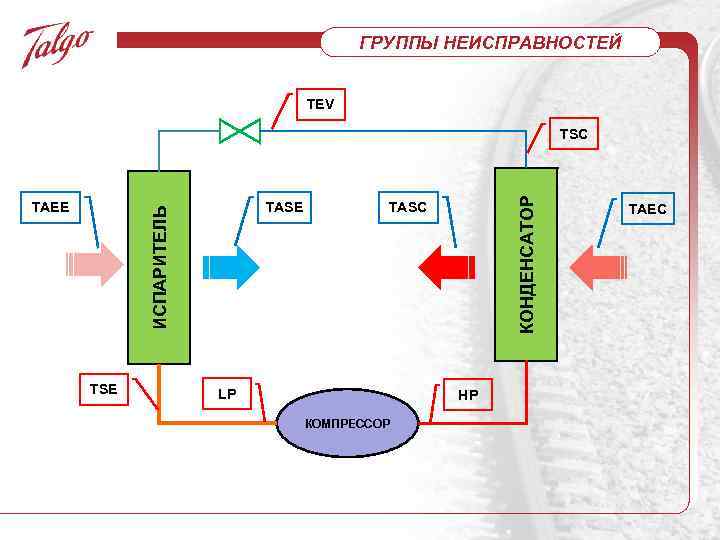

ГРУППЫ НЕИСПРАВНОСТЕЙ TEV TASE ИСПАРИТЕЛЬ TAEE TSE КОНДЕНСАТОР TSC TASC LP HP КОМПРЕССОР TAEC

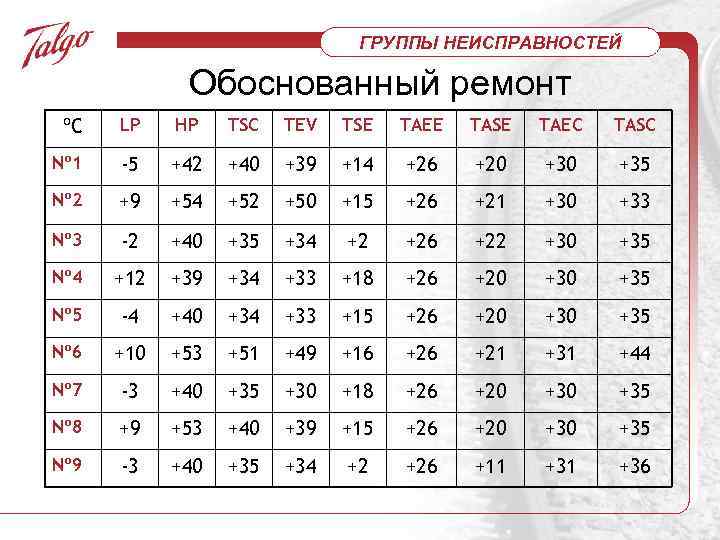

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт ºC LP HP TSC TEV TSE TAEE TASE TAEC TASC Nº 1 -5 +42 +40 +39 +14 +26 +20 +35 Nº 2 +9 +54 +52 +50 +15 +26 +21 +30 +33 Nº 3 -2 +40 +35 +34 +2 +26 +22 +30 +35 Nº 4 +12 +39 +34 +33 +18 +26 +20 +35 Nº 5 -4 +40 +34 +33 +15 +26 +20 +35 Nº 6 +10 +53 +51 +49 +16 +21 +31 +44 Nº 7 -3 +40 +35 +30 +18 +26 +20 +35 Nº 8 +9 +53 +40 +39 +15 +26 +20 +35 Nº 9 -3 +40 +35 +34 +2 +26 +11 +36

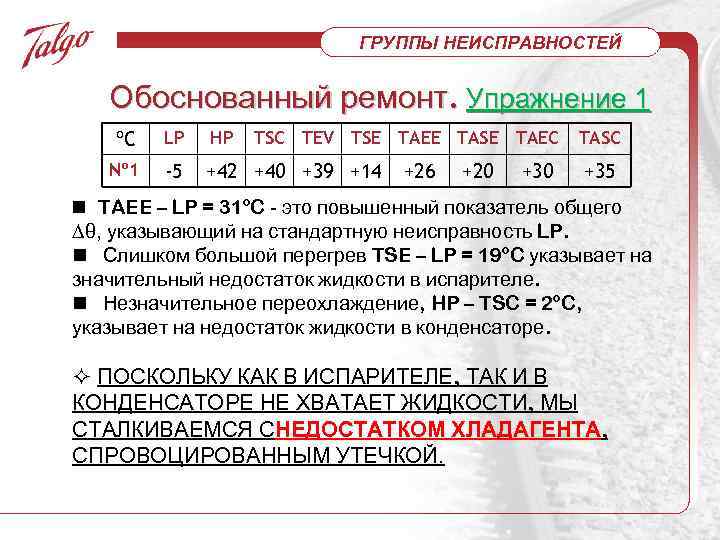

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 1 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 1 -5 +42 +40 +39 +14 +26 +20 +30 TASC +35 TAEE – LP = 31ºC - это повышенный показатель общего ∆θ, указывающий на стандартную неисправность LP. Слишком большой перегрев TSE – LP = 19ºC указывает на значительный недостаток жидкости в испарителе. Незначительное переохлаждение, HP – TSC = 2ºC, указывает на недостаток жидкости в конденсаторе. ПОСКОЛЬКУ КАК В ИСПАРИТЕЛЕ, ТАК И В КОНДЕНСАТОРЕ НЕ ХВАТАЕТ ЖИДКОСТИ, МЫ СТАЛКИВАЕМСЯ СНЕДОСТАТКОМ ХЛАДАГЕНТА, СПРОВОЦИРОВАННЫМ УТЕЧКОЙ.

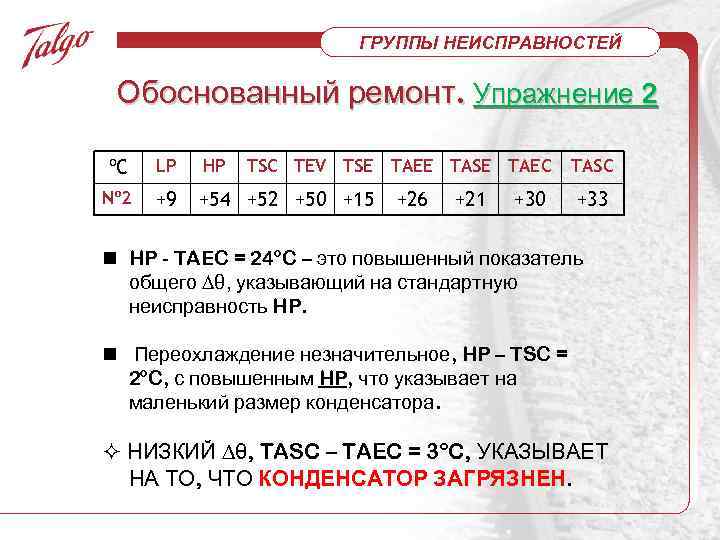

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 2 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 2 +9 +54 +52 +50 +15 +26 +21 +30 TASC +33 HP - TAEC = 24ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность HP. Переохлаждение незначительное, HP – TSC = 2ºC, с повышенным HP, что указывает на маленький размер конденсатора. НИЗКИЙ ∆θ, TASC – TAEC = 3ºC, УКАЗЫВАЕТ НА ТО, ЧТО КОНДЕНСАТОР ЗАГРЯЗНЕН.

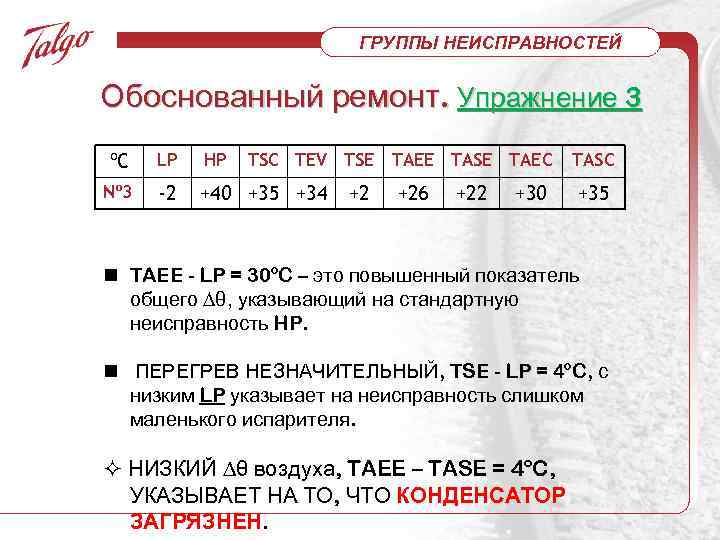

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 3 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 3 -2 +40 +35 +34 +2 +26 +22 +30 TASC +35 TAEE - LP = 30ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность HP. ПЕРЕГРЕВ НЕЗНАЧИТЕЛЬНЫЙ, TSE - LP = 4ºC, с низким LP указывает на неисправность слишком маленького испарителя. НИЗКИЙ ∆θ воздуха, TAEE – TASE = 4ºC, УКАЗЫВАЕТ НА ТО, ЧТО КОНДЕНСАТОР ЗАГРЯЗНЕН.

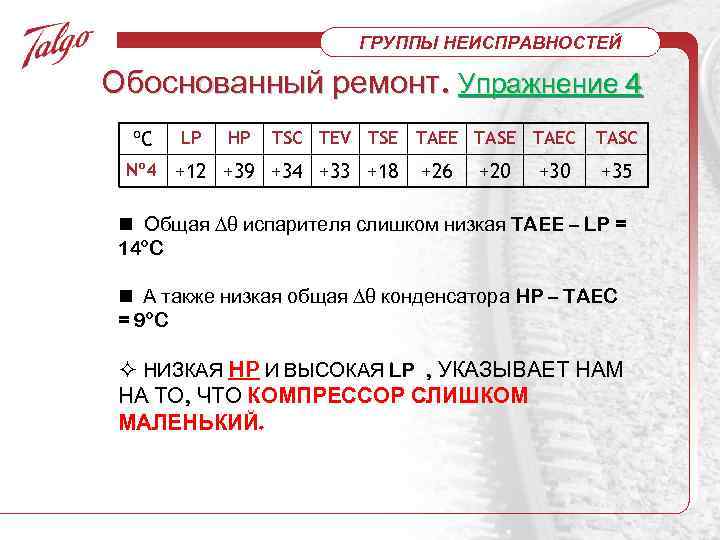

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 4 ºC Nº 4 LP HP TSC TEV TSE TAEE TASE TAEC +12 +39 +34 +33 +18 +26 +20 +30 TASC +35 Общая ∆θ испарителя слишком низкая TAEE – LP = 14ºC А также низкая общая ∆θ конденсатора HP – TAEC = 9ºC НИЗКАЯ HP И ВЫСОКАЯ LP , УКАЗЫВАЕТ НАМ НА ТО, ЧТО КОМПРЕССОР СЛИШКОМ МАЛЕНЬКИЙ.

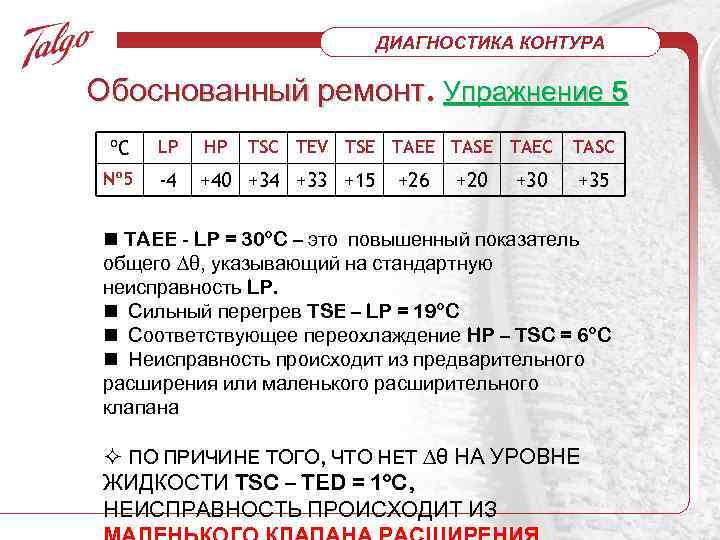

ДИАГНОСТИКА КОНТУРА Обоснованный ремонт. Упражнение 5 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 5 -4 +40 +34 +33 +15 +26 +20 +30 TASC +35 TAEE - LP = 30ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность LP. Сильный перегрев TSE – LP = 19ºC Соответствующее переохлаждение HP – TSC = 6ºC Неисправность происходит из предварительного расширения или маленького расширительного клапана ПО ПРИЧИНЕ ТОГО, ЧТО НЕТ ∆θ НА УРОВНЕ ЖИДКОСТИ TSC – TED = 1ºC, НЕИСПРАВНОСТЬ ПРОИСХОДИТ ИЗ

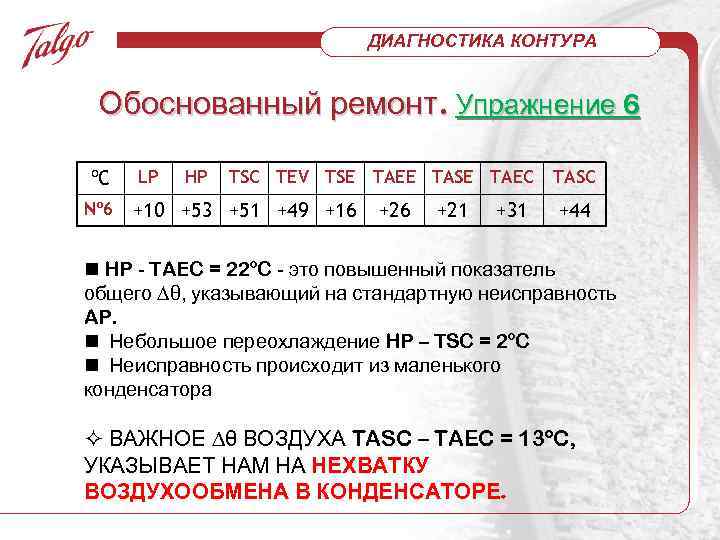

ДИАГНОСТИКА КОНТУРА Обоснованный ремонт. Упражнение 6 ºC Nº 6 LP HP TSC TEV TSE TAEE TASE TAEC +10 +53 +51 +49 +16 +21 +31 TASC +44 HP - TAEC = 22ºC - это повышенный показатель общего ∆θ, указывающий на стандартную неисправность AP. Небольшое переохлаждение HP – TSC = 2ºC Неисправность происходит из маленького конденсатора ВАЖНОЕ ∆θ ВОЗДУХА TASC – TAEC = 13ºC, УКАЗЫВАЕТ НАМ НА НЕХВАТКУ ВОЗДУХООБМЕНА В КОНДЕНСАТОРЕ.

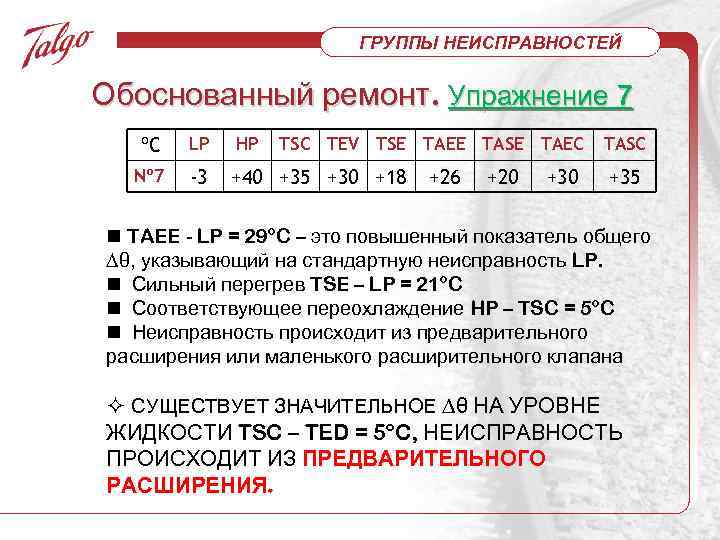

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 7 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 7 -3 +40 +35 +30 +18 +26 +20 +30 TASC +35 TAEE - LP = 29ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность LP. Сильный перегрев TSE – LP = 21ºC Соответствующее переохлаждение HP – TSC = 5ºC Неисправность происходит из предварительного расширения или маленького расширительного клапана СУЩЕСТВУЕТ ЗНАЧИТЕЛЬНОЕ ∆θ НА УРОВНЕ ЖИДКОСТИ TSC – TED = 5ºC, НЕИСПРАВНОСТЬ ПРОИСХОДИТ ИЗ ПРЕДВАРИТЕЛЬНОГО РАСШИРЕНИЯ.

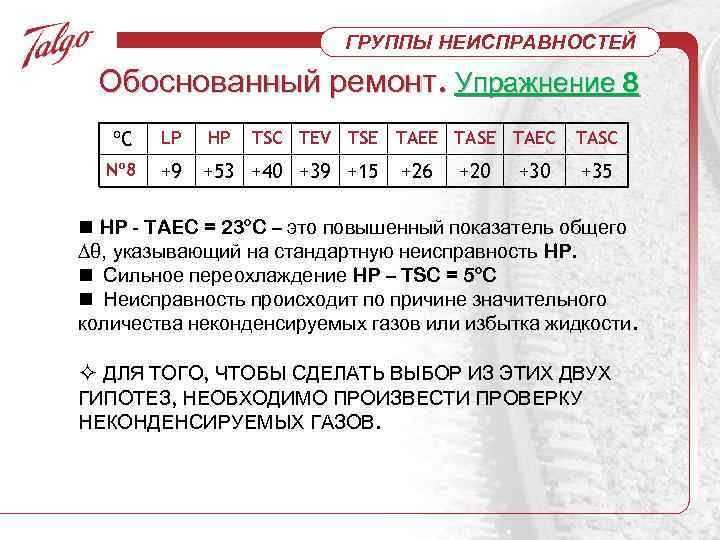

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 8 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 8 +9 +53 +40 +39 +15 +26 +20 +30 TASC +35 HP - TAEC = 23ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность HP. Сильное переохлаждение HP – TSC = 5ºC Неисправность происходит по причине значительного количества неконденсируемых газов или избытка жидкости. ДЛЯ ТОГО, ЧТОБЫ СДЕЛАТЬ ВЫБОР ИЗ ЭТИХ ДВУХ ГИПОТЕЗ, НЕОБХОДИМО ПРОИЗВЕСТИ ПРОВЕРКУ НЕКОНДЕНСИРУЕМЫХ ГАЗОВ.

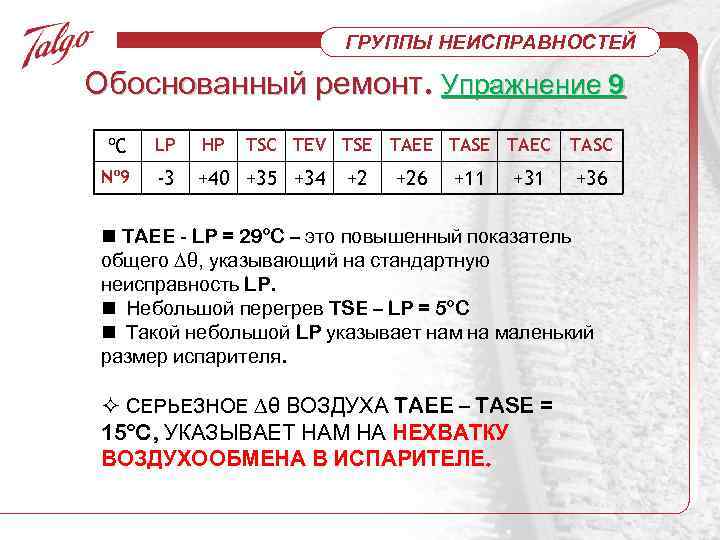

ГРУППЫ НЕИСПРАВНОСТЕЙ Обоснованный ремонт. Упражнение 9 ºC LP HP TSC TEV TSE TAEE TASE TAEC Nº 9 -3 +40 +35 +34 +2 +26 +11 +31 TASC +36 TAEE - LP = 29ºC – это повышенный показатель общего ∆θ, указывающий на стандартную неисправность LP. Небольшой перегрев TSE – LP = 5ºC Такой небольшой LP указывает нам на маленький размер испарителя. СЕРЬЕЗНОЕ ∆θ ВОЗДУХА TAEE – TASE = 15ºC, УКАЗЫВАЕТ НАМ НА НЕХВАТКУ ВОЗДУХООБМЕНА В ИСПАРИТЕЛЕ.

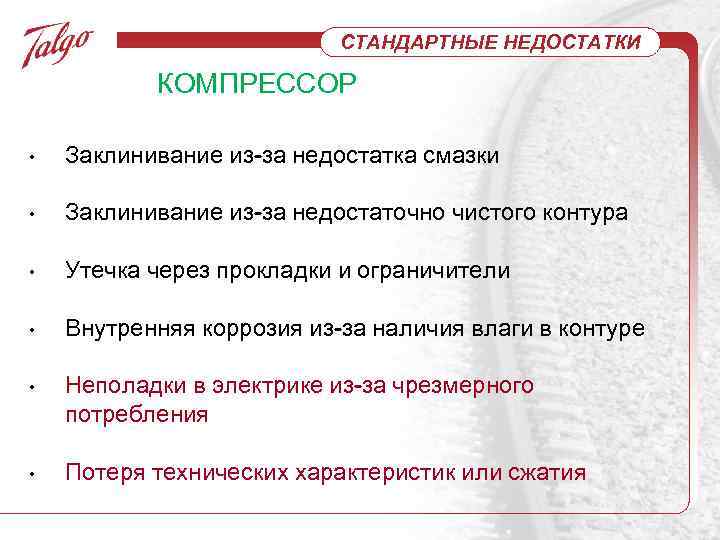

СТАНДАРТНЫЕ НЕДОСТАТКИ КОМПРЕССОР • Заклинивание из-за недостатка смазки • Заклинивание из-за недостаточно чистого контура • Утечка через прокладки и ограничители • Внутренняя коррозия из-за наличия влаги в контуре • Неполадки в электрике из-за чрезмерного потребления • Потеря технических характеристик или сжатия

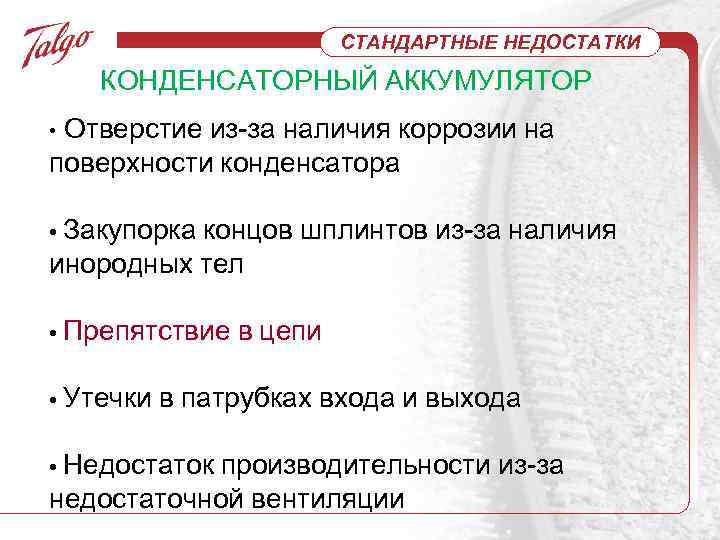

СТАНДАРТНЫЕ НЕДОСТАТКИ КОНДЕНСАТОРНЫЙ АККУМУЛЯТОР Отверстие из-за наличия коррозии на поверхности конденсатора • Закупорка концов шплинтов из-за наличия инородных тел • • Препятствие в цепи • Утечки в патрубках входа и выхода Недостаток производительности из-за недостаточной вентиляции •

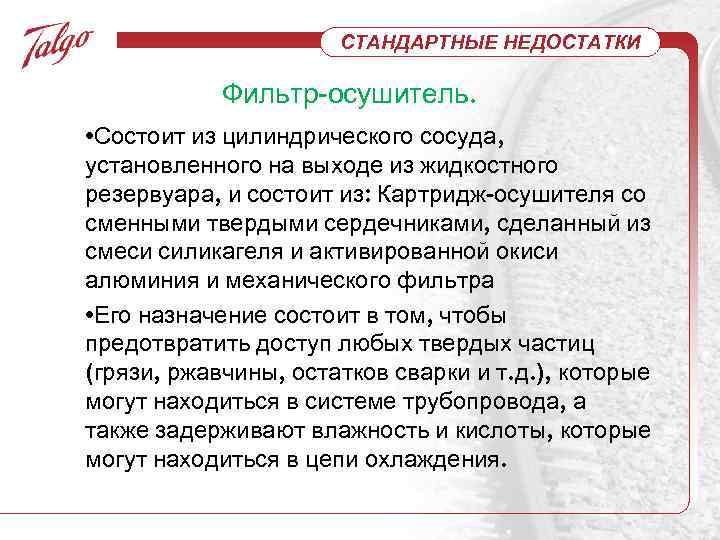

СТАНДАРТНЫЕ НЕДОСТАТКИ Фильтр-осушитель. • Состоит из цилиндрического сосуда, установленного на выходе из жидкостного резервуара, и состоит из: Картридж-осушителя со сменными твердыми сердечниками, сделанный из смеси силикагеля и активированной окиси алюминия и механического фильтра • Его назначение состоит в том, чтобы предотвратить доступ любых твердых частиц (грязи, ржавчины, остатков сварки и т. д. ), которые могут находиться в системе трубопровода, а также задерживают влажность и кислоты, которые могут находиться в цепи охлаждения.

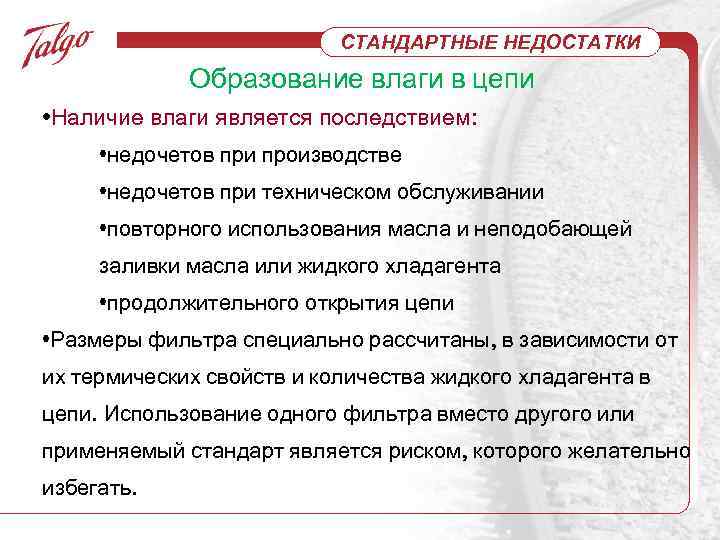

СТАНДАРТНЫЕ НЕДОСТАТКИ Образование влаги в цепи • Наличие влаги является последствием: • недочетов при производстве • недочетов при техническом обслуживании • повторного использования масла и неподобающей заливки масла или жидкого хладагента • продолжительного открытия цепи • Размеры фильтра специально рассчитаны, в зависимости от их термических свойств и количества жидкого хладагента в цепи. Использование одного фильтра вместо другого или применяемый стандарт является риском, которого желательно избегать.

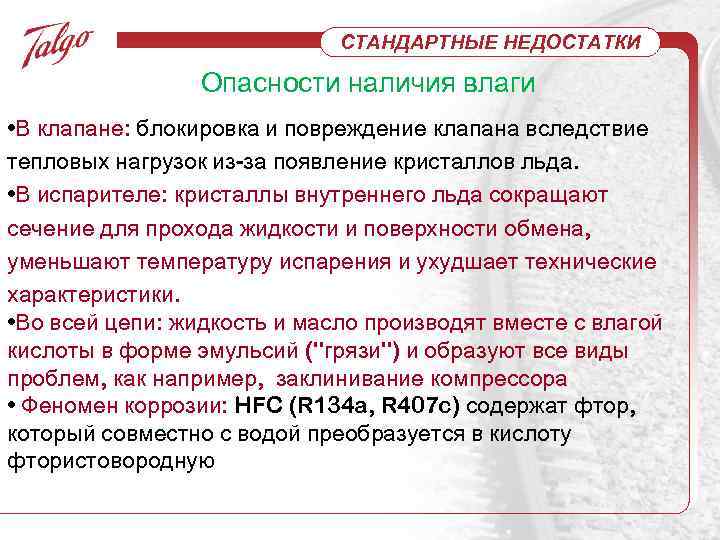

СТАНДАРТНЫЕ НЕДОСТАТКИ Опасности наличия влаги • В клапане: блокировка и повреждение клапана вследствие тепловых нагрузок из-за появление кристаллов льда. • В испарителе: кристаллы внутреннего льда сокращают сечение для прохода жидкости и поверхности обмена, уменьшают температуру испарения и ухудшает технические характеристики. • Во всей цепи: жидкость и масло производят вместе с влагой кислоты в форме эмульсий ("грязи") и образуют все виды проблем, как например, заклинивание компрессора • Феномен коррозии: HFC (R 134 a, R 407 c) содержат фтор, который совместно с водой преобразуется в кислоту фтористовородную

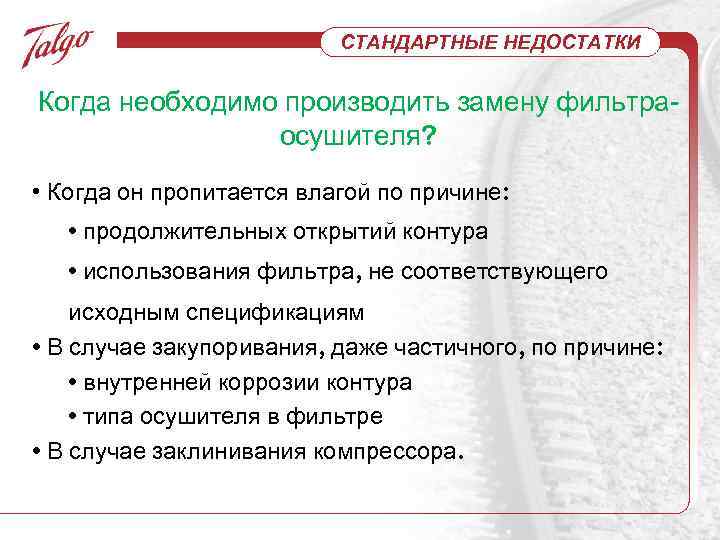

СТАНДАРТНЫЕ НЕДОСТАТКИ Когда необходимо производить замену фильтраосушителя? • Когда он пропитается влагой по причине: • продолжительных открытий контура • использования фильтра, не соответствующего исходным спецификациям • В случае закупоривания, даже частичного, по причине: • внутренней коррозии контура • типа осушителя в фильтре • В случае заклинивания компрессора.

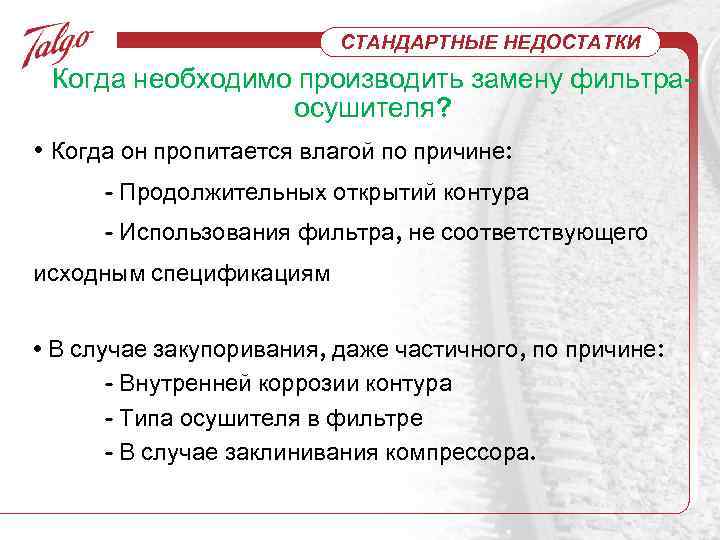

СТАНДАРТНЫЕ НЕДОСТАТКИ Когда необходимо производить замену фильтраосушителя? • Когда он пропитается влагой по причине: - Продолжительных открытий контура - Использования фильтра, не соответствующего исходным спецификациям • В случае закупоривания, даже частичного, по причине: - Внутренней коррозии контура - Типа осушителя в фильтре - В случае заклинивания компрессора.

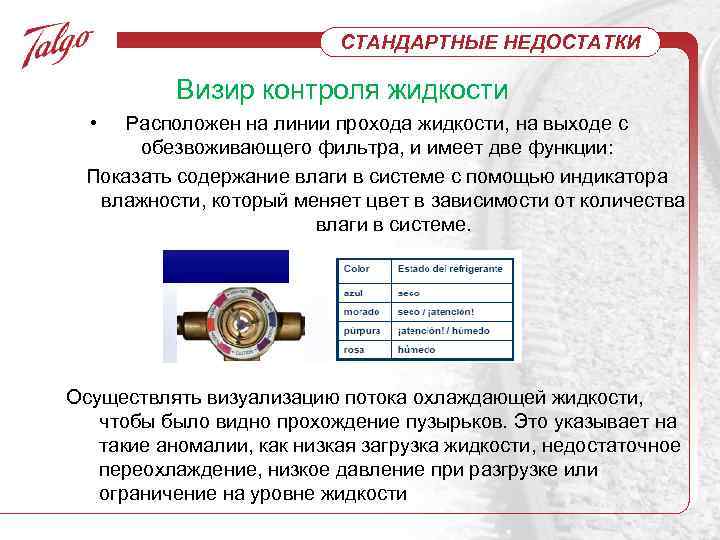

СТАНДАРТНЫЕ НЕДОСТАТКИ Визир контроля жидкости • Расположен на линии прохода жидкости, на выходе с обезвоживающего фильтра, и имеет две функции: Показать содержание влаги в системе с помощью индикатора влажности, который меняет цвет в зависимости от количества влаги в системе. Осуществлять визуализацию потока охлаждающей жидкости, чтобы было видно прохождение пузырьков. Это указывает на такие аномалии, как низкая загрузка жидкости, недостаточное переохлаждение, низкое давление при разгрузке или ограничение на уровне жидкости

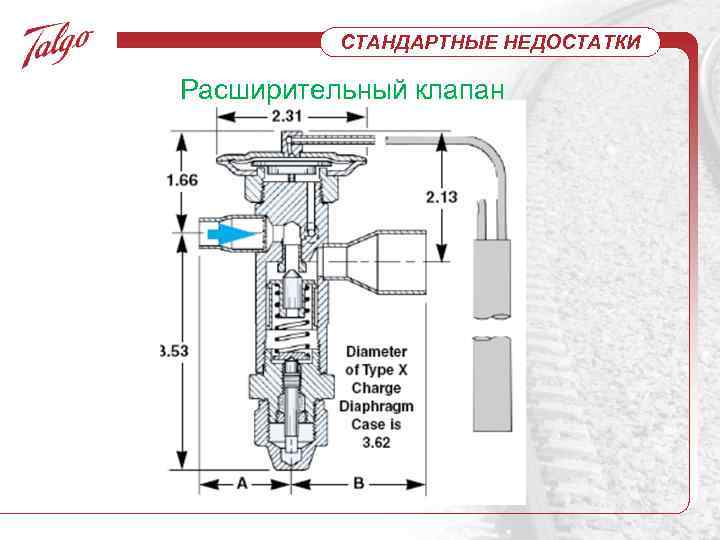

СТАНДАРТНЫЕ НЕДОСТАТКИ Расширительный клапан

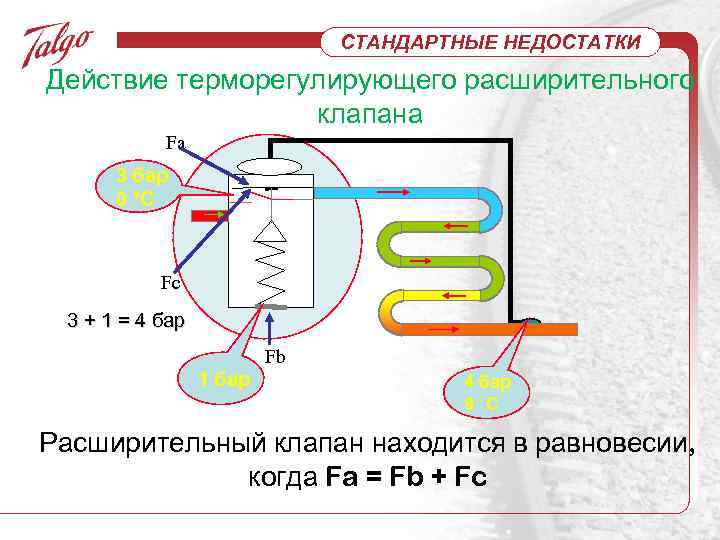

СТАНДАРТНЫЕ НЕДОСТАТКИ Действие терморегулирующего расширительного клапана Fa 3 бар 0 °C Fc 3 + 1 = 4 бар Fb 1 бар 4 бар 9 °C Расширительный клапан находится в равновесии, когда Fa = Fb + Fc

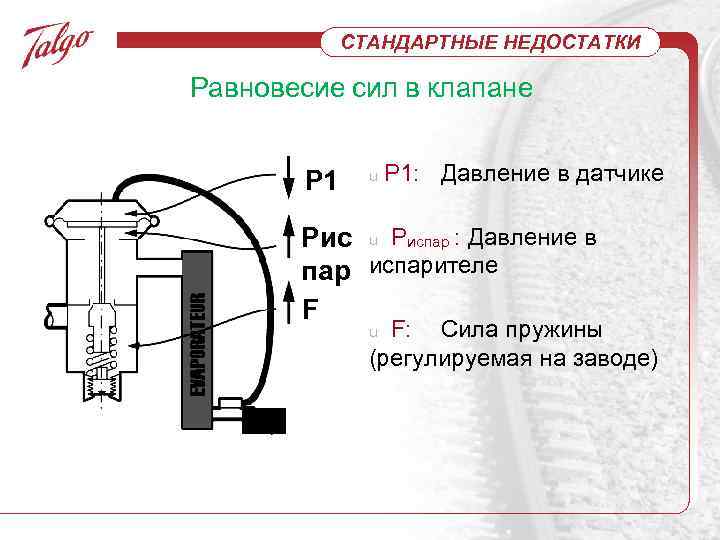

СТАНДАРТНЫЕ НЕДОСТАТКИ Равновесие сил в клапане P 1 u P 1: Давление в датчике Pис u Pиспар : Давление в пар испарителе F F: Сила пружины (регулируемая на заводе) u

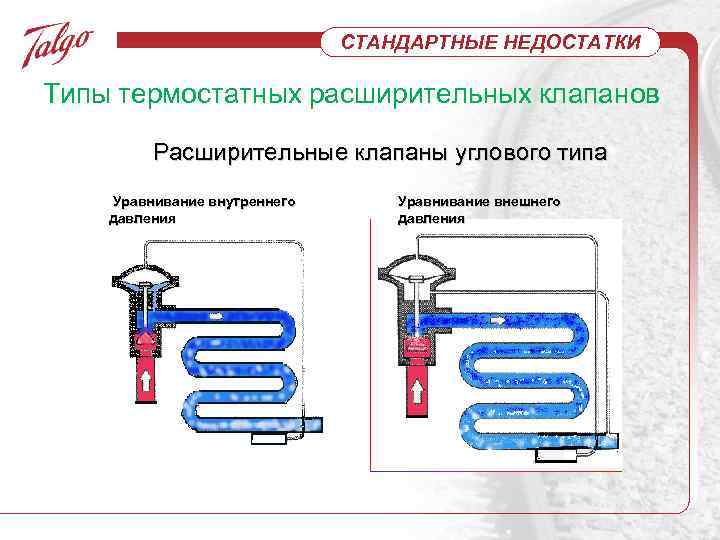

СТАНДАРТНЫЕ НЕДОСТАТКИ Типы термостатных расширительных клапанов Расширительные клапаны углового типа Уравнивание внутреннего давления Уравнивание внешнего давления

СТАНДАРТНЫЕ НЕДОСТАТКИ Расширительный клапан • Заблокированный клапан в открытой позиции • Заблокированный клапан в закрытой позиции • Закупорка клапанов в связи с наличием загрязнений или льда • Утечка газа из датчика (моноблок) • Обрыв датчика (угол) • Недостаточные технические характеристики контура в связи с ненадлежащей заменой клапана из-за неправильного кода

СТАНДАРТНЫЕ НЕДОСТАТКИ Испарительная батарея • Отверстие из-за наличия коррозии на поверхности испарителя • Закупорка концов шплинтов, в связи с наличием загрязнений или льда • Утечки в патрубках входа и выхода • Недостаток производительности из-за ненадлежащей замены специального испарителя на приспосабливаемый • Неприятные запахи в обитаемой зоне, в связи с наличием бактерий на поверхности испарителя. Соблюдение осторожности при использовании несоответствующих продуктов очистки

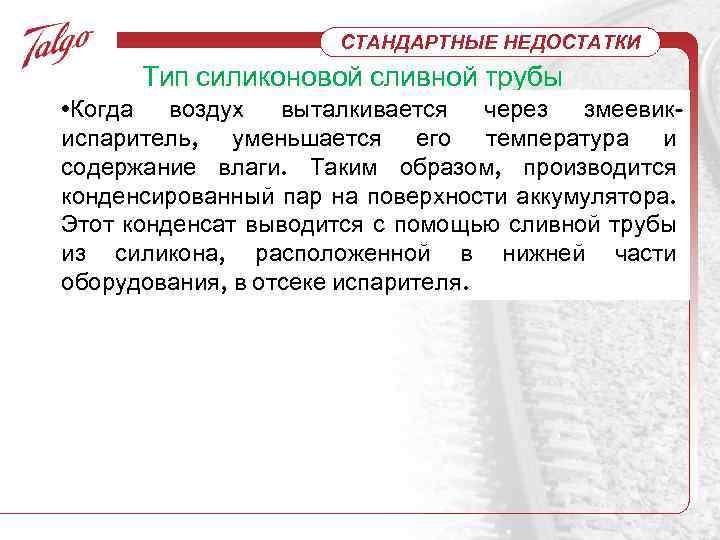

СТАНДАРТНЫЕ НЕДОСТАТКИ Тип силиконовой сливной трубы • Когда воздух выталкивается через змеевикиспаритель, уменьшается его температура и содержание влаги. Таким образом, производится конденсированный пар на поверхности аккумулятора. Этот конденсат выводится с помощью сливной трубы из силикона, расположенной в нижней части оборудования, в отсеке испарителя.

СТАНДАРТНЫЕ НЕДОСТАТКИ Gracias por vuestra atención Благодарим за внимание!
