Фундаменты. Типы. Конструктивные решения к. т. н Мухамедшакирова Ш. А.

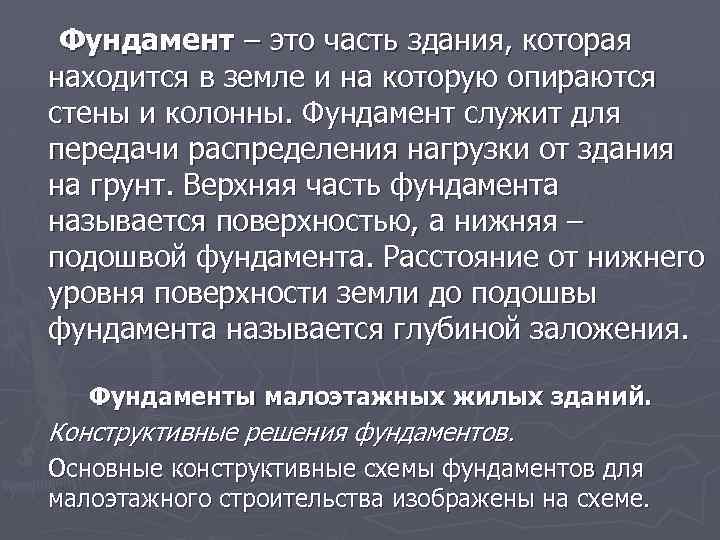

Фундамент – это часть здания, которая находится в земле и на которую опираются стены и колонны. Фундамент служит для передачи распределения нагрузки от здания на грунт. Верхняя часть фундамента называется поверхностью, а нижняя – подошвой фундамента. Расстояние от нижнего уровня поверхности земли до подошвы фундамента называется глубиной заложения. Фундаменты малоэтажных жилых зданий. Конструктивные решения фундаментов. Основные конструктивные схемы фундаментов для малоэтажного строительства изображены на схеме.

Конструктивные схемы фундаментов малоэтажных жилых зданий: а ленточный фундамент; 6 столбчатый; в фундамент в виде сплошной железобетонной плиты; г фундамент на коротких сваях; д ленточный фундамент на песчаной подушке; 1 стена; 2 – лента фундамента; 3 столб; 4 – фундаментная балка; 5 монолитная железобетонная плита; 6 ростверк; 7 свая; 8 песчаная подушка

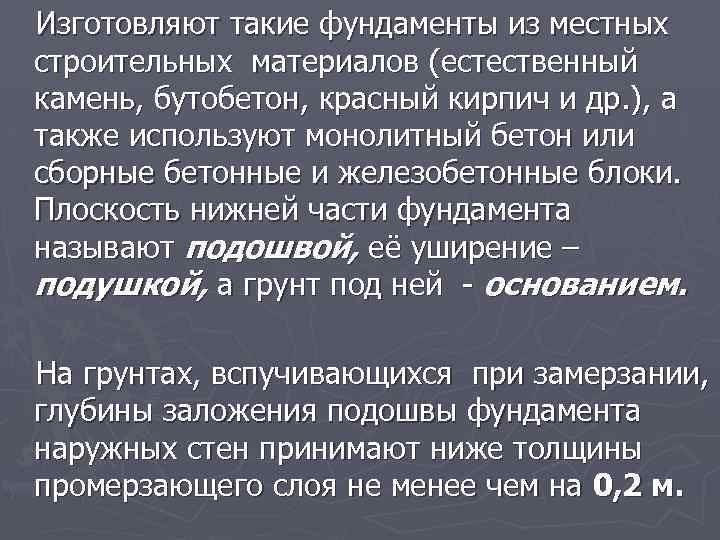

Изготовляют такие фундаменты из местных строительных материалов (естественный камень, бутобетон, красный кирпич и др. ), а также используют монолитный бетон или сборные бетонные и железобетонные блоки. Плоскость нижней части фундамента называют подошвой, её уширение – подушкой, а грунт под ней основанием. На грунтах, вспучивающихся при замерзании, глубины заложения подошвы фундамента наружных стен принимают ниже толщины промерзающего слоя не менее чем на 0, 2 м.

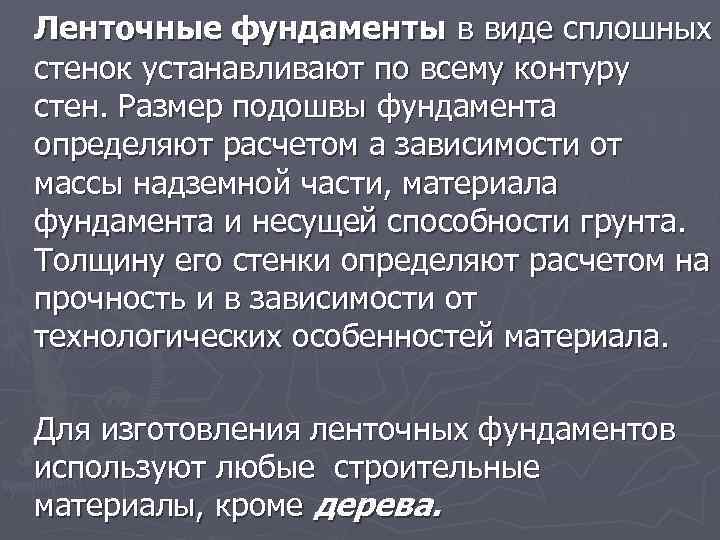

Ленточные фундаменты в виде сплошных стенок устанавливают по всему контуру стен. Размер подошвы фундамента определяют расчетом а зависимости от массы надземной части, материала фундамента и несущей способности грунта. Толщину его стенки определяют расчетом на прочность и в зависимости от технологических особенностей материала. Для изготовления ленточных фундаментов используют любые строительные материалы, кроме дерева.

Конструкции ленточных фундаментов: а из сплошных стеновых фундаментных блоков; 6 из пустотелых блоков; в вариант с устройством подвала; г монолитный фундамент; 1 фундаментная плита; 2 – фундаментный блок; 3 стеновой блок подвала; 4 – монолитный бетон (бутобетон)

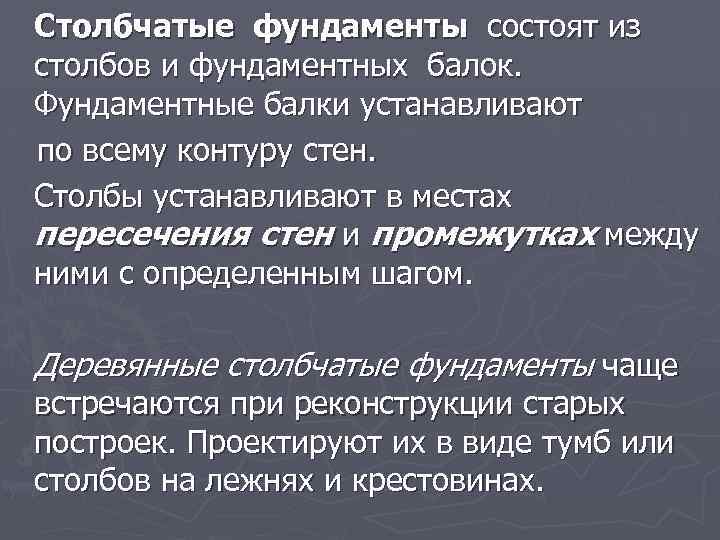

Столбчатые фундаменты состоят из столбов и фундаментных балок. Фундаментные балки устанавливают по всему контуру стен. Столбы устанавливают в местах пересечения стен и промежутках между ними с определенным шагом. Деревянные столбчатые фундаменты чаще встречаются при реконструкции старых построек. Проектируют их в виде тумб или столбов на лежнях и крестовинах.

Конструкция столбчатых фундаментов для каркаснопанельных гражданских зданий: а – Конструкция на фундаментной подушке; б Конструкция фундамента стаканного типа; 1 Наружная цокольная панель; 2 пирамидальное основание колонны; 3 фундаментная балка; 4 фундаментный стакан.

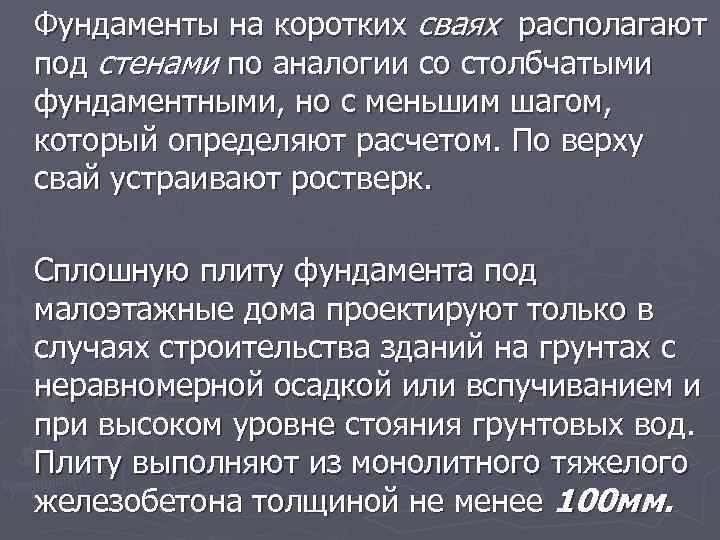

Фундаменты на коротких сваях располагают под стенами по аналогии со столбчатыми фундаментными, но с меньшим шагом, который определяют расчетом. По верху свай устраивают ростверк. Сплошную плиту фундамента под малоэтажные дома проектируют только в случаях строительства зданий на грунтах с неравномерной осадкой или вспучиванием и при высоком уровне стояния грунтовых вод. Плиту выполняют из монолитного тяжелого железобетона толщиной не менее 100 мм.

Конструкция свайных фундаментов: а сопряжение сборного оголовка под одиночную сваю; б однорядное расположение свай; в шахматное расположение свай; г двурядное расположение свай; д куст свай под одиночную колонну; 1 свая; 2 сборный оголовок; 3 – монолитный железобетонный ростверк» 4 железобетонный ростверк под колонну.

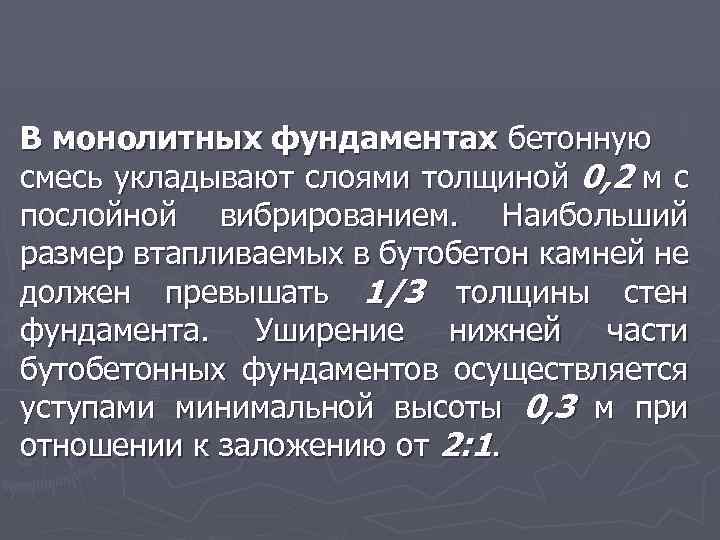

В монолитных фундаментах бетонную смесь укладывают слоями толщиной 0, 2 м с послойной вибрированием. Наибольший размер втапливаемых в бутобетон камней не должен превышать 1/3 толщины стен фундамента. Уширение нижней части бутобетонных фундаментов осуществляется уступами минимальной высоты 0, 3 м при отношении к заложению от 2: 1.

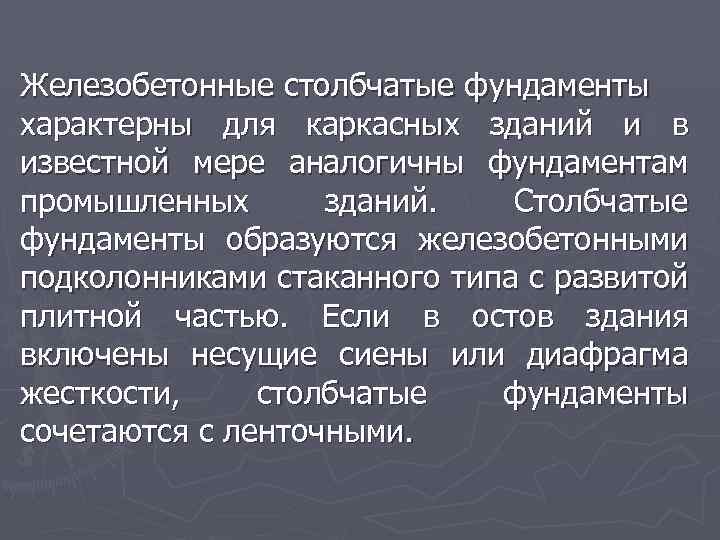

Железобетонные столбчатые фундаменты характерны для каркасных зданий и в известной мере аналогичны фундаментам промышленных зданий. Столбчатые фундаменты образуются железобетонными подколонниками стаканного типа с развитой плитной частью. Если в остов здания включены несущие сиены или диафрагма жесткости, столбчатые фундаменты сочетаются с ленточными.

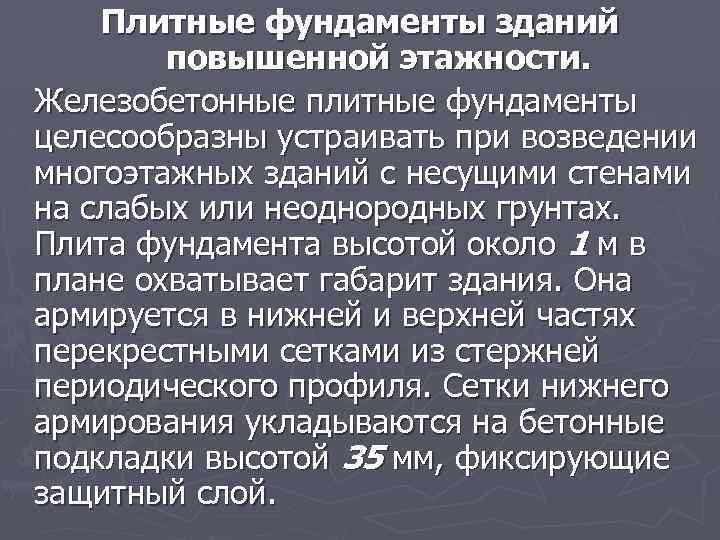

Плитные фундаменты зданий повышенной этажности. Железобетонные плитные фундаменты целесообразны устраивать при возведении многоэтажных зданий с несущими стенами на слабых или неоднородных грунтах. Плита фундамента высотой около 1 м в плане охватывает габарит здания. Она армируется в нижней и верхней частях перекрестными сетками из стержней периодического профиля. Сетки нижнего армирования укладываются на бетонные подкладки высотой 35 мм, фиксирующие защитный слой.

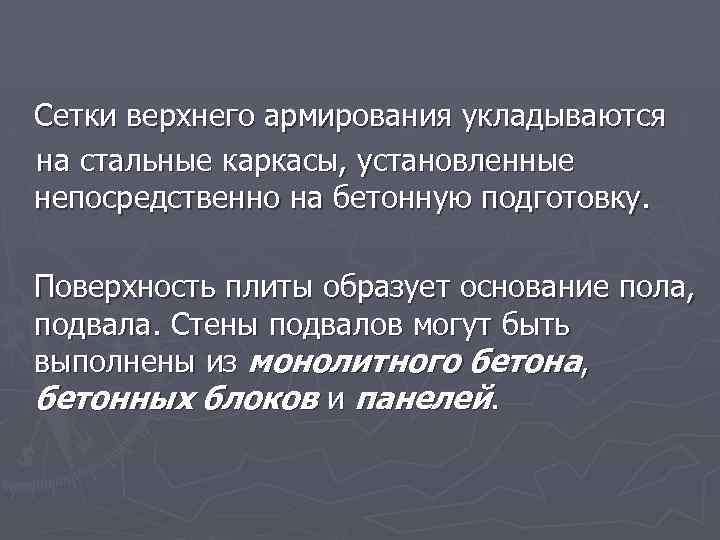

Сетки верхнего армирования укладываются на стальные каркасы, установленные непосредственно на бетонную подготовку. Поверхность плиты образует основание пола, подвала. Стены подвалов могут быть выполнены из монолитного бетона, бетонных блоков и панелей.

Конструкция сплошных фундаментов: ► а перекрестная конструкция: 6, в варианты устройства сплошных фундаментной плиты; г – коробчатая конструкция фундаментов.

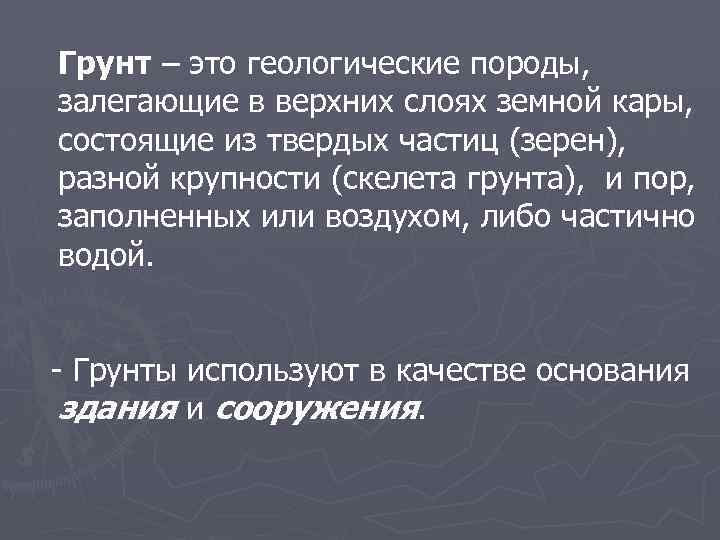

Грунт – это геологические породы, залегающие в верхних слоях земной кары, состоящие из твердых частиц (зерен), разной крупности (скелета грунта), и пор, заполненных или воздухом, либо частично водой. Грунты используют в качестве основания здания и сооружения.

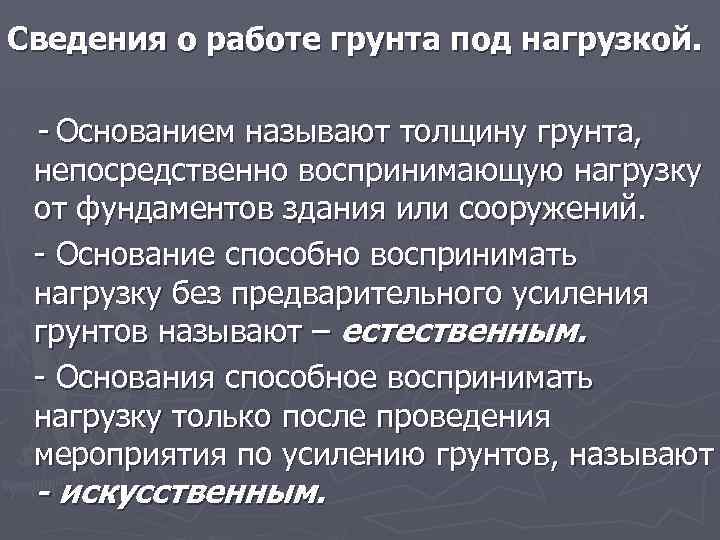

Сведения о работе грунта под нагрузкой. Основанием называют толщину грунта, непосредственно воспринимающую нагрузку от фундаментов здания или сооружений. Основание способно воспринимать нагрузку без предварительного усиления грунтов называют – естественным. Основания способное воспринимать нагрузку только после проведения мероприятия по усилению грунтов, называют - искусственным.

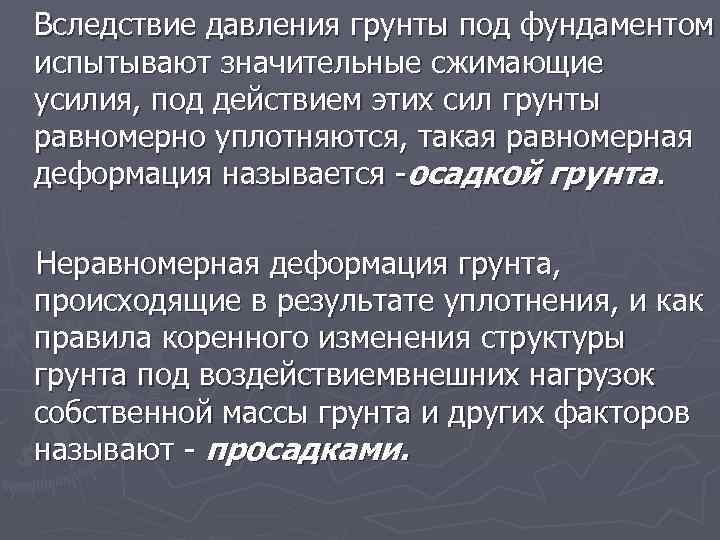

Вследствие давления грунты под фундаментом испытывают значительные сжимающие усилия, под действием этих сил грунты равномерно уплотняются, такая равномерная деформация называется осадкой грунта. Неравномерная деформация грунта, происходящие в результате уплотнения, и как правила коренного изменения структуры грунта под воздействиемвнешних нагрузок собственной массы грунта и других факторов называют просадками.

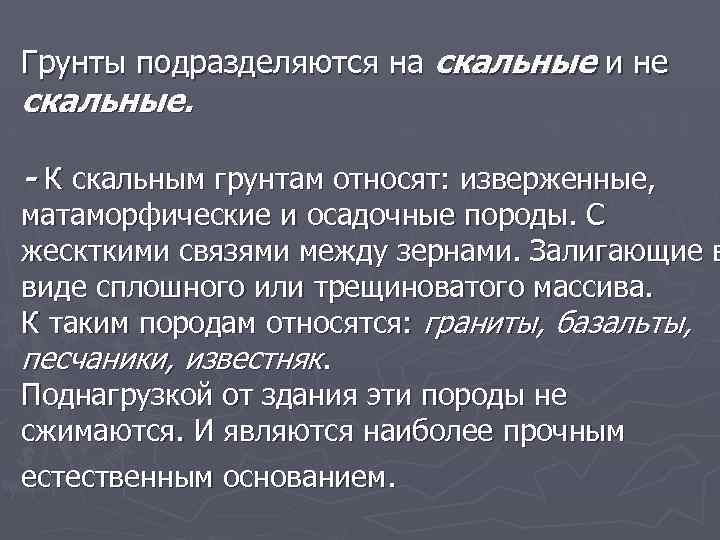

Грунты подразделяются на скальные и не скальные. - К скальным грунтам относят: изверженные, матаморфические и осадочные породы. С жескткими связями между зернами. Залигающие в виде сплошного или трещиноватого массива. К таким породам относятся: граниты, базальты, песчаники, известняк. Поднагрузкой от здания эти породы не сжимаются. И являются наиболее прочным естественным основанием.

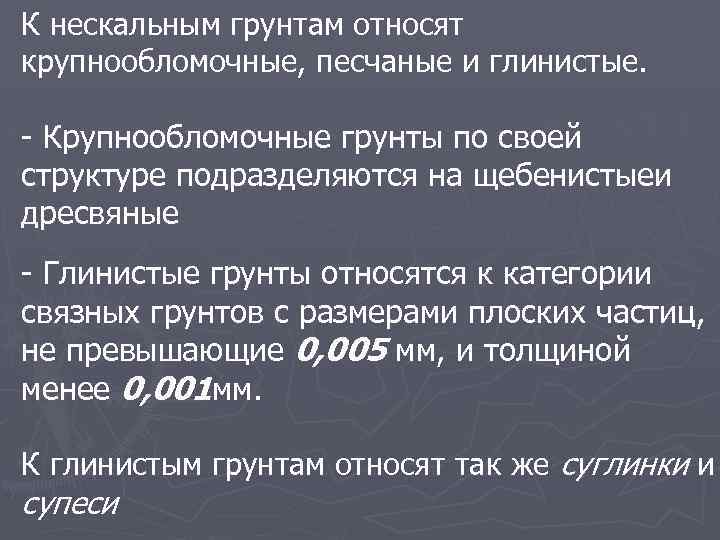

К нескальным грунтам относят крупнообломочные, песчаные и глинистые. Крупнообломочные грунты по своей структуре подразделяются на щебенистыеи дресвяные Глинистые грунты относятся к категории связных грунтов с размерами плоских частиц, не превышающие 0, 005 мм, и толщиной менее 0, 001 мм. К глинистым грунтам относят так же суглинки и супеси

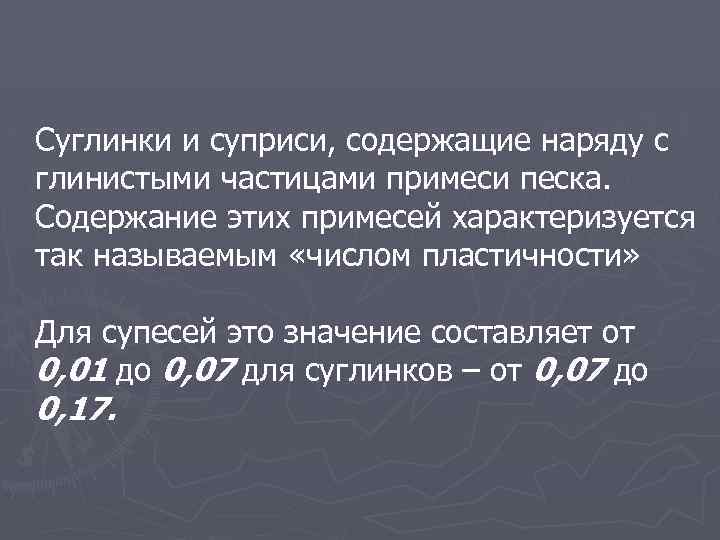

Суглинки и суприси, содержащие наряду с глинистыми частицами примеси песка. Содержание этих примесей характеризуется так называемым «числом пластичности» Для супесей это значение составляет от 0, 01 до 0, 07 для суглинков – от 0, 07 до 0, 17.

Пески в сухом состоянии представляют в своей массе сыпучий грунт. По крупности частиц различают пески: гравелистые, крупные, мелкие средней крупностей, и пылеватые с соответствующим соотношении частиц от 2 мм до 0, 05 мм в % от веса воздушно сухого грунта. Песчаные грунты мало сжимаемые и при достаточной мощности слоя служат прочным и устойчивым основанием зданий и сооружений

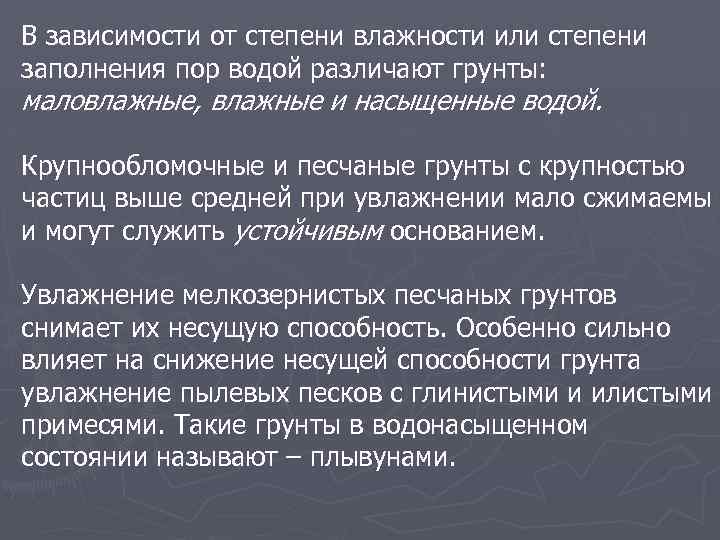

В зависимости от степени влажности или степени заполнения пор водой различают грунты: маловлажные, влажные и насыщенные водой. Крупнообломочные и песчаные грунты с крупностью частиц выше средней при увлажнении мало сжимаемы и могут служить устойчивым основанием. Увлажнение мелкозернистых песчаных грунтов снимает их несущую способность. Особенно сильно влияет на снижение несущей способности грунта увлажнение пылевых песков с глинистыми и илистыми примесями. Такие грунты в водонасыщенном состоянии называют – плывунами.

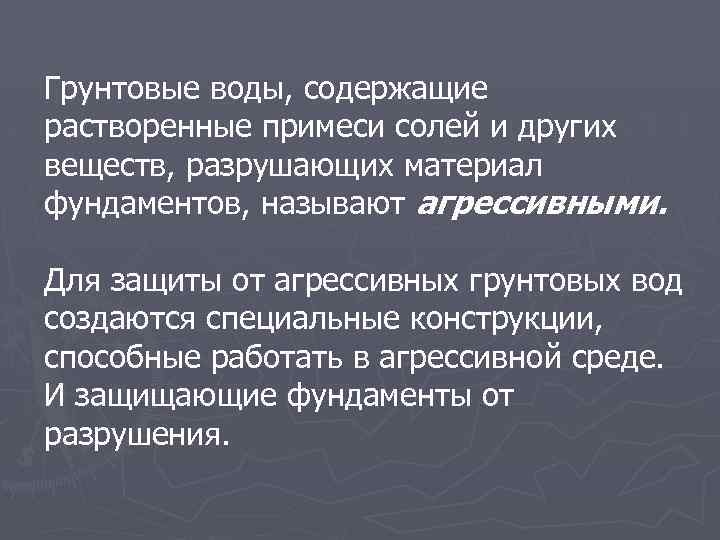

Грунтовые воды, содержащие растворенные примеси солей и других веществ, разрушающих материал фундаментов, называют агрессивными. Для защиты от агрессивных грунтовых вод создаются специальные конструкции, способные работать в агрессивной среде. И защищающие фундаменты от разрушения.

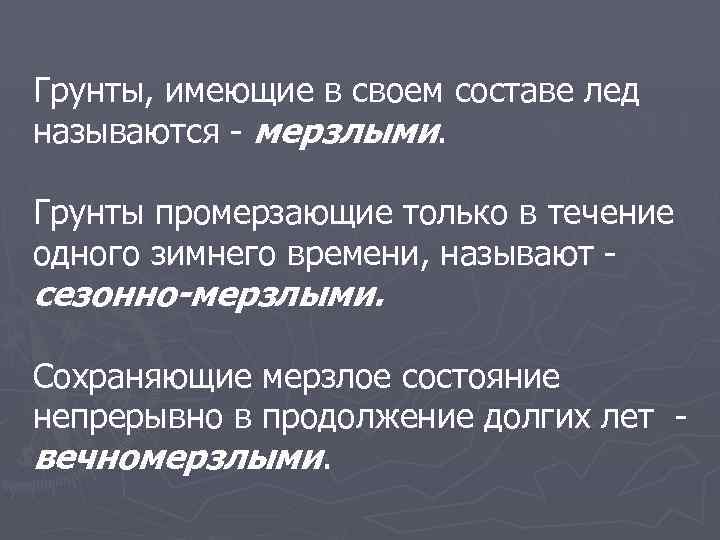

Грунты, имеющие в своем составе лед называются мерзлыми. Грунты промерзающие только в течение одного зимнего времени, называют сезонно-мерзлыми. Сохраняющие мерзлое состояние непрерывно в продолжение долгих лет вечномерзлыми.

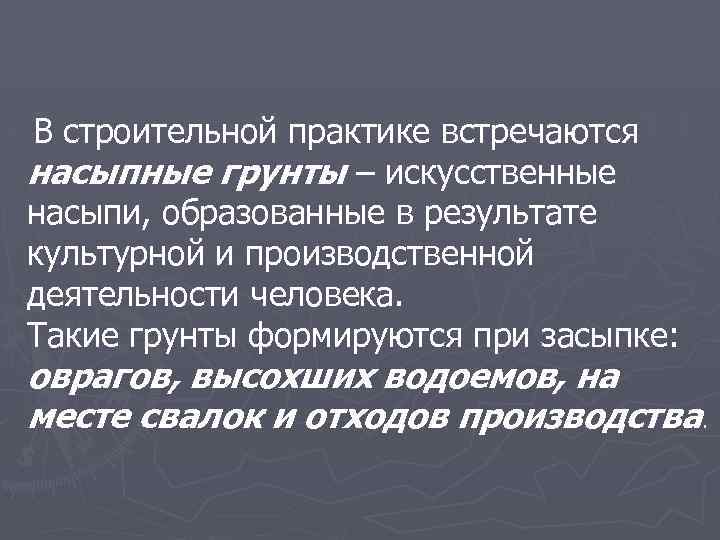

В строительной практике встречаются насыпные грунты – искусственные насыпи, образованные в результате культурной и производственной деятельности человека. Такие грунты формируются при засыпке: оврагов, высохших водоемов, на месте свалок и отходов производства.
