Фундаменты. Дефекты фундаментов. Подготовил студент гр. 5 -50

Фундаменты. Дефекты фундаментов. Подготовил студент гр. 5 -50 -5, ИС Хаматова А. Р.

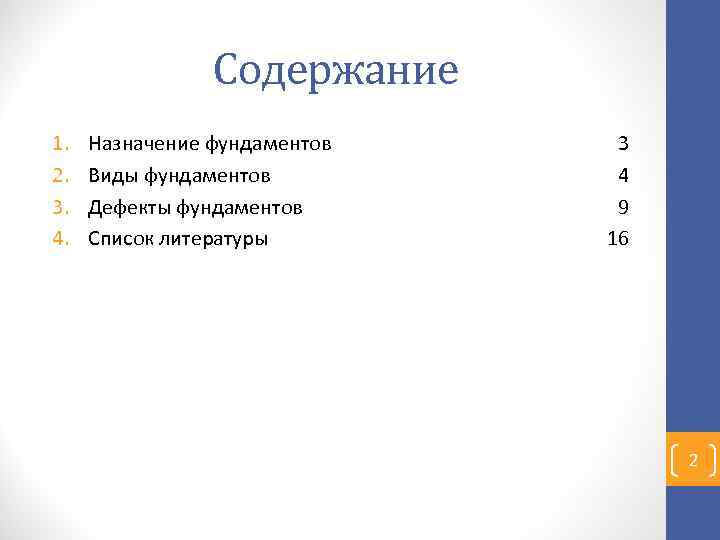

Содержание 1. 2. 3. 4. Назначение фундаментов Виды фундаментов Дефекты фундаментов Список литературы 3 4 9 16 2

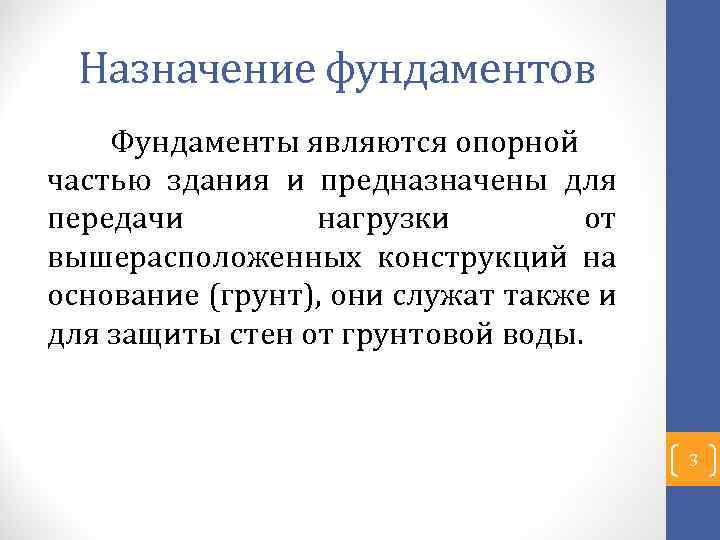

Назначение фундаментов Фундаменты являются опорной частью здания и предназначены для передачи нагрузки от вышерасположенных конструкций на основание (грунт), они служат также и для защиты стен от грунтовой воды. 3

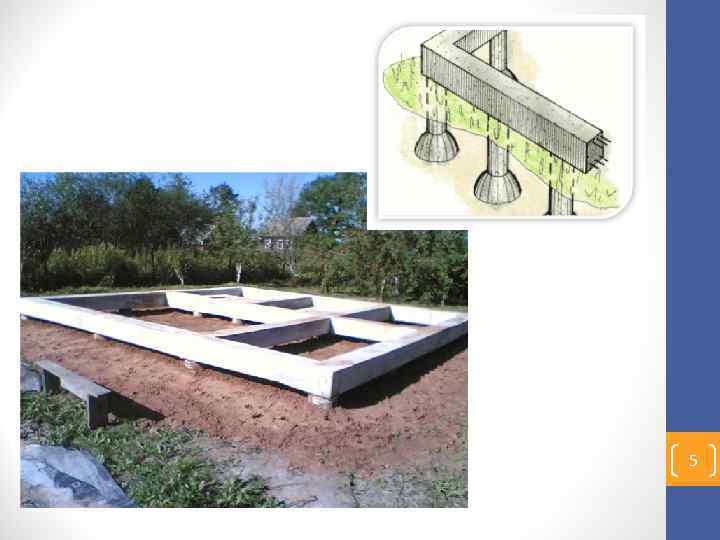

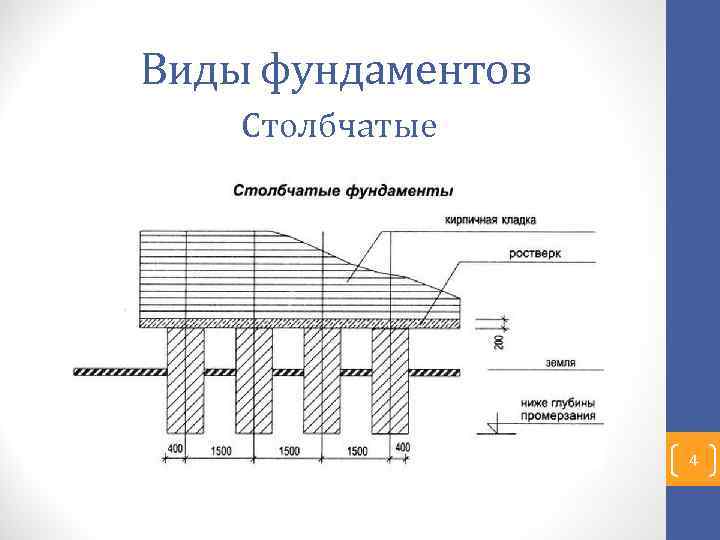

Виды фундаментов Столбчатые 4

5

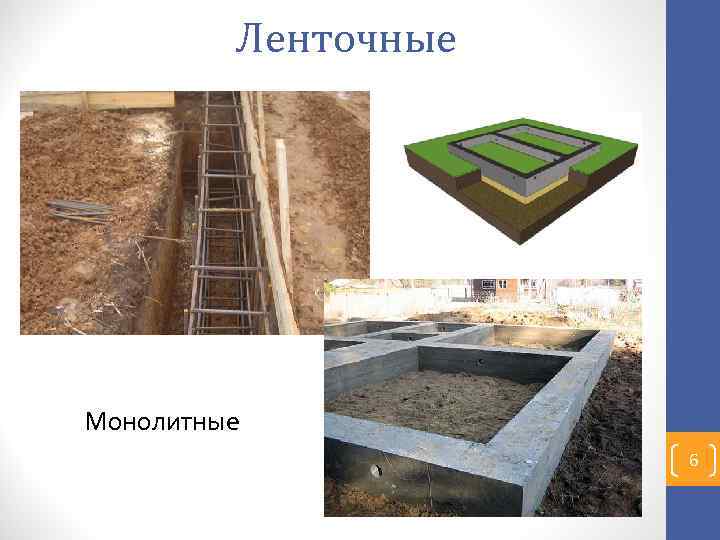

Ленточные Монолитные 6

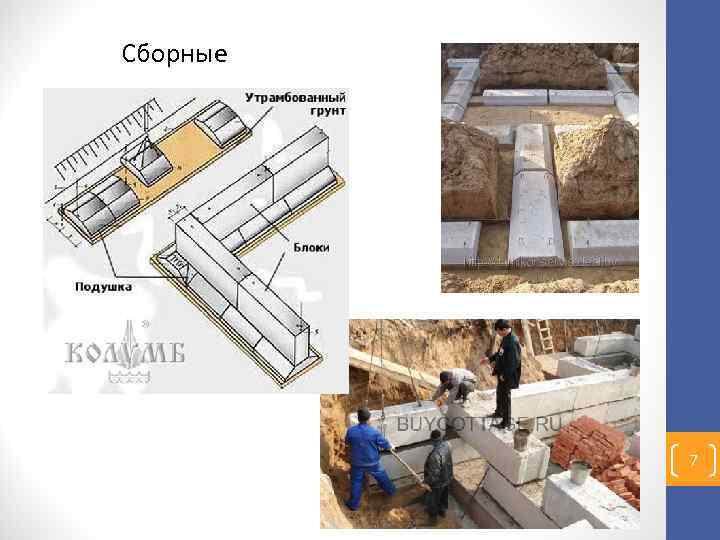

Сборные 7

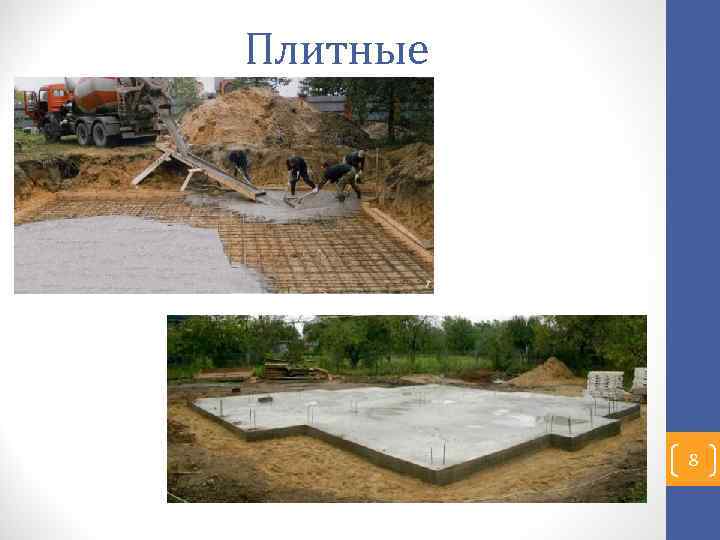

Плитные 8

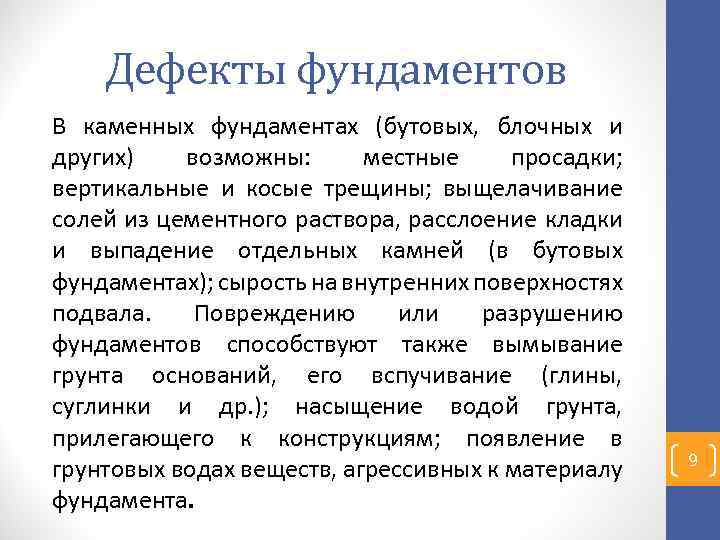

Дефекты фундаментов В каменных фундаментах (бутовых, блочных и других) возможны: местные просадки; вертикальные и косые трещины; выщелачивание солей из цементного раствора, расслоение кладки и выпадение отдельных камней (в бутовых фундаментах); сырость на внутренних поверхностях подвала. Повреждению или разрушению фундаментов способствуют также вымывание грунта оснований, его вспучивание (глины, суглинки и др. ); насыщение водой грунта, прилегающего к конструкциям; появление в грунтовых водах веществ, агрессивных к материалу фундамента. 9

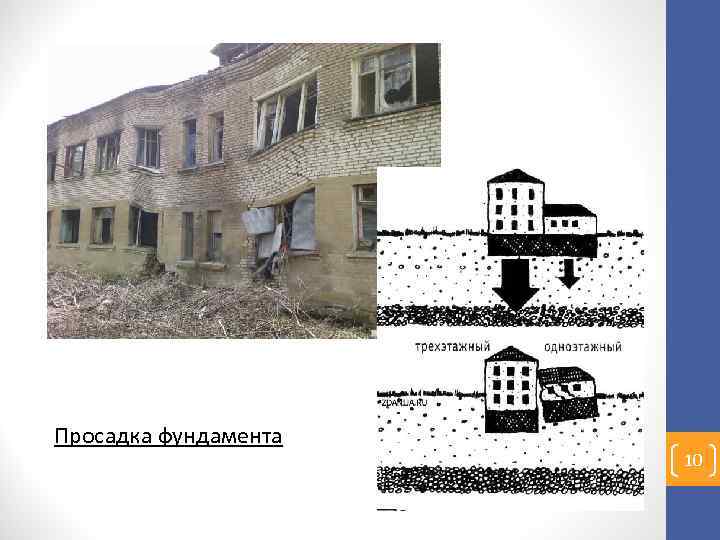

Просадка фундамента 10

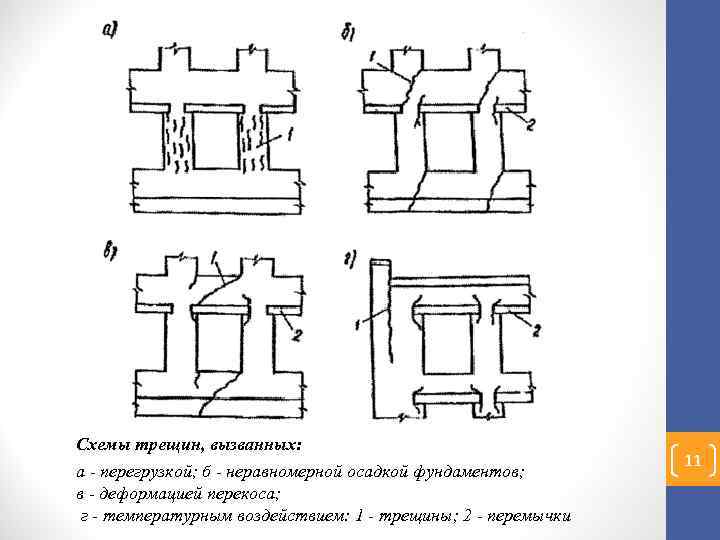

Схемы трещин, вызванных: а - перегрузкой; б - неравномерной осадкой фундаментов; в - деформацией перекоса; г - температурным воздействием: 1 - трещины; 2 - перемычки 11

Схема трещин в стене крупнопанельного здания от неравномерной осадки фундаментов: 1 - поперечный фундамент, давший осадку большую, чем примыкающие фундаменты; 2 - насыпной грунт; 3 - трещины 12

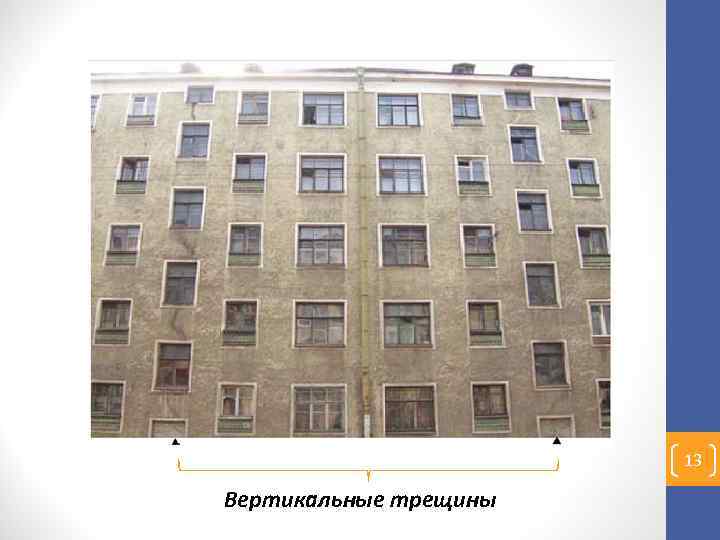

13 Вертикальные трещины

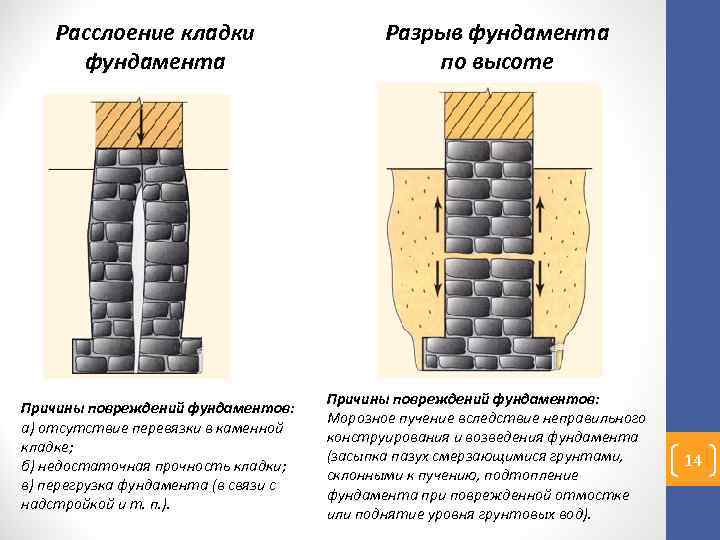

Расслоение кладки фундамента Причины повреждений фундаментов: а) отсутствие перевязки в каменной кладке; б) недостаточная прочность кладки; в) перегрузка фундамента (в связи с надстройкой и т. п. ). Разрыв фундамента по высоте Причины повреждений фундаментов: Морозное пучение вследствие неправильного конструирования и возведения фундамента (засыпка пазух смерзающимися грунтами, склонными к пучению, подтопление фундамента при поврежденной отмостке или поднятие уровня грунтовых вод). 14

Выщелачивание бетонных конструкций фундамента либо кристаллизационное разрушение бетона Причины повреждений фундаментов: а) воздействие на бетон мягкой (щелочной) воды; б) воздействие на бетон соленой воды. 15

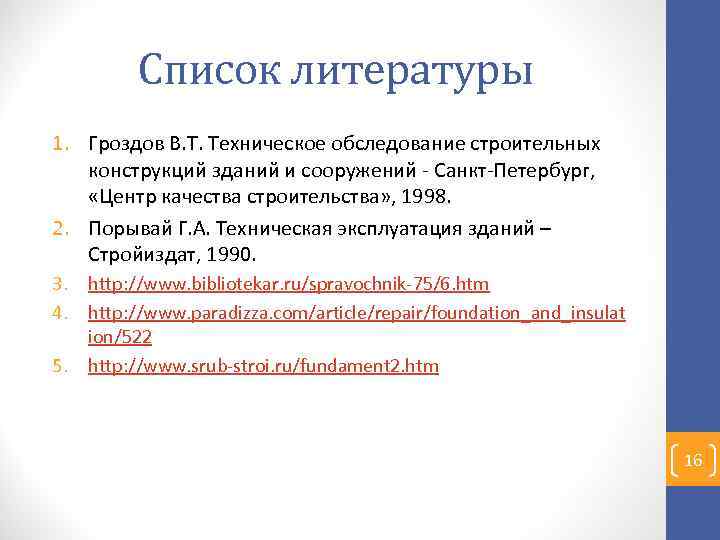

Список литературы 1. Гроздов В. Т. Техническое обследование строительных конструкций зданий и сооружений - Санкт-Петербург, «Центр качества строительства» , 1998. 2. Порывай Г. А. Техническая эксплуатация зданий – Стройиздат, 1990. 3. http: //www. bibliotekar. ru/spravochnik-75/6. htm 4. http: //www. paradizza. com/article/repair/foundation_and_insulat ion/522 5. http: //www. srub-stroi. ru/fundament 2. htm 16
