Фронтальная и угловая перспектива Разработала Семенова Н В

Фронтальная и угловая перспектива Разработала: Семенова Н. В.

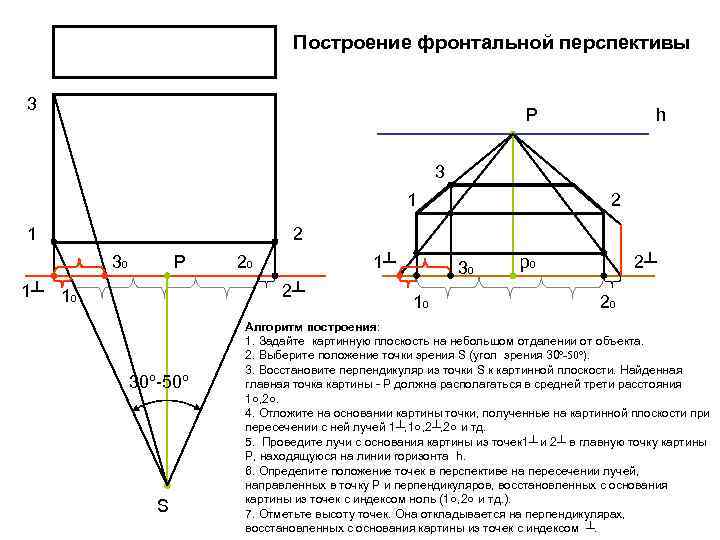

Построение фронтальной перспективы 3 Р h 3 1 1 2 2 30 Р 1┴ 20 2┴ 1┴ 10 30º-50º S 30 10 2┴ р0 20 Алгоритм построения: 1. Задайте картинную плоскость на небольшом отдалении от объекта. 2. Выберите положение точки зрения S (угол зрения 30º-50º). 3. Восстановите перпендикуляр из точки S к картинной плоскости. Найденная главная точка картины - Р должна располагаться в средней трети расстояния 1○, 2○. 4. Отложите на основании картины точки, полученные на картинной плоскости при пересечении с ней лучей 1┴, 1○, 2┴, 2○ и тд. 5. Проведите лучи с основания картины из точек 1┴ и 2┴ в главную точку картины Р, находящуюся на линии горизонта h. 6. Определите положение точек в перспективе на пересечении лучей, направленных в точку Р и перпендикуляров, восстановленных с основания картины из точек с индексом ноль (1○, 2○ и тд. ). 7. Отметьте высоту точек. Она откладывается на перпендикулярах, восстановленных с основания картины из точек с индексом ┴.

Построение фронтальной перспективы Р h 3 3 2 1 1┴ 1 2 30 1┴ 10 Р Р 2┴ 10 20 h Р 20 2┴ 3 2 1 1┴ 10 S S 2┴ 30 20 Главная точка картины смещена влево

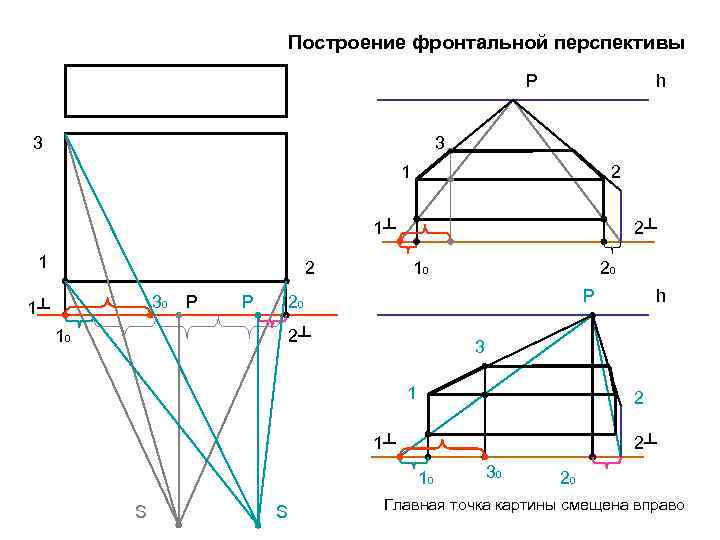

Построение фронтальной перспективы Р h 3 3 1 2 1┴ 1 2 30 1┴ 10 Р Р 2┴ 10 20 2┴ 3 1 2 1┴ 2┴ 10 S S h Р 20 30 20 Главная точка картины смещена вправо

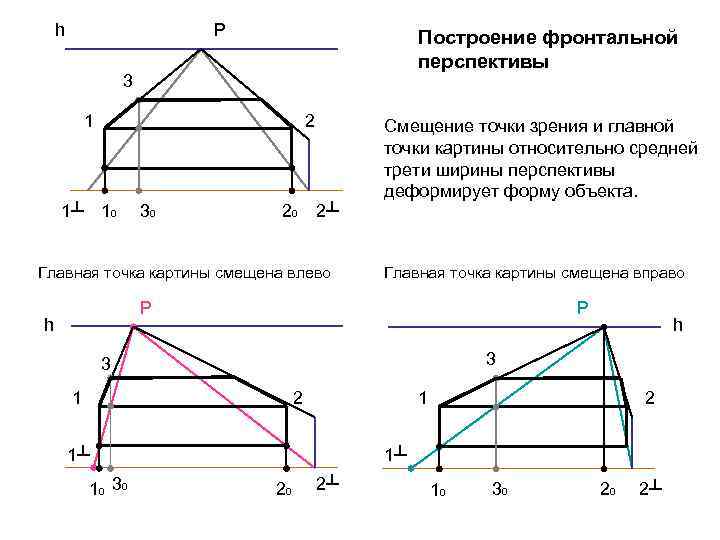

h Р Построение фронтальной перспективы 3 1 2 1┴ 10 30 20 Смещение точки зрения и главной точки картины относительно средней трети ширины перспективы деформирует форму объекта. 2┴ Главная точка картины смещена влево Главная точка картины смещена вправо Р h Р 3 3 1 2 1 1┴ 10 30 h 2 1┴ 20 2┴ 10 30 20 2┴

Построение фронтальной перспективы 3 Р h 3 1 4 1 Р 4 2 1┴ 40 30 1┴ 10 2 20 2┴ 2┴ 30 10 40 20 30º-50º Определите положение точек в перспективе на пересечении лучей, направленных в точку Р и перпендикуляров, восстановленных с основания картины из точек с индексом ноль (1○, 2○ и тд. ). S

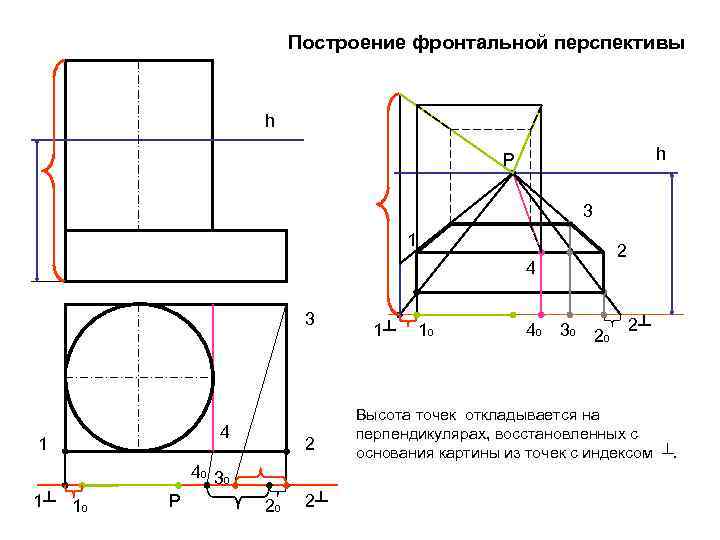

Построение фронтальной перспективы h h Р 3 1 2 4 3 4 1 2 40 30 1┴ 10 Р 20 2┴ 1┴ 10 40 30 20 2┴ Высота точек откладывается на перпендикулярах, восстановленных с основания картины из точек с индексом ┴.

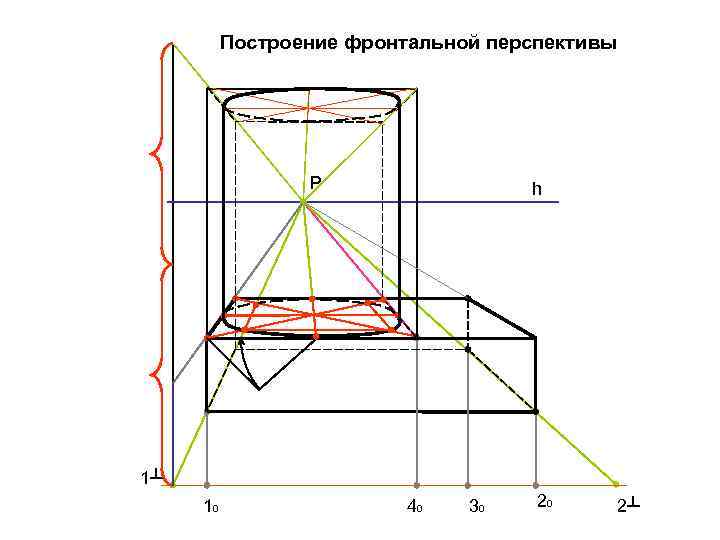

Построение фронтальной перспективы Р h 1┴ 10 40 30 20 2┴

Построение окружности во фронтальной перспективе Р h Окружность располагается ниже линии горизонта

Построение окружности во фронтальной перспективе Окружность располагается выше линии горизонта Р h

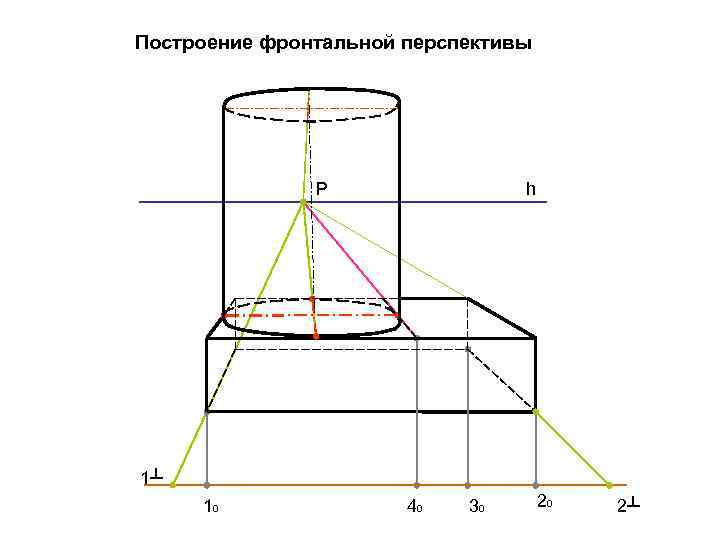

Построение фронтальной перспективы Р h 1┴ 10 40 30 20 2┴

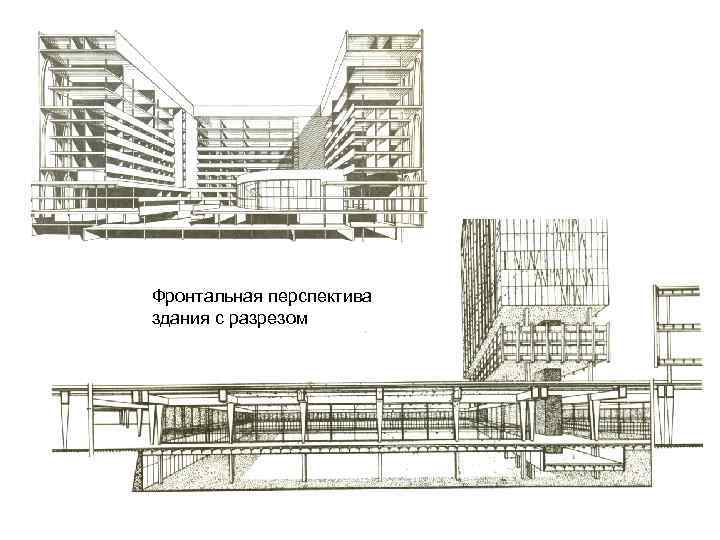

Фронтальная перспектива здания с разрезом

Джованни Батиста Пиранези

Построение угловой перспективы способом архитектора F 2 F 1 1 f 1 10 h 2 3 20 1 Картинная плоскость параллельна диагонали прямоугольника. Из точки зрения восстанавливаем перпендикуляр к картинной плоскости ( ┴ SP). Точка зрения должна располагается так, чтобы главная точка картины (Р) находилась в средней трети ширины всей перспективы (отрезок 10 20). F 1 10 3 P 2 20 S F 2

F 1 h F 2 f 1 Картинная плоскость не меняется и параллельна диагонали прямоугольника. Точка зрения смещена выше влево. F 1 Р Р длина F 2 S 1 S F 2 ширина

h F 1 F 2 f 1 Картинная плоскость не меняется и параллельна диагонали прямоугольника. Точка зрения смещена ниже вправо. F 1 Р Р длина F 2 S S 1 ширина

F 1 F 2 h f 1 Картинная плоскость сдвинута к правой грани и не параллельна диагонали прямоугольника. Точка зрения не меняется. F 1 Р длина Р ширина S F 2

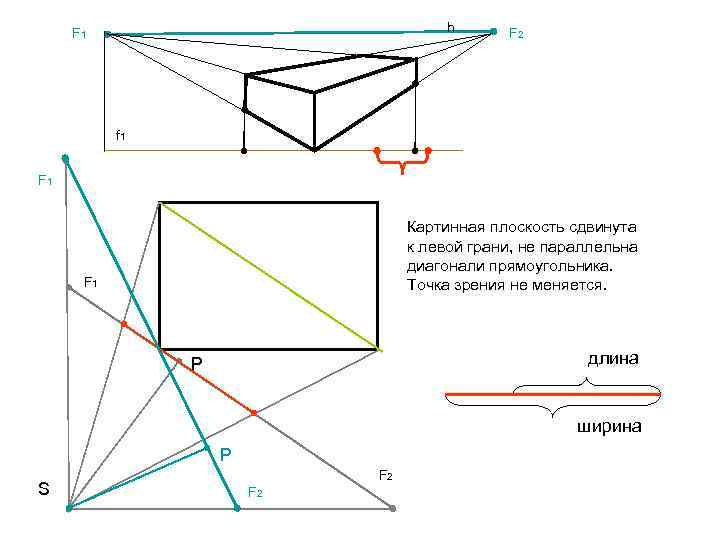

h F 1 F 2 f 1 F 1 Картинная плоскость сдвинута к левой грани, не параллельна диагонали прямоугольника. Точка зрения не меняется. F 1 длина Р ширина Р S F 2

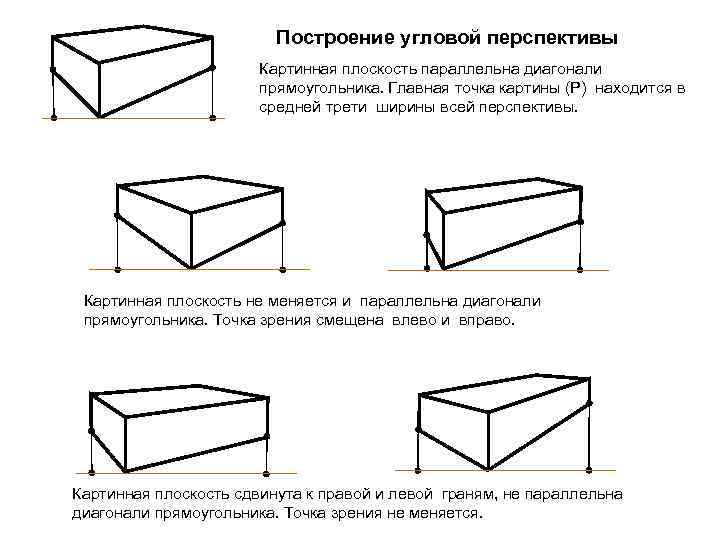

Построение угловой перспективы Картинная плоскость параллельна диагонали прямоугольника. Главная точка картины (Р) находится в средней трети ширины всей перспективы. Картинная плоскость не меняется и параллельна диагонали прямоугольника. Точка зрения смещена влево и вправо. Картинная плоскость сдвинута к правой и левой граням, не параллельна диагонали прямоугольника. Точка зрения не меняется.

Построение угловой перспективы способом архитектора. Подготовительные графические построения на горизонтальной проекции. 1 F 1 10 3 2 Р 20 30º-50º S F 2 Алгоритм построения перспективы способом архитектора: 1. Выбирается картинная плоскость. Она должна располагаться к граням проекции под углом не равным 45° или параллельно диагонали прямоугольника. 2. Определяется положение точки зрения – S. При этом следует учесть, что (28°<α <53°) и точка Р на картинной плоскости (┴S Р) должна находиться в средней трети отрезка [10; 20] или угла 1 S 2. 3. Строятся точки схода F 1 и F 2. S F 1 ║ [1; 3], а S F 2 ║ [3; 2] 4. Проводятся лучи в точку зрения S из точек, определяющих форму объекта.

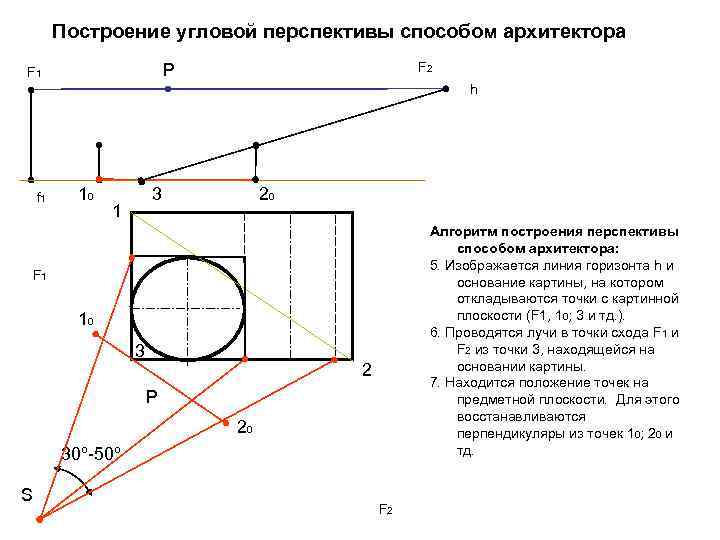

Построение угловой перспективы способом архитектора F 2 Р F 1 h f 1 10 3 1 20 Алгоритм построения перспективы способом архитектора: 5. Изображается линия горизонта h и основание картины, на котором откладываются точки с картинной плоскости (F 1, 10; 3 и тд. ). 6. Проводятся лучи в точки схода F 1 и F 2 из точки 3, находящейся на основании картины. 7. Находится положение точек на предметной плоскости. Для этого восстанавливаются перпендикуляры из точек 10; 20 и тд. F 1 10 3 2 Р 20 30º-50º S F 2

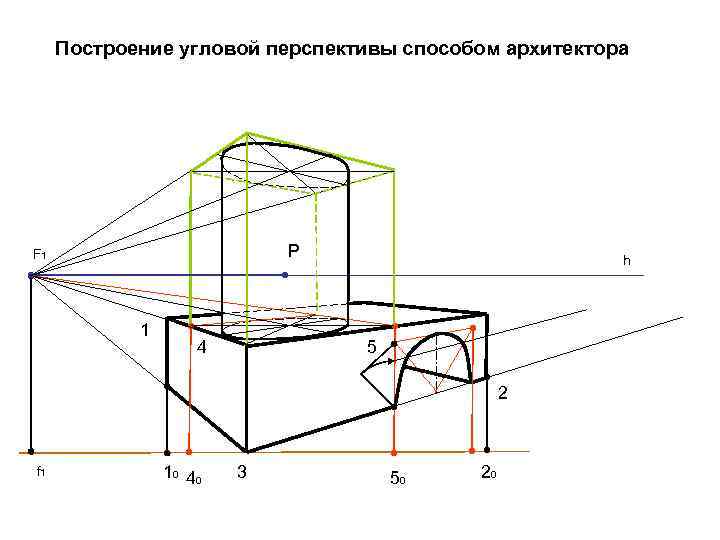

Построение угловой перспективы способом архитектора h Р F 1 F 2 h 1 4 5 2 1 4 f 1 10 40 3 50 20 Алгоритм построения перспективы способом архитектора: 7. Находится положение точек на предметной плоскости. Для этого восстанавливаются перпендикуляры из точек 10; 20 и тд. 8. Достраивается форма объекта. Высота точек откладывается на перпендикулярах с основания картины. Затем лучи направляются в точки схода F 1 и F 2. F 1 10 40 5 3 Р 2 50 30º-50º 20 F 2 S
