Frame Relay Доступ к WAN – Часть 3 Version 4. 0 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 1

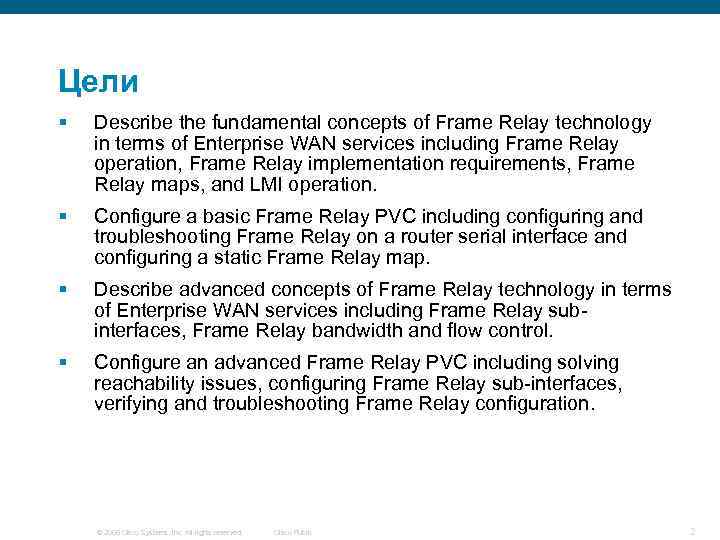

Цели § Describe the fundamental concepts of Frame Relay technology in terms of Enterprise WAN services including Frame Relay operation, Frame Relay implementation requirements, Frame Relay maps, and LMI operation. § Configure a basic Frame Relay PVC including configuring and troubleshooting Frame Relay on a router serial interface and configuring a static Frame Relay map. § Describe advanced concepts of Frame Relay technology in terms of Enterprise WAN services including Frame Relay subinterfaces, Frame Relay bandwidth and flow control. § Configure an advanced Frame Relay PVC including solving reachability issues, configuring Frame Relay sub-interfaces, verifying and troubleshooting Frame Relay configuration. © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 2

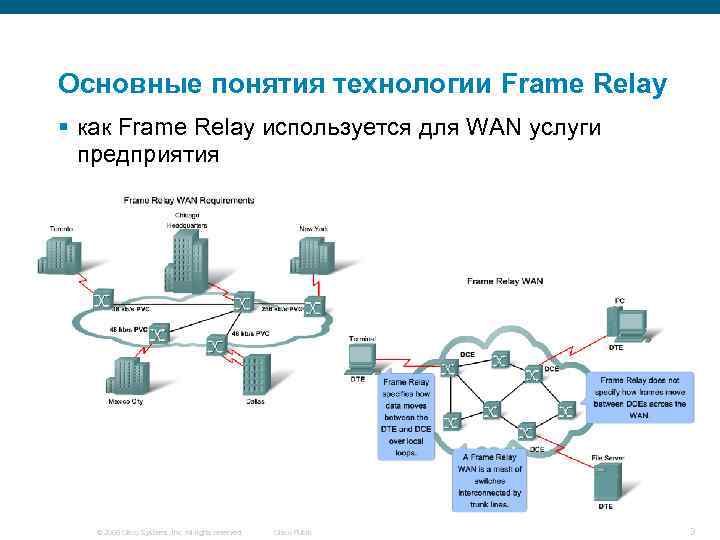

Основные понятия технологии Frame Relay § как Frame Relay используется для WAN услуги предприятия © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 3

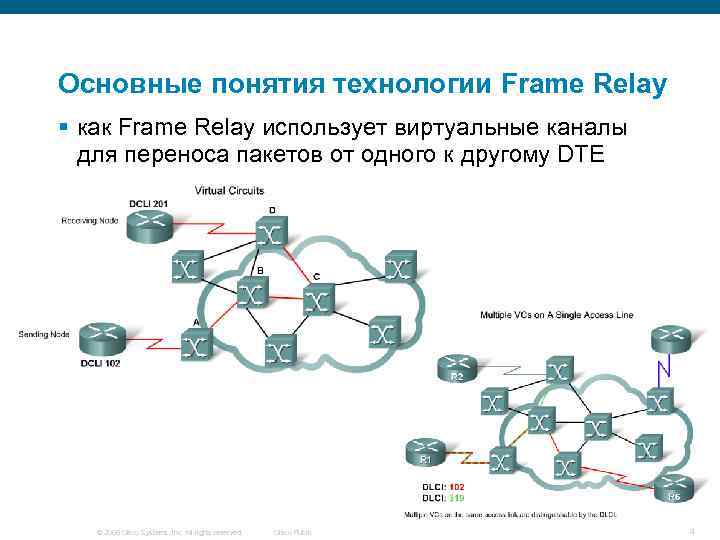

Основные понятия технологии Frame Relay § как Frame Relay использует виртуальные каналы для переноса пакетов от одного к другому DTE © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 4

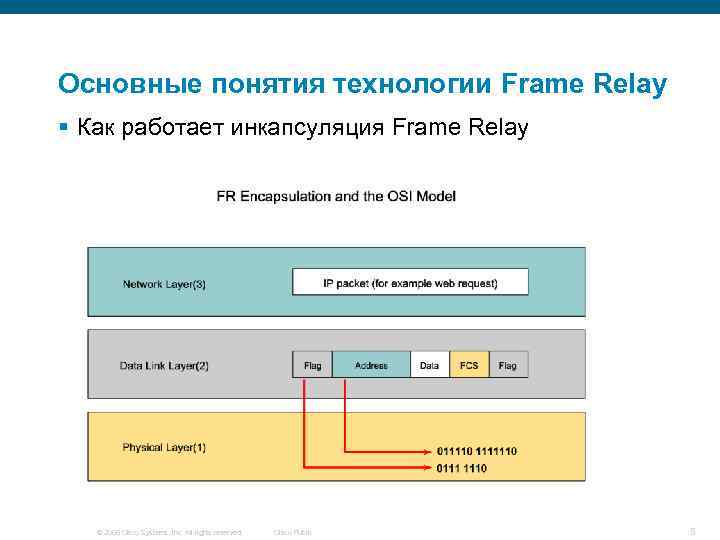

Основные понятия технологии Frame Relay § Как работает инкапсуляция Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 5

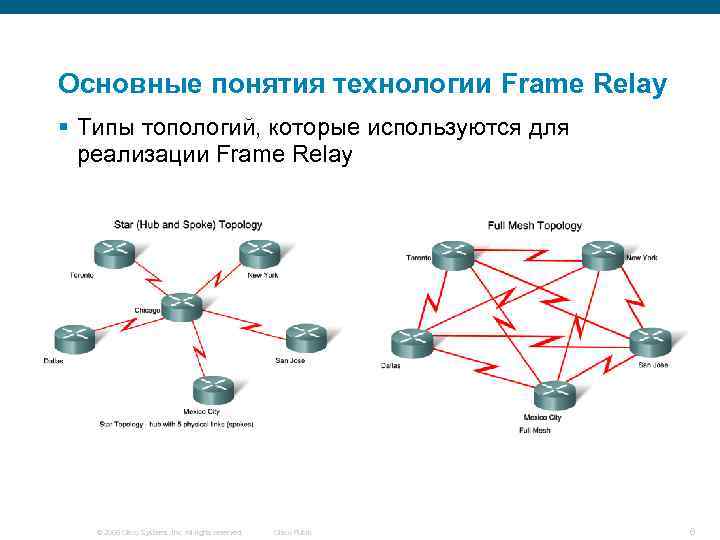

Основные понятия технологии Frame Relay § Типы топологий, которые используются для реализации Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 6
Основные понятия технологии Frame Relay § Как маршрутизатор, подключенный к сети Frame Relay, использует LMI сообщения о состоянии и обратные запросы ARP для отображения виртуальных каналов в слое 3 сетевых адресов IP © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 7
Основные настройки PVC Frame Relay § Базовая настройка Frame Relay PVC на последовательном интерфейсе марщрутизатора © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 8

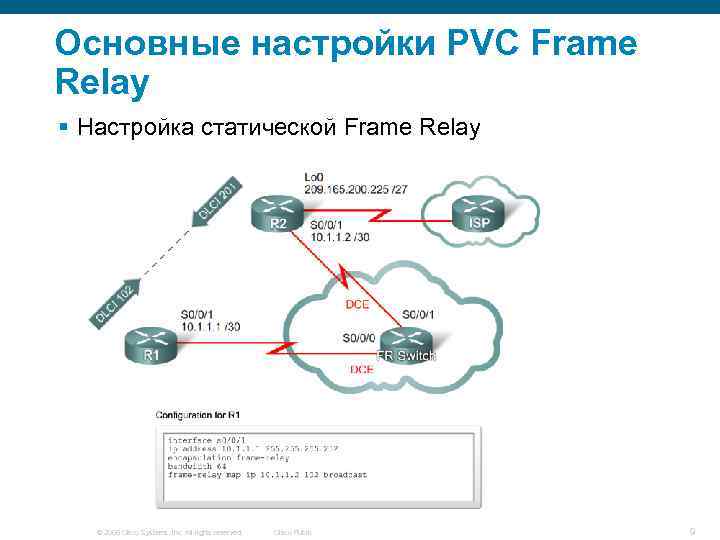

Основные настройки PVC Frame Relay § Настройка статической Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 9
Передовые концепции технологии Frame Relay § Вопросы достижимости, связанные с топологией NBMA Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 10

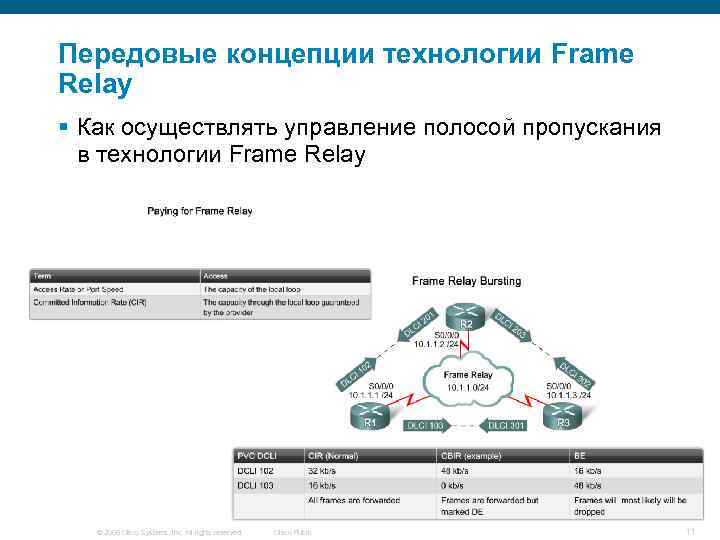

Передовые концепции технологии Frame Relay § Как осуществлять управление полосой пропускания в технологии Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 11
Передовые концепции технологии Frame Relay § Как осуществить контроль(управление) потока в технологии Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 12

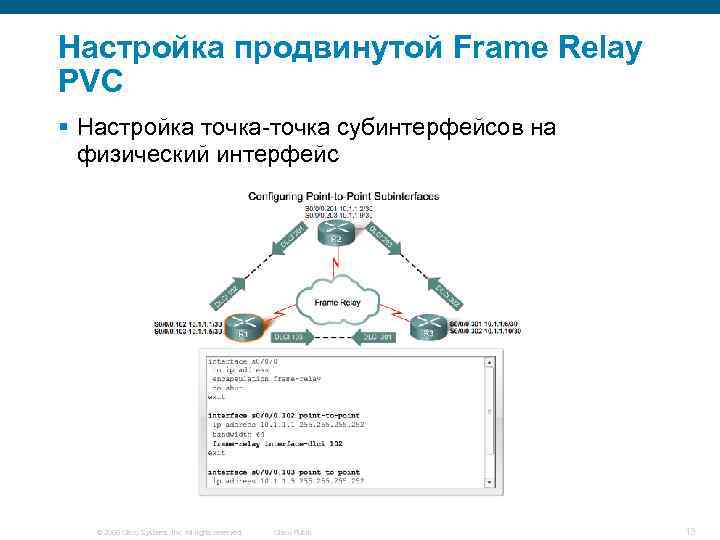

Настройка продвинутой Frame Relay PVC § Настройка точка-точка субинтерфейсов на физический интерфейс © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 13

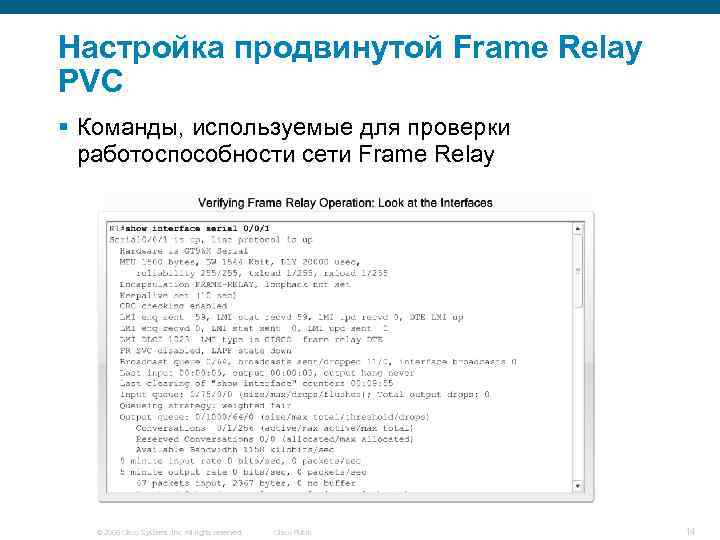

Настройка продвинутой Frame Relay PVC § Команды, используемые для проверки работоспособности сети Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 14

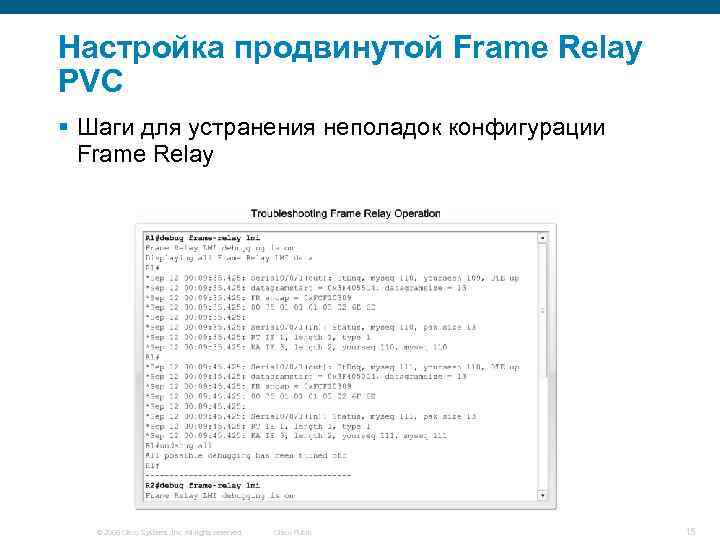

Настройка продвинутой Frame Relay PVC § Шаги для устранения неполадок конфигурации Frame Relay © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 15
Резюме § Frame Relay является наиболее широко используемой технологии WAN, потому что: –Обеспечивает большую пропускную способность, чем выделенная линия –Снижение затрат, поскольку он использует меньше оборудования –Простота внедрения § Frame Relay связано с уровня 2 модели OSI и инкапсулирует пакеты данных в кадре Frame Relay § Frame Relay настроен на виртуальных каналов –Эти виртуальные каналы могут быть идентифицированы по DLCI § Frame Relay использует обратный ARP для отображения DLCI для IP-адреса © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 16

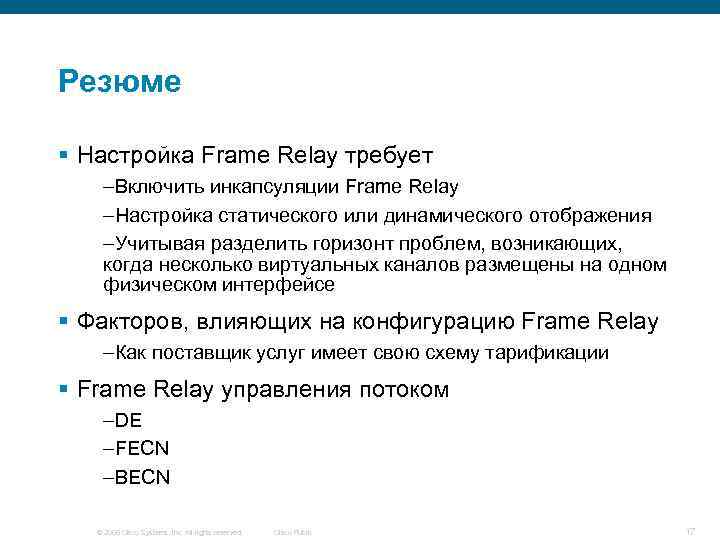

Резюме § Настройка Frame Relay требует –Включить инкапсуляции Frame Relay –Настройка статического или динамического отображения –Учитывая разделить горизонт проблем, возникающих, когда несколько виртуальных каналов размещены на одном физическом интерфейсе § Факторов, влияющих на конфигурацию Frame Relay –Как поставщик услуг имеет свою схему тарификации § Frame Relay управления потоком –DE –FECN –BECN © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 17

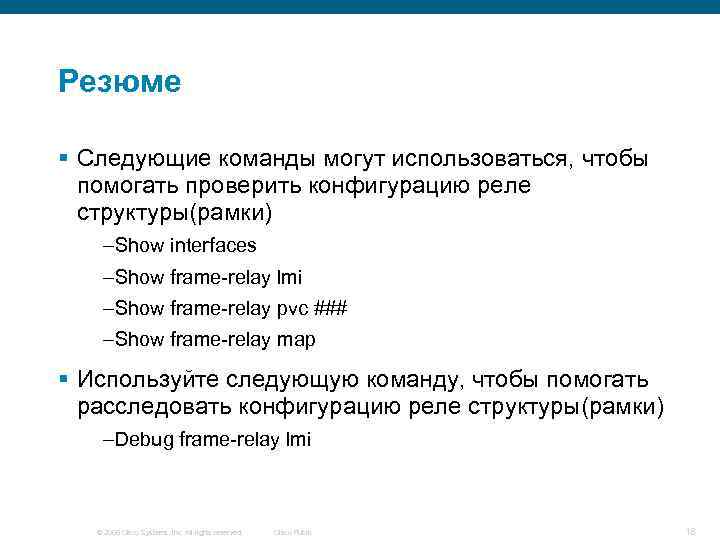

Резюме § Следующие команды могут использоваться, чтобы помогать проверить конфигурацию реле структуры(рамки) –Show interfaces –Show frame-relay lmi –Show frame-relay pvc ### –Show frame-relay map § Используйте следующую команду, чтобы помогать расследовать конфигурацию реле структуры(рамки) –Debug frame-relay lmi © 2006 Cisco Systems, Inc. All rights reserved. Cisco Public 18
