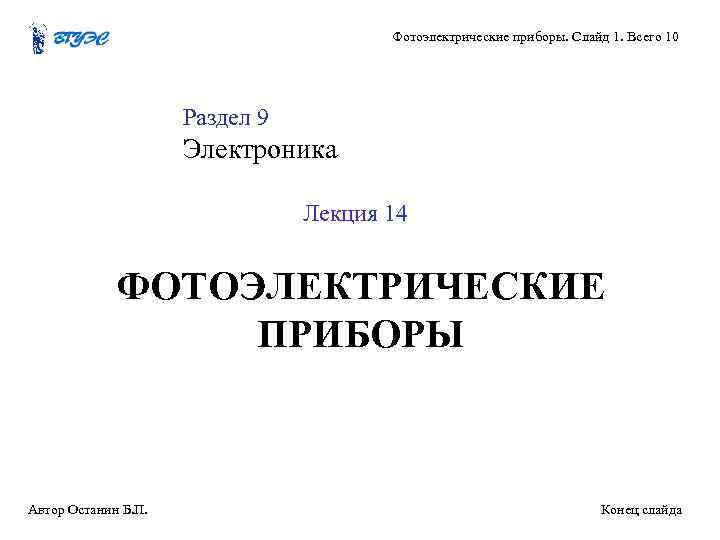

Фотоэлектрические приборы. Слайд 1. Всего 10 Раздел 9 Электроника Лекция 14 ФОТОЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ Автор Останин Б. П. Конец слайда
Фотоэлектрические приборы. Слайд 2. Всего 10 Фоторезисторы I Ф 2>Ф 1 IC Ф 1 IФ IT 0 Автор Останин Б. П. Ф=0 UРАБ Конец слайда
Фотоэлектрические приборы. Слайд 3. Всего 10 Старая маркировка. Первый символ – буквы ФС (фотосопротивление). Второй символ – буква, указывающая тип светочувствительного материала: А – сернистый свинец К – сернистый кадмий Д – селенид кадмия Третий символ – цифра, обозначающая тип конструктивного исполнения. Новая маркировка. В ней буквы ФС заменены на СФ (сопротивление фоточувствительное). Тип светочувствительного материала обозначается цифрой, например СФ 2 -4). Автор Останин Б. П. Конец слайда
Фотоэлектрические приборы. Слайд 4. Всего 10 Фотодиоды RН VD UVD I ЕП EVD VD RН I Типовое значение фото-ЭДС кремниевого фотодиода EVD составляет 0, 5… 0, 55 В, а значение тока короткого замыкания IКЗ при среднем солнечном освещении равно 20… 25 м. А/см 2. Автор Останин Б. П. Конец слайда
Фотоэлектрические приборы. Слайд 5. Всего 10 Фотодиод: 1 – стеклянная линза, 2 – кристалл с p-nпереходом, 3 – кристаллодержатель, 4 – корпус, 5 – внутренний вывод, 6 – герметизация корпуса) Автор Останин Б. П. Конец слайда

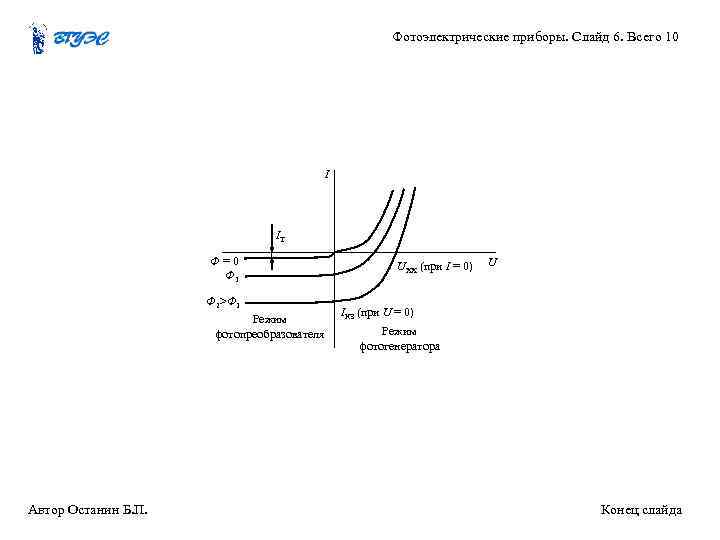

Фотоэлектрические приборы. Слайд 6. Всего 10 I IT Ф=0 Ф 1 Ф 2>Ф 1 Режим фотопреобразователя Автор Останин Б. П. UХХ (при I = 0) U IКЗ (при U = 0) Режим фотогенератора Конец слайда

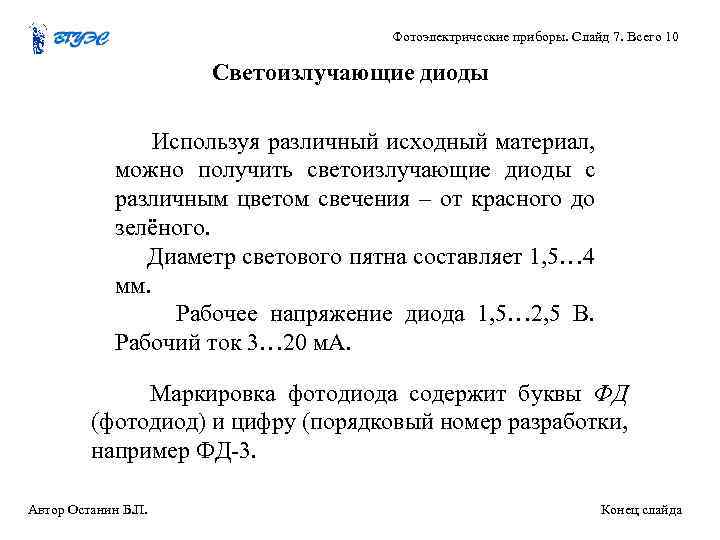

Фотоэлектрические приборы. Слайд 7. Всего 10 Светоизлучающие диоды Используя различный исходный материал, можно получить светоизлучающие диоды с различным цветом свечения – от красного до зелёного. Диаметр светового пятна составляет 1, 5… 4 мм. Рабочее напряжение диода 1, 5… 2, 5 В. Рабочий ток 3… 20 м. А. Маркировка фотодиода содержит буквы ФД (фотодиод) и цифру (порядковый номер разработки, например ФД-3. Автор Останин Б. П. Конец слайда

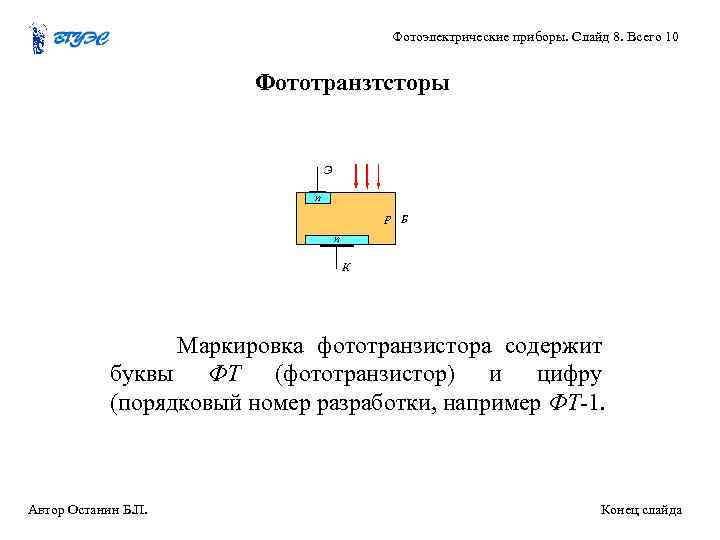

Фотоэлектрические приборы. Слайд 8. Всего 10 Фототранзтсторы Э n p Б n К Маркировка фототранзистора содержит буквы ФТ (фототранзистор) и цифру (порядковый номер разработки, например ФТ-1. Автор Останин Б. П. Конец слайда

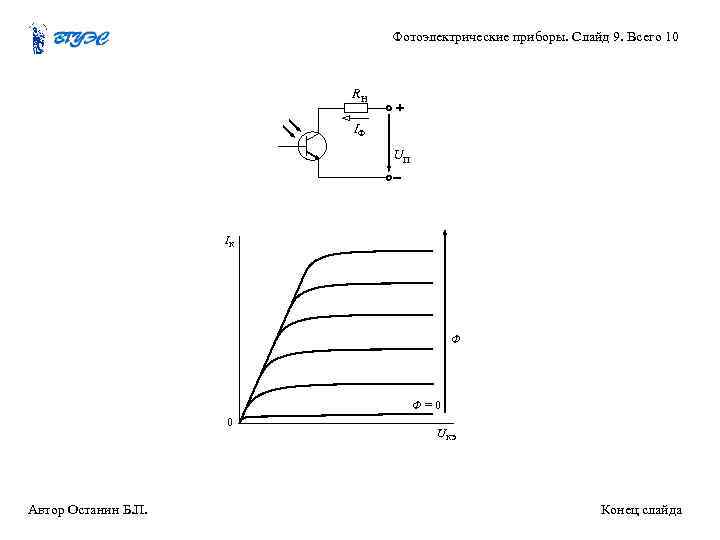

Фотоэлектрические приборы. Слайд 9. Всего 10 RН IФ UП IК Ф Ф=0 0 Автор Останин Б. П. UКЭ Конец слайда
Фотоэлектрические приборы. Слайд 10. Всего 10 Оптопары Схема оптоэлектронного переключателя-инвертора UП R 2 R 5 UВХ VT 3 VD VT 1 R 3 UВЫХ R 4 VT 2 Общий Автор Останин Б. П. Конец слайда
