Формовочные материалы Выполнила Мафиеня Е С ОС-205

Формовочные материалы Выполнила: Мафиеня Е. С. ОС-205

Формовочные смеси бывают основные и вспомогательные. Основными называют такие, от свойств которых зависят главные качественные показатели литьевой формы. Они составляют основу формы, в том числе оболочки, непосредственно контактирующей с материалом протеза. При изготовлении жаростойких литейных форм, как правило, используются две формовочные смеси: одна для изготовления внутренней части формы - оболочки, выстилающей литейную полость, а другая для заполнения всей опоки или кюветы. Наиболее высокие требования предъявляются к первой - облицовочной смеси, так как ее структуры и свойства в значительной степени обусловливают качество литья. Вторая смесь называется наполнительной. Она составляет основную массу всей опоки. К вспомогательным относятся материалы, употребляемые для укрепления формы, придания основному формовочному материалу специальных свойств. В зависимости от связующего вещества формовочные материалы делятся на гипсовые, фосфатные и силикатные.

Формовочные материалы должны удовлетворять следующим требованиям: 1. Не разрушаться и не плавиться при нагревании до температуры, превышающей температуру плавления металла на 200— 250°С. 2. Иметь высокую степень дисперсности, позволяющую получать чистые и гладкие поверхности изделия. 3. Жидкие пасты из огнеупорных смесей должны иметь хорошую жидкотекучесть, способность смачивать восковые модели, накладываться на них без образования воздушных полостей. 4. Обеспечивать прочность и целостность литейной формы, ее газопроницаемость во время литья. 5. Не оказывать какого-либо отрицательного действия на структуру или свойства материала отливки. 6. Обладать термйческим расширением, способным компенсировать усадку отливки. 7. Быть безвредным для человека при работе с ними.

Гипсовые формовочные материалы Формовочные материалы, в которых связующим веществом является гипс, называются гипсовыми. Основными компонентами их могут быть окись кремния и окись алюминия. Гипсовые формовочные смеси находят применение при литье сплавов, имеющих температуру плавления 200°С. Следует учитывать некоторые особенности гипсовых формовочных материалов, связанных со свойствами гипса. 1. При затвердевании формовочной массы происходит ее расширение вследствие уменьшения плотности массы, вызванной задержкой воды между кристаллами огнеупорного наполнителя. Если заполненную опоку (кювету) в начальной стадии затвердевания погрузить в воду, то произойдет насыщение формовочной массы водой. Это приведет к еще большему расширению массы. Суммарная величина гигроскопического расширения можету достигнуть 1 -2%. 2. При термической обработке литейной формы, проводимой с целью выжигания воска и прокаливания огнеупорного наполнителя, происходит дегидратация гипса и он дает усадку до 2%. 3. Термическое расширение формовочной массы, способное существенно компенсировать усадку металла, достигается при использовании в качестве огнеупорного наполнителя окиси кремния (кристобаллит или кварц).

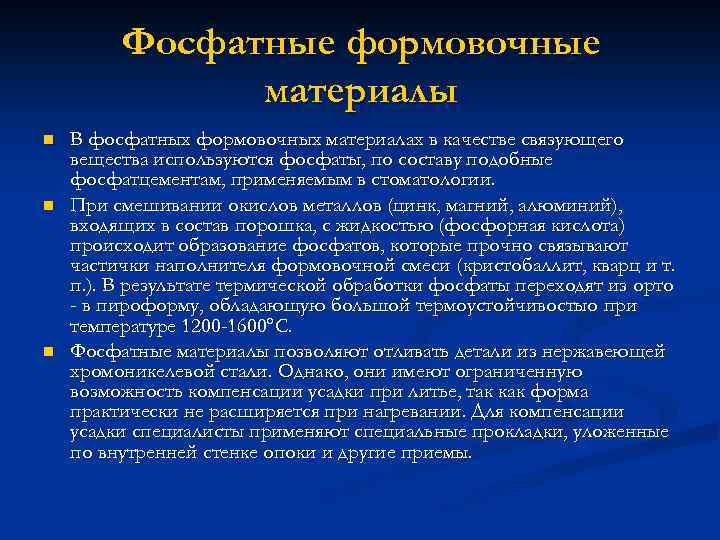

Фосфатные формовочные материалы n n n В фосфатных формовочных материалах в качестве связующего вещества используются фосфаты, по составу подобные фосфатцементам, применяемым в стоматологии. При смешивании окислов металлов (цинк, магний, алюминий), входящих в состав порошка, с жидкостью (фосфорная кислота) происходит образование фосфатов, которые прочно связывают частички наполнителя формовочной смеси (кристобаллит, кварц и т. п. ). В результате термической обработки фосфаты переходят из орто - в пироформу, обладающую большой термоустойчивостыо при температуре 1200 -1600°С. Фосфатные материалы позволяют отливать детали из нержавеющей хромоникелевой стали. Однако, они имеют ограниченную возможность компенсации усадки при литье, так как форма практически не расширяется при нагревании. Для компенсации усадки специалисты применяют специальные прокладки, уложенные по внутренней стенке опоки и другие приемы.

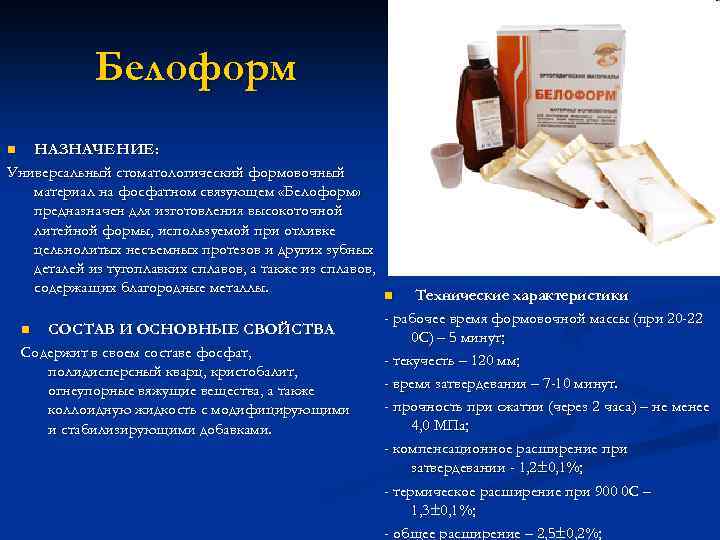

Белоформ НАЗНАЧЕНИЕ: Универсальный стоматологический формовочный материал на фосфатном связующем «Белоформ» предназначен для изготовления высокоточной литейной формы, используемой при отливке цельнолитых несъемных протезов и других зубных деталей из тугоплавких сплавов, а также из сплавов, содержащих благородные металлы. n СОСТАВ И ОСНОВНЫЕ СВОЙСТВА Содержит в своем составе фосфат, полидисперсный кварц, кристобалит, огнеупорные вяжущие вещества, а также коллоидную жидкость с модифицирующими и стабилизирующими добавками. n Технические характеристики - рабочее время формовочной массы (при 20 -22 0 С) – 5 минут; - текучесть – 120 мм; - время затвердевания – 7 -10 минут. - прочность при сжатии (через 2 часа) – не менее 4, 0 МПа; - компенсационное расширение при затвердевании - 1, 2± 0, 1%; - термическое расширение при 900 0 С – 1, 3± 0, 1%; - общее расширение – 2, 5± 0, 2%; n

Силикатные формовочные материалы n n Для особо точного литья кобальтохромовых сплавов чаще применяют силикатные формовочные материалы, в состав которых входит этилсиликат и маршалит. Для облицовки применяется гидролизованный этилсиликат. Для облицовки к двум частям маршалита добавляют одну часть гидролизованного этилсиликата, все тщательно перемешивают и наносят на восковую модель. Применявшееся длительное время вместо этилсиликата жидкое стекло (силикатный канцелярский клей) в настоящее время используется лишь для создания пробок в опоке (форме), предотвращающих высыпание второй, упаковочной массы. Для создания облицовочного слоя или огнеупорной "рубашки" вокруг восковой композиции используют стандартные заводские комплекты "Формолит", массу "ОФ-М" и др.

Набор химических реактивов НАЗНАЧЕНИЕ - для приготовления формовочной массы - для отливки зубов и зубопротезных деталей из нержавеющей стали Набор химических реактивов применяется для приготовления силикатного формовочного материала типа “Формалит”. Формовочная смесь при схватывании не изменяет своего объема. Силикатные формовочные материалы обладающие высокой прочностью, термостойкостью, широко применяются в зуботехнической практике. Максимальное качество отливки достигается при использовании лака “Белолит”. СОСТАВ n ПЫЛЕВИДНЫЙ КВАРЦ (МАРШАЛИТ) применяется для изготовления облицовочного слоя (оболочки) огнеупорного покрытия, наносимого на восковые модели. n ФОРМОВОЧНЫЙ ПЕСОК применяется в качестве наполнителя опоки и для присыпки облицовочного слоя. n ЭТИЛСИЛИКАТ служит для приготовления связующего вещества для огнеупорного покрытия; представляет собой жидкость желтого или светлокоричневого цвета. n БОРНАЯ КИСЛОТА применяется в качестве связующего материала для наполнителя (формовочного песка).

СПАСИБО ЗА ВНИМАНИЕ!
