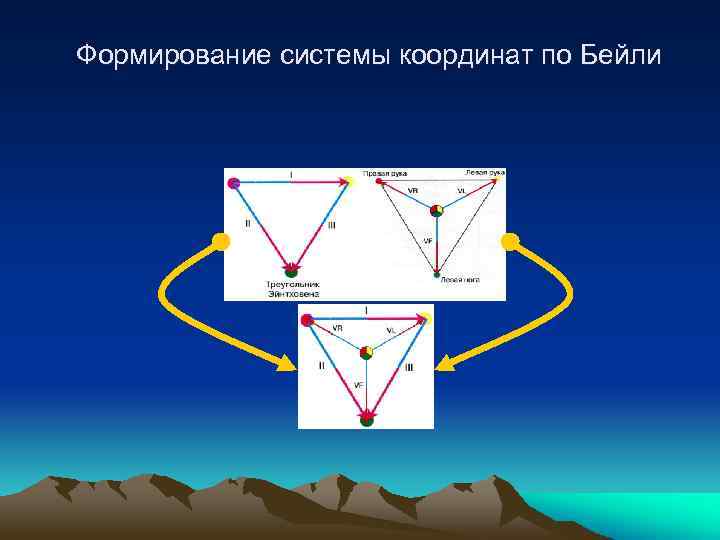

Формирование системы координат по Бейли

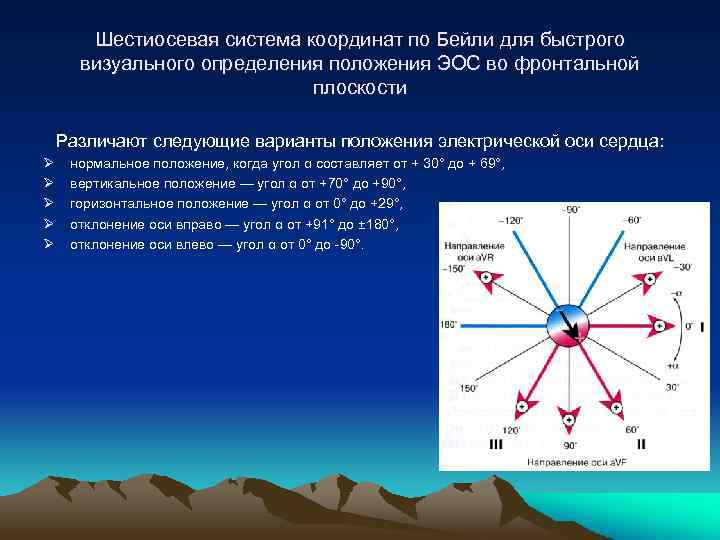

Шестиосевая система координат по Бейли для быстрого визуального определения положения ЭОС во фронтальной плоскости Различают следующие варианты положения электрической оси сердца: Ø Ø Ø нормальное положение, когда угол α составляет от + 30° до + 69°, вертикальное положение — угол α от +70° до +90°, горизонтальное положение — угол α от 0° до +29°, отклонение оси вправо — угол α от +91° до ± 180°, отклонение оси влево — угол α от 0° до -90°.

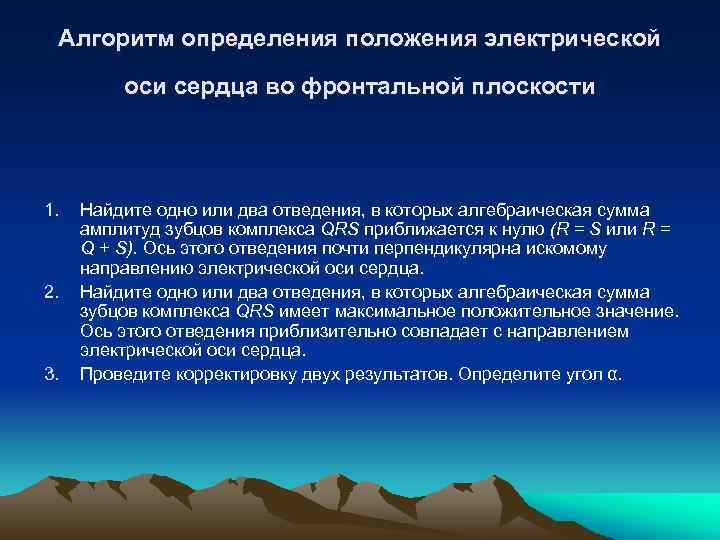

Алгоритм определения положения электрической оси сердца во фронтальной плоскости 1. 2. 3. Найдите одно или два отведения, в которых алгебраическая сумма амплитуд зубцов комплекса QRS приближается к нулю (R = S или R = Q + S). Ось этого отведения почти перпендикулярна искомому направлению электрической оси сердца. Найдите одно или два отведения, в которых алгебраическая сумма зубцов комплекса QRS имеет максимальное положительное значение. Ось этого отведения приблизительно совпадает с направлением электрической оси сердца. Проведите корректировку двух результатов. Определите угол α.
Горизонтальная ЭОС R max - + + III r=s I
Вертикальная ЭОС - - + R max + III r=s I
Нормальная ЭОС - a. VL + R max + II r=s

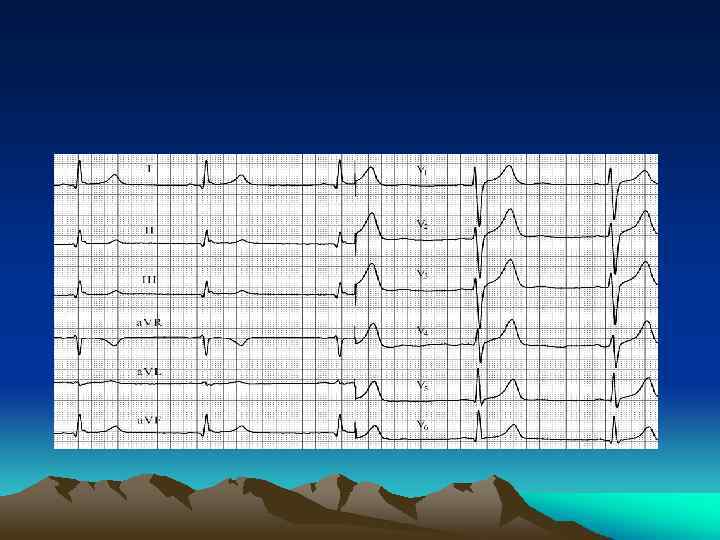

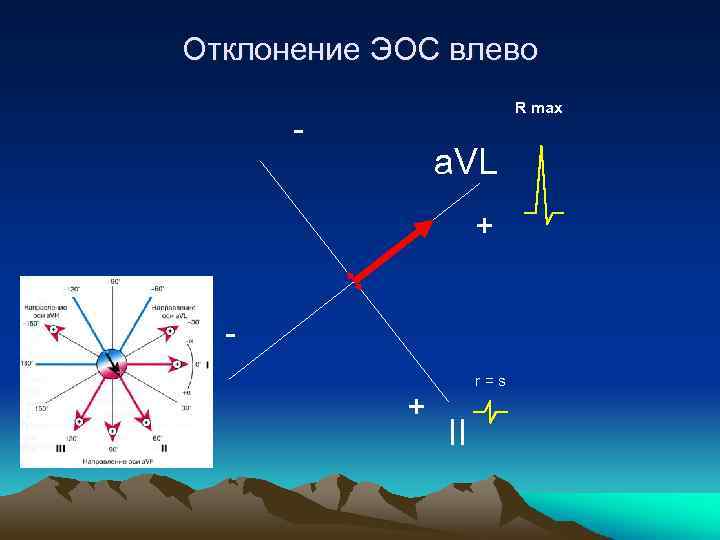

Отклонение ЭОС влево R max - a. VL + r=s + II

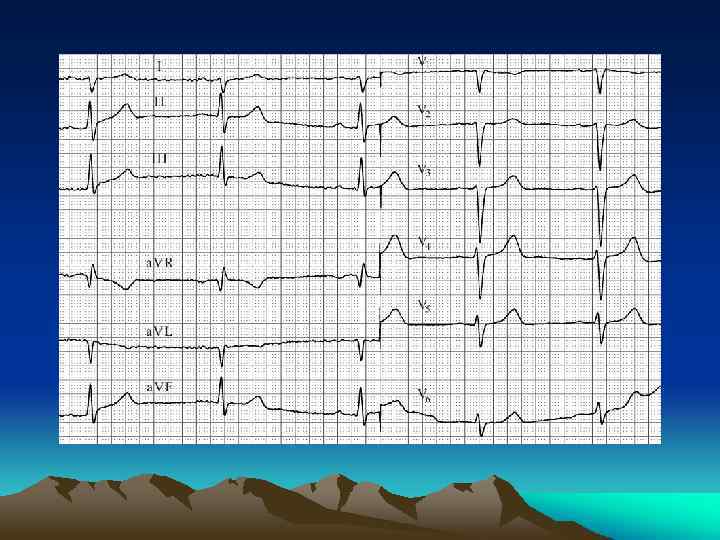

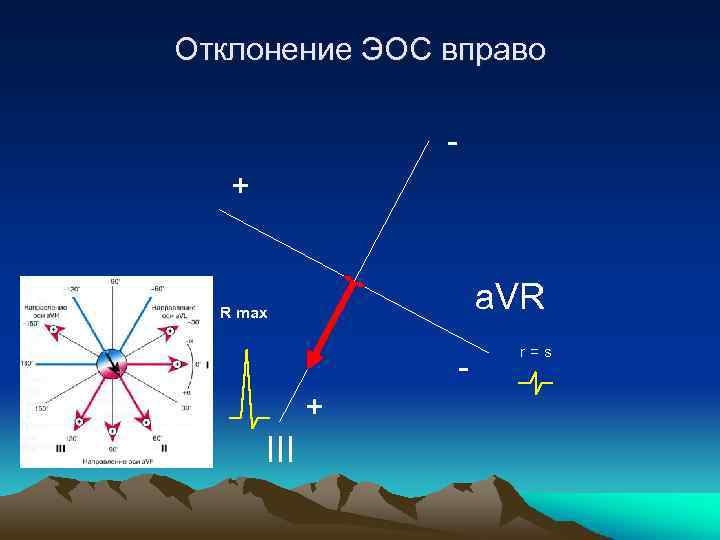

Отклонение ЭОС вправо + a. VR R max + III r=s

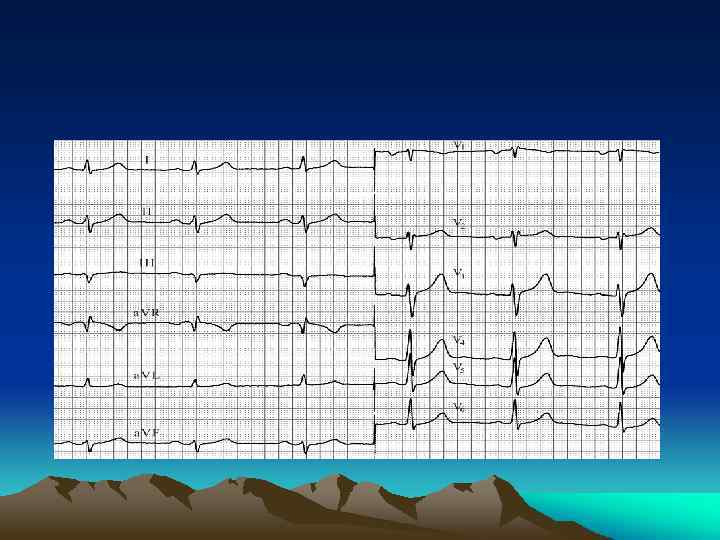

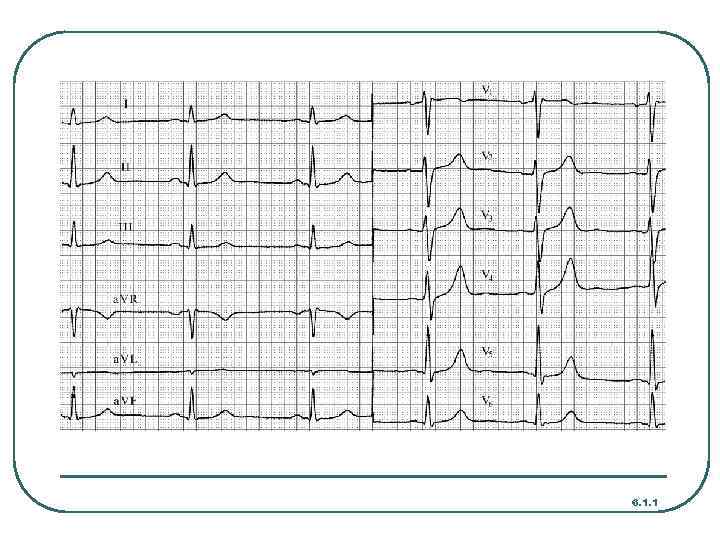

6. 1. 1

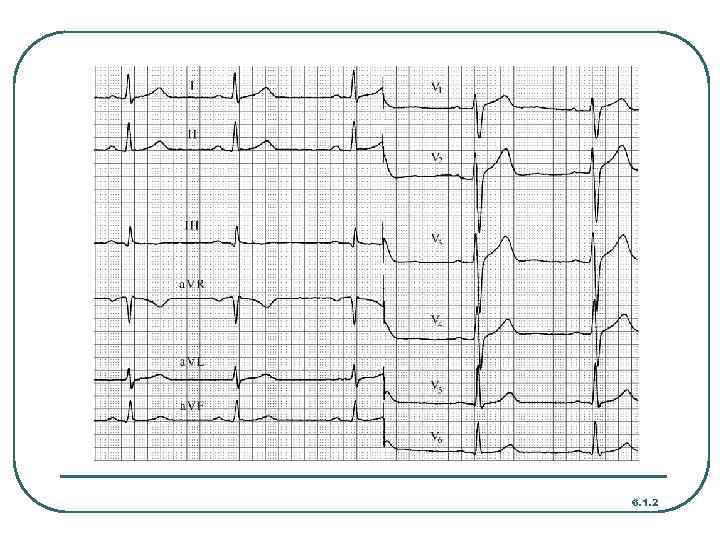

6. 1. 2

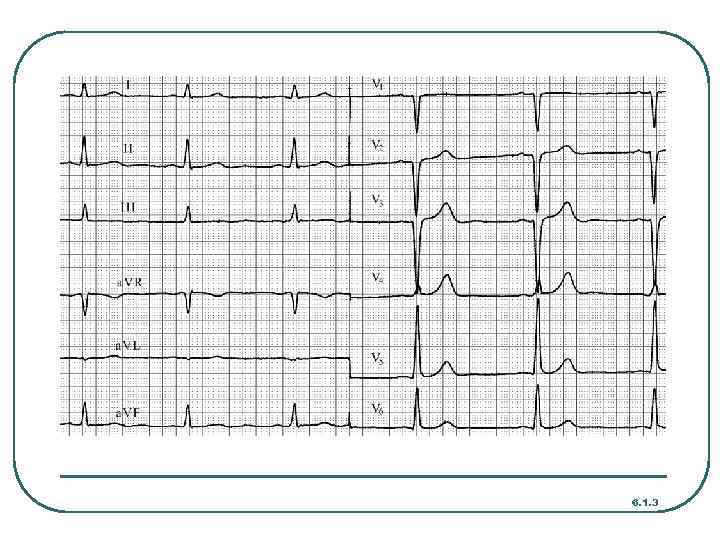

6. 1. 3

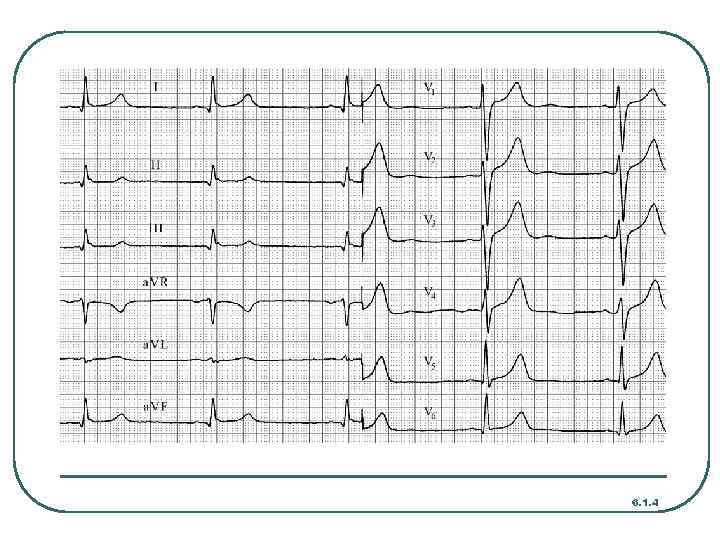

6. 1. 4
6. 2. 1

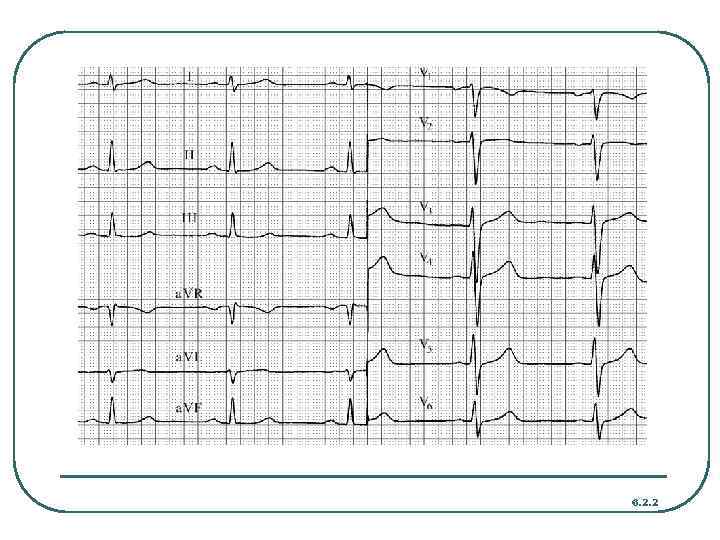

6. 2. 2

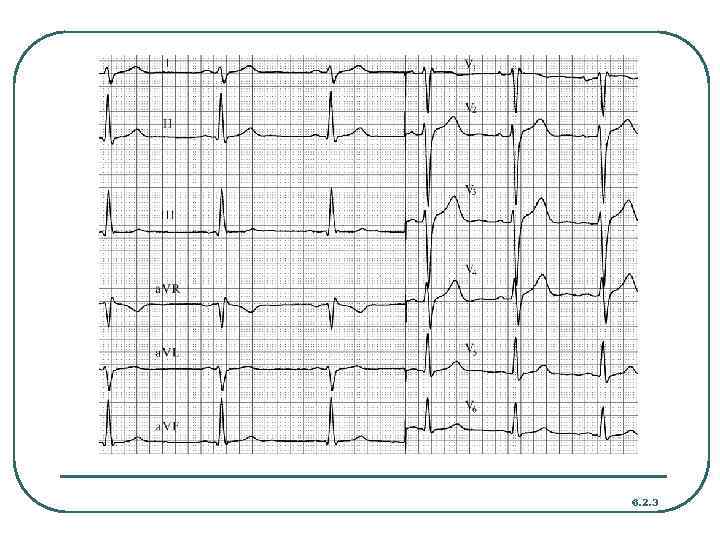

6. 2. 3

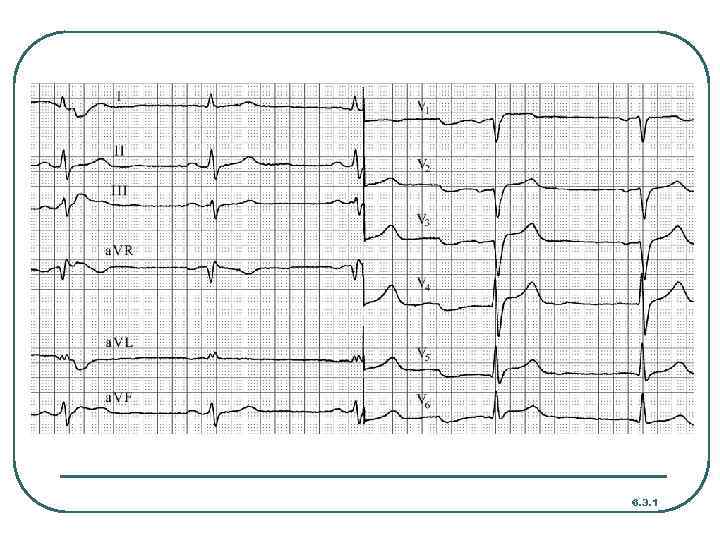

6. 3. 1

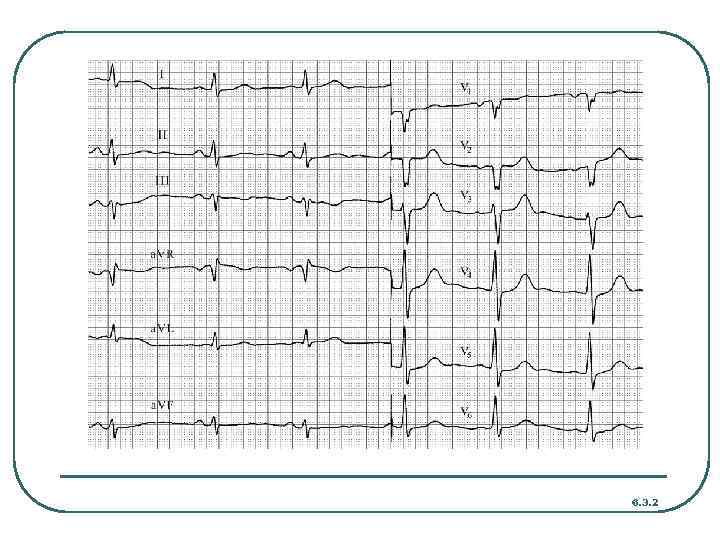

6. 3. 2

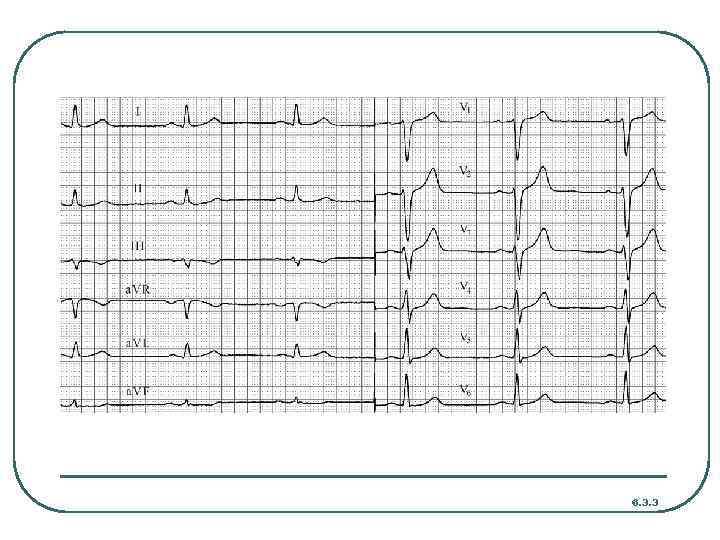

6. 3. 3

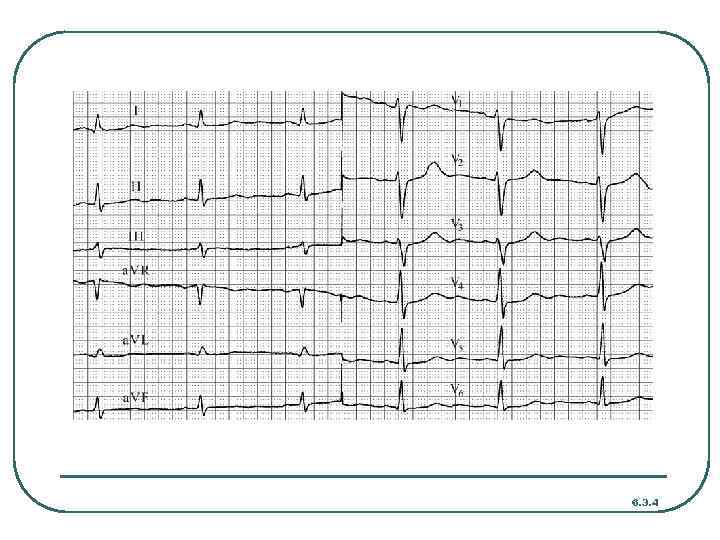

6. 3. 4

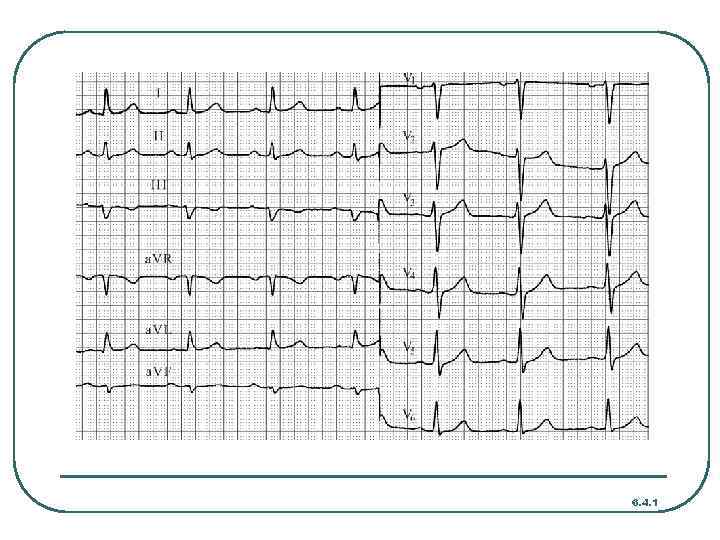

6. 4. 1

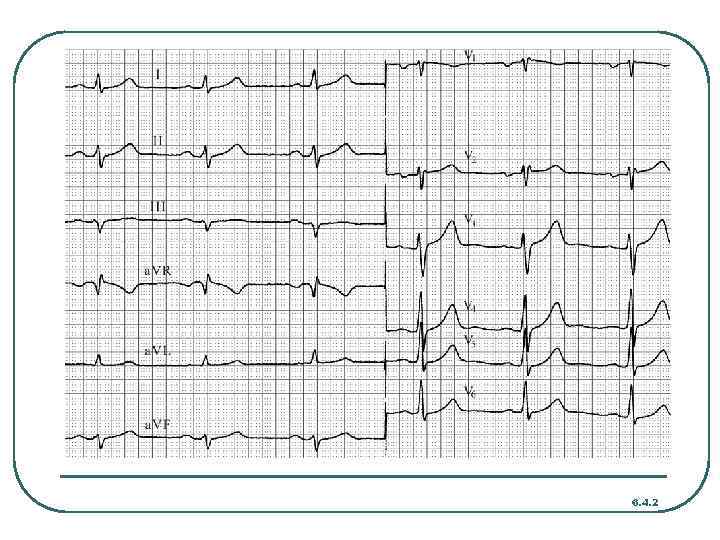

6. 4. 2

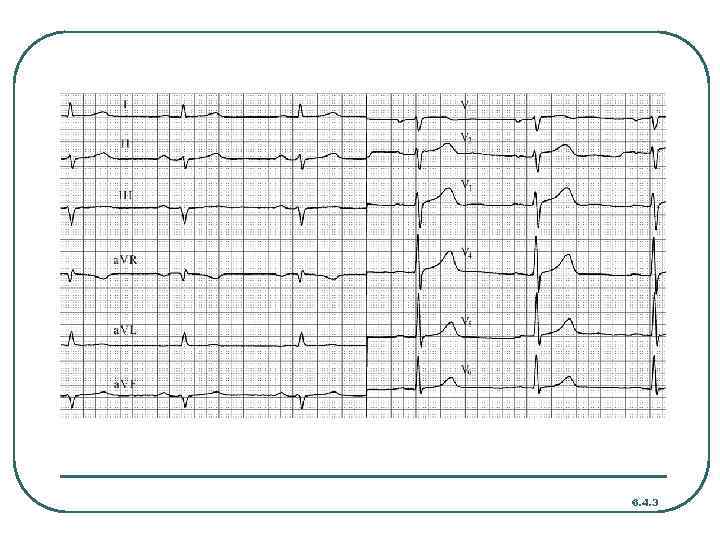

6. 4. 3

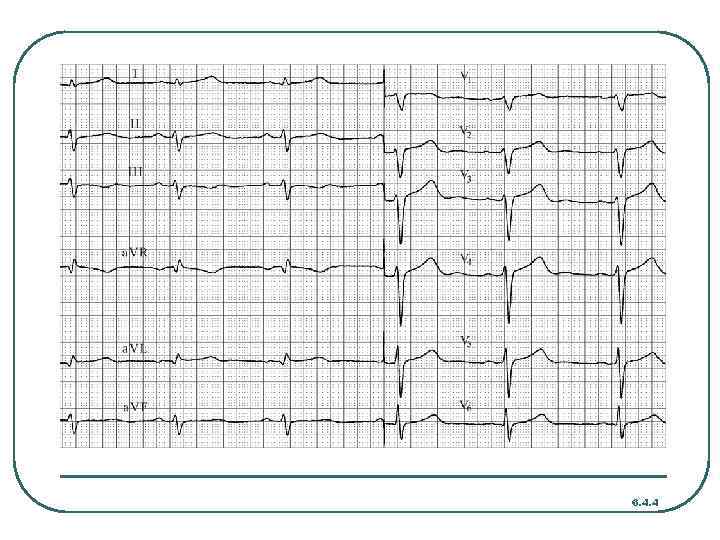

6. 4. 4

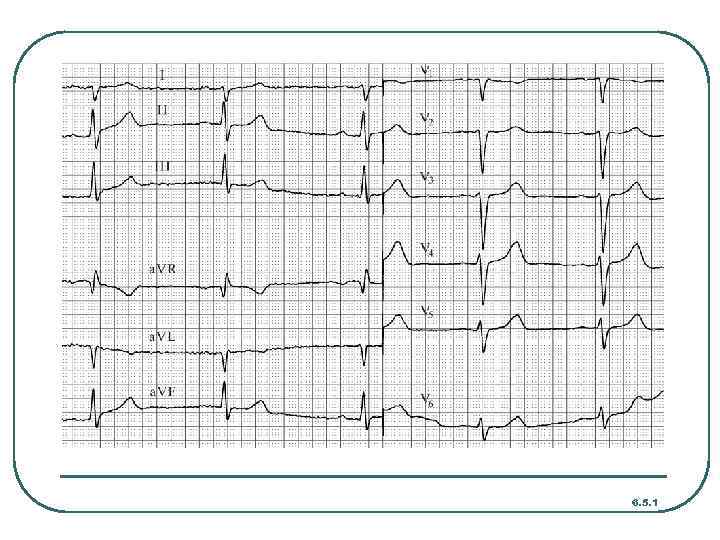

6. 5. 1

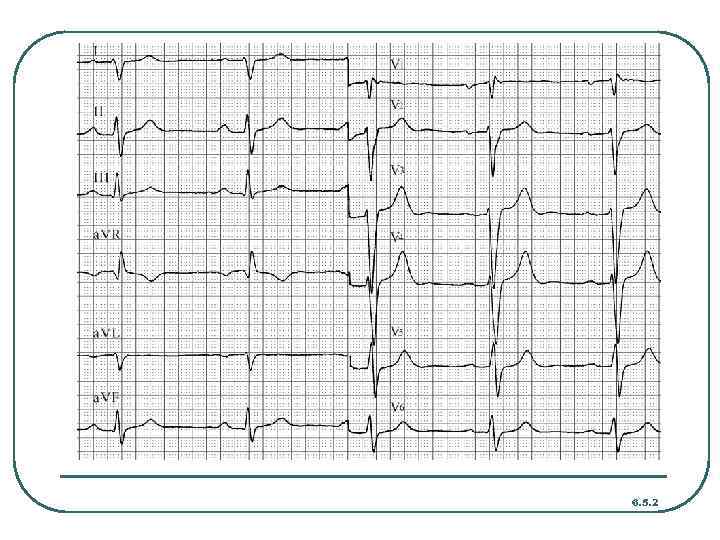

6. 5. 2

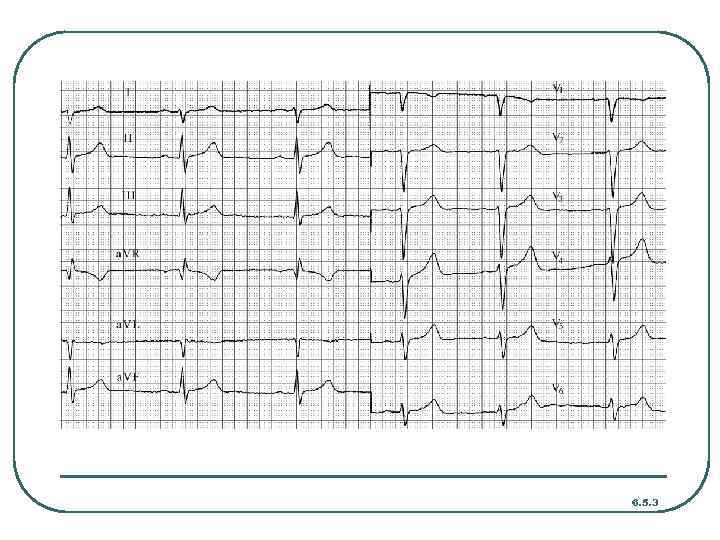

6. 5. 3

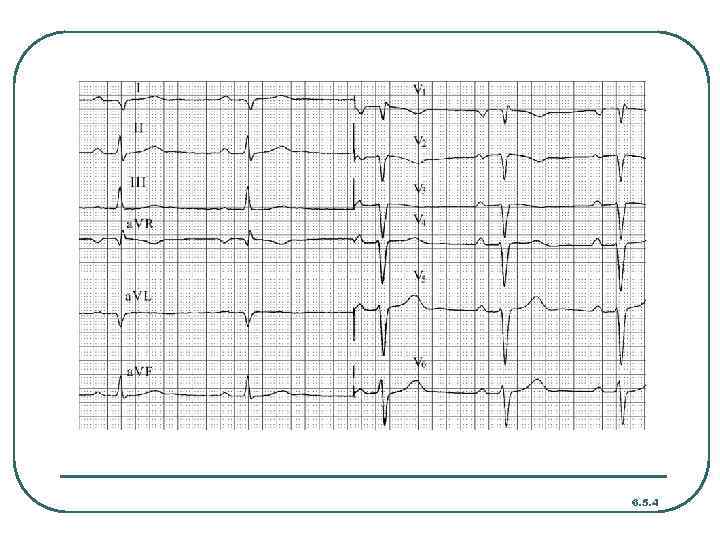

6. 5. 4
