Формирование эксплуатационных характеристик энергоустановок современных транспортнотехнологических машин

Формирование эксплуатационных характеристик энергоустановок современных транспортнотехнологических машин

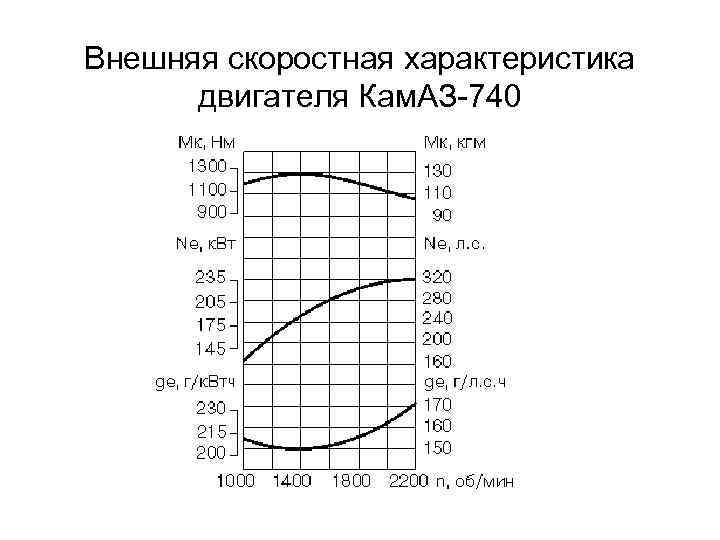

Внешняя скоростная характеристика двигателя Кам. АЗ-740

Внешняя скоростная характеристика двигателя ЯМЗ-7601 автомобиля Урал 63685

Формирование вращающего момента двигателя (Те), Нм Те, Нм Рабочая Зона (выполняется «золотое» правило механики) n, мин -1

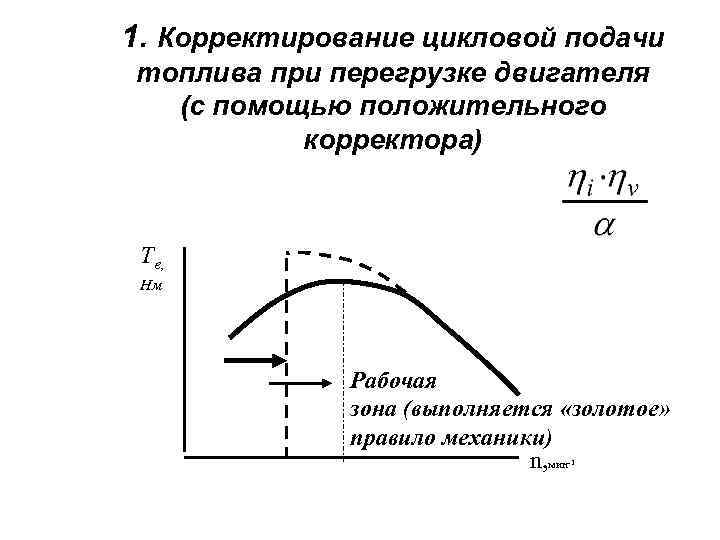

1. Корректирование цикловой подачи топлива при перегрузке двигателя (с помощью положительного корректора) Те, Нм Рабочая зона (выполняется «золотое» правило механики) n, мин -1

Те Ре Ре Те К 2 К 1 n

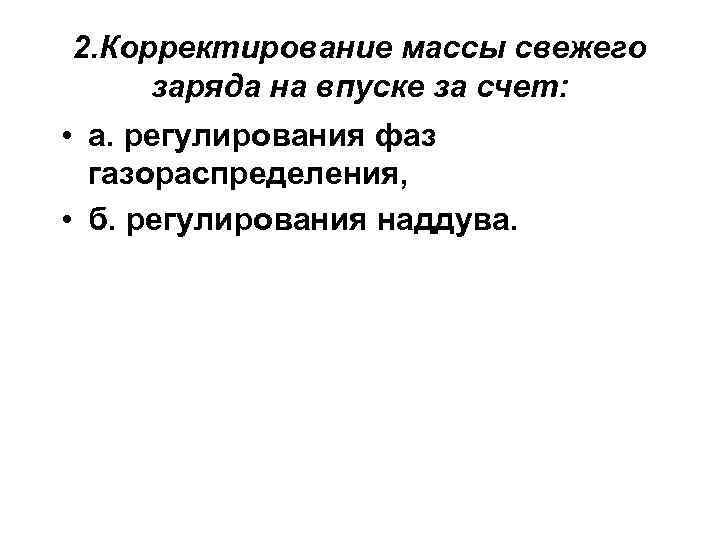

2. Корректирование массы свежего заряда на впуске за счет: • а. регулирования фаз газораспределения, • б. регулирования наддува.

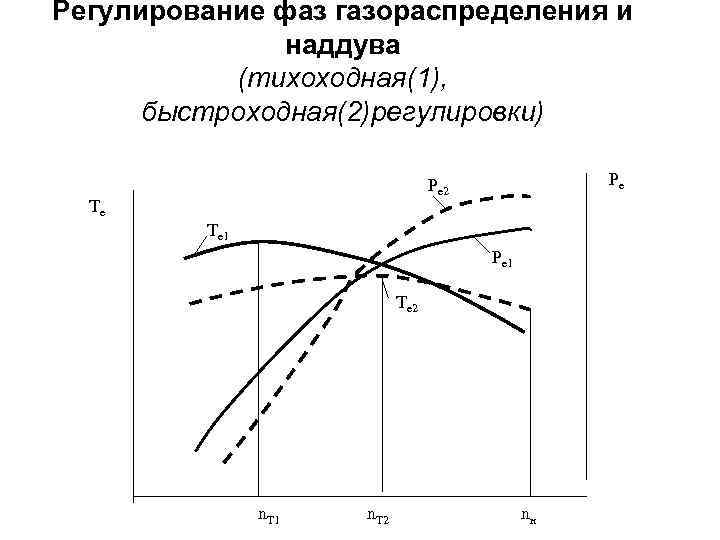

Регулирование фаз газораспределения и наддува (тихоходная(1), быстроходная(2)регулировки) Ре Ре 2 Те Те 1 Ре 1 Те 2 n. T 1 n. T 2 nн
