Формирование чертежей и подсчет объемов работ Часть 3

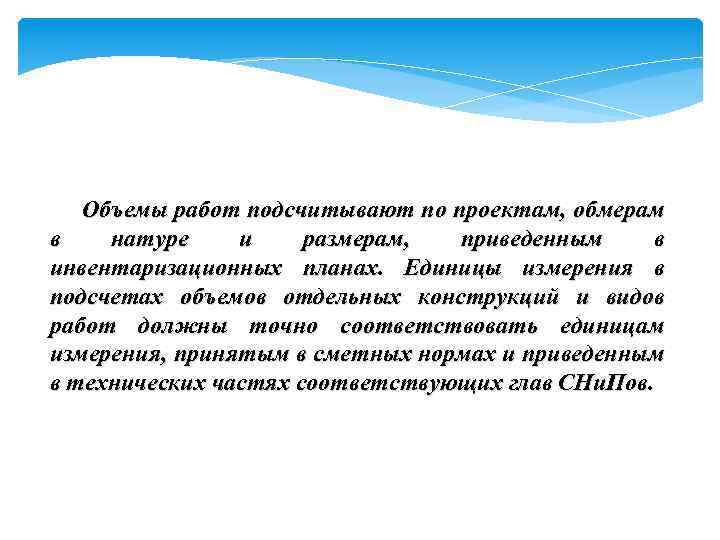

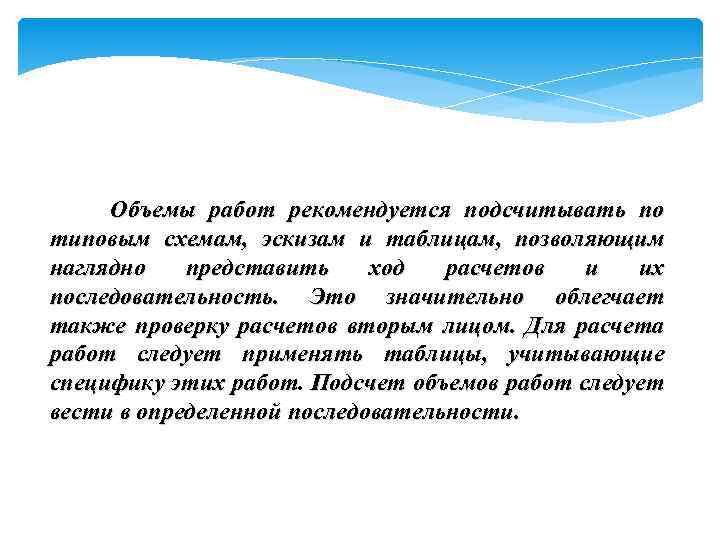

Объемы работ подсчитывают по проектам, обмерам в натуре и размерам, приведенным в инвентаризационных планах. Единицы измерения в подсчетах объемов отдельных конструкций и видов работ должны точно соответствовать единицам измерения, принятым в сметных нормах и приведенным в технических частях соответствующих глав СНи. Пов.
Объемы работ рекомендуется подсчитывать по типовым схемам, эскизам и таблицам, позволяющим наглядно представить ход расчетов и их последовательность. Это значительно облегчает также проверку расчетов вторым лицом. Для расчета работ следует применять таблицы, учитывающие специфику этих работ. Подсчет объемов работ следует вести в определенной последовательности.

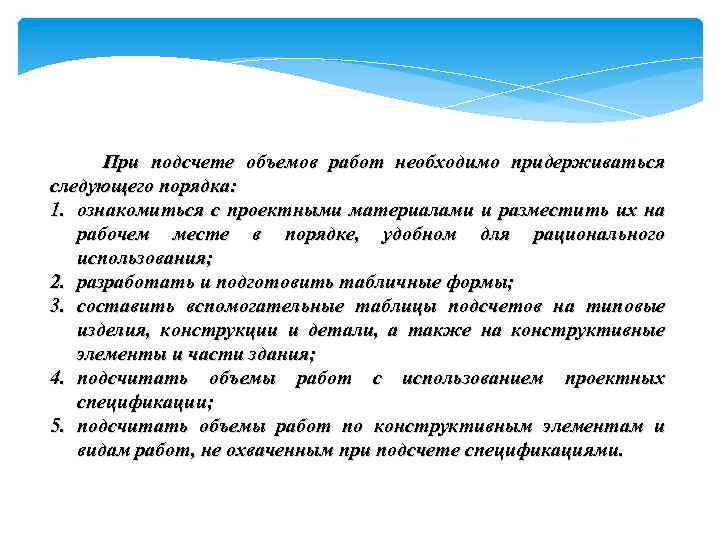

При подсчете объемов работ необходимо придерживаться следующего порядка: 1. ознакомиться с проектными материалами и разместить их на рабочем месте в порядке, удобном для рационального использования; 2. разработать и подготовить табличные формы; 3. составить вспомогательные таблицы подсчетов на типовые изделия, конструкции и детали, а также на конструктивные элементы и части здания; 4. подсчитать объемы работ с использованием проектных спецификации; 5. подсчитать объемы работ по конструктивным элементам и видам работ, не охваченным при подсчете спецификациями.

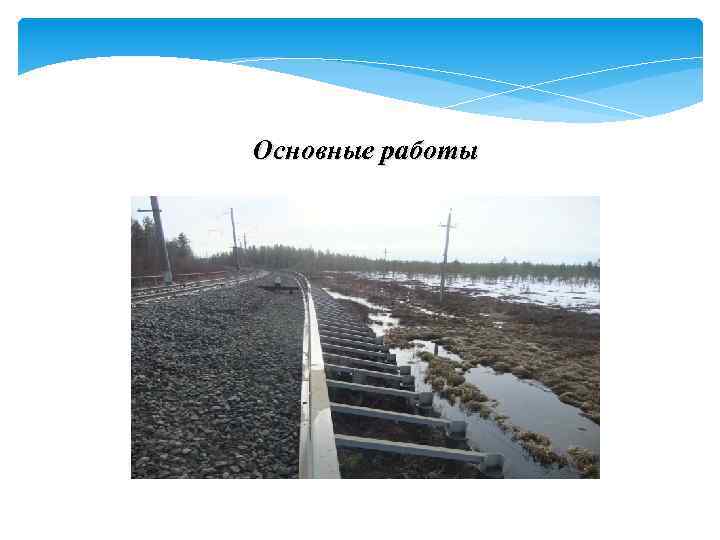

Основные работы

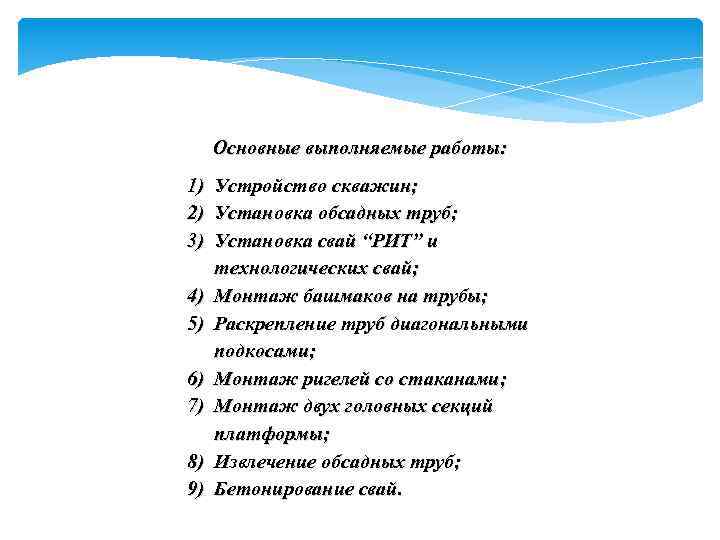

Основные выполняемые работы: 1) 2) 3) 4) 5) 6) 7) 8) 9) Устройство скважин; Установка обсадных труб; Установка свай “РИТ” и технологических свай; Монтаж башмаков на трубы; Раскрепление труб диагональными подкосами; Монтаж ригелей со стаканами; Монтаж двух головных секций платформы; Извлечение обсадных труб; Бетонирование свай.
Чертежи, типовые схемы

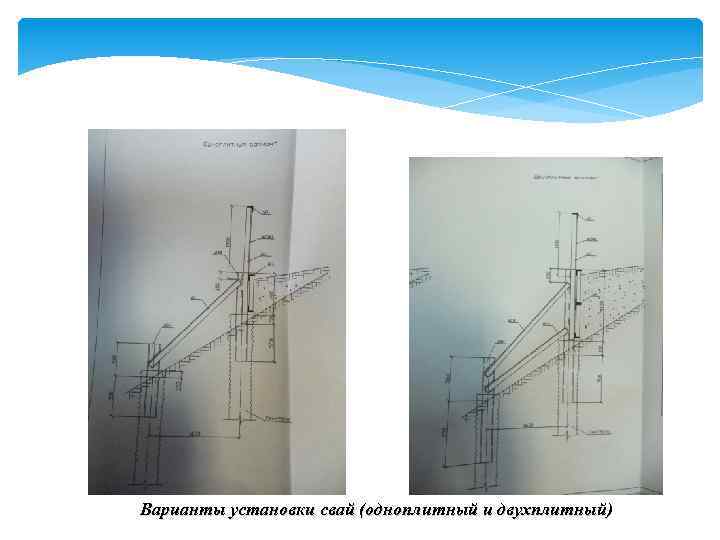

Варианты установки свай (одноплитный и двухплитный)
Сваи СР 3, СР 4, СР 5
Сваи СР 6, СР 7

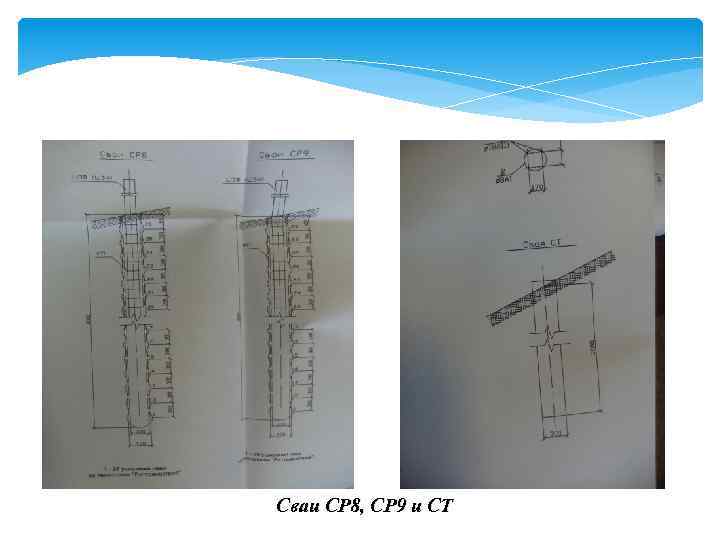

Сваи СР 8, СР 9 и СТ

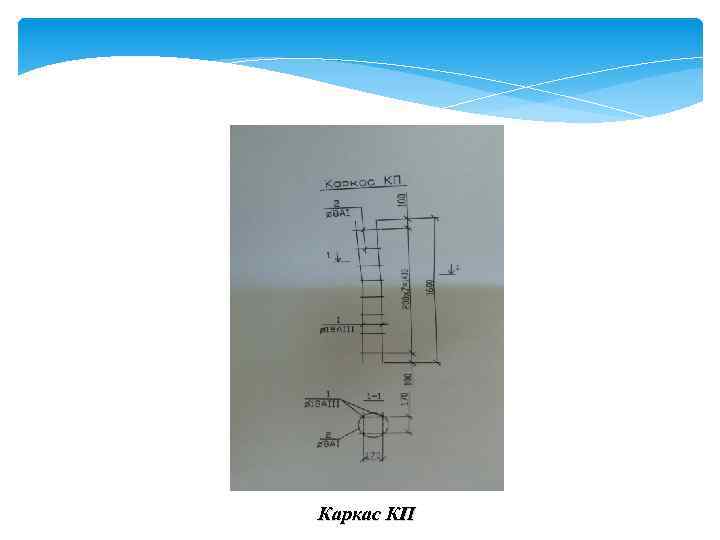

Каркас КП
Ведомость объемов работ
Ведомость объемов работ № п/п Наименование Ед. изм. Объем (общий), м 3 Кол. Примечание 1 2 3 4 5 6 1 Устройство скважина 12492 2104 глубина - 3 м, диаметр - 300 мм 2 Установка обсадных труба - 2104 диаметр - 273 мм, объем неизвестен 3 СР 4 свая 26, 04 62 длина - 3 м, рабочая свая "РИТ" арм. 4 СР 4 свая 67, 2 120 длина - 4 м, рабочая свая "РИТ" арм. 5 СР 5 свая 334, 08 464 длина - 5 м, рабочая свая "РИТ" арм. 6 СР 6 свая 677, 68 788 длина - 6 м, рабочая свая "РИТ" арм.

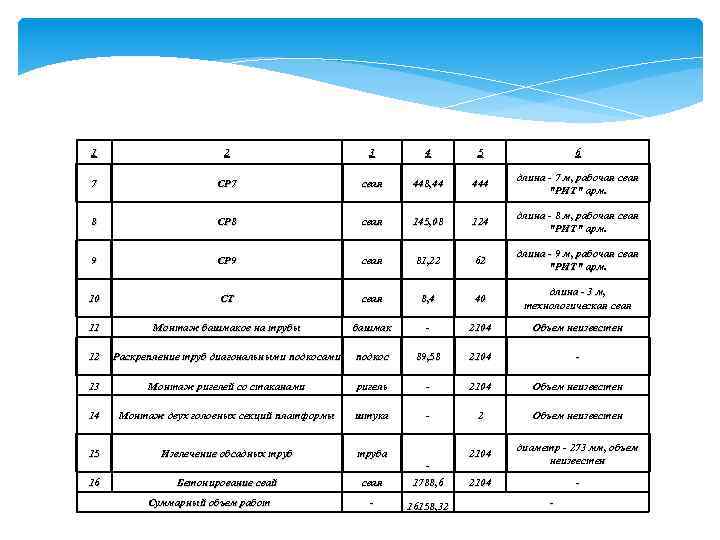

1 2 3 4 5 6 7 СР 7 свая 448, 44 444 длина - 7 м, рабочая свая "РИТ" арм. 8 СР 8 свая 145, 08 124 длина - 8 м, рабочая свая "РИТ" арм. 9 СР 9 свая 81, 22 62 длина - 9 м, рабочая свая "РИТ" арм. 10 СТ свая 8, 4 40 длина - 3 м, технологическая свая 11 Монтаж башмаков на трубы башмак - 2104 Объем неизвестен 12 Раскрепление труб диагональными подкосами подкос 89, 58 2104 - 13 Монтаж ригелей со стаканами ригель - 2104 Объем неизвестен 14 Монтаж двух головных секций платформы штука - 2 Объем неизвестен 15 Извлечение обсадных труба 2104 диаметр - 273 мм, объем неизвестен 16 Бетонирование свай свая 1788, 6 2104 - - 16158, 32 Суммарный объем работ - -
