Форми представлення алгоритмів. Базові фрагменти схеми алгоритму.
Словесный Графический Способы описания алгоритмов Псевдокод Программный
Словесный способ представления алгоритмов Пример. Нахождение общего делителя двух натуральных чисел m и n. Алгоритм может быть записан в следующем виде: ü если числа равны, то необходимо взять любое из них в качестве ответа, в противном случае – продолжить выполнение алгоритма; ü определить большее из чисел; ü заменить большее число разностью большего и меньшего чисел; ü повторить алгоритм сначала.
Способ представления алгоритмов с помощью псевдокода Пример. Нахождение общего делителя двух натуральных чисел m и n. Алгоритм может быть записан в следующем виде: АЛГ наибольший_общий_делитель НАЧАЛО ВВОД «Введите два натуральных числа» , n, m ПОКА n≠m НАЧАЛО ЕСЛИ n>m ТО n: =n-m ИНАЧЕ m: =m-n ВСЕ КОНЕЦ ВЫВОД «Наибольший общий делитель: » , n КОНЕЦ
Набор ключевых слов псевдокода
Программный способ представления алгоритмов Пример. Нахождение общего делителя двух натуральных чисел m и n. Алгоритм может быть записан в следующем виде: Program nod; var n, m: integer; begin Writeln(‘Введите два натуральных числа’); Read. Ln(m, n); while n<>m do begin if n>m then n: =n-m else m: =m-n; end; Write. Ln(‘НОД = ’, n); end.
Графический способ представления алгоритмов Процесс Вычислительное действие или последовательность вычислительных действий
Графический способ представления алгоритмов Решение Проверка условий
Графический способ представления алгоритмов Модификация Начало цикла с заданным числом повторений

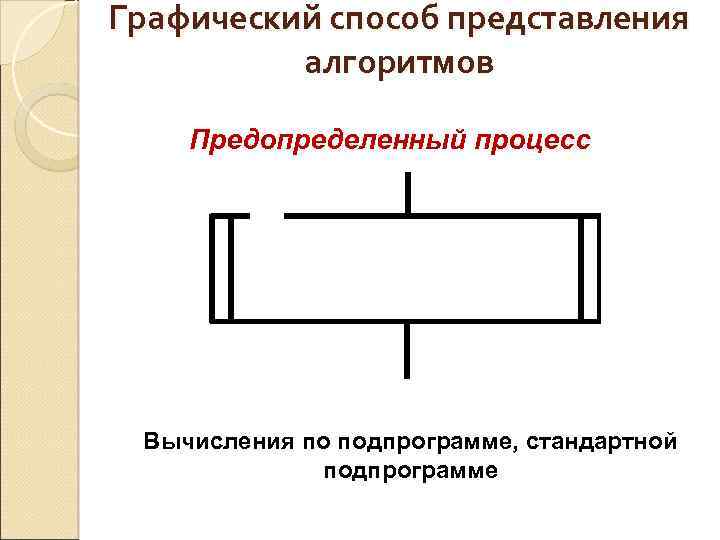

Графический способ представления алгоритмов Предопределенный процесс Вычисления по подпрограмме, стандартной подпрограмме

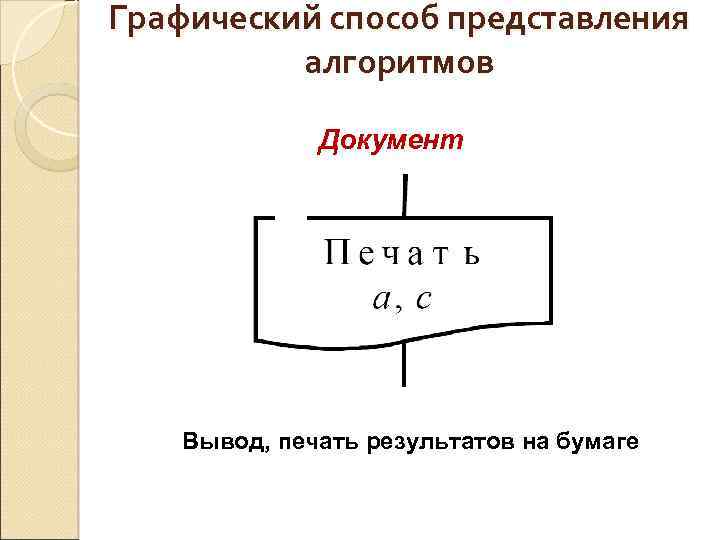

Графический способ представления алгоритмов Документ Вывод, печать результатов на бумаге

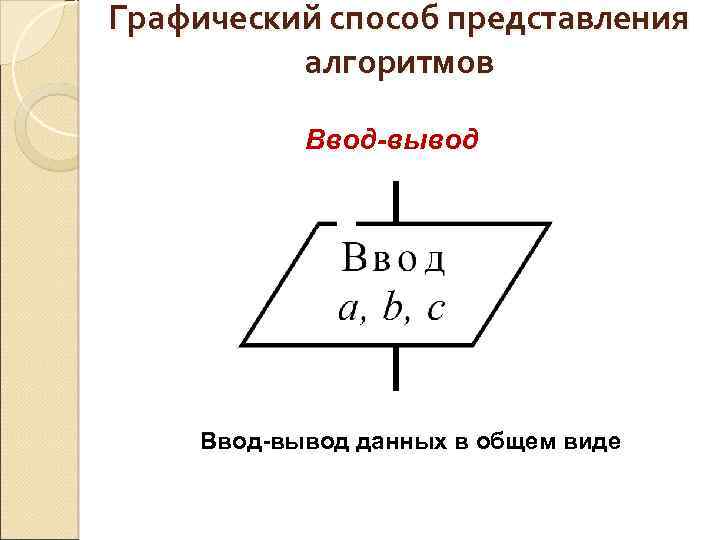

Графический способ представления алгоритмов Ввод-вывод данных в общем виде

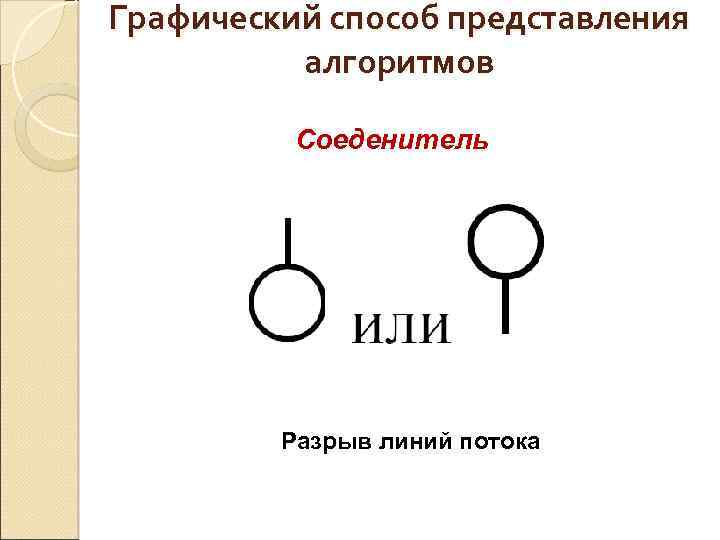

Графический способ представления алгоритмов Соеденитель Разрыв линий потока

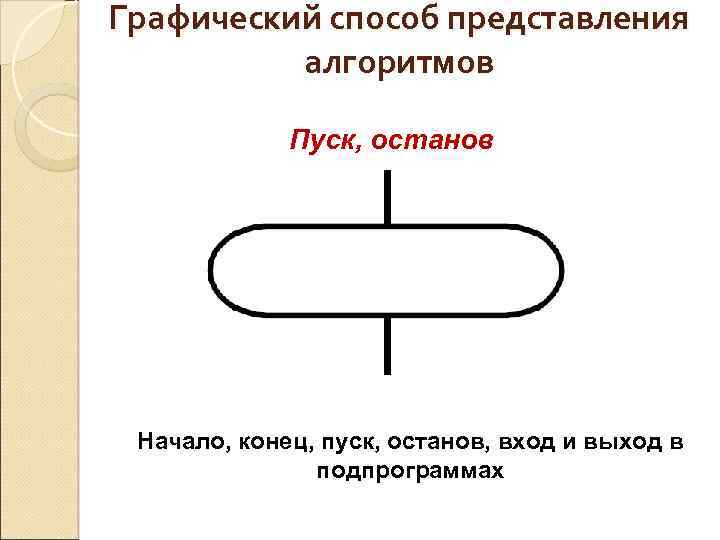

Графический способ представления алгоритмов Пуск, останов Начало, конец, пуск, останов, вход и выход в подпрограммах

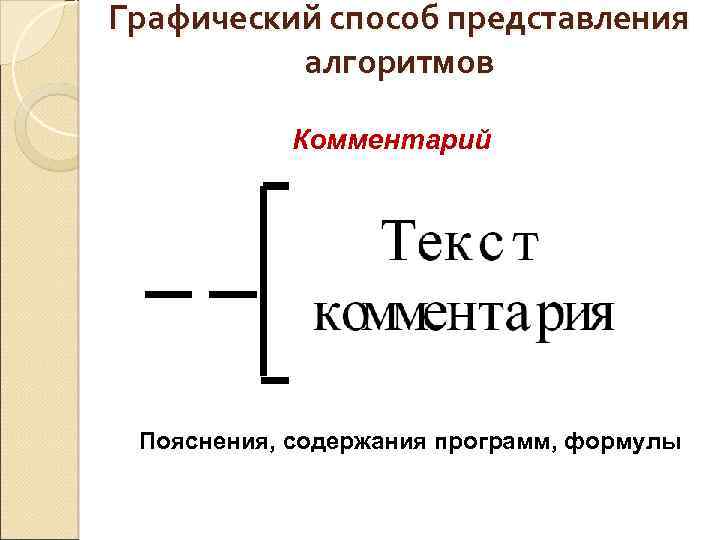

Графический способ представления алгоритмов Комментарий Пояснения, содержания программ, формулы

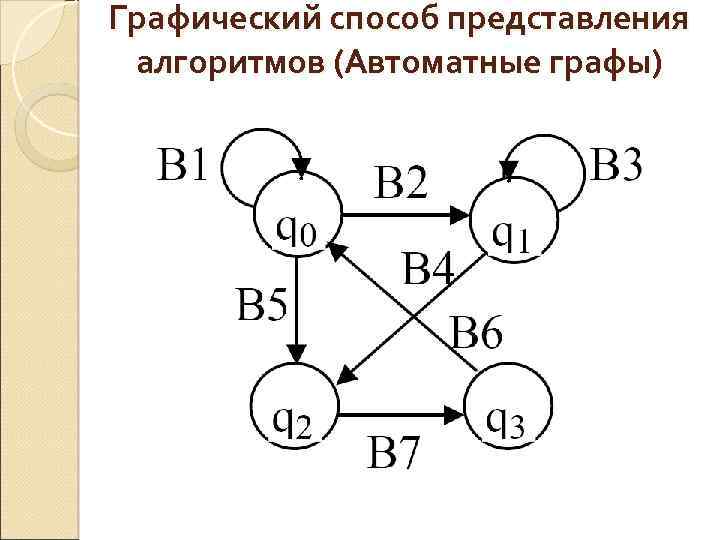

Графический способ представления алгоритмов (Автоматные графы)

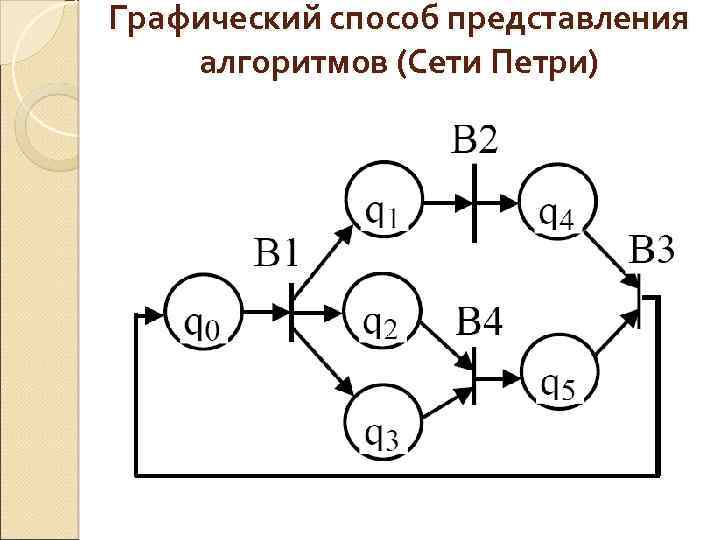

Графический способ представления алгоритмов (Сети Петри)
