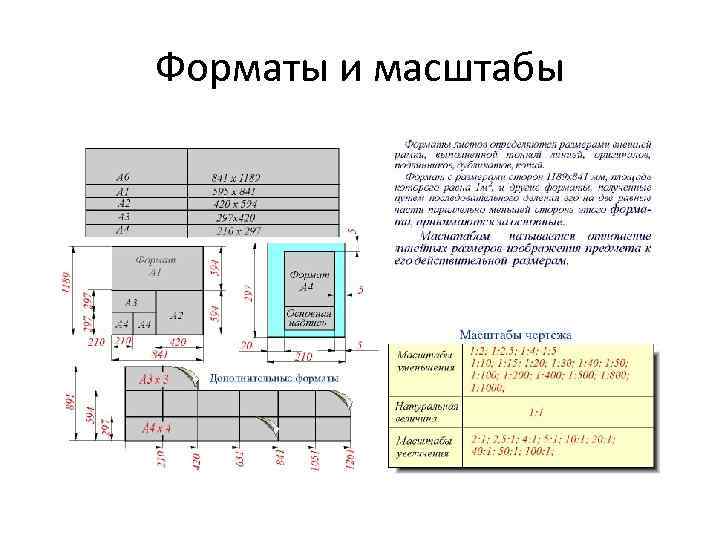

Форматы и масштабы

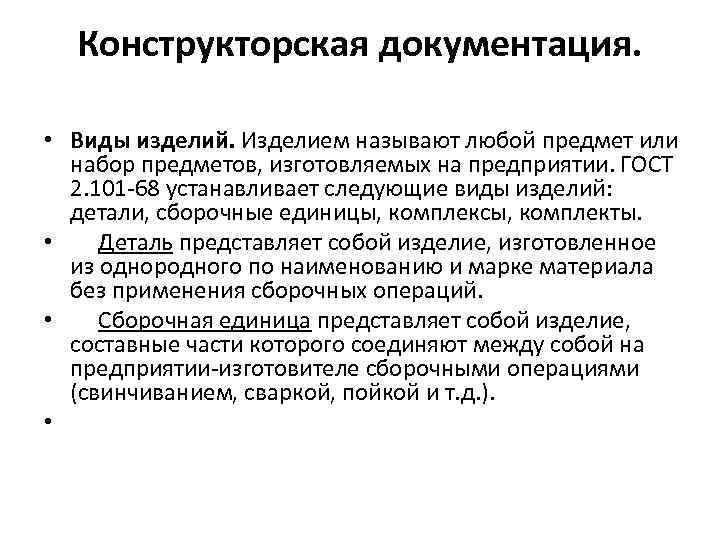

Конструкторская документация. • Виды изделий. Изделием называют любой предмет или набор предметов, изготовляемых на предприятии. ГОСТ 2. 101 -68 устанавливает следующие виды изделий: детали, сборочные единицы, комплексы, комплекты. • Деталь представляет собой изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций. • Сборочная единица представляет собой изделие, составные части которого соединяют между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сваркой, пойкой и т. д. ). •
Виды конструкторских документов • • • Конструкторские документы (КД) подразделяются на графические (чертежи, схемы, графики) и текстовые (спецификации, технические условия, различные ведомости). ГОСТ 2. 102 -68 устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности. Вот некоторые из них: чертеж детали, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля; чертеж сборочный (шифр СБ), содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля; чертеж общего вида (шифр ВО), определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия (составляется, как правило, при разработке эскизного и технического проектов); теоретический чертеж (ТЧ), определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей; габаритный чертеж (ГЧ), содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами; схемы, на которых показываются в виде условных изображений или обозначений составные части изделий и связи между ними (шифр схемы выбирается по ГОСТ 2. 70176); спецификации, определяющие состав сборочных единиц, комплексов и комплектов.
Конструкторские документы • ГОСТ 2. 102 -68 установлены следующие наименования конструкторских документов в зависимости от способа их выполнения и характера использования: • оригиналы - документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников; • подлинники - документы, оформленные установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий; • дубликаты - копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий; • копии - документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом), и предназначенные для непосредственного. использования при разработке, в производстве, эксплуатации и ремонте изделий
Построение 3 вида

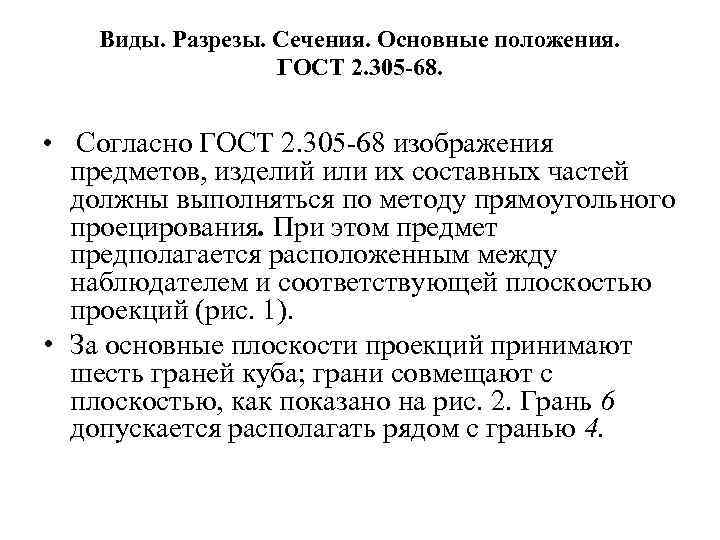

Виды. Разрезы. Сечения. Основные положения. ГОСТ 2. 305 -68. • Согласно ГОСТ 2. 305 -68 изображения предметов, изделий или их составных частей должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 1). • За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на рис. 2. Грань 6 допускается располагать рядом с гранью 4.

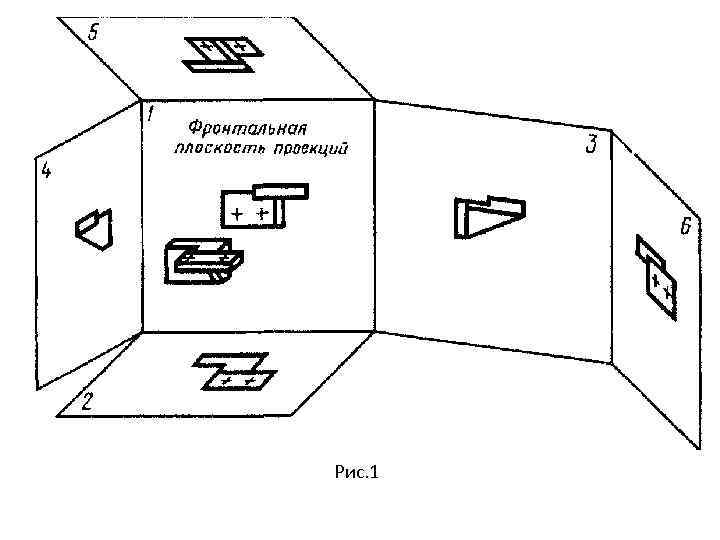

Рис. 1

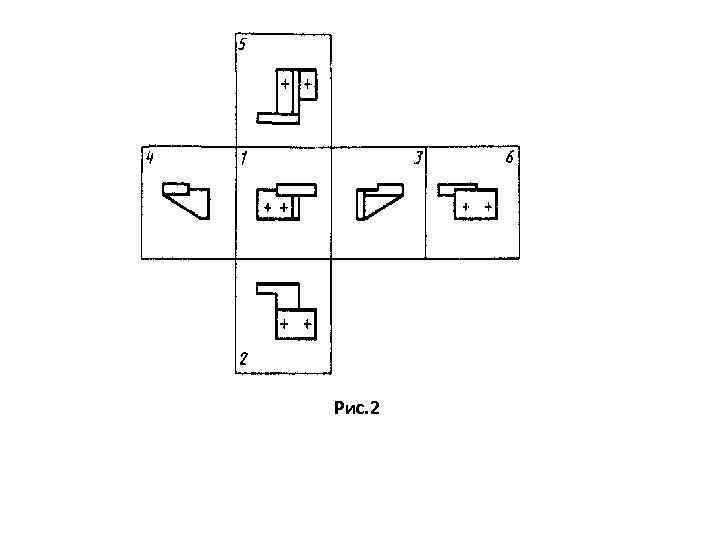

Рис. 2

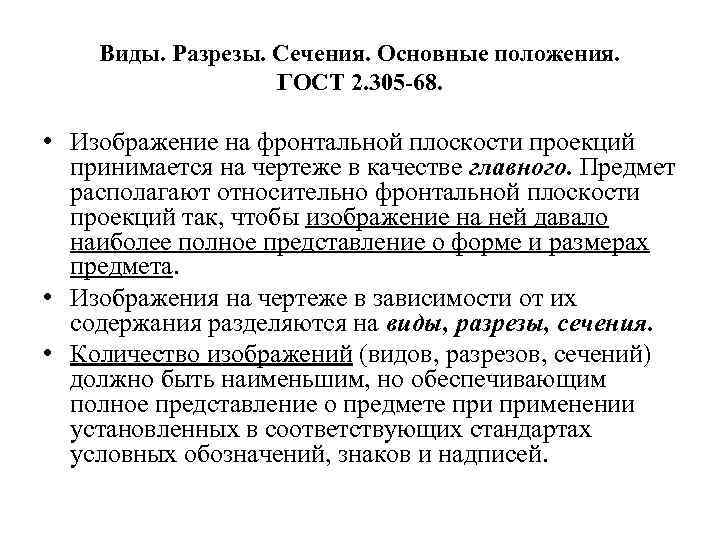

Виды. Разрезы. Сечения. Основные положения. ГОСТ 2. 305 -68. • Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. • Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения. • Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

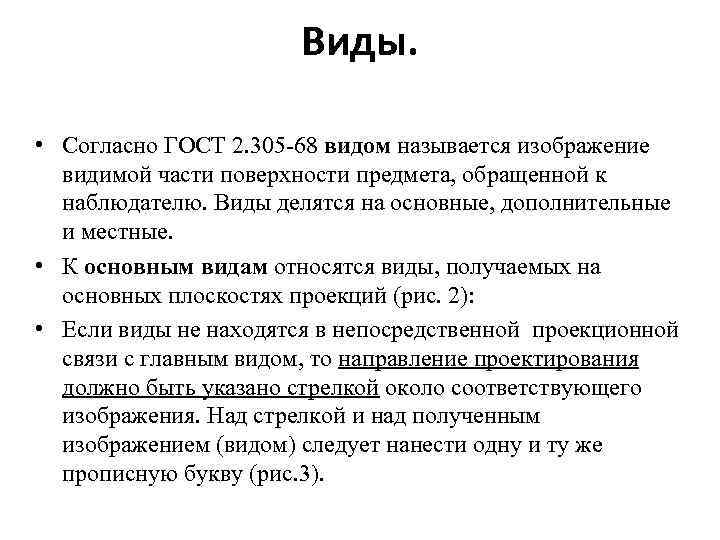

Виды. • Согласно ГОСТ 2. 305 -68 видом называется изображение видимой части поверхности предмета, обращенной к наблюдателю. Виды делятся на основные, дополнительные и местные. • К основным видам относятся виды, получаемых на основных плоскостях проекций (рис. 2): • Если виды не находятся в непосредственной проекционной связи с главным видом, то направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рис. 3).

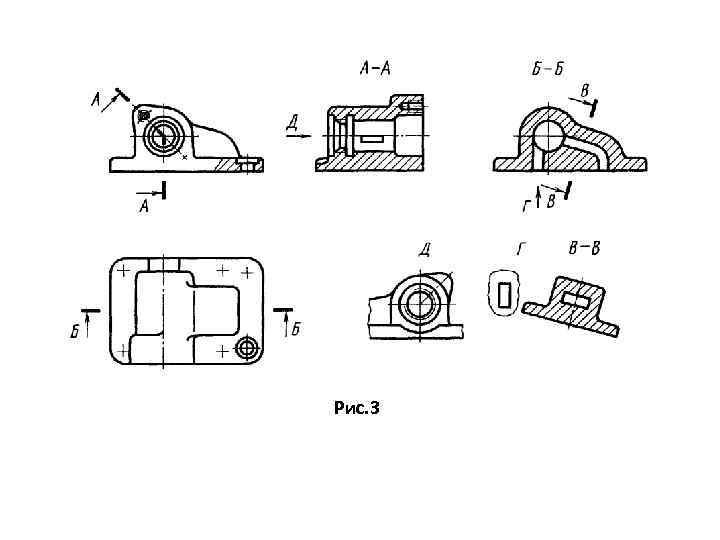

Рис. 3

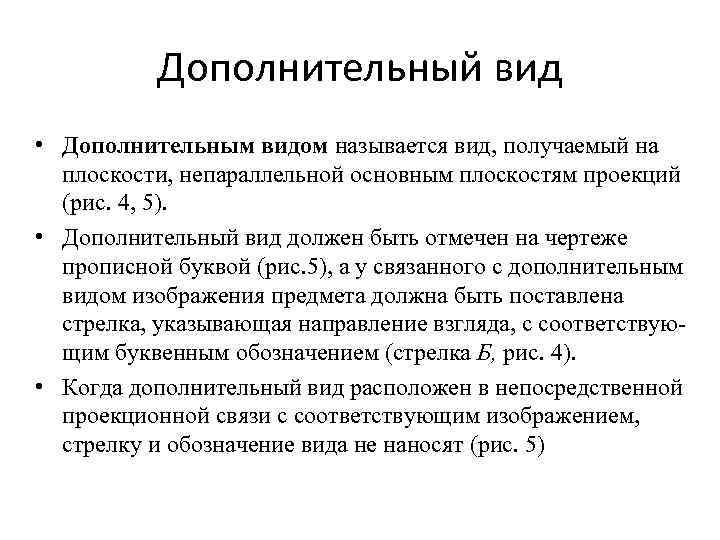

Дополнительный вид • Дополнительным видом называется вид, получаемый на плоскости, непараллельной основным плоскостям проекций (рис. 4, 5). • Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 5), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, рис. 4). • Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 5)

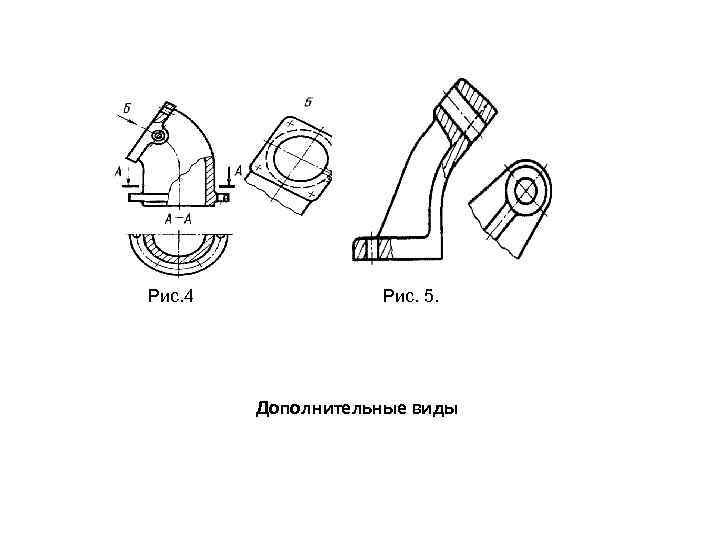

Рис. 4 Рис. 5. Дополнительные виды

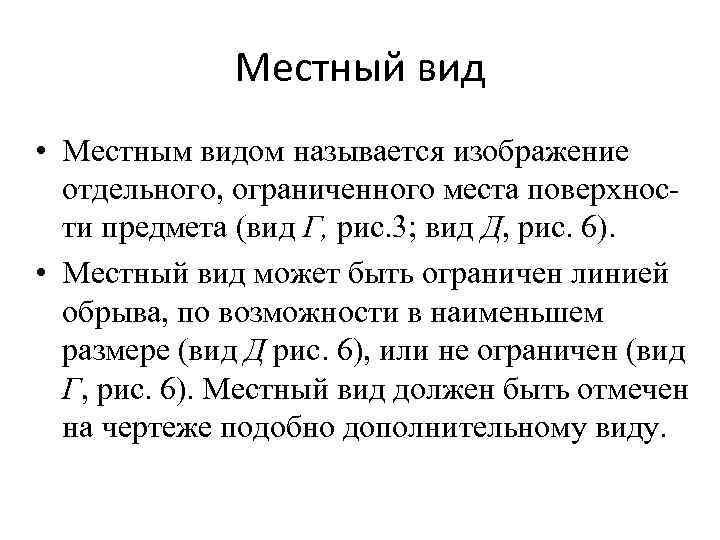

Местный вид • Местным видом называется изображение отдельного, ограниченного места поверхности предмета (вид Г, рис. 3; вид Д, рис. 6). • Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д рис. 6), или не ограничен (вид Г, рис. 6). Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

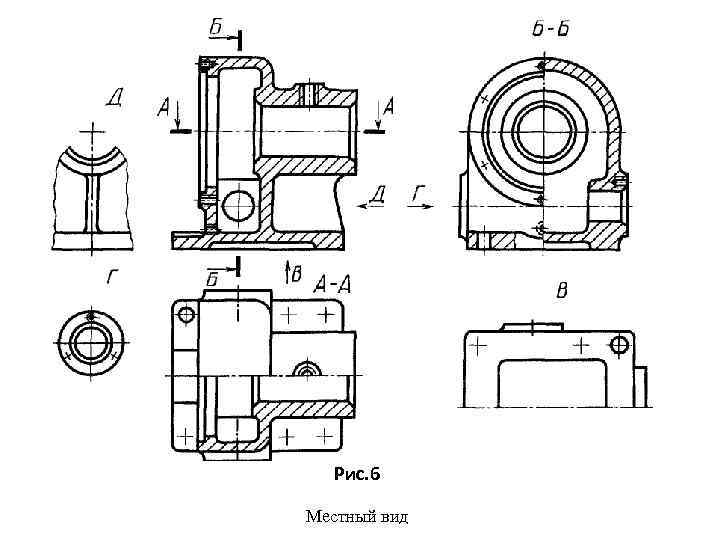

Рис. 6 Местный вид
