Formation au Langage de Commande Routier - Les PMV (support tiré de la formation SIREDO niveau 2) session 2006
Le jeu de commandes Commandes d’accès au PMV ID CFID SET VT Commandes de configuration CFAL CFES CFMP CFPP CFET CFF CFAL TST CF* ST ST LCOM ST AL ST LCPI SETU Commandes d’exploitation BK DT INIT P TC E TRACE VIDE Commandes de positionnement et de lecture P 1 PA PE PM PS Formation LCR session 2006

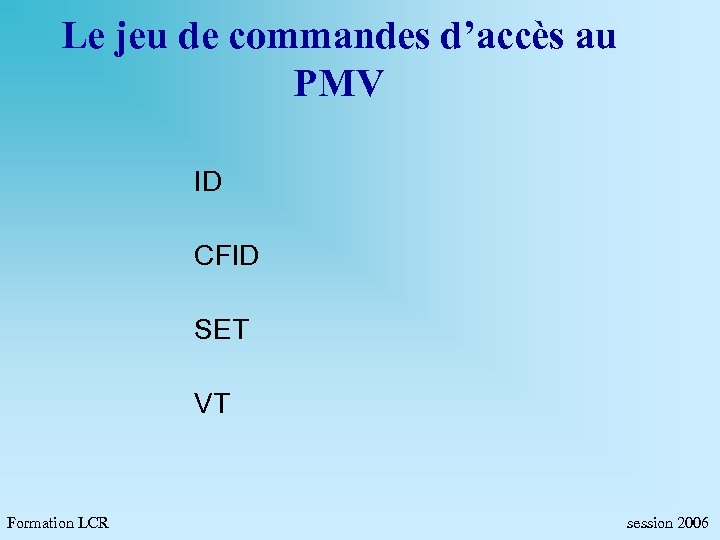

Le jeu de commandes d’accès au PMV ID CFID SET VT Formation LCR session 2006

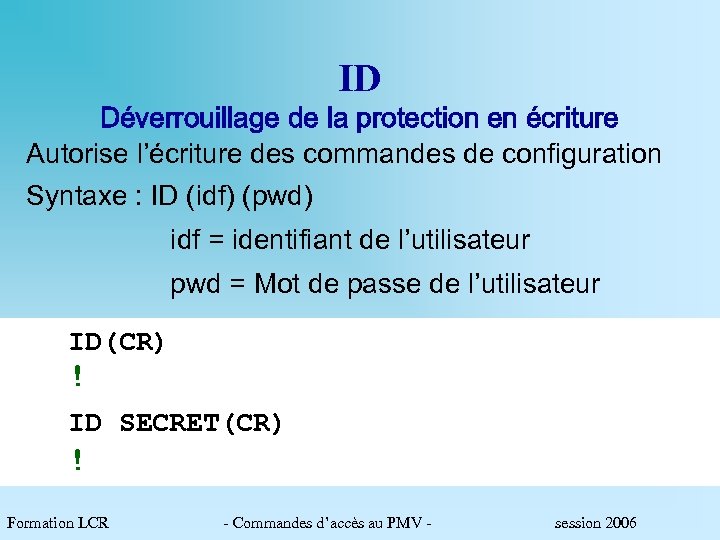

ID Déverrouillage de la protection en écriture Autorise l’écriture des commandes de configuration Syntaxe : ID (idf) (pwd) idf = identifiant de l’utilisateur pwd = Mot de passe de l’utilisateur ID(CR) ! ID SECRET(CR) ! Formation LCR - Commandes d’accès au PMV - session 2006

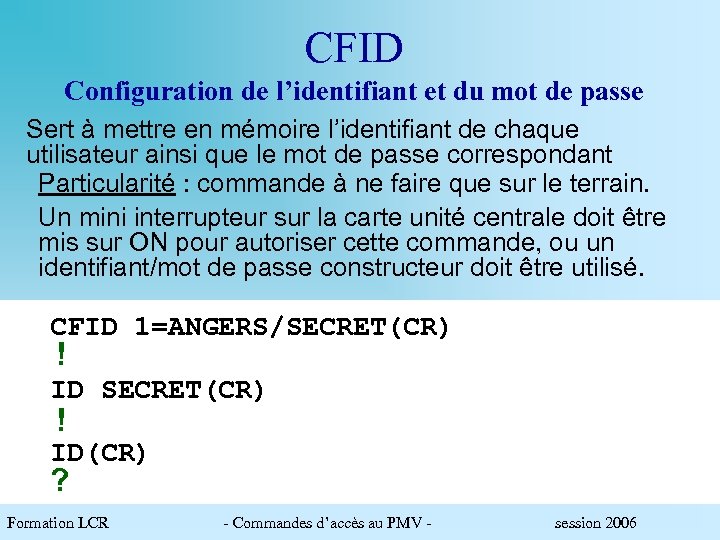

CFID Configuration de l’identifiant et du mot de passe Sert à mettre en mémoire l’identifiant de chaque utilisateur ainsi que le mot de passe correspondant Particularité : commande à ne faire que sur le terrain. Un mini interrupteur sur la carte unité centrale doit être mis sur ON pour autoriser cette commande, ou un identifiant/mot de passe constructeur doit être utilisé. CFID 1=ANGERS/SECRET(CR) ! ID(CR) ? Formation LCR - Commandes d’accès au PMV - session 2006
SET Configuration logique d’un port de communication Paramètre ECHO : rend visible les caractères tapés au clavier Paramètre CR : Active le retour chariot ECHO = O L’écho est en service CR = O retour chariot activé ECHO = N L’écho est hors service CR = N retour chariot désactivé SET ECHO=O(CR) SET ECHO=O CR=N! Formation LCR - Commandes d’accès à la station - session 2006

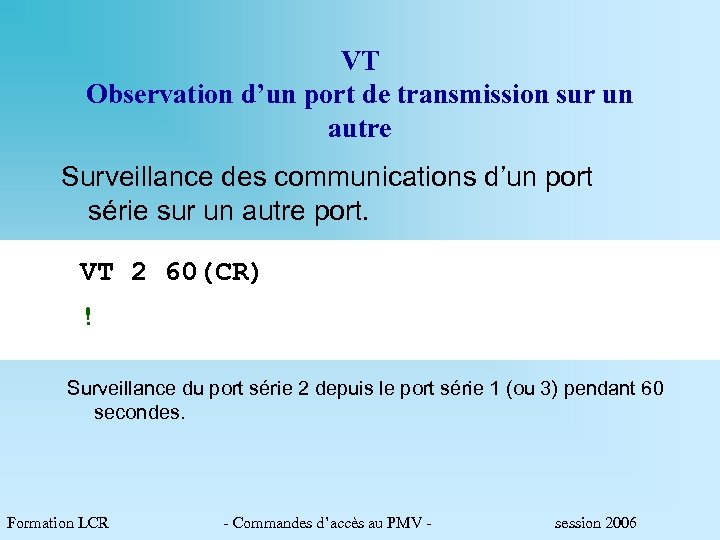

VT Observation d’un port de transmission sur un autre Surveillance des communications d’un port série sur un autre port. VT 2 60(CR) ! Surveillance du port série 2 depuis le port série 1 (ou 3) pendant 60 secondes. Formation LCR - Commandes d’accès au PMV - session 2006

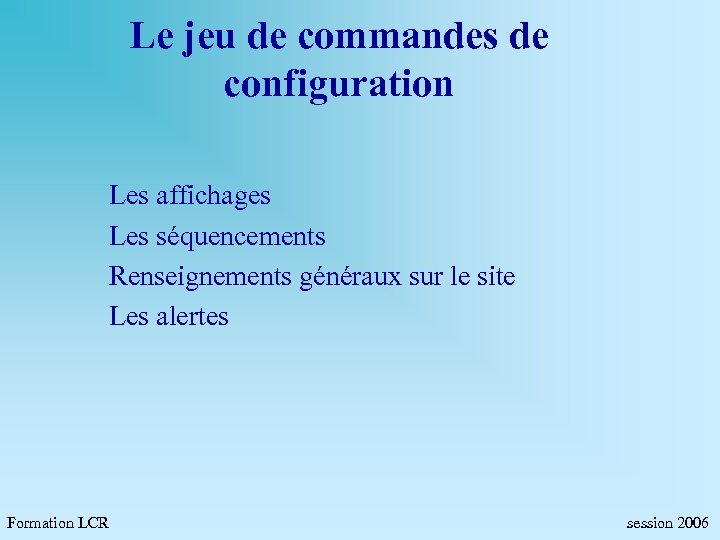

Le jeu de commandes de configuration Les affichages Les séquencements Renseignements généraux sur le site Les alertes Formation LCR session 2006

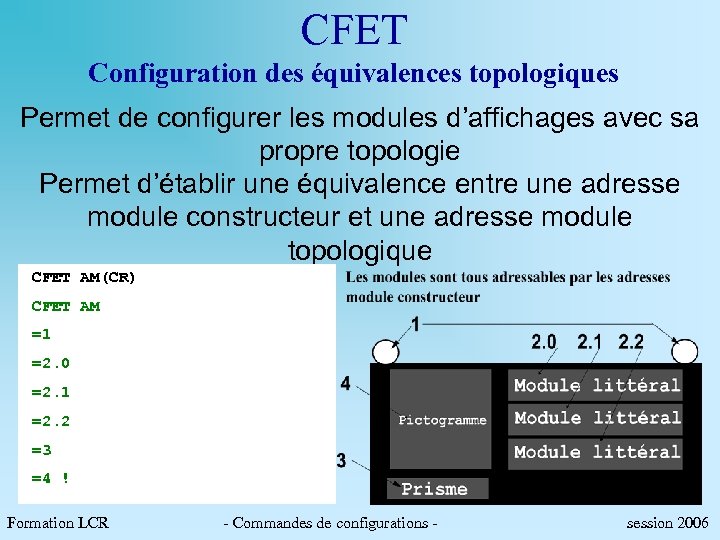

CFET Configuration des équivalences topologiques Permet de configurer les modules d’affichages avec sa propre topologie Permet d’établir une équivalence entre une adresse module constructeur et une adresse module topologique CFET AM(CR) CFET AM =1 =2. 0 =2. 1 =2. 2 =3 =4 ! Formation LCR - Commandes de configurations - session 2006

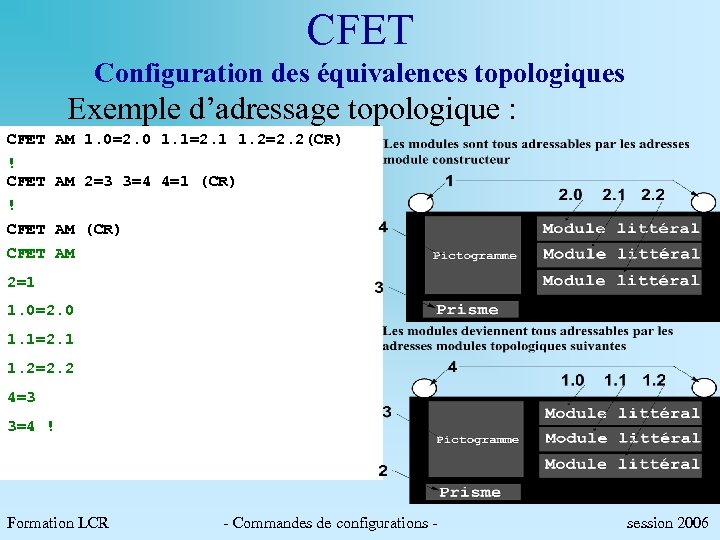

CFET Configuration des équivalences topologiques Exemple d’adressage topologique : CFET AM 1. 0=2. 0 1. 1=2. 1 1. 2=2. 2(CR) ! CFET AM 2=3 3=4 4=1 (CR) ! CFET AM (CR) CFET AM 2=1 1. 0=2. 0 1. 1=2. 1 1. 2=2. 2 4=3 3=4 ! Formation LCR - Commandes de configurations - session 2006

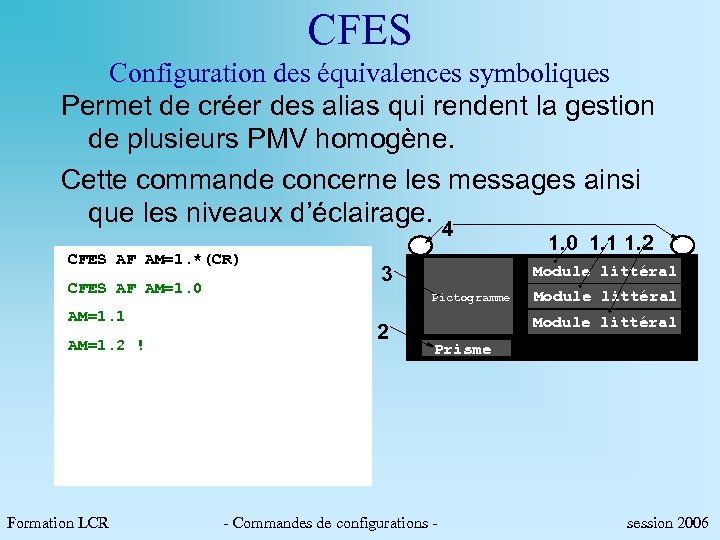

CFES Configuration des équivalences symboliques Permet de créer des alias qui rendent la gestion de plusieurs PMV homogène. Cette commande concerne les messages ainsi que les niveaux d’éclairage. 4 CFES AF AM=1. *(CR) CFES AF AM=1. 0 AM=1. 1 AM=1. 2 ! Formation LCR 3 Module littéral Pictogramme 2 1. 0 1. 1 1. 2 Module littéral Prisme - Commandes de configurations - session 2006
CFES Configuration des équivalences symbolliques 4 Exemple de configuration : CFES AF AM=1. * (CR) 3 CFES AF AM=1. 0 Module littéral Pictogramme AM=1. 1 2 AM=1. 2 ! 1. 0 1. 1 1. 2 Module littéral Prisme CFES AF AM=1. * ETEINT="" BOUCH 4="BOUCHON A 400 M" (CR) ! CFES AF AM=1. 0 (CR) CFES AF AM=1. 0 ETEINT=" " BOUCH 4="BOUCHON A 400 M “ ! CFES EC AM=3 S (CR) ! | CFES EC AM=3 (CR) CFES EC AM=3 NU=0 | JC=1 | Formation LCR | JO=2 ! - Commandes de configurations - session 2006

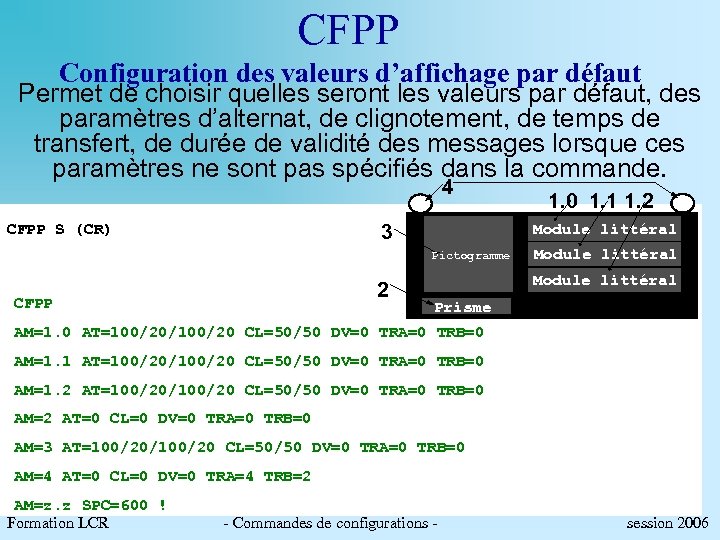

CFPP Configuration des valeurs d’affichage par défaut Permet de choisir quelles seront les valeurs par défaut, des paramètres d’alternat, de clignotement, de temps de transfert, de durée de validité des messages lorsque ces paramètres ne sont pas spécifiés dans la commande. 4 3 CFPP S (CR) Module littéral Pictogramme 2 CFPP 1. 0 1. 1 1. 2 Module littéral Prisme AM=1. 0 AT=100/20/100/20 CL=50/50 DV=0 TRA=0 TRB=0 AM=1. 1 AT=100/20/100/20 CL=50/50 DV=0 TRA=0 TRB=0 AM=1. 2 AT=100/20/100/20 CL=50/50 DV=0 TRA=0 TRB=0 AM=2 AT=0 CL=0 DV=0 TRA=0 TRB=0 AM=3 AT=100/20/100/20 CL=50/50 DV=0 TRA=0 TRB=0 AM=4 AT=0 CL=0 DV=0 TRA=4 TRB=2 AM=z. z SPC=600 ! Formation LCR - Commandes de configurations - session 2006

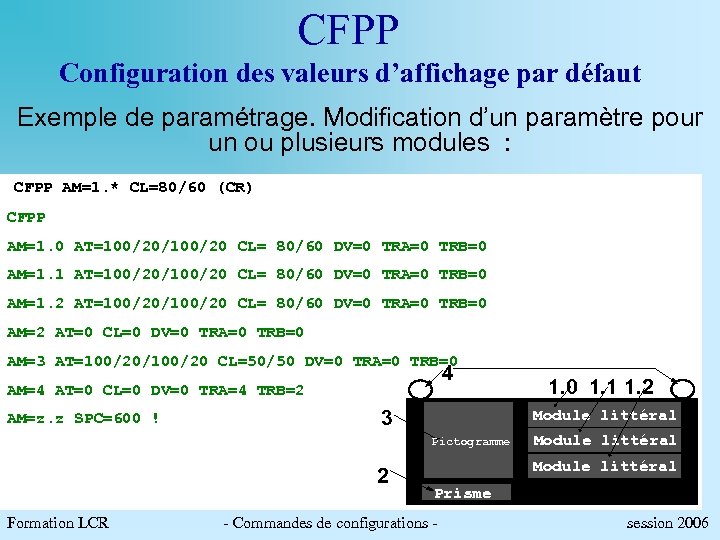

CFPP Configuration des valeurs d’affichage par défaut Exemple de paramétrage. Modification d’un paramètre pour un ou plusieurs modules : CFPP AM=1. * CL=80/60 (CR) CFPP AM=1. 0 AT=100/20/100/20 CL= 80/60 DV=0 TRA=0 TRB=0 AM=1. 1 AT=100/20/100/20 CL= 80/60 DV=0 TRA=0 TRB=0 AM=1. 2 AT=100/20/100/20 CL= 80/60 DV=0 TRA=0 TRB=0 AM=2 AT=0 CL=0 DV=0 TRA=0 TRB=0 AM=3 AT=100/20/100/20 CL=50/50 DV=0 TRA=0 TRB=0 4 AM=4 AT=0 CL=0 DV=0 TRA=4 TRB=2 AM=z. z SPC=600 ! 3 Module littéral Pictogramme 2 Formation LCR 1. 0 1. 1 1. 2 Module littéral Prisme - Commandes de configurations - session 2006

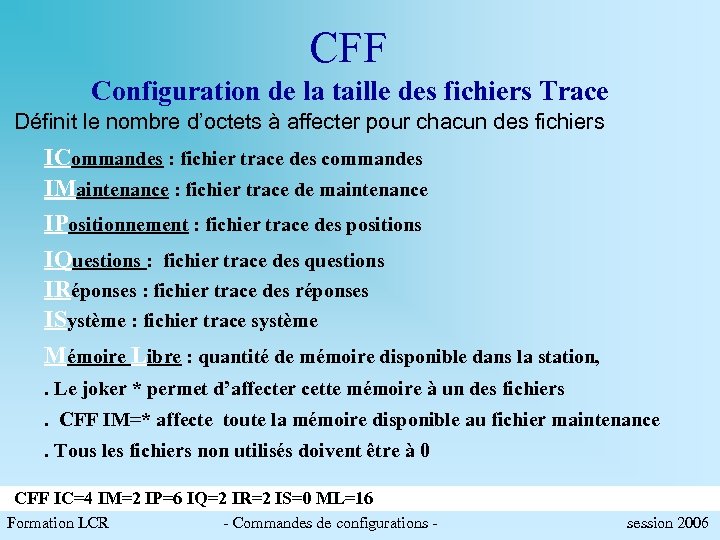

CFF Configuration de la taille des fichiers Trace Définit le nombre d’octets à affecter pour chacun des fichiers ICommandes : fichier trace des commandes IMaintenance : fichier trace de maintenance IPositionnement : fichier trace des positions IQuestions : fichier trace des questions IRéponses : fichier trace des réponses ISystème : fichier trace système Mémoire Libre : quantité de mémoire disponible dans la station, . Le joker * permet d’affecter cette mémoire à un des fichiers. CFF IM=* affecte toute la mémoire disponible au fichier maintenance. Tous les fichiers non utilisés doivent être à 0 CFF IC=4 IM=2 IP=6 IQ=2 IR=2 IS=0 ML=16 Formation LCR - Commandes de configurations - session 2006

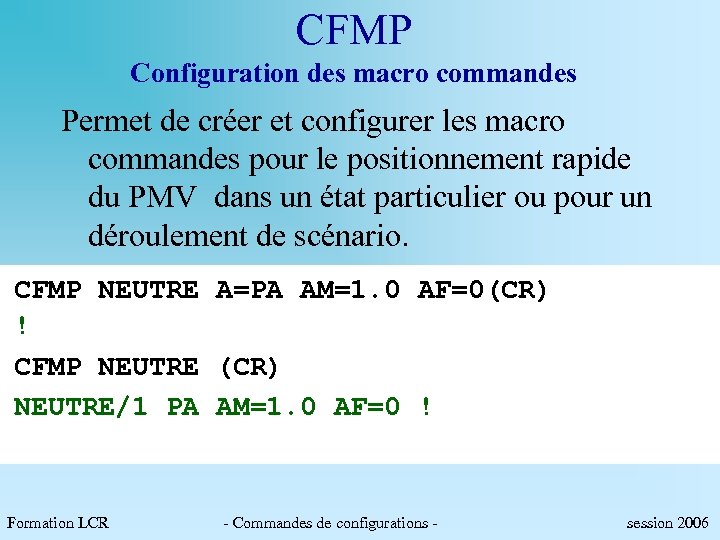

CFMP Configuration des macro commandes Permet de créer et configurer les macro commandes pour le positionnement rapide du PMV dans un état particulier ou pour un déroulement de scénario. CFMP NEUTRE A=PA AM=1. 0 AF=0(CR) ! CFMP NEUTRE (CR) NEUTRE/1 PA AM=1. 0 AF=0 ! Formation LCR - Commandes de configurations - session 2006

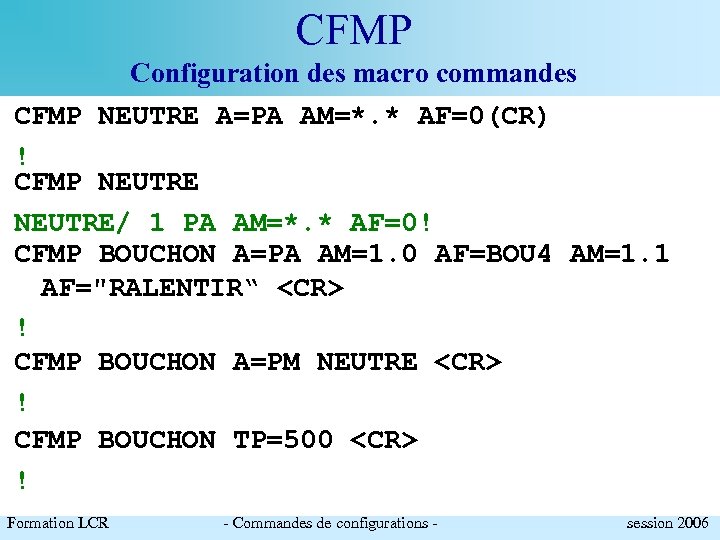

CFMP Configuration des macro commandes CFMP NEUTRE A=PA AM=*. * AF=0(CR) ! CFMP NEUTRE/ 1 PA AM=*. * AF=0! CFMP BOUCHON A=PA AM=1. 0 AF=BOU 4 AM=1. 1 AF="RALENTIR“
CFMP Configuration des macro commandes CFMP BOUCHON
CFMP Configuration des macro commandes CFMP BOUCHON
CFAL Configuration des conditions d’alerte Permet de paramétrer les conditions d’alerte à partir des paramètres du STATUS de premier niveau. Syntaxe : CFAL, Y, Condition[{_|_&}Condition] Paramètre du ST BTR { =Z | =0 | => | >> | << } CKS { =Z | => } CTL { =Z | =0 | => | >> | << } EDF { =Z | =0 | => | >> | << } ERI { =Z | =0 | =>| >> | << } GAR { =Z | =val |>val | => } GAT { =Z | =0 | => | >> | << } INI { =Z | =val |>val | => } MOV { =Z | =0 | => | >> |<< } RST { =Z | =val |>val | => } TRM Formation LCR Conditions Arguments utilisables { =Z | =0 | => | >> |<< } - Commandes de configurations - session 2006

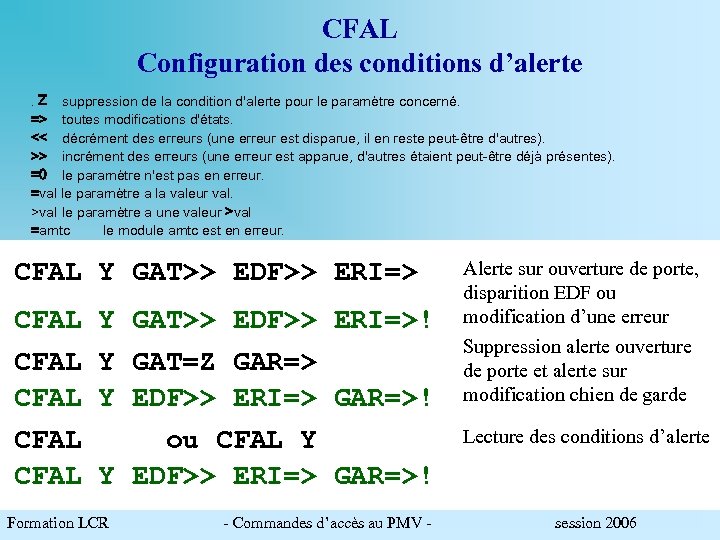

CFAL Configuration des conditions d’alerte. Z suppression de la condition d'alerte pour le paramètre concerné. => toutes modifications d'états. << décrément des erreurs (une erreur est disparue, il en reste peut-être d'autres). >> incrément des erreurs (une erreur est apparue, d'autres étaient peut-être déjà présentes). =0 le paramètre n'est pas en erreur. =val le paramètre a la valeur val. >val le paramètre a une valeur >val =amtc le module amtc est en erreur. CFAL Y GAT>> EDF>> ERI=>! CFAL Y GAT=Z GAR=> CFAL Y EDF>> ERI=> GAR=>! CFAL ou CFAL Y EDF>> ERI=> GAR=>! Formation LCR Alerte sur ouverture de porte, disparition EDF ou modification d’une erreur Suppression alerte ouverture de porte et alerte sur modification chien de garde Lecture des conditions d’alerte - Commandes d’accès au PMV - session 2006
ST AL Configuration des messages d’alerte ST AL ACT=v NEUT=v REP=v PORT=v/v PROTn=m/a Mn=q/r/tq/tr ACT : alertes activées O ou N. NEUT : Temps de neutralisation en secondes entre chaque tentative REP : nombre de tentatives PORT : Numéro du port / vitesse de transmission (si différente de la valeur du SETU) PROT : protocole n: numéro de message m: mode du protocole a: adresse destinataire M : message n: numéro du message q: message r: réponse attendue tq: temportisation d’émission tr: temporisation d’attente de réponse Formation LCR - Commandes de configurations - session 2006

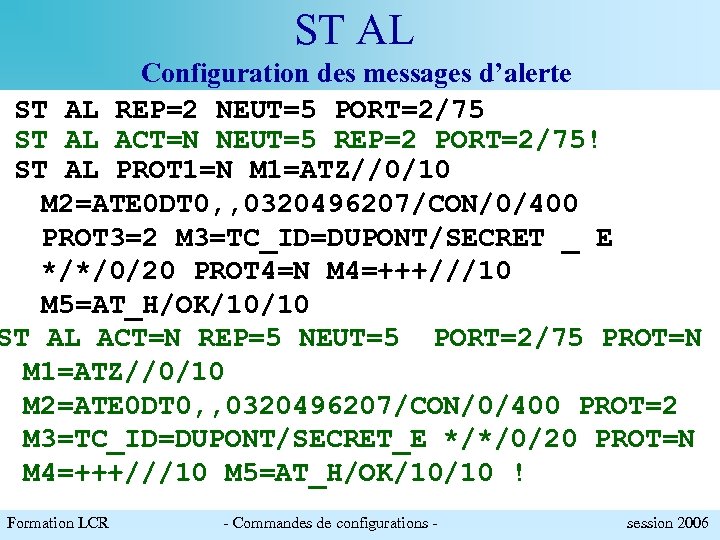

ST AL Configuration des messages d’alerte ST AL REP=2 NEUT=5 PORT=2/75 ST AL ACT=N NEUT=5 REP=2 PORT=2/75! ST AL PROT 1=N M 1=ATZ//0/10 M 2=ATE 0 DT 0, , 0320496207/CON/0/400 PROT 3=2 M 3=TC_ID=DUPONT/SECRET _ E */*/0/20 PROT 4=N M 4=+++///10 M 5=AT_H/OK/10/10 ST AL ACT=N REP=5 NEUT=5 PORT=2/75 PROT=N M 1=ATZ//0/10 M 2=ATE 0 DT 0, , 0320496207/CON/0/400 PROT=2 M 3=TC_ID=DUPONT/SECRET_E */*/0/20 PROT=N M 4=+++///10 M 5=AT_H/OK/10/10 ! Formation LCR - Commandes de configurations - session 2006

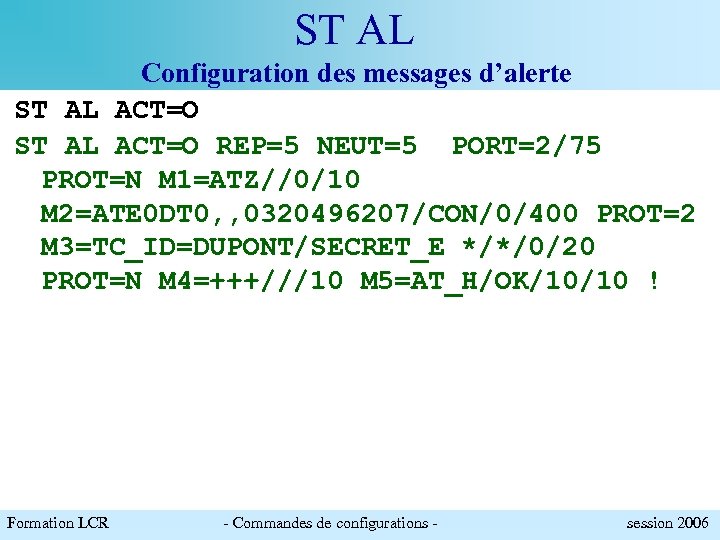

ST AL Configuration des messages d’alerte ST AL ACT=O REP=5 NEUT=5 PORT=2/75 PROT=N M 1=ATZ//0/10 M 2=ATE 0 DT 0, , 0320496207/CON/0/400 PROT=2 M 3=TC_ID=DUPONT/SECRET_E */*/0/20 PROT=N M 4=+++///10 M 5=AT_H/OK/10/10 ! Formation LCR - Commandes de configurations - session 2006

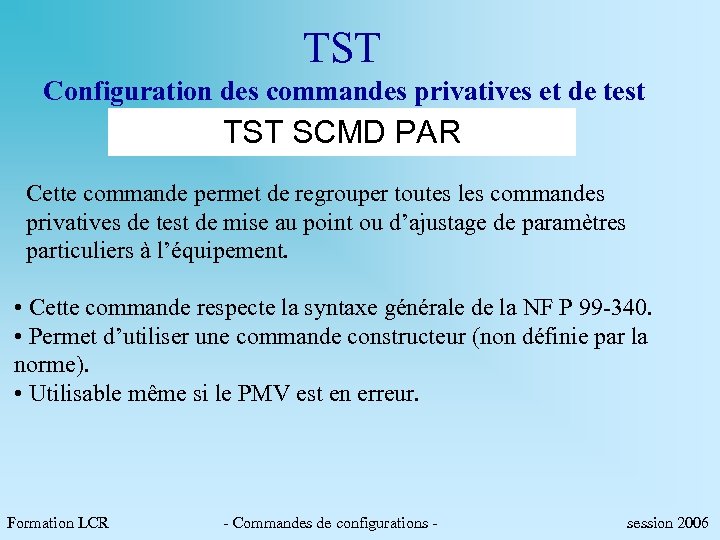

TST Configuration des commandes privatives et de test TST SCMD PAR Cette commande permet de regrouper toutes les commandes privatives de test de mise au point ou d’ajustage de paramètres particuliers à l’équipement. • Cette commande respecte la syntaxe générale de la NF P 99 -340. • Permet d’utiliser une commande constructeur (non définie par la norme). • Utilisable même si le PMV est en erreur. Formation LCR - Commandes de configurations - session 2006
CF* mise aux valeurs standards des paramètres configuration CF* S CF* Z CF* Cette commande permet d’effacer ou de donner les valeurs standards aux valeurs des paramètres de configuration CF*, S CF*, Z CFAL S Z CFET S Z CFES S Z CFF S Z CFMP S Z CFPP S La commande CFID n’est pas affectée par CF* Z Formation LCR La commande CF* sans paramètres (ni Z, ni S) renvoie la configuration en cours du PMV - Commandes de configurations - session 2006
ST Status général du PMV Contient les renseignements généraux sur l’état de l’équipement STATUS ADR=LNS ALR=0 BTR=0 CKS=2 AF 4 COD=ILN 59. S CTL=0 EDF=0 ER 1=00 ER 2=02 ERI=0 EVT=TRM: 24/09/06 13: 12: 10 GAR=003 GAT=0 GEN=SES. Px 0 INI=012 LOC=Le_Pré_Vert MOV=0 NST=0123 RST=222 TRM=0 VER=101 Paramètres non modifiables : . ADR : adresse de l'équipement déduite du code. ALR : témoin d’alerte acquittement requis Paramètres modifiables : . BTR : état de l’énergie interne sur un élément : 0 ou am . CKS : checksum modules logiciel. LOC : localisation de la station ( 14 caractères maximum). CTL : prise de main extérieure sur un module : 0 ou am/LE (ou LL ou LI). COD : code de la station (la codification est imposée pour la base nationale). EDF : état de l'énergie : - 0 ou 1. ERx : erreurs sur les communications . NST : n° de certification. ERI : erreur mineure ou majeure ou test : 0 ou fsgee/am/[v]. EVT : date/heure du dernier événement survenu . GAR : compteur de chien de garde. GEN : génération de matériel . INI : compteur d'initialisation. MOV : am du dernier module modifié par algorithme local . RST : compteur de reset. TRM : terminal connecté sur un port . VER : version logicielle

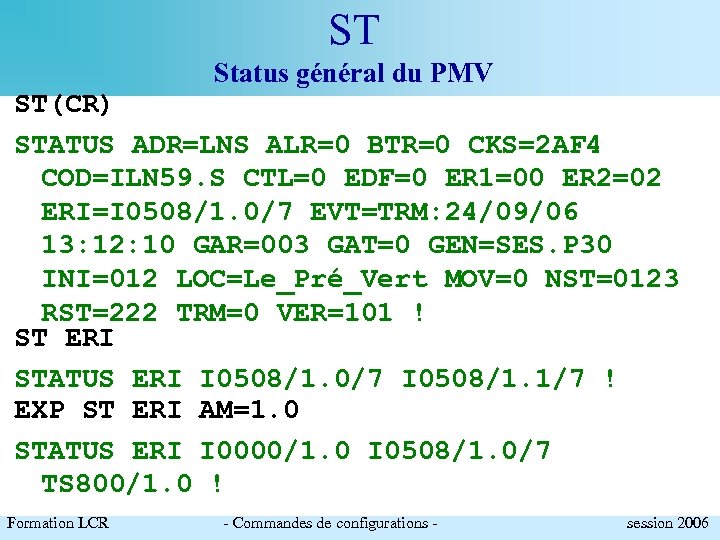

ST Status général du PMV ST(CR) STATUS ADR=LNS ALR=0 BTR=0 CKS=2 AF 4 COD=ILN 59. S CTL=0 EDF=0 ER 1=00 ER 2=02 ERI=I 0508/1. 0/7 EVT=TRM: 24/09/06 13: 12: 10 GAR=003 GAT=0 GEN=SES. P 30 INI=012 LOC=Le_Pré_Vert MOV=0 NST=0123 RST=222 TRM=0 VER=101 ! ST ERI STATUS ERI I 0508/1. 0/7 I 0508/1. 1/7 ! EXP ST ERI AM=1. 0 STATUS ERI I 0000/1. 0 I 0508/1. 0/7 TS 800/1. 0 ! Formation LCR - Commandes de configurations - session 2006

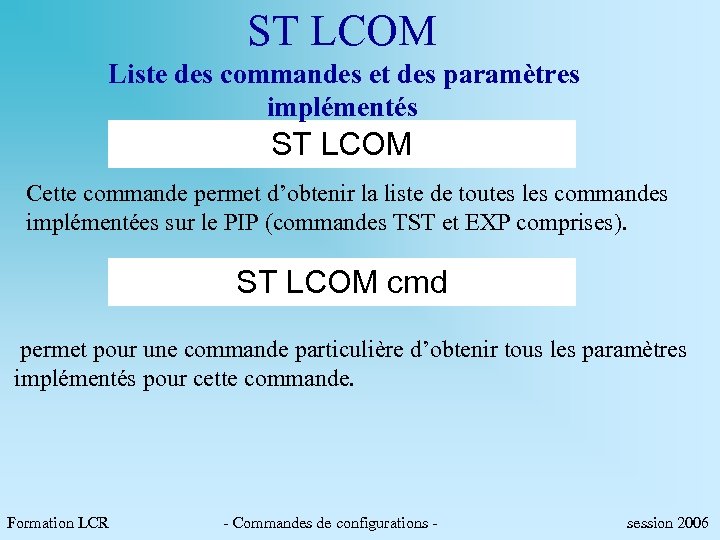

ST LCOM Liste des commandes et des paramètres implémentés ST LCOM Cette commande permet d’obtenir la liste de toutes les commandes implémentées sur le PIP (commandes TST et EXP comprises). ST LCOM cmd permet pour une commande particulière d’obtenir tous les paramètres implémentés pour cette commande. Formation LCR - Commandes de configurations - session 2006
ST LCPI Liste des caractéristiques constructeur et utilisateur ST LCPI Cette commande permet d’obtenir les caractéristiques complètes du PIP. ST LCPI SIT= Lecture des caractéristiques concernant une situation particulière du module avec SIT = EXT ou INT ou ALG. ST LCPI USR Lecture des informations utilisateur. Cette commande en écriture est de la forme ST LCPI USR= texte Formation LCR - Commandes de configurations - session 2006
ST LCPI Liste ST LCPI

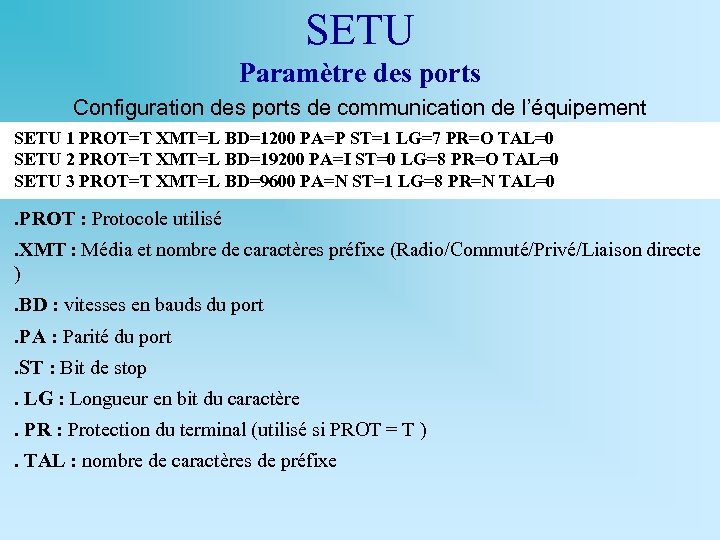

SETU Paramètre des ports Configuration des ports de communication de l’équipement SETU 1 PROT=T XMT=L BD=1200 PA=P ST=1 LG=7 PR=O TAL=0 SETU 2 PROT=T XMT=L BD=19200 PA=I ST=0 LG=8 PR=O TAL=0 SETU 3 PROT=T XMT=L BD=9600 PA=N ST=1 LG=8 PR=N TAL=0 . PROT : Protocole utilisé. XMT : Média et nombre de caractères préfixe (Radio/Commuté/Privé/Liaison directe ) . BD : vitesses en bauds du port. PA : Parité du port . ST : Bit de stop. LG : Longueur en bit du caractère. PR : Protection du terminal (utilisé si PROT = T ). TAL : nombre de caractères de préfixe

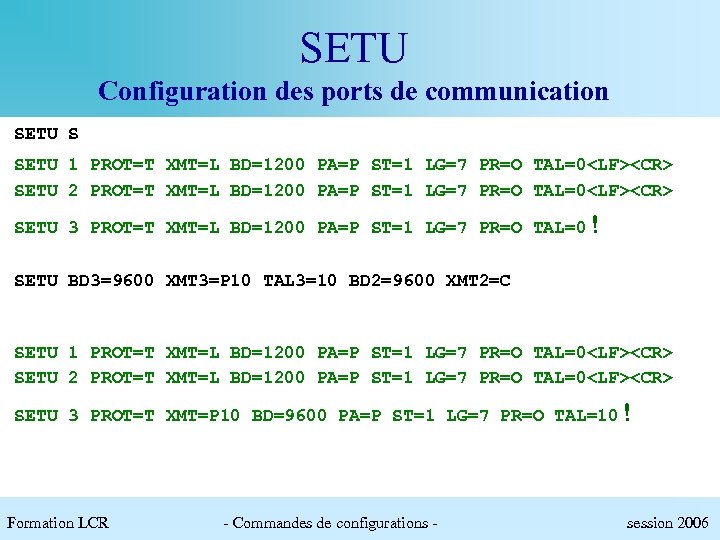

SETU Configuration des ports de communication SETU S SETU 1 PROT=T XMT=L BD=1200 PA=P ST=1 LG=7 PR=O TAL=0

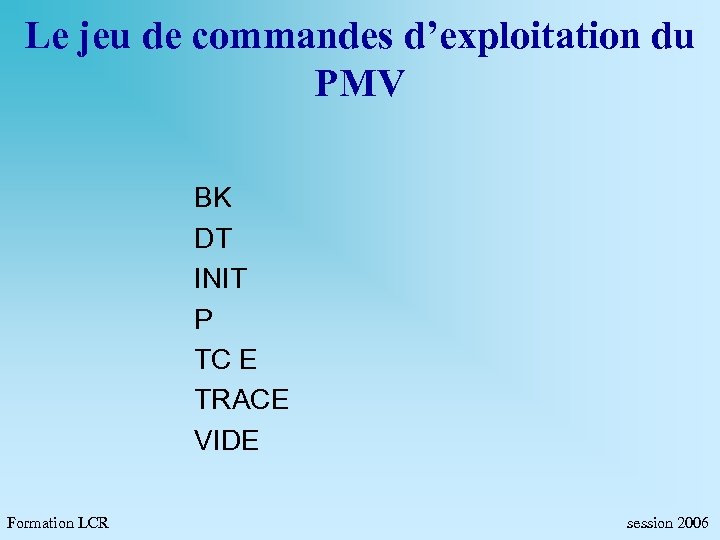

Le jeu de commandes d’exploitation du PMV BK DT INIT P TC E TRACE VIDE Formation LCR session 2006

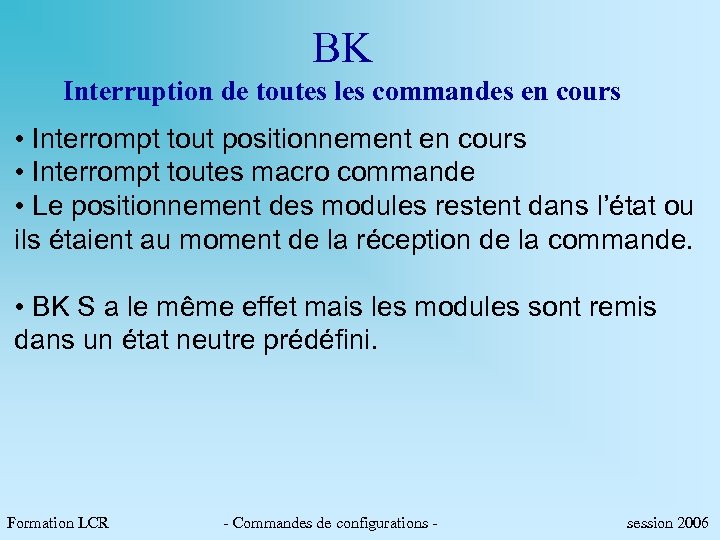

BK Interruption de toutes les commandes en cours • Interrompt tout positionnement en cours • Interrompt toutes macro commande • Le positionnement des modules restent dans l’état ou ils étaient au moment de la réception de la commande. • BK S a le même effet mais les modules sont remis dans un état neutre prédéfini. Formation LCR - Commandes de configurations - session 2006

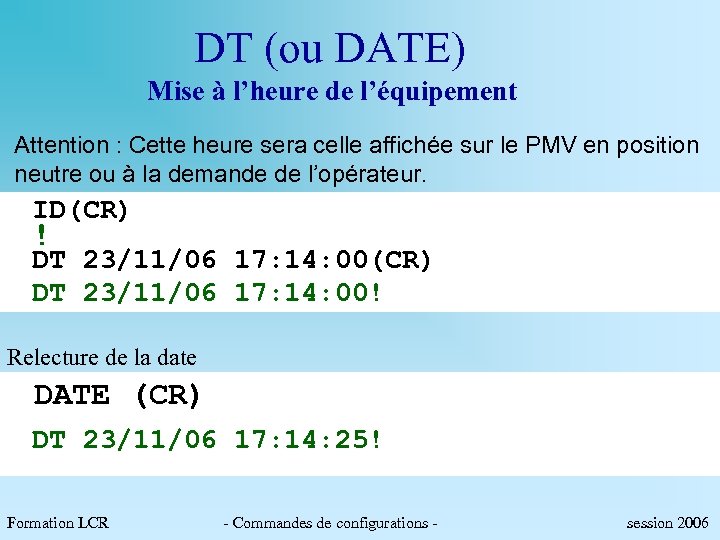

DT (ou DATE) Mise à l’heure de l’équipement Attention : Cette heure sera celle affichée sur le PMV en position neutre ou à la demande de l’opérateur. ID(CR) ! DT 23/11/06 17: 14: 00(CR) DT 23/11/06 17: 14: 00! Relecture de la date DATE (CR) DT 23/11/06 17: 14: 25! Formation LCR - Commandes de configurations - session 2006

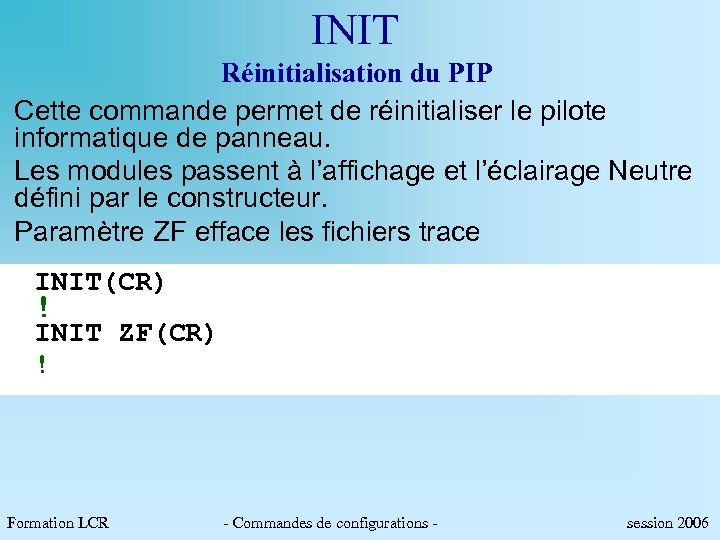

INIT Réinitialisation du PIP Cette commande permet de réinitialiser le pilote informatique de panneau. Les modules passent à l’affichage et l’éclairage Neutre défini par le constructeur. Paramètre ZF efface les fichiers trace INIT(CR) ! INIT ZF(CR) ! Formation LCR - Commandes de configurations - session 2006
P Lecture du statut temps réel Retour sur un caractère de l’état du panneau Bit 0 : monte sur défaut électrique Bit 1 : Modification de INI, RST ou GAR Bit 2 : Modification de TRM, CTL ou MOV Bit 3 : Indicateur d’erreur majeure Bit 4 : Alerte requérant un acquittement Bit 5 : Apparition d’une nouvelle erreur (maj, min ou test) Bit 6 : positionné à 0 lorsque tous les autre sont à 1 Formation LCR - Commandes de configurations - session 2006
TC E Téléchargement de commande Pour émettre spontanément un message d’alerte configuré par la commande ST AL, si une condition du CFAL est vraie : TC, E, jj/mm/aa, hh: mm: ss, COD, SYST, Condition E est la commande d'envoi d'un message événementiel. jj/mm/aa, hh: mm: ss l'horodate à laquelle la condition d'alerte a été réalisée. COD code du STATUS (frgdd. s) qui signale la provenance de l'alerte SYST condition d'alerte système correspondant au paramètre Y d'une commande de configuration CFAL Condition Le paramètre condition aux termes faisant que la condition d'alerte est réalisée Formation LCR - Commandes de configurations - session 2006
TC E Téléchargement de commandes CFAL (CR) CFAL Y EDF>> GAT>> ERI=> ! ST AL(CR) ST AL ACT=O REP=5 NEUT=5 PORT=2/75 PROT=N M 1=ATZ//0/10 M 2=ATE 0 DT 0, , 0320496207/CON/0/400 PROT=2 M 3=ID_DUPONT_SECRET_TC_E*/*/0/20 PROT=N M 4=+++///10 M 5=AT_H/OK/10/10 ! ID DUPONT SECRET TC E 16/09/06 10: 58: 27 ILN 59. x SYST EDF=1 (CR) ! Formation LCR - Commandes de configurations - session 2006

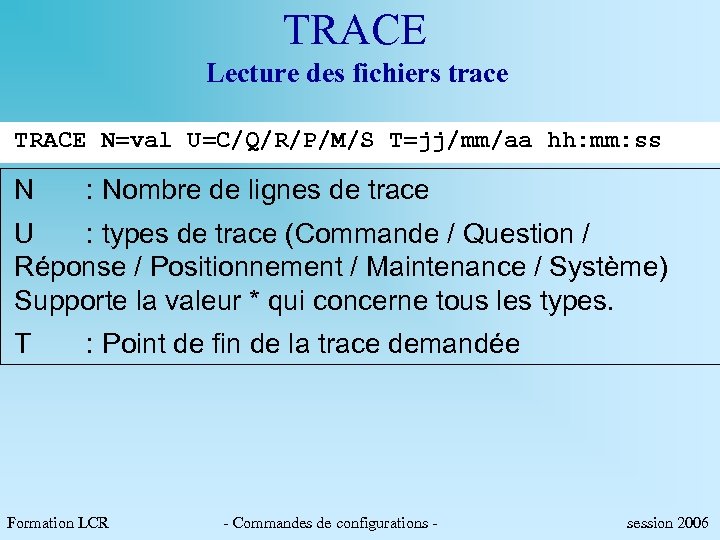

TRACE Lecture des fichiers trace TRACE N=val U=C/Q/R/P/M/S T=jj/mm/aa hh: mm: ss N : Nombre de lignes de trace U : types de trace (Commande / Question / Réponse / Positionnement / Maintenance / Système) Supporte la valeur * qui concerne tous les types. T : Point de fin de la trace demandée Formation LCR - Commandes de configurations - session 2006

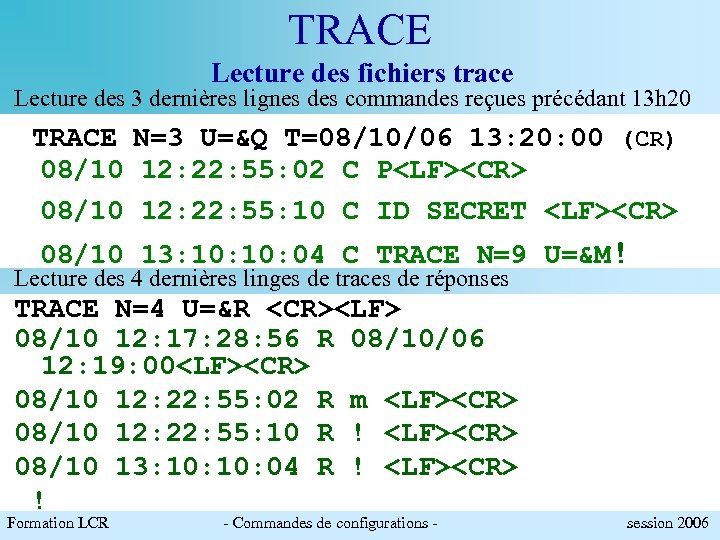

TRACE Lecture des fichiers trace Lecture des 3 dernières lignes des commandes reçues précédant 13 h 20 TRACE N=3 U=&Q T=08/10/06 13: 20: 00 (CR) 08/10 12: 22: 55: 02 C P
TRACE Lecture des fichiers trace Lecture des 3 dernières lignes des traces de position TRACE N=3 U=&P
VIDE Commande d’échange sans contenu Permet d’interrompre la réponse d’une commande sans pour autant interrompre l’exécution de cette commande (sauf bien entendu s’il s’agissait d’une commande de lecture). CFES EC AM=*. *(CR) CFES EC AM=1. 0

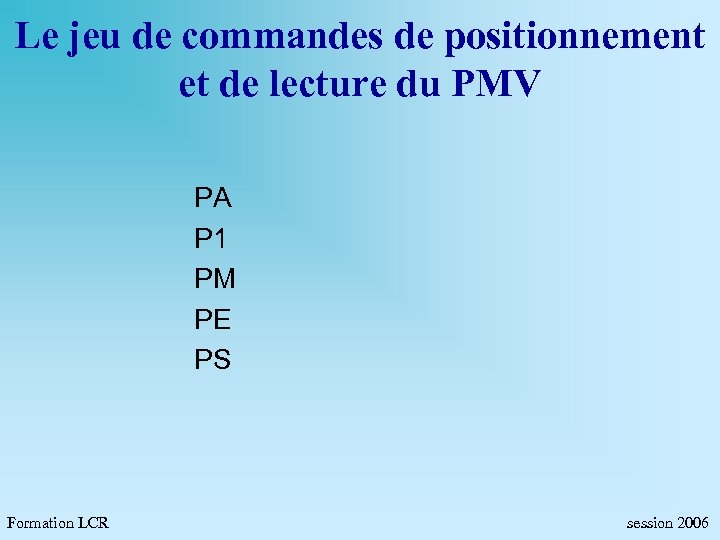

Le jeu de commandes de positionnement et de lecture du PMV PA P 1 PM PE PS Formation LCR session 2006
PA Pilotage du panneau PA AM=Adresse AF=Affichage AT=Alternat CL=Clignotement EC=Eclairage DV=Durée de validité Paramètres : . AM : Adresse du ou des modules à piloter (*utilisable pour désigner une groupe de modules pilotables) . AF : Affichage 0|N|’’texte’’|npc|vps. Forme val 1/val 2 pour l’alternat. . AT : Alternat 0|D|t|t 1/t 2/t 3/t 4 . CL : Clignotement 0|D|t|t 1/t 2. EC : Eclairage AU|nec|ves. DV : Durée de validité 0|D|hhh: mm: ss Formation LCR - Commandes de configurations - session 2006
PA Pilotage du panneau Les modules sont tous adressables par les adresses suivantes 4 1. 0 3 1. 1 1. 2 Module littéral Pictogramme Module littéral 2 Prisme Exemple: Adresse de groupe PA AM=* EC=AU

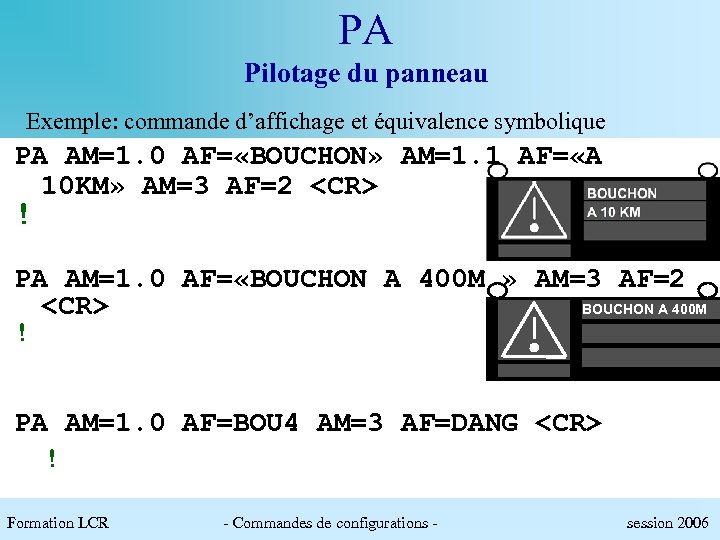

PA Pilotage du panneau Exemple: commande d’affichage et équivalence symbolique PA AM=1. 0 AF= «BOUCHON» AM=1. 1 AF= «A 10 KM» AM=3 AF=2

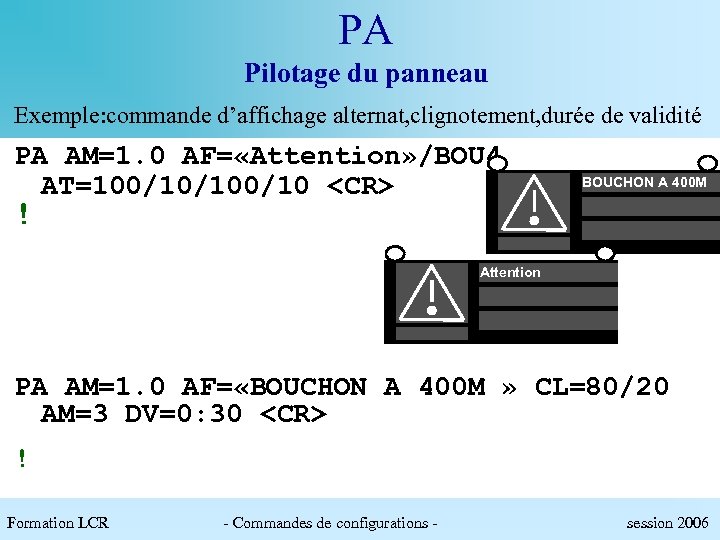

PA Pilotage du panneau Exemple: commande d’affichage alternat, clignotement, durée de validité PA AM=1. 0 AF= «Attention» /BOU 4 AT=100/10/10

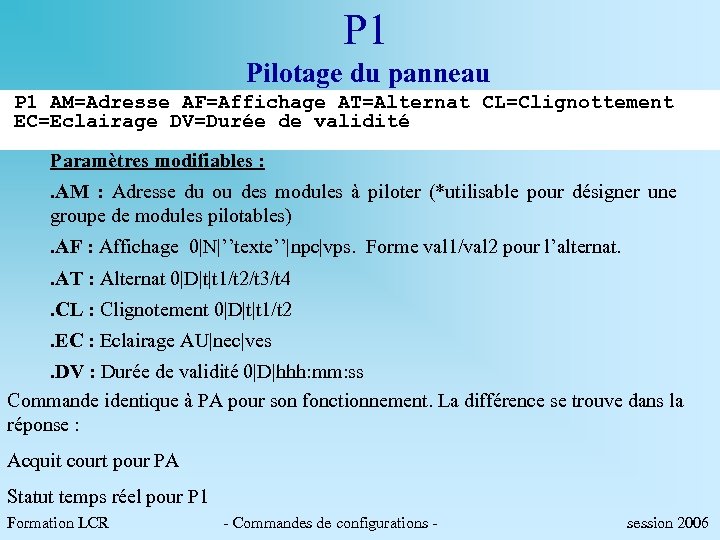

P 1 Pilotage du panneau P 1 AM=Adresse AF=Affichage AT=Alternat CL=Clignottement EC=Eclairage DV=Durée de validité Paramètres modifiables : . AM : Adresse du ou des modules à piloter (*utilisable pour désigner une groupe de modules pilotables) . AF : Affichage 0|N|’’texte’’|npc|vps. Forme val 1/val 2 pour l’alternat. . AT : Alternat 0|D|t|t 1/t 2/t 3/t 4 . CL : Clignotement 0|D|t|t 1/t 2. EC : Eclairage AU|nec|ves. DV : Durée de validité 0|D|hhh: mm: ss Commande identique à PA pour son fonctionnement. La différence se trouve dans la réponse : Acquit court pour PA Statut temps réel pour P 1 Formation LCR - Commandes de configurations - session 2006

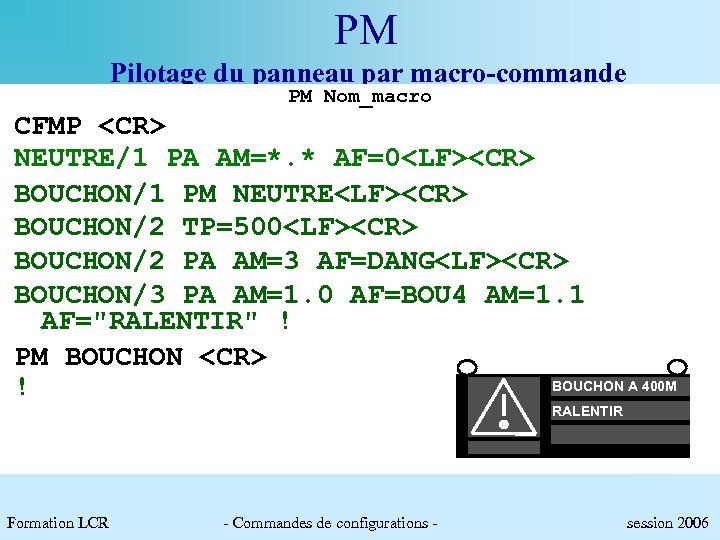

PM Pilotage du panneau par macro-commande PM Nom_macro CFMP

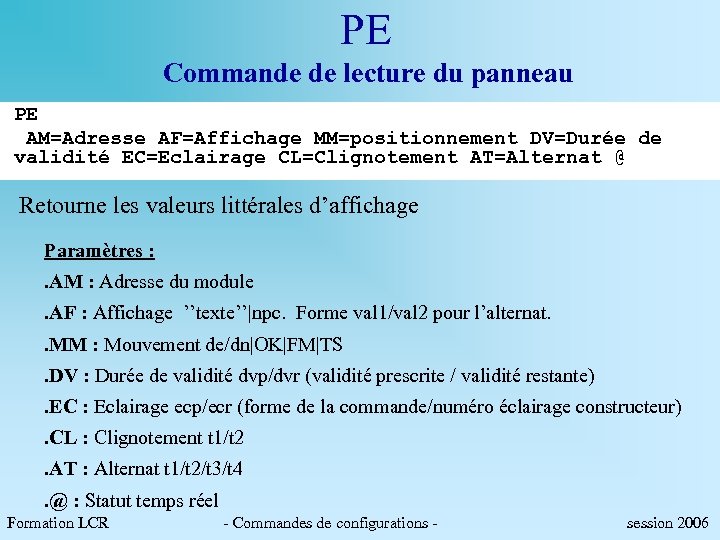

PE Commande de lecture du panneau PE AM=Adresse AF=Affichage MM=positionnement DV=Durée de validité EC=Eclairage CL=Clignotement AT=Alternat @ Retourne les valeurs littérales d’affichage Paramètres : . AM : Adresse du module. AF : Affichage ’’texte’’|npc. Forme val 1/val 2 pour l’alternat. . MM : Mouvement de/dn|OK|FM|TS . DV : Durée de validité dvp/dvr (validité prescrite / validité restante). EC : Eclairage ecp/ecr (forme de la commande/numéro éclairage constructeur). CL : Clignotement t 1/t 2. AT : Alternat t 1/t 2/t 3/t 4 . @ : Statut temps réel Formation LCR - Commandes de configurations - session 2006

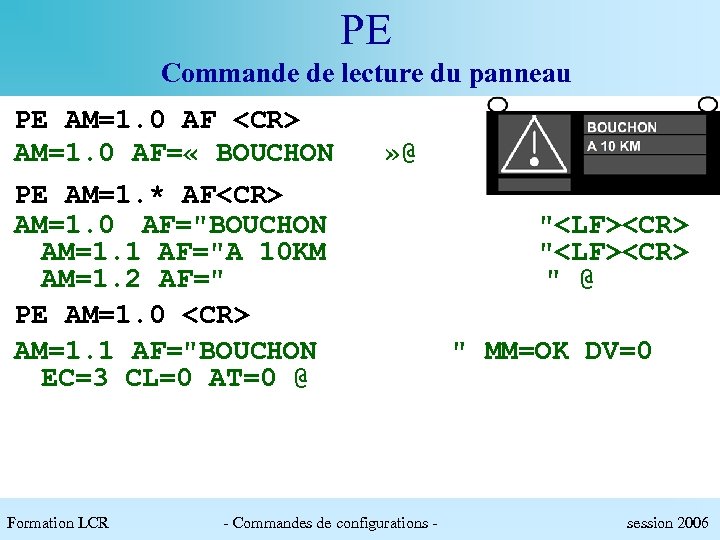

PE Commande de lecture du panneau PE AM=1. 0 AF

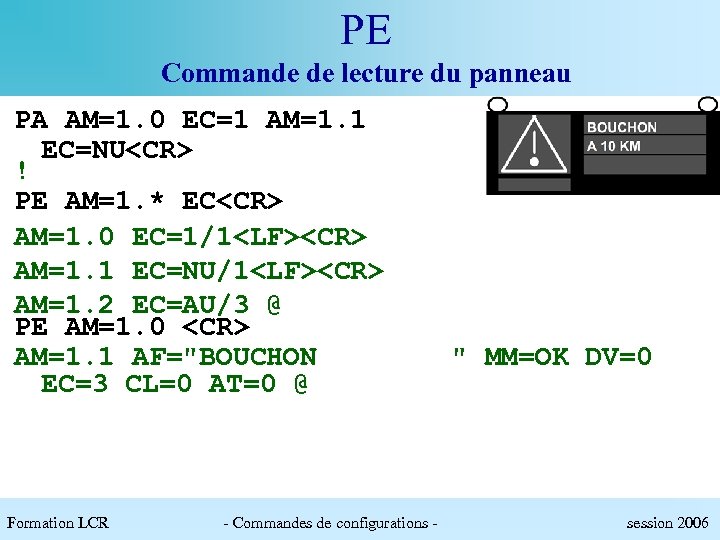

PE Commande de lecture du panneau PA AM=1. 0 EC=1 AM=1. 1 EC=NU

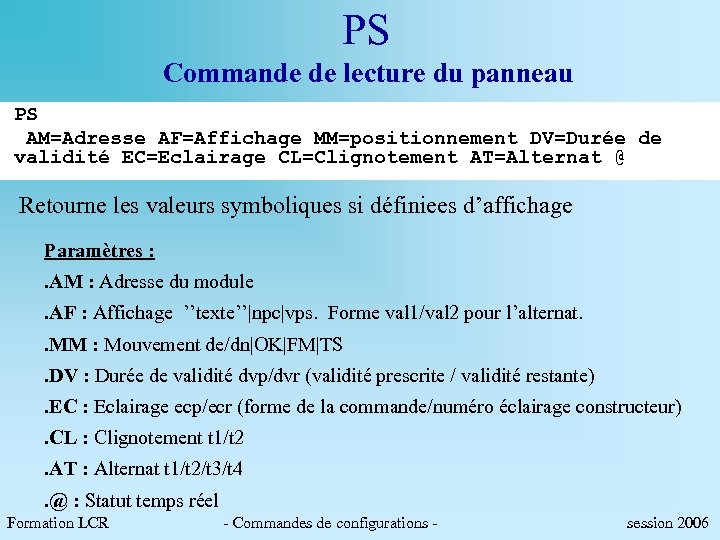

PS Commande de lecture du panneau PS AM=Adresse AF=Affichage MM=positionnement DV=Durée de validité EC=Eclairage CL=Clignotement AT=Alternat @ Retourne les valeurs symboliques si définiees d’affichage Paramètres : . AM : Adresse du module. AF : Affichage ’’texte’’|npc|vps. Forme val 1/val 2 pour l’alternat. . MM : Mouvement de/dn|OK|FM|TS . DV : Durée de validité dvp/dvr (validité prescrite / validité restante). EC : Eclairage ecp/ecr (forme de la commande/numéro éclairage constructeur). CL : Clignotement t 1/t 2. AT : Alternat t 1/t 2/t 3/t 4 . @ : Statut temps réel Formation LCR - Commandes de configurations - session 2006

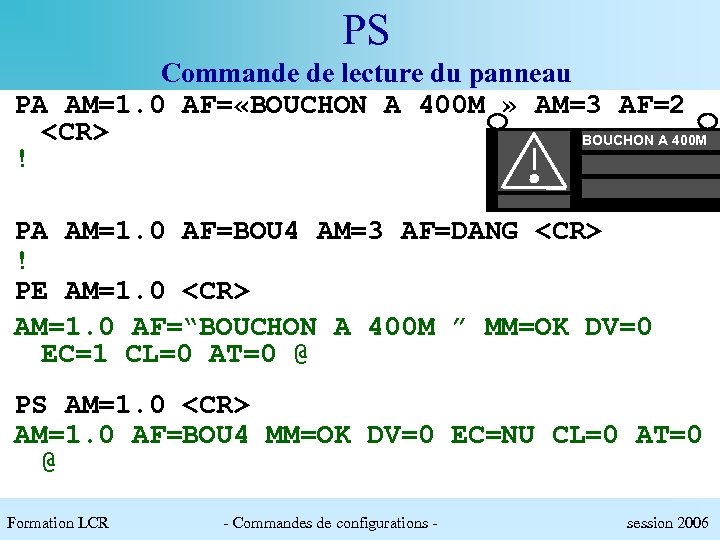

PS Commande de lecture du panneau PA AM=1. 0 AF= «BOUCHON A 400 M » AM=3 AF=2

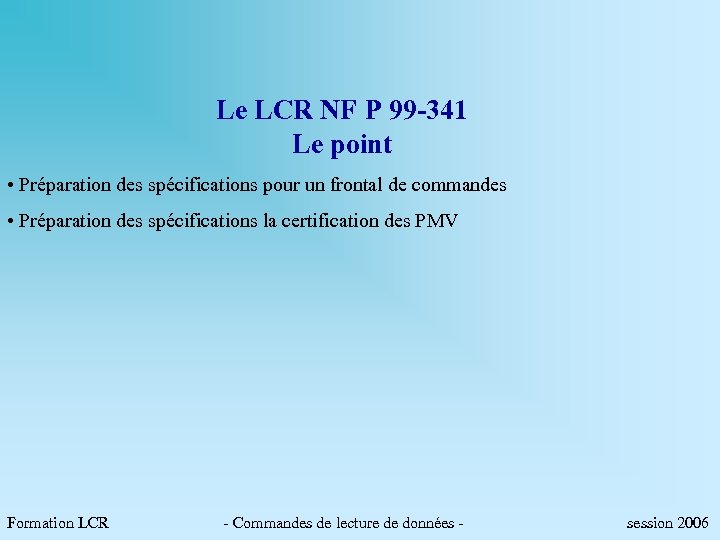

Le LCR NF P 99 -341 Le point • Préparation des spécifications pour un frontal de commandes • Préparation des spécifications la certification des PMV Formation LCR - Commandes de lecture de données - session 2006
merci Formation LCR session 2006
