Folie 1 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 Electronic Business B 2 B Austausch von Dokumenten und Standards © prof. dr. dieter steinmann fachhochschule trier

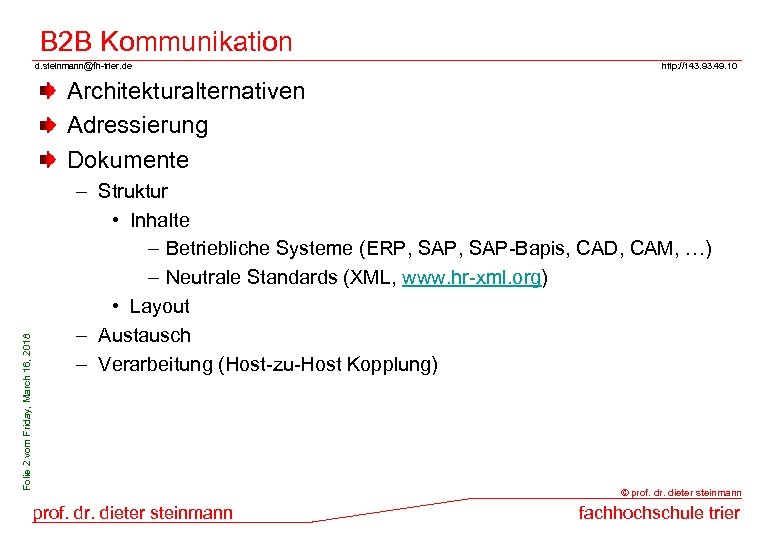

B 2 B Kommunikation d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 2 vom Friday, March 16, 2018 Architekturalternativen Adressierung Dokumente – Struktur • Inhalte – Betriebliche Systeme (ERP, SAP-Bapis, CAD, CAM, …) – Neutrale Standards (XML, www. hr-xml. org) • Layout – Austausch – Verarbeitung (Host-zu-Host Kopplung) © prof. dr. dieter steinmann fachhochschule trier

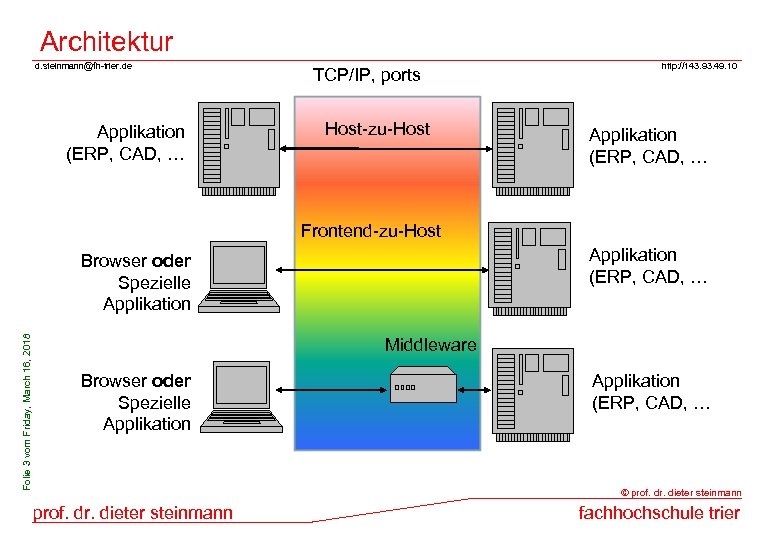

Architektur d. steinmann@fh-trier. de Applikation (ERP, CAD, … TCP/IP, ports Host-zu-Host http: //143. 93. 49. 10 Applikation (ERP, CAD, … Frontend-zu-Host Applikation (ERP, CAD, … Folie 3 vom Friday, March 16, 2018 Browser oder Spezielle Applikation Middleware Browser oder Spezielle Applikation (ERP, CAD, … © prof. dr. dieter steinmann fachhochschule trier

Adressierung und Übertragung d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 4 vom Friday, March 16, 2018 Sichere Kommunikation Rechneradressen Netzwerkadressen Diensteadressen Kommunikationswege Personen + Authentifizierung + sichere Übertragung © prof. dr. dieter steinmann fachhochschule trier

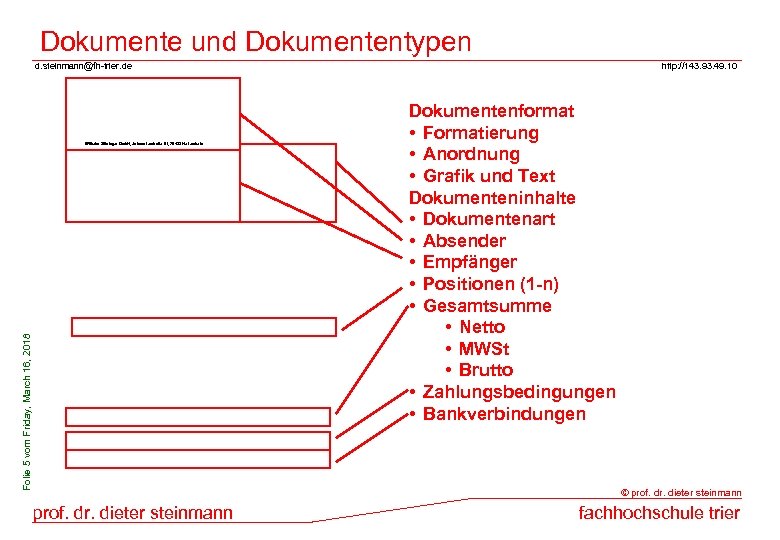

Dokumente und Dokumententypen d. steinmann@fh-trier. de Folie 5 vom Friday, March 16, 2018 Wilhelm Zähringer Gmb. H, Johanniterstraße 61, 79423 Heitersheim http: //143. 93. 49. 10 Dokumentenformat • Formatierung • Anordnung • Grafik und Text Dokumenteninhalte • Dokumentenart • Absender • Empfänger • Positionen (1 -n) • Gesamtsumme • Netto • MWSt • Brutto • Zahlungsbedingungen • Bankverbindungen © prof. dr. dieter steinmann fachhochschule trier

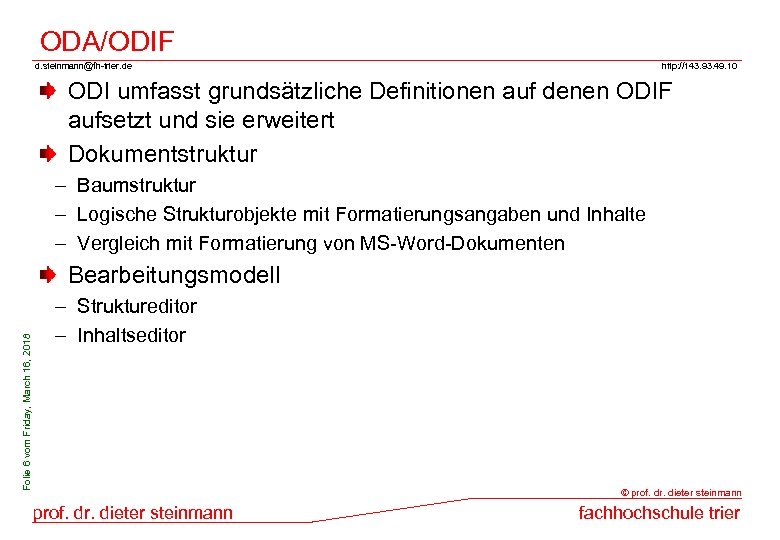

ODA/ODIF d. steinmann@fh-trier. de http: //143. 93. 49. 10 ODI umfasst grundsätzliche Definitionen auf denen ODIF aufsetzt und sie erweitert Dokumentstruktur – Baumstruktur – Logische Strukturobjekte mit Formatierungsangaben und Inhalte – Vergleich mit Formatierung von MS-Word-Dokumenten Folie 6 vom Friday, March 16, 2018 Bearbeitungsmodell – Struktureditor – Inhaltseditor © prof. dr. dieter steinmann fachhochschule trier

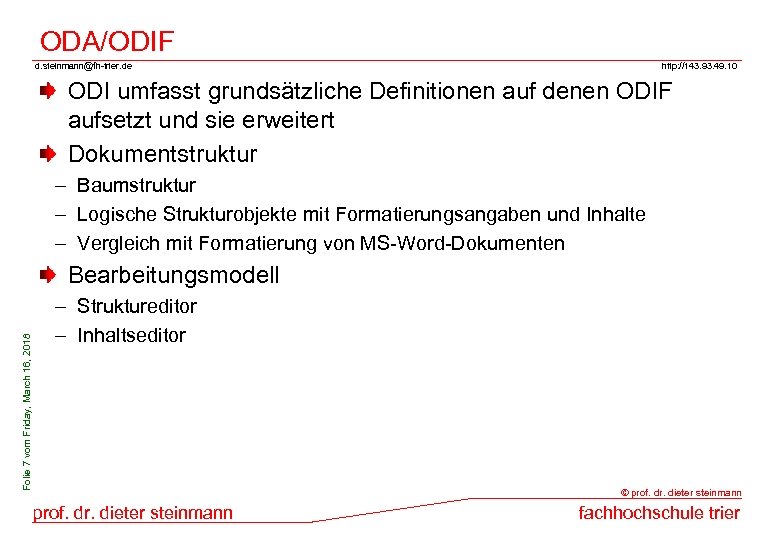

ODA/ODIF d. steinmann@fh-trier. de http: //143. 93. 49. 10 ODI umfasst grundsätzliche Definitionen auf denen ODIF aufsetzt und sie erweitert Dokumentstruktur – Baumstruktur – Logische Strukturobjekte mit Formatierungsangaben und Inhalte – Vergleich mit Formatierung von MS-Word-Dokumenten Folie 7 vom Friday, March 16, 2018 Bearbeitungsmodell – Struktureditor – Inhaltseditor © prof. dr. dieter steinmann fachhochschule trier

ODA/ODIF d. steinmann@fh-trier. de http: //143. 93. 49. 10 Dokument Abschnitt-1 Abschnitt-2 Folie 8 vom Friday, March 16, 2018 Fußnoten Absatz-1 Absatz-2 Strukturobjekte Inhaltsstücke Beschreibungsinformation © prof. dr. dieter steinmann fachhochschule trier

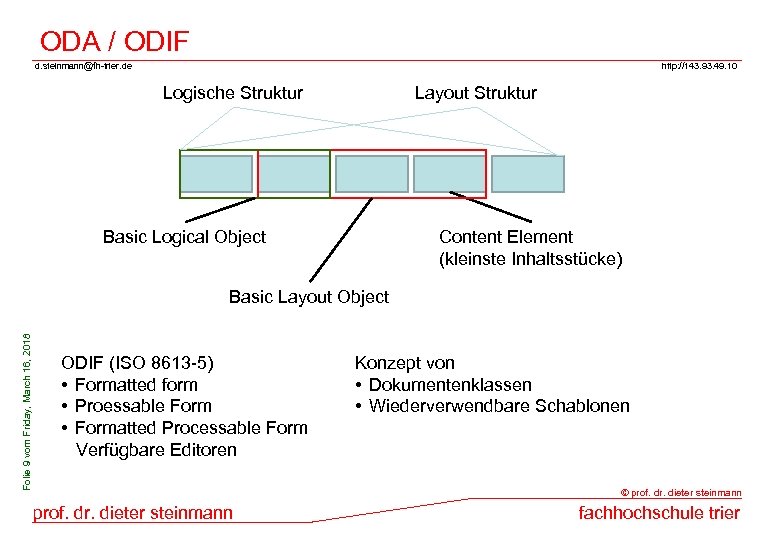

ODA / ODIF d. steinmann@fh-trier. de http: //143. 93. 49. 10 Logische Struktur Layout Struktur Basic Logical Object Content Element (kleinste Inhaltsstücke) Folie 9 vom Friday, March 16, 2018 Basic Layout Object ODIF (ISO 8613 -5) • Formatted form • Proessable Form • Formatted Processable Form Verfügbare Editoren Konzept von • Dokumentenklassen • Wiederverwendbare Schablonen © prof. dr. dieter steinmann fachhochschule trier

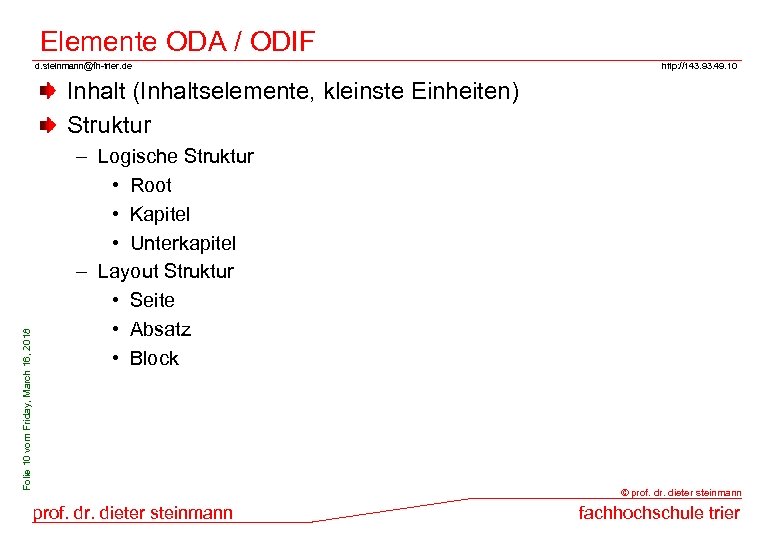

Elemente ODA / ODIF d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 10 vom Friday, March 16, 2018 Inhalt (Inhaltselemente, kleinste Einheiten) Struktur – Logische Struktur • Root • Kapitel • Unterkapitel – Layout Struktur • Seite • Absatz • Block © prof. dr. dieter steinmann fachhochschule trier

EDIFACT d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 11 vom Friday, March 16, 2018 UN/EDIFACT (United Nations Electronic Data Interchange for Administration, Commerce and Transport) http: //www. un. org http: //www. unece. org United Nations Economic Comission for Europe http: //www. unece. org/cefact/ United Nations Centre for Trade Facilitation and Electronic Business © prof. dr. dieter steinmann fachhochschule trier

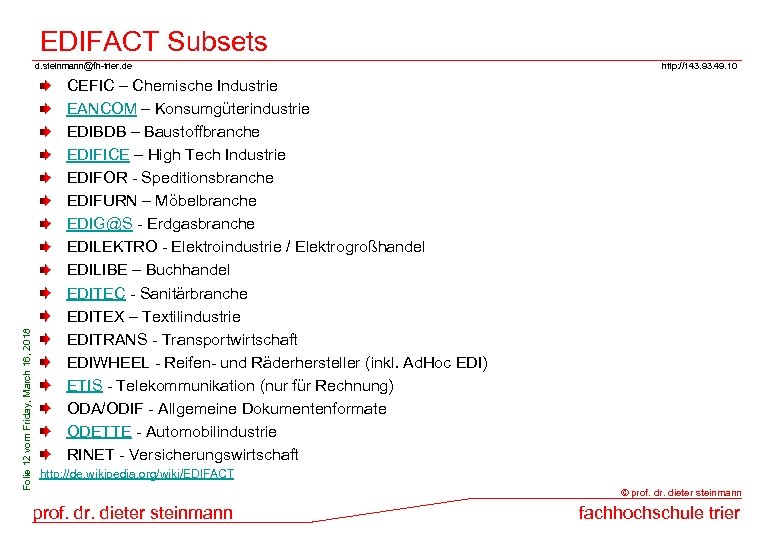

EDIFACT Subsets Folie 12 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 CEFIC – Chemische Industrie EANCOM – Konsumgüterindustrie EDIBDB – Baustoffbranche EDIFICE – High Tech Industrie EDIFOR - Speditionsbranche EDIFURN – Möbelbranche EDIG@S - Erdgasbranche EDILEKTRO - Elektroindustrie / Elektrogroßhandel EDILIBE – Buchhandel EDITEC - Sanitärbranche EDITEX – Textilindustrie EDITRANS - Transportwirtschaft EDIWHEEL - Reifen- und Räderhersteller (inkl. Ad. Hoc EDI) ETIS - Telekommunikation (nur für Rechnung) ODA/ODIF - Allgemeine Dokumentenformate ODETTE - Automobilindustrie RINET - Versicherungswirtschaft http: //de. wikipedia. org/wiki/EDIFACT © prof. dr. dieter steinmann fachhochschule trier

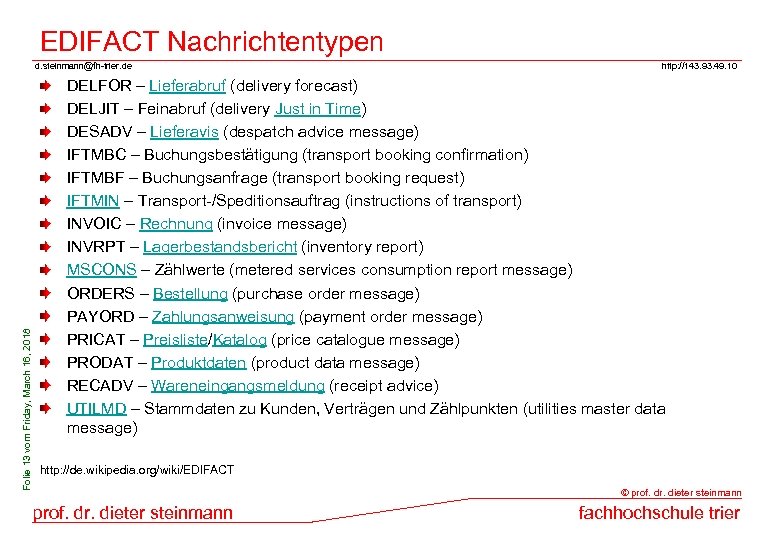

EDIFACT Nachrichtentypen Folie 13 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 DELFOR – Lieferabruf (delivery forecast) DELJIT – Feinabruf (delivery Just in Time) DESADV – Lieferavis (despatch advice message) IFTMBC – Buchungsbestätigung (transport booking confirmation) IFTMBF – Buchungsanfrage (transport booking request) IFTMIN – Transport-/Speditionsauftrag (instructions of transport) INVOIC – Rechnung (invoice message) INVRPT – Lagerbestandsbericht (inventory report) MSCONS – Zählwerte (metered services consumption report message) ORDERS – Bestellung (purchase order message) PAYORD – Zahlungsanweisung (payment order message) PRICAT – Preisliste/Katalog (price catalogue message) PRODAT – Produktdaten (product data message) RECADV – Wareneingangsmeldung (receipt advice) UTILMD – Stammdaten zu Kunden, Verträgen und Zählpunkten (utilities master data message) http: //de. wikipedia. org/wiki/EDIFACT © prof. dr. dieter steinmann fachhochschule trier

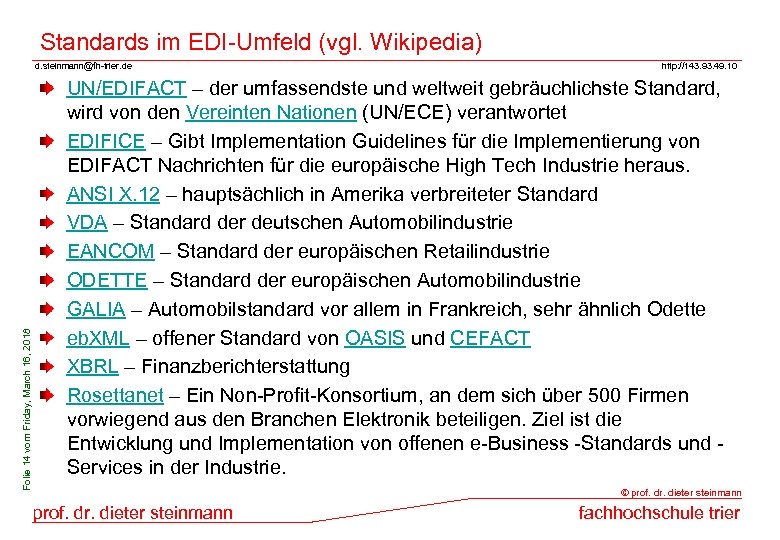

Standards im EDI-Umfeld (vgl. Wikipedia) Folie 14 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 UN/EDIFACT – der umfassendste und weltweit gebräuchlichste Standard, wird von den Vereinten Nationen (UN/ECE) verantwortet EDIFICE – Gibt Implementation Guidelines für die Implementierung von EDIFACT Nachrichten für die europäische High Tech Industrie heraus. ANSI X. 12 – hauptsächlich in Amerika verbreiteter Standard VDA – Standard der deutschen Automobilindustrie EANCOM – Standard der europäischen Retailindustrie ODETTE – Standard der europäischen Automobilindustrie GALIA – Automobilstandard vor allem in Frankreich, sehr ähnlich Odette eb. XML – offener Standard von OASIS und CEFACT XBRL – Finanzberichterstattung Rosettanet – Ein Non-Profit-Konsortium, an dem sich über 500 Firmen vorwiegend aus den Branchen Elektronik beteiligen. Ziel ist die Entwicklung und Implementation von offenen e-Business -Standards und Services in der Industrie. © prof. dr. dieter steinmann fachhochschule trier

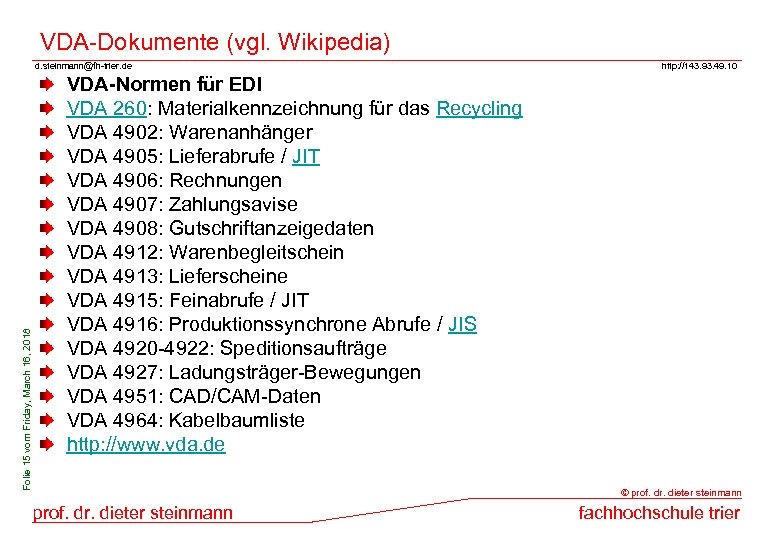

VDA-Dokumente (vgl. Wikipedia) Folie 15 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 VDA-Normen für EDI VDA 260: Materialkennzeichnung für das Recycling VDA 4902: Warenanhänger VDA 4905: Lieferabrufe / JIT VDA 4906: Rechnungen VDA 4907: Zahlungsavise VDA 4908: Gutschriftanzeigedaten VDA 4912: Warenbegleitschein VDA 4913: Lieferscheine VDA 4915: Feinabrufe / JIT VDA 4916: Produktionssynchrone Abrufe / JIS VDA 4920 -4922: Speditionsaufträge VDA 4927: Ladungsträger-Bewegungen VDA 4951: CAD/CAM-Daten VDA 4964: Kabelbaumliste http: //www. vda. de © prof. dr. dieter steinmann fachhochschule trier

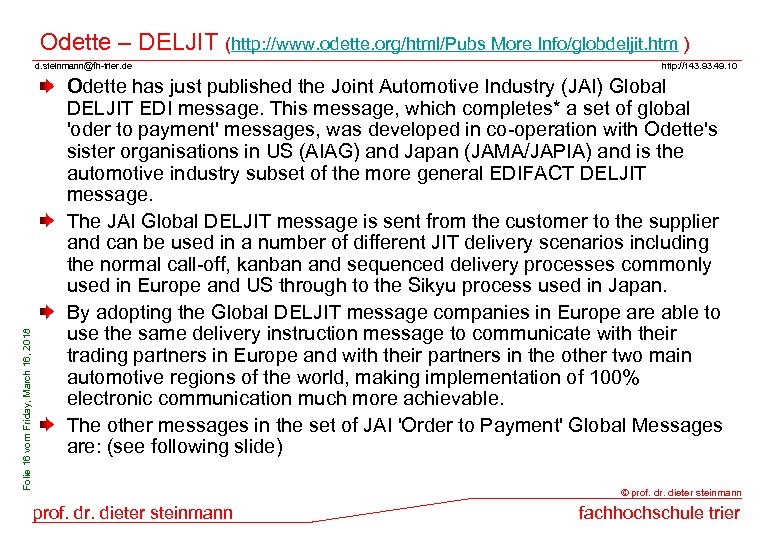

Odette – DELJIT (http: //www. odette. org/html/Pubs More Info/globdeljit. htm ) Folie 16 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 Odette has just published the Joint Automotive Industry (JAI) Global DELJIT EDI message. This message, which completes* a set of global 'oder to payment' messages, was developed in co-operation with Odette's sister organisations in US (AIAG) and Japan (JAMA/JAPIA) and is the automotive industry subset of the more general EDIFACT DELJIT message. The JAI Global DELJIT message is sent from the customer to the supplier and can be used in a number of different JIT delivery scenarios including the normal call-off, kanban and sequenced delivery processes commonly used in Europe and US through to the Sikyu process used in Japan. By adopting the Global DELJIT message companies in Europe are able to use the same delivery instruction message to communicate with their trading partners in Europe and with their partners in the other two main automotive regions of the world, making implementation of 100% electronic communication much more achievable. The other messages in the set of JAI 'Order to Payment' Global Messages are: (see following slide) © prof. dr. dieter steinmann fachhochschule trier

Odette – DELJIT (http: //www. odette. org/html/Pubs More Info/globdeljit. htm ) Folie 17 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 © prof. dr. dieter steinmann fachhochschule trier

Odette – DELJIT (http: //www. odette. org/html/Pubs More Info/globdeljit. htm ) Folie 18 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 Global DELFOR (DELivery FORecast) - sent from the customer to the supplier to provide forecasts of delivery requirements thereby allowing the supplier to plan production and their own material procurement. Global DESADV (DESpatch ADVice) - sent from the supplier to the customer provide information about a shipment of parts that is just leaving the supplier allowing the customer to plan production and to make arrangements for a rapid automated reception of the shipment and its contents. Global RECADV (RECeiving ADVice)- sent from the customer to the supplier to notify the reception of a shipment. Global INVOIC (INVOICe) - this message can be sent from supplier to customer to support the traditional invoicing process or from customer to supplier in the 'self-billing' process which is frequently used in the global automotive industry. Global REMADV (REMittance ADVice) - sent from the customer to the supplier to inform of a payment being made to the supplier - usually linked to the prior delivery of goods. © prof. dr. dieter steinmann fachhochschule trier

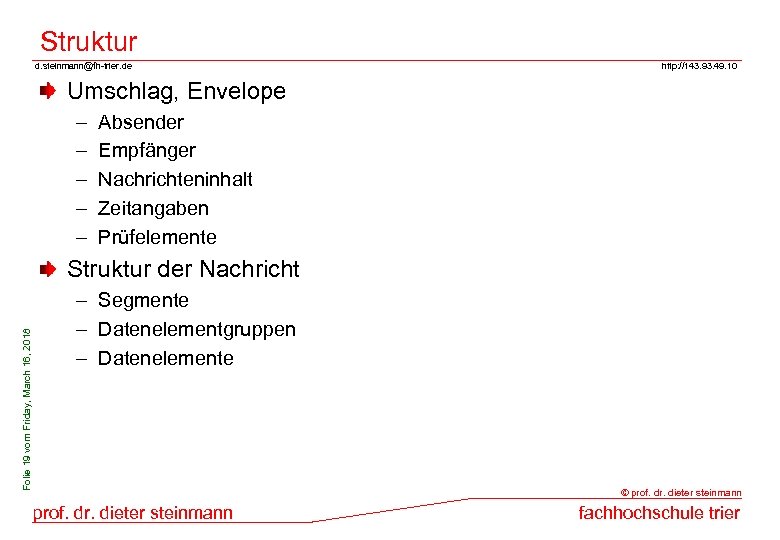

Struktur d. steinmann@fh-trier. de http: //143. 93. 49. 10 Umschlag, Envelope – – – Absender Empfänger Nachrichteninhalt Zeitangaben Prüfelemente Folie 19 vom Friday, March 16, 2018 Struktur der Nachricht – Segmente – Datenelementgruppen – Datenelemente © prof. dr. dieter steinmann fachhochschule trier

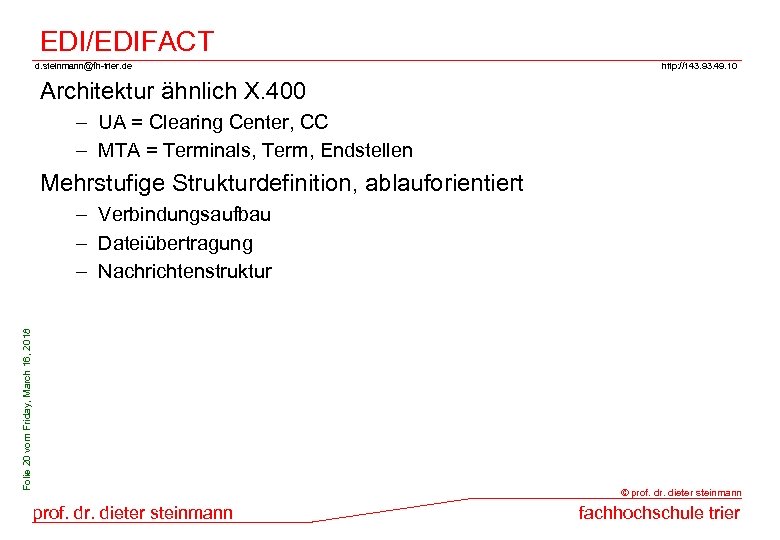

EDI/EDIFACT d. steinmann@fh-trier. de http: //143. 93. 49. 10 Architektur ähnlich X. 400 – UA = Clearing Center, CC – MTA = Terminals, Term, Endstellen Mehrstufige Strukturdefinition, ablauforientiert Folie 20 vom Friday, March 16, 2018 – Verbindungsaufbau – Dateiübertragung – Nachrichtenstruktur © prof. dr. dieter steinmann fachhochschule trier

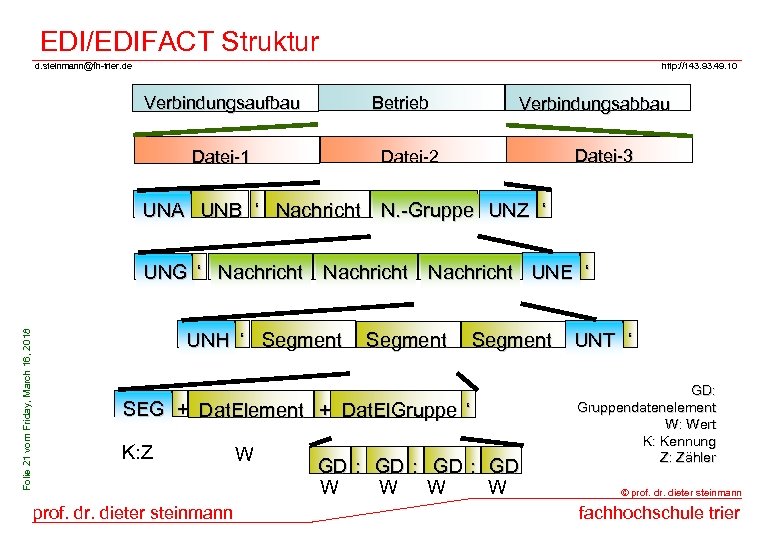

EDI/EDIFACT Struktur d. steinmann@fh-trier. de http: //143. 93. 49. 10 Verbindungsaufbau Betrieb Datei-1 Verbindungsabbau Datei-3 Datei-2 UNA UNB ‘ Nachricht N. -Gruppe UNZ ‘ Folie 21 vom Friday, March 16, 2018 UNG ‘ Nachricht UNE ‘ UNH ‘ Segment SEG + Dat. Element + Dat. El. Gruppe ‘ K: Z prof. dr. dieter steinmann W GD : GD W W UNT ‘ GD: Gruppendatenelement W: Wert K: Kennung Z: Zähler © prof. dr. dieter steinmann fachhochschule trier

Beispiel für ein Segment d. steinmann@fh-trier. de http: //143. 93. 49. 10 DTM+1 l: 200724121110: 203 DTM: Date Time 1 l: Datenelement, Qualifier, Versendezeitpunkt Datum: JJJJMMTThhmm 203: Datumsformat, JJJMMTThhmm Folie 22 vom Friday, March 16, 2018 – – © prof. dr. dieter steinmann fachhochschule trier

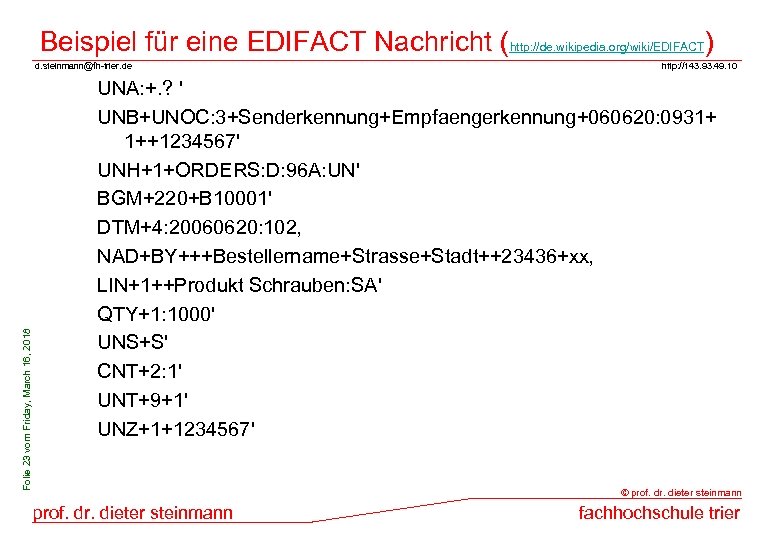

Beispiel für eine EDIFACT Nachricht (http: //de. wikipedia. org/wiki/EDIFACT) Folie 23 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 UNA: +. ? ' UNB+UNOC: 3+Senderkennung+Empfaengerkennung+060620: 0931+ 1++1234567' UNH+1+ORDERS: D: 96 A: UN' BGM+220+B 10001' DTM+4: 20060620: 102‚ NAD+BY+++Bestellername+Strasse+Stadt++23436+xx‚ LIN+1++Produkt Schrauben: SA' QTY+1: 1000' UNS+S' CNT+2: 1' UNT+9+1' UNZ+1+1234567' © prof. dr. dieter steinmann fachhochschule trier

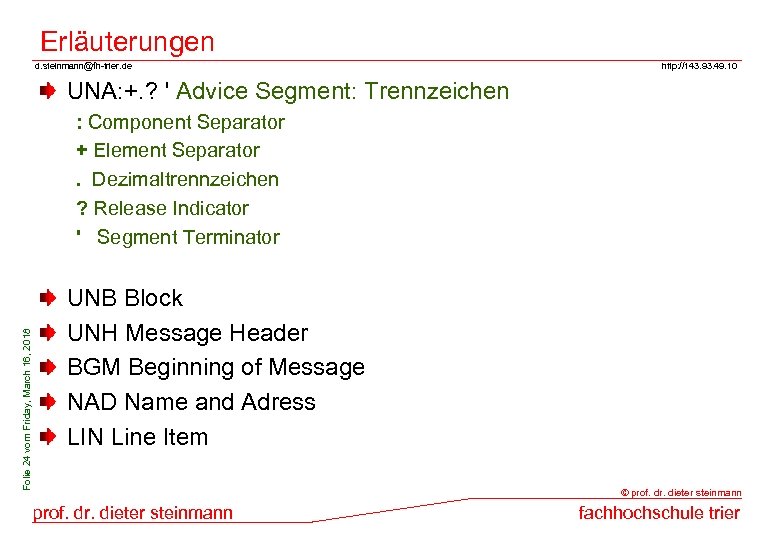

Erläuterungen d. steinmann@fh-trier. de http: //143. 93. 49. 10 UNA: +. ? ' Advice Segment: Trennzeichen Folie 24 vom Friday, March 16, 2018 : Component Separator + Element Separator. Dezimaltrennzeichen ? Release Indicator ' Segment Terminator UNB Block UNH Message Header BGM Beginning of Message NAD Name and Adress LIN Line Item © prof. dr. dieter steinmann fachhochschule trier

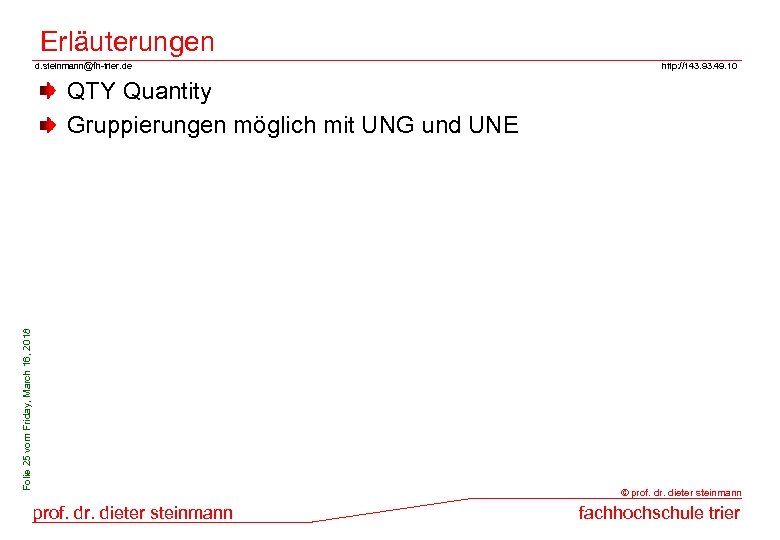

Erläuterungen d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 25 vom Friday, March 16, 2018 QTY Quantity Gruppierungen möglich mit UNG und UNE © prof. dr. dieter steinmann fachhochschule trier

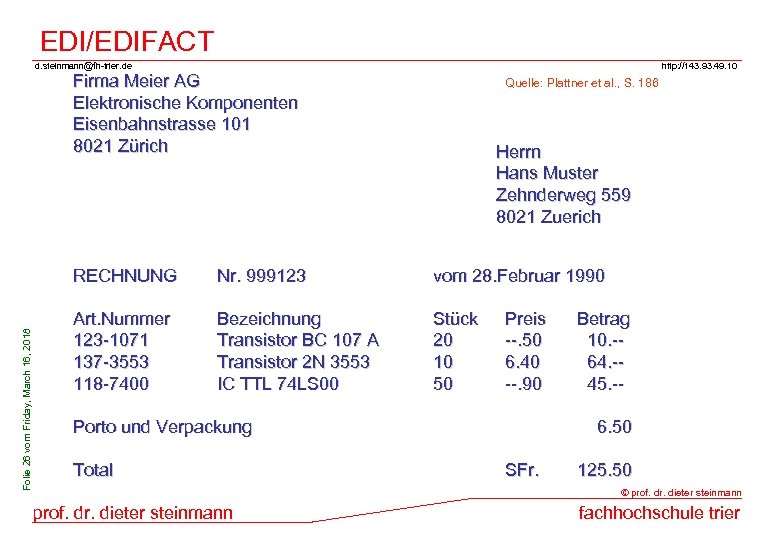

EDI/EDIFACT d. steinmann@fh-trier. de http: //143. 93. 49. 10 Firma Meier AG Elektronische Komponenten Eisenbahnstrasse 101 8021 Zürich Quelle: Plattner et al. , S. 186 Herrn Hans Muster Zehnderweg 559 8021 Zuerich Folie 26 vom Friday, March 16, 2018 RECHNUNG Nr. 999123 vom 28. Februar 1990 Art. Nummer 123 -1071 137 -3553 118 -7400 Bezeichnung Transistor BC 107 A Transistor 2 N 3553 IC TTL 74 LS 00 Stück 20 10 50 Preis --. 50 6. 40 --. 90 Porto und Verpackung Total Betrag 10. -64. -45. -6. 50 SFr. 125. 50 © prof. dr. dieter steinmann fachhochschule trier

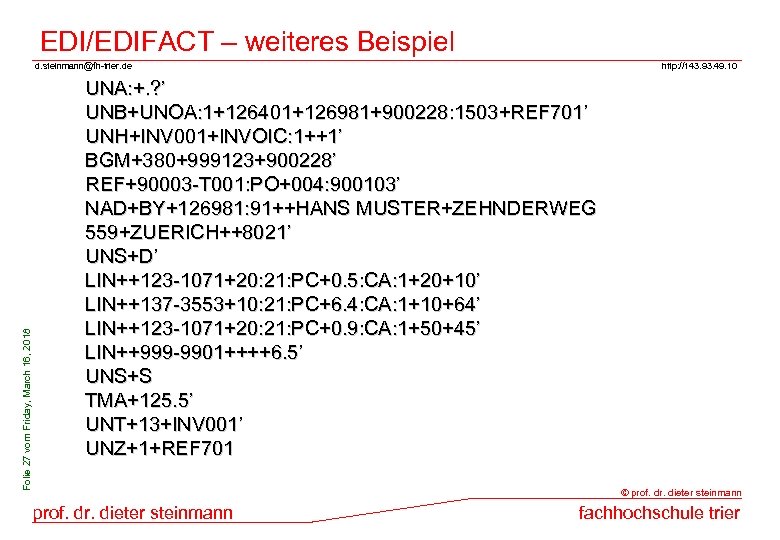

EDI/EDIFACT – weiteres Beispiel Folie 27 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 UNA: +. ? ’ UNB+UNOA: 1+126401+126981+900228: 1503+REF 701’ UNH+INV 001+INVOIC: 1++1’ BGM+380+999123+900228’ REF+90003 -T 001: PO+004: 900103’ NAD+BY+126981: 91++HANS MUSTER+ZEHNDERWEG 559+ZUERICH++8021’ UNS+D’ LIN++123 -1071+20: 21: PC+0. 5: CA: 1+20+10’ LIN++137 -3553+10: 21: PC+6. 4: CA: 1+10+64’ LIN++123 -1071+20: 21: PC+0. 9: CA: 1+50+45’ LIN++999 -9901++++6. 5’ UNS+S TMA+125. 5’ UNT+13+INV 001’ UNZ+1+REF 701 © prof. dr. dieter steinmann fachhochschule trier

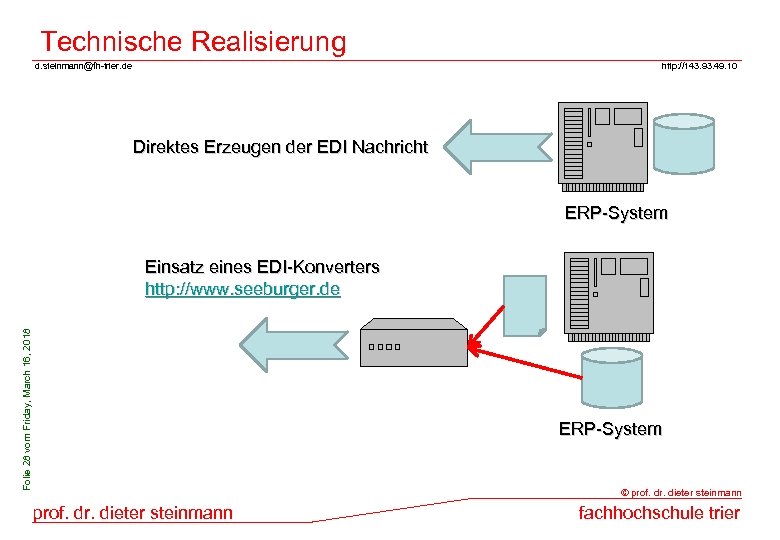

Technische Realisierung d. steinmann@fh-trier. de http: //143. 93. 49. 10 Direktes Erzeugen der EDI Nachricht ERP-System Folie 28 vom Friday, March 16, 2018 Einsatz eines EDI-Konverters http: //www. seeburger. de ERP-System © prof. dr. dieter steinmann fachhochschule trier

UN/EDIFACT Standard DELJIT d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 29 vom Friday, March 16, 2018 Del. JIT (http: //www. unece. org/trade/untdid/d 03 b/trmd/deljit_c. htm) Einstiegsseite http: //www. unece. org/trade/untdid/welcome. htm © prof. dr. dieter steinmann fachhochschule trier

VDA-Schnittstellen-Ziele Folie 30 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 Schnellere Übermittlung der Daten Vermeidung des Ausdrucks auf spzielle und teure Formulare Druck der Rechnungsdaten auf Endlospapier Mikroverfilmung der Protokollausdrucke Vermeidung doppelter Datenerfassung Direkte Verarbeitung von Massendaten im Rechner Fehlerreduzierung Wahlweise Einzel- oder Sammelrechnungen Automatische Bereitstellung z. B. für Rechnungsprüfung © prof. dr. dieter steinmann fachhochschule trier

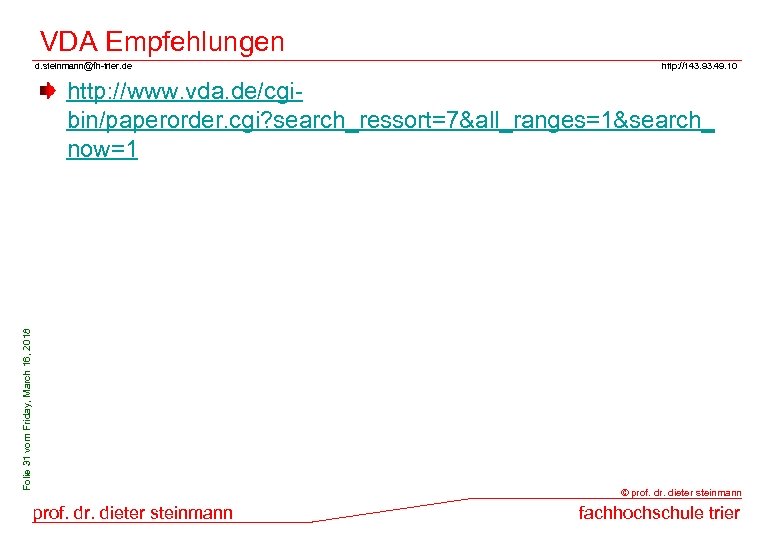

VDA Empfehlungen d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 31 vom Friday, March 16, 2018 http: //www. vda. de/cgibin/paperorder. cgi? search_ressort=7&all_ranges=1&search_ now=1 © prof. dr. dieter steinmann fachhochschule trier

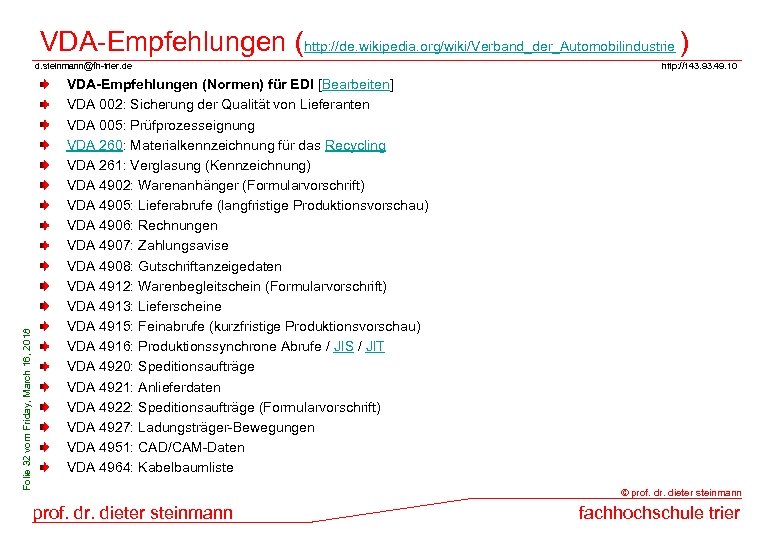

VDA-Empfehlungen (http: //de. wikipedia. org/wiki/Verband_der_Automobilindustrie ) Folie 32 vom Friday, March 16, 2018 d. steinmann@fh-trier. de http: //143. 93. 49. 10 VDA-Empfehlungen (Normen) für EDI [Bearbeiten] VDA 002: Sicherung der Qualität von Lieferanten VDA 005: Prüfprozesseignung VDA 260: Materialkennzeichnung für das Recycling VDA 261: Verglasung (Kennzeichnung) VDA 4902: Warenanhänger (Formularvorschrift) VDA 4905: Lieferabrufe (langfristige Produktionsvorschau) VDA 4906: Rechnungen VDA 4907: Zahlungsavise VDA 4908: Gutschriftanzeigedaten VDA 4912: Warenbegleitschein (Formularvorschrift) VDA 4913: Lieferscheine VDA 4915: Feinabrufe (kurzfristige Produktionsvorschau) VDA 4916: Produktionssynchrone Abrufe / JIS / JIT VDA 4920: Speditionsaufträge VDA 4921: Anlieferdaten VDA 4922: Speditionsaufträge (Formularvorschrift) VDA 4927: Ladungsträger-Bewegungen VDA 4951: CAD/CAM-Daten VDA 4964: Kabelbaumliste © prof. dr. dieter steinmann fachhochschule trier

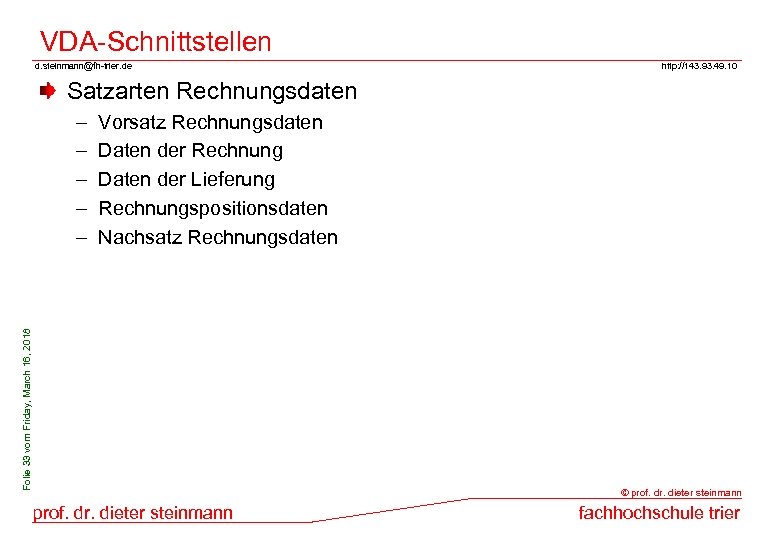

VDA-Schnittstellen d. steinmann@fh-trier. de http: //143. 93. 49. 10 Satzarten Rechnungsdaten Vorsatz Rechnungsdaten Daten der Rechnung Daten der Lieferung Rechnungspositionsdaten Nachsatz Rechnungsdaten Folie 33 vom Friday, March 16, 2018 – – – © prof. dr. dieter steinmann fachhochschule trier

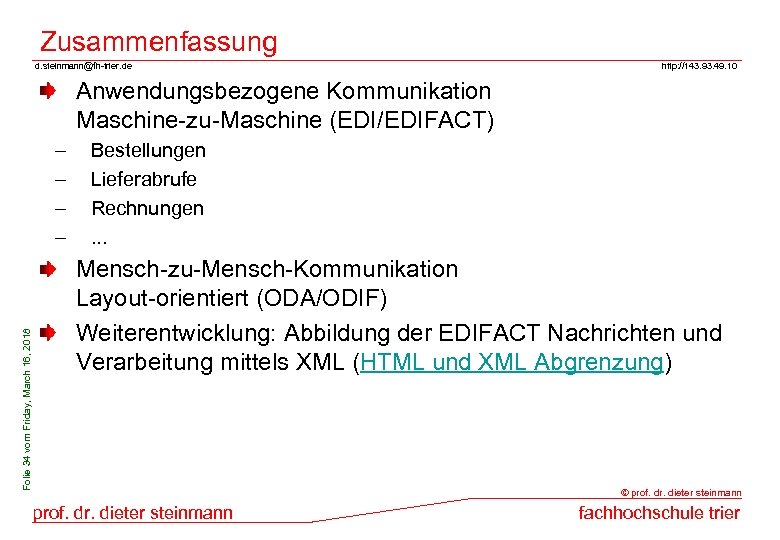

Zusammenfassung d. steinmann@fh-trier. de http: //143. 93. 49. 10 Anwendungsbezogene Kommunikation Maschine-zu-Maschine (EDI/EDIFACT) Folie 34 vom Friday, March 16, 2018 – – Bestellungen Lieferabrufe Rechnungen. . . Mensch-zu-Mensch-Kommunikation Layout-orientiert (ODA/ODIF) Weiterentwicklung: Abbildung der EDIFACT Nachrichten und Verarbeitung mittels XML (HTML und XML Abgrenzung) © prof. dr. dieter steinmann fachhochschule trier

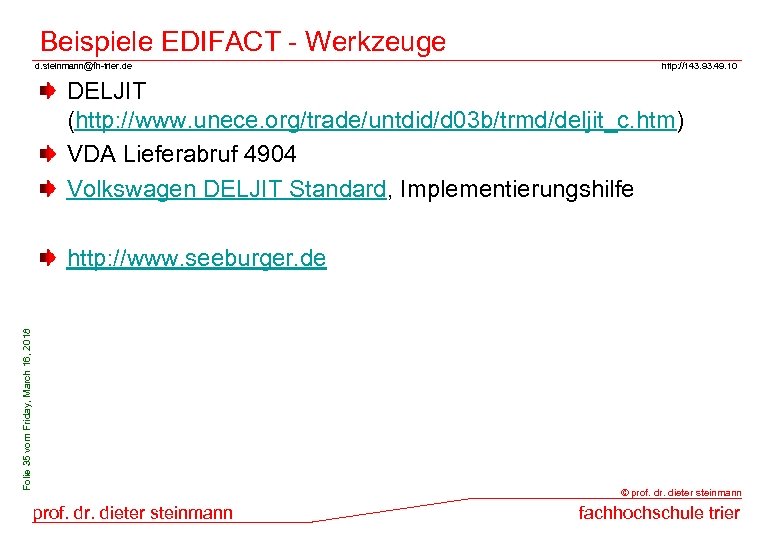

Beispiele EDIFACT - Werkzeuge d. steinmann@fh-trier. de http: //143. 93. 49. 10 DELJIT (http: //www. unece. org/trade/untdid/d 03 b/trmd/deljit_c. htm) VDA Lieferabruf 4904 Volkswagen DELJIT Standard, Implementierungshilfe Folie 35 vom Friday, March 16, 2018 http: //www. seeburger. de © prof. dr. dieter steinmann fachhochschule trier

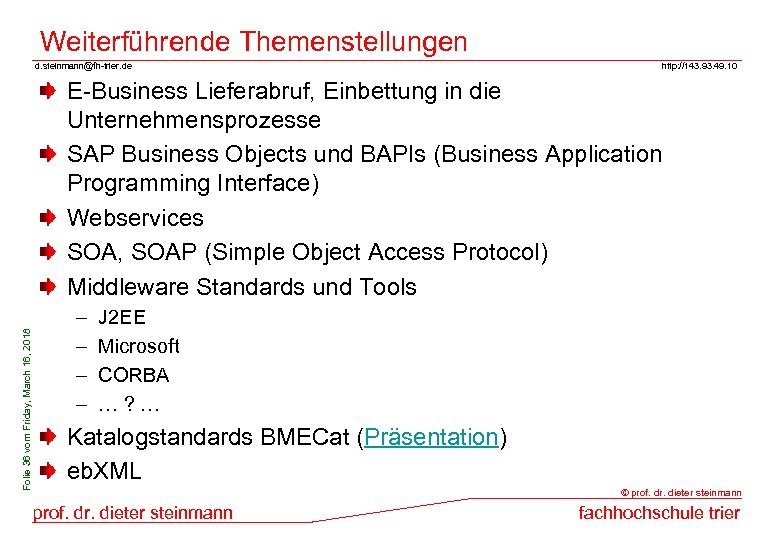

Weiterführende Themenstellungen d. steinmann@fh-trier. de http: //143. 93. 49. 10 Folie 36 vom Friday, March 16, 2018 E-Business Lieferabruf, Einbettung in die Unternehmensprozesse SAP Business Objects und BAPIs (Business Application Programming Interface) Webservices SOA, SOAP (Simple Object Access Protocol) Middleware Standards und Tools – – J 2 EE Microsoft CORBA …? … Katalogstandards BMECat (Präsentation) eb. XML © prof. dr. dieter steinmann fachhochschule trier

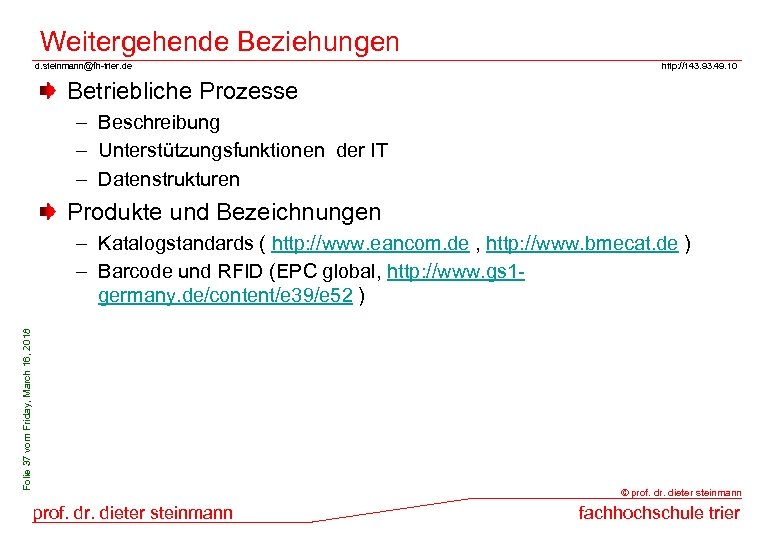

Weitergehende Beziehungen d. steinmann@fh-trier. de http: //143. 93. 49. 10 Betriebliche Prozesse – Beschreibung – Unterstützungsfunktionen der IT – Datenstrukturen Produkte und Bezeichnungen Folie 37 vom Friday, March 16, 2018 – Katalogstandards ( http: //www. eancom. de , http: //www. bmecat. de ) – Barcode und RFID (EPC global, http: //www. gs 1 germany. de/content/e 39/e 52 ) © prof. dr. dieter steinmann fachhochschule trier

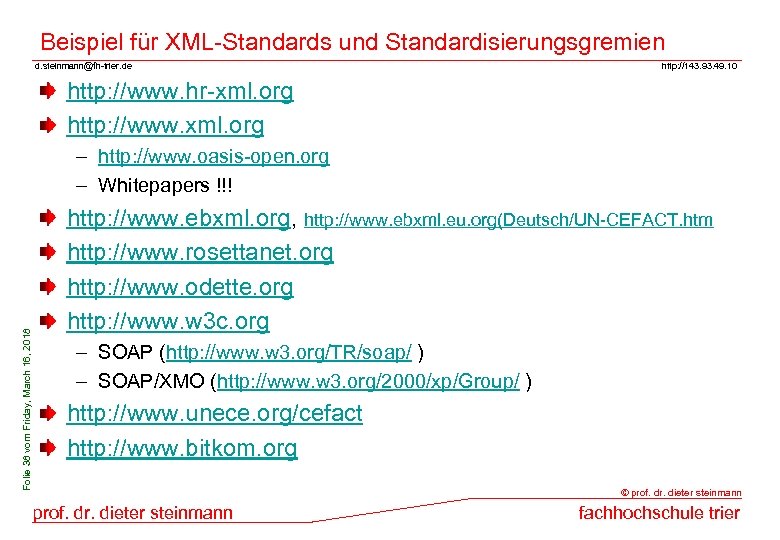

Beispiel für XML-Standards und Standardisierungsgremien d. steinmann@fh-trier. de http: //143. 93. 49. 10 http: //www. hr-xml. org http: //www. xml. org Folie 38 vom Friday, March 16, 2018 – http: //www. oasis-open. org – Whitepapers !!! http: //www. ebxml. org, http: //www. ebxml. eu. org(Deutsch/UN-CEFACT. htm http: //www. rosettanet. org http: //www. odette. org http: //www. w 3 c. org – SOAP (http: //www. w 3. org/TR/soap/ ) – SOAP/XMO (http: //www. w 3. org/2000/xp/Group/ ) http: //www. unece. org/cefact http: //www. bitkom. org © prof. dr. dieter steinmann fachhochschule trier
