ФЛЕКСОГРАФСКАЯ ПЕЧАТЬ
Технологические особенности Флексографская печать — разновидность высокой прямой ротационной печати, в которой используются: • упруго-эластичные (гибкие) фотополимерных рельефные печатные формы; • низковязкие быстрозакрепляющиеся краски; • анилоксовая система дозирования подачи краски; • благодаря эластичным печатным формам печатать осуществляется при небольшом давлении на различных материалах: бумаге, картоне, гофрокартоне, металлизированной бумаге, самоклеющихся материалах, фольге, целлофане, полиэтилене и других синтетических пленках. Гофрокартон
Принцип флексографской печати Резиновый валик, вращающийся в красочном резервуаре, передает краску на стальной или передаточный (анилоксовый, растрированный, растровый) валик, на поверхности которого имеются мельчайшие углубления. Избыток краски с его поверхности удаляется с помощью ракельного ножа. После этого дозированный слой краски с анилоксового вала переходит на печатные элементы формы, установленной на формном цилиндре, и с нее — на запечатываемый материал.
ПЕЧАТНЫЕ ФОРМЫ Рельефные печатные формы, применяемые во флексографии, изготавливаются из фотополимерного материала, при этом печатающие элементы, выступают над остальной поверхностью формы. Изображение на печатной форме — зеркальное. Твёрдость и толщина печатных форм должны соответствовать используемому в данный момент запечатываемому материалу и сюжету. Для прямой печати на готовом гофрокартоне использование пластин толщиной не менее 3 мм и то они рассматриваются как технология тонких печатных форм. При печати этикеток и на гибкой упаковке ультратонкими считаются пластины, толщиной меньше 1 мм.

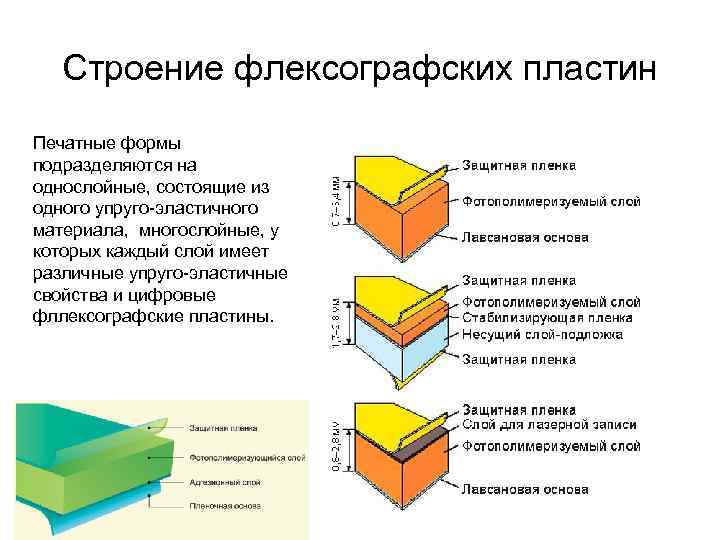

Строение флексографских пластин Печатные формы подразделяются на однослойные, состоящие из одного упруго-эластичного материала, многослойные, у которых каждый слой имеет различные упруго-эластичные свойства и цифровые фллексографские пластины.
Строение многослойной фотополимеризуемой флексографской пластины 1 — верхняя защитная пленка; 2 — антиадгезионный слой; 3 — фотополимеризуемый слой; 4 — стабилизирующая пленка; 5 — несущий слой-подложка; 6 — нижняя защитная пленка

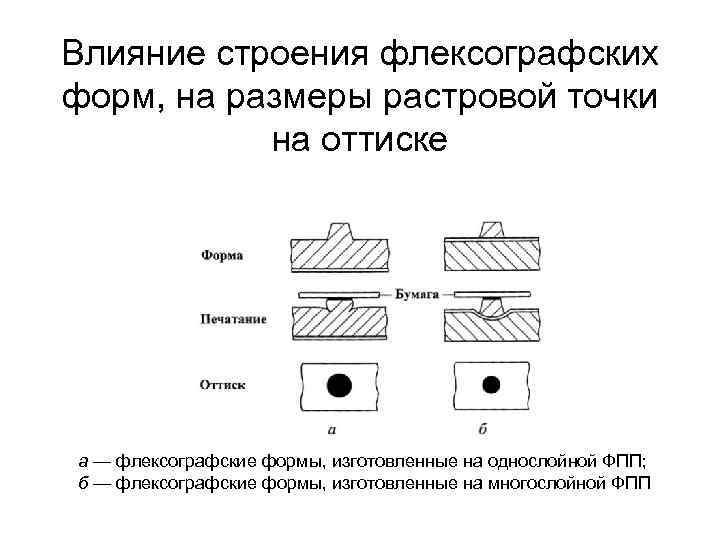

Влияние строения флексографских форм, на размеры растровой точки на оттиске а — флексографские формы, изготовленные на однослойной ФПП; б — флексографские формы, изготовленные на многослойной ФПП
СОВРЕМЕННЫЕ СПОСОБЫ ИЗГОТОВЛЕНИЯ ФЛЕКСОФОРМ При производстве флексоформ могут быть использованы аналоговые и цифровые методы. Значительную долю мирового рынка заняла LAM-технология (Laser Ablatable Mask — маска, удаляемая лазером). В этом технологическом процессе используются обычные фотополимерные пластины, покрытые черным LAM-слоем (толщина несколько микрометров).
Изготовление флексографской формы по аналоговой технологии 1 — подложка; 2 — фотополимеризуемый слой; 3 — покровный слой; 4 — защитная пленка; 5 — фотоформа а — экспонирование оборотной стороны пластины; б — основное экспонирование; в — форма после вымывания и сушки; г — финишинг; д — дополнительное экспонирование

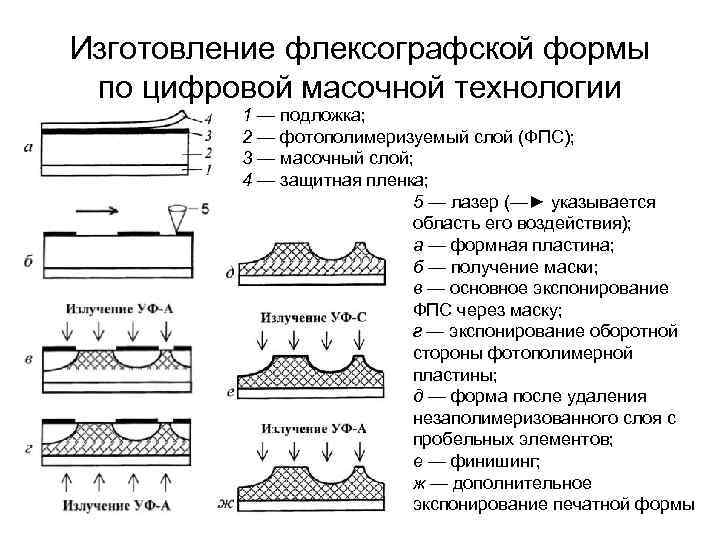

Изготовление флексографской формы по цифровой масочной технологии 1 — подложка; 2 — фотополимеризуемый слой (ФПС); 3 — масочный слой; 4 — защитная пленка; 5 — лазер (—► указывается область его воздействия); а — формная пластина; б — получение маски; в — основное экспонирование ФПС через маску; г — экспонирование оборотной стороны фотополимерной пластины; д — форма после удаления незаполимеризованного слоя с пробельных элементов; е — финишинг; ж — дополнительное экспонирование печатной формы

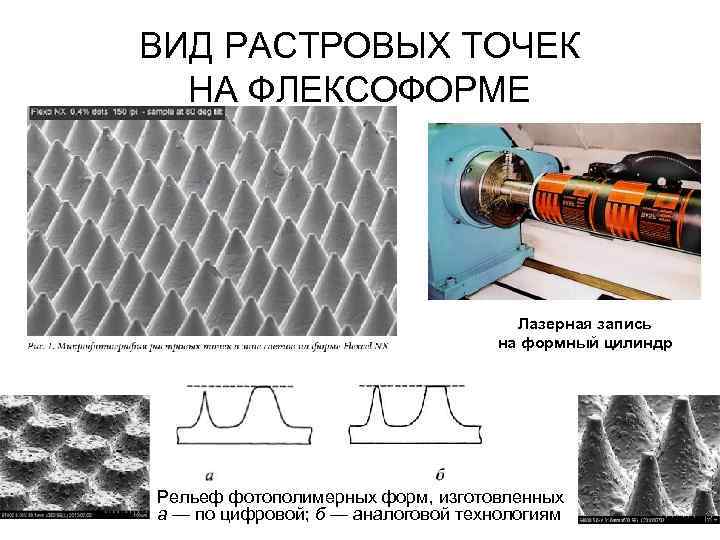

ВИД РАСТРОВЫХ ТОЧЕК НА ФЛЕКСОФОРМЕ Лазерная запись на формный цилиндр Рельеф фотополимерных форм, изготовленных а — по цифровой; б — аналоговой технологиям

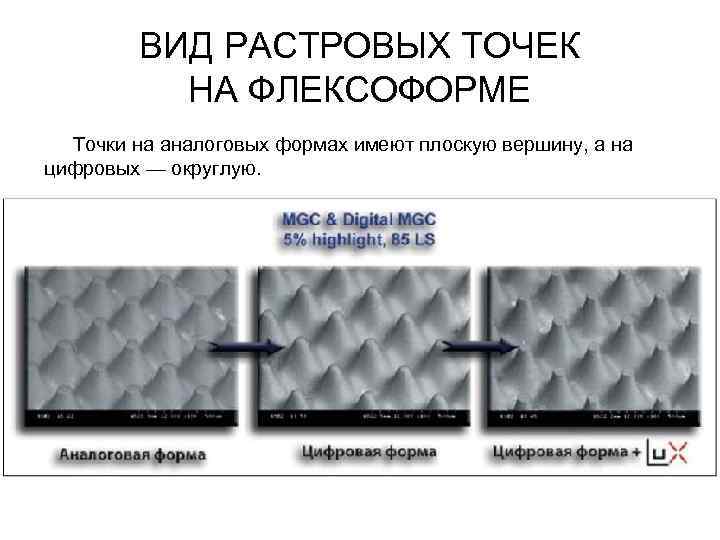

ВИД РАСТРОВЫХ ТОЧЕК НА ФЛЕКСОФОРМЕ Точки на аналоговых формах имеют плоскую вершину, а на цифровых — округлую.
Монтаж форм для печати Печатные формы имеют либо плоскую форму и закрепляются на формном цилиндре с помощью двусторонней липкой ленты или специального клея, либо уже изготовлены в цилиндрической форме для печати непрерывных изображений, например, обоев, используются бесстыковые формы, занимающие всю поверхность цилиндра.

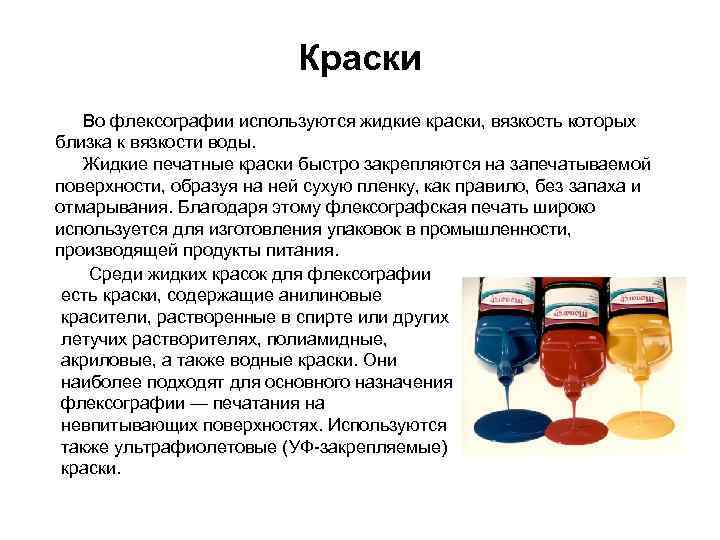

Краски Во флексографии используются жидкие краски, вязкость которых близка к вязкости воды. Жидкие печатные краски быстро закрепляются на запечатываемой поверхности, образуя на ней сухую пленку, как правило, без запаха и отмарывания. Благодаря этому флексографская печать широко используется для изготовления упаковок в промышленности, производящей продукты питания. Среди жидких красок для флексографии есть краски, содержащие анилиновые красители, растворенные в спирте или других летучих растворителях, полиамидные, акриловые, а также водные краски. Они наиболее подходят для основного назначения флексографии — печатания на невпитывающих поверхностях. Используются также ультрафиолетовые (УФ-закрепляемые) краски.

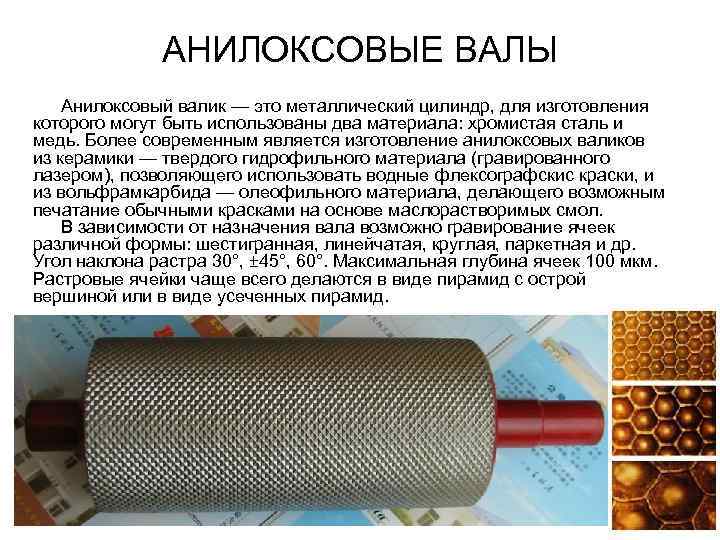

АНИЛОКСОВЫЕ ВАЛЫ Анилоксовый валик — это металлический цилиндр, для изготовления которого могут быть использованы два материала: хромистая сталь и медь. Более современным является изготовление анилоксовых валиков из керамики — твердого гидрофильного материала (гравированного лазером), позволяющего использовать водные флексографскис краски, и из вольфрамкарбида — олеофильного материала, делающего возможным печатание обычными красками на основе маслорастворимых смол. В зависимости от назначения вала возможно гравирование ячеек различной формы: шестигранная, линейчатая, круглая, паркетная и др. Угол наклона растра 30°, ± 45°, 60°. Максимальная глубина ячеек 100 мкм. Растровые ячейки чаще всего делаются в виде пирамид с острой вершиной или в виде усеченных пирамид.
АНИЛОКСОВЫЕ ВАЛЫ Линиатура гравирования в зависимости от характера печати может составлять от 40– 65 лин/см (для наиболее простых работ) до 160 лин/см для многокрасоч-ного печатания. Средняя глубина ячеек ≈ 0, 025 мм, а ширина у поверхности валика — в соответствии с линиатурой растра — от 0, 075 до 0, 10 мм. Линиатура анилоксового цилиндра должна быть в 3– 5 раз выше линиатуры растра печатной формы, т. к. растровая точка не должна погрузиться в ячейку анилоксового цилиндра.
Углы наклона растров базовых цветов при растрировании Чтобы минимизировать влияние растра анилоксового цилиндра, углы поворота растров при изготовлении цветоделенных фотоформ во флексографии отличаются от принятых углов в офсетной печати. Угол поворота растра анилоксового цилиндра определяет и комплект углов поворота растровых структур цветоделенных изображений. Выбор проводится по критерию минимизации муаровой структуры на оттиске. Как правило, углы в флексографии отличаются на 7° от величин углов в офсетной печати. Углы наклона растров базовых цветов для офсетной печати Углы наклона растров базовых цветов для флексографской печати
ФЛЕКСОГРАФСКИЕ КРАСОЧНЫЕ АППАРАТЫ В современных флексографских печатных машинах красочный аппарат представлен комбинацией растрового вала и ракельного ножа. Рабочая ширина таких машин от 0, 2 м до 4 м, ракель может быть установлен как в открытой, так и в камерной ракельной системе. При небольшой рабочей ширине используется одиночный ракель, машины со средней и большой рабочей шириной обычно оборудованы ракельными камерами, в которых один ракель является рабочим, а второй — замыкающим. В ракельной камере углы наклона уже заданы, а на устройстве с одиночным ракелем рекомендуется устанавливать ракельный нож под углом 30– 35. По причине абразивных свойств поверхности растрового вала рекомендуется соблюдать минимальное давление прижима камеры. Открытая ракельная система Камерная ракельная система

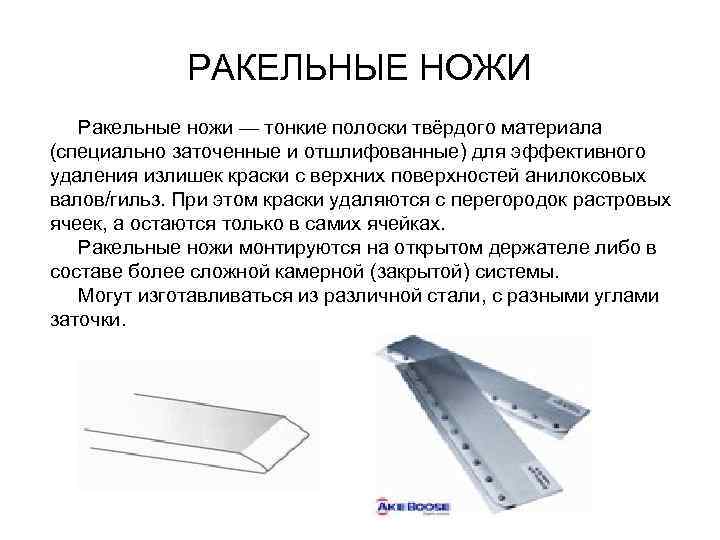

РАКЕЛЬНЫЕ НОЖИ Ракельные ножи — тонкие полоски твёрдого материала (специально заточенные и отшлифованные) для эффективного удаления излишек краски с верхних поверхностей анилоксовых валов/гильз. При этом краски удаляются с перегородок растровых ячеек, а остаются только в самих ячейках. Ракельные ножи монтируются на открытом держателе либо в составе более сложной камерной (закрытой) системы. Могут изготавливаться из различной стали, с разными углами заточки.

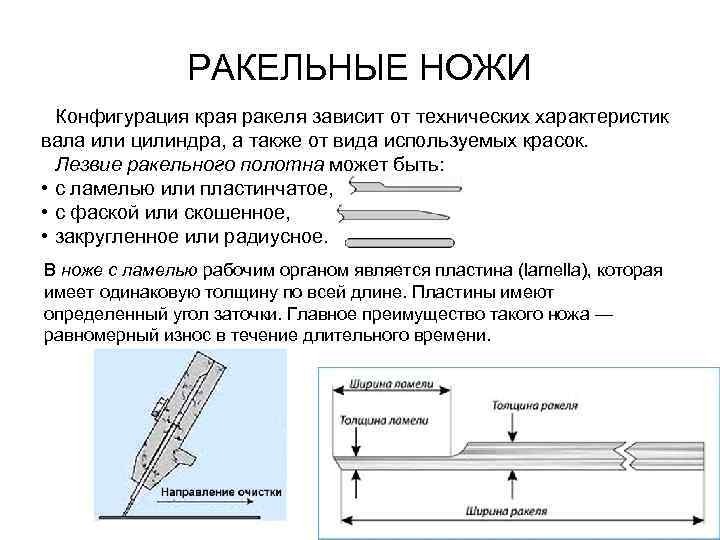

РАКЕЛЬНЫЕ НОЖИ Конфигурация края ракеля зависит от технических характеристик вала или цилиндра, а также от вида используемых красок. Лезвие ракельного полотна может быть: • с ламелью или пластинчатое, • с фаской или скошенное, • закругленное или радиусное. В ноже с ламелью рабочим органом является пластина (lamella), которая имеет одинаковую толщину по всей длине. Пластины имеют определенный угол заточки. Главное преимущество такого ножа — равномерный износ в течение длительного времени.
Красочный аппарат с подачей краски через систему валиков
Красочный аппарат с подачей краски посредством камерного ракеля
Примеры продукции Этикетка на полипропилене Самоклеящаяся этикетка Упаковка на полипропилене термоусадочные этикетки
ВИДЫ МАШИН ФЛЕКСОГРАФСКОЙ ПЕЧАТИ Флексографская печать осуществляется с помощью ротационных печатных машин. Машины могут быть трёх основных типов: печатные машины ярусного типа, печатные машины секционного типа и печатные машины планетарного типа. Печатные машины секционного типа
ВИДЫ МАШИН ФЛЕКСОГРАФСКОЙ ПЕЧАТИ Печатные машины ярусного типа Печатные машины планетарного типа
