Физиотерапия План Определение и предмет изучения физиотерапии

Физиотерапия

План Определение и предмет изучения физиотерапии. 2. Классификация частотных интервалов, принятая в медицине. 3. Основные методы физиотерапии. 4. Электромагнитные колебания в идеальном контуре. 5. Генератор незатухающих колебаний -основа аппарата УВЧ-терапии. 6. Терапевтический контур, устройство, назначение. 7. Электромагнитные волны (ЭМВ). Уравнение ЭМВ. 8. Скорость распространения ЭМВ. 9. Интенсивность ЭМВ. Вектор Умова-Пойтинга. 10. Физико-химические основы действия лечебных физических факторов на организм. 1.

1. Определение и предмет изучения физиотерапии. Термин «физиотерапия» происходит от двух греческих слов —природа и терапия, в буквальном переводе лечение больных природными (физическими) факторами.

ФИЗИОТЕРАПИЯ- область практической медицины, изучающую действие на организм природных и искусственно создаваемых физических факторов, применяемых для лечения больных, профилактики заболеваний и медицинской реабилитации.

ЛЕЧЕБНЫЕ ФИЗИЧЕСКИЕ ФАКТОРЫ Искусственные Природные Электрический ток Климатолечение Электромагнитные волны Грязелечение Электромагнитное поле Гидролечение Аэроионотерапи

3. Основные методы физиотерапии

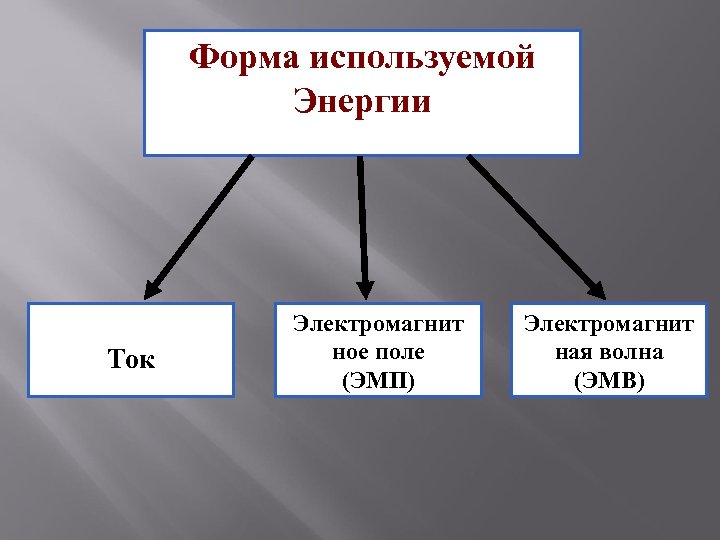

Форма используемой Энергии Ток Электромагнит ное поле (ЭМП) Электромагнит ная волна (ЭМВ)

Ток Постоянный Переменный

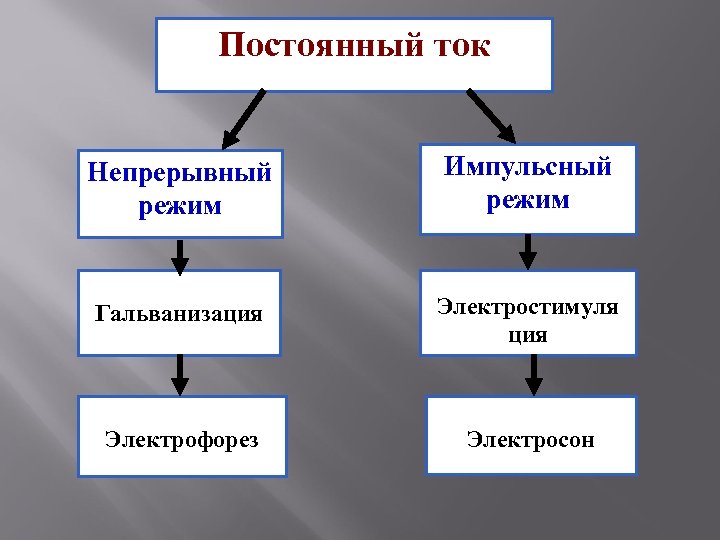

Постоянный ток Непрерывный режим Импульсный режим Гальванизация Электростимуля ция Электрофорез Электросон

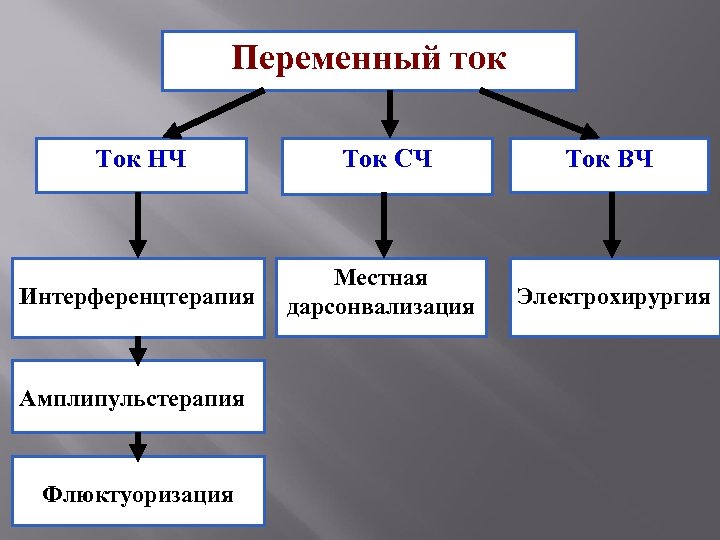

Переменный ток Ток НЧ Ток СЧ Ток ВЧ Интерференцтерапия Местная дарсонвализация Электрохирургия Амплипульстерапия Флюктуоризация

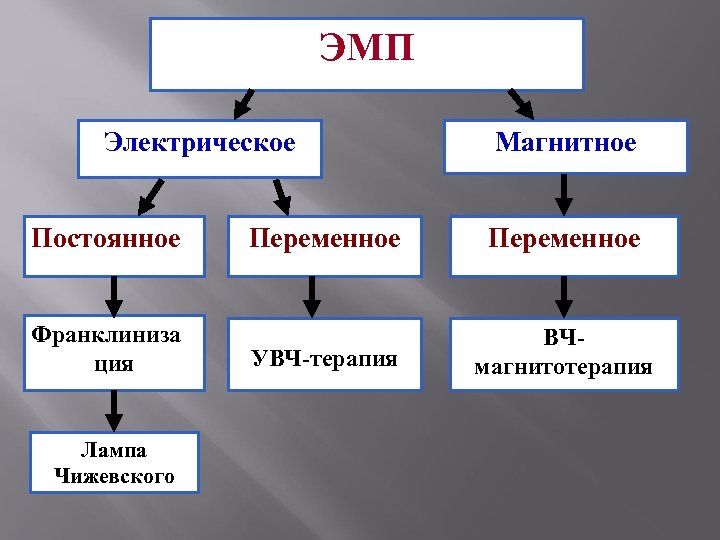

ЭМП Электрическое Постоянное Франклиниза ция Лампа Чижевского Магнитное Переменное УВЧ-терапия ВЧмагнитотерапия

ЭМВ Микроволновая терапия Сантиметроволновая терапия (СМВ) Дециметроволновая терапия (ДЦВ)

4. Электромагнитные колебания в идеальном колебательном контуре (КК)

Источником электромагнитных колебаний служит КК с L В колебательном контуре происходят колебания заряда, напряжения, силы тока.

1. t=0 + - Конденсатор максимально заряжен Ток по катушке не протекает Еэл = Ем = 0 Энергия сосредоточена между пластинами конденсатора, то есть существует электрическое поле

1. t=0, 00000 конденсатор разряжается по катушке протекает ток + - Еэл =↓ Ем = ↑

2. t=¼T L C В Еэ = 0 Произошло превращение энергии электрического поля конденсатора в энергию магнитного поля катушки

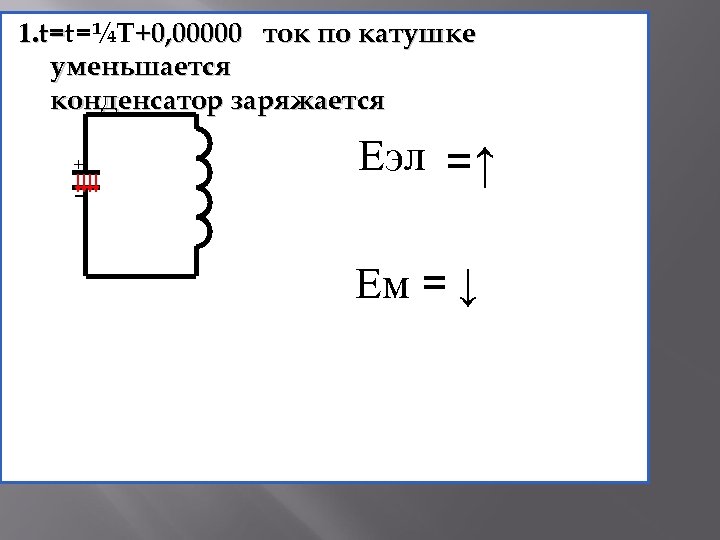

1. t=t=¼T+0, 00000 ток по катушке t= уменьшается конденсатор заряжается + - Еэл =↑ Ем = ↓

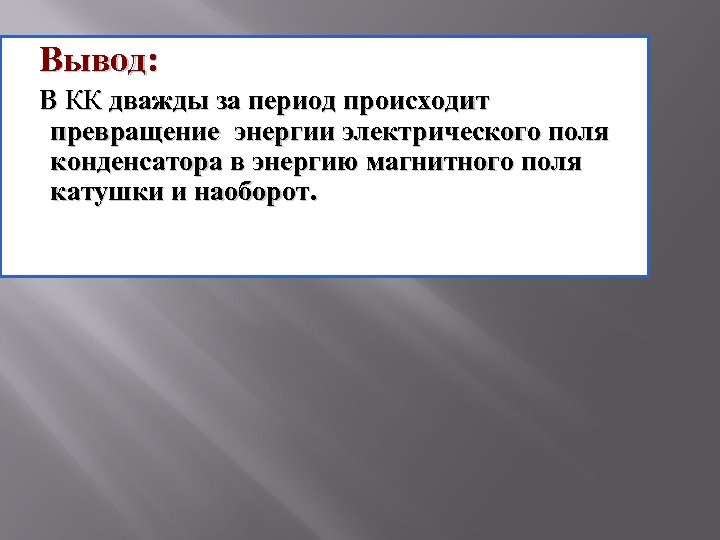

Вывод: В КК дважды за период происходит превращение энергии электрического поля конденсатора в энергию магнитного поля катушки и наоборот.

КК- источник электромагнитных колебаний Период колебаний определяется формулой Томсона: Частота колебаний равна:

Затухающие колебания U t

U Незатухающие колебания t

Аппарат УВЧ-терапии состоит из 2 -х блоков: Ш генератора незатухающих колебаний Ш терапевтического контура

5. Генератор незатухающих колебаний 1. КК – источник электромагнитных колебаний. 2. Батарея – источник энергии для пополнения энергии колебательного контура. 3. Клапан или регулятор, пропускающий энергию в колебательный контур. 4. Обратная связь – колебания в контуре управляют работой клапана посредством обратной связи.

Блок схема аппарата УВЧ-терапии L Источник энергии Клапан (лампа триод) КК Терапевтичес кий контур

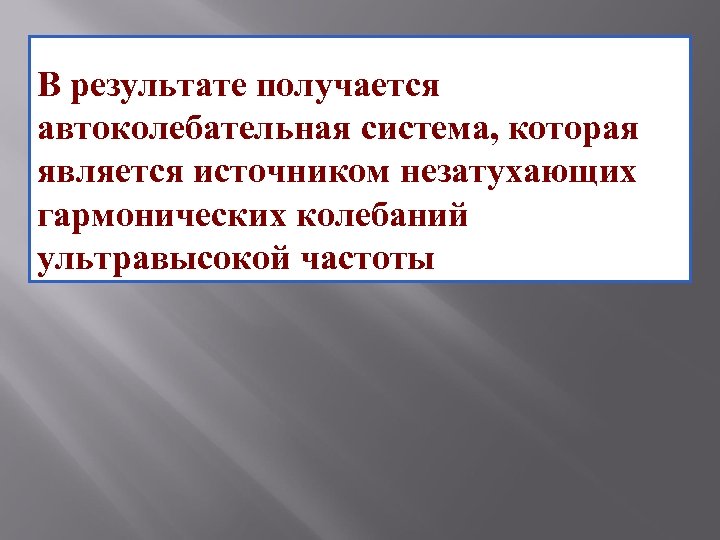

В результате получается автоколебательная система, которая является источником незатухающих гармонических колебаний ультравысокой частоты

7. ЭМВ - процесс распространения электромагнитного поля в пространстве. ЭМВ-поперечная волна

Схематическое изображение ЭМВ

Уравнения электромагнитной волны: Е=Е 0 sin t В=В 0 sin t X Е=Е 0 sin t-x/v) В=В 0 sin t-x/v) A A A

8. Скорость ЭМВ определяется формулой: ε-диэлектрическая проницаемость вещества μ-магнитная проницаемость среды ε=81 -для воды μ=1

9. Вектор Умова-Пойтинга Интенсивность волны ( I ) -это энергия, переносимая волной в единицу времени, через единицу поверхности, перпендикулярно направлению распространения. L I S V=L*S

Интенсивность волны I= где -объемная плотность энергии -вектор Умова-Пойтинга Интенсивность волны равна произведению объемной плотности энергии на скорость волны

Физико-химические основы действия лечебных физических факторов на организм. • Температурный эффект; • Ионные сдвиги; • Электрическая поляризация (электронная, ионная, дипольная, макроструктурная); • Свободно-радикальные процессы; • Конформационные изменения; • Изменение состояния воды.

v. Температурный эффект Энергия физического фактора может переходить в тепло. Биологическое действие тепловой энергии определяется ее влиянием на скорость протекания биохимических реакций. Повышение температуры стимулирующе влияет на жизнедеятельность целостного организма. v. Ионные сдвиги Согласно ионной теории, действие физических факторов на организм определяется изменением концентрации и соотношения ионов в клетках и тканях. При воздействии постоянным электрическим током, полем возникает направленное движение ионов, накопление у мембран, перераспределение между клеткой и средой, усиленным накоплением их в отдельных структурах клетки.

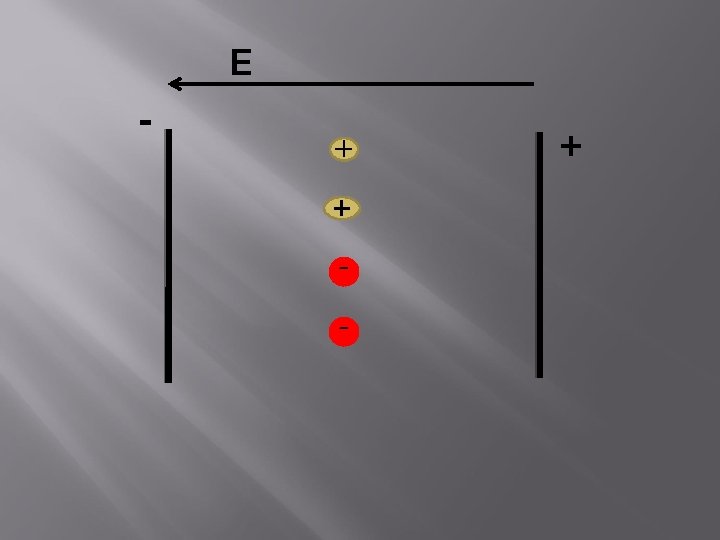

E + + - - +

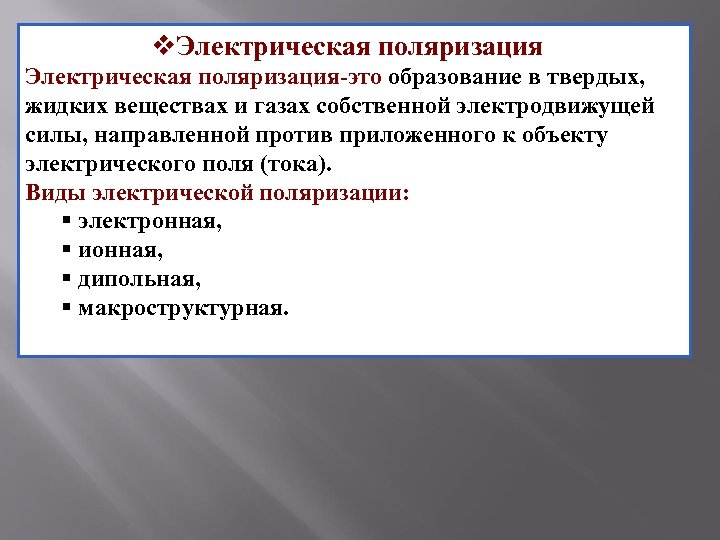

v. Электрическая поляризация-это образование в твердых, жидких веществах и газах собственной электродвижущей силы, направленной против приложенного к объекту электрического поля (тока). Виды электрической поляризации: § электронная, § ионная, § дипольная, § макроструктурная.

Ш Электронная поляризация- смещение электронов на своих орбитах, относительно ядер. 1. Е=0 + + Е + -

Ш Ионная поляризация-смещение ионов в кристаллической решетке (Na. Cl) и образование собственного электрического поля, направленного противоположно внешнему.

Ш Дипольная поляризация- ориентация свободных полярных молекул под действием внешнего поля и образование собственного электрического поля, направленного противоположно внешнему.

Ø Макроструктурная поляризация- связана с неоднородностью электрических свойств вещества. Свободные ионы хорошо перемещаются в пределах хорошо проводящих тканей и накапливаются у ее границ. v. Свободно-радикальные процессы Свободные радикалы- молекулы или их части, имеющие один или несколько не спаренных электронов. Они имеют важное значение для процессов возбуждения.

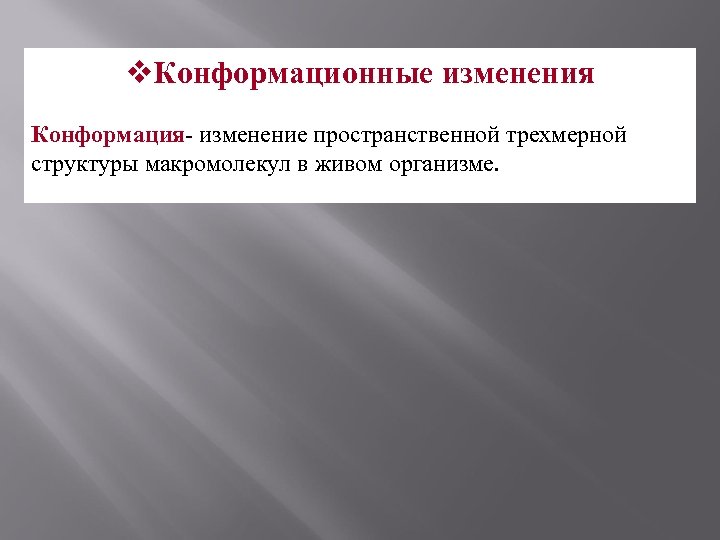

v. Конформационные изменения Конформация- изменение пространственной трехмерной структуры макромолекул в живом организме.

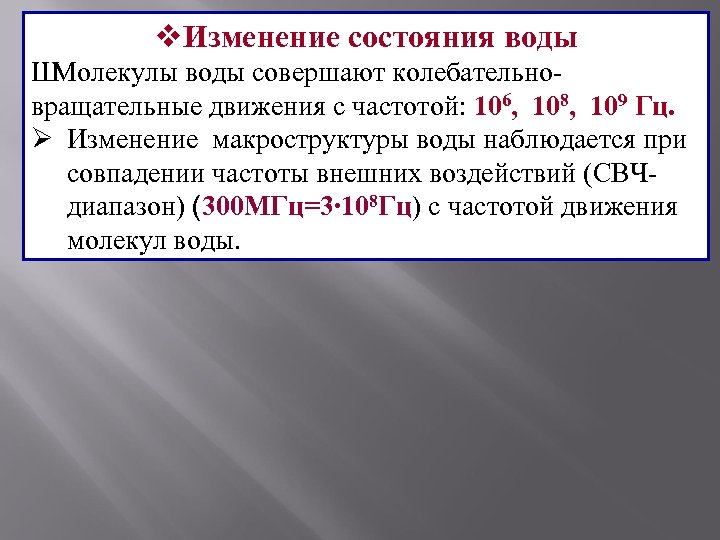

v. Изменение состояния воды Ш Молекулы воды совершают колебательно- вращательные движения с частотой: 106, 108, 109 Гц. Ø Изменение макроструктуры воды наблюдается при совпадении частоты внешних воздействий (СВЧ- диапазон) (300 МГц=3∙ 108 Гц) с частотой движения молекул воды.
