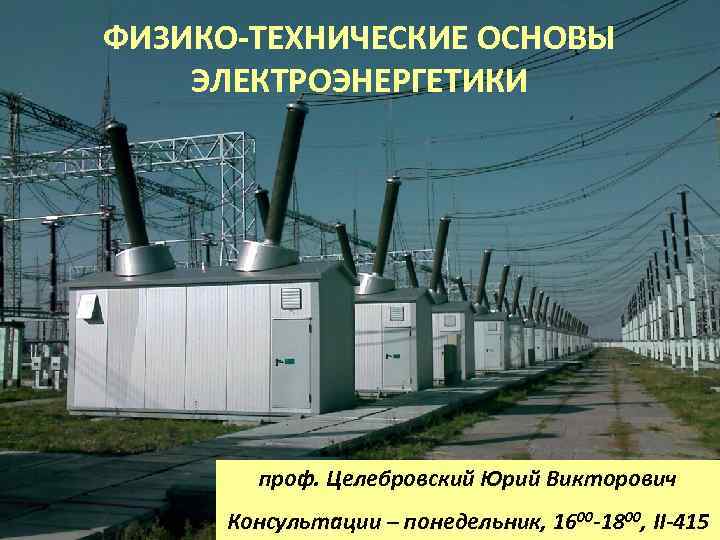

ФИЗИКО-ТЕХНИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОЭНЕРГЕТИКИ проф. Целебровский Юрий Викторович Консультации – понедельник, 1600 -1800, II-415

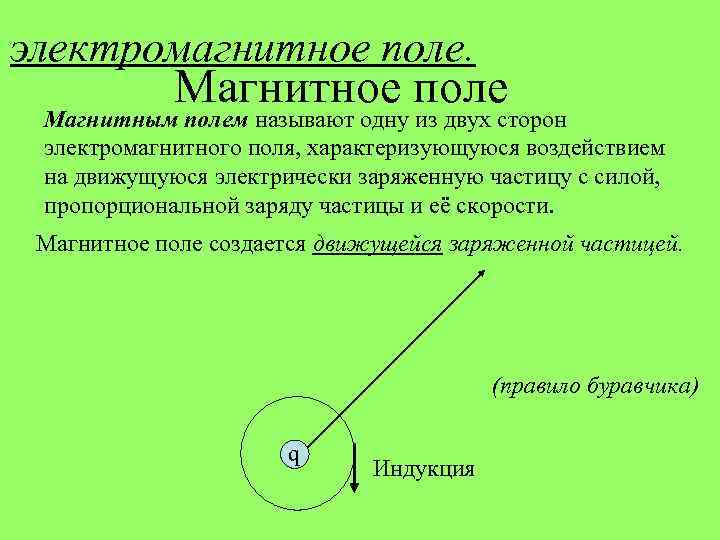

электромагнитное поле. Магнитное поле Магнитным полем называют одну из двух сторон электромагнитного поля, характеризующуюся воздействием на движущуюся электрически заряженную частицу с силой, пропорциональной заряду частицы и её скорости. Магнитное поле создается движущейся заряженной частицей. (правило буравчика) q Индукция
электромагнитное поле. Магнитное поле Основной физической величиной, характеризующей магнитное поле в каждой его точке, является магнитная индукция. Магнитной индукцией называется векторная величина, определяющая силу f, действующую на единичный заряд q, и направленную перпендикулярно направлению движения заряда, движущегося с единичной скоростью v: v 2 f I 1 1 q 2 В 1 Вектор магнитной индукции направлен перпендикулярно плоскости, которую образуют взаимно перпендикулярные вектора скорости и силы (правило левой руки)

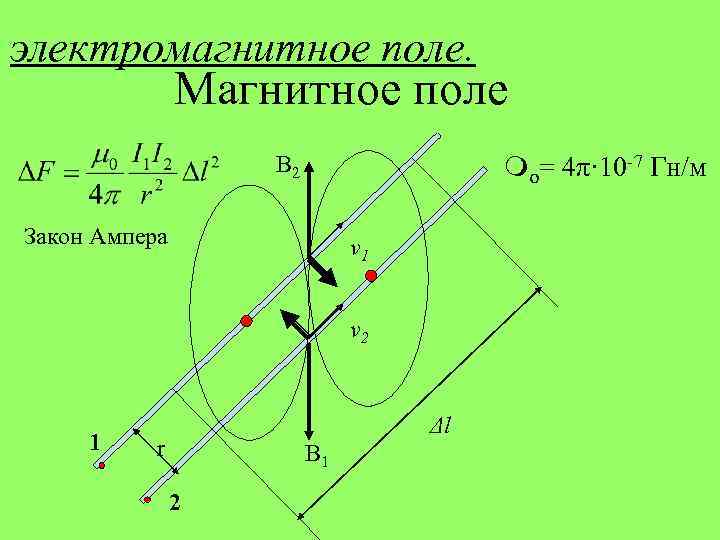

электромагнитное поле. Магнитное поле В 2 о= 4π· 10 -7 Гн/м Закон Ампера v 1 v 2 1 Δl r В 1 2
2. Магнитный поток - Ф S ФS =B Магнитная индукция – плотность магнитного потока
2. Магнитный поток - Ф B α Bn=Bcosα S Поток магнитной индукции В через замкнутую поверхность S равен нулю. = Магнитные заряды не существуют. (Закон Гаусса для магнитного поля) Магнитная индукция – плотность магнитного потока
3. Напряжённость магнитного поля - Н Закон Био-Савара-Лапласа: Напряжённостью магнитного поля Н называется векторная величина, пропорциональная силе тока I , протекающего по элементарному отрезку проводника длиной Δl, длине этого отрезка и обратно пропорциональная квадрату расстояния r до рассматриваемой точки поля. I Δl r В=μ 0 Н Н

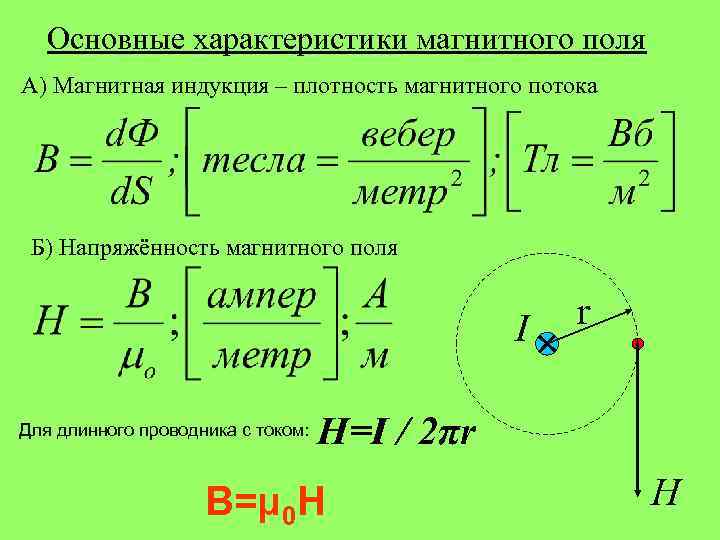

Основные характеристики магнитного поля А) Магнитная индукция – плотность магнитного потока Б) Напряжённость магнитного поля I Для длинного проводника с током: r H=I / 2πr В=μ 0 Н Н
Сравнение электрического и магнитного полей Магнитное поле создаётся движущимся зарядом (электрическим током), определяемым вектором скорости. q Магнитное поле – это векторное поле. Главной его характеристикой в каждой точке является вектор магнитной индукции В Электрическое поле создаётся скалярной величиной – электрическим зарядом. Электрическое поле относится к потенциальным полям. Главными характеристиками поля являются потенциал φ и напряжённость Е поля в каждой точке I
![Сравнение электрического и магнитного полей Плотность потока электрического смещения – D [Кл/м 2] Плотность](https://present5.com/presentation/300100070_438507359/image-10.jpg "Сравнение электрического и магнитного полей Плотность потока электрического смещения – D [Кл/м 2] Плотность")
Сравнение электрического и магнитного полей Плотность потока электрического смещения – D [Кл/м 2] Плотность магнитного потока, магнитная индукция – В [Вб/м 2] Электрическая постоянная – ε 0 [Ф/м] Магнитная постоянная – μ 0 [Гн/м] Напряжённость электрического поля – Е [В/м] D=ε 0 E Напряжённость магнитного поля – Н [А/м] B=μ 0 H Силовые характеристики поля Источники поля

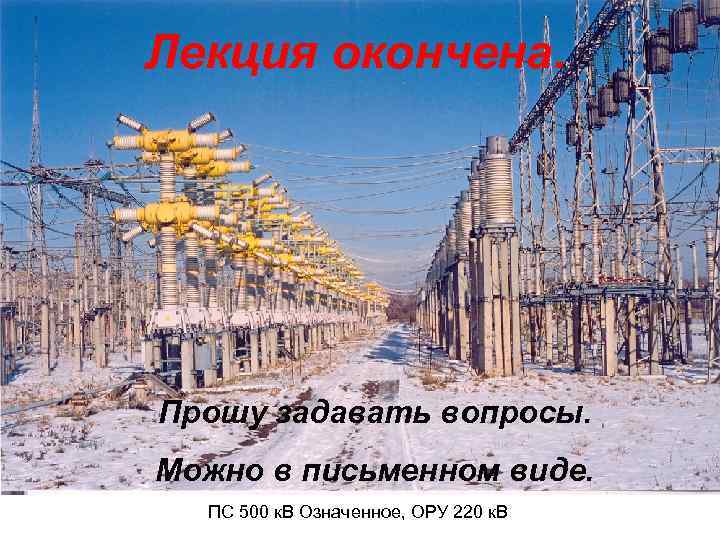

Лекция окончена. Прошу задавать вопросы. Можно в письменном виде. ПС 500 к. В Означенное, ОРУ 220 к. В
