Физико-геологические основы метода КС Дисциплина Геофизические исследования скважин

Физико-геологические основы метода КС Дисциплина «Геофизические исследования скважин» . (Лекция 3) Лобова Г. А. 1

МЕТОД КС. СХЕМЫ ИЗМЕРЕНИЙ Источник постоянного тока Прибор для измерения разности потенциалов Реостат Электроды A и B – питающие (токовые) Электроды M и N – измерительные При постоянном значении I запись показаний идет в «масштабе ρ» 2

МЕТОД КС. (ρc) K – const, I- const, тогда ρк= f( dc, ρc, D, ρзп, ρпп) 3

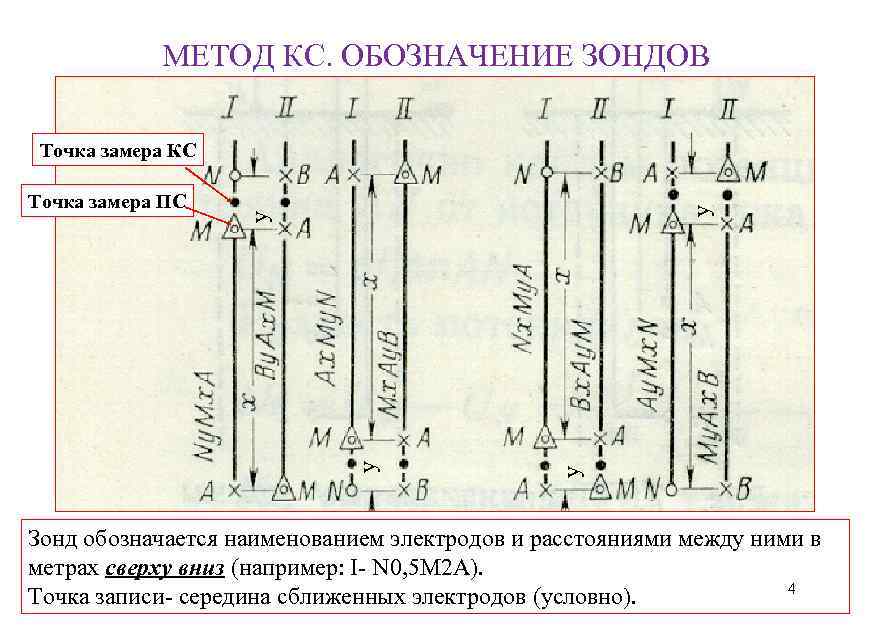

МЕТОД КС. ОБОЗНАЧЕНИЕ ЗОНДОВ y y y Точка замера ПС y Точка замера КС Зонд обозначается наименованием электродов и расстояниями между ними в метрах сверху вниз (например: I- N 0, 5 M 2 A). 4 Точка записи- середина сближенных электродов (условно).

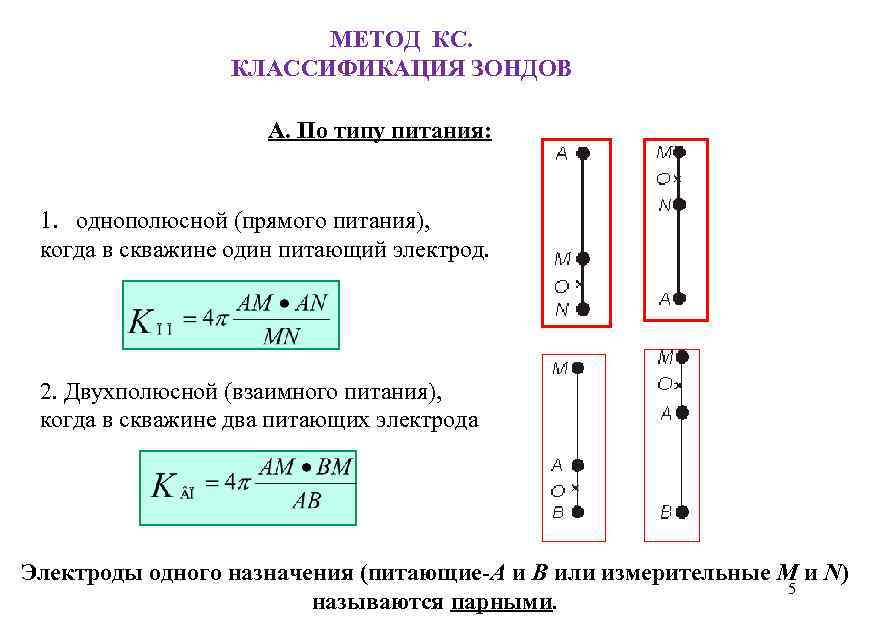

МЕТОД КС. КЛАССИФИКАЦИЯ ЗОНДОВ А. По типу питания: 1. однополюсной (прямого питания), когда в скважине один питающий электрод. 2. Двухполюсной (взаимного питания), когда в скважине два питающих электрода Электроды одного назначения (питающие-A и B или измерительные M и N) 5 называются парными.

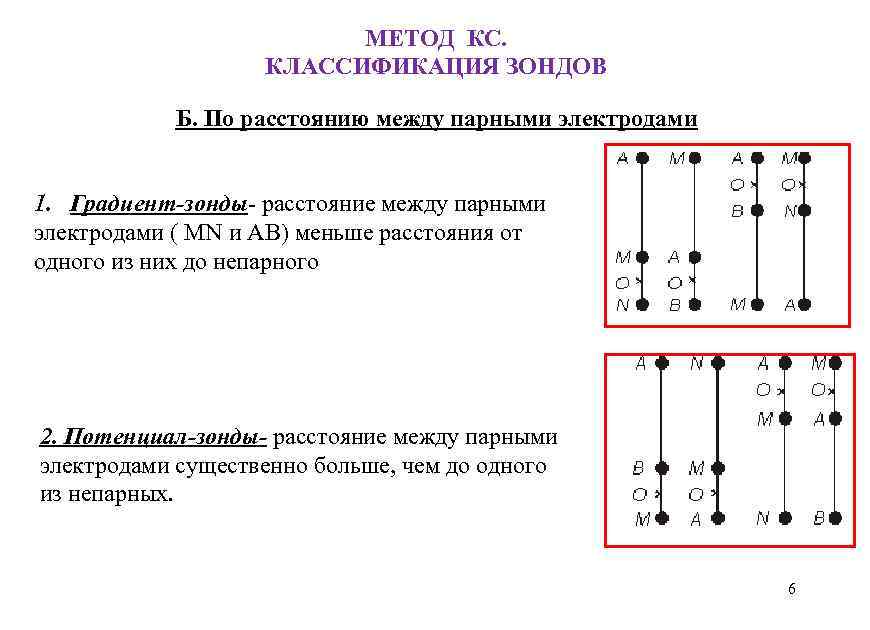

МЕТОД КС. КЛАССИФИКАЦИЯ ЗОНДОВ Б. По расстоянию между парными электродами 1. Градиент-зонды- расстояние между парными электродами ( MN и AB) меньше расстояния от одного из них до непарного 0 2. Потенциал-зонды- расстояние между парными электродами существенно больше, чем до одного из непарных. 6

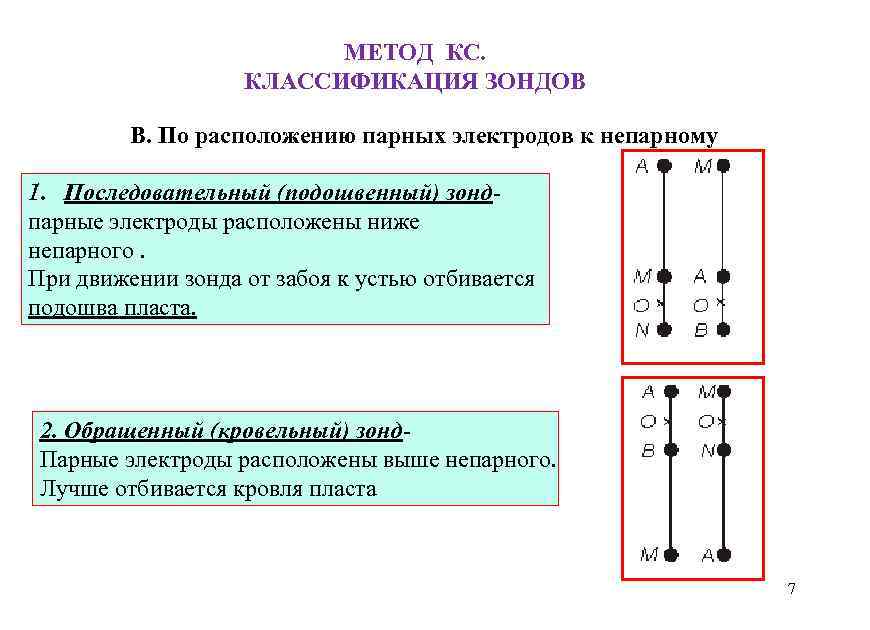

МЕТОД КС. КЛАССИФИКАЦИЯ ЗОНДОВ В. По расположению парных электродов к непарному 1. Последовательный (подошвенный) зондпарные электроды расположены ниже непарного. При движении зонда от забоя к устью отбивается подошва пласта. 2. Обращенный (кровельный) зонд. Парные электроды расположены выше непарного. Лучше отбивается кровля пласта 7

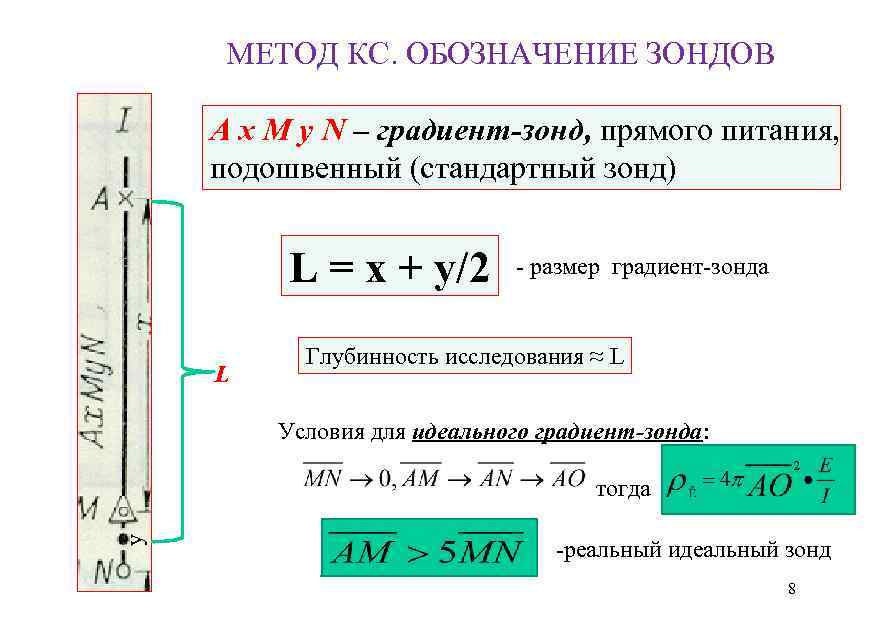

МЕТОД КС. ОБОЗНАЧЕНИЕ ЗОНДОВ A x M y N – градиент-зонд, прямого питания, подошвенный (стандартный зонд) L = x + y/2 L - размер градиент-зонда Глубинность исследования ≈ L Условия для идеального градиент-зонда: y тогда -реальный идеальный зонд 8

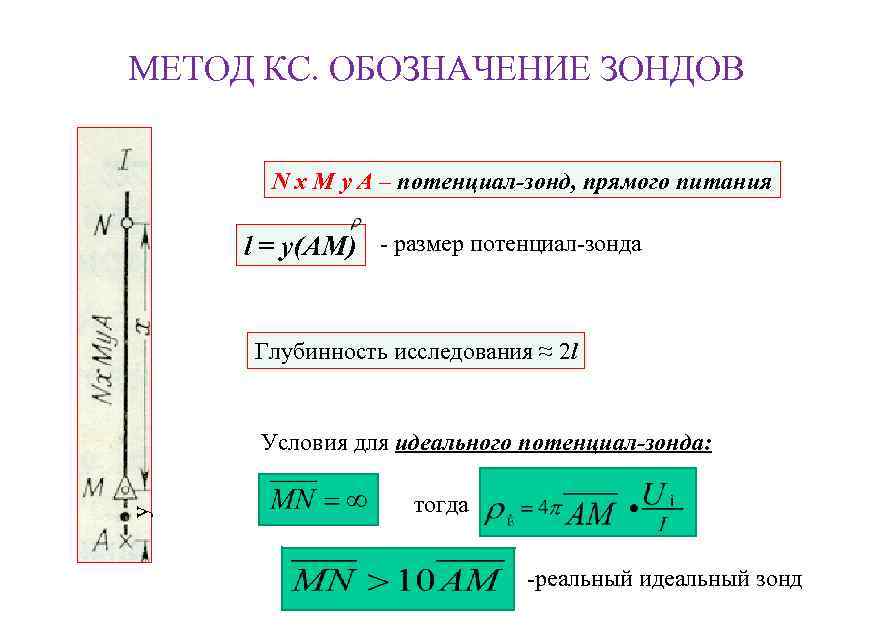

МЕТОД КС. ОБОЗНАЧЕНИЕ ЗОНДОВ N x M y A – потенциал-зонд, прямого питания l = y(AM) - размер потенциал-зонда Глубинность исследования ≈ 2 l y Условия для идеального потенциал-зонда: тогда -реальный идеальный зонд

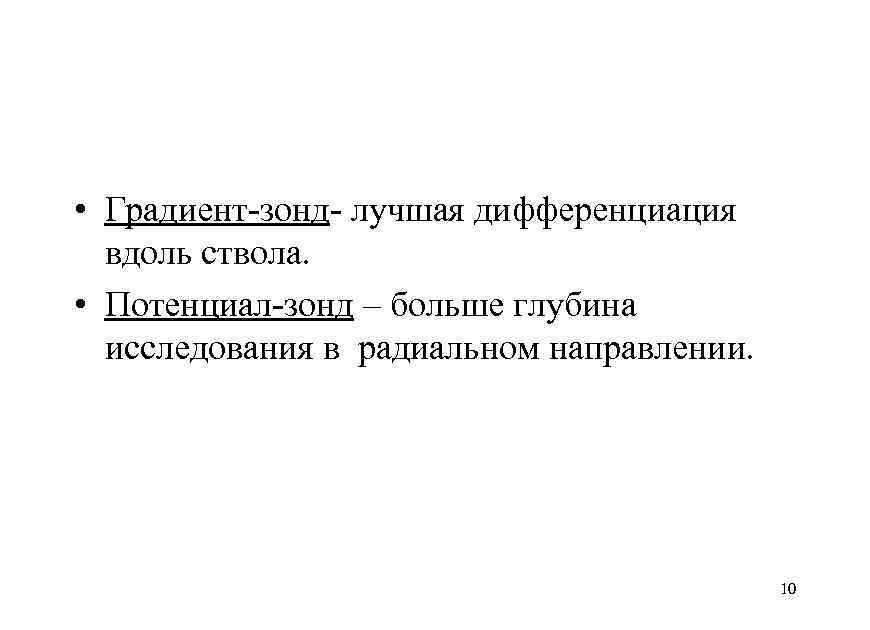

• Градиент-зонд- лучшая дифференциация вдоль ствола. • Потенциал-зонд – больше глубина исследования в радиальном направлении. 10

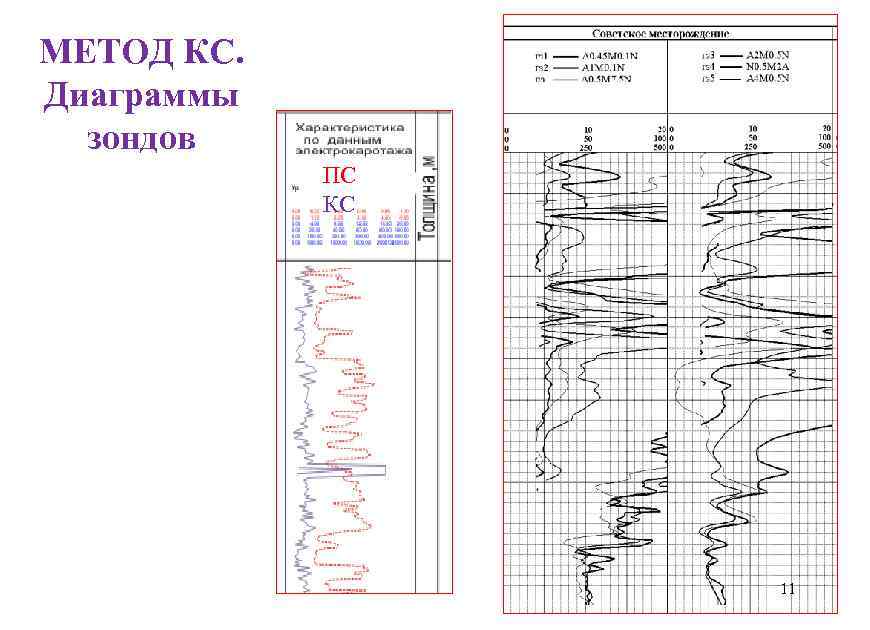

МЕТОД КС. Диаграммы зондов ПС КС 11

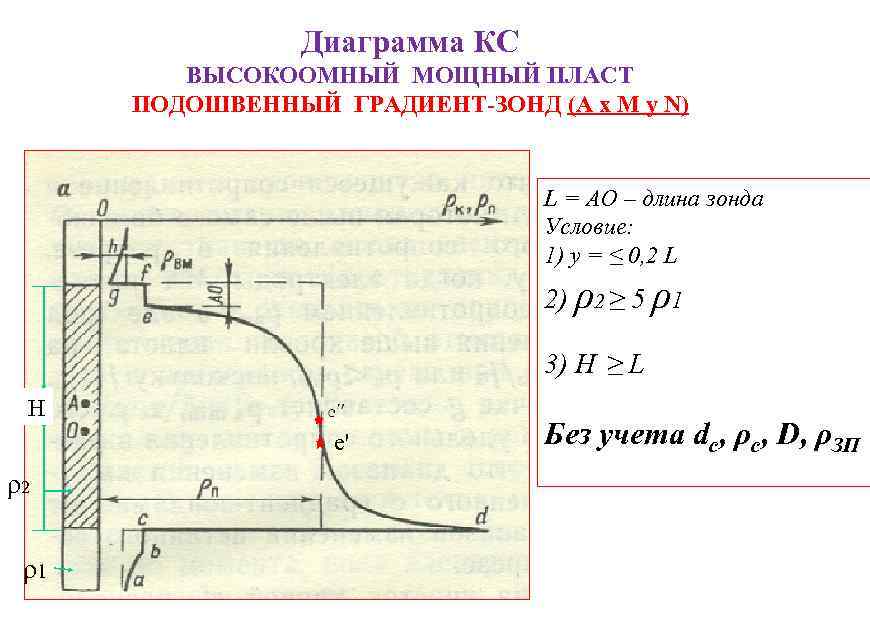

Диаграмма КС ВЫСОКООМНЫЙ МОЩНЫЙ ПЛАСТ ПОДОШВЕННЫЙ ГРАДИЕНТ-ЗОНД (A x M y N) L = AO – длина зонда Условие: 1) y = ≤ 0, 2 L 2) ρ2 ≥ 5 ρ1 3) H ≥ L H e' ρ2 ρ1 Без учета dc, ρc, D, ρЗП

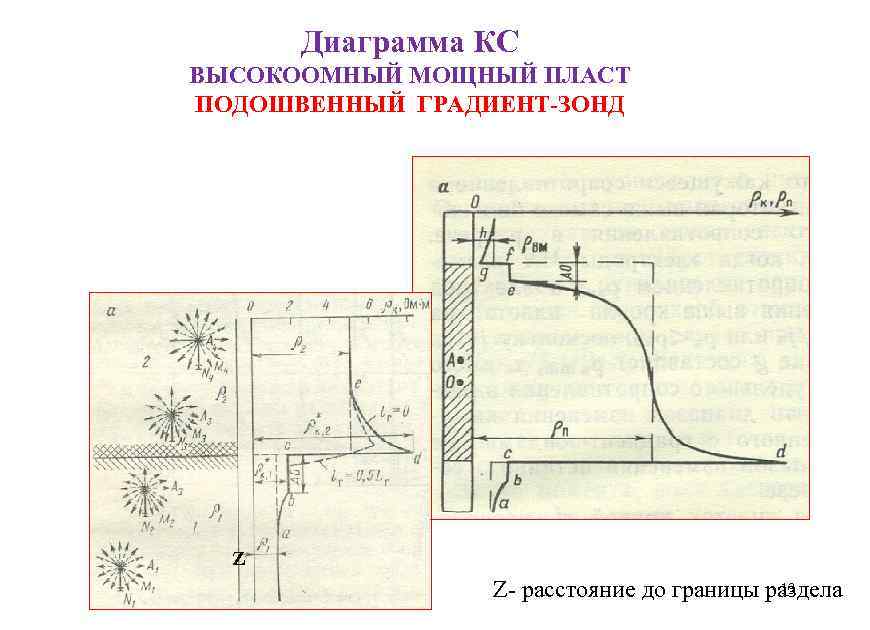

Диаграмма КС ВЫСОКООМНЫЙ МОЩНЫЙ ПЛАСТ ПОДОШВЕННЫЙ ГРАДИЕНТ-ЗОНД Z 13 Z- расстояние до границы раздела

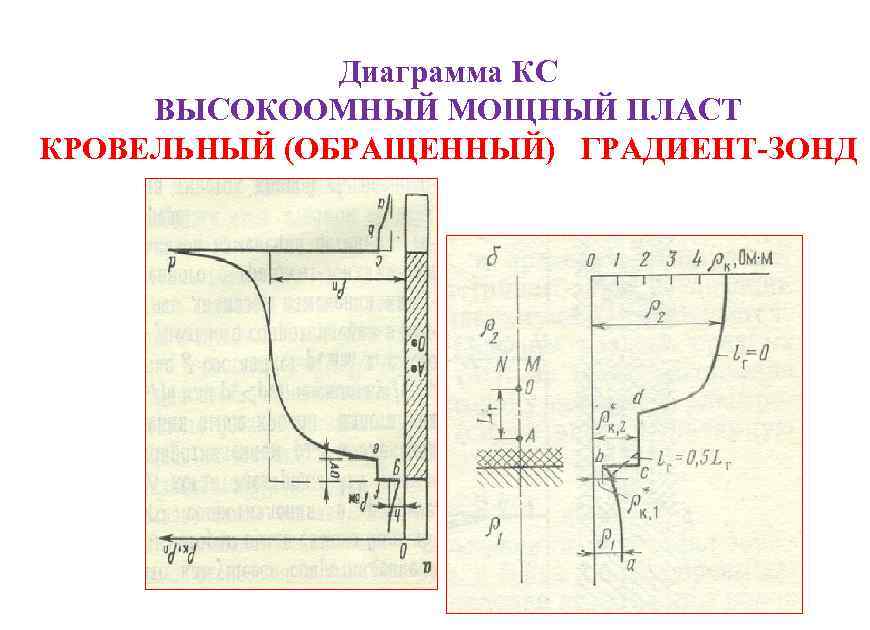

Диаграмма КС ВЫСОКООМНЫЙ МОЩНЫЙ ПЛАСТ КРОВЕЛЬНЫЙ (ОБРАЩЕННЫЙ) ГРАДИЕНТ-ЗОНД 14

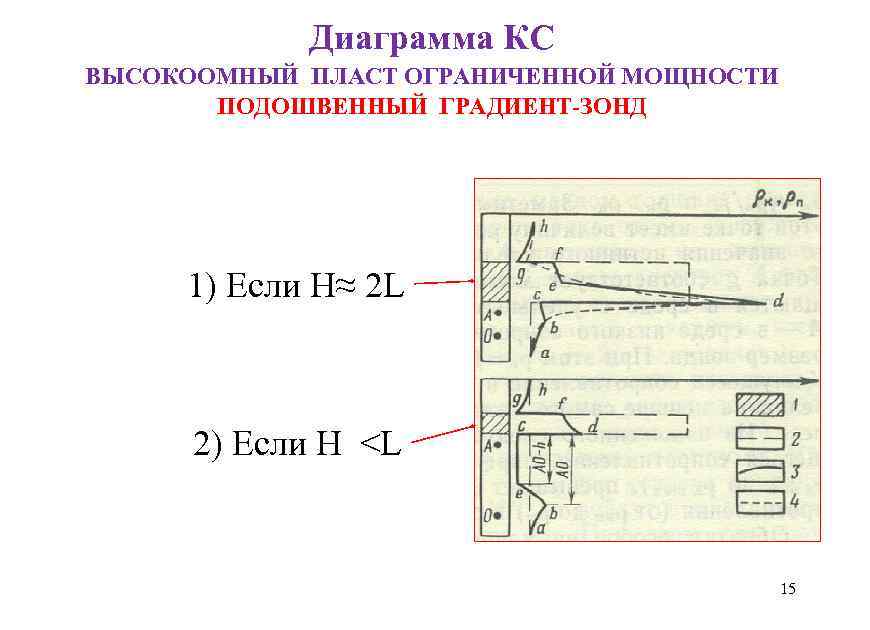

Диаграмма КС ВЫСОКООМНЫЙ ПЛАСТ ОГРАНИЧЕННОЙ МОЩНОСТИ ПОДОШВЕННЫЙ ГРАДИЕНТ-ЗОНД 1) Если Н≈ 2 L 2) Если H

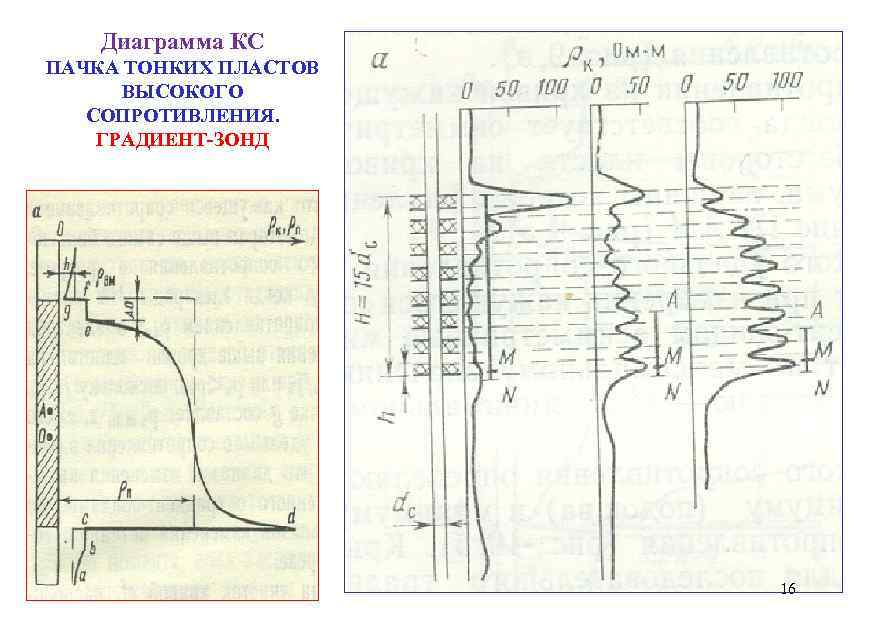

Диаграмма КС ПАЧКА ТОНКИХ ПЛАСТОВ ВЫСОКОГО СОПРОТИВЛЕНИЯ. ГРАДИЕНТ-ЗОНД 16

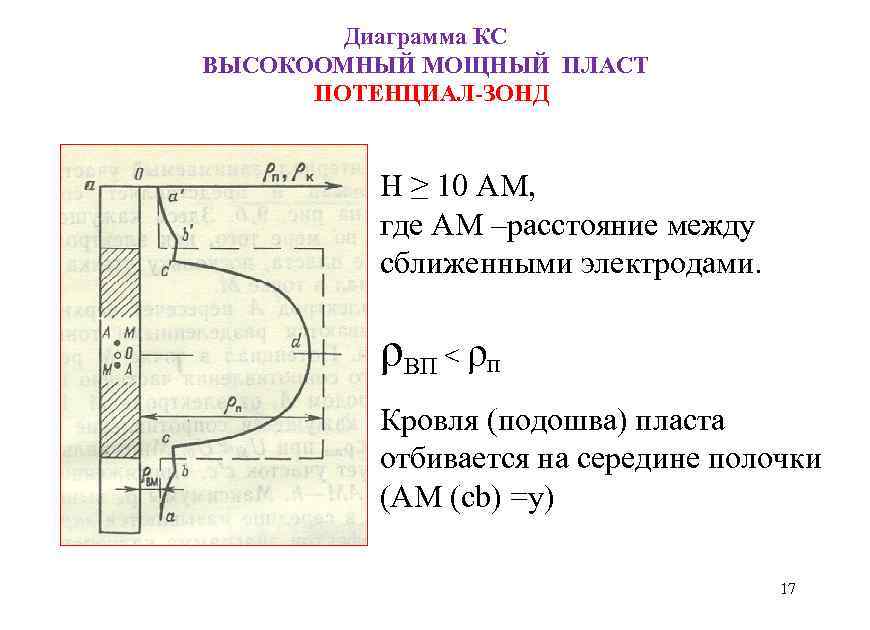

Диаграмма КС ВЫСОКООМНЫЙ МОЩНЫЙ ПЛАСТ ПОТЕНЦИАЛ-ЗОНД H ≥ 10 AM, где AM –расстояние между сближенными электродами. ρВП < ρ П Кровля (подошва) пласта отбивается на середине полочки (АМ (cb) =y) 17

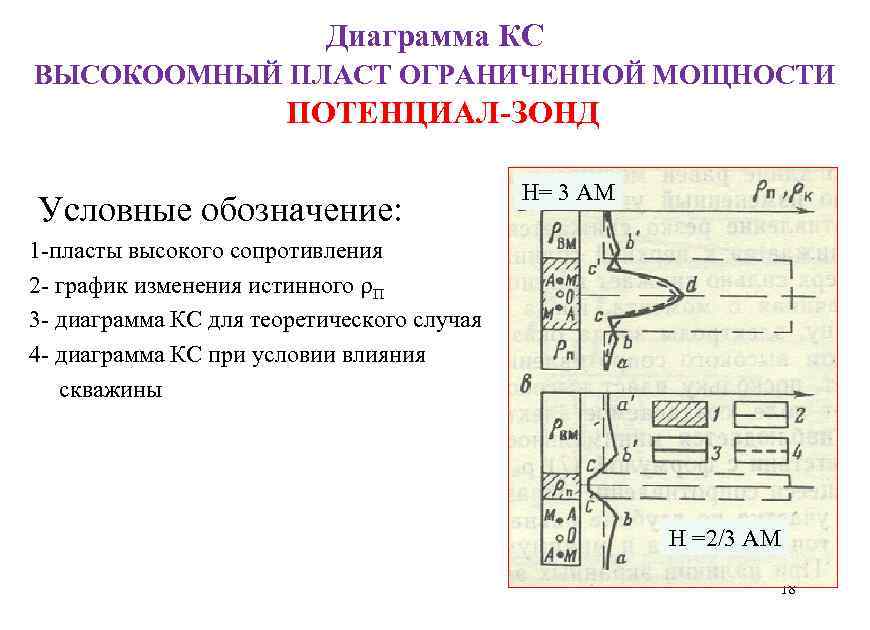

Диаграмма КС ВЫСОКООМНЫЙ ПЛАСТ ОГРАНИЧЕННОЙ МОЩНОСТИ ПОТЕНЦИАЛ-ЗОНД Условные обозначение: H= 3 AM 1 -пласты высокого сопротивления 2 - график изменения истинного ρП 3 - диаграмма КС для теоретического случая 4 - диаграмма КС при условии влияния скважины H =2/3 AM 18

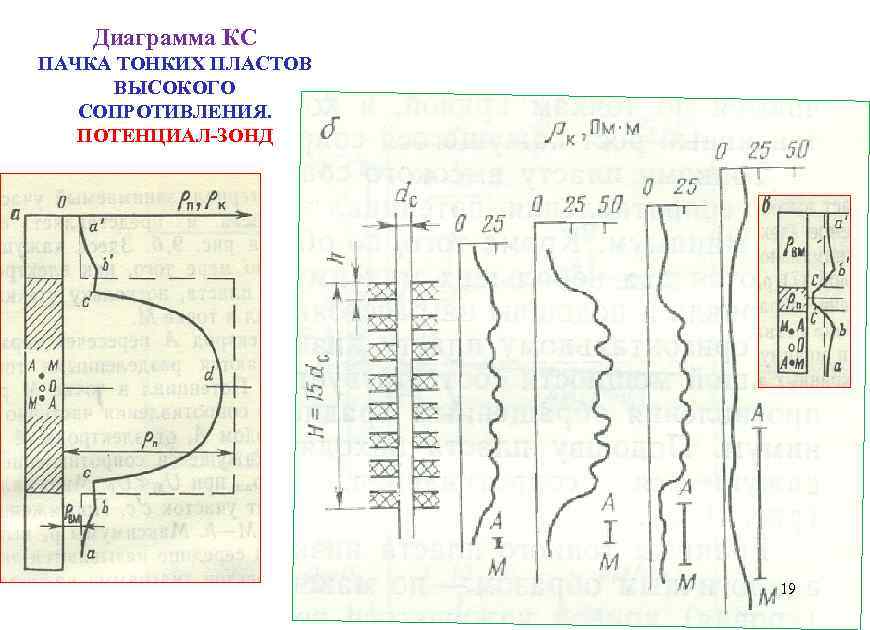

Диаграмма КС ПАЧКА ТОНКИХ ПЛАСТОВ ВЫСОКОГО СОПРОТИВЛЕНИЯ. ПОТЕНЦИАЛ-ЗОНД 19

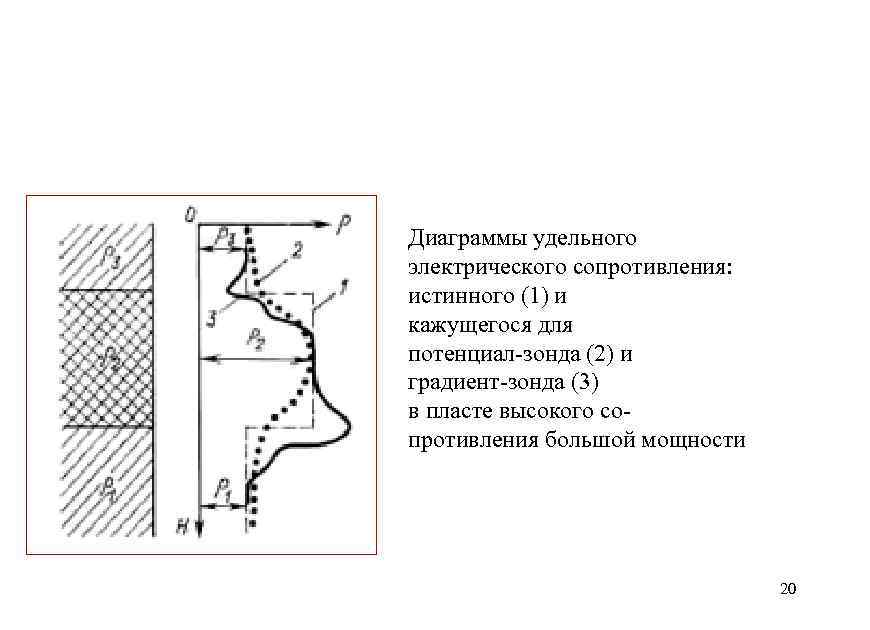

Диаграммы удельного электрического сопротивления: истинного (1) и кажущегося для потенциал-зонда (2) и градиент-зонда (3) в пласте высокого сопротивления большой мощности 20
