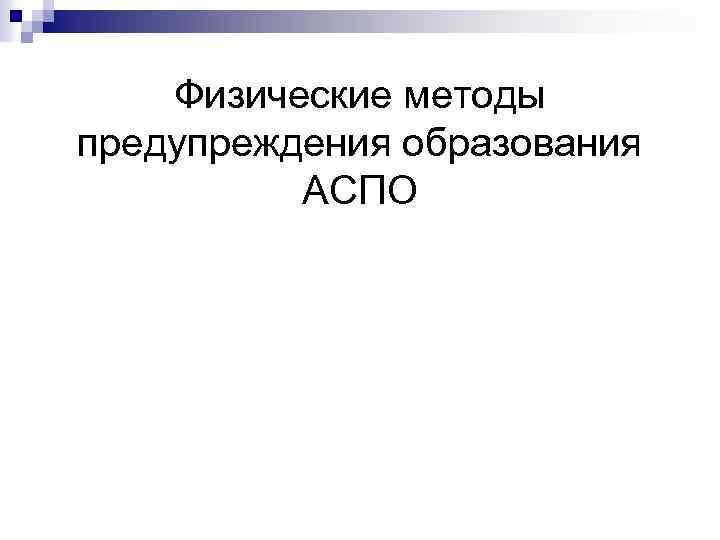

Физические методы предупреждения образования АСПО Физические методы предупреждения образования АСПО

различные гипотезы и представления об этом механизме на три основных группы. Одна из эти различные гипотезы и представления об этом механизме на три основных группы. Одна из эти n Несмотря на большое число работ, посвященных рассмотрению механизма магнитного воздействия на нефть, водонефтяные и водные системы, нет единой, общепринятой и общепризнанной точки зрения на сущность протекающих при этом процессов.

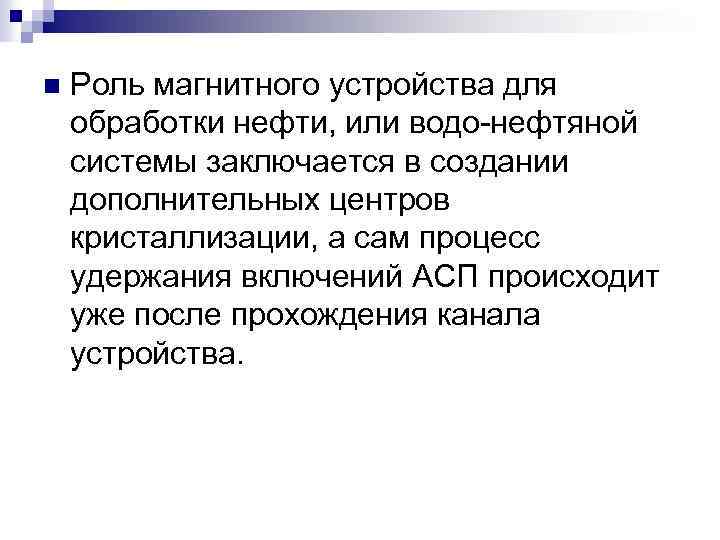

n Роль магнитного устройства для обработки нефти, или водо-нефтяной системы заключается в создании дополнительных n Роль магнитного устройства для обработки нефти, или водо-нефтяной системы заключается в создании дополнительных центров кристаллизации, а сам процесс удержания включений АСП происходит уже после прохождения канала устройства.

Механизм воздействия магнитным полем n n При обработке нефти магнитным полем вследствие образования дополнительных Механизм воздействия магнитным полем n n При обработке нефти магнитным полем вследствие образования дополнительных центров кристаллизации кристаллы парафина растут не на стенках оборудования, а в объеме нефти, что и ведет к снижению интенсивности роста отложений АСП.

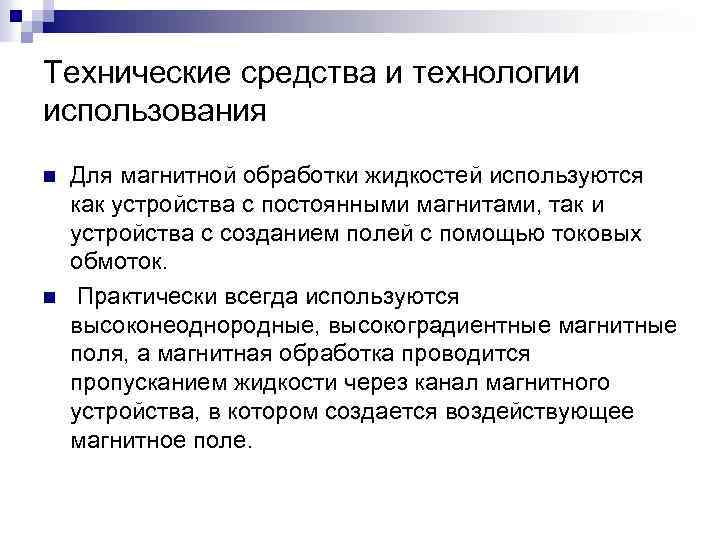

Технические средства и технологии использования n n Для магнитной обработки жидкостей используются как устройства Технические средства и технологии использования n n Для магнитной обработки жидкостей используются как устройства с постоянными магнитами, так и устройства с созданием полей с помощью токовых обмоток. Практически всегда используются высоконеоднородные, высокоградиентные магнитные поля, а магнитная обработка проводится пропусканием жидкости через канал магнитного устройства, в котором создается воздействующее магнитное поле.

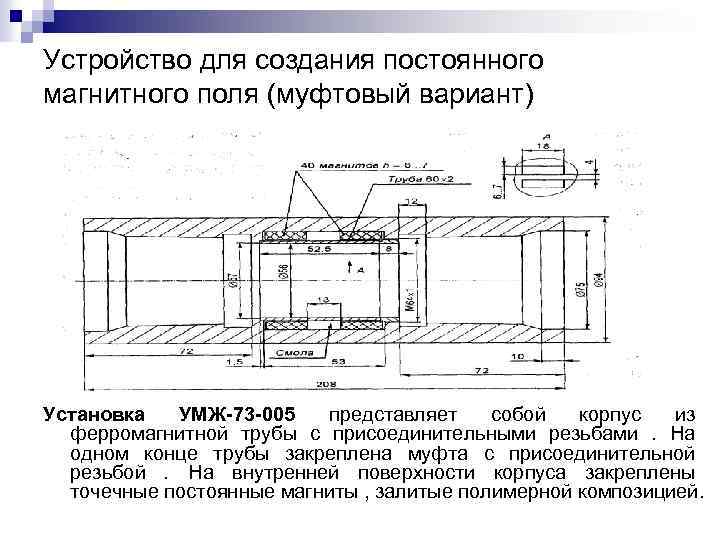

Устройство для создания постоянного магнитного поля (муфтовый вариант) Установка УМЖ-73 -005 представляет собой корпус Устройство для создания постоянного магнитного поля (муфтовый вариант) Установка УМЖ-73 -005 представляет собой корпус из ферромагнитной трубы с присоединительными резьбами. На одном конце трубы закреплена муфта с присоединительной резьбой. На внутренней поверхности корпуса закреплены точечные постоянные магниты , залитые полимерной композицией.

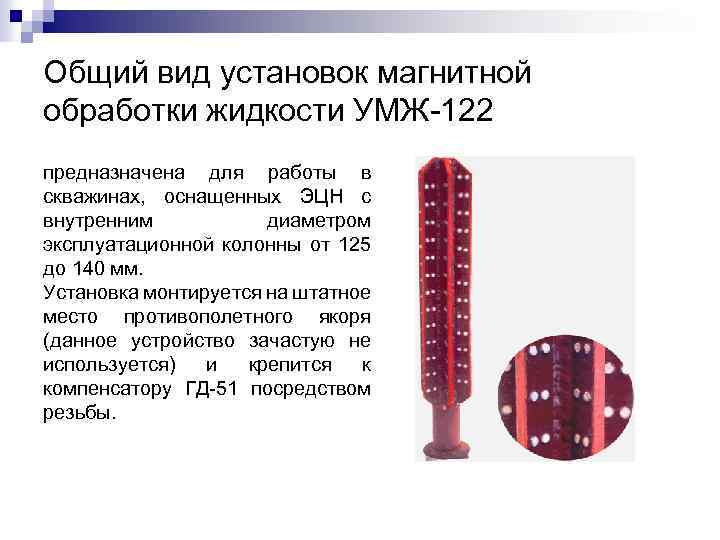

Общий вид установок магнитной обработки жидкости УМЖ-122 предназначена для работы в скважинах, оснащенных ЭЦН Общий вид установок магнитной обработки жидкости УМЖ-122 предназначена для работы в скважинах, оснащенных ЭЦН с внутренним диаметром эксплуатационной колонны от 125 до 140 мм. Установка монтируется на штатное место противополетного якоря (данное устройство зачастую не используется) и крепится к компенсатору ГД-51 посредством резьбы.

Общий вид установок магнитной обработки жидкости УМЖ-73 n Установка УМЖ-73 -005 представляет собой корпус Общий вид установок магнитной обработки жидкости УМЖ-73 n Установка УМЖ-73 -005 представляет собой корпус ферромагнитной трубы с присоединительными резьбами На одном конце трубы закреплена муфта с присоединительной резьбой. На внутренней поверхности корпуса закреплены точечные постоянные магниты , залитые полимерной композицией. Использованы магниты в виде цилиндров диаметром 5 -8 мм и высотой 3 -4 мм.

различные схемы размещения постоянных магнитов Точечные постоянные магниты выступают над внутренней поверхностью корпуса с различные схемы размещения постоянных магнитов Точечные постоянные магниты выступают над внутренней поверхностью корпуса с разной высотой, что способствует дополнительной турбулизации перекачиваемой жидкости, повышающей эффективность магнитной обработки.

Способы установки в скважинах магнитных депарафинизаторов: а) в колонне НКТ, б) в колонне штанг, Способы установки в скважинах магнитных депарафинизаторов: а) в колонне НКТ, б) в колонне штанг, в) на скребковой проволоке
