ФИЗИЧЕСКАЯ СРЕДА ПЕРЕДАЧИ ДАННЫХ. ТИПЫ КАБЕЛЕЙ. дисциплина: Компьютерные сети
КОАКСИАЛЬНЫЙ КАБЕЛЬ
ВИТАЯ ПАРА Самая простая витая пара (twisted pair) – два перевитых вокруг друга изолированных медных провода. Типы тонкого кабеля: -неэкранированная (unshielded) витая пара (UTP) -экранированная (shielded) витая пара (STP)

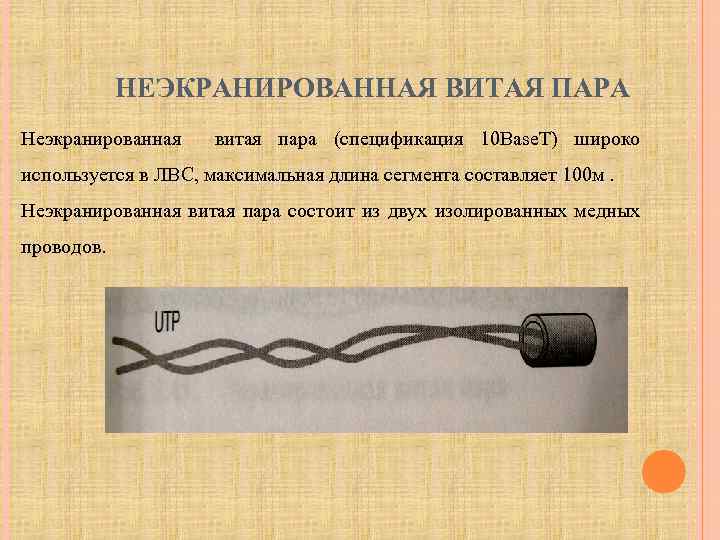

НЕЭКРАНИРОВАННАЯ ВИТАЯ ПАРА Неэкранированная витая пара (спецификация 10 Base. T) широко используется в ЛВС, максимальная длина сегмента составляет 100 м. Неэкранированная витая пара состоит из двух изолированных медных проводов.
НЕЭКРАНИРОВАННАЯ ВИТАЯ ПАРА Неэкранированная витая пара определена в особом стандарте EIA/TIA 568 (Electronic Industries Association and the Telecommunications Industries Association). Эти стандарты включают семь категорий UTP
НЕЭКРАНИРОВАННАЯ ВИТАЯ ПАРА Проблема всех кабелей – ПЕРЕКРЕСТНЫЕ ПОМЕХИ (эл. наводки, вызванные сигналами в смежных проводах). Для уменьшения влияния помех - экран.

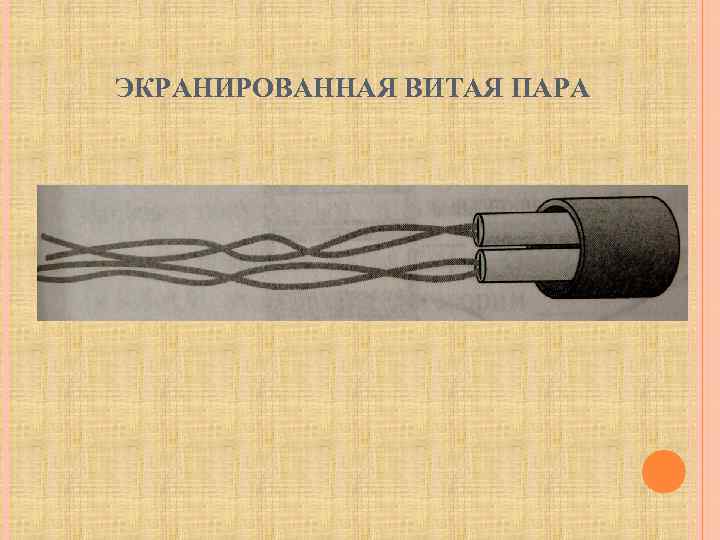

ЭКРАНИРОВАННАЯ ВИТАЯ ПАРА
КОМПОНЕНТЫ КАБЕЛЬНОЙ СИСТЕМЫ Соединители (connectors) – для подключения витой пары, используют телефонные коннекторы RJ-45 (отличия: вилка больше по размерам, коннектор - 8 контактов)
ОПТОВОЛОКОННЫЙ КАБЕЛЬ Оптоволокно представляет из себя стеклянную или пластиковую нить, основной функцией которой является перенос света внутри себя посредством полного внутреннего отражения. Оптоволоконные кабели широко используются в телекоммуникациях, так как позволяют передавать данные на большие расстояния и с очень высокой скоростью (до нескольких Гбит/c и более).

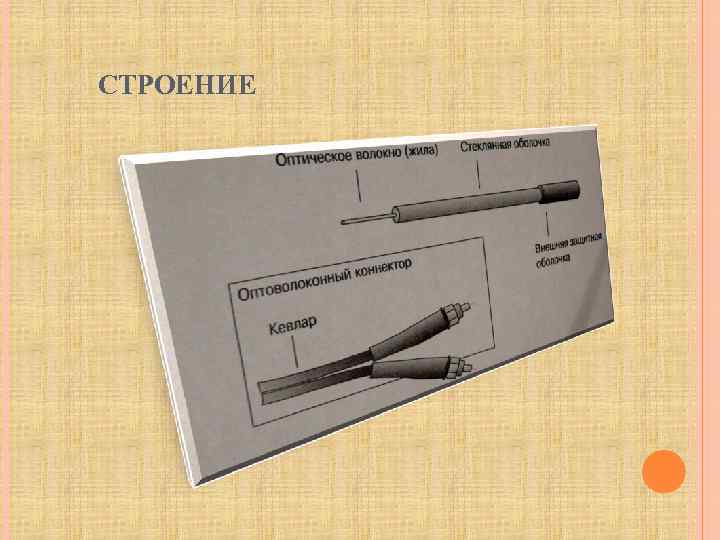

СТРОЕНИЕ

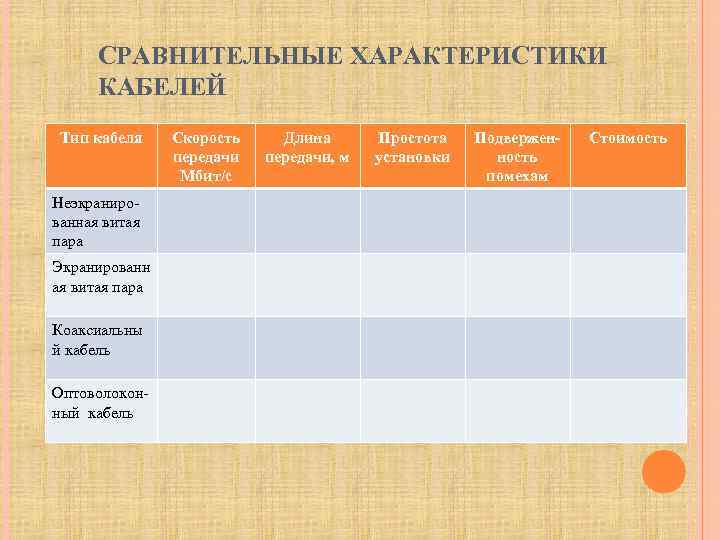

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ КАБЕЛЕЙ Тип кабеля Неэкранированная витая пара Экранированн ая витая пара Коаксиальны й кабель Оптоволоконный кабель Скорость передачи Мбит/с Длина передачи, м Простота установки Подверженность помехам Стоимость
