Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности Аналоговые и гибридные ТСНР

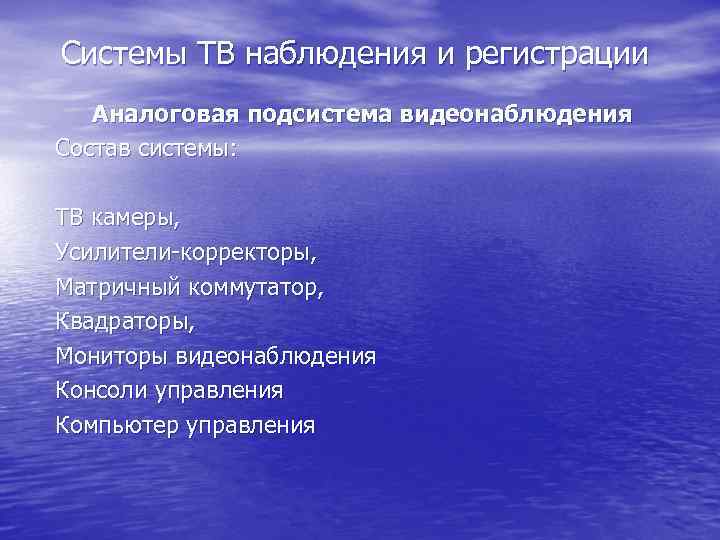

Системы ТВ наблюдения и регистрации Аналоговая подсистема видеонаблюдения Состав системы: ТВ камеры, Усилители-корректоры, Матричный коммутатор, Квадраторы, Мониторы видеонаблюдения Консоли управления Компьютер управления

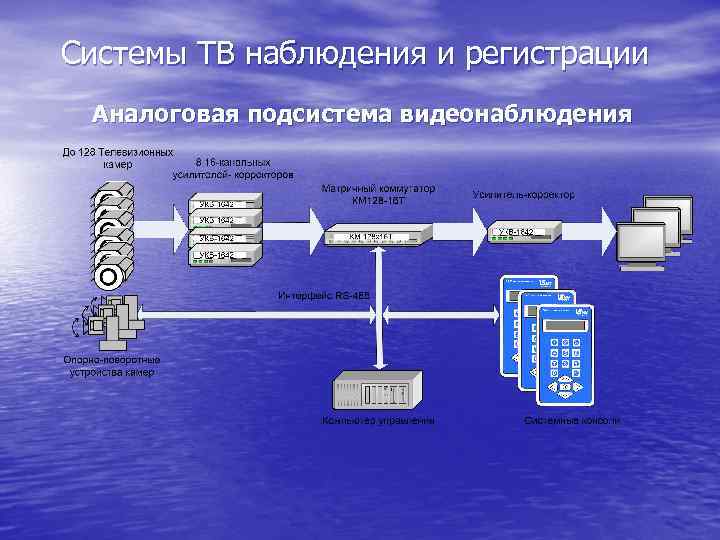

Системы ТВ наблюдения и регистрации Аналоговая подсистема видеонаблюдения

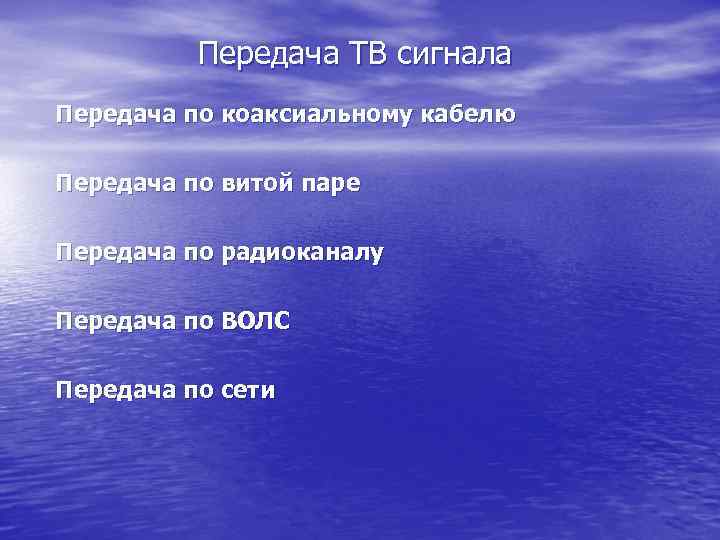

Передача ТВ сигнала Передача по коаксиальному кабелю Передача по витой паре Передача по радиоканалу Передача по ВОЛС Передача по сети

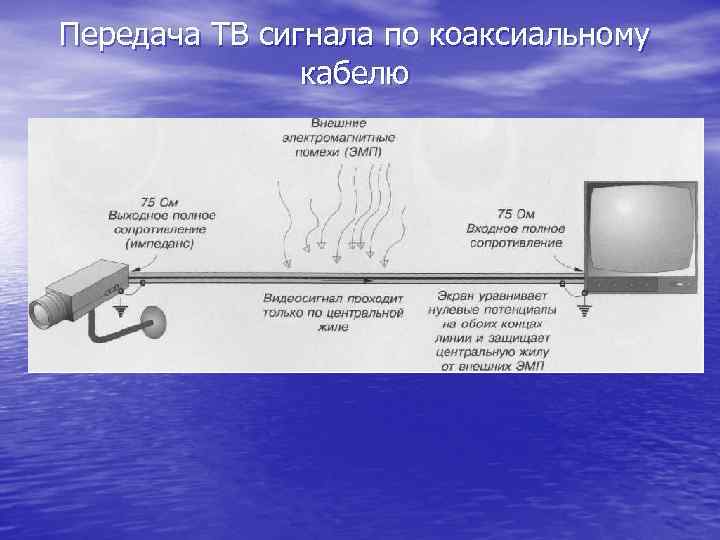

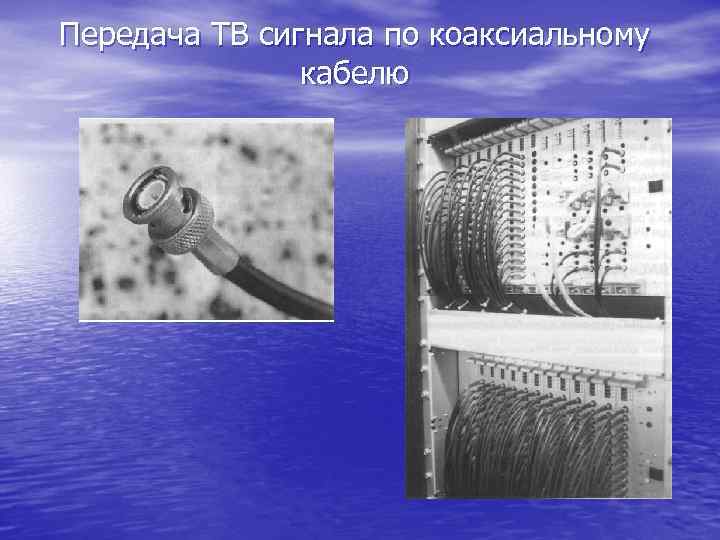

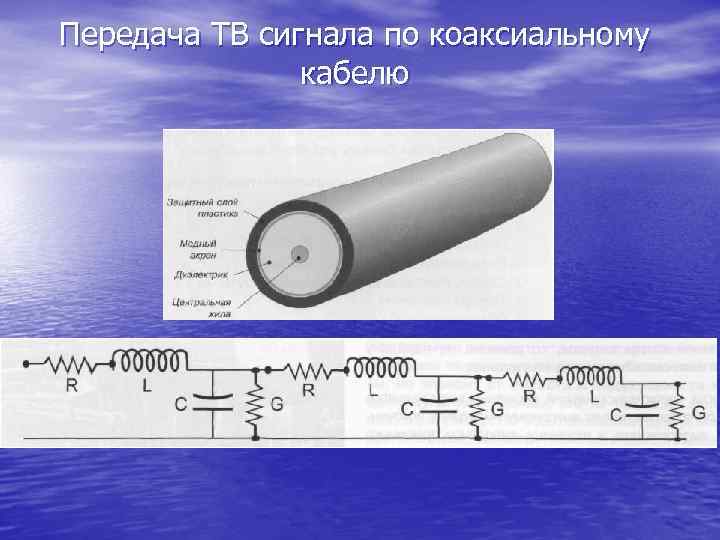

Передача ТВ сигнала по коаксиальному кабелю

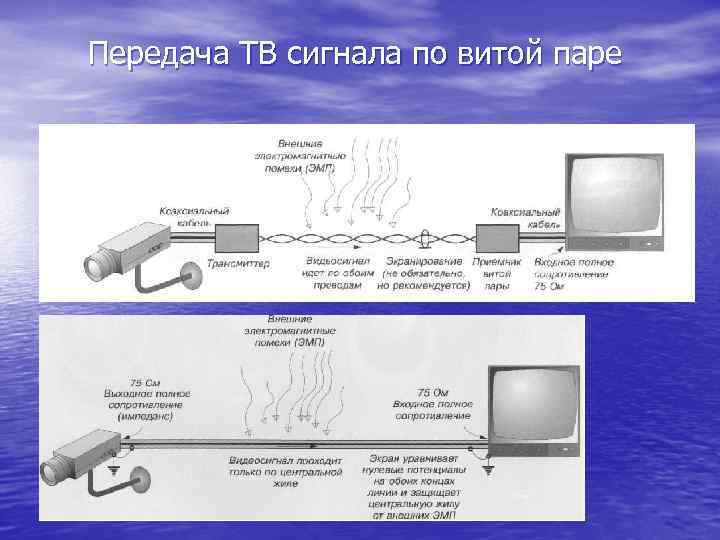

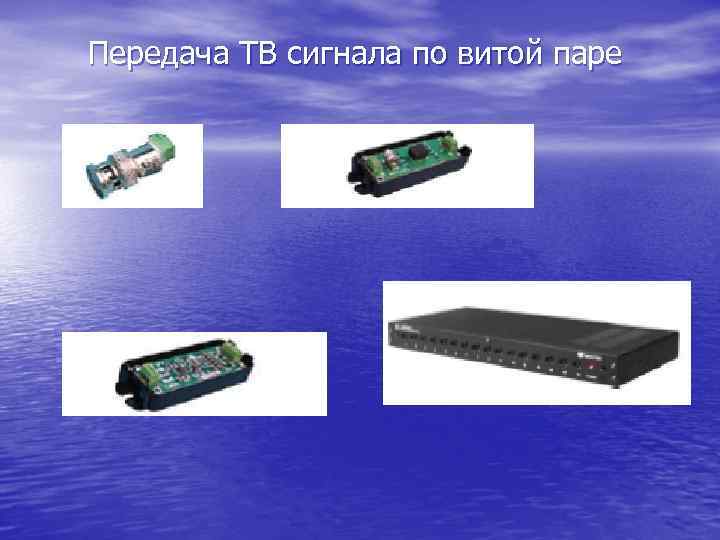

Передача ТВ сигнала по витой паре

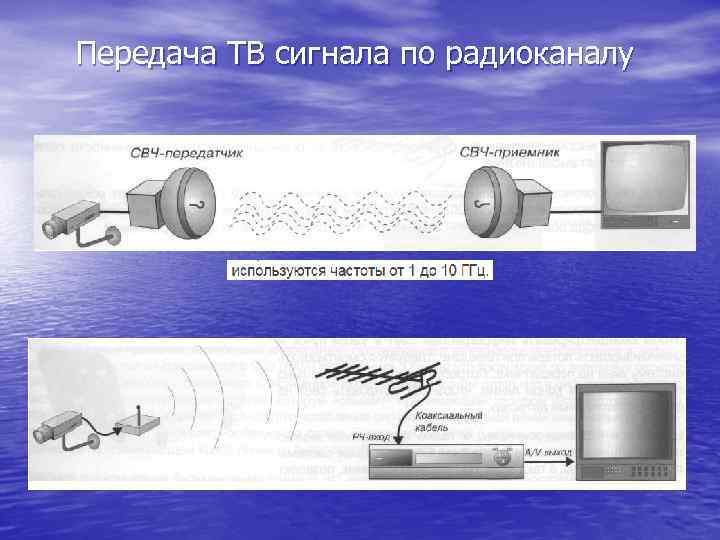

Передача ТВ сигнала по радиоканалу

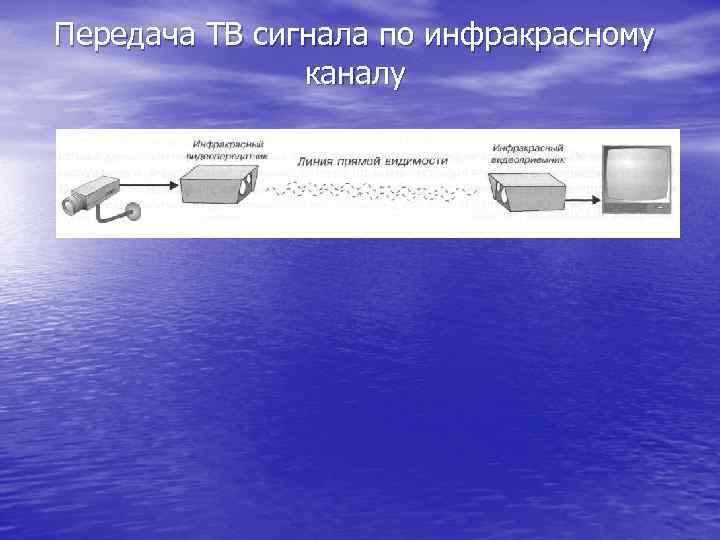

Передача ТВ сигнала по инфракрасному каналу

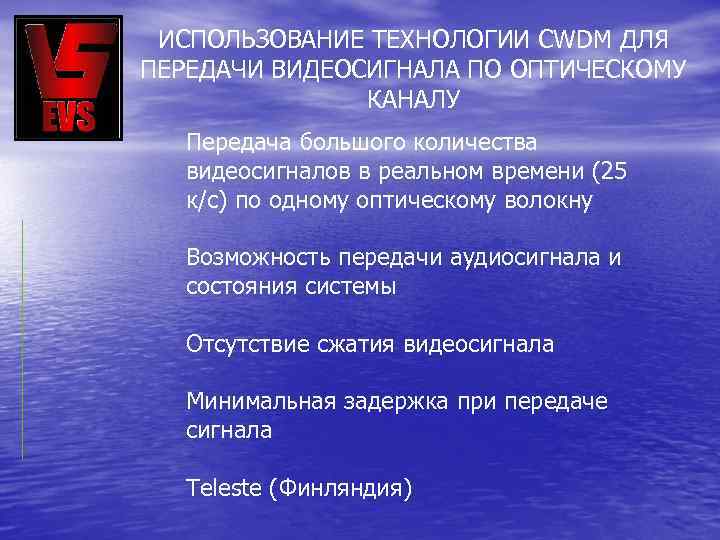

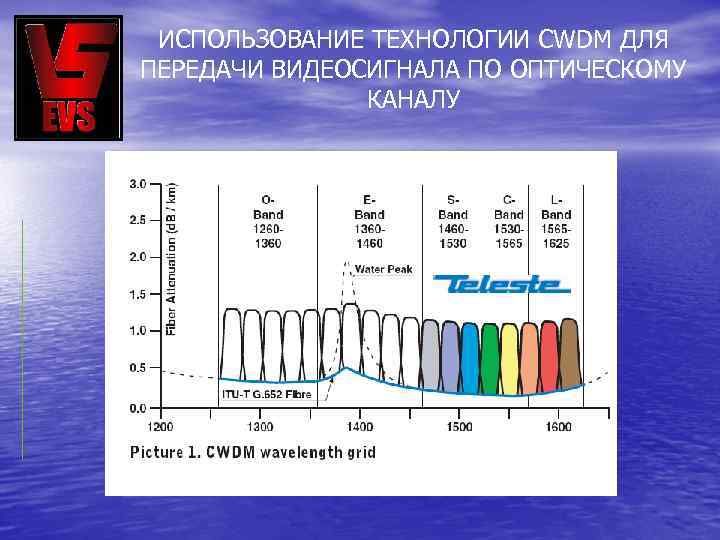

ИСПОЛЬЗОВАНИЕ ТЕХНОЛОГИИ CWDM ДЛЯ ПЕРЕДАЧИ ВИДЕОСИГНАЛА ПО ОПТИЧЕСКОМУ КАНАЛУ Передача большого количества видеосигналов в реальном времени (25 к/с) по одному оптическому волокну Возможность передачи аудиосигнала и состояния системы Отсутствие сжатия видеосигнала Минимальная задержка при передаче сигнала Teleste (Финляндия)

ИСПОЛЬЗОВАНИЕ ТЕХНОЛОГИИ CWDM ДЛЯ ПЕРЕДАЧИ ВИДЕОСИГНАЛА ПО ОПТИЧЕСКОМУ КАНАЛУ

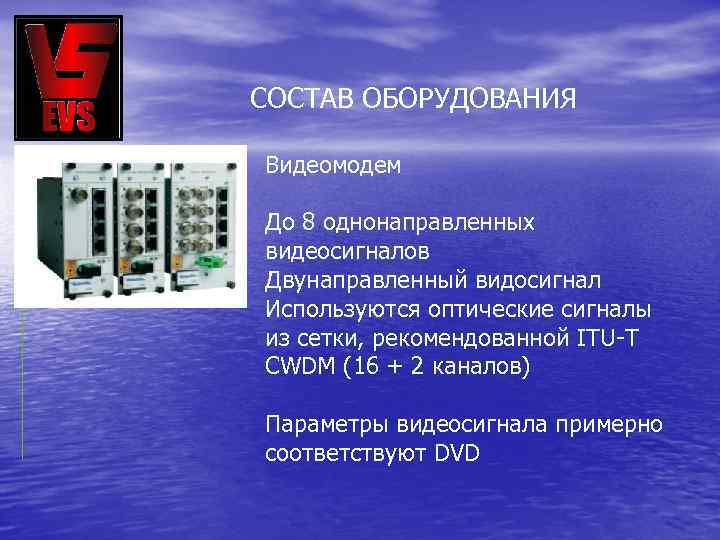

СОСТАВ ОБОРУДОВАНИЯ Видеомодем До 8 однонаправленных видеосигналов Двунаправленный видосигнал Используются оптические сигналы из сетки, рекомендованной ITU-T CWDM (16 + 2 каналов) Параметры видеосигнала примерно соответствуют DVD

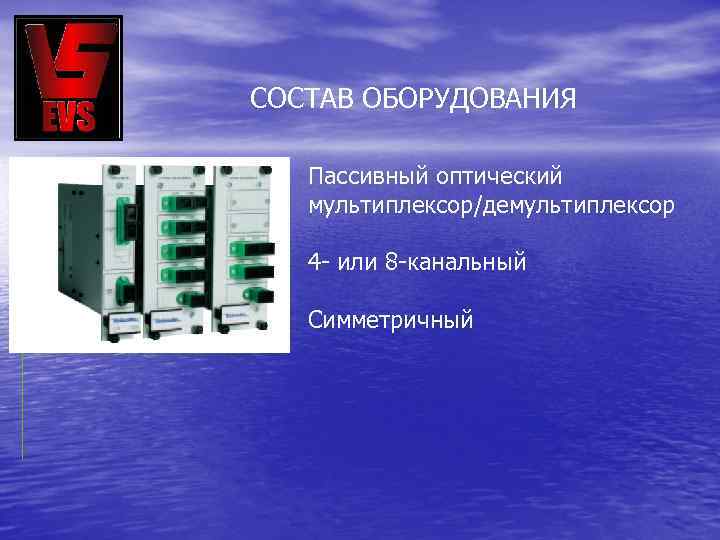

СОСТАВ ОБОРУДОВАНИЯ Пассивный оптический мультиплексор/демультиплексор 4 - или 8 -канальный Симметричный

СОСТАВ ОБОРУДОВАНИЯ Оптический трансивер Конвертирует каналы CWDM в стандарт 1310 или 1550 нм STM-4 Коммутатор Ethernet 8 портов 10/100 Base-TX Оптический порт 100 Base-FX

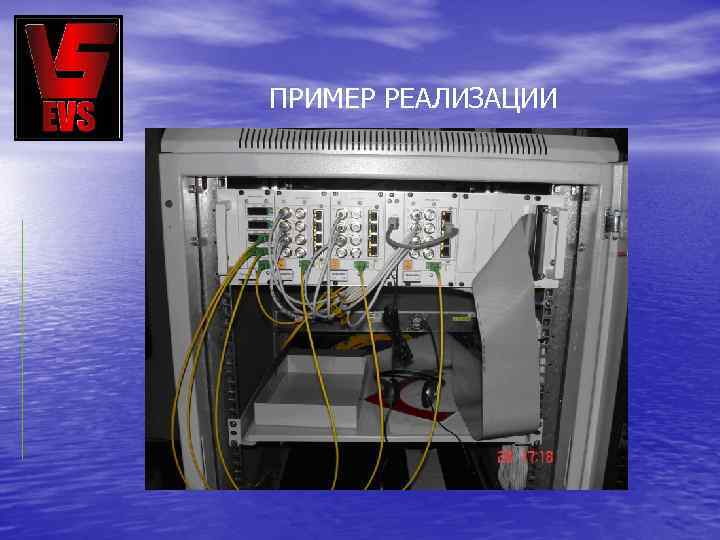

ПРИМЕР РЕАЛИЗАЦИИ

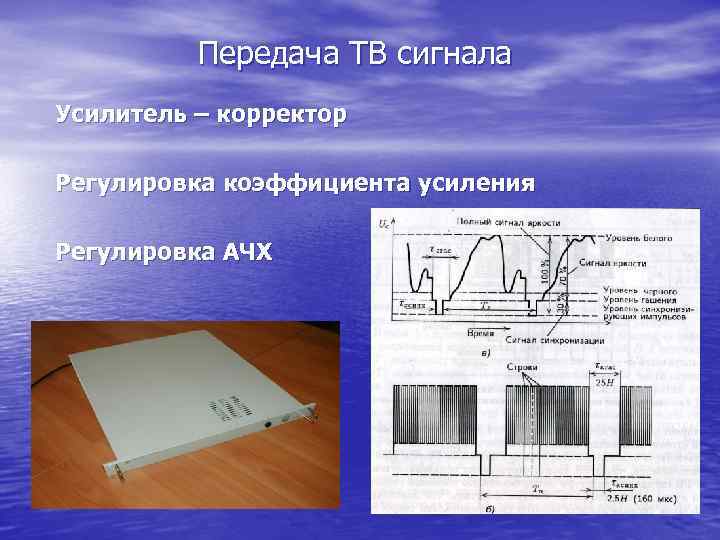

Передача ТВ сигнала Усилитель – корректор Регулировка коэффициента усиления Регулировка АЧХ

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности МАТРИЧНЫЙ КОММУТАТОР 128, 64 или 32 видеовхода 16 видеовыходов Титры Контроль наличия видеосигналов Интерфейс RS-485 Каскадирование

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности Каскадирование

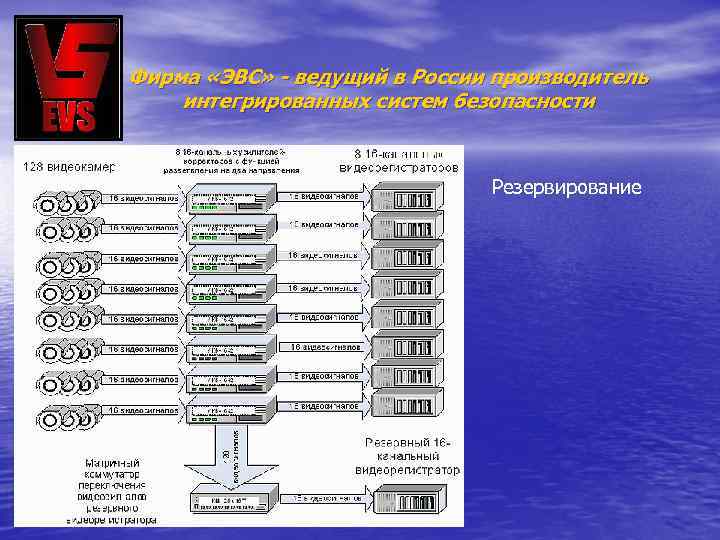

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности Резервирование

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности СИСТЕМНАЯ КОНСОЛЬ Настольная конструкция Клавиатура и ЖК дисплей Интерфейс RS-485 Дополнительные возможности

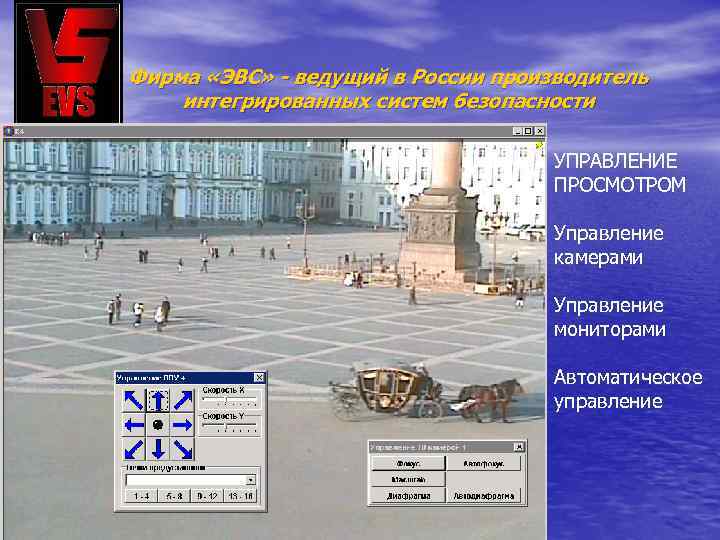

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности УПРАВЛЕНИЕ ПРОСМОТРОМ Управление камерами Управление мониторами Автоматическое управление

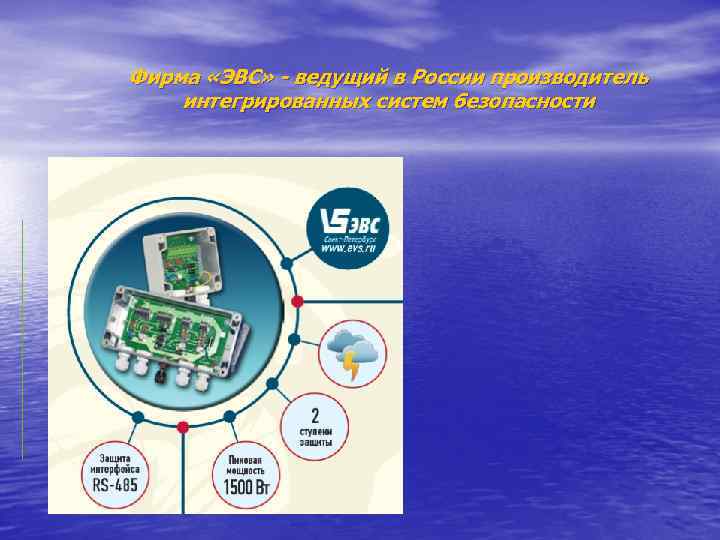

Фирма «ЭВС» - ведущий в России производитель интегрированных систем безопасности

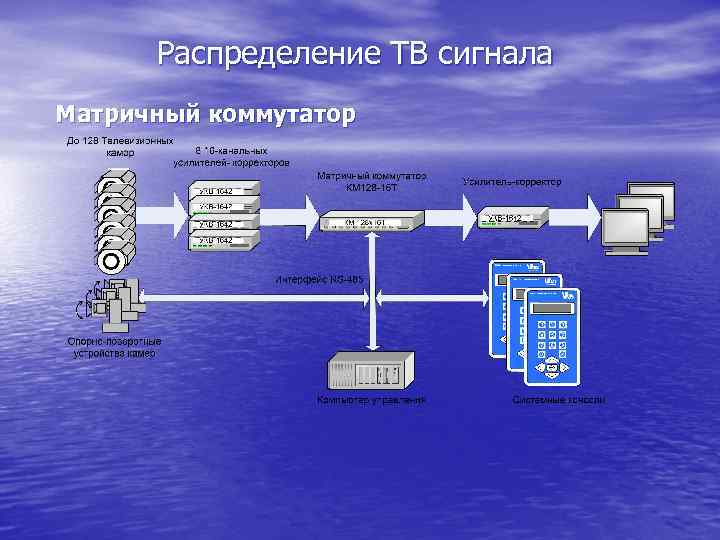

Распределение ТВ сигнала Матричный коммутатор

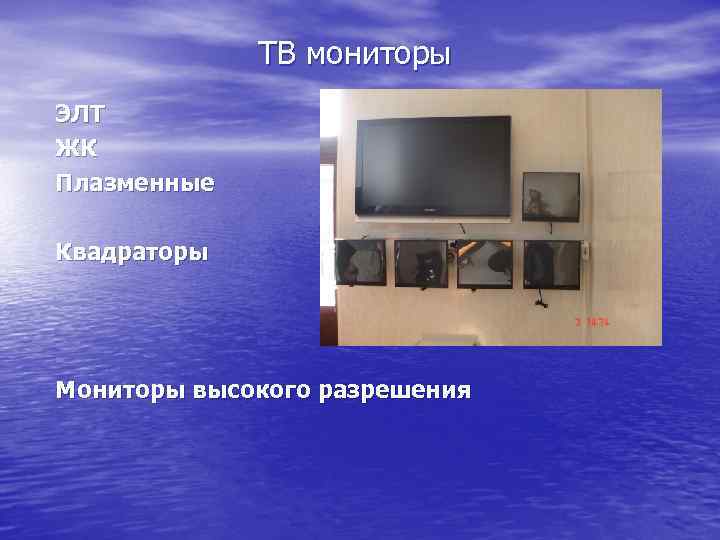

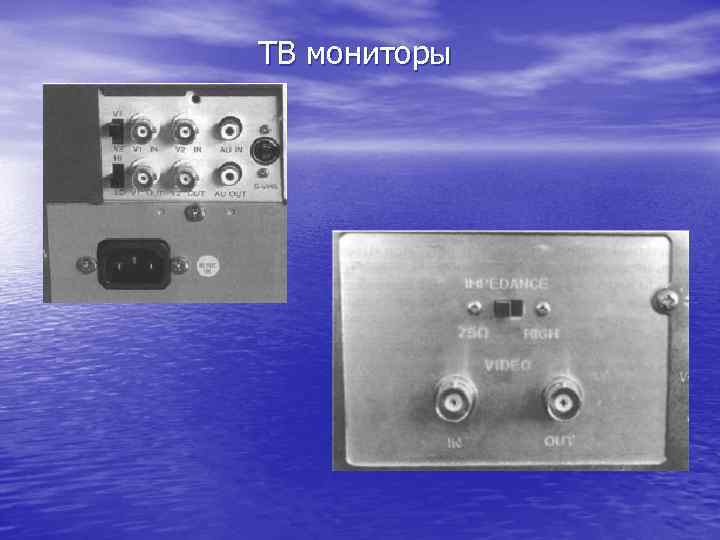

ТВ мониторы ЭЛТ ЖК Плазменные Квадраторы Мониторы высокого разрешения

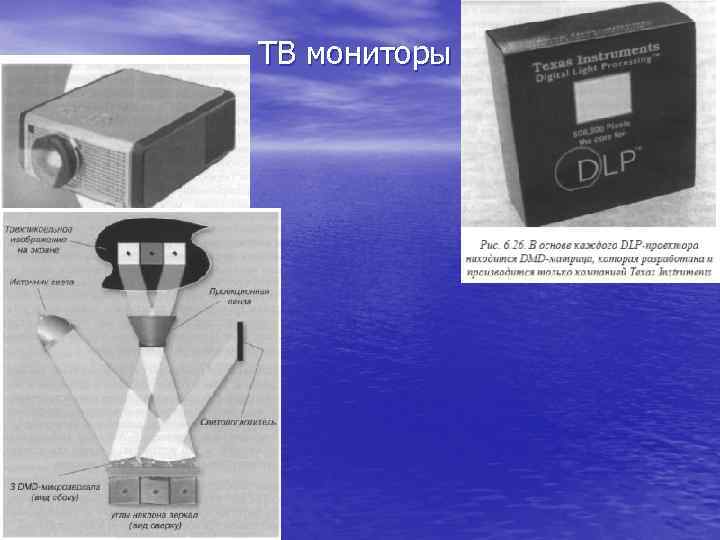

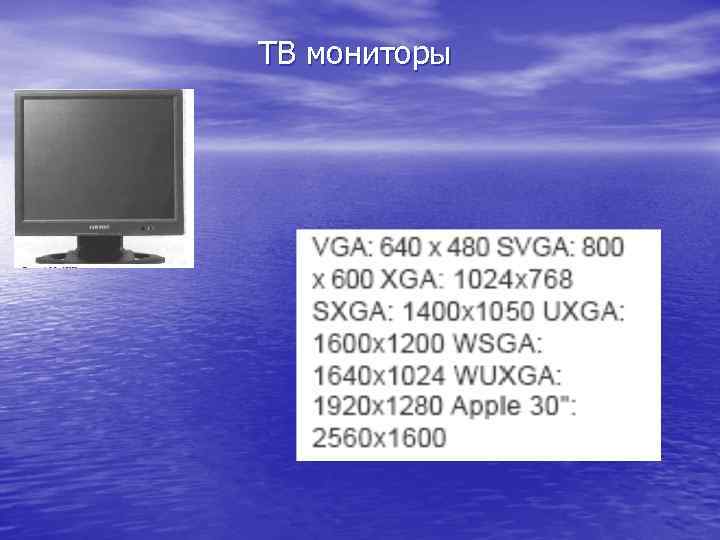

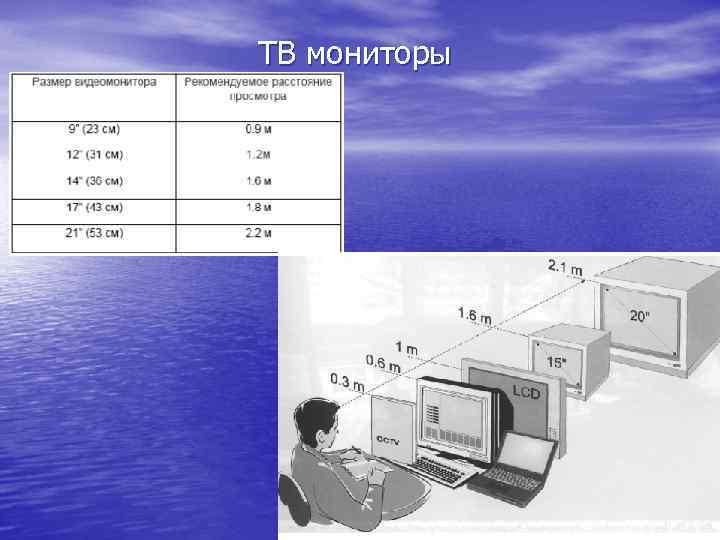

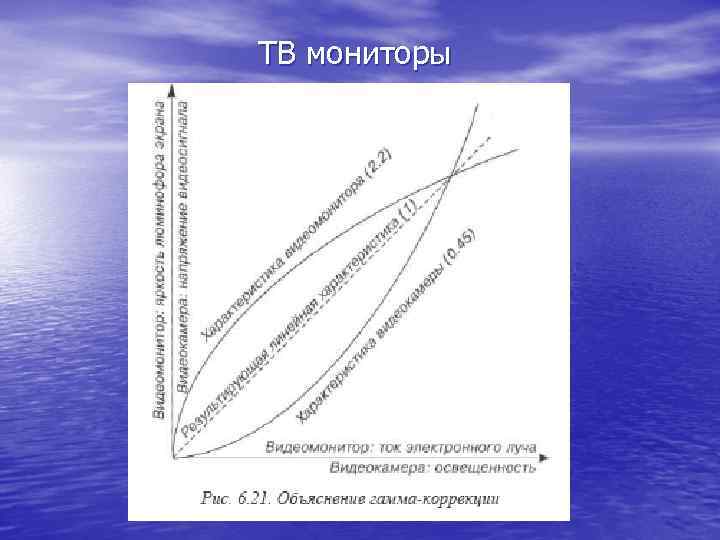

ТВ мониторы

Распределение ТВ сигнала Матричный коммутатор

Современные методы записи и воспроизведения видеоинформации Аналоговые: • Магнитная видеозапись Цифровые: • Магнитная видеозапись (ленты, диски) • Оптическая видеозапись • Запись на твердотельные носители

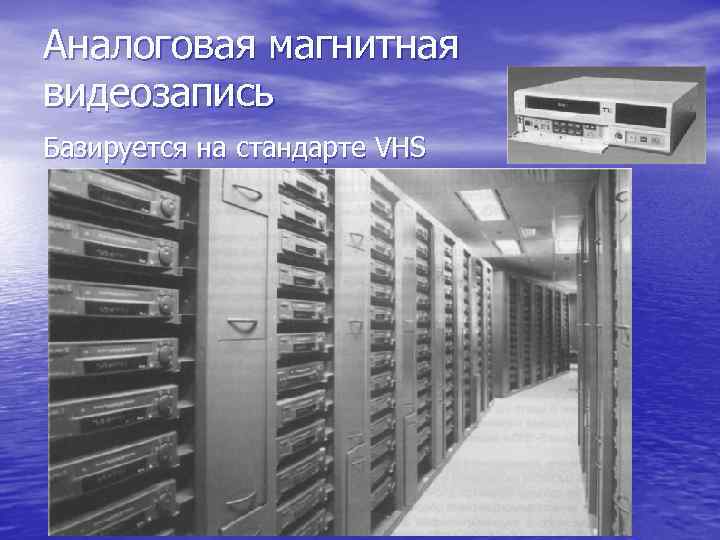

Аналоговая магнитная видеозапись Базируется на стандарте VHS

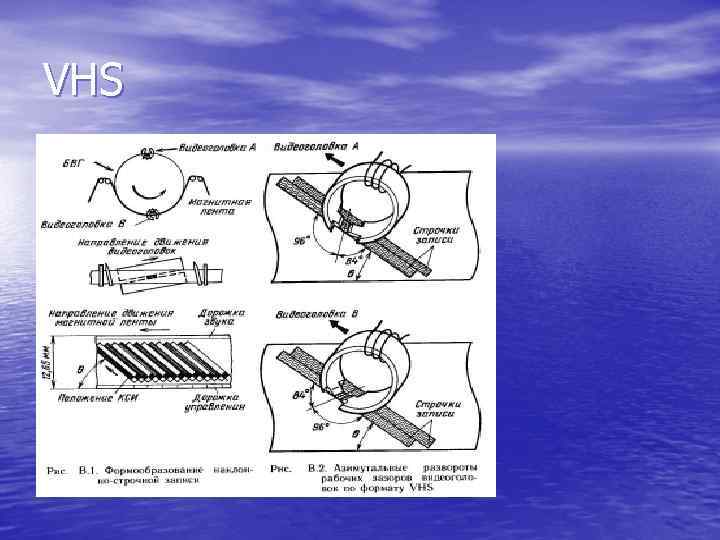

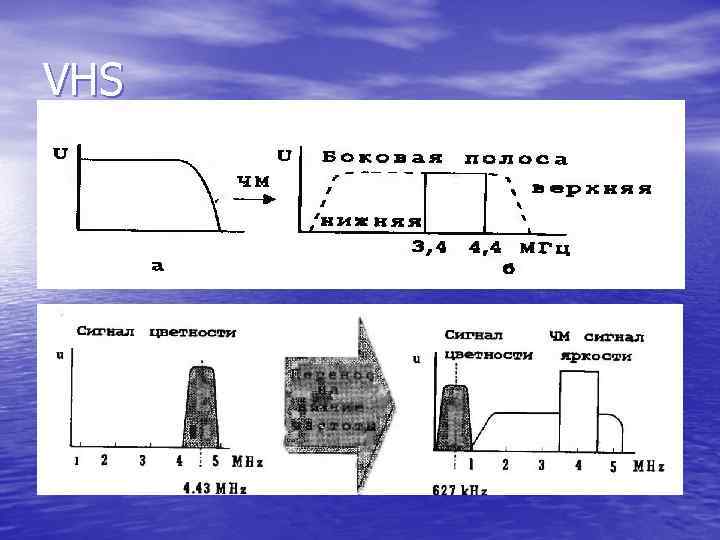

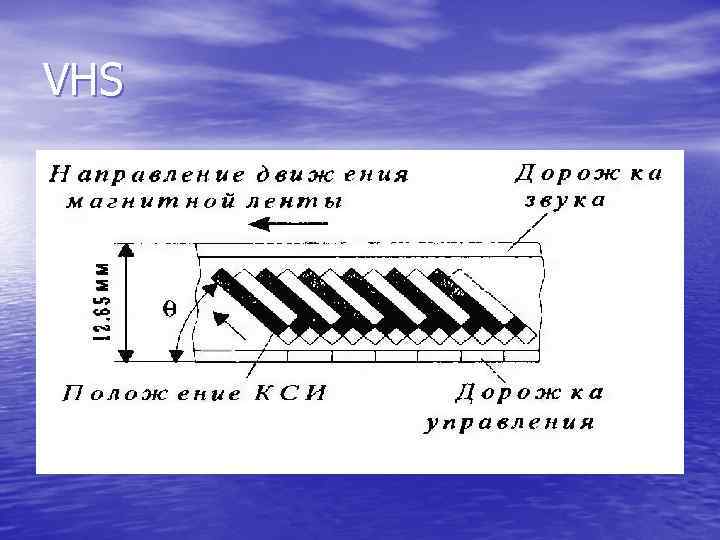

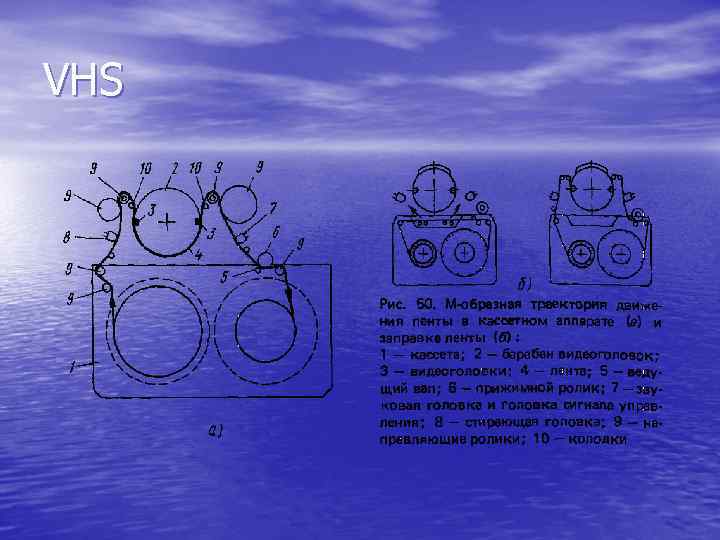

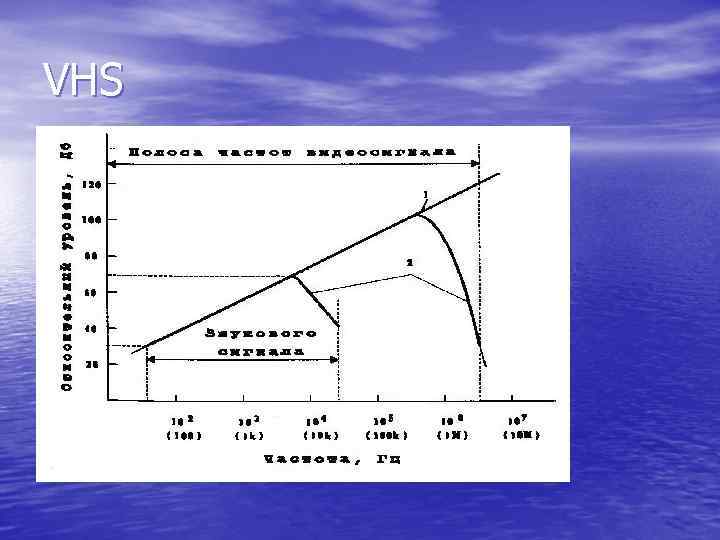

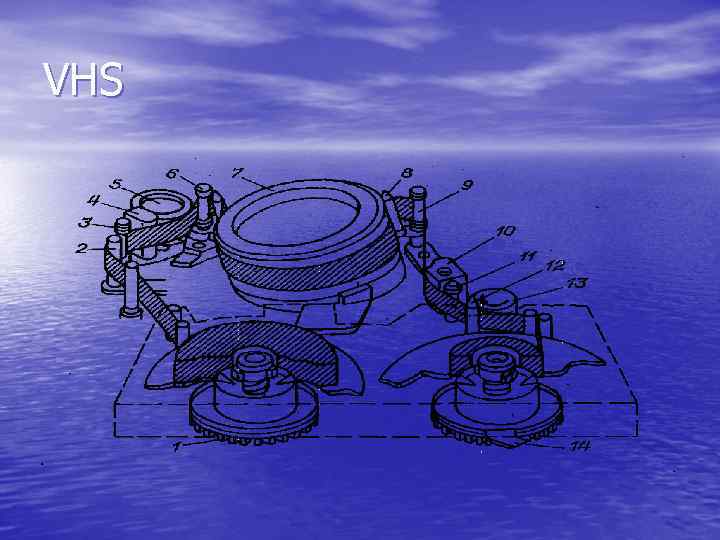

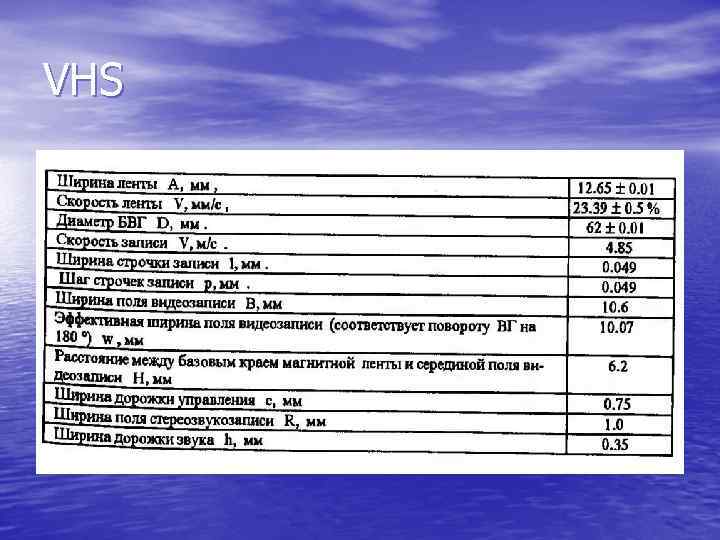

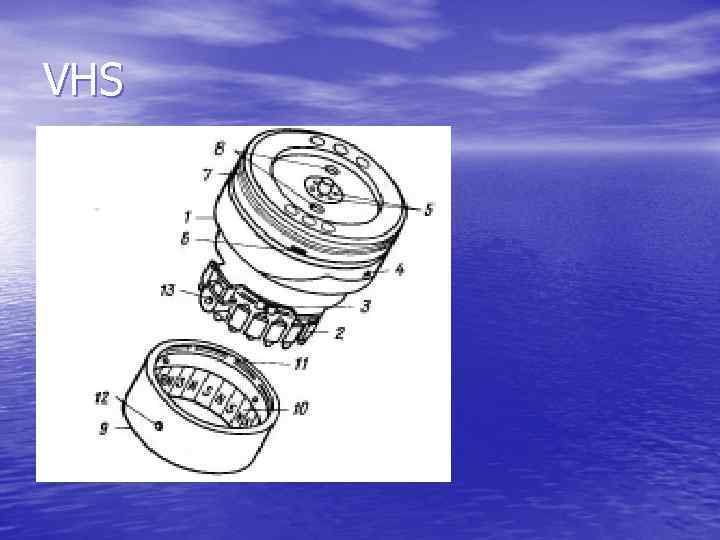

VHS VHS

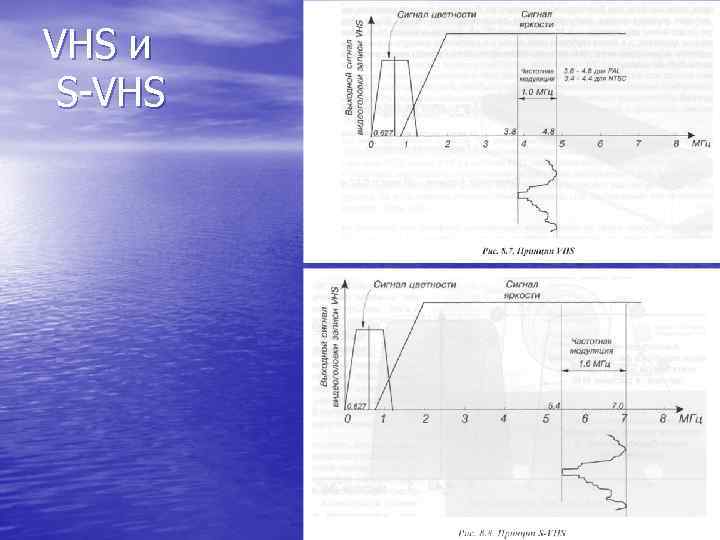

VHS и S-VHS

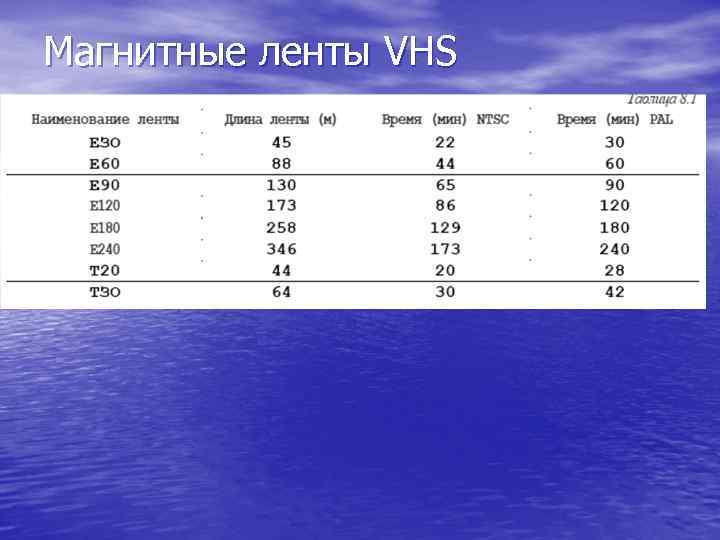

Магнитные ленты VHS

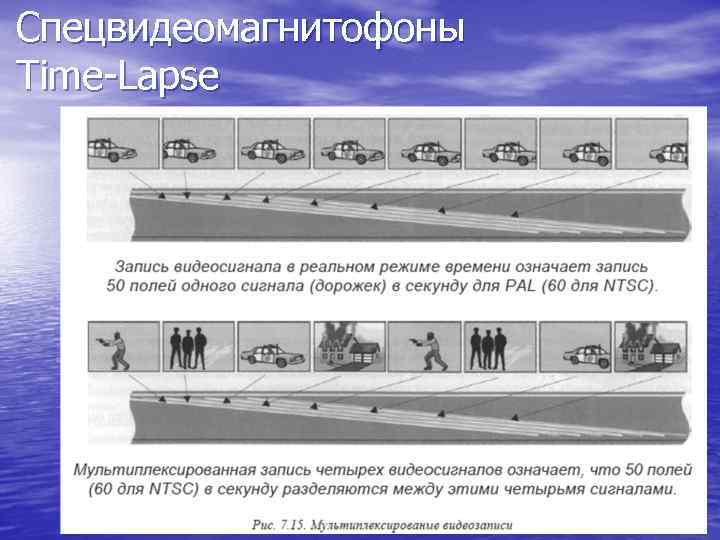

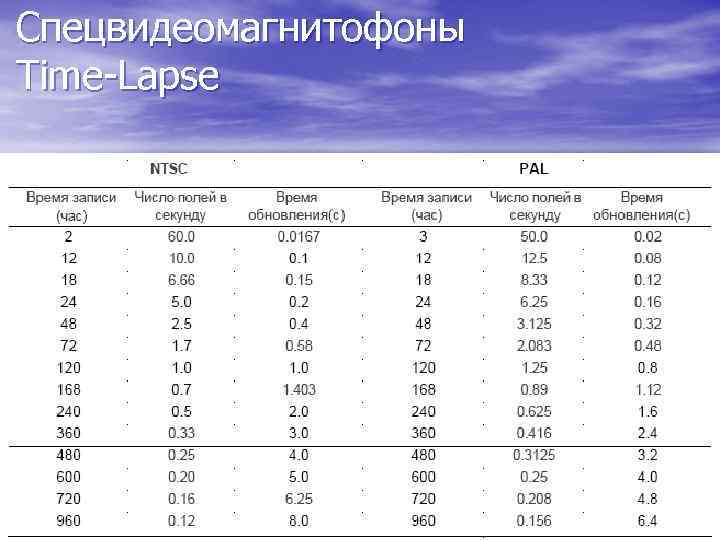

Спецвидеомагнитофоны Time-Lapse

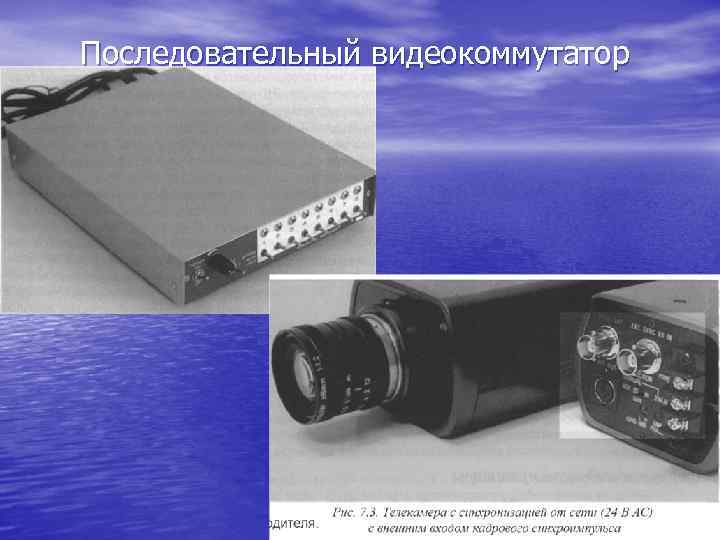

Последовательный видеокоммутатор

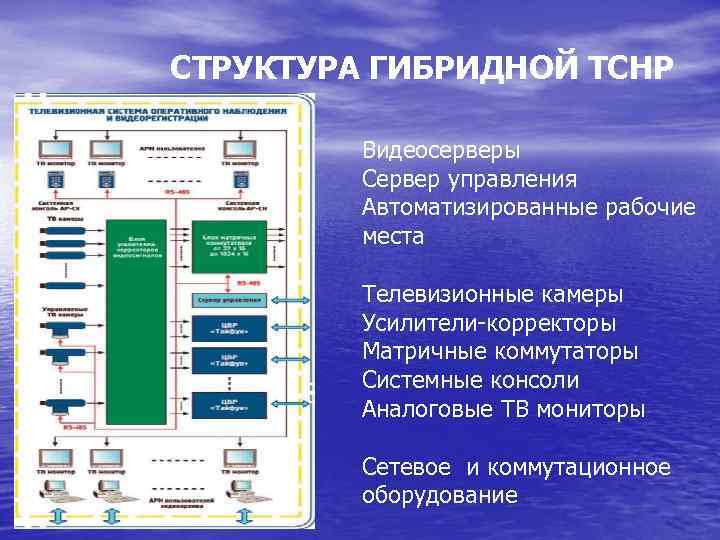

СТРУКТУРА ГИБРИДНОЙ ТСНР Видеосерверы Сервер управления Автоматизированные рабочие места Телевизионные камеры Усилители-корректоры Матричные коммутаторы Системные консоли Аналоговые ТВ мониторы Сетевое и коммутационное оборудование

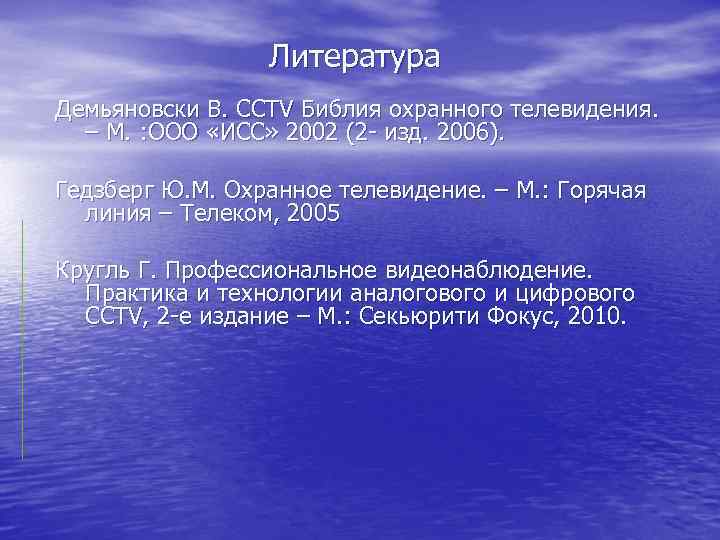

Литература Демьяновски В. ССТV Библия охранного телевидения. – М. : ООО «ИСС» 2002 (2 - изд. 2006). Гедзберг Ю. М. Охранное телевидение. – М. : Горячая линия – Телеком, 2005 Кругль Г. Профессиональное видеонаблюдение. Практика и технологии аналогового и цифрового CCTV, 2 -е издание – М. : Секьюрити Фокус, 2010.
