ФИНИШНЫЕ МЕТОДЫ ОБРАБОТКИ

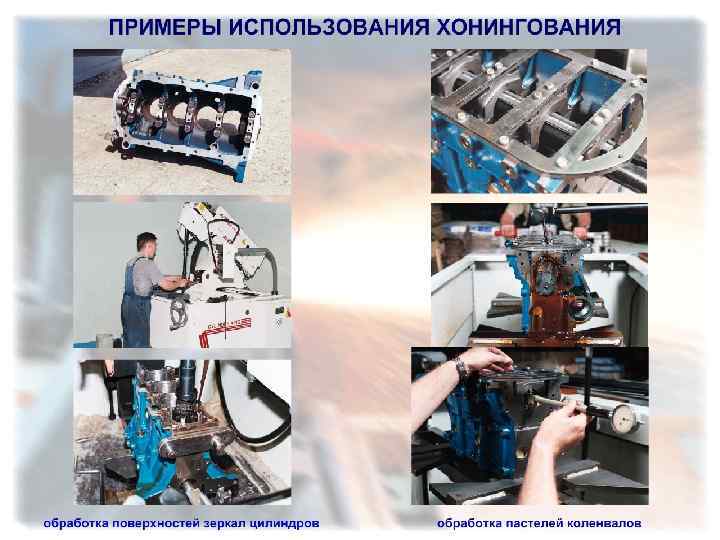

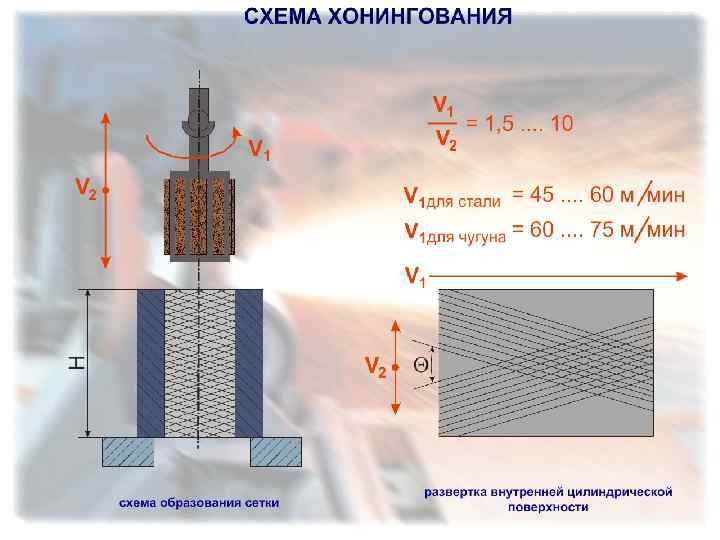

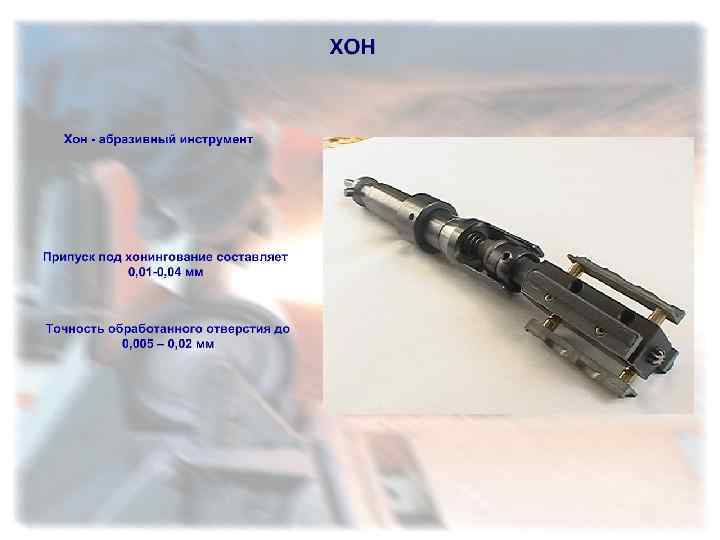

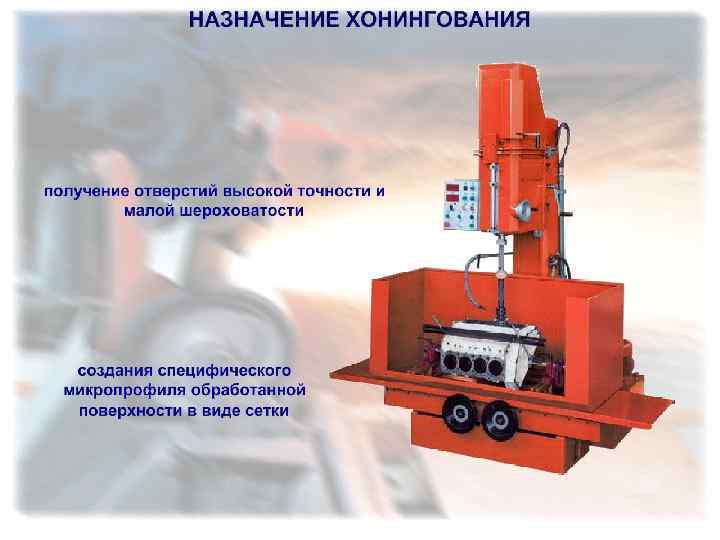

ФИНИШНЫЕ МЕТОДЫ ОБРАБОТКИ • • 1. Хонингование 2. Притирка (доводка) 3. Суперфиниш 4. Полирование

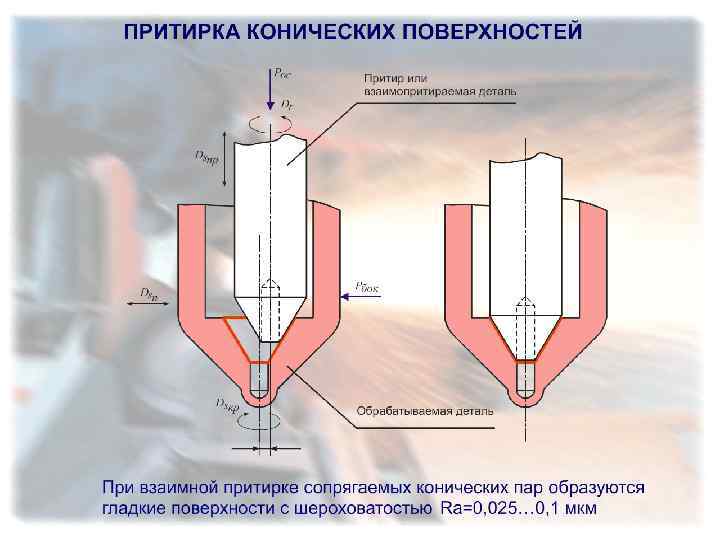

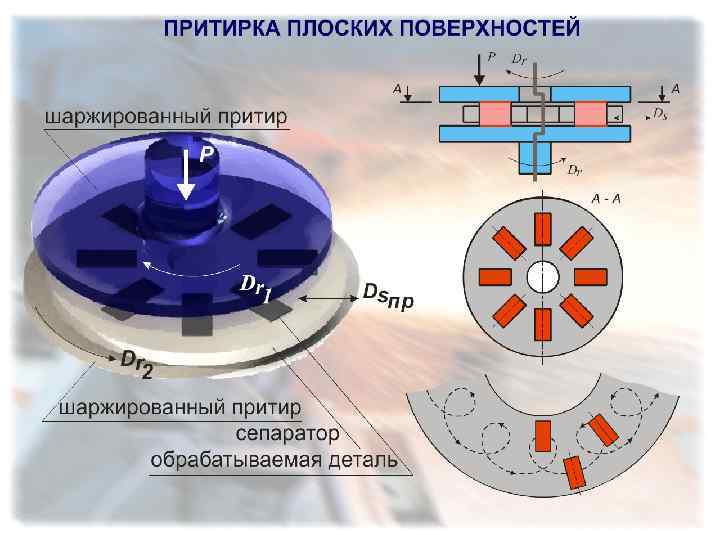

ПРИТИРКА (ДОВОДКА) Притирка (доводка) - процесс обработки поверхностей деталей с помощью инструментов - притиров и абразивных паст Притирка – 2 поверхности Доводка – 1 поверхность Обрабатываются: - плоские; - цилиндрические; - конические поверхности Притир: - серый чугун; - бронза; - стекло; - дерево; Притир. паста: - ПАВ - олеиновая или стеариновая кислоты; - абразивный порошок Результат: Ra=0, 01 IT=1 Опорн. поверхн. 96 -98%

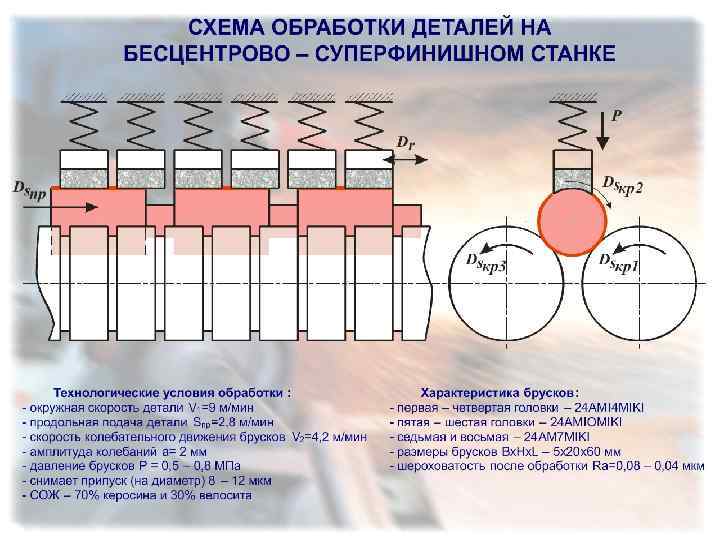

СУПЕРФИНИШНАЯ ОБРАБОТКА Dr P DS пр DS кр P=const=0, 3 МПа max a = 2… 5 мм f = 500… 2000 дв. х/мин Сверхтонкая абразивная обработка наружных и внутренних цилиндрических, конических и плоских поверхностей заготовок колеблющимися брусками Исправляется неплоскостность и волнистость. Увеличивается площадь опорной поверхности (до 90%) Припуск на обработку – 2 … 20 мкм Ra=0, 16… 0, 02 мкм IT=5… 4

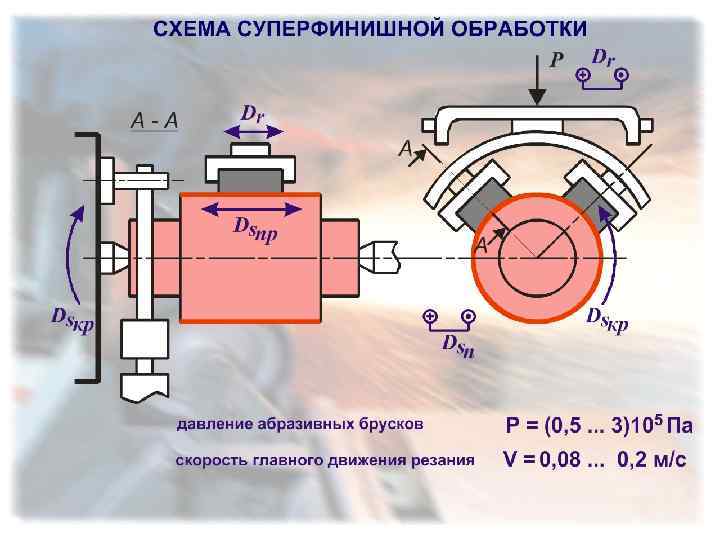

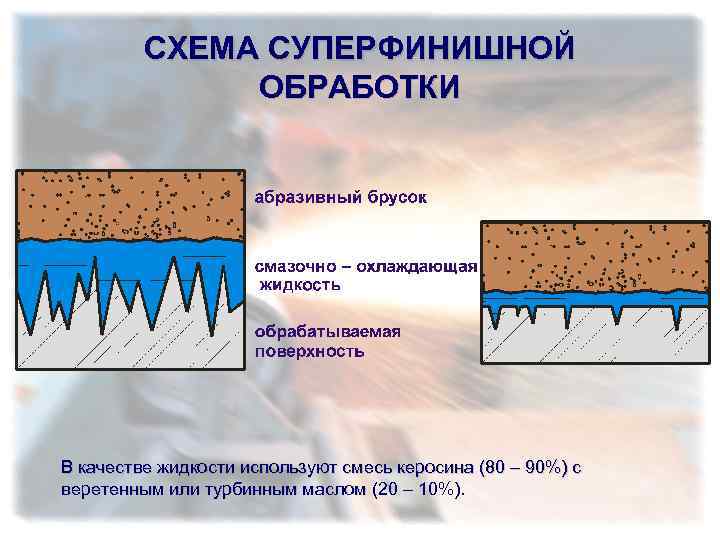

СХЕМА СУПЕРФИНИШНОЙ ОБРАБОТКИ В качестве жидкости используют смесь керосина (80 – 90%) с веретенным или турбинным маслом (20 – 10%).

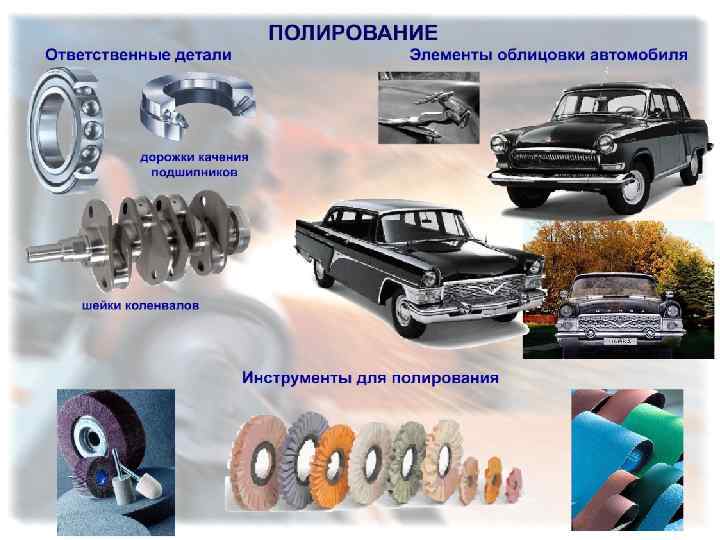

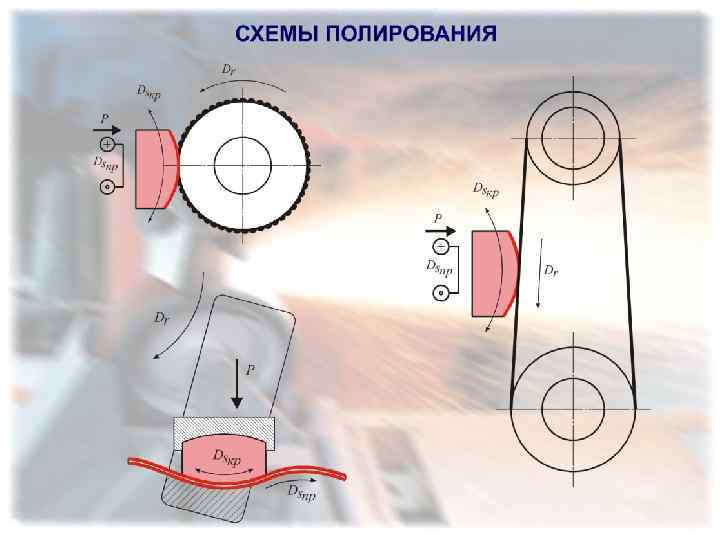

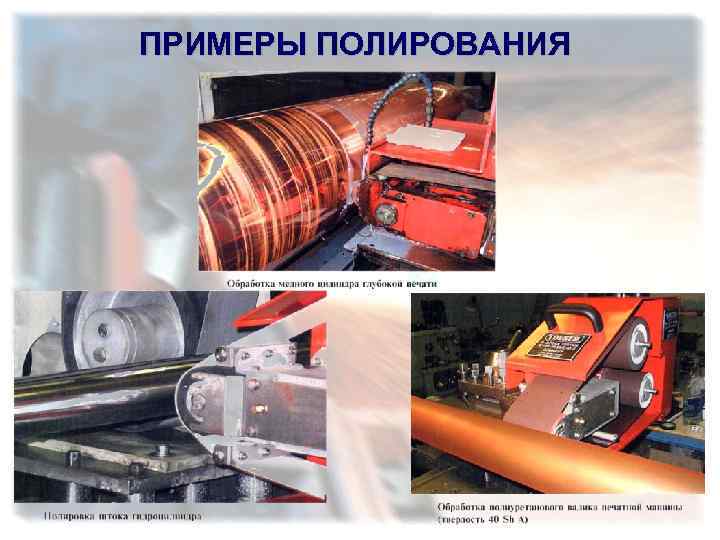

ПРИМЕРЫ ПОЛИРОВАНИЯ
