ФИНАНСОВО-ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ ИНФОРМАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ ФАКУЛЬТЕТ Кафедра информационных технологий и управляющих систем Предмет: Информатика Тема: Средства и алгоритмы представления, хранения и обработки числовой, текстовой и графической информации Лекция (продолжение) Стрельцова Г. А.

Передача информации [data transfer] — процесс переноса информации (данных) от ее источника к потребителю.

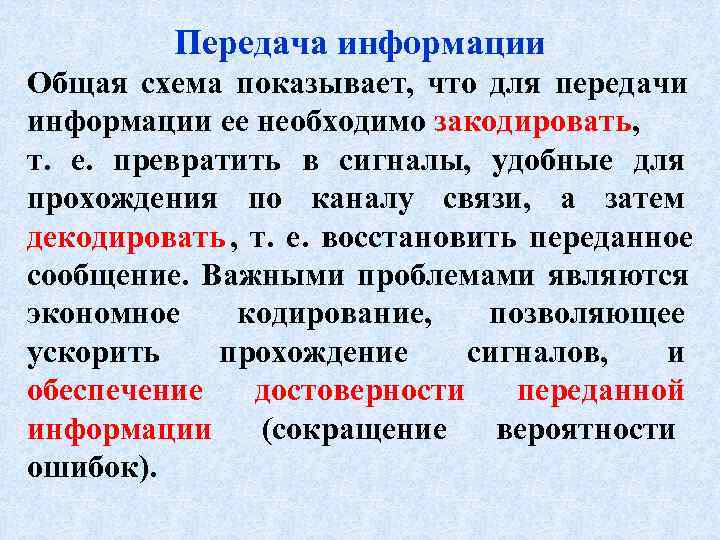

Передача информации Общая схема показывает, что для передачи информации ее необходимо закодировать, т. е. превратить в сигналы, удобные для прохождения по каналу связи, а затем декодировать , т. е. восстановить переданное сообщение. Важными проблемами являются экономное кодирование, позволяющее ускорить прохождение сигналов, и обеспечение достоверности переданной информации (сокращение вероятности ошибок).

Передача информации Информация передаётся в виде сообщений от некоторого источника информации к её приёмнику посредством канала связи между ними. Источник посылает передаваемое сообщение, которое кодируется в передаваемый сигнал. Этот сигнал посылается по каналу связи. В результате в приёмнике появляется принимаемый сигнал, который декодируется и становится принимаемым сообщением.

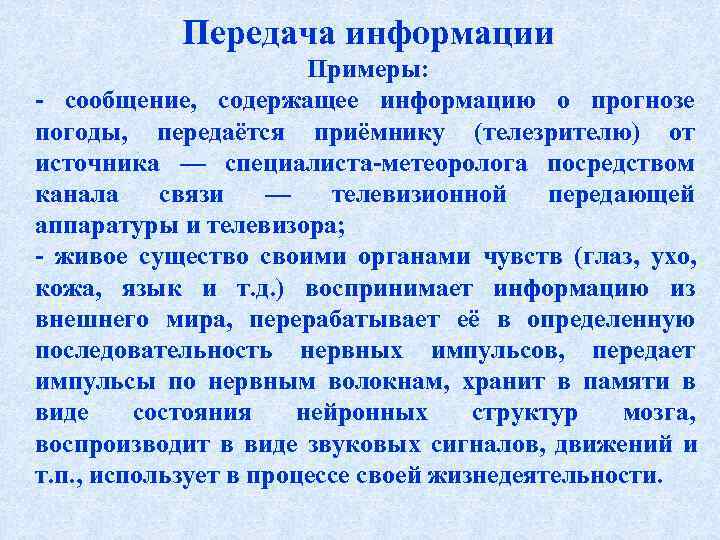

Передача информации Примеры: - сообщение, содержащее информацию о прогнозе погоды, передаётся приёмнику (телезрителю) от источника — специалиста-метеоролога посредством канала связи — телевизионной передающей аппаратуры и телевизора; - живое существо своими органами чувств (глаз, ухо, кожа, язык и т. д. ) воспринимает информацию из внешнего мира, перерабатывает её в определенную последовательность нервных импульсов, передает импульсы по нервным волокнам, хранит в памяти в виде состояния нейронных структур мозга, воспроизводит в виде звуковых сигналов, движений и т. п. , использует в процессе своей жизнедеятельности.

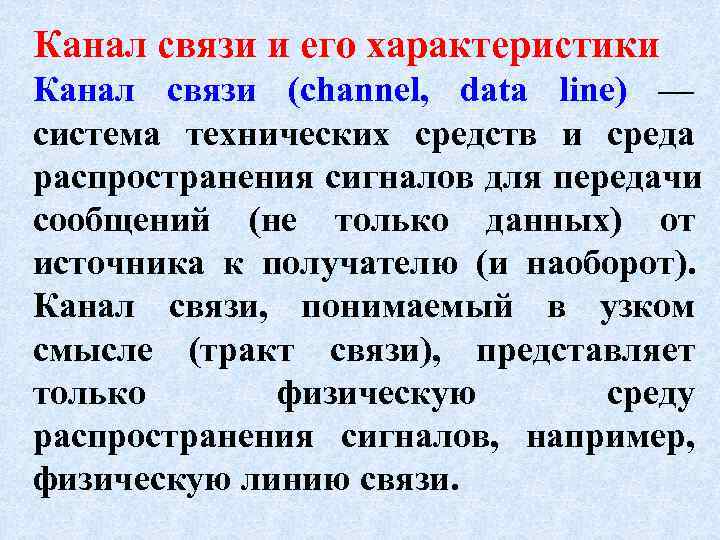

Канал связи и его характеристики Канал связи (channel, data line) — система технических средств и среда распространения сигналов для передачи сообщений (не только данных) от источника к получателю (и наоборот). Канал связи, понимаемый в узком смысле (тракт связи), представляет только физическую среду распространения сигналов, например, физическую линию связи.

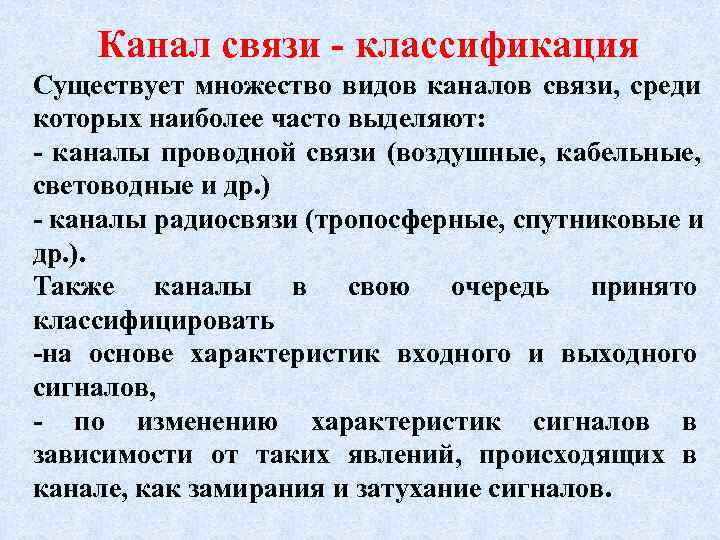

Канал связи - классификация Существует множество видов каналов связи, среди которых наиболее часто выделяют: - каналы проводной связи (воздушные, кабельные, световодные и др. ) - каналы радиосвязи (тропосферные, спутниковые и др. ). Также каналы в свою очередь принято классифицировать -на основе характеристик входного и выходного сигналов, - по изменению характеристик сигналов в зависимости от таких явлений, происходящих в канале, как замирания и затухание сигналов.

Канал связи - классификация По типу среды распространения каналы связи делятся на проводные, акустические, оптические, инфракрасные и радиоканалы. Каналы связи можно классифицировать: непрерывные (на входе и выходе канала - непрерывные сигналы), дискретные или цифровые (на входе и выходе канала - дискретные сигналы), непрерывно-дискретные (на входе канала - непрерывные сигналы, а на выходе - дискретные сигналы), дискретно-непрерывные (на входе канала - дискретные сигналы, а на выходе - непрерывные сигналы). Каналы могут быть линейными и нелинейными, временными и пространственно-временными. Возможна классификация каналов связи по диапазону частот.

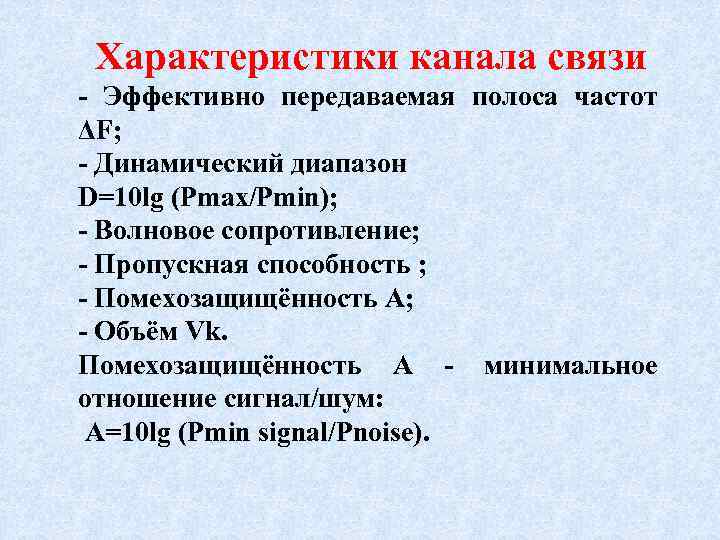

Характеристики канала связи - Эффективно передаваемая полоса частот ΔF; - Динамический диапазон D=10 lg (Pmax/Pmin); - Волновое сопротивление; - Пропускная способность ; - Помехозащищённость A; - Объём Vk. Помехозащищённость A - минимальное отношение сигнал/шум: A=10 lg (Pmin signal/Pnoise).

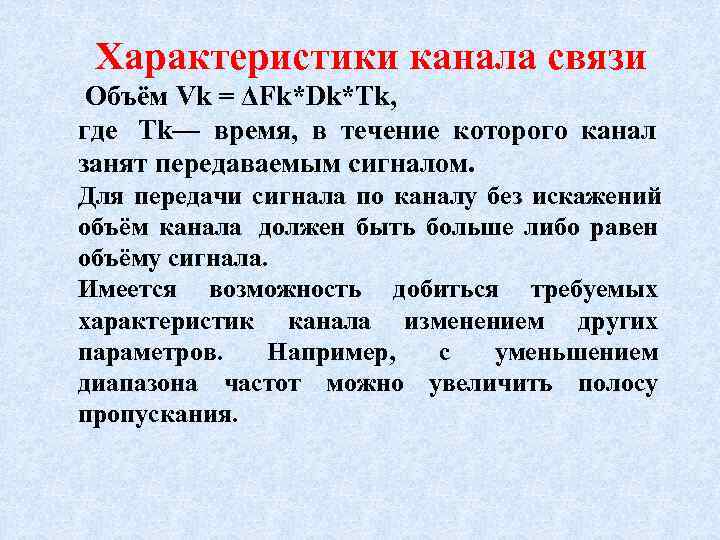

Характеристики канала связи Объём Vk = ΔFk*Dk*Tk, где Tk— время, в течение которого канал занят передаваемым сигналом. Для передачи сигнала по каналу без искажений объём канала должен быть больше либо равен объёму сигнала. Имеется возможность добиться требуемых характеристик канала изменением других параметров. Например, с уменьшением диапазона частот можно увеличить полосу пропускания.

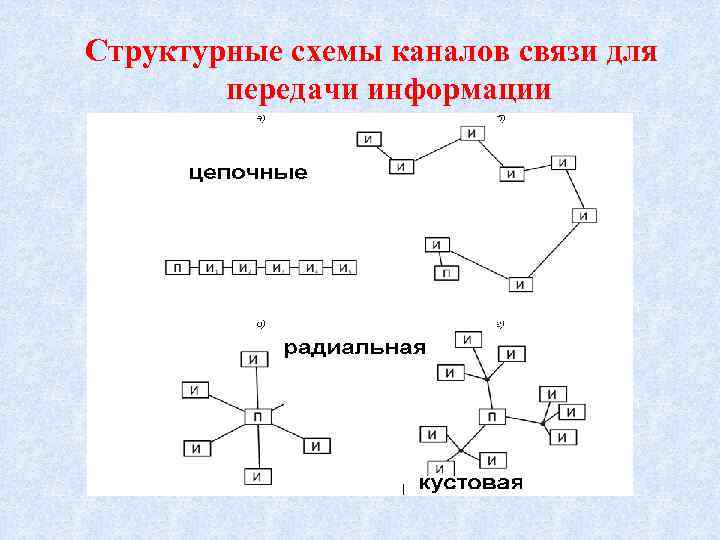

Структурные схемы каналов связи для передачи информации

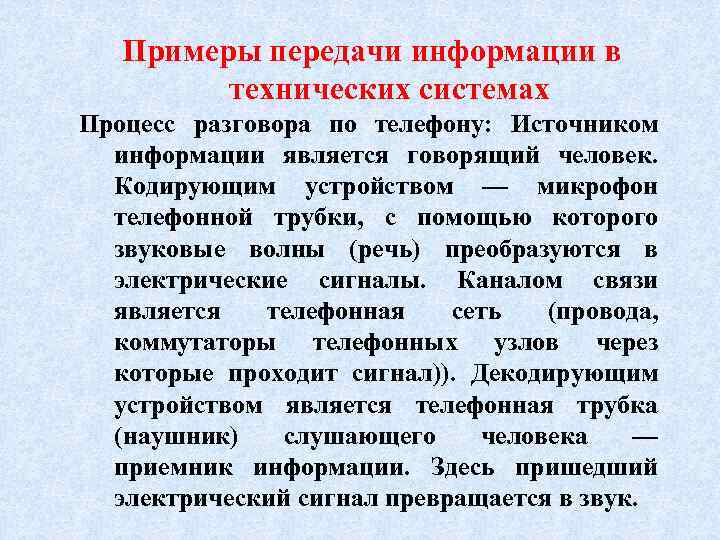

Примеры передачи информации в технических системах Процесс разговора по телефону: Источником информации является говорящий человек. Кодирующим устройством — микрофон телефонной трубки, с помощью которого звуковые волны (речь) преобразуются в электрические сигналы. Каналом связи является телефонная сеть (провода, коммутаторы телефонных узлов через которые проходит сигнал)). Декодирующим устройством является телефонная трубка (наушник) слушающего человека — приемник информации. Здесь пришедший электрический сигнал превращается в звук.
