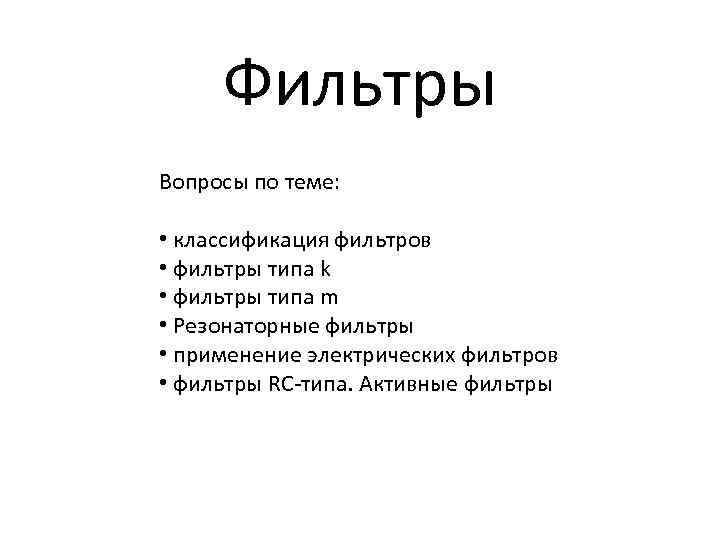

Фильтры Вопросы по теме: • классификация фильтров • фильтры типа k • фильтры типа m • Резонаторные фильтры • применение электрических фильтров • фильтры RC-типа. Активные фильтры

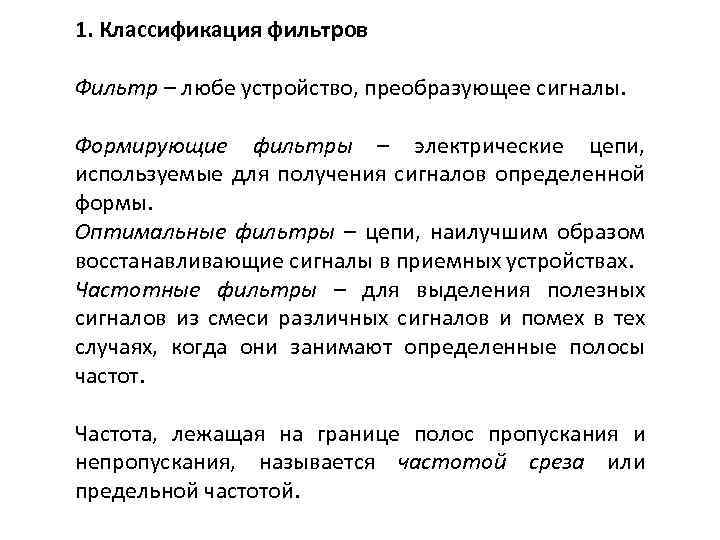

1. Классификация фильтров Фильтр – любе устройство, преобразующее сигналы. Формирующие фильтры – электрические цепи, используемые для получения сигналов определенной формы. Оптимальные фильтры – цепи, наилучшим образом восстанавливающие сигналы в приемных устройствах. Частотные фильтры – для выделения полезных сигналов из смеси различных сигналов и помех в тех случаях, когда они занимают определенные полосы частот. Частота, лежащая на границе полос пропускания и непропускания, называется частотой среза или предельной частотой.

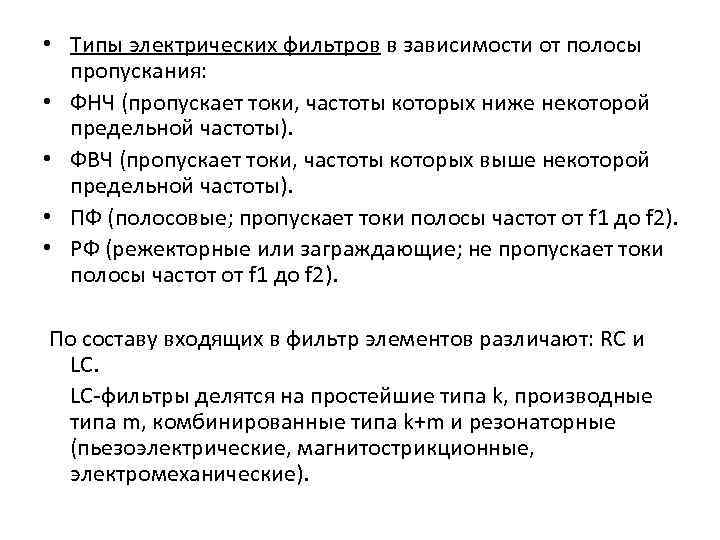

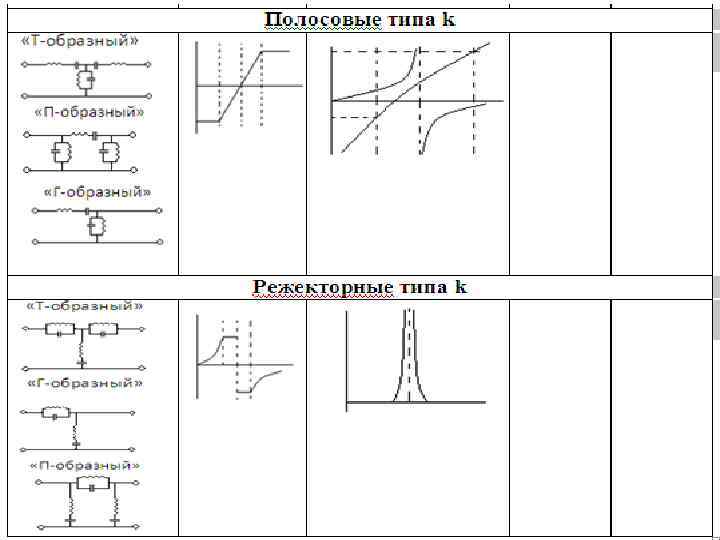

• Типы электрических фильтров в зависимости от полосы пропускания: • ФНЧ (пропускает токи, частоты которых ниже некоторой предельной частоты). • ФВЧ (пропускает токи, частоты которых выше некоторой предельной частоты). • ПФ (полосовые; пропускает токи полосы частот от f 1 до f 2). • РФ (режекторные или заграждающие; не пропускает токи полосы частот от f 1 до f 2). По составу входящих в фильтр элементов различают: RC и LC. LC-фильтры делятся на простейшие типа k, производные типа m, комбинированные типа k+m и резонаторные (пьезоэлектрические, магнитострикционные, электромеханические).

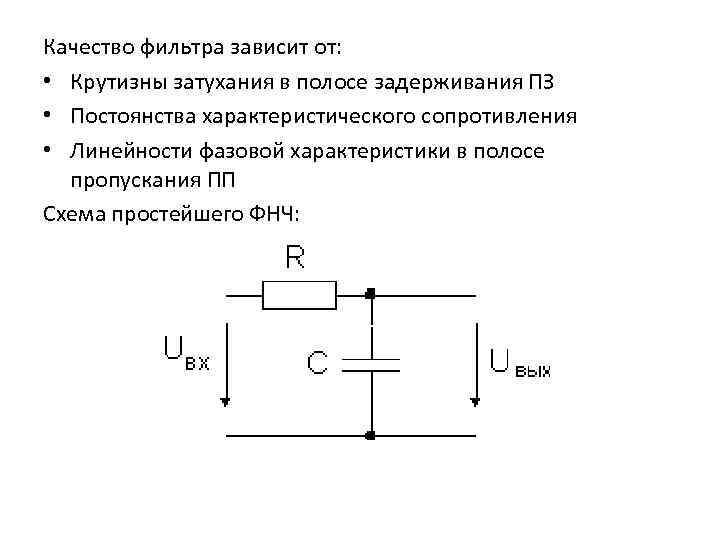

Качество фильтра зависит от: • Крутизны затухания в полосе задерживания ПЗ • Постоянства характеристического сопротивления • Линейности фазовой характеристики в полосе пропускания ПП Схема простейшего ФНЧ:
