Фильтрационные свойства грунтов и опытные гидрогеологические работы 01. 02. 2018 Инженерно-геологическая практика 1

Инженерно-геологический разрез Водоупор 01. 02. 2018 Инженерно-геологическая практика 2

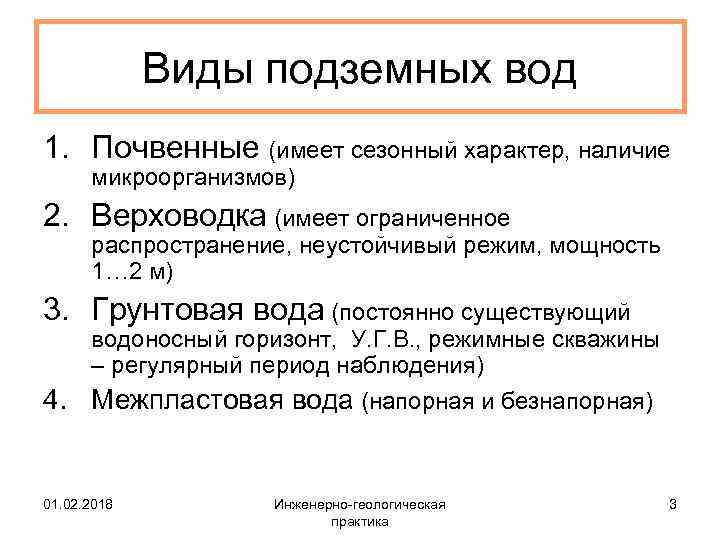

Виды подземных вод 1. Почвенные (имеет сезонный характер, наличие микроорганизмов) 2. Верховодка (имеет ограниченное распространение, неустойчивый режим, мощность 1… 2 м) 3. Грунтовая вода (постоянно существующий водоносный горизонт, У. Г. В. , режимные скважины – регулярный период наблюдения) 4. Межпластовая вода (напорная и безнапорная) 01. 02. 2018 Инженерно-геологическая практика 3

Явления, возникающие в грунтах при производстве работ от действия грунтовых вод 1. Гидростатическое давление воды у. г. в. глина Н h Если Н в> h гр - поднятие основания – возможен прорыв воды в котлован. ПЕ СОК Избавиться от этого можно искусственным понижением У. Г. В. 01. 02. 2018 Инженерно-геологическая практика 4

2. Гидродинамическое давление воды А В песок (супесь) У. Г. В. водоупор вода Гидродинамическое давление действует вверх и, преодолевая силы тяжести песка, производит его разжижение (плывунное состояние). Необходимо В > А для уменьшения градиента давления, или осушения из зумфа. При наличии водоупора (шпунт необходимо забивать в водоупор). 01. 02. 2018 Инженерно-геологическая практика 5

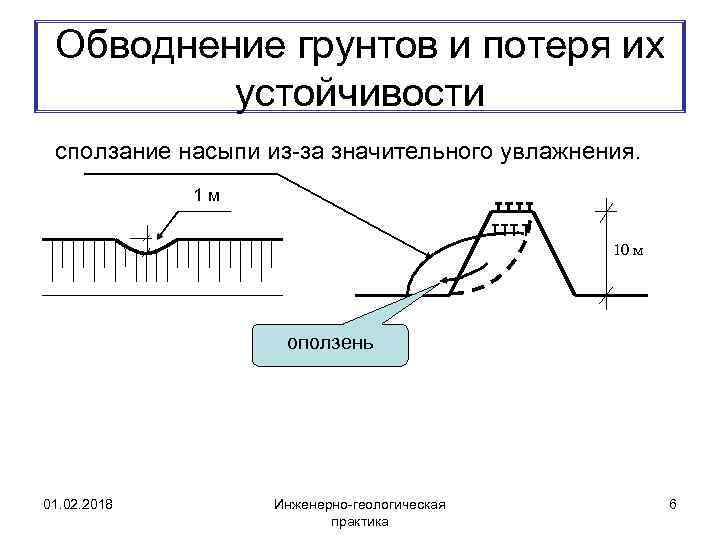

Обводнение грунтов и потеря их устойчивости сползание насыпи из-за значительного увлажнения. 1 м 10 м оползень 01. 02. 2018 Инженерно-геологическая практика 6

Движение воды в грунте • Фильтрация – ламинарный закон движения (закон Дарси) • Миграция – движение паров, пленочной воды Исследования движения воды Лабораторные методы Достоинства 01. 02. 2018 Недостатки Полевые методы Достоинства Инженерно-геологическая практика Недостатки 7

Лабораторный метод определения коэффициента фильтрации песчаных грунтов Н 0 По закону Дарси: 2 Н 1 Н L - кол-во воды I – гидравлический градиент I= t – время F – площадь Кф – коэффициент фильтрации Скорость фильтрации Кф – коэффициент фильтрации – это скорость фильтрации при I = 1 (см/сек; м/сут) 01. 02. 2018 Инженерно-геологическая практика 8

Наименование грунта Кф[м/сут] Галечник Гравий 100… 5000 100… 50 Песок крупный Средний Мелкий Пылеватый 50… 20 20… 5 5… 1 1… 0, 5 Супесь Суглинок 0, 1… 0, 05 Глина 01. 02. 2018 0, 5… 0, 1 x 10 -6 Инженерно-геологическая практика 9

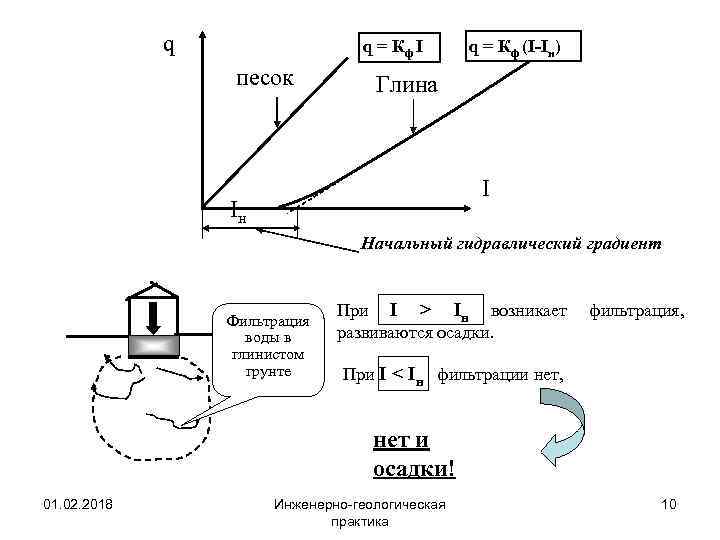

q q = Кф I песок q = Кф (I-Iн) Глина I Iн Начальный гидравлический градиент Фильтрация воды в глинистом грунте При I > Iн возникает развиваются осадки. фильтрация, При I < Iн фильтрации нет, нет и осадки! 01. 02. 2018 Инженерно-геологическая практика 10

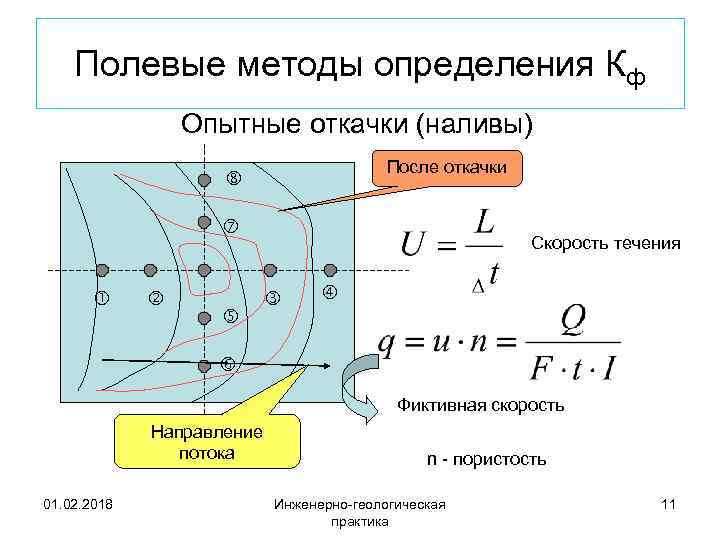

Полевые методы определения Кф Опытные откачки (наливы) После откачки Скорость течения Фиктивная скорость Направление потока 01. 02. 2018 n - пористость Инженерно-геологическая практика 11

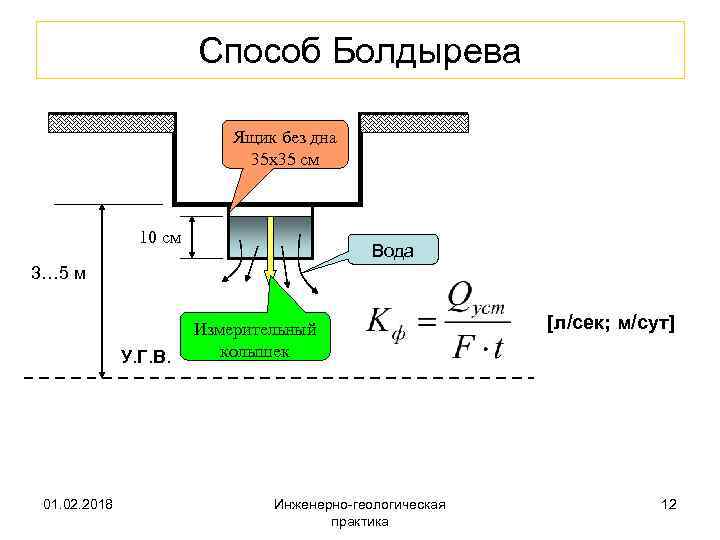

Способ Болдырева Ящик без дна 35 х35 см 10 см Вода 3… 5 м У. Г. В. 01. 02. 2018 Измерительный колышек Инженерно-геологическая практика [л/сек; м/сут] 12

Q Qуст t, сек Результаты опыта № Время замера Мин Сек Общее время Мин Сек Кол-во воды, л Фильтрационный расход л/сек м/сут 35, 424 1. 3 15 8 0, 041 2. - 3 - 25 - 6 - 40 - 4 - 0, 020 - 01. 02. 2018 Инженерно-геологическая практика Qуст 17, 28 6, 912 13

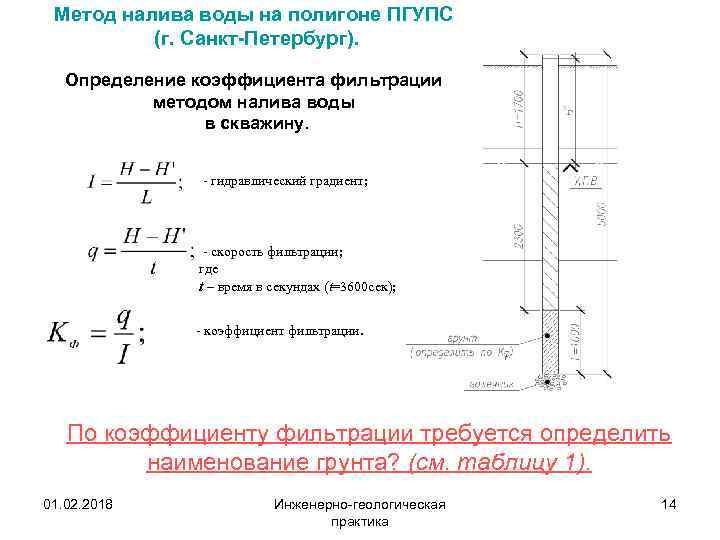

Метод налива воды на полигоне ПГУПС (г. Санкт-Петербург). Определение коэффициента фильтрации методом налива воды в скважину. - гидравлический градиент; - скорость фильтрации; где t – время в секундах (t=3600 сек); - коэффициент фильтрации. По коэффициенту фильтрации требуется определить наименование грунта? (см. таблицу 1). 01. 02. 2018 Инженерно-геологическая практика 14
