Филогенез черепа позвоночных Осевой череп мозговая коробка

Филогенез черепа позвоночных Осевой череп (мозговая коробка)

Скелет миноги А – вид сверху, Б – вид сбоку. Мозговой череп. 1. черепная коробка; 2 – обонятельная капсула; 3 -слуховая капсула; 4 - подглазничная дуга; Висцеральный череп. 5 – кольцевой хрящ; 6 – передний верхний хрящ; 7 – задний верхний хрящ; 8 – боковые хрящи; 9 – палочковидные хрящи; 10 – подъязычный хрящ; 11 околожаберная решетка; 12 –околосердечный хрящ; 13 -14 – осевой скелет

В историческом развитии скелет жабр сыграл определяющую роль для развития челюстей • А – гипотетическое позвоночное; Б – хрящевые рыбы; В –костистые рыбы. А Б В

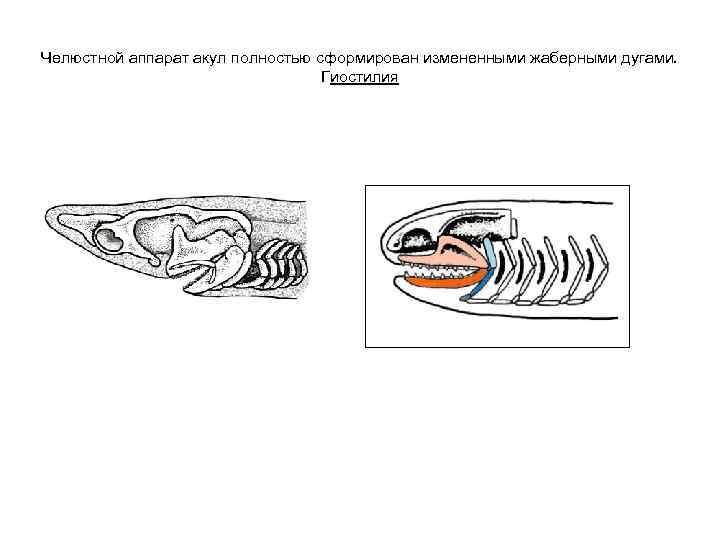

Челюстной аппарат акул полностью сформирован измененными жаберными дугами. Гиостилия

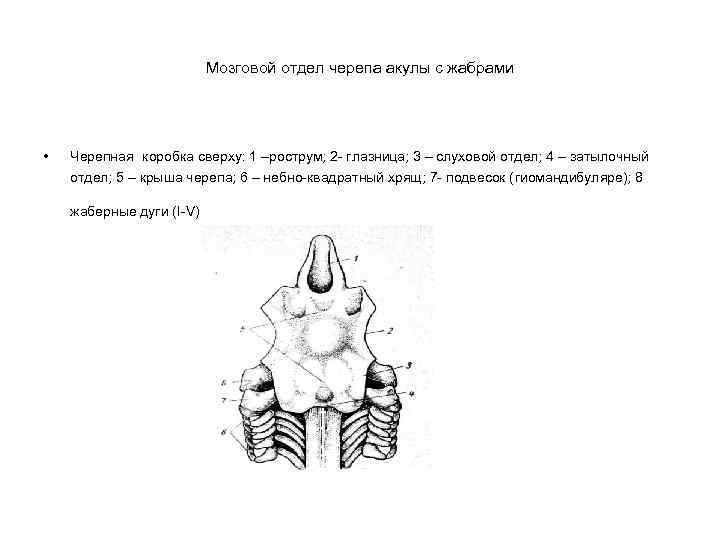

Мозговой отдел черепа акулы с жабрами • Черепная коробка сверху: 1 –рострум; 2 - глазница; 3 – слуховой отдел; 4 – затылочный отдел; 5 – крыша черепа; 6 – небно-квадратный хрящ; 7 - подвесок (гиомандибуляре); 8 жаберные дуги (I-V)

Череп акулы • 1 - рострум; 2 - обонятельная капсула; 3 - глазница; 4 - слуховой отдел; 5 – затылочный отдел; 6 – небно-квадратный хрящ; 7 – меккелев хрящ; 8 – ппдвесок; 9 – гиоид; 10 – копула подъязычной дуги; 11 – жаберные дуги (I-V); 12 - губные хрящи

Скелет головы костистой рыбы. Гиостилия. Первичные и вторичные челюсти.

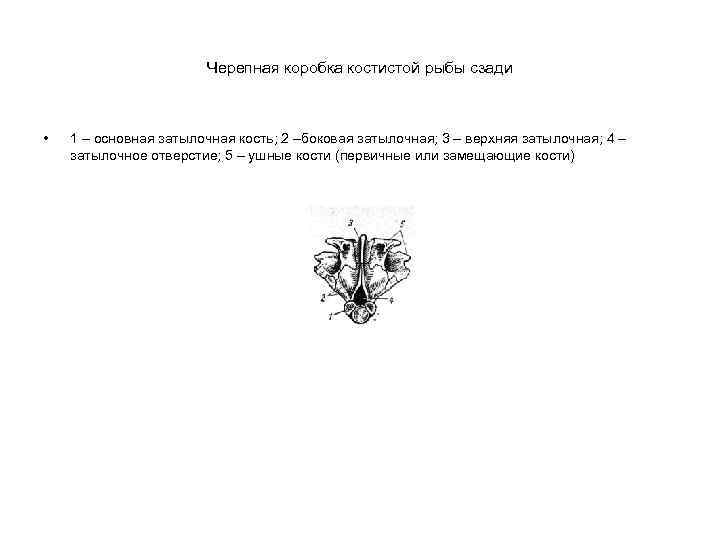

Черепная коробка костистой рыбы сзади • 1 – основная затылочная кость; 2 –боковая затылочная; 3 – верхняя затылочная; 4 – затылочное отверстие; 5 – ушные кости (первичные или замещающие кости)

Череп лягушки • А- вид снизу; Б- вид сверху; В- вид сзади; Г – нижняя челюсть сверху

Хрящевой череп головастика • 1 -мозговой череп; 2 – небно-квадратный; 3 – меккелев хрящ; 4 – жаберные дуги; 5 – челюстной сустав

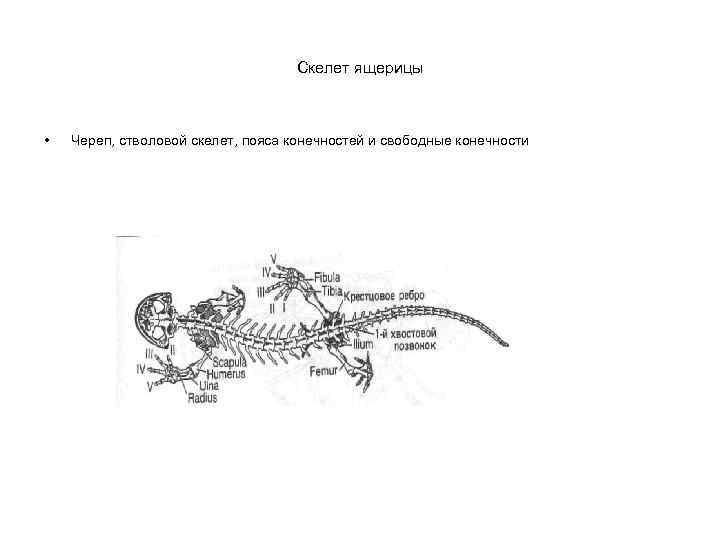

Скелет ящерицы • Череп, стволовой скелет, пояса конечностей и свободные конечности

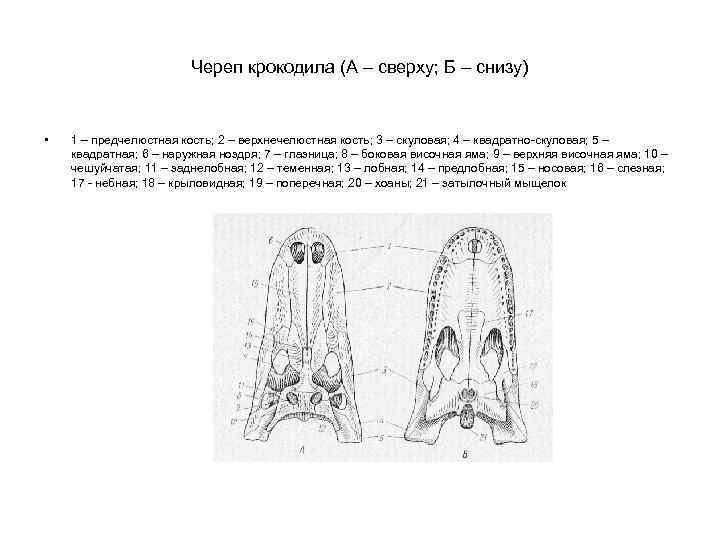

Череп крокодила (А – сверху; Б – снизу) • 1 – предчелюстная кость; 2 – верхнечелюстная кость; 3 – скуловая; 4 – квадратно-скуловая; 5 – квадратная; 6 – наружная ноздря; 7 – глазница; 8 – боковая височная яма; 9 – верхняя височная яма; 10 – чешуйчатая; 11 – заднелобная; 12 – теменная; 13 – лобная; 14 – предлобная; 15 – носовая; 16 – слезная; 17 - небная; 18 – крыловидная; 19 – поперечная; 20 – хоаны; 21 – затылочный мыщелок

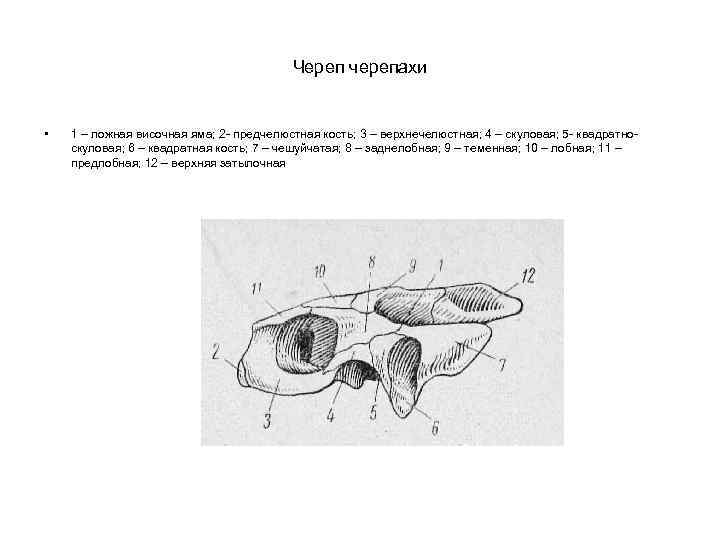

Череп черепахи • 1 – ложная височная яма; 2 - предчелюстная кость; 3 – верхнечелюстная; 4 – скуловая; 5 - квадратноскуловая; 6 – квадратная кость; 7 – чешуйчатая; 8 – заднелобная; 9 – теменная; 10 – лобная; 11 – предлобная; 12 – верхняя затылочная

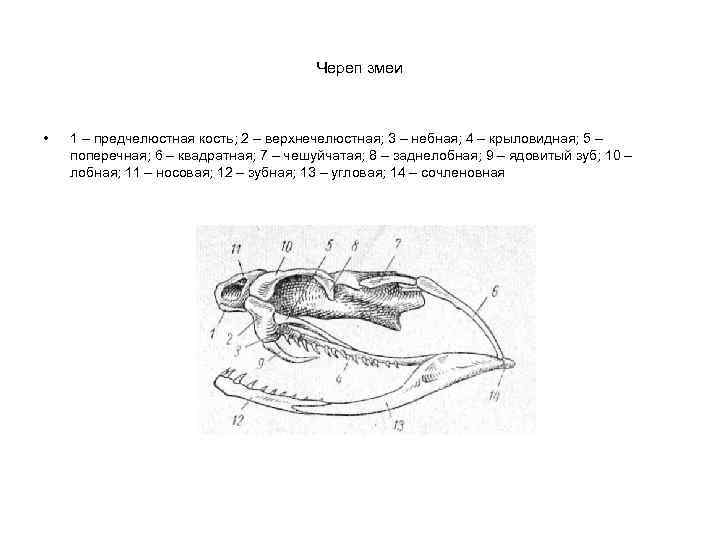

Череп змеи • 1 – предчелюстная кость; 2 – верхнечелюстная; 3 – небная; 4 – крыловидная; 5 – поперечная; 6 – квадратная; 7 – чешуйчатая; 8 – заднелобная; 9 – ядовитый зуб; 10 – лобная; 11 – носовая; 12 – зубная; 13 – угловая; 14 – сочленовная

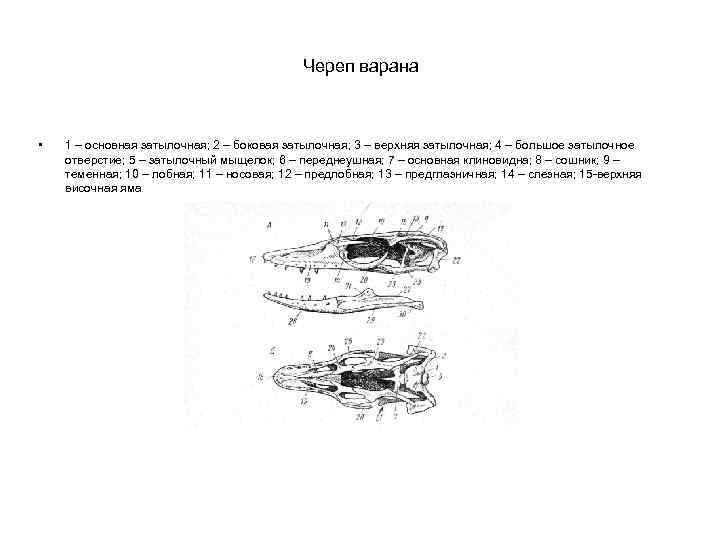

Череп варана • 1 – основная затылочная; 2 – боковая затылочная; 3 – верхняя затылочная; 4 – большое затылочное отверстие; 5 – затылочный мыщелок; 6 – переднеушная; 7 – основная клиновидна; 8 – сошник; 9 – теменная; 10 – лобная; 11 – носовая; 12 – предлобная; 13 – предглазничная; 14 – слезная; 15 -верхняя височная яма

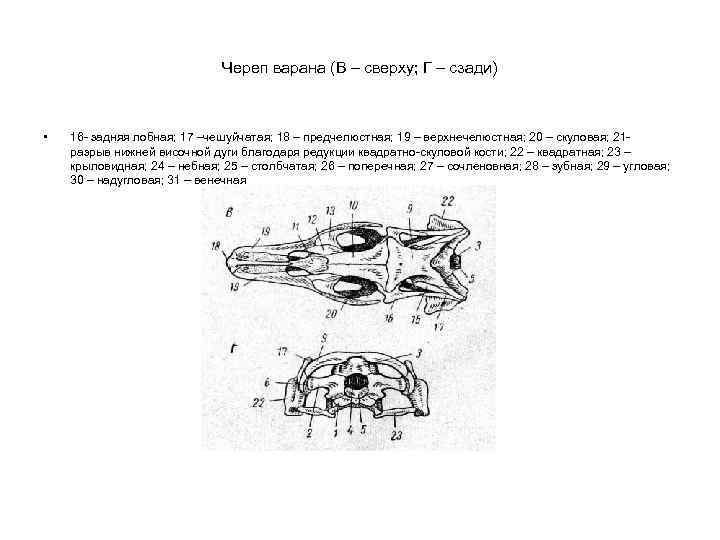

Череп варана (В – сверху; Г – сзади) • 16 - задняя лобная; 17 –чешуйчатая; 18 – предчелюстная; 19 – верхнечелюстная; 20 – скуловая; 21 разрыв нижней височной дуги благодаря редукции квадратно-скуловой кости; 22 – квадратная; 23 – крыловидная; 24 – небная; 25 – столбчатая; 26 – поперечная; 27 – сочленовная; 28 – зубная; 29 – угловая; 30 – надугловая; 31 – венечная

Скелет птицы

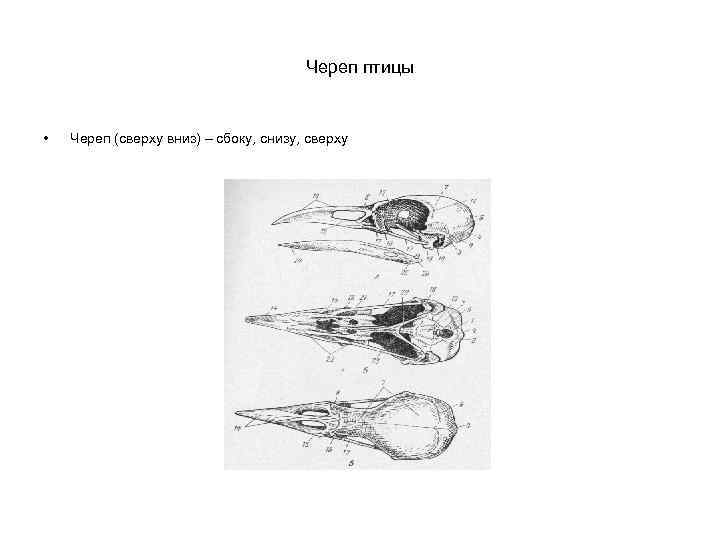

Череп птицы • Череп (сверху вниз) – сбоку, снизу, сверху

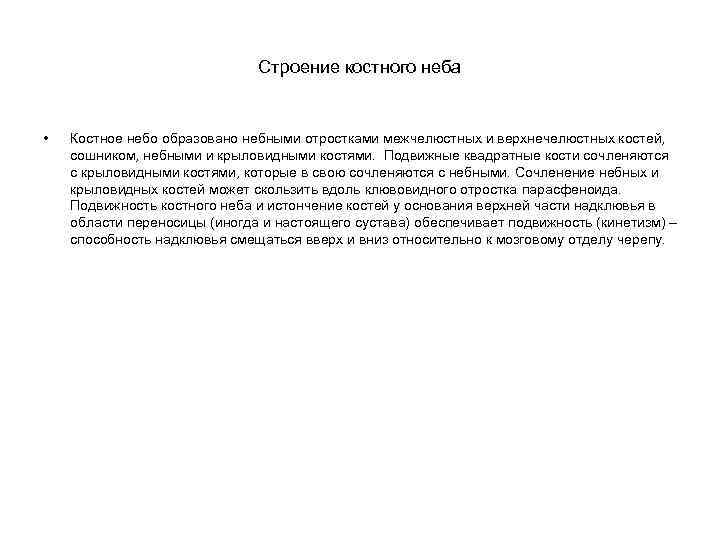

Строение костного неба • Костное небо образовано небными отростками межчелюстных и верхнечелюстных костей, сошником, небными и крыловидными костями. Подвижные квадратные кости сочленяются с крыловидными костями, которые в свою сочленяются с небными. Сочленение небных и крыловидных костей может скользить вдоль клювовидного отростка парасфеноида. Подвижность костного неба и истончение костей у основания верхней части надклювья в области переносицы (иногда и настоящего сустава) обеспечивает подвижность (кинетизм) – способность надклювья смещаться вверх и вниз относительно к мозговому отделу черепу.

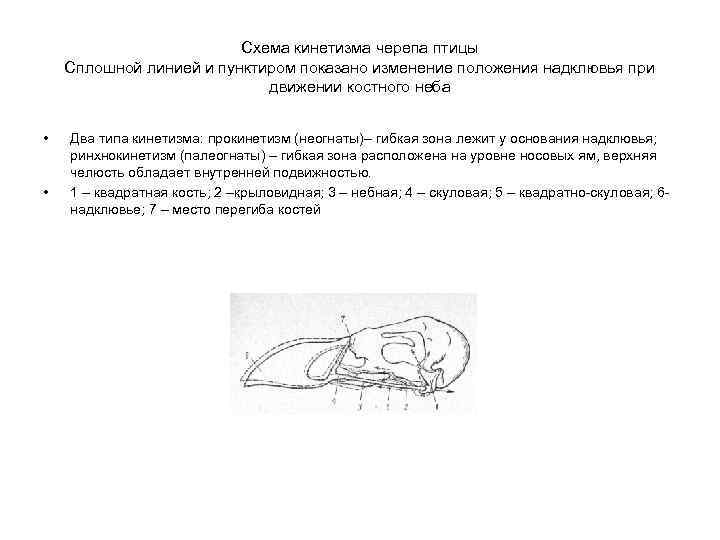

Схема кинетизма черепа птицы Сплошной линией и пунктиром показано изменение положения надклювья при движении костного неба • • Два типа кинетизма: прокинетизм (неогнаты)– гибкая зона лежит у основания надклювья; ринхнокинетизм (палеогнаты) – гибкая зона расположена на уровне носовых ям, верхняя челюсть обладает внутренней подвижностью. 1 – квадратная кость; 2 –крыловидная; 3 – небная; 4 – скуловая; 5 – квадратно-скуловая; 6 надклювье; 7 – место перегиба костей

Скелет млекопитающего • Череп, стволовой скелет, пояса конечностей и свободные конечности

Череп млекопитающего
