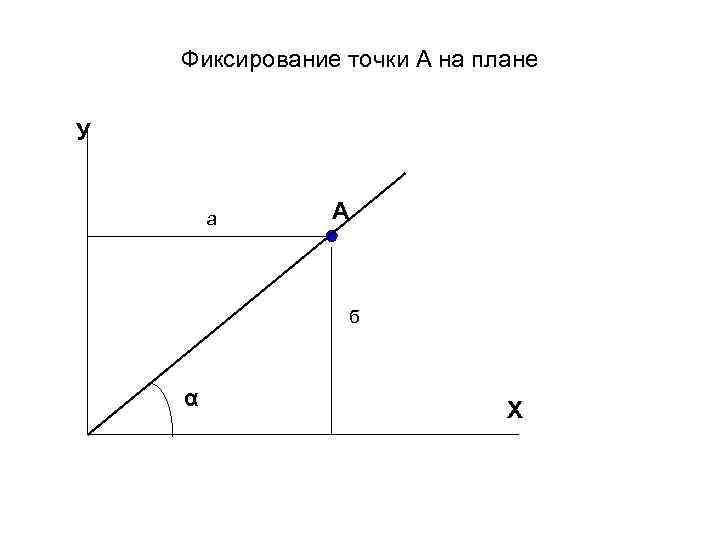

Фиксирование точки А на плане

Фиксирование точки А на плане У а А б α Х

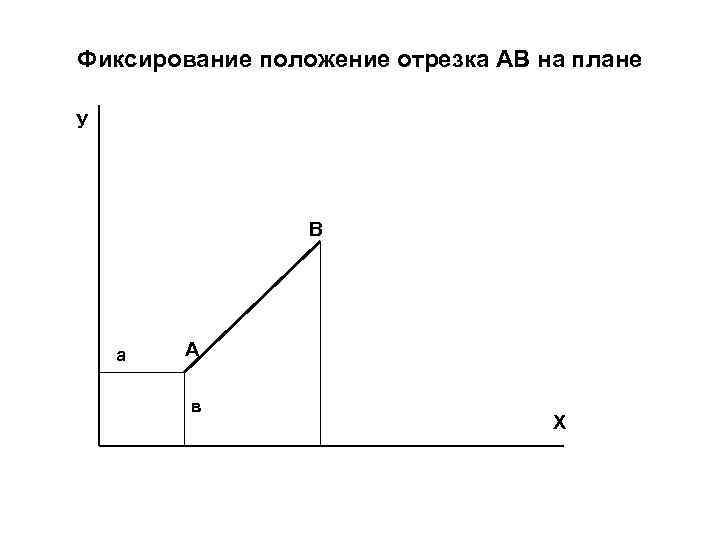

Фиксирование положение отрезка АВ на плане У В а А в Х

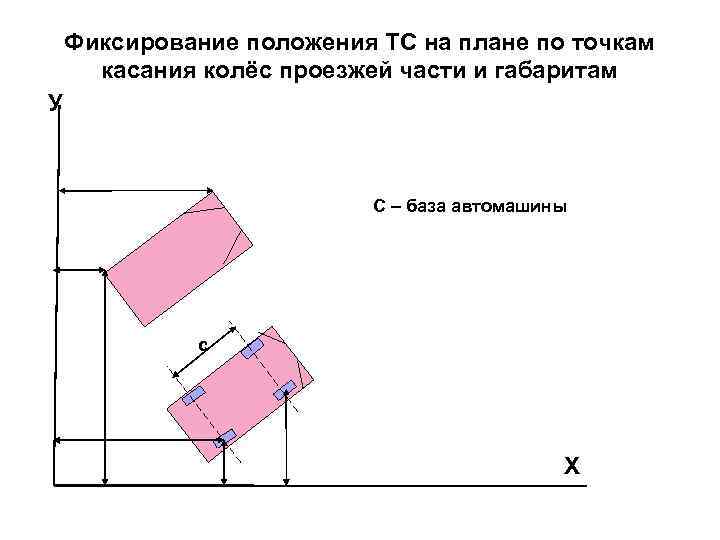

Фиксирование положения ТС на плане по точкам касания колёс проезжей части и габаритам У С – база автомашины с Х

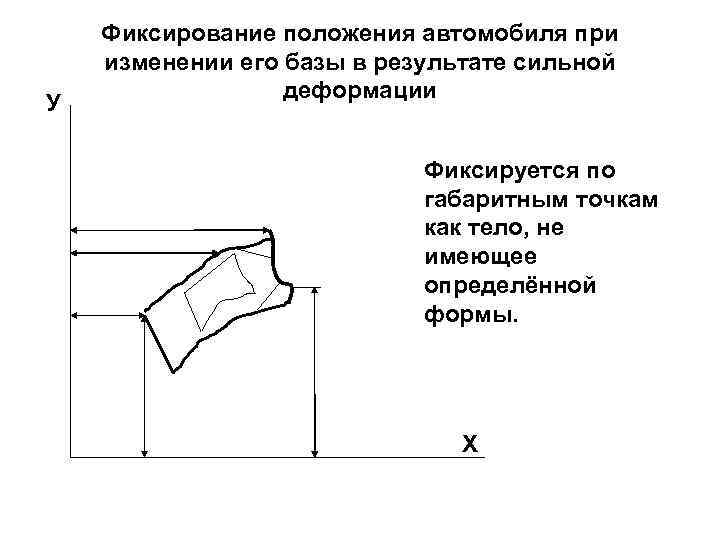

Фиксирование положения автомобиля при изменении его базы в результате сильной деформации У Фиксируется по габаритным точкам как тело, не имеющее определённой формы. Х

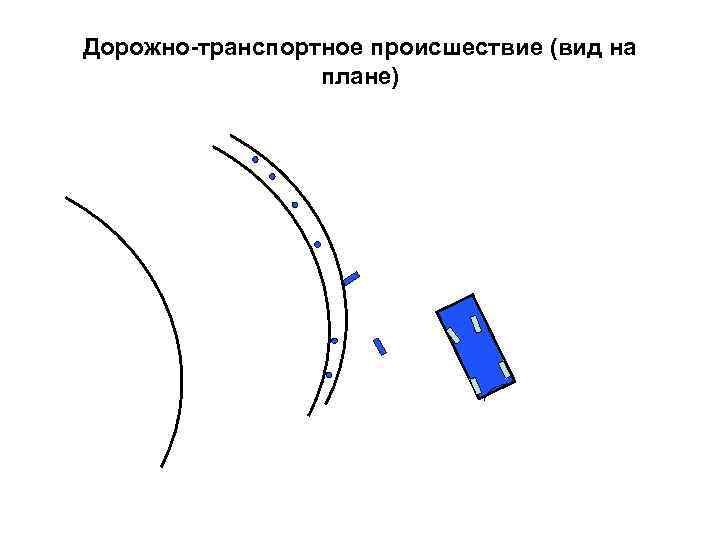

Дорожно-транспортное происшествие (вид на плане)

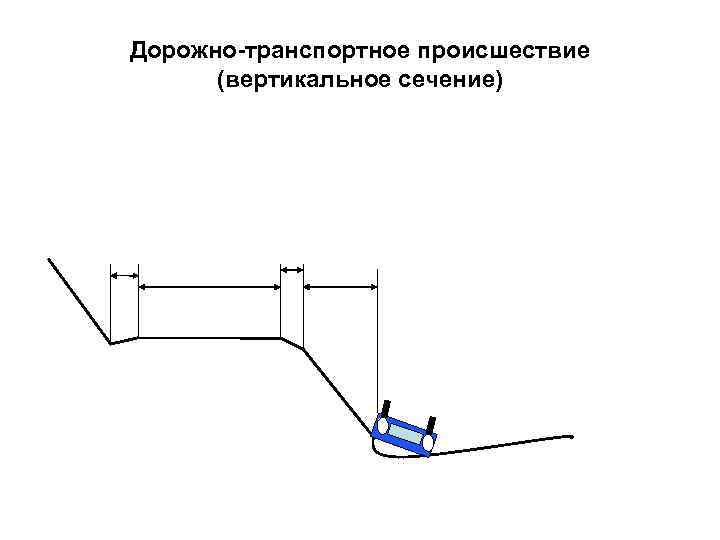

Дорожно-транспортное происшествие (вертикальное сечение)

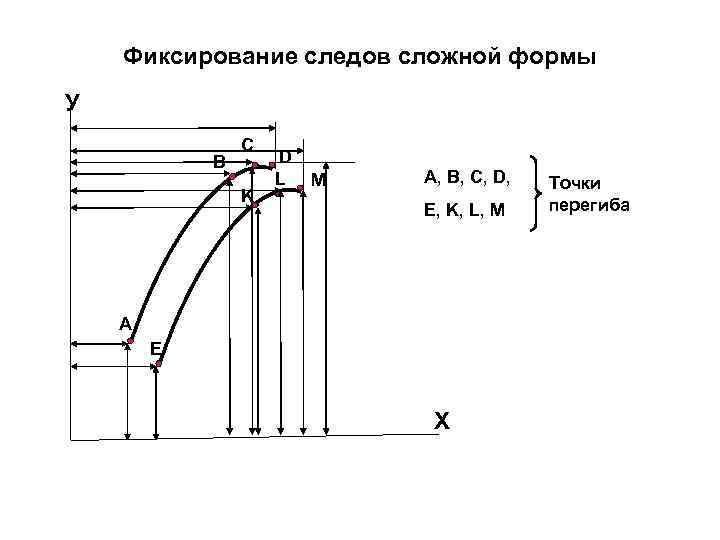

Фиксирование следов сложной формы У С В D L M A, B, C, D, Точки K перегиба E, K, L, M А E Х

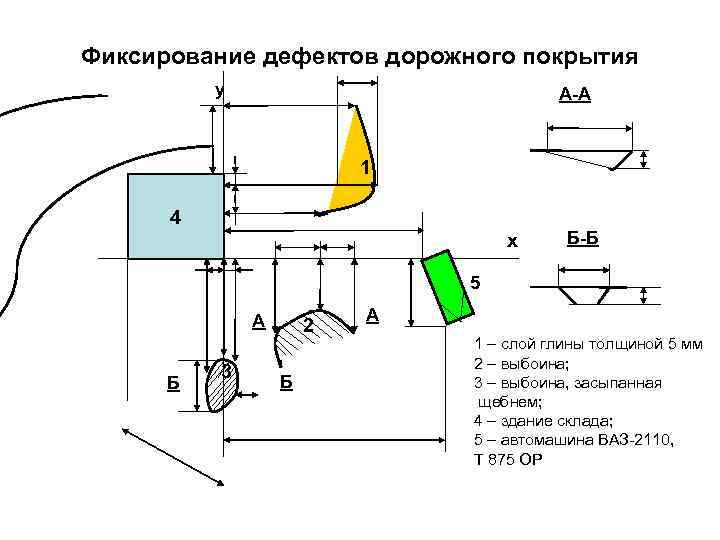

Фиксирование дефектов дорожного покрытия у А-А 1 4 х Б-Б 5 А А 2 1 – слой глины толщиной 5 мм 2 – выбоина; 3 Б Б 3 – выбоина, засыпанная щебнем; 4 – здание склада; 5 – автомашина ВАЗ-2110, Т 875 ОР

Схема дорожно-транспортного происшествия Условные обозначения Дорожные знаки 2. 3. 2. и 2. 3. 3 Дорожный знак 2. 4 1 1 1 — направление движения а/м ул. 2 ВАЗ-2109 Лесная 2 — направление движения а/м ГАЗ-3307 Дом № 3 ул. Мира 2 ул. Мира

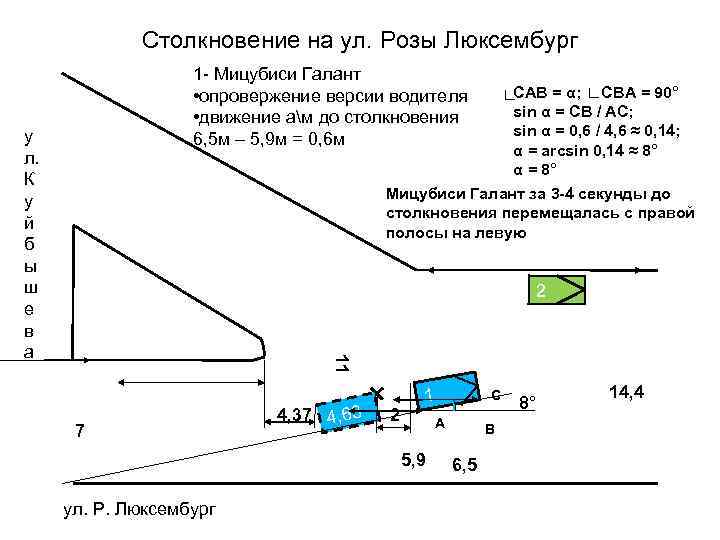

Столкновение на ул. Розы Люксембург 1 - Мицубиси Галант • опровержение версии водителя ∟ ∟ = α; ∟СВА = 90° САВ • движение ам до столкновения sin α = СВ / АС; у sin α = 0, 6 / 4, 6 ≈ 0, 14; 6, 5 м – 5, 9 м = 0, 6 м α = arcsin 0, 14 ≈ 8° л. α = 8° К у Мицубиси Галант за 3 -4 секунды до столкновения перемещалась с правой й полосы на левую б ы ш 2 е в а 11 С 14, 4 8° 4, 37 4, 63 2 А 7 В 5, 9 6, 5 ул. Р. Люксембург

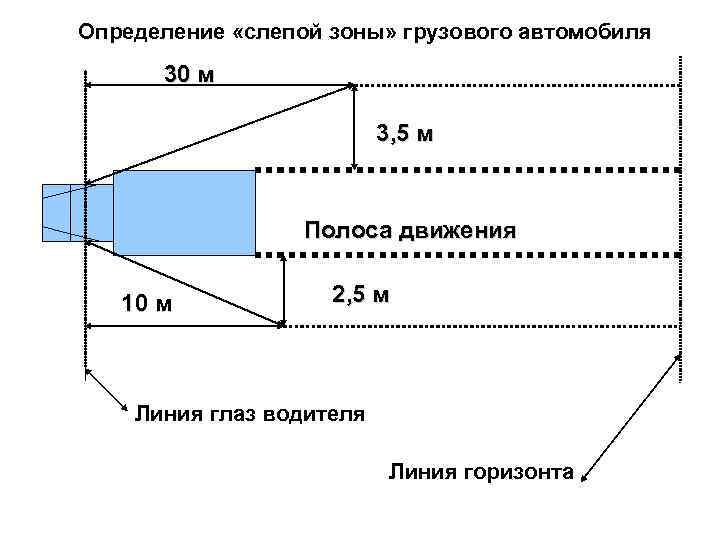

Определение «слепой зоны» грузового автомобиля 30 м 3, 5 м Полоса движения 10 м 2, 5 м Линия глаз водителя Линия горизонта

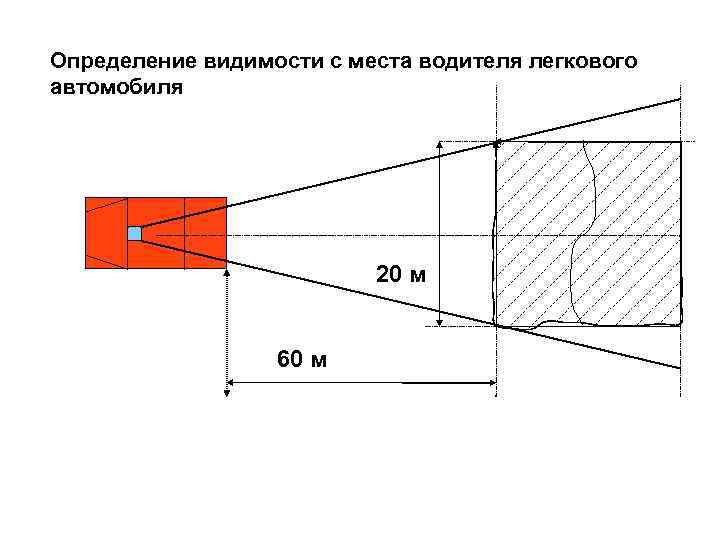

Определение видимости с места водителя легкового автомобиля 20 м 60 м

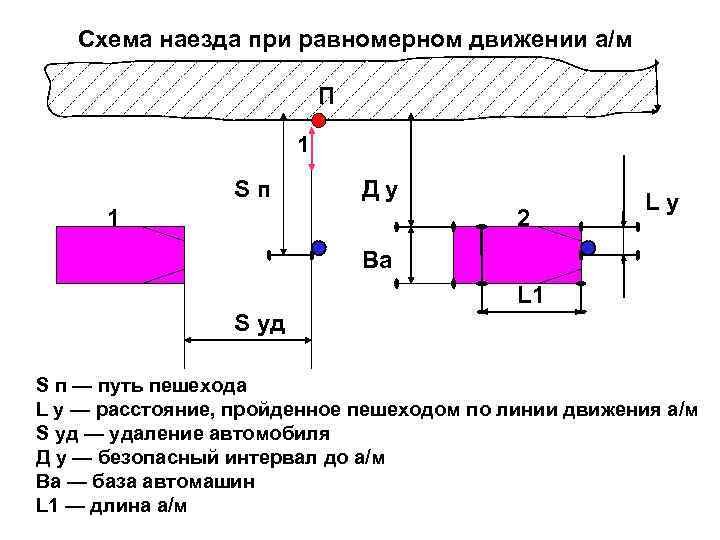

Схема наезда при равномерном движении а/м П 1 Sп Ду Lу 1 2 Ва L 1 S уд S п — путь пешехода L у — расстояние, пройденное пешеходом по линии движения а/м S уд — удаление автомобиля Д у — безопасный интервал до а/м Ва — база автомашин L 1 — длина а/м
