Фидерные контейнеровозы Схема расположения контейнеров на контейнеровозах:

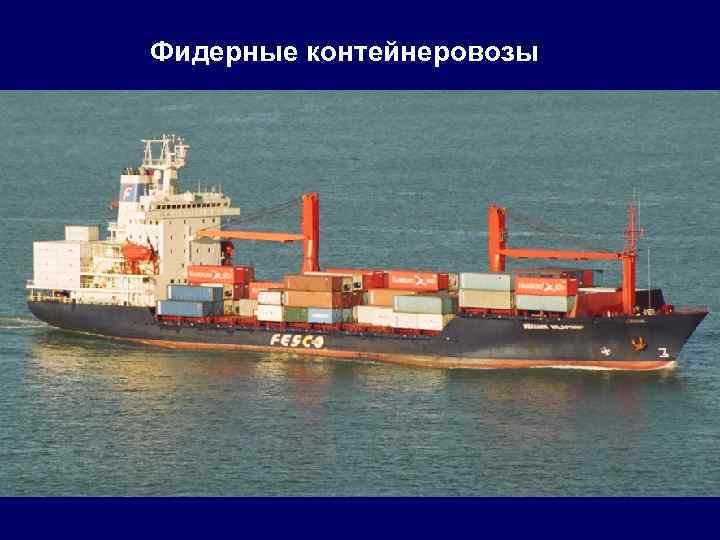

Фидерные контейнеровозы

Схема расположения контейнеров на контейнеровозах: а) фидерном, оборудованным кранами; б) – океанском, постройки 70 -х годов; в) – океанском современной постройки

(рядов) (ярусов)

Мидель-шпангоут контейнеровоза "Александр Фадеев"

Палубная ячейка со съемными частями направляющих Направляющая для контейнеров

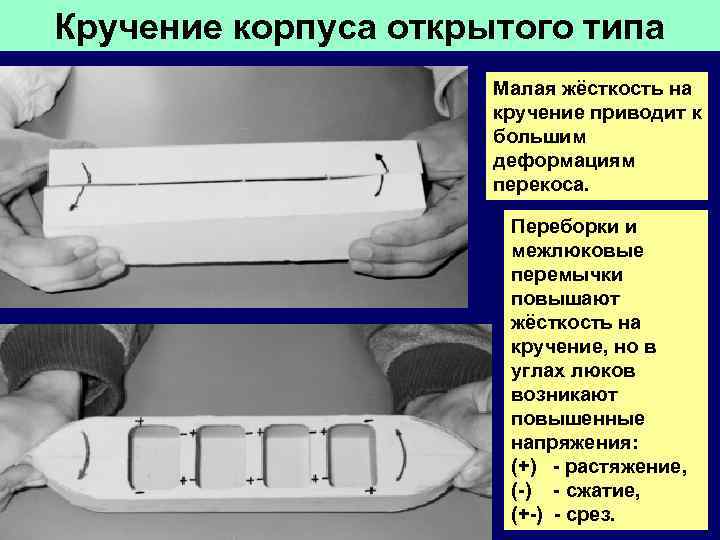

Кручение корпуса открытого типа Малая жёсткость на кручение приводит к большим деформациям перекоса. Переборки и межлюковые перемычки повышают жёсткость на кручение, но в углах люков возникают повышенные напряжения: (+) - растяжение, (-) - сжатие, (+-) - срез.

Замкнутый профиль – Открытый профиль – чистое кручение кручение с перекосом Жёсткость на скручивание зависит от общей площади, образуемой замкнутыми контурами поперечного сечения.

Причиной скручивания может быть бортовой слеминг на косых курсах к волнам Кручение корпуса приводит к перекосу люков, может вызвать потерю устойчивости настила, разрывы и трещины в углах люков.

Контейнеровоз M/V APL China по приходу в порт Сиэттл - последствия столкновения с тайфуном. Убыток: 100 миллионов долларов. 406 контейнеров снесено за борт и около 1000 получили повреждения.

Вопросы есть?
