ФГУП "НИИР" Тула Методика Контроля качества цифровых копий документов, полученных их сканированием Круглый стол: "Создание качественных электронных ресурсов в библиотеках, архивах, музеях и других государственных организациях". ФГБУ "Государственная публичная научно-техническая библиотека России" 21 февраля 2012 г.

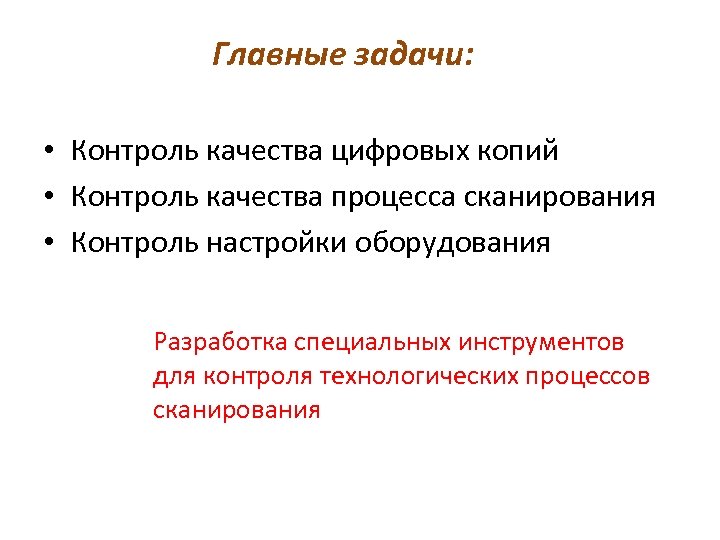

Главные задачи: • Контроль качества цифровых копий • Контроль качества процесса сканирования • Контроль настройки оборудования Разработка специальных инструментов для контроля технологических процессов сканирования

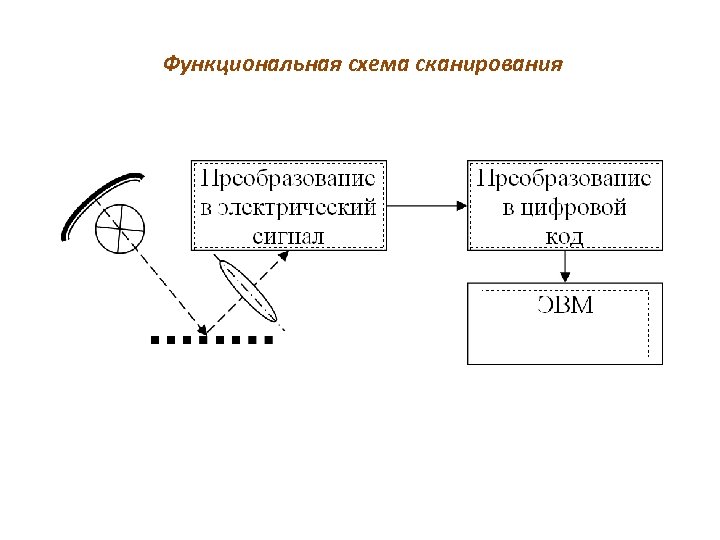

Функциональная схема сканирования

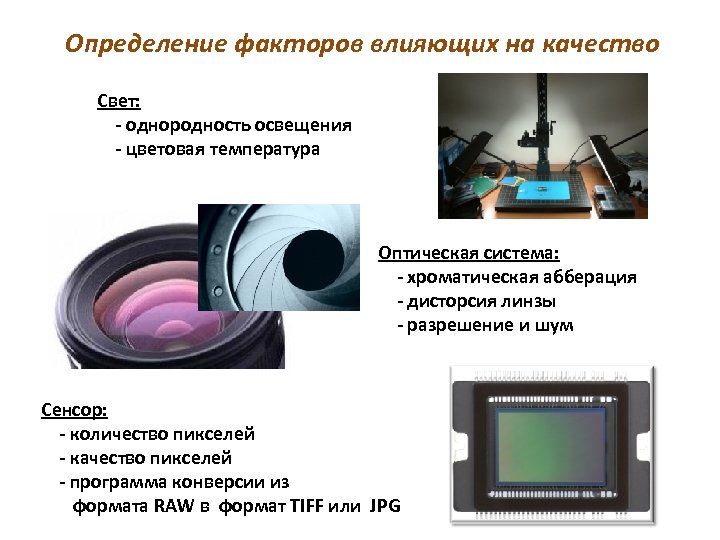

Определение факторов влияющих на качество Свет: - однородность освещения - цветовая температура Оптическая система: - хроматическая абберация - дисторсия линзы - разрешение и шум Сенсор: - количество пикселей - качество пикселей - программа конверсии из формата RAW в формат TIFF или JPG

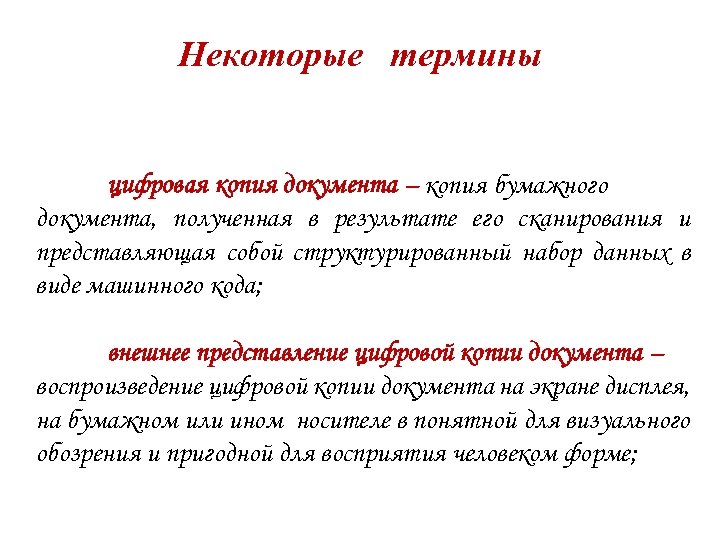

Некоторые термины цифровая копия документа – копия бумажного документа, полученная в результате его сканирования и представляющая собой структурированный набор данных в виде машинного кода; внешнее представление цифровой копии документа – воспроизведение цифровой копии документа на экране дисплея, на бумажном или ином носителе в понятной для визуального обозрения и пригодной для восприятия человеком форме;

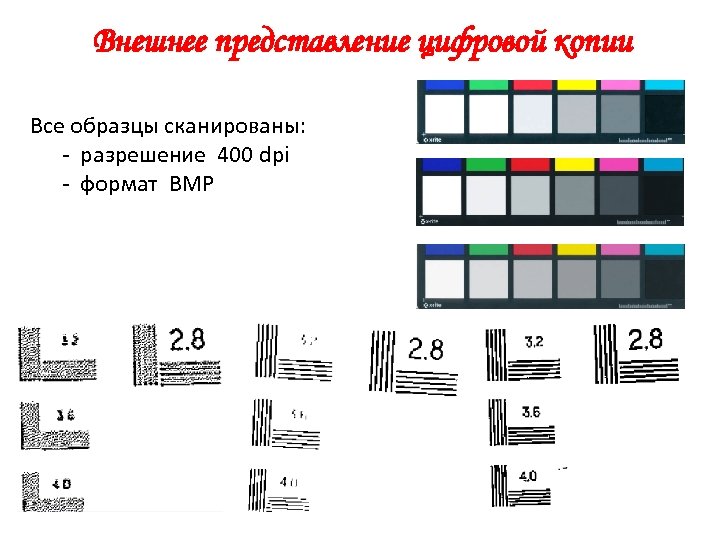

Внешнее представление цифровой копии Все образцы сканированы: - разрешение 400 dpi - формат BMP

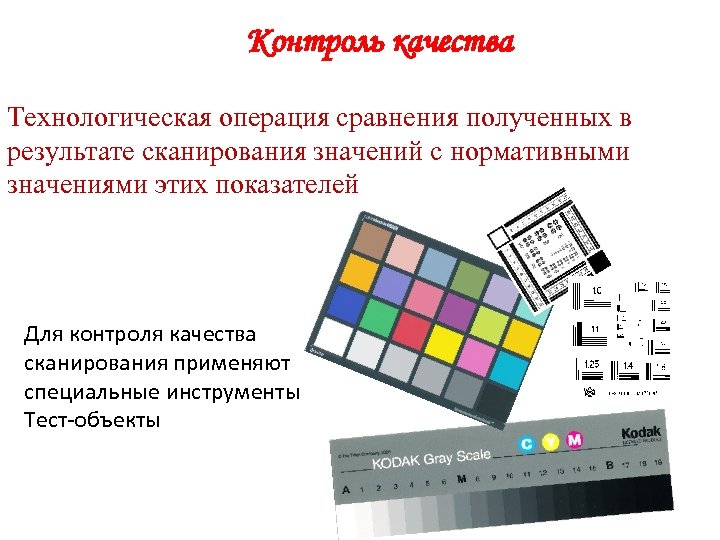

Контроль качества Технологическая операция сравнения полученных в результате сканирования значений с нормативными значениями этих показателей Для контроля качества сканирования применяют специальные инструменты Тест-объекты

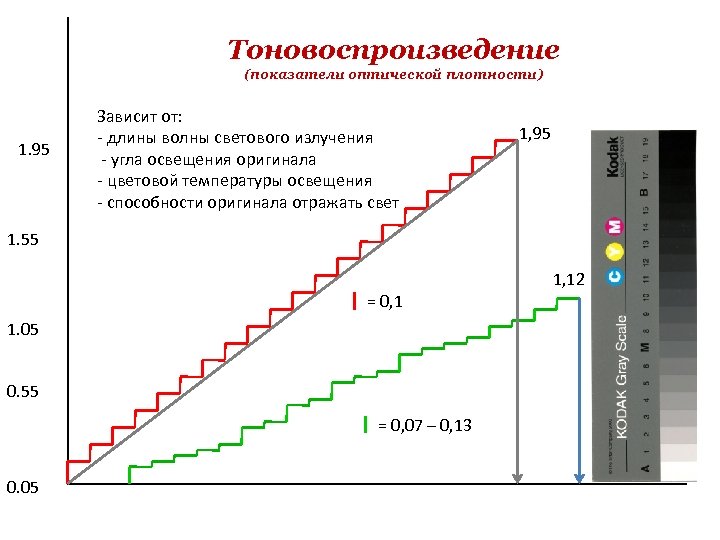

Тоновоспроизведение (показатели оптической плотности) 1. 95 Зависит от: - длины волны светового излучения - угла освещения оригинала - цветовой температуры освещения - способности оригинала отражать свет 1, 95 1. 55 1, 12 = 0, 1 1. 05 0. 55 = 0, 07 – 0, 13 0. 05

"Гамма яркости" (значения уровней освещенности в пикселях) 242 – 218 = 24 33 240 – 220 = 20 50 33 45 85 143 240 242 = 1, 2

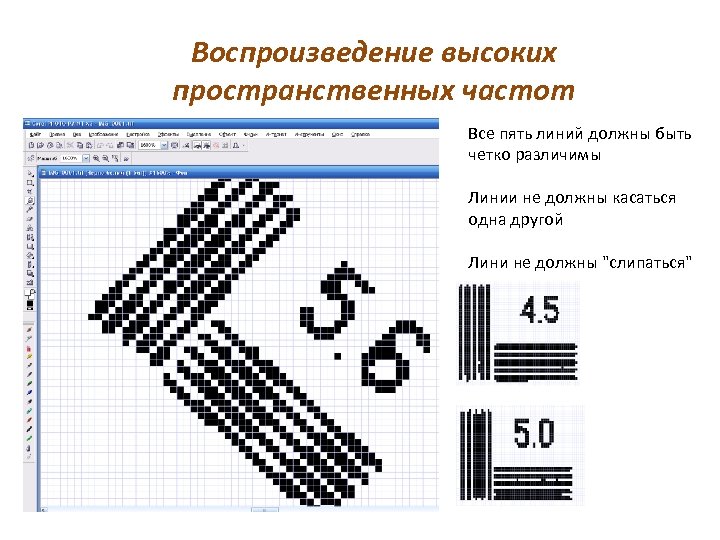

Воспроизведение высоких пространственных частот Все пять линий должны быть четко различимы Линии не должны касаться одна другой Лини не должны "слипаться"

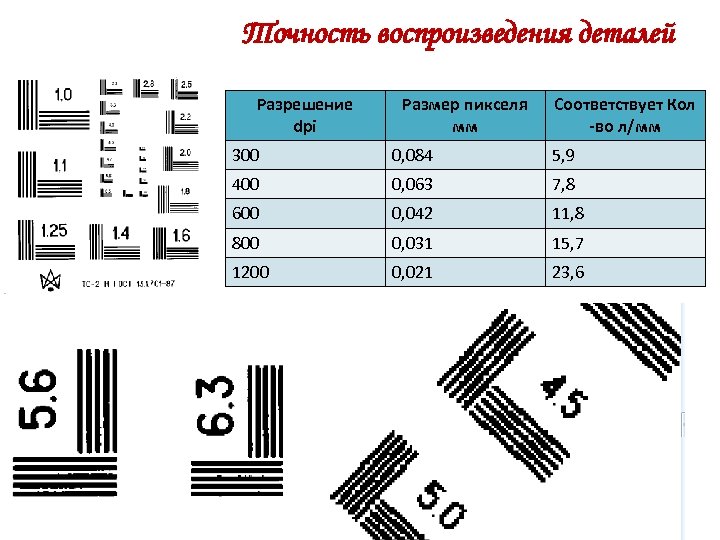

Точность воспроизведения деталей Разрешение dpi Размер пикселя мм Соответствует Кол -во л/мм 300 0, 084 5, 9 400 0, 063 7, 8 600 0, 042 11, 8 800 0, 031 15, 7 1200 0, 021 23, 6

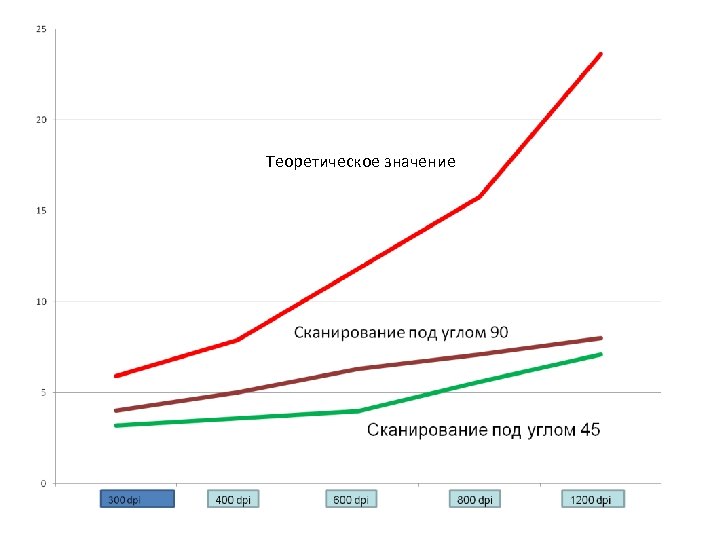

Теоретическое значение

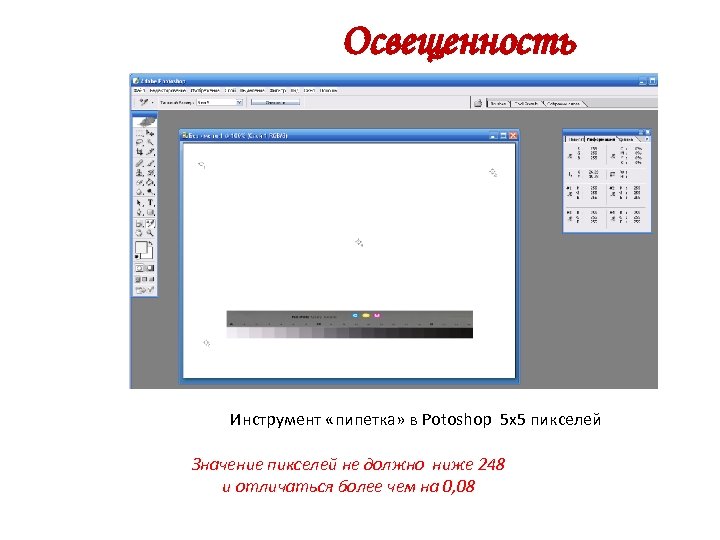

Освещенность Инструмент «пипетка» в Potoshop 5 х5 пикселей Значение пикселей не должно ниже 248 и отличаться более чем на 0, 08

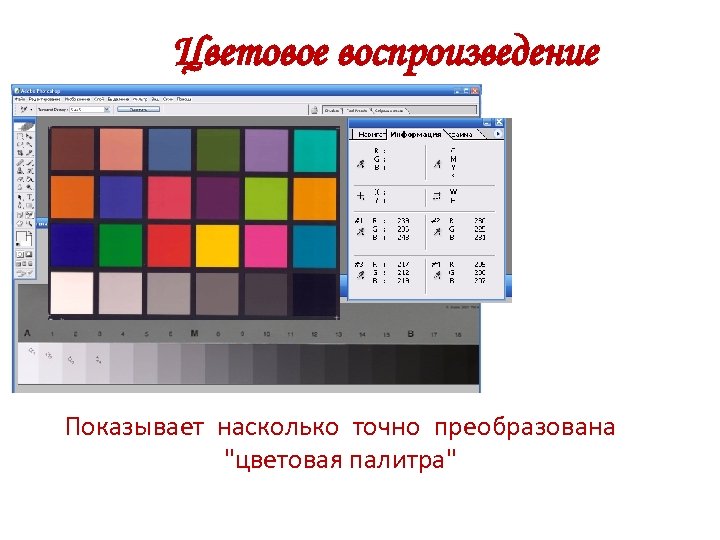

Цветовое воспроизведение Показывает насколько точно преобразована "цветовая палитра"

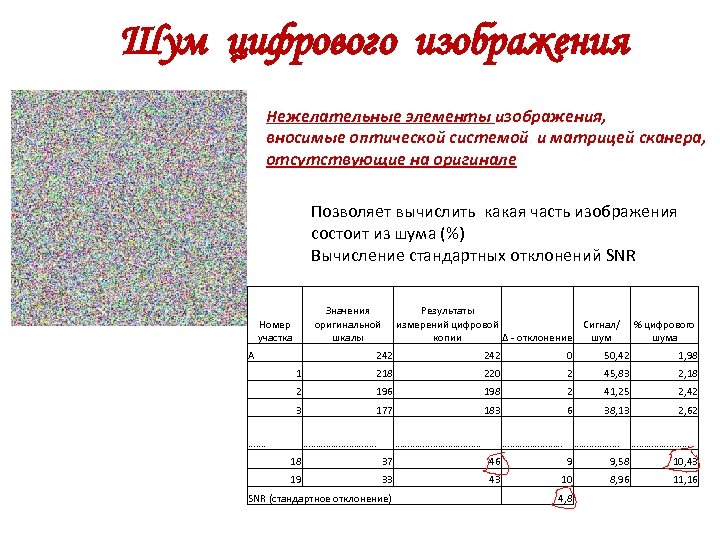

Шум цифрового изображения Нежелательные элементы изображения, вносимые оптической системой и матрицей сканера, отсутствующие на оригинале Позволяет вычислить какая часть изображения состоит из шума (%) Вычисление стандартных отклонений SNR Значения оригинальной шкалы Номер участка А Результаты измерений цифровой копии Δ - отклонение Сигнал/ шум % цифрового шума 242 0 50, 42 1, 98 1 218 220 2 45, 83 2, 18 2 196 198 2 41, 25 2, 42 3 177 183 6 38, 13 2, 62 ……. …………………. . 18 37 46 9 9, 58 10, 43 19 33 43 10 8, 96 11, 16 SNR (стандартное отклонение) 4, 8

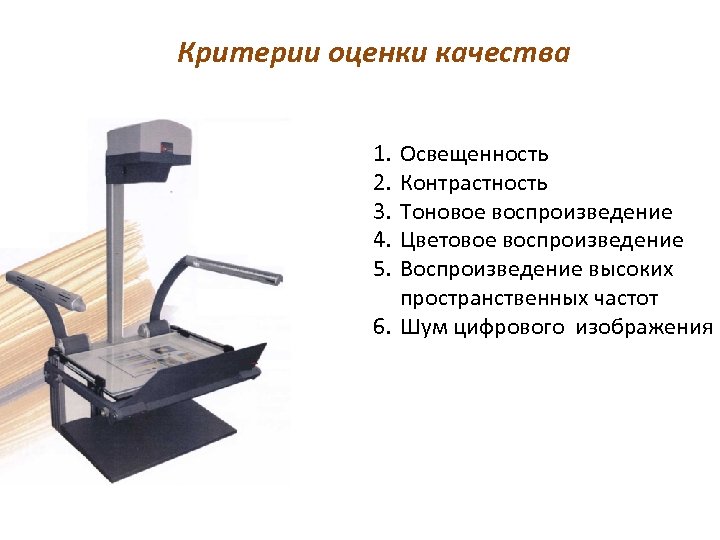

Критерии оценки качества 1. 2. 3. 4. 5. Освещенность Контрастность Тоновое воспроизведение Цветовое воспроизведение Воспроизведение высоких пространственных частот 6. Шум цифрового изображения

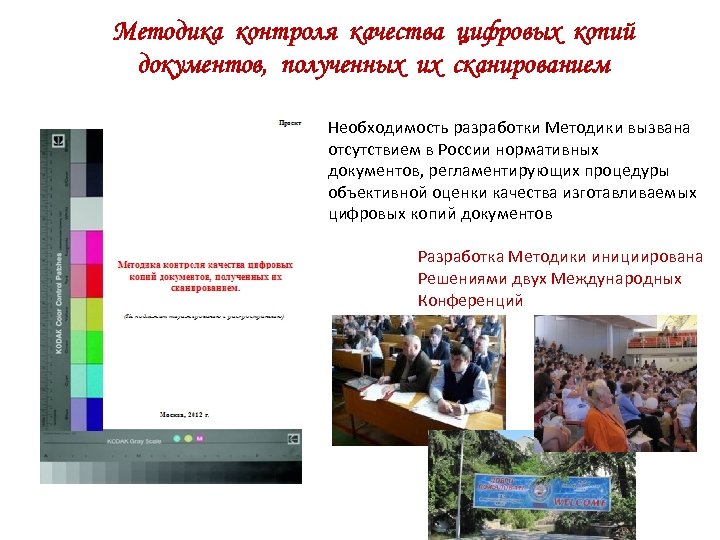

Методика контроля качества цифровых копий документов, полученных их сканированием Необходимость разработки Методики вызвана отсутствием в России нормативных документов, регламентирующих процедуры объективной оценки качества изготавливаемых цифровых копий документов Разработка Методики инициирована Решениями двух Международных Конференций

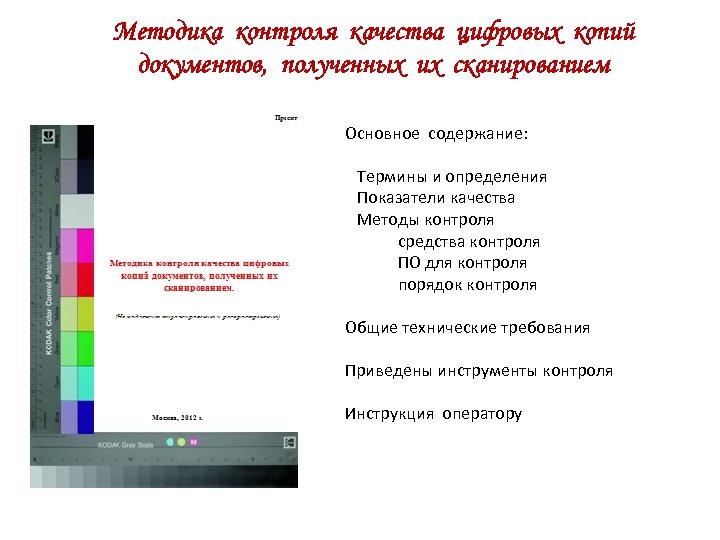

Методика контроля качества цифровых копий документов, полученных их сканированием Основное содержание: Термины и определения Показатели качества Методы контроля средства контроля ПО для контроля порядок контроля Общие технические требования Приведены инструменты контроля Инструкция оператору

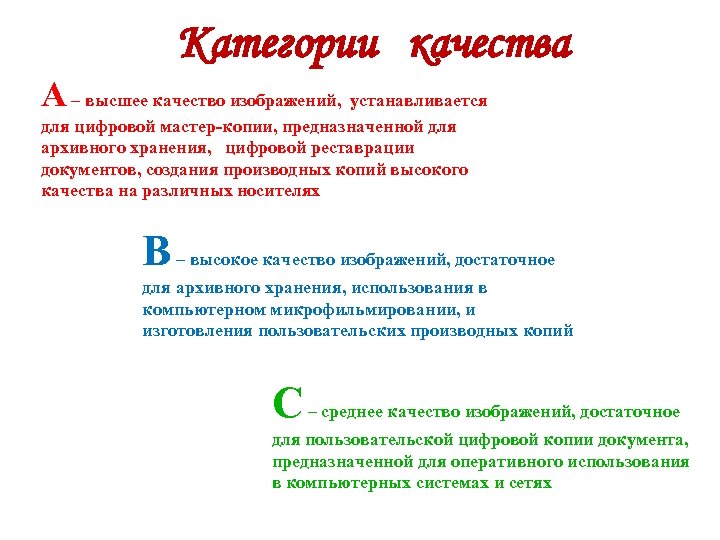

Категории качества А – высшее качество изображений, устанавливается для цифровой мастер-копии, предназначенной для архивного хранения, цифровой реставрации документов, создания производных копий высокого качества на различных носителях В – высокое качество изображений, достаточное для архивного хранения, использования в компьютерном микрофильмировании, и изготовления пользовательских производных копий С – среднее качество изображений, достаточное для пользовательской цифровой копии документа, предназначенной для оперативного использования в компьютерных системах и сетях

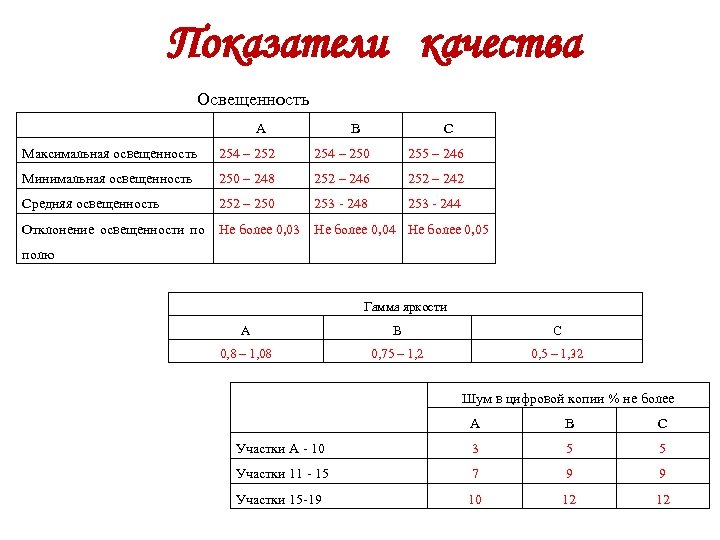

Показатели качества Освещенность А В С Максимальная освещенность 254 – 252 254 – 250 255 – 246 Минимальная освещенность 250 – 248 252 – 246 252 – 242 Средняя освещенность 252 – 250 253 - 248 253 - 244 Отклонение освещенности по Не более 0, 03 Не более 0, 04 Не более 0, 05 полю Гамма яркости А В С 0, 8 – 1, 08 0, 75 – 1, 2 0, 5 – 1, 32 Шум в цифровой копии % не более А В С Участки А - 10 3 5 5 Участки 11 - 15 7 9 9 Участки 15 -19 10 12 12

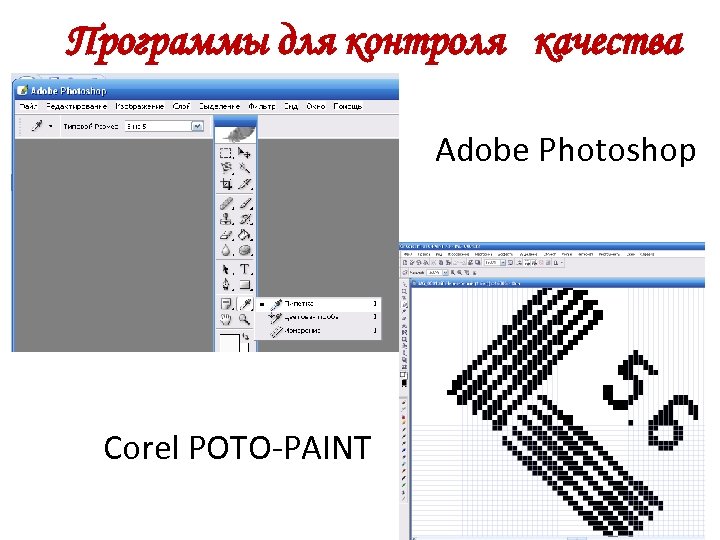

Программы для контроля качества Adobe Photoshop Corel POTO-PAINT

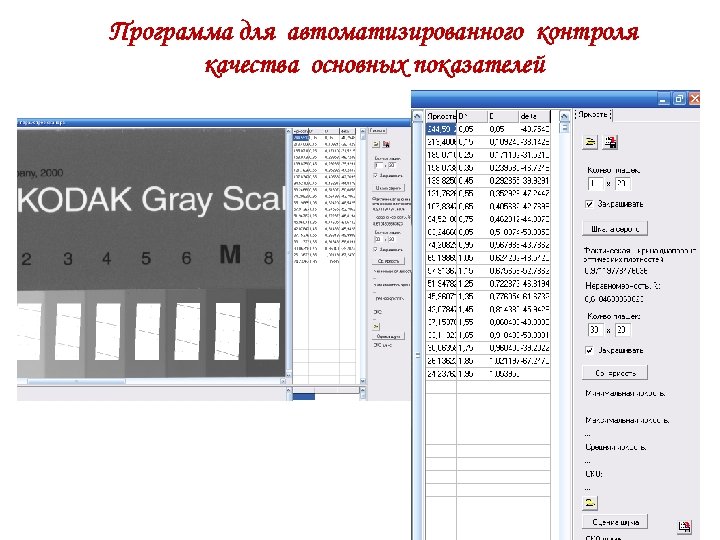

Программа для автоматизированного контроля качества основных показателей

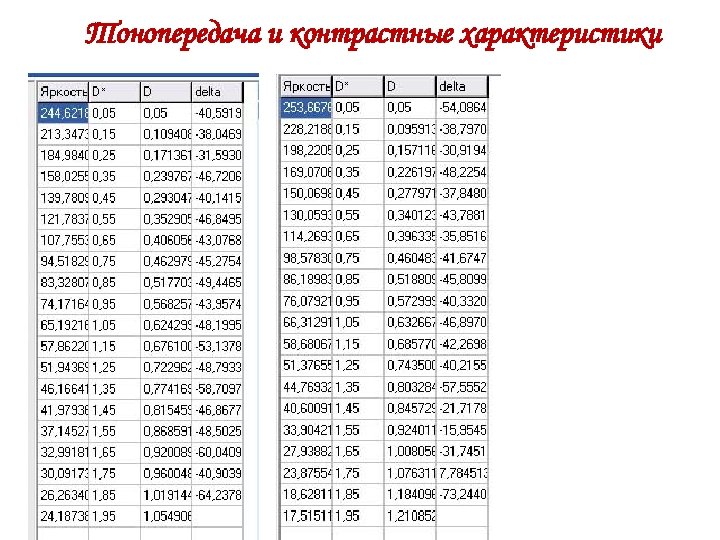

Тонопередача и контрастные характеристики

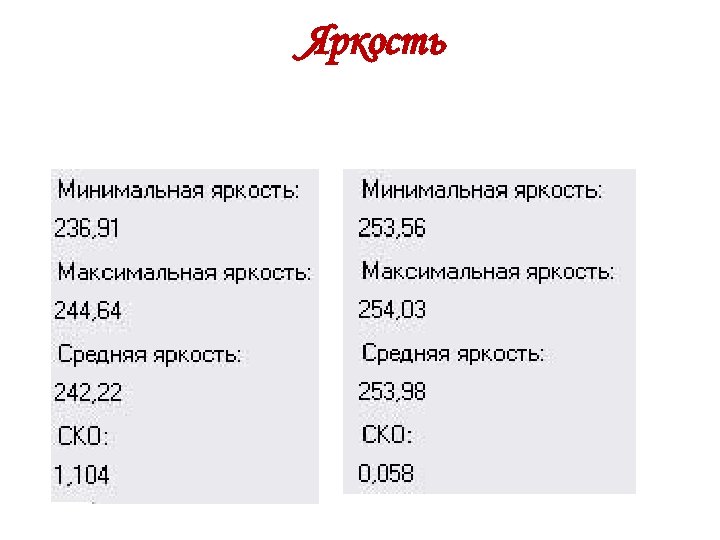

Яркость

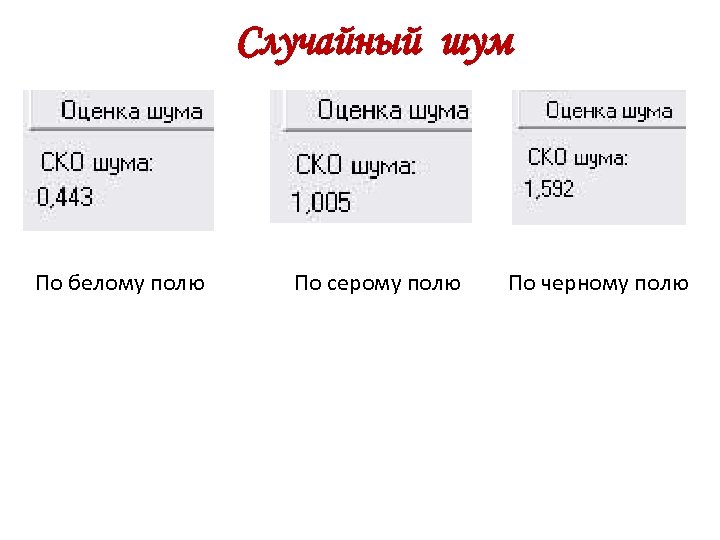

Случайный шум По белому полю По серому полю По черному полю

Спасибо за внимание Клещарь Сергей Николаевич Телефон: (4872) 56 -16 -26 е-mail: kleschar@yandex. ru
