ФГУП НИИ “Аргон” Варшавское шоссе, дом 125, стр. 1, М. Южная» Руководитель практики Журавлева Л. В.

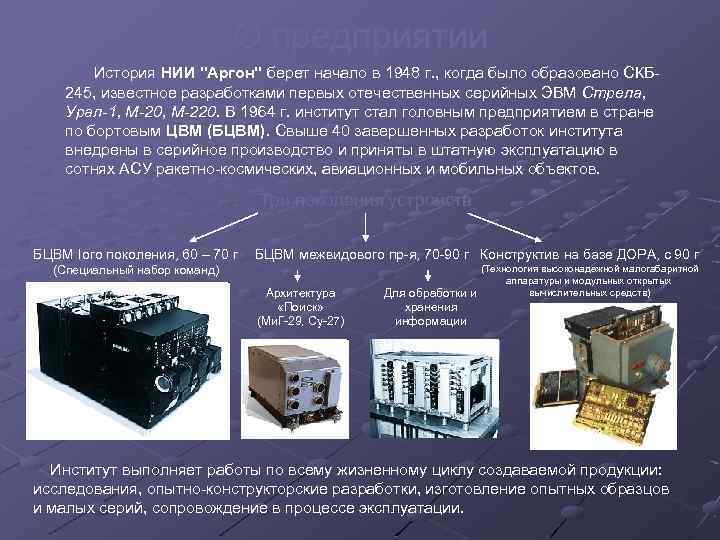

О предприятии История НИИ "Аргон" берет начало в 1948 г. , когда было образовано СКБ 245, известное разработками первых отечественных серийных ЭВМ Стрела, Урал-1, М-20, М-220. В 1964 г. институт стал головным предприятием в стране по бортовым ЦВМ (БЦВМ). Свыше 40 завершенных разработок института внедрены в серийное производство и приняты в штатную эксплуатацию в сотнях АСУ ракетно-космических, авиационных и мобильных объектов. Три поколения устройств БЦВМ Iого поколения, 60 – 70 г БЦВМ межвидового пр-я, 70 -90 г Конструктив на базе ДОРА, с 90 г (Специальный набор команд) Архитектура «Поиск» (Ми. Г-29, Су-27) (Технология высоконадежной малогабаритной аппаратуры и модульных открытых вычислительных средств) Для обработки и хранения информации ЭВМ “А-40” (“Аргон-40”) ЭВМ “А-11 С” (“Аргон-11 С”) БЦВМ Ц-101 МБВК ЕА-102 Институт выполняет работы по всему жизненному циклу создаваемой продукции: исследования, опытно-конструкторские разработки, изготовление опытных образцов и малых серий, сопровождение в процессе эксплуатации.

Продукция ФГУП “НИИ “АРГОН”

МНОГОФУНКЦИОНАЛЬНЫЙ БОРТОВОЙ ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС ЕА-102

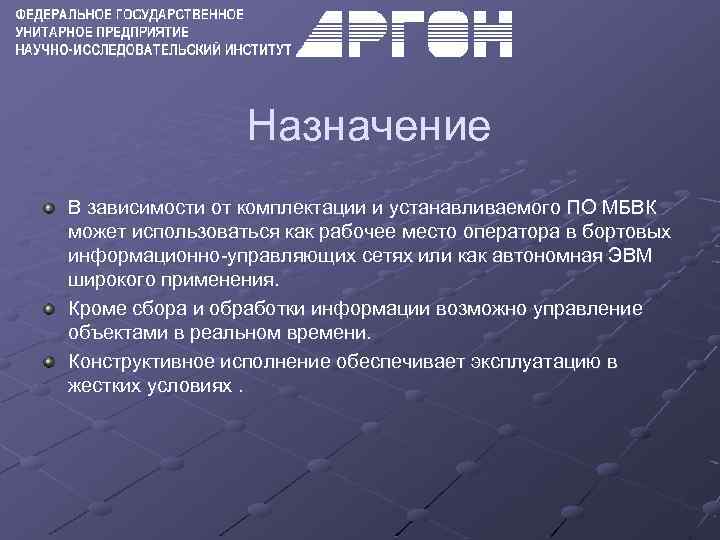

Назначение В зависимости от комплектации и устанавливаемого ПО МБВК может использоваться как рабочее место оператора в бортовых информационно-управляющих сетях или как автономная ЭВМ широкого применения. Кроме сбора и обработки информации возможно управление объектами в реальном времени. Конструктивное исполнение обеспечивает эксплуатацию в жестких условиях.

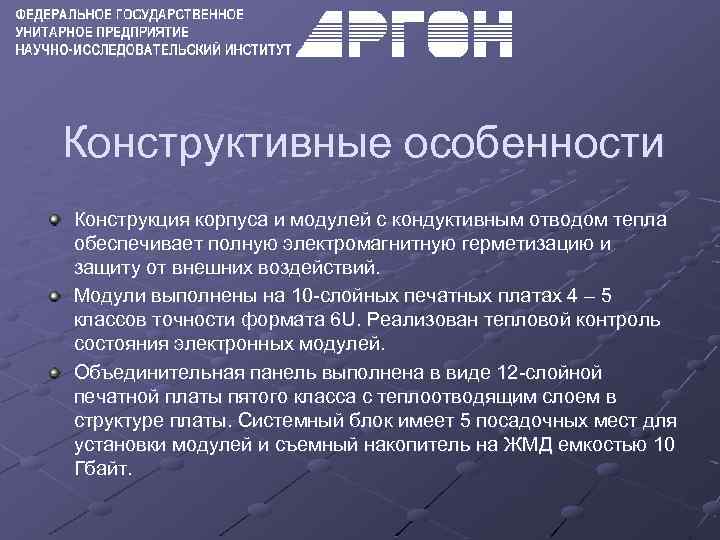

Конструктивные особенности Конструкция корпуса и модулей с кондуктивным отводом тепла обеспечивает полную электромагнитную герметизацию и защиту от внешних воздействий. Модули выполнены на 10 -слойных печатных платах 4 – 5 классов точности формата 6 U. Реализован тепловой контроль состояния электронных модулей. Объединительная панель выполнена в виде 12 -слойной печатной платы пятого класса с теплоотводящим слоем в структуре платы. Системный блок имеет 5 посадочных мест для установки модулей и съемный накопитель на ЖМД емкостью 10 Гбайт.

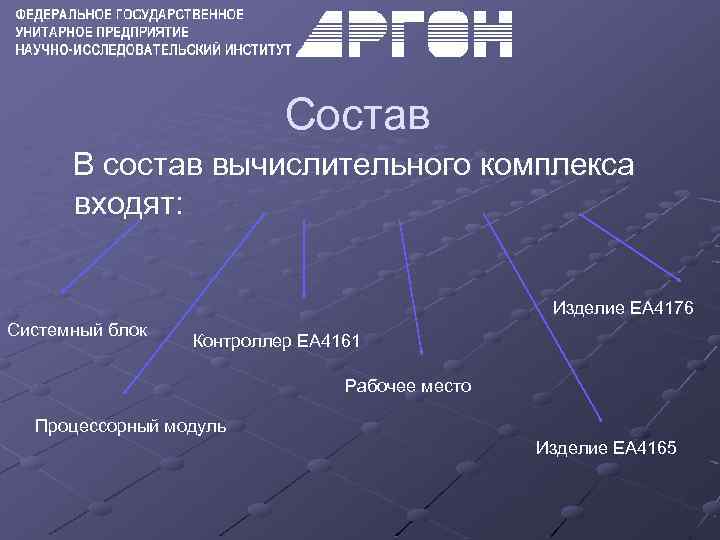

Состав В состав вычислительного комплекса входят: Изделие ЕА 4176 Системный блок Контроллер ЕА 4161 Рабочее место Процессорный модуль Изделие ЕА 4165

Контроллер ЕА 4161 Рабочее место

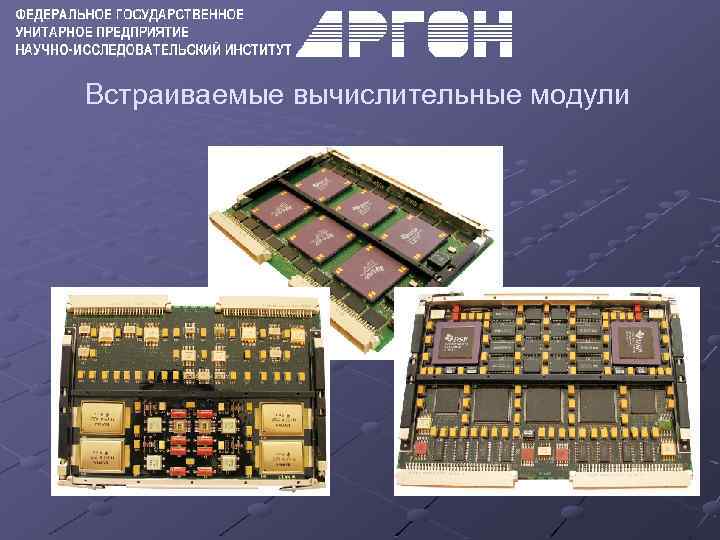

Встраиваемые вычислительные модули

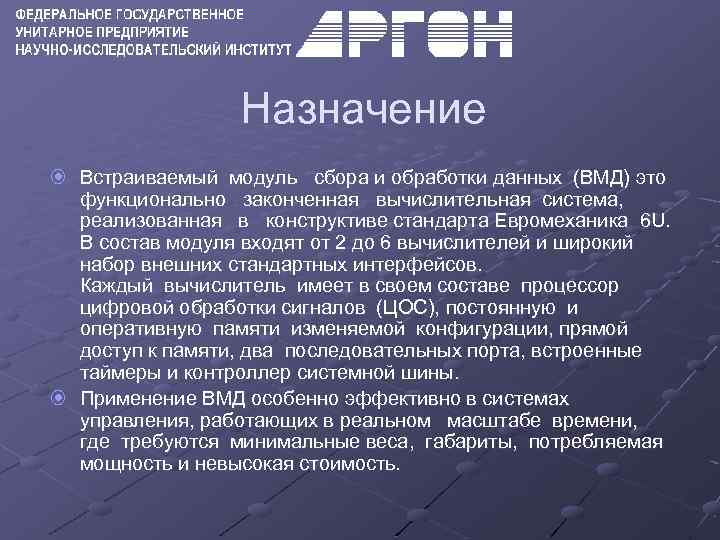

Назначение Встраиваемый модуль сбора и обработки данных (ВМД) это функционально законченная вычислительная система, реализованная в конструктиве стандарта Евромеханика 6 U. В состав модуля входят от 2 до 6 вычислителей и широкий набор внешних стандартных интерфейсов. Каждый вычислитель имеет в своем составе процессор цифровой обработки сигналов (ЦОС), постоянную и оперативную памяти изменяемой конфигурации, прямой доступ к памяти, два последовательных порта, встроенные таймеры и контроллер системной шины. Применение ВМД особенно эффективно в системах управления, работающих в реальном масштабе времени, где требуются минимальные веса, габариты, потребляемая мощность и невысокая стоимость.

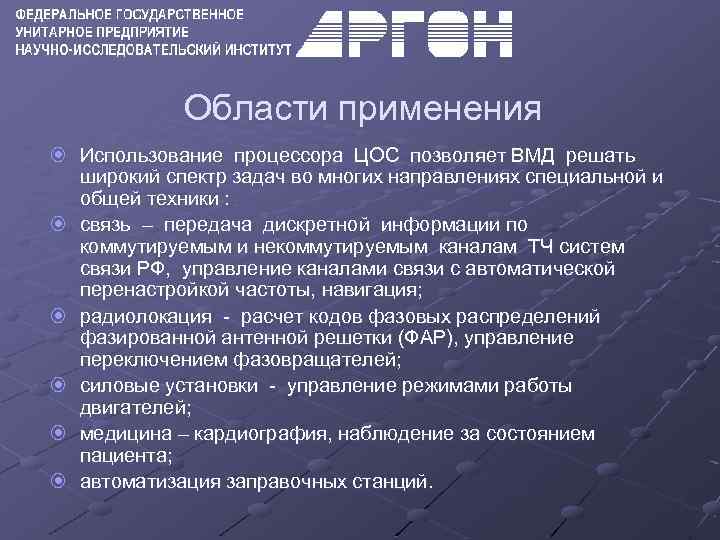

Области применения Использование процессора ЦОС позволяет ВМД решать широкий спектр задач во многих направлениях специальной и общей техники : связь – передача дискретной информации по коммутируемым и некоммутируемым каналам ТЧ систем связи РФ, управление каналами связи с автоматической перенастройкой частоты, навигация; радиолокация - расчет кодов фазовых распределений фазированной антенной решетки (ФАР), управление переключением фазовращателей; силовые установки - управление режимами работы двигателей; медицина – кардиография, наблюдение за состоянием пациента; автоматизация заправочных станций.

Источники питания

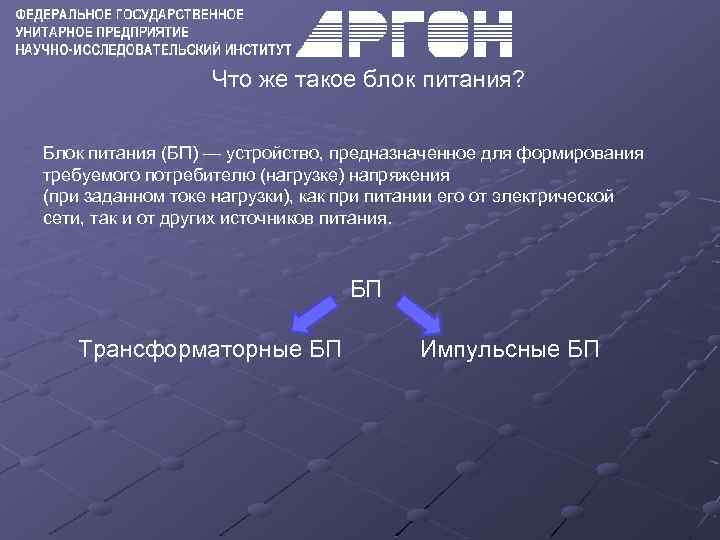

Что же такое блок питания? Блок питания (БП) — устройство, предназначенное для формирования требуемого потребителю (нагрузке) напряжения (при заданном токе нагрузки), как при питании его от электрической сети, так и от других источников питания. БП Трансформаторные БП Импульсные БП

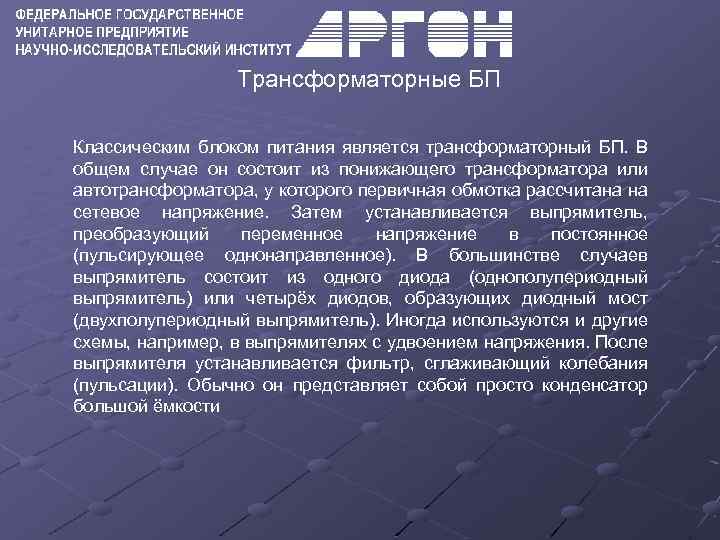

Трансформаторные БП Классическим блоком питания является трансформаторный БП. В общем случае он состоит из понижающего трансформатора или автотрансформатора, у которого первичная обмотка рассчитана на сетевое напряжение. Затем устанавливается выпрямитель, преобразующий переменное напряжение в постоянное (пульсирующее однонаправленное). В большинстве случаев выпрямитель состоит из одного диода (однополупериодный выпрямитель) или четырёх диодов, образующих диодный мост (двухполупериодный выпрямитель). Иногда используются и другие схемы, например, в выпрямителях с удвоением напряжения. После выпрямителя устанавливается фильтр, сглаживающий колебания (пульсации). Обычно он представляет собой просто конденсатор большой ёмкости

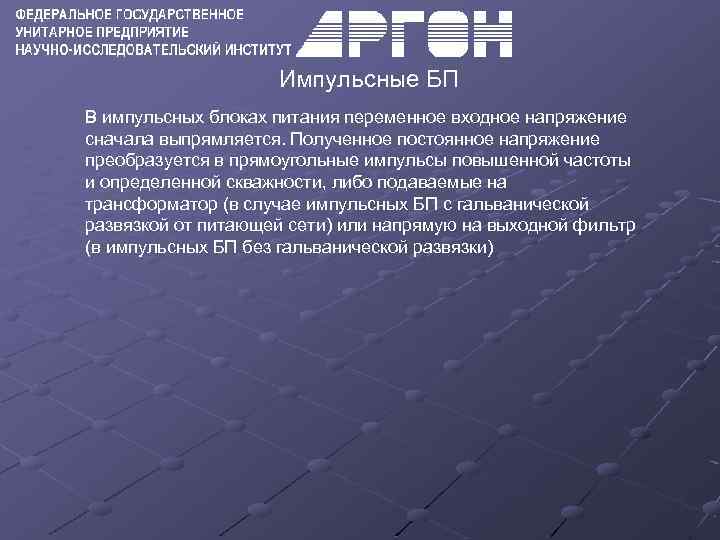

Импульсные БП В импульсных блоках питания переменное входное напряжение сначала выпрямляется. Полученное постоянное напряжение преобразуется в прямоугольные импульсы повышенной частоты и определенной скважности, либо подаваемые на трансформатор (в случае импульсных БП с гальванической развязкой от питающей сети) или напрямую на выходной фильтр (в импульсных БП без гальванической развязки)

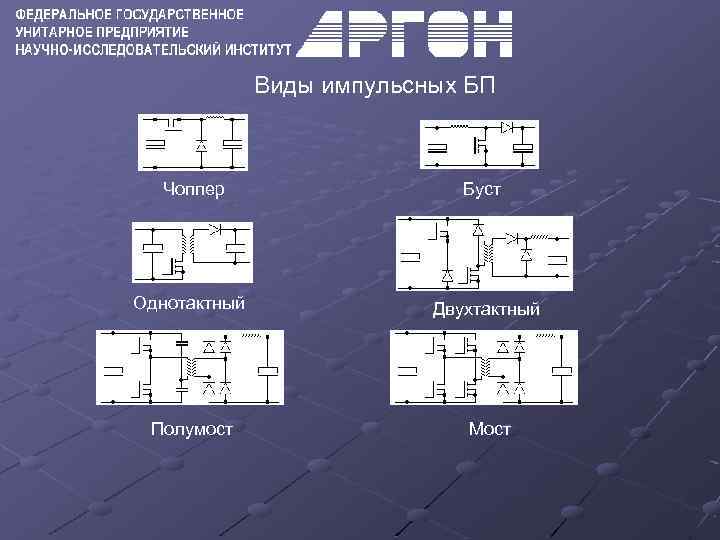

Виды импульсных БП Чоппер Буст Однотактный Двухтактный Полумост Мост

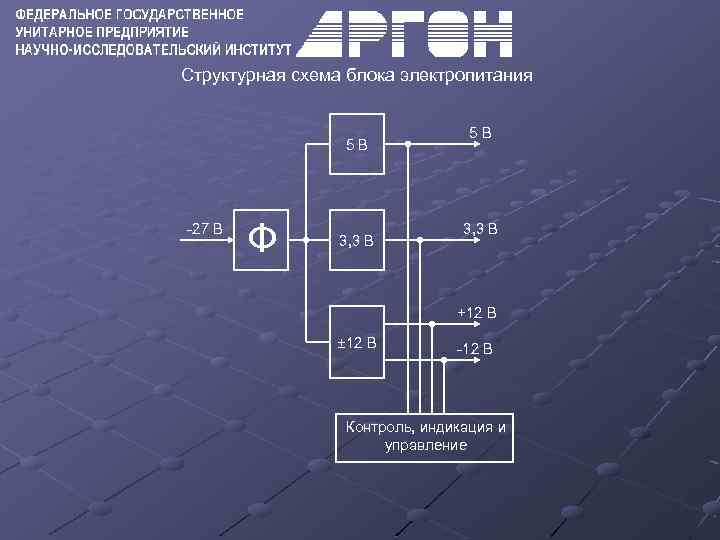

Структурная схема блока электропитания 5 В -27 В Ф 3, 3 В 5 В 3, 3 В +12 В ± 12 В -12 В Контроль, индикация и управление

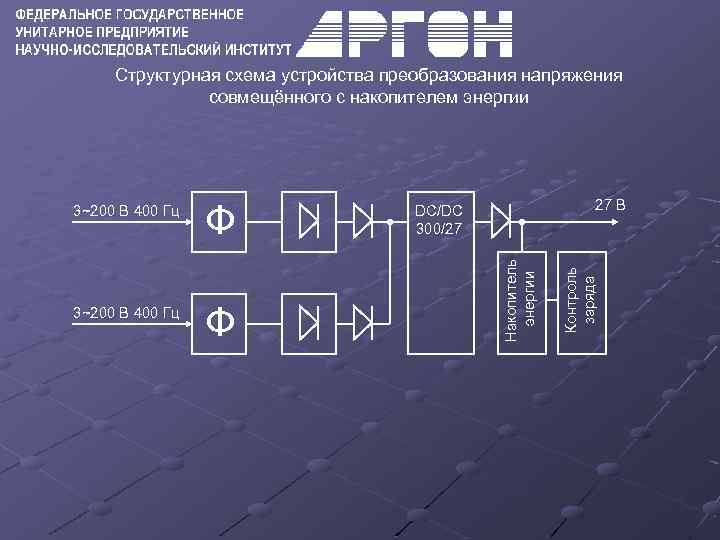

Структурная схема устройства преобразования напряжения совмещённого с накопителем энергии 3~200 В 400 Гц Ф Контроль заряда Ф 27 В DC/DC 300/27 Накопитель энергии 3~200 В 400 Гц

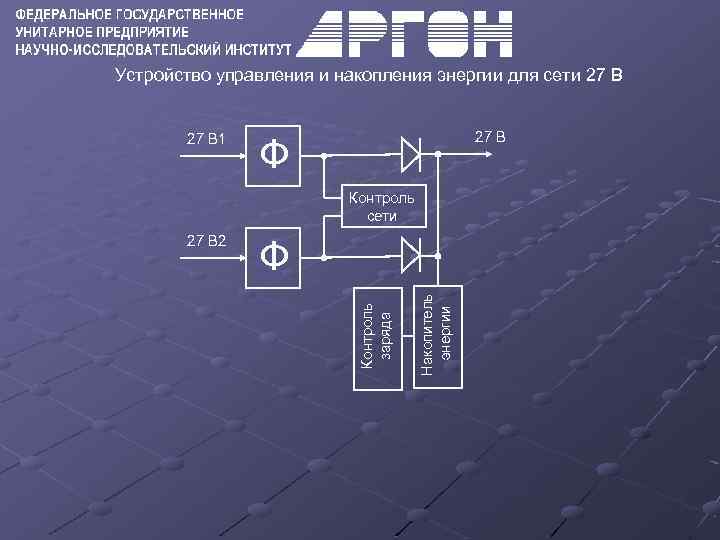

Устройство управления и накопления энергии для сети 27 В 1 27 В Ф Контроль сети Накопитель энергии Ф Контроль заряда 27 В 2

Устройство управления и накопления энергии для сети 27 В с повышающим преобразователем. Контроль сети Накопитель энергии Ф Контроль заряда 27 В 2 Контроль напряжения Ф Схема управления 27 В Boost converter (повышающий преобразователь) 27 В 1

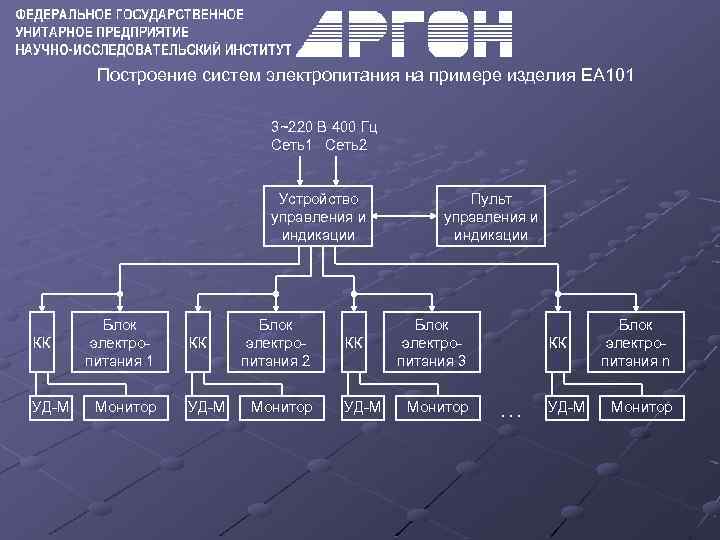

Построение систем электропитания на примере изделия ЕА 101 3~220 В 400 Гц Сеть1 Сеть2 Устройство управления и индикации КК УД-М Блок электропитания 1 Монитор КК УД-М Блок электропитания 2 Монитор КК УД-М Пульт управления и индикации Блок электропитания 3 Монитор КК … УД-М Блок электропитания n Монитор

27 В Сеть1 27 В Блок конденсаторов УД-М Блок электропитания Блок управления электропитанием Сеть1 Монитор Сеть2 Блок конденсаторов УД-М Блок электропитания Блок управления электропитанием Сеть2 Построение систем электропитания на примере изделия ЕА 102 Устройство управления и индикации Монитор

ТЕХНОЛОГИЯ

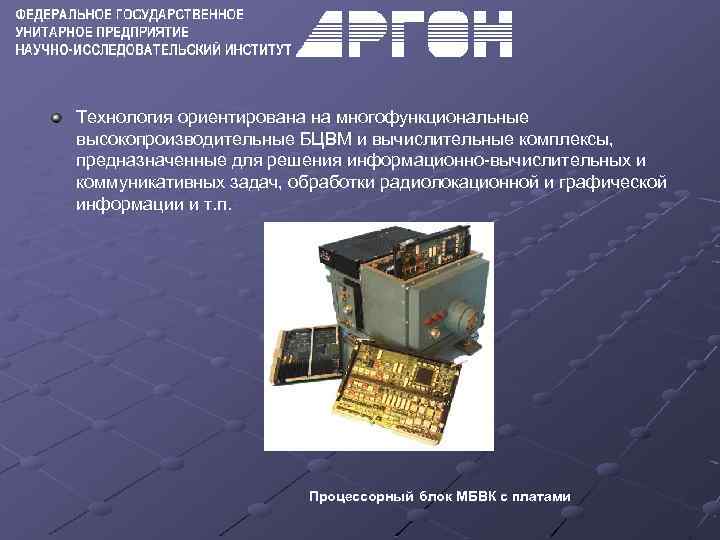

Технология ориентирована на многофункциональные высокопроизводительные БЦВМ и вычислительные комплексы, предназначенные для решения информационно-вычислительных и коммуникативных задач, обработки радиолокационной и графической информации и т. п. Процессорный блок МБВК с платами

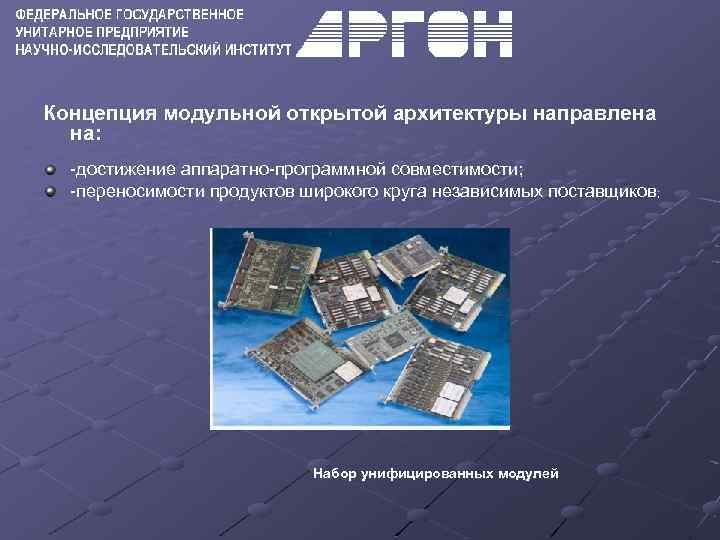

Концепция модульной открытой архитектуры направлена на: -достижение аппаратно-программной совместимости; -переносимости продуктов широкого круга независимых поставщиков; Набор унифицированных модулей

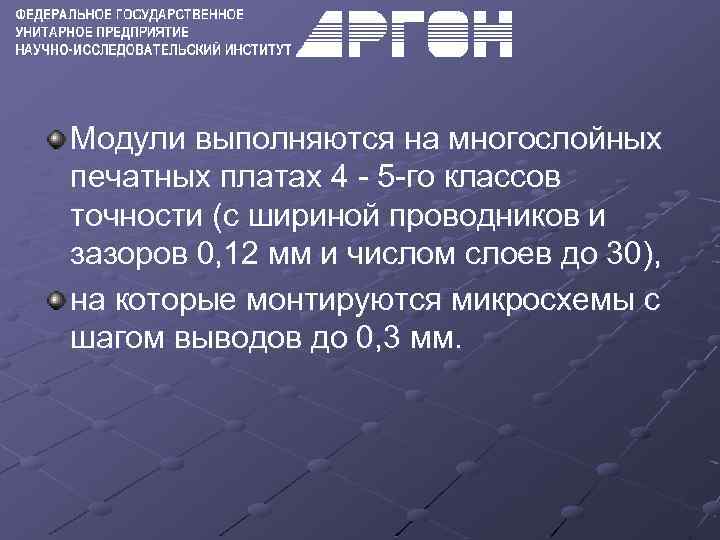

Модули выполняются на многослойных печатных платах 4 - 5 -го классов точности (с шириной проводников и зазоров 0, 12 мм и числом слоев до 30), на которые монтируются микросхемы с шагом выводов до 0, 3 мм.

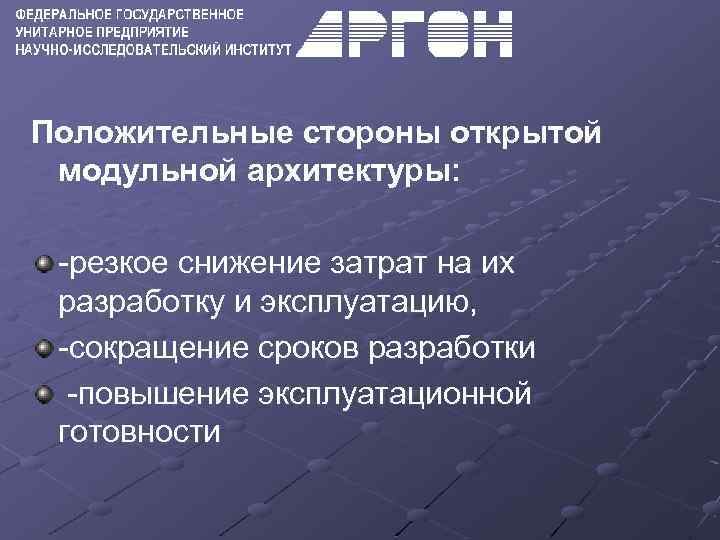

Положительные стороны открытой модульной архитектуры: -резкое снижение затрат на их разработку и эксплуатацию, -сокращение сроков разработки -повышение эксплуатационной готовности

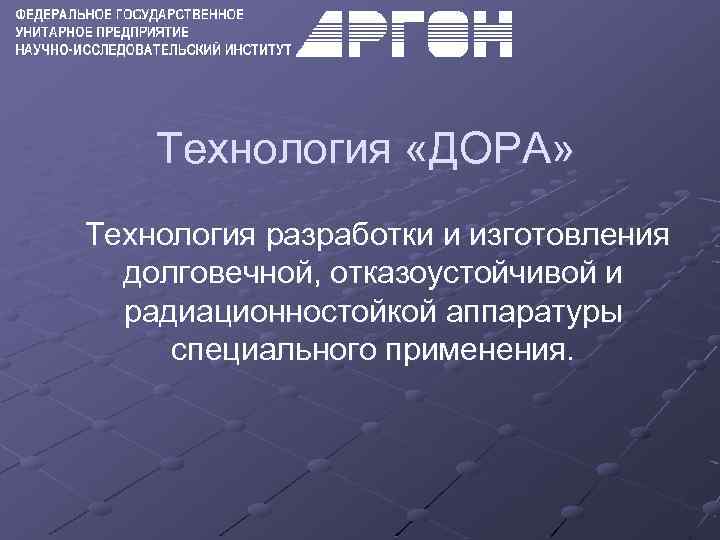

Технология «ДОРА» Технология разработки и изготовления долговечной, отказоустойчивой и радиационностойкой аппаратуры специального применения.

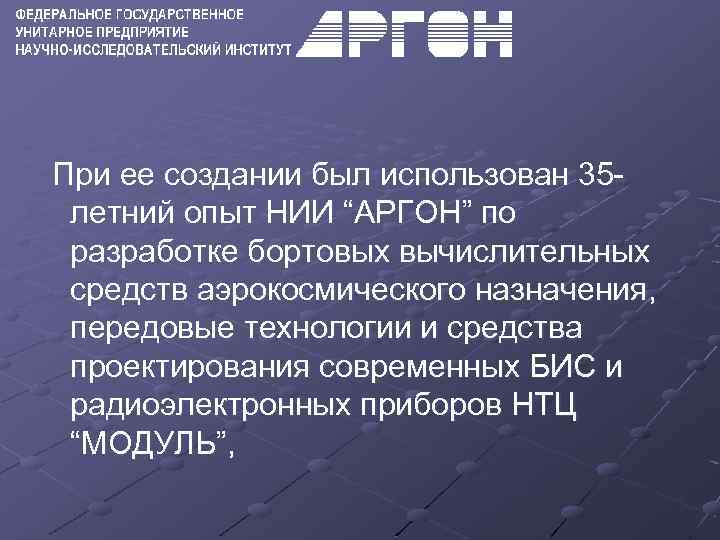

При ее создании был использован 35 летний опыт НИИ “АРГОН” по разработке бортовых вычислительных средств аэрокосмического назначения, передовые технологии и средства проектирования современных БИС и радиоэлектронных приборов НТЦ “МОДУЛЬ”,

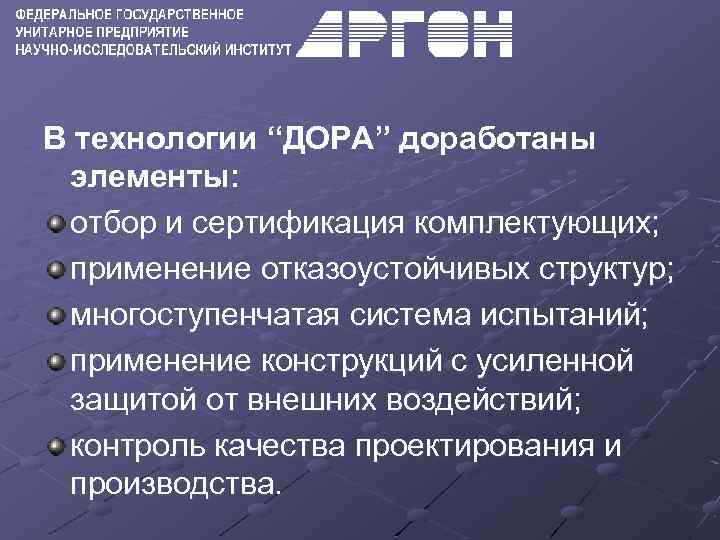

В технологии “ДОРА” доработаны элементы: отбор и сертификация комплектующих; применение отказоустойчивых структур; многоступенчатая система испытаний; применение конструкций с усиленной защитой от внешних воздействий; контроль качества проектирования и производства.

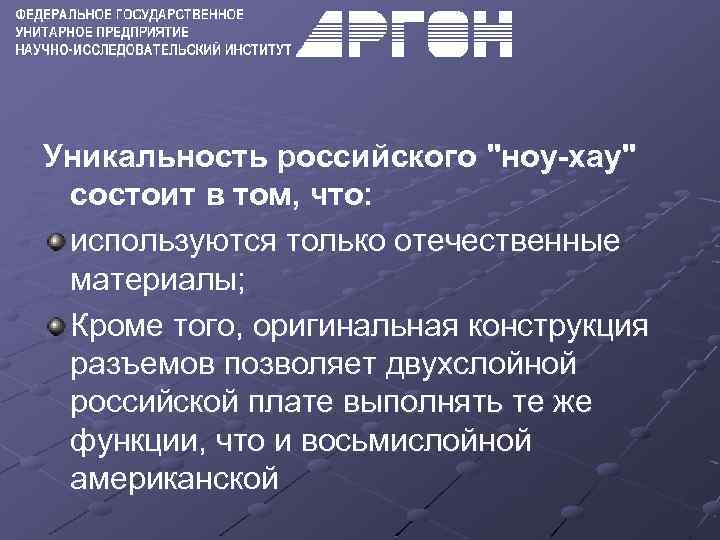

Уникальность российского "ноу-хау" состоит в том, что: используются только отечественные материалы; Кроме того, оригинальная конструкция разъемов позволяет двухслойной российской плате выполнять те же функции, что и восьмислойной американской

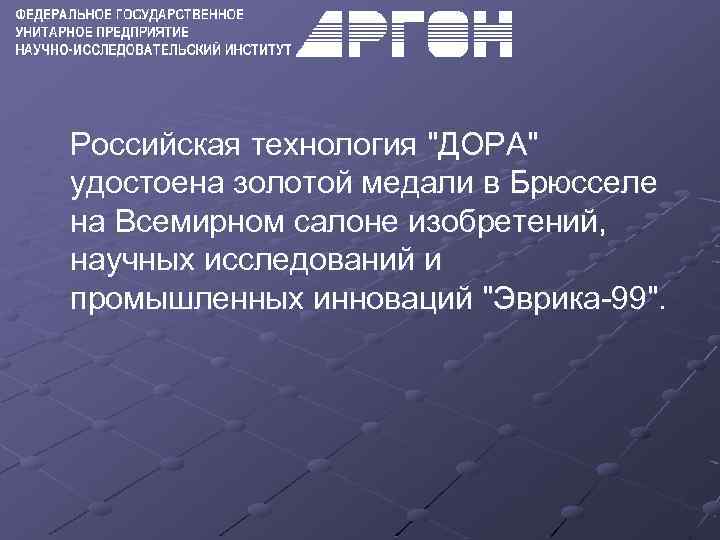

Российская технология "ДОРА" удостоена золотой медали в Брюсселе на Всемирном салоне изобретений, научных исследований и промышленных инноваций "Эврика-99".
