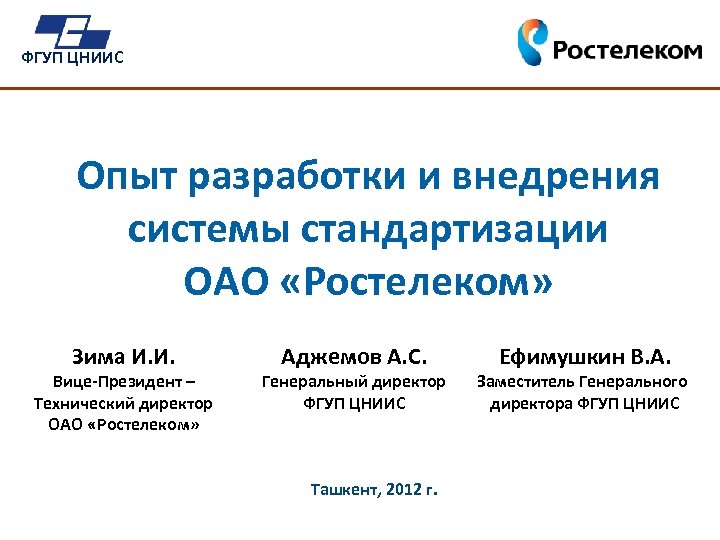

ФГУП ЦНИИС Опыт разработки и внедрения системы стандартизации ОАО «Ростелеком» Зима И. И. Вице-Президент – Технический директор ОАО «Ростелеком» Аджемов А. С. Генеральный директор ФГУП ЦНИИС Ташкент, 2012 г. Ефимушкин В. А. Заместитель Генерального директора ФГУП ЦНИИС
ФГУП ЦНИИС ЦЕЛИ СТАНДАРТИЗАЦИИ эффективное применение инновационных решений и технологий с учетом лучшей мировой практики; оптимизация затрат и сокращение сроков внедрения продуктов за счет разработки и обеспечения унифицированных системно-сетевых решений, прошедших моделирование и проверку на соответствие техническим и функциональным требованиям ; эффективное применение мультивендорных системно-сетевых решений за счет проверки требуемой совместимости мультивендорных решений на базе стандартизации протоколов повышение качества работы и эффективности использования сетевых ресурсов; снижение технологических рисков оператора связи за счёт предоставления документальных материалов, опережающего анализа результатов создания и внедрения новых технологий на сетях, позволяющих принимать обоснованные управленческие решения при определении и реализации технологической политики. 2
ФГУП ЦНИИС ОТ ИДЕИ ДО ВНЕДРЕНИЯ ЧЕРЕЗ СТАНДАРТИЗАЦИЮ И ТЕСТИРОВАНИЕ Технологический мониторинг Анализ новых идей, технологий, решений, оборудования Предварительно е тестирование Разработка концептов новых услуг Концепции внедрения новых системносетевых решений стандартизация Разработка стандартов организации (СТО) для системно-сетевых решений, протоколов, оборудования, услуг и процессов Продвижение стандартов организации в национальную систему стандартизации Взаимодействие с международными организациями стандартизации тестирование Формирование и организация единой системы тестирования системно-сетевых решений и оборудования на модельной сети на соответствие СТО Верификация разработанных стандартов на модельной сети Тестирование новых технологий связи, разработка рекомендаций по их внедрению на сети связи эксплуатация Приемосдаточные испытания Эксплуатационно -технический мониторинг Анализ данных эксплуатации, выработка рекомендаций для служб эксплуатации 3

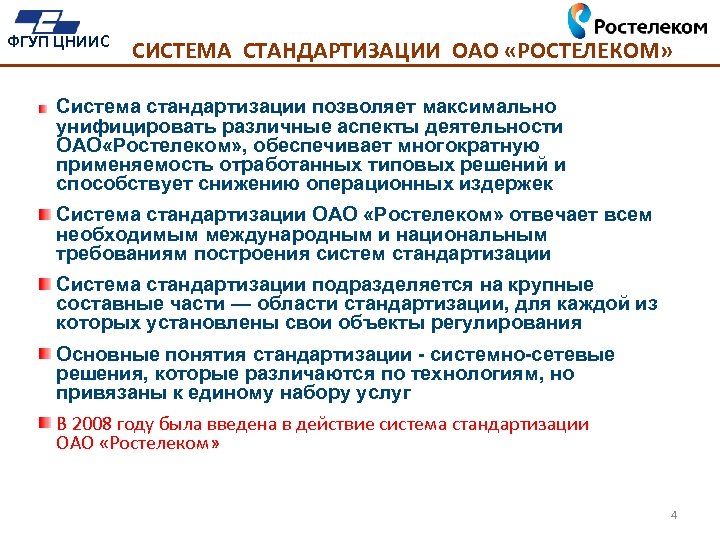

ФГУП ЦНИИС СИСТЕМА СТАНДАРТИЗАЦИИ ОАО «РОСТЕЛЕКОМ» Система стандартизации позволяет максимально унифицировать различные аспекты деятельности ОАО «Ростелеком» , обеспечивает многократную применяемость отработанных типовых решений и способствует снижению операционных издержек Система стандартизации ОАО «Ростелеком» отвечает всем необходимым международным и национальным требованиям построения систем стандартизации Система стандартизации подразделяется на крупные составные части — области стандартизации, для каждой из которых установлены свои объекты регулирования Основные понятия стандартизации - системно-сетевые решения, которые различаются по технологиям, но привязаны к единому набору услуг В 2008 году была введена в действие система стандартизации ОАО «Ростелеком» 4
ФГУП ЦНИИС КЛАССИФИКАТОР СИСТЕМЫ СТАНДАРТИЗАЦИИ

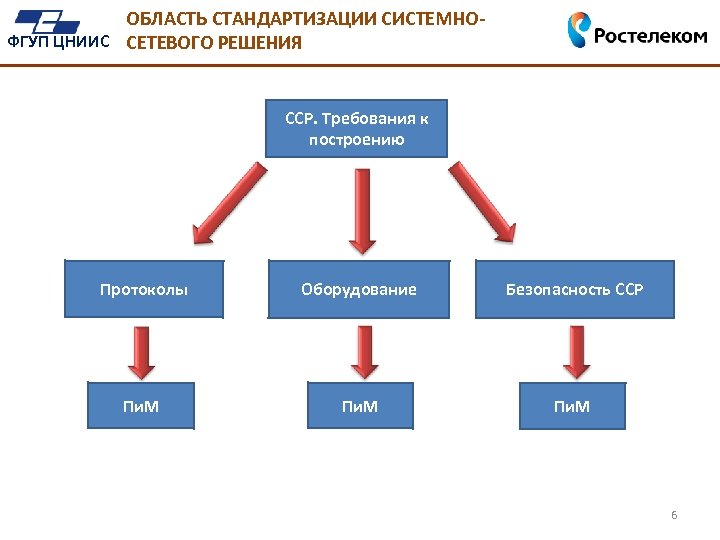

ОБЛАСТЬ СТАНДАРТИЗАЦИИ СИСТЕМНОФГУП ЦНИИС СЕТЕВОГО РЕШЕНИЯ ССР. Требования к построению Протоколы Оборудование Безопасность ССР Пи. М 6

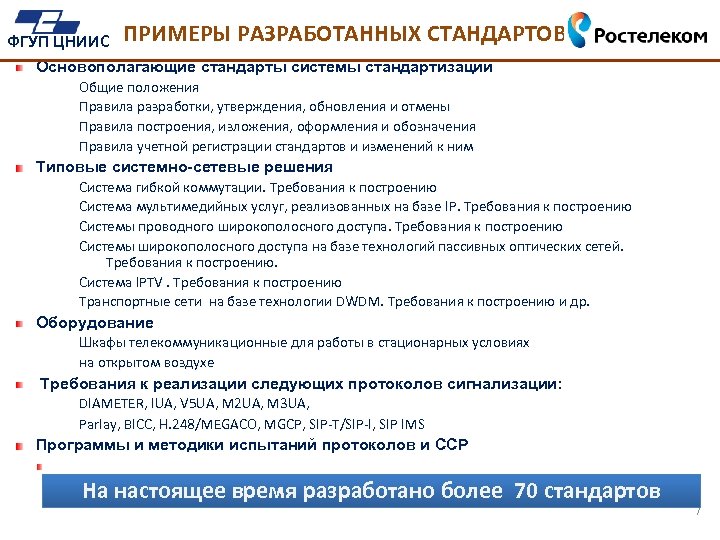

ФГУП ЦНИИС ПРИМЕРЫ РАЗРАБОТАННЫХ СТАНДАРТОВ Основополагающие стандарты системы стандартизации Общие положения Правила разработки, утверждения, обновления и отмены Правила построения, изложения, оформления и обозначения Правила учетной регистрации стандартов и изменений к ним Типовые системно-сетевые решения Система гибкой коммутации. Требования к построению Система мультимедийных услуг, реализованных на базе IP. Требования к построению Системы проводного широкополосного доступа. Требования к построению Системы широкополосного доступа на базе технологий пассивных оптических сетей. Требования к построению. Система IPTV. Требования к построению Транспортные сети на базе технологии DWDM. Требования к построению и др. Оборудование Шкафы телекоммуникационные для работы в стационарных условиях на открытом воздухе Требования к реализации следующих протоколов сигнализации: DIAMETER, IUA, V 5 UA, M 2 UA, M 3 UA, Parlay, BICC, H. 248/MEGACO, MGCP, SIP-T/SIP-I, SIP IMS Программы и методики испытаний протоколов и ССР На настоящее время разработано более 70 стандартов 7

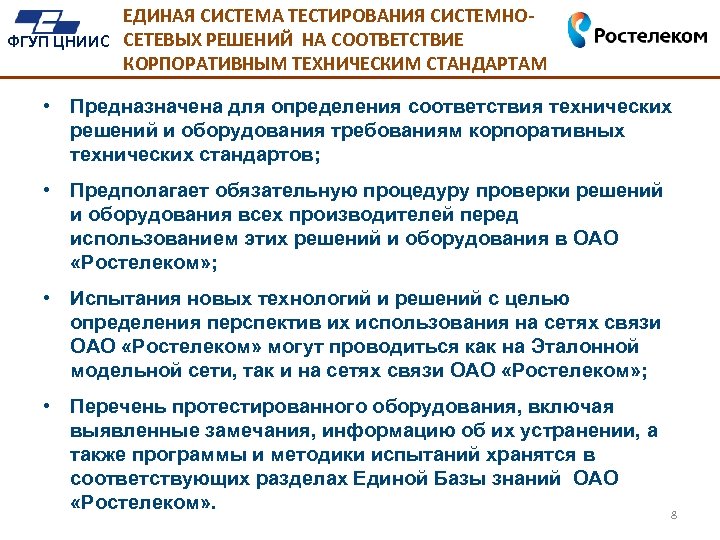

ЕДИНАЯ СИСТЕМА ТЕСТИРОВАНИЯ СИСТЕМНОФГУП ЦНИИС СЕТЕВЫХ РЕШЕНИЙ НА СООТВЕТСТВИЕ КОРПОРАТИВНЫМ ТЕХНИЧЕСКИМ СТАНДАРТАМ • Предназначена для определения соответствия технических решений и оборудования требованиям корпоративных технических стандартов; • Предполагает обязательную процедуру проверки решений и оборудования всех производителей перед использованием этих решений и оборудования в ОАО «Ростелеком» ; • Испытания новых технологий и решений с целью определения перспектив их использования на сетях связи ОАО «Ростелеком» могут проводиться как на Эталонной модельной сети, так и на сетях связи ОАО «Ростелеком» ; • Перечень протестированного оборудования, включая выявленные замечания, информацию об их устранении, а также программы и методики испытаний хранятся в соответствующих разделах Единой Базы знаний ОАО «Ростелеком» . 8

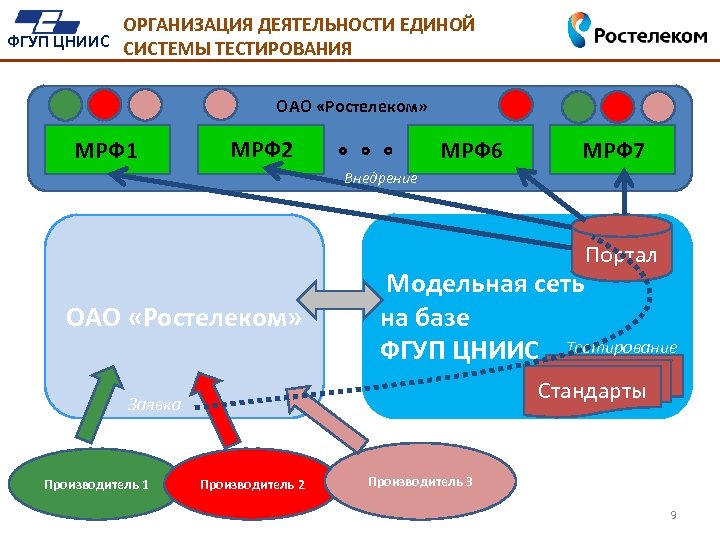

ОРГАНИЗАЦИЯ ДЕЯТЕЛЬНОСТИ ЕДИНОЙ ФГУП ЦНИИС СИСТЕМЫ ТЕСТИРОВАНИЯ ОАО «Ростелеком» МРФ 1 МРФ 2 МРФ 6 МРФ 7 Внедрение Портал ОАО «Ростелеком» Модельная сеть на базе ФГУП ЦНИИС Тестирование Стандарты Заявка Оборудование Производитель 1 Производитель 2 Производитель 3 9

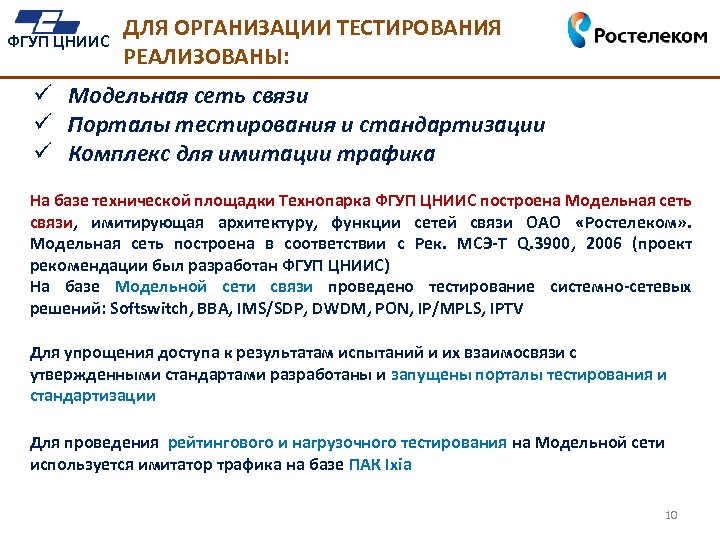

ФГУП ЦНИИС ДЛЯ ОРГАНИЗАЦИИ ТЕСТИРОВАНИЯ РЕАЛИЗОВАНЫ: ü Модельная сеть связи ü Порталы тестирования и стандартизации ü Комплекс для имитации трафика На базе технической площадки Технопарка ФГУП ЦНИИС построена Модельная сеть связи, имитирующая архитектуру, функции сетей связи ОАО «Ростелеком» . Модельная сеть построена в соответствии с Рек. МСЭ-Т Q. 3900, 2006 (проект рекомендации был разработан ФГУП ЦНИИС) На базе Модельной сети связи проведено тестирование системно-сетевых решений: Softswitch, BBA, IMS/SDP, DWDM, PON, IP/MPLS, IPTV Для упрощения доступа к результатам испытаний и их взаимосвязи с утвержденными стандартами разработаны и запущены порталы тестирования и стандартизации Для проведения рейтингового и нагрузочного тестирования на Модельной сети используется имитатор трафика на базе ПАК Ixia 10

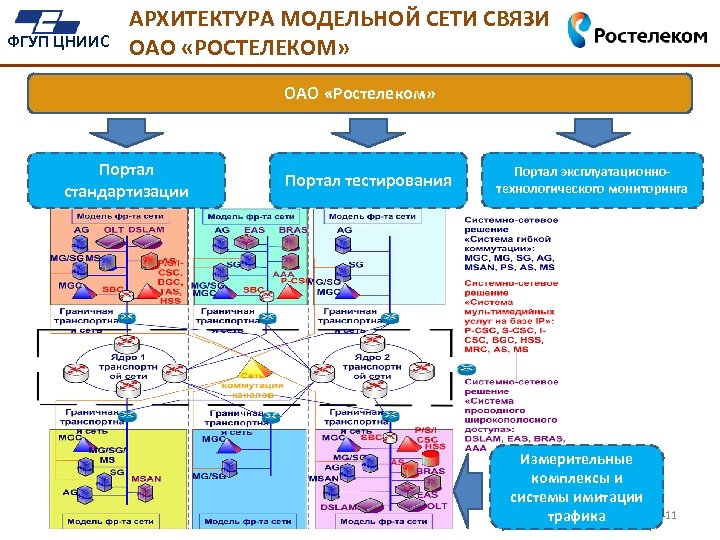

ФГУП ЦНИИС АРХИТЕКТУРА МОДЕЛЬНОЙ СЕТИ СВЯЗИ ОАО «РОСТЕЛЕКОМ» ОАО «Ростелеком» Портал стандартизации Портал тестирования Портал эксплуатационнотехнологического мониторинга Измерительные комплексы и системы имитации трафика 11

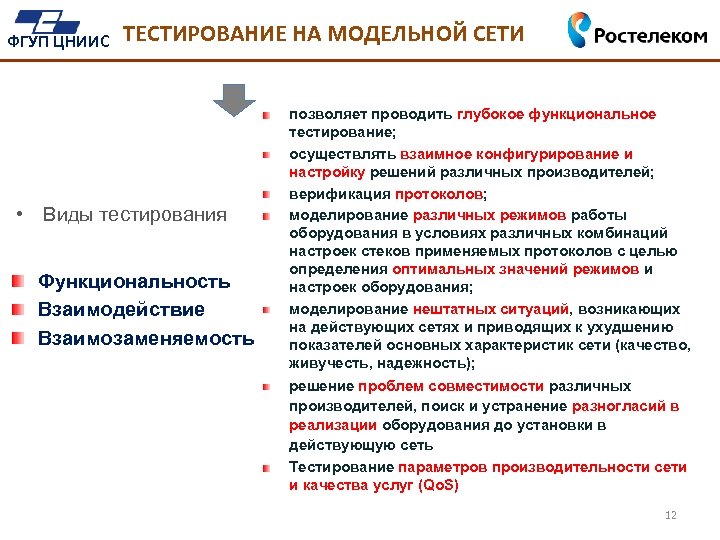

ФГУП ЦНИИС ТЕСТИРОВАНИЕ НА МОДЕЛЬНОЙ СЕТИ • Виды тестирования Функциональность Взаимодействие Взаимозаменяемость позволяет проводить глубокое функциональное тестирование; осуществлять взаимное конфигурирование и настройку решений различных производителей; верификация протоколов; моделирование различных режимов работы оборудования в условиях различных комбинаций настроек стеков применяемых протоколов с целью определения оптимальных значений режимов и настроек оборудования; моделирование нештатных ситуаций, возникающих на действующих сетях и приводящих к ухудшению показателей основных характеристик сети (качество, живучесть, надежность); решение проблем совместимости различных производителей, поиск и устранение разногласий в реализации оборудования до установки в действующую сеть Тестирование параметров производительности сети и качества услуг (Qo. S) 12
ТЕСТИРОВАНИЕ С ПОДКЛЮЧЕНИЕМ К СЕТИ ФГУП ЦНИИС ОПЕРАТОРА (РАСПРЕДЕЛЕННАЯ ОПЫТНАЯ ЗОНА) Виды тестирования Тестирование услуг Endto-End Взаимодействие Тестирование качества Рейтинговое тестирование Тестирование мобильности/роуминга Функциональные проверки услуги под реальной нагрузкой; Проверка услуги, в части взаимодействия с действующими системами операторов; Тестирование на межсетевое взаимодействие (взаимодействие с сетями разных операторов); Проверки показателей качества услуги и сетей связи Рейтинговое тестирование 13

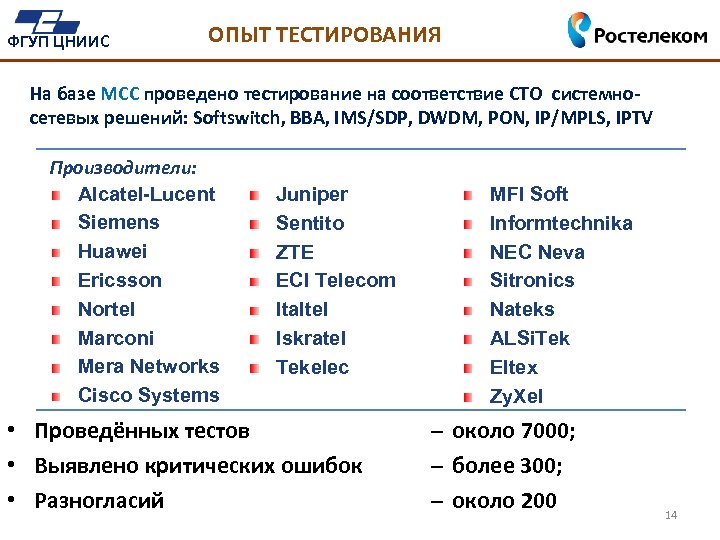

ФГУП ЦНИИС ОПЫТ ТЕСТИРОВАНИЯ На базе МСС проведено тестирование на соответствие СТО системносетевых решений: Softswitch, BBA, IMS/SDP, DWDM, PON, IP/MPLS, IPTV Производители: Alcatel-Lucent Siemens Huawei Ericsson Nortel Marconi Mera Networks Cisco Systems Juniper Sentito ZTE ECI Telecom Italtel Iskratel Tekelec • Проведённых тестов • Выявлено критических ошибок • Разногласий MFI Soft Informtechnika NEC Neva Sitronics Nateks ALSi. Tek Eltex Zy. Xel – около 7000; – более 300; – около 200 14
ФГУП ЦНИИС ЗАДАЧИ ЭКСПЛУАТАЦИОННО-ТЕХНИЧЕСКОГО МОНИТОРИНГА Сбор, обобщение и анализ информации о функционировании системно-сетевых решений и оборудования, используемых на сетях связи ОАО «Ростелеком» Рекомендации по устранению нештатных ситуаций Анализ технического состояния: сбор статистики о нештатных ситуациях Имитация нештатных ситуаций на Модельной сети связи Экспертиза патчей/ «заплаток» для устранения выявленных ошибок 15
ФГУП ЦНИИС СОВМЕСТНАЯ ДЕЯТЕЛЬНОСТЬ С МСЭ Создание Модельной сети в ЦНИИС для тестирования совместимости NGN Москва, 2003 Открытие проекта по тестированию оборудования NGN Москва, 2004 Региональная подготовительная встреча РСС. Одобрение инициативы России по созданию Международного центра для вклада РСС на ВКРЭ-06 (Доха, Катар) Москва, октябрь 2005 Открытие в МСЭ-Т вопроса Q. 8 «Тестирование протоколов сетей NGN» ВАСЭ Бразилия, 2004 Открытие серии пяти рекомендаций Q. 39 хх в рамках Q. 8 ИК 11 МСЭ-Т по тестированию средств связи NGN Швейцария, 2004 Резолюция 17 ВКРЭ, одобряющая вклад РСС по созданию Международных центров по внедрению и тестированию новых технологий Доха, Катар, март 2006 Окончание проекта по тестированию оборудования NGN на совместимость 15 ведущих производителей Москва, 2004 -2005 Совет операторов РСС. Доклад ФГУП ЦНИИС о принципах построения и функционирования Международных центров. Москва, март 2006 16
ФГУП ЦНИИС ЭТАПЫ РАЗВИТИЯ ПРОЕКТА С МСЭ Выступления на семинарах МСЭ-D/МСЭТ по тематике тестирования на модельных сетях Форум специалистов МСЭ-ATIS США , март 2006 Форум африканского региона Танзания, октябрь 2006 Форум специалистов МСЭ-ETSI Швейцария, декабрь 2006 Форум арабского региона Бахрейн, май 2007 Рекомендации: Q. 3900 (2006) Q. 3901 (2008) Q. 3902 (2008) Q. 3903 (2008) Проект МСЭ «Международный центр по тестированию телекоммуникаций» Швейцария, ноябрь 2007 Согласован в департаменте по проектам МСЭ-D 17

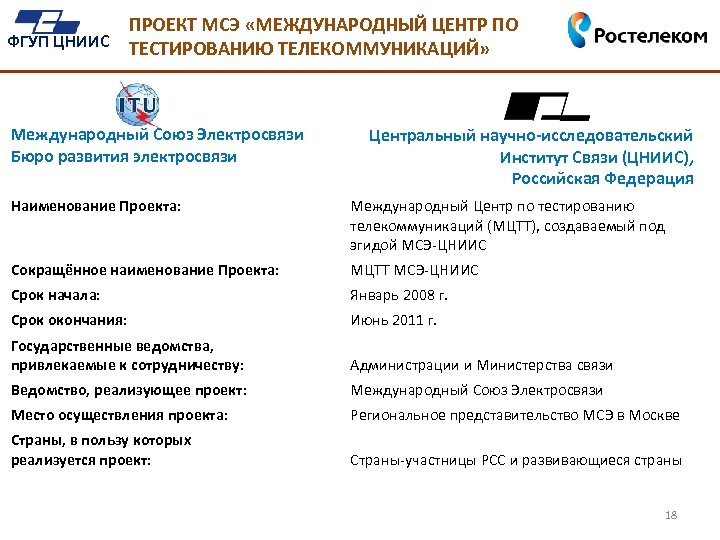

ПРОЕКТ МСЭ «МЕЖДУНАРОДНЫЙ ЦЕНТР ПО ФГУП ЦНИИС ТЕСТИРОВАНИЮ ТЕЛЕКОММУНИКАЦИЙ» Международный Союз Электросвязи Бюро развития электросвязи Наименование Проекта: Центральный научно-исследовательский Институт Связи (ЦНИИС), Российская Федерация Международный Центр по тестированию Сокращённое наименование Проекта: МЦТТ МСЭ-ЦНИИС Срок начала: Январь 2008 г. Срок окончания: Июнь 2011 г. Государственные ведомства, привлекаемые к сотрудничеству: Администрации и Министерства связи Ведомство, реализующее проект: Международный Союз Электросвязи Место осуществления проекта: Региональное представительство МСЭ в Москве Страны, в пользу которых реализуется проект: Страны-участницы РСС и развивающиеся страны телекоммуникаций (МЦТТ), создаваемый под эгидой МСЭ-ЦНИИС 18

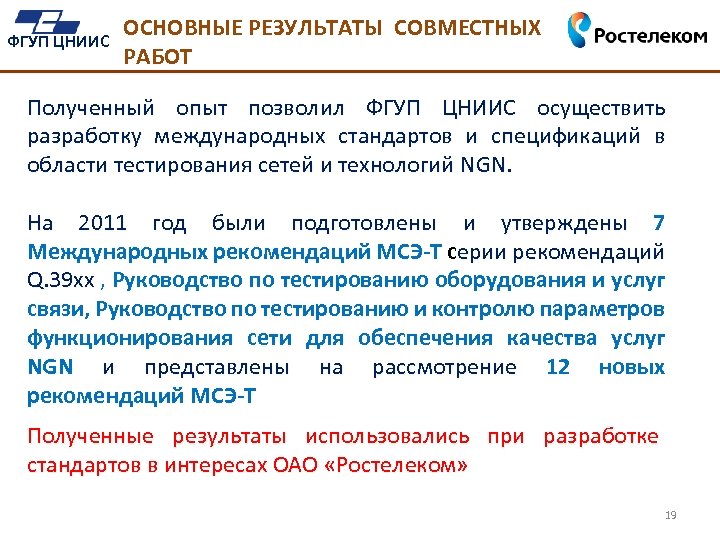

ФГУП ЦНИИС ОСНОВНЫЕ РЕЗУЛЬТАТЫ СОВМЕСТНЫХ РАБОТ Полученный опыт позволил ФГУП ЦНИИС осуществить разработку международных стандартов и спецификаций в области тестирования сетей и технологий NGN. На 2011 год были подготовлены и утверждены 7 Международных рекомендаций МСЭ-Т серии рекомендаций Q. 39 xx , Руководство по тестированию оборудования и услуг связи, Руководство по тестированию и контролю параметров функционирования сети для обеспечения качества услуг NGN и представлены на рассмотрение 12 новых рекомендаций МСЭ-Т Полученные результаты использовались при разработке стандартов в интересах ОАО «Ростелеком» 19

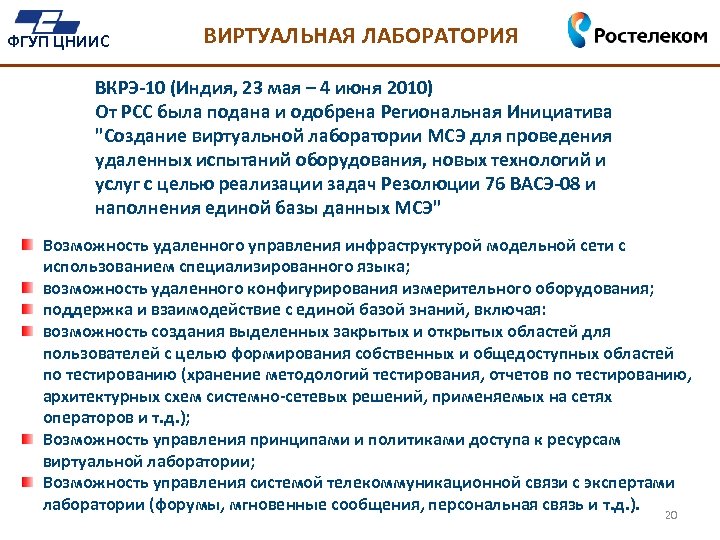

ФГУП ЦНИИС ВИРТУАЛЬНАЯ ЛАБОРАТОРИЯ ВКРЭ-10 (Индия, 23 мая – 4 июня 2010) От РСС была подана и одобрена Региональная Инициатива "Создание виртуальной лаборатории МСЭ для проведения удаленных испытаний оборудования, новых технологий и услуг с целью реализации задач Резолюции 76 ВАСЭ-08 и наполнения единой базы данных МСЭ" Возможность удаленного управления инфраструктурой модельной сети с использованием специализированного языка; возможность удаленного конфигурирования измерительного оборудования; поддержка и взаимодействие с единой базой знаний, включая: возможность создания выделенных закрытых и открытых областей для пользователей с целью формирования собственных и общедоступных областей по тестированию (хранение методологий тестирования, отчетов по тестированию, архитектурных схем системно-сетевых решений, применяемых на сетях операторов и т. д. ); Возможность управления принципами и политиками доступа к ресурсам виртуальной лаборатории; Возможность управления системой телекоммуникационной связи с экспертами лаборатории (форумы, мгновенные сообщения, персональная связь и т. д. ). 20

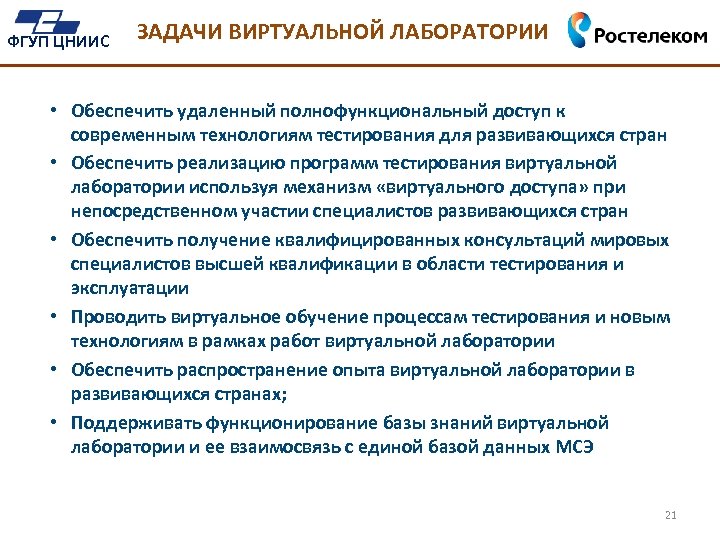

ФГУП ЦНИИС ЗАДАЧИ ВИРТУАЛЬНОЙ ЛАБОРАТОРИИ • Обеспечить удаленный полнофункциональный доступ к современным технологиям тестирования для развивающихся стран • Обеспечить реализацию программ тестирования виртуальной лаборатории используя механизм «виртуального доступа» при непосредственном участии специалистов развивающихся стран • Обеспечить получение квалифицированных консультаций мировых специалистов высшей квалификации в области тестирования и эксплуатации • Проводить виртуальное обучение процессам тестирования и новым технологиям в рамках работ виртуальной лаборатории • Обеспечить распространение опыта виртуальной лаборатории в развивающихся странах; • Поддерживать функционирование базы знаний виртуальной лаборатории и ее взаимосвязь с единой базой данных МСЭ 21
ФГУП ЦНИИС ЗАКЛЮЧЕНИЕ Введение системы стандартизации позволит сонаправленно вести политику развития сетей связи, что позволит в дальнейшем обеспечить возможность «легкого» взаимодействия ОАО «Ростелеком» с международными операторами связи Система тестирования позволит обеспечить поставку на сети связи проверенных, унифицированных решений и будет способствовать снижению издержек операторов связи при внедрении и эксплуатации нового оборудования Предлагаем аккумулировать возможности и ресурсы, объединить ноу-хау в рамках работ по стандартизации Спасибо за внимание! 22
