ФГУ « 32 государственный научно-исследовательский испытательный институт Минобороны России» «ОСОБЕННОСТИ ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ПРИ ОСУЩЕСТВЛЕНИИ ДЕЯТЕЛЬНОСТИ В ОБЛАСТИ ОБОРОНЫ И БЕЗОПАСНОСТИ. ТРЕБОВАНИЯ СОВРЕМЕННОЙ ЗАКОНОДАТЕЛЬНОЙ И НОРМАТИВНОЙ БАЗЫ К УТВЕРЖДЕНИЮ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ, АТТЕСТАЦИИ МЕТОДИК ИЗМЕРНИЙ, ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПРИМЕНИТЕЛЬНО К ИСПЫТАНИЯМ ЭЛЕКТРОРАДИОИЗДЕЛИЙ И РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ НА РАДИАЦИОННУЮ СТОЙКОСТЬ» .

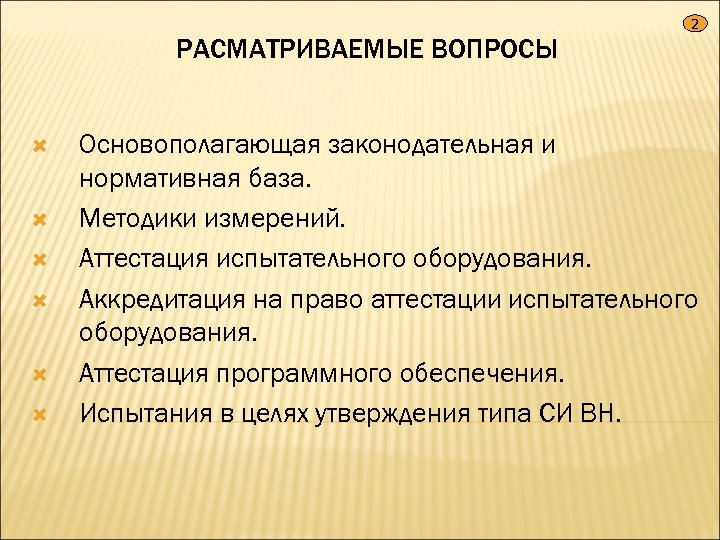

2 РАСМАТРИВАЕМЫЕ ВОПРОСЫ Основополагающая законодательная и нормативная база. Методики измерений. Аттестация испытательного оборудования. Аккредитация на право аттестации испытательного оборудования. Аттестация программного обеспечения. Испытания в целях утверждения типа СИ ВН.

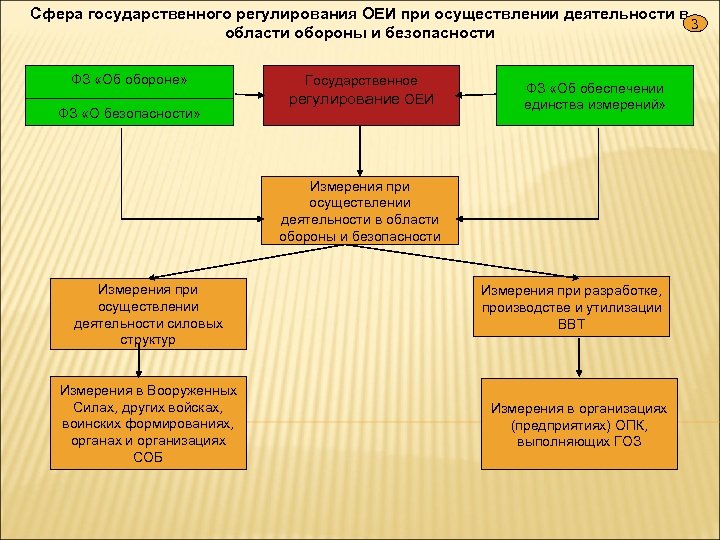

Сфера государственного регулирования ОЕИ при осуществлении деятельности в 3 области обороны и безопасности ФЗ «Об обороне» ФЗ «О безопасности» Государственное регулирование ОЕИ ФЗ «Об обеспечении единства измерений» Измерения при осуществлении деятельности в области обороны и безопасности Измерения при осуществлении деятельности силовых структур Измерения в Вооруженных Силах, других войсках, воинских формированиях, органах и организациях СОБ Измерения при разработке, производстве и утилизации ВВТ Измерения в организациях (предприятиях) ОПК, выполняющих ГОЗ
ОРГАНИЗАЦИОННЫЕ ОСНОВЫ ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ В РФ Министерство промышленности и торговли РФ Федеральное агентство по техническому регулированию и метрологии (Ростехрегулирование) Управление метрологии Ростехрегулирования Метрологические службы Государственные научные метрологические центры Метрологические службы области обороны и безопасности Государственные региональные центры метрологии Метрологическая служба Вооруженных Сил РФ Государственные службы: времени, частоты; стандартных справочных данных; стандартных образцов. Метрологические службы Федеральных органов исполнительной власти сферы безопасности Метрологические службы других Федеральных органов исполнительной власти Метрологические службы юридических лиц 4

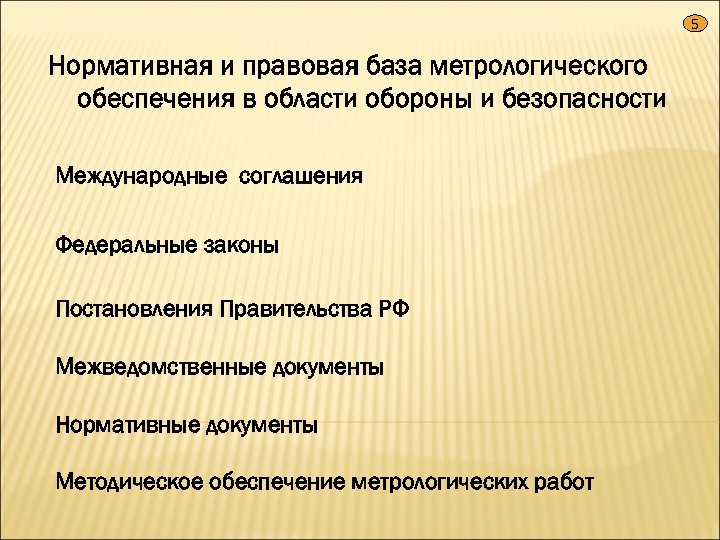

5 Нормативная и правовая база метрологического обеспечения в области обороны и безопасности Международные соглашения Федеральные законы Постановления Правительства РФ Межведомственные документы Нормативные документы Методическое обеспечение метрологических работ

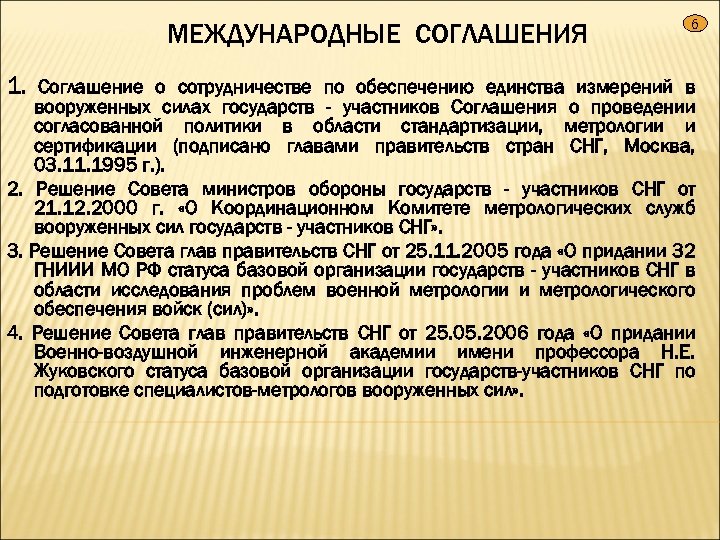

МЕЖДУНАРОДНЫЕ СОГЛАШЕНИЯ 6 1. Соглашение о сотрудничестве по обеспечению единства измерений в вооруженных силах государств - участников Соглашения о проведении согласованной политики в области стандартизации, метрологии и сертификации (подписано главами правительств стран СНГ, Москва, 03. 11. 1995 г. ). 2. Решение Совета министров обороны государств - участников СНГ от 21. 12. 2000 г. «О Координационном Комитете метрологических служб вооруженных сил государств - участников СНГ» . 3. Решение Совета глав правительств СНГ от 25. 11. 2005 года «О придании 32 ГНИИИ МО РФ статуса базовой организации государств - участников СНГ в области исследования проблем военной метрологии и метрологического обеспечения войск (сил)» . 4. Решение Совета глав правительств СНГ от 25. 05. 2006 года «О придании Военно-воздушной инженерной академии имени профессора Н. Е. Жуковского статуса базовой организации государств-участников СНГ по подготовке специалистов-метрологов вооруженных сил» .
7 ФЕДЕРАЛЬНЫЕ ЗАКОНЫ (ЗАКОНЫ РФ), УКАЗЫ ПРЕЗИДЕНТА РФ 1. Закон РФ “Об обеспечении единства измерений”. 2. Федеральный закон “О техническом регулировании”. 3. Федеральный закон “Об обороне” (в части определения области обороны). 4. Федеральный закон “О Безопасности” (в части определения области безопасности). 4. Указ Президента РФ от 10. 2007 г. № 1495 5. Концепция и ТТЗ на разработку Федерального закона «Об определении времени» , .
ПОСТАНОВЛЕНИЯ ПРАВИТЕЛЬСТВА РФ 8 1. Постановление Правительства РФ от 02. 10. 2009 г. № 780 “Об особенностях обеспечения единства измерений при осуществлении деятельности в области обороны и безопасности). 2. Постановление Правительства РФ от 04. 02. 1997 г. № 137 “О преобразовании 32 НИЦ МО РФ в 32 ГНИИИ МО РФ”. 3. Постановление Правительства РФ от 21. 04. 1998 г. № 409 -18 «Порядок подготовки и проведения работ по метрологическому обеспечению, выполняемому в интересах ВС РФ, других войск и воинских формирований в военное время» . 4. Постановление Правительства РФ от 23. 03. 2001 г. № 225 «Об утверждении положения о государственной службе времени, частоты и определения параметров вращения Земли» . 5. Постановление Правительства РФ от 17. 10. 2009 г. № 822 «Об особенностях стандартизации оборонной продукции (работ, услуг), продукции (работ, услуг) 6. Постановление Правительства РФ от 09. 06. 2005 г. № 365 «Об оснащении космических, транспортных средств, а также средств, предназначенных для выполнения геодезических и кадастровых работ, аппаратурой спутниковой навигации ГЛОНАСС или ГЛОНАСС (GPS)» . 7. Стратегия обеспечения единства измерений в РФ.

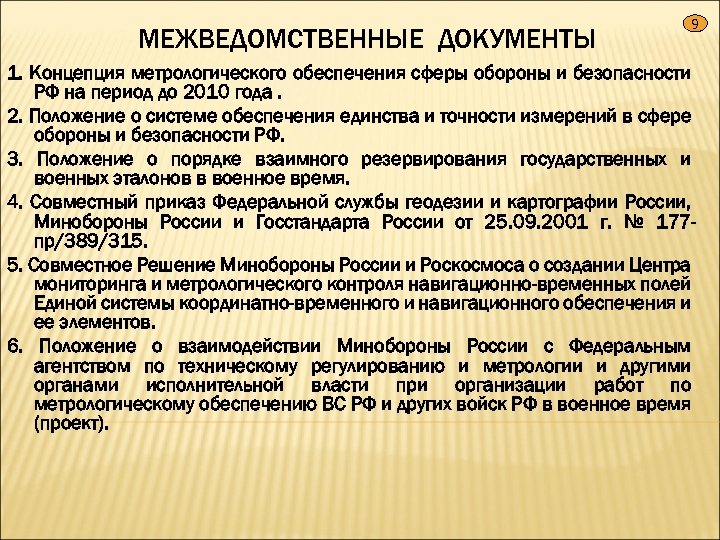

МЕЖВЕДОМСТВЕННЫЕ ДОКУМЕНТЫ 9 1. Концепция метрологического обеспечения сферы обороны и безопасности РФ на период до 2010 года. 2. Положение о системе обеспечения единства и точности измерений в сфере обороны и безопасности РФ. 3. Положение о порядке взаимного резервирования государственных и военных эталонов в военное время. 4. Совместный приказ Федеральной службы геодезии и картографии России, Минобороны России и Госстандарта России от 25. 09. 2001 г. № 177 пр/389/315. 5. Совместное Решение Минобороны России и Роскосмоса о создании Центра мониторинга и метрологического контроля навигационно-временных полей Единой системы координатно-временного и навигационного обеспечения и ее элементов. 6. Положение о взаимодействии Минобороны России с Федеральным агентством по техническому регулированию и метрологии и другими органами исполнительной власти при организации работ по метрологическому обеспечению ВС РФ и других войск РФ в военное время (проект).

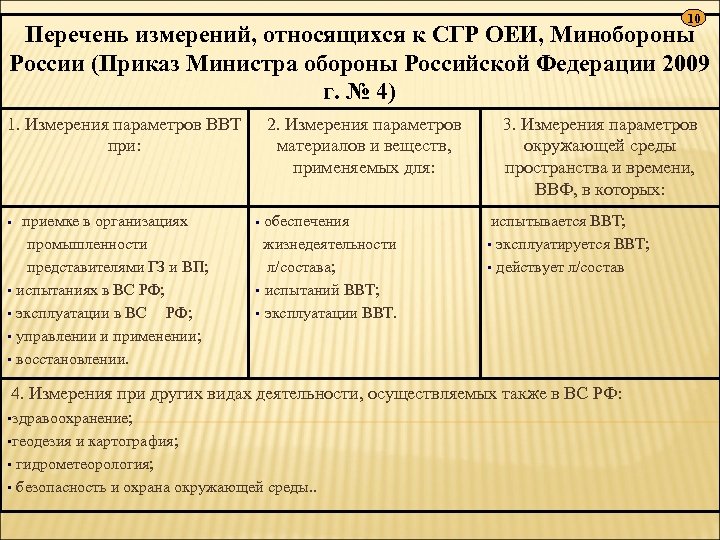

10 Перечень измерений, относящихся к СГР ОЕИ, Минобороны России (Приказ Министра обороны Российской Федерации 2009 г. № 4) 1. Измерения параметров ВВТ при: приемке в организациях промышленности представителями ГЗ и ВП; § испытаниях в ВС РФ; § эксплуатации в ВС РФ; § управлении и применении; § восстановлении. § 2. Измерения параметров материалов и веществ, применяемых для: обеспечения жизнедеятельности л/состава; § испытаний ВВТ; § эксплуатации ВВТ. § 3. Измерения параметров окружающей среды пространства и времени, ВВФ, в которых: испытывается ВВТ; § эксплуатируется ВВТ; § действует л/состав 4. Измерения при других видах деятельности, осуществляемых также в ВС РФ: §здравоохранение; §геодезия и картография; § гидрометеорология; § безопасность и охрана окружающей среды. .
АТТЕСТАЦИЯ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ И ТСКП 11 Испытательное оборудование – средство испытаний, представляющее собой техническое устройство для воспроизведения условий испытаний ГОСТ 16505. Условия испытаний – совокупность воздействующих факторов и (или) режимов функционирования объекта при испытаниях ГОСТ 16505. Техническая система (комплекс) полигона или испытательной организации (ТСКП) - совокупность функционально объединенных технических устройств, предназначенных для получения информации о нормированных характеристиках объекта испытаний и параметрах условий испытаний и не отнесенная установленным порядком к средствам измерений (навигационная система, полигонная радиолокационная станция, траекторно -измерительный комплекс и др. ) ГОСТ РВ 8. 570. Аттестация испытательного оборудования – определение нормированных точностных характеристик испытательного оборудования, их соответствия требованиям нормативно-технической документации и установление пригодности этого оборудования к эксплуатации ГОСТ 16505 . Испытательное оборудование, используемое при испытаниях и производстве ВВТ, должно быть аттестовано ГОСТ РВ 8. 570, ГОСТ Р 8. 568. При проведении аттестации должны применяться средства измерений утвержденных типов в соответствии с ПР 50. 2. 009, экземпляры средств измерений должны быть поверены, методики выполнения измерений должны быть аттестованы в соответствии с ГОСТ Р 8. 563. Аттестация может быть первичной, периодической и повторной ГОСТ Р 8. 568.

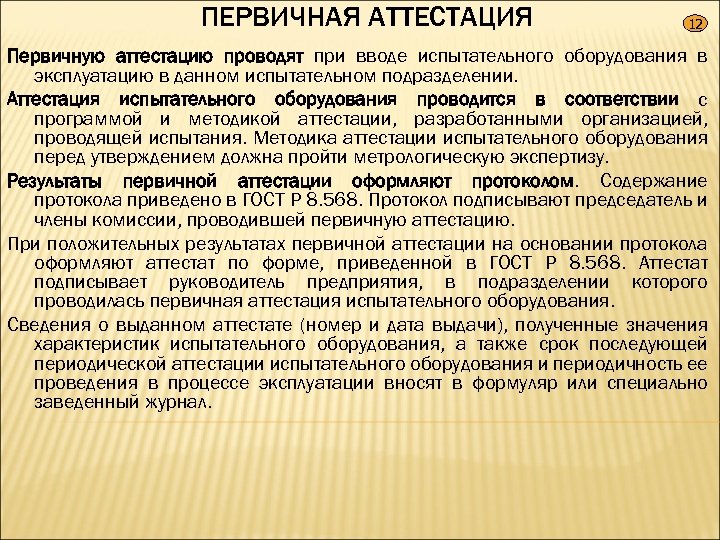

ПЕРВИЧНАЯ АТТЕСТАЦИЯ 12 Первичную аттестацию проводят при вводе испытательного оборудования в эксплуатацию в данном испытательном подразделении. Аттестация испытательного оборудования проводится в соответствии с программой и методикой аттестации, разработанными организацией, проводящей испытания. Методика аттестации испытательного оборудования перед утверждением должна пройти метрологическую экспертизу. Результаты первичной аттестации оформляют протоколом. Содержание протокола приведено в ГОСТ Р 8. 568. Протокол подписывают председатель и члены комиссии, проводившей первичную аттестацию. При положительных результатах первичной аттестации на основании протокола оформляют аттестат по форме, приведенной в ГОСТ Р 8. 568. Аттестат подписывает руководитель предприятия, в подразделении которого проводилась первичная аттестация испытательного оборудования. Сведения о выданном аттестате (номер и дата выдачи), полученные значения характеристик испытательного оборудования, а также срок последующей периодической аттестации испытательного оборудования и периодичность ее проведения в процессе эксплуатации вносят в формуляр или специально заведенный журнал.

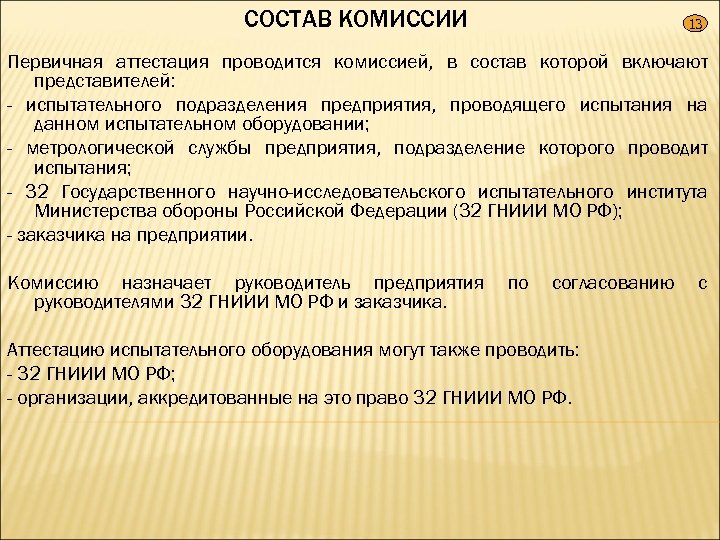

СОСТАВ КОМИССИИ 13 Первичная аттестация проводится комиссией, в состав которой включают представителей: - испытательного подразделения предприятия, проводящего испытания на данном испытательном оборудовании; - метрологической службы предприятия, подразделение которого проводит испытания; - 32 Государственного научно-исследовательского испытательного института Министерства обороны Российской Федерации (32 ГНИИИ МО РФ); - заказчика на предприятии. Комиссию назначает руководитель предприятия руководителями 32 ГНИИИ МО РФ и заказчика. по согласованию Аттестацию испытательного оборудования могут также проводить: - 32 ГНИИИ МО РФ; - организации, аккредитованные на это право 32 ГНИИИ МО РФ. с
ПЕРИОДИЧЕСКАЯ АТТЕСТАЦИЯ 14 Периодическая аттестация проводится в процессе эксплуатации испытательного оборудования через интервалы времени, установленные в эксплуатационной документации на испытательное оборудование или при его первичной аттестации. Периодическую аттестацию проводят сотрудники подразделения, в котором установлено испытательное оборудование, и представители метрологической службы. Результаты периодической аттестации оформляют протоколом, содержание которого приведено в ГОСТ Р 8. 568. Протокол с результатами периодической аттестации подписывают лица, ее проводившие. Утверждает протокол руководитель подразделения. При положительных результатах периодической аттестации в паспорте (формуляре) делают соответствующую отметку, а на испытательное оборудование прикрепляют бирку с указанием даты проведенной аттестации и срока последующей периодической аттестации. При отрицательных результатах периодической аттестации в протоколе указывают мероприятия, необходимые для доведения технических характеристик испытательного оборудования до требуемых значений ГОСТ Р 8. 568.

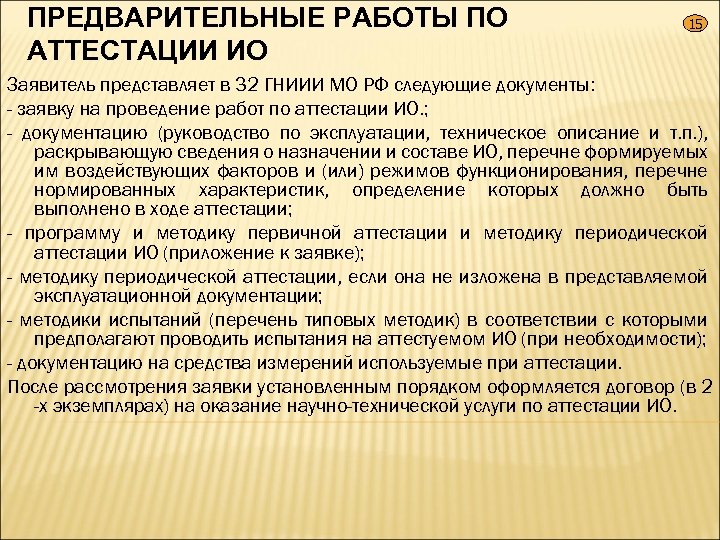

ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ ПО АТТЕСТАЦИИ ИО 15 Заявитель представляет в 32 ГНИИИ МО РФ следующие документы: - заявку на проведение работ по аттестации ИО. ; - документацию (руководство по эксплуатации, техническое описание и т. п. ), раскрывающую сведения о назначении и составе ИО, перечне формируемых им воздействующих факторов и (или) режимов функционирования, перечне нормированных характеристик, определение которых должно быть выполнено в ходе аттестации; - программу и методику первичной аттестации и методику периодической аттестации ИО (приложение к заявке); - методику периодической аттестации, если она не изложена в представляемой эксплуатационной документации; - методики испытаний (перечень типовых методик) в соответствии с которыми предполагают проводить испытания на аттестуемом ИО (при необходимости); - документацию на средства измерений используемые при аттестации. После рассмотрения заявки установленным порядком оформляется договор (в 2 -х экземплярах) на оказание научно-технической услуги по аттестации ИО.

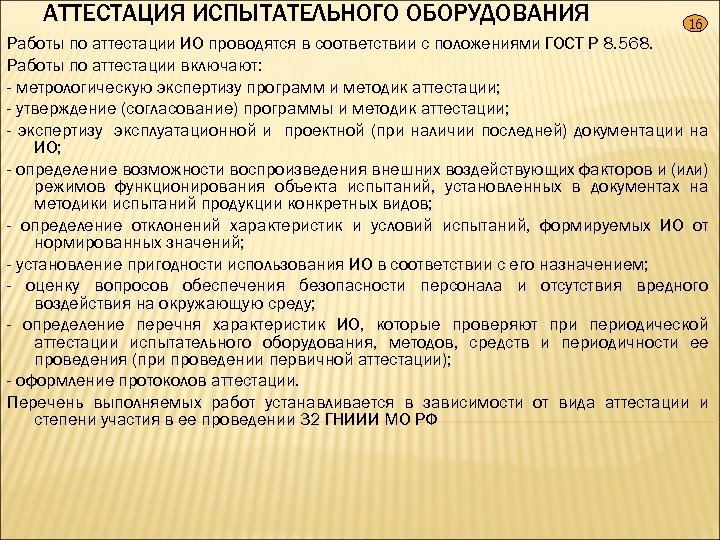

АТТЕСТАЦИЯ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ 16 Работы по аттестации ИО проводятся в соответствии с положениями ГОСТ Р 8. 568. Работы по аттестации включают: - метрологическую экспертизу программ и методик аттестации; - утверждение (согласование) программы и методик аттестации; - экспертизу эксплуатационной и проектной (при наличии последней) документации на ИО; - определение возможности воспроизведения внешних воздействующих факторов и (или) режимов функционирования объекта испытаний, установленных в документах на методики испытаний продукции конкретных видов; - определение отклонений характеристик и условий испытаний, формируемых ИО от нормированных значений; - установление пригодности использования ИО в соответствии с его назначением; - оценку вопросов обеспечения безопасности персонала и отсутствия вредного воздействия на окружающую среду; - определение перечня характеристик ИО, которые проверяют при периодической аттестации испытательного оборудования, методов, средств и периодичности ее проведения (при проведении первичной аттестации); - оформление протоколов аттестации. Перечень выполняемых работ устанавливается в зависимости от вида аттестации и степени участия в ее проведении 32 ГНИИИ МО РФ

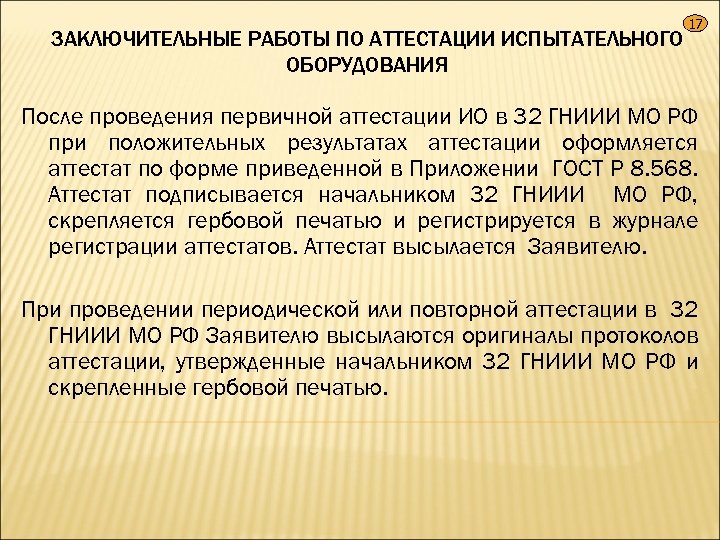

ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ ПО АТТЕСТАЦИИ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ 17 После проведения первичной аттестации ИО в 32 ГНИИИ МО РФ при положительных результатах аттестации оформляется аттестат по форме приведенной в Приложении ГОСТ Р 8. 568. Аттестат подписывается начальником 32 ГНИИИ МО РФ, скрепляется гербовой печатью и регистрируется в журнале регистрации аттестатов. Аттестат высылается Заявителю. При проведении периодической или повторной аттестации в 32 ГНИИИ МО РФ Заявителю высылаются оригиналы протоколов аттестации, утвержденные начальником 32 ГНИИИ МО РФ и скрепленные гербовой печатью.
МЕТОДИКИ ИЗМЕРЕНИЙ 18 Методика (метод) измерений (методика измерений) – это совокупность конкретно описанных операций, выполнение которых обеспечивает получение результатов измерений с установленными показателями точности. Показатель точности измерений – установленная характеристика точности любого результата измерений, полученного при соблюдении требований и правил данной методики измерений. Аттестация методик измерений: Исследование и подтверждение соответствия методик измерений установленным метрологическим требованиям к измерениям. Порядок разработки, аттестации и стандартизации МИ определяется ГОСТ Р 8. 563 Аттестации не подлежат методики измерений, предназначенные для выполнения прямых измерений, т. е. методики, в соответствии с которыми искомое значение величины получают непосредственно от средства измерений. Такие методики измерений вносят в эксплуатационную документацию на средства измерений. МИ излагают в: отдельном документе (стандарте, инструкции, методическом указании и т. п. ); разделе или части документа (разделе технического описания, технических условий или технологического документа и т. п. ).
Основные процедуры разработки методик измерений. Разработка, согласование и утверждение ТЗ Выбор (разработка) метода и средств измерений Проведение метрологических исследований МИ Проведение испытаний и утверждение типа средств измерений Выбор (разработка) методов и средств поверки используемых СИ Разработка методов оперативного контроля точности измерений Разработка документа на МИ Аттестация МИ Утверждение документа на МИ Стандартизация МИ 19

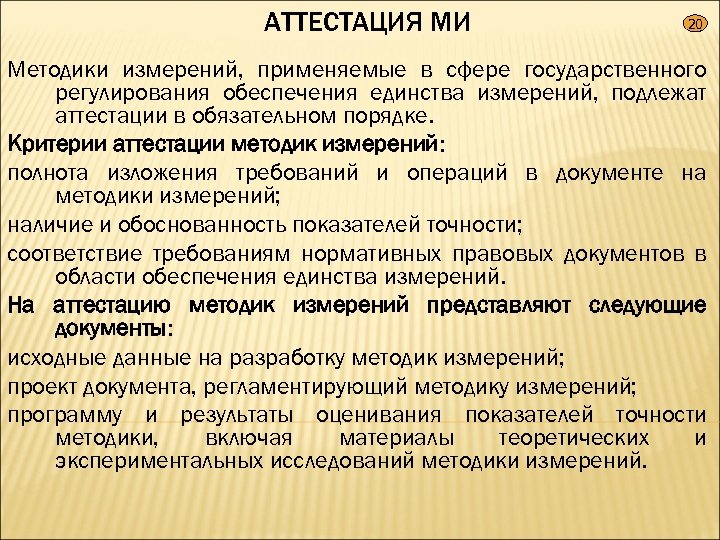

АТТЕСТАЦИЯ МИ 20 Методики измерений, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат аттестации в обязательном порядке. Критерии аттестации методик измерений: полнота изложения требований и операций в документе на методики измерений; наличие и обоснованность показателей точности; соответствие требованиям нормативных правовых документов в области обеспечения единства измерений. На аттестацию методик измерений представляют следующие документы: исходные данные на разработку методик измерений; проект документа, регламентирующий методику измерений; программу и результаты оценивания показателей точности методики, включая материалы теоретических и экспериментальных исследований методики измерений.
ПРОЦЕДУРЫ АТТЕСТАЦИИ 21 При аттестации методик измерений проводят исследование и подтверждение соответствия: методик измерений – их целевому назначению, т. е. соответствие предлагаемой методики свойствам объекта измерений и характеру измеряемых величин; условий выполнения измерений – требованиям к применению данной методики измерений; показателей точности результатов измерений и способов обеспечения достоверности измерений – установленным метрологическим требованиям; используемых в составе методики измерений средств измерений, стандартных образцов – условиям обеспечения прослеживаемости результатов измерений к государственным первичным эталонам единиц величин, а в случае отсутствия соответствующих государственных первичных эталонов единиц величин – к национальным эталонам единиц величин иностранных государств; записи результатов измерений – требованиям к единицам величин, допущенным к применению в Российской Федерации; форм представления результатов измерений – метрологическим требованиям.

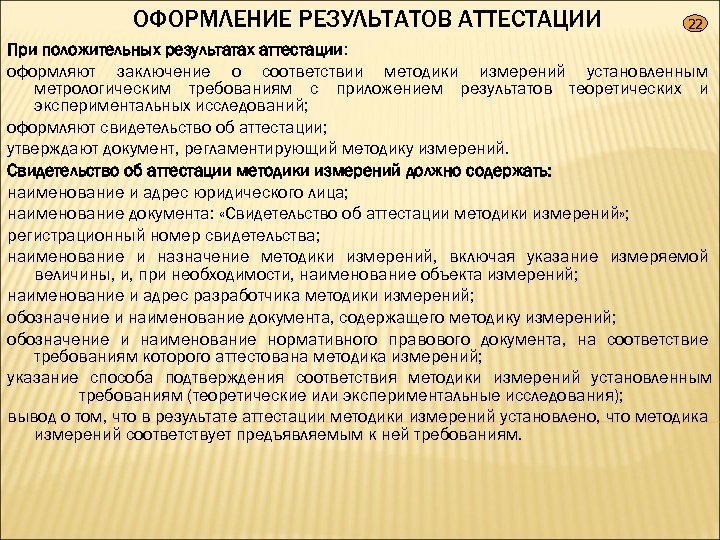

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ 22 При положительных результатах аттестации: оформляют заключение о соответствии методики измерений установленным метрологическим требованиям с приложением результатов теоретических и экспериментальных исследований; оформляют свидетельство об аттестации; утверждают документ, регламентирующий методику измерений. Свидетельство об аттестации методики измерений должно содержать: наименование и адрес юридического лица; наименование документа: «Свидетельство об аттестации методики измерений» ; регистрационный номер свидетельства; наименование и назначение методики измерений, включая указание измеряемой величины, и, при необходимости, наименование объекта измерений; наименование и адрес разработчика методики измерений; обозначение и наименование документа, содержащего методику измерений; обозначение и наименование нормативного правового документа, на соответствие требованиям которого аттестована методика измерений; указание способа подтверждения соответствия методики измерений установленным требованиям (теоретические или экспериментальные исследования); вывод о том, что в результате аттестации методики измерений установлено, что методика измерений соответствует предъявляемым к ней требованиям.
23 АККРЕДИТАЦИЯ НА ПРАВО АТТЕСТАЦИИ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ Аккредитация на право аттестации ИО: Официальное признание компетентности (способности) организации проводить аттестацию испытательного оборудования Объектами аккредитации являются организации, осуществляющие работы по аттестации испытательного оборудования. Аккредитация проводится на основании требований: ГОСТ РВ 8. 570 -98 «ГСИ. Метрологическое обеспечение испытаний вооружения и военной техники. Основные положения» ; ГОСТ Р 8. 568 -97 «ГСИ. Аттестация испытательного оборудования. Основные положения» ; МИ 2647 -2001 «ГСИ. Порядок аккредитации организаций на право аттестации испытательного оборудования, применяемого в интересах обороны и безопасности» .
24 ТРЕБОВАНИЯ К АККРЕДИТУЕМЫМ ОРГАНИЗАЦИЯМ Аккредитация организаций на право аттестации испытательного оборудования допускается при наличии следующих условий: наличие программ и методик аттестации конкретного испытательного оборудования; наличие оборудования (средств измерений, средств контроля, средств испытаний, эталонов, стандартных образцов), необходимого для проведения работ по аттестации испытательного оборудования в заявленной области; наличие стандартов и других нормативных документов ГСИ в области деятельности аккредитуемой организации; наличие достаточного по численности и квалификации персонала, имеющего профессиональную подготовку и опыт работы в заявленной области аккредитации.

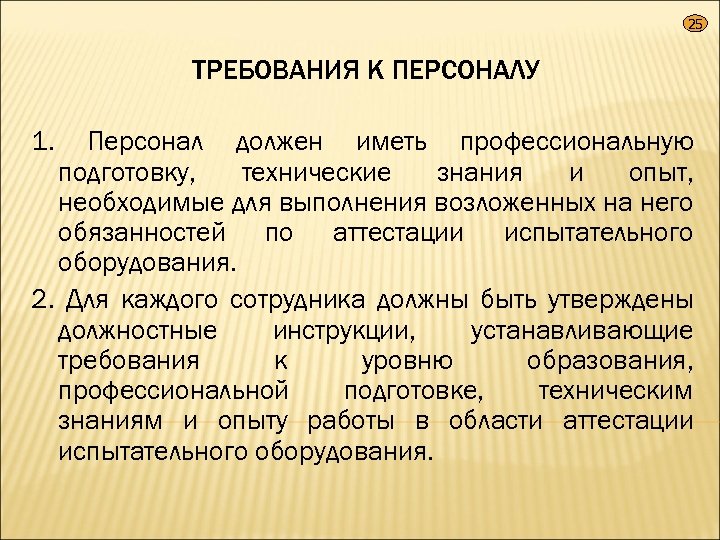

25 ТРЕБОВАНИЯ К ПЕРСОНАЛУ 1. Персонал должен иметь профессиональную подготовку, технические знания и опыт, необходимые для выполнения возложенных на него обязанностей по аттестации испытательного оборудования. 2. Для каждого сотрудника должны быть утверждены должностные инструкции, устанавливающие требования к уровню образования, профессиональной подготовке, техническим знаниям и опыту работы в области аттестации испытательного оборудования.

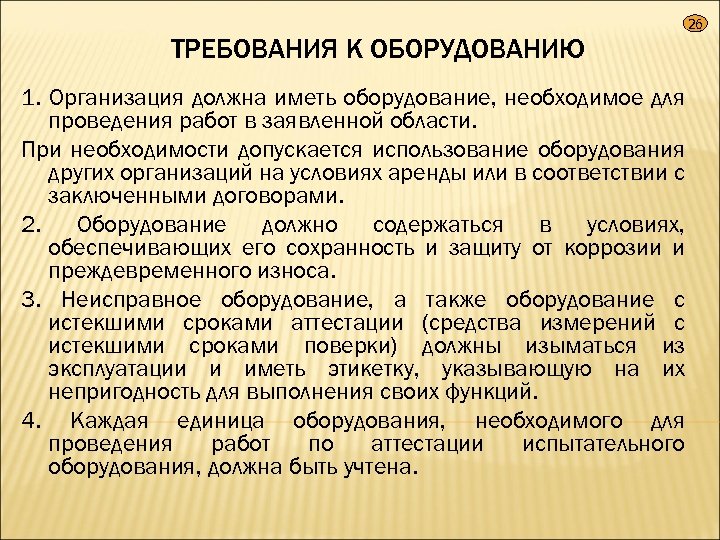

26 ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ 1. Организация должна иметь оборудование, необходимое для проведения работ в заявленной области. При необходимости допускается использование оборудования других организаций на условиях аренды или в соответствии с заключенными договорами. 2. Оборудование должно содержаться в условиях, обеспечивающих его сохранность и защиту от коррозии и преждевременного износа. 3. Неисправное оборудование, а также оборудование с истекшими сроками аттестации (средства измерений с истекшими сроками поверки) должны изыматься из эксплуатации и иметь этикетку, указывающую на их непригодность для выполнения своих функций. 4. Каждая единица оборудования, необходимого для проведения работ по аттестации испытательного оборудования, должна быть учтена.
27 ТРЕБОВАНИЯ К НОРМАТИВНЫМ ДОКУМЕНТАМ Аккредитуемая организация должна располагать: 1. паспортом метрологического обеспечения организации; 2. стандартами и другими нормативными документами ГСИ в области деятельности аккредитуемой организации; 3. программами и методиками аттестации конкретного испытательного оборудования; 4. эксплуатационной документацией на оборудование, необходимое для проведения работ по аттестации испытательного оборудования; 5. другими документами, необходимыми для проведения работ по аттестации испытательного оборудования в соответствии с областью аккредитации
ПОРЯДОК АККРЕДИТАЦИИ НА ПРАВО АТТЕСТАЦИИ 28 ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ 1. Заявитель направляет заявку на проведение аккредитации с проектом области аккредитации в 32 ГНИИИ МО РФ 2. 32 ГНИИИ МО РФ определяет целесообразность аккредитации организации и о принятом решении сообщает заявителю. 3. 32 ГНИИИ МО РФ формирует и утверждает состав комиссии по аккредитации. 4. При аккредитации организации на право аттестации испытательного оборудования комиссия: определяет ее соответствие требованиям настоящей рекомендации; оценивает технический уровень проведения работ по аттестации испытательного оборудования; проверяет сведения, приведенные в паспорте метрологического обеспечения организации. 5. Результаты проведенной в соответствии с договором проверки излагают в акте. При положительных результатах проверки 32 ГНИИИ МО РФ оформляет Аттестат аккредитации с приложением области аккредитации
Аттестация программного обеспечения 29 Программное обеспечение средств измерений (ПО СИ) Программы (совокупность программ), предназначенные для использования в средствах измерений и реализующие, в том числе сбор, передачу, обработку, хранение и представление измерительной информации, а также программные модули и компоненты, необходимые для функционирования этих программ. Как объект исследований ПО СИ классифицируется: ПО СИ, в том числе измерительных и информационно-измерительных систем; ПО автоматизированных систем, функционирующих с использованием СИ или компонентов измерительных систем; ПО контроллеров, вычислительных блоков, не входящих в состав измерительных систем, а также технических систем и устройств с измерительными функциями, осуществляющих обработку и представление измерительной информации. Аттестация ПО СИ - Исследование программного обеспечения с целью определения его характеристик, свойств и идентификационных данных (признаков) и подтверждения соответствия требованиям настоящего стандарта.
ПОСТАНОВЛЕНИЕ ПРАВИТЕЛЬСТВА РОССИЙСКОЙ 30 ФЕДЕРАЦИИ ОТ 02 ОКТЯБРЯ 2009 Г. № 780 «ОБ ОСОБЕННОСТЯХ ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ПРИ ОСУЩЕСТВЛЕНИИ ДЕЯТЕЛЬНОСТИ В ОБЛАСТИ ОБОРОНЫ И БЕЗОПАСНОСТИ РОССИЙСКОЙ ФЕДЕРАЦИИ» 7. Установление обязательных метрологических требований к измерениям, в том числе показателей точности измерений, обязательных требований к техническим системам и устройствам с измерительными функциями, средствам измерений военного и специального назначения, их составным частям, программному обеспечению и стандартным образцам осуществляется в соответствии с законодательством Российской Федерации о техническом регулировании и обеспечении единства измерений федеральными органами исполнительной власти государственными заказчиками в нормативных правовых актах, технической документации (конструкторской, технологической и программной документации) на оборонную продукцию и процессы и документах по стандартизации.

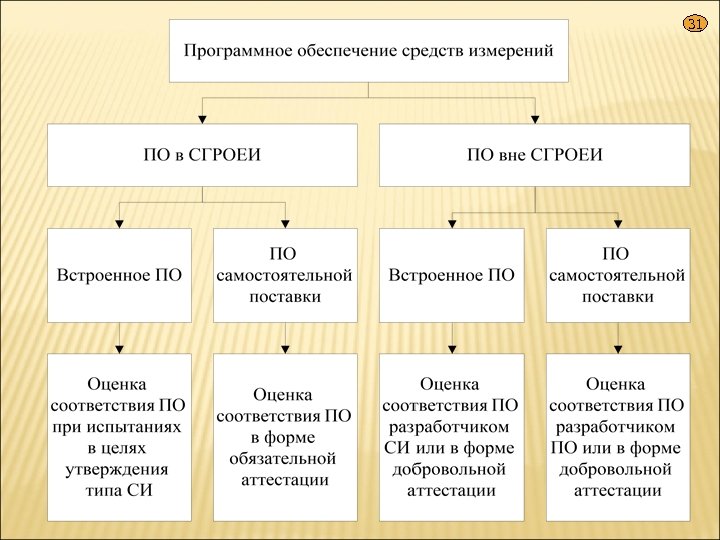

31

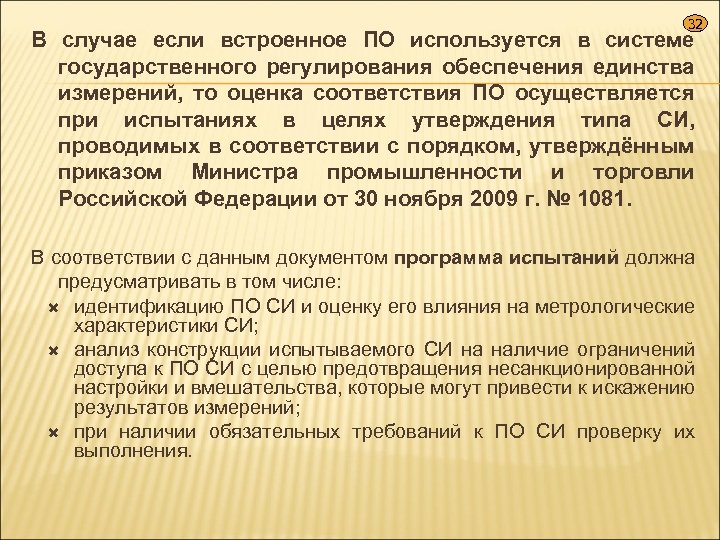

32 В случае если встроенное ПО используется в системе государственного регулирования обеспечения единства измерений, то оценка соответствия ПО осуществляется при испытаниях в целях утверждения типа СИ, проводимых в соответствии с порядком, утверждённым приказом Министра промышленности и торговли Российской Федерации от 30 ноября 2009 г. № 1081. В соответствии с данным документом программа испытаний должна предусматривать в том числе: идентификацию ПО СИ и оценку его влияния на метрологические характеристики СИ; анализ конструкции испытываемого СИ на наличие ограничений доступа к ПО СИ с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений; при наличии обязательных требований к ПО СИ проверку их выполнения.

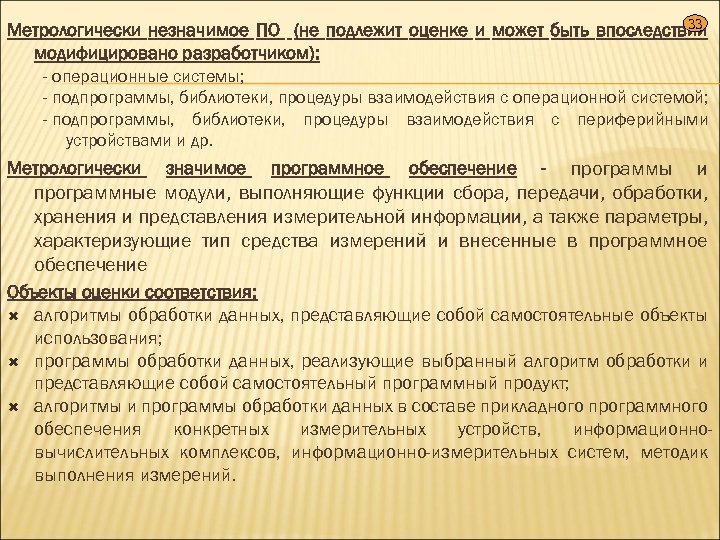

33 Метрологически незначимое ПО (не подлежит оценке и может быть впоследствии модифицировано разработчиком): - операционные системы; - подпрограммы, библиотеки, процедуры взаимодействия с операционной системой; - подпрограммы, библиотеки, процедуры взаимодействия с периферийными устройствами и др. программы и программные модули, выполняющие функции сбора, передачи, обработки, хранения и представления измерительной информации, а также параметры, характеризующие тип средства измерений и внесенные в программное обеспечение Метрологически значимое программное обеспечение - Объекты оценки соответствия: алгоритмы обработки данных, представляющие собой самостоятельные объекты использования; программы обработки данных, реализующие выбранный алгоритм обработки и представляющие собой самостоятельный программный продукт; алгоритмы и программы обработки данных в составе прикладного программного обеспечения конкретных измерительных устройств, информационновычислительных комплексов, информационно-измерительных систем, методик выполнения измерений.

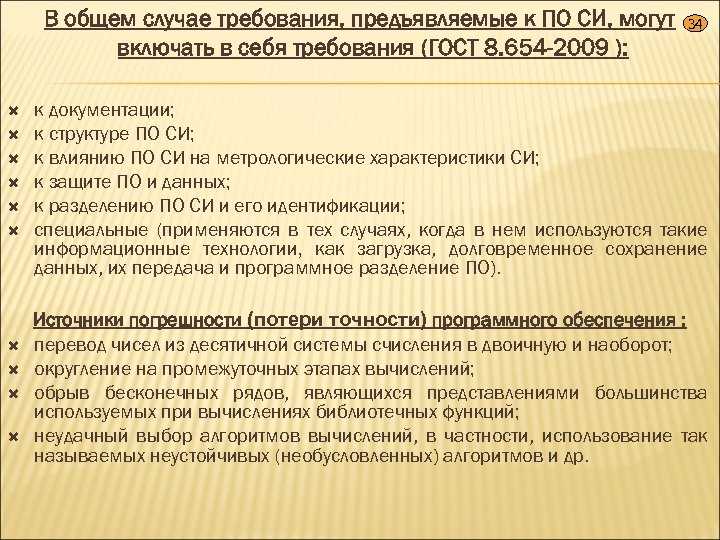

В общем случае требования, предъявляемые к ПО СИ, могут включать в себя требования (ГОСТ 8. 654 -2009 ): 34 к документации; к структуре ПО СИ; к влиянию ПО СИ на метрологические характеристики СИ; к защите ПО и данных; к разделению ПО СИ и его идентификации; специальные (применяются в тех случаях, когда в нем используются такие информационные технологии, как загрузка, долговременное сохранение данных, их передача и программное разделение ПО). Источники погрешности (потери точности) программного обеспечения : перевод чисел из десятичной системы счисления в двоичную и наоборот; округление на промежуточных этапах вычислений; обрыв бесконечных рядов, являющихся представлениями большинства используемых при вычислениях библиотечных функций; неудачный выбор алгоритмов вычислений, в частности, использование так называемых неустойчивых (необусловленных) алгоритмов и др.
35 МЕТОДЫ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ПОГРЕШНОСТИ ПО СИ сравнительные испытания с применением опорного ( «эталонного» ) ПО; в отсутствие опорного ( «эталонного» ) ПО – сравнительные испытания с использованием моделей исходных данных, либо с применением метода генерации «эталонных» данных; при наличии нескольких ПО сопоставимого уровня вычислительных возможностей и в отсутствие опорного ( «эталонного» ) ПО – сличения, подобные сличению эталонных СИ; испытания на основе анализа исходного кода ПО, а также комбинации указанных методов. Метод оценки влияния ПО на МХ СИ выбирают с учетом наличия или возможности разработки того или иного вида опорного ( «эталонного» ) ПО, а также возможности применения указанных методов в каждом конкретном случае.

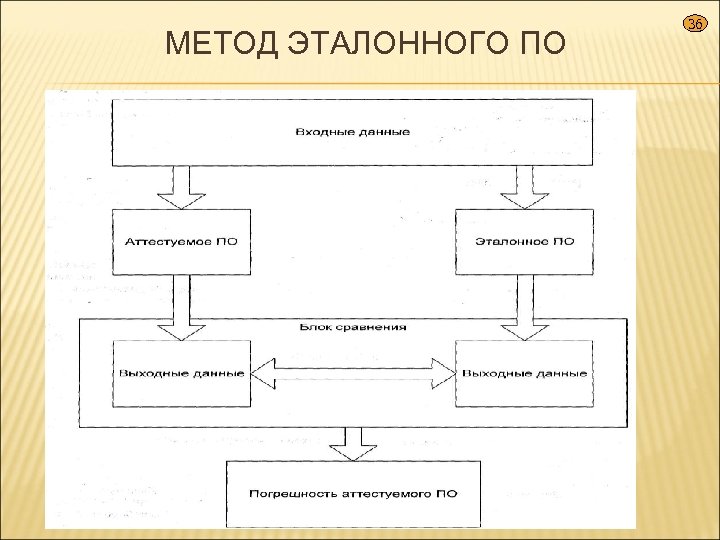

МЕТОД ЭТАЛОННОГО ПО 36

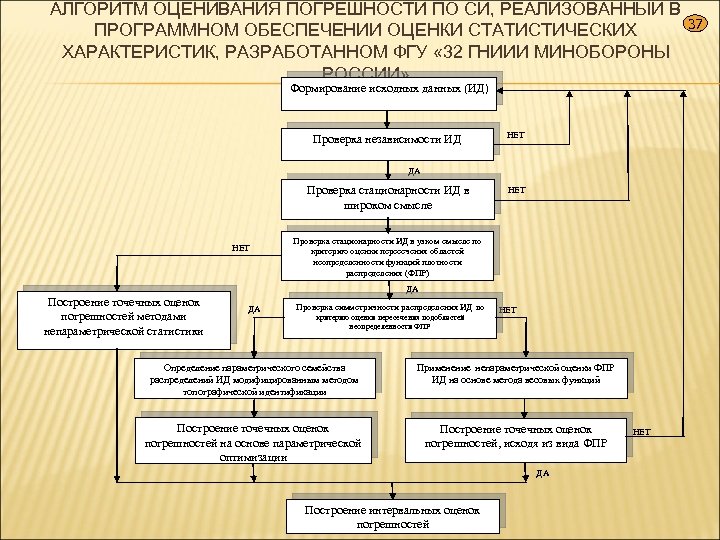

АЛГОРИТМ ОЦЕНИВАНИЯ ПОГРЕШНОСТИ ПО СИ, РЕАЛИЗОВАННЫЙ В ПРОГРАММНОМ ОБЕСПЕЧЕНИИ ОЦЕНКИ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК, РАЗРАБОТАННОМ ФГУ « 32 ГНИИИ МИНОБОРОНЫ РОССИИ» Формирование исходных данных (ИД) Проверка независимости ИД НЕТ ДА Проверка стационарности ИД в широком смысле НЕТ Проверка стационарности ИД в узком смысле по критерию оценки пересечения областей неопределенности функций плотности распределения (ФПР) ДА Построение точечных оценок погрешностей методами непараметрической статистики ДА Проверка симметричности распределения ИД по критерию оценки пересечения подобластей неопределенности ФПР НЕТ Определение параметрического семейства распределений ИД модифицированным методом топографической идентификации Применение непараметрической оценки ФПР ИД на основе метода весовых функций Построение точечных оценок погрешностей на основе параметрической оптимизации Построение точечных оценок погрешностей, исходя из вида ФПР ДА Построение интервальных оценок погрешностей НЕТ 37

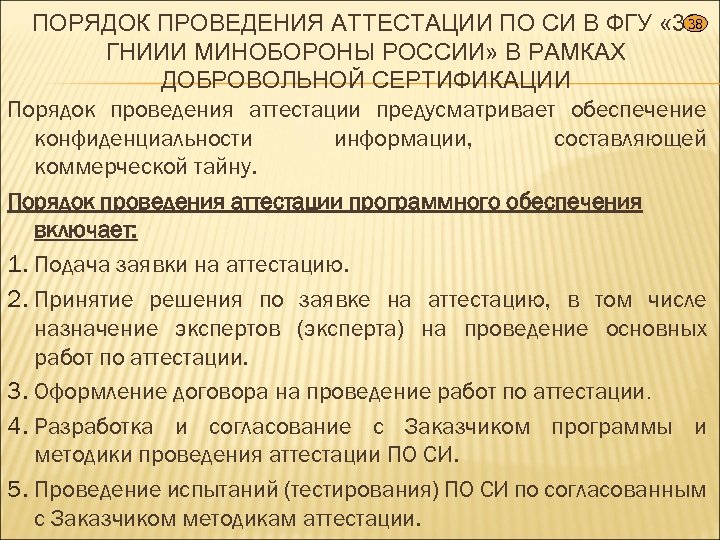

38 ПОРЯДОК ПРОВЕДЕНИЯ АТТЕСТАЦИИ ПО СИ В ФГУ « 32 ГНИИИ МИНОБОРОНЫ РОССИИ» В РАМКАХ ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ Порядок проведения аттестации предусматривает обеспечение конфиденциальности информации, составляющей коммерческой тайну. Порядок проведения аттестации программного обеспечения включает: 1. Подача заявки на аттестацию. 2. Принятие решения по заявке на аттестацию, в том числе назначение экспертов (эксперта) на проведение основных работ по аттестации. 3. Оформление договора на проведение работ по аттестации. 4. Разработка и согласование с Заказчиком программы и методики проведения аттестации ПО СИ. 5. Проведение испытаний (тестирования) ПО СИ по согласованным с Заказчиком методикам аттестации.
39 Принятие решения о выдаче/невыдаче свидетельства об аттестации. 7. Оформление акта выполненных работ по аттестации ПО СИ, содержащего результаты проведения аттестации. 8. Выдача свидетельства об аттестации при положительных результатах аттестации. 9. Занесение Заказчика и его аттестованного ПО в Реестр ПО СИ, аттестованного для применения в сфере деятельности Минобороны России при положительных результатах аттестации. Содержание заявки на проведение метрологической аттестации ПО СИ: наименование организации заказчика; наименование и назначение ПО СИ; банковские реквизиты Заказчика (при необходимости). 6.

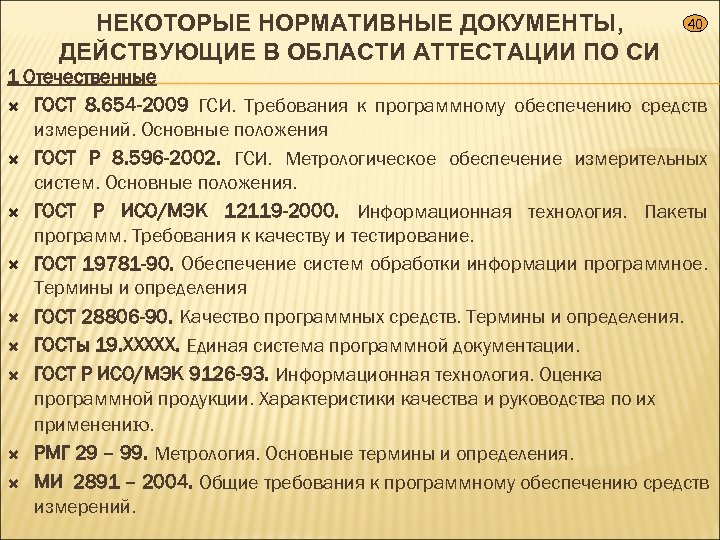

НЕКОТОРЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ, ДЕЙСТВУЮЩИЕ В ОБЛАСТИ АТТЕСТАЦИИ ПО СИ 40 1 Отечественные ГОСТ 8. 654 -2009 ГСИ. Требования к программному обеспечению средств измерений. Основные положения ГОСТ Р 8. 596 -2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения. ГОСТ Р ИСО/МЭК 12119 -2000. Информационная технология. Пакеты программ. Требования к качеству и тестирование. ГОСТ 19781 -90. Обеспечение систем обработки информации программное. Термины и определения ГОСТ 28806 -90. Качество программных средств. Термины и определения. ГОСТы 19. ХХХХХ. Единая система программной документации. ГОСТ Р ИСО/МЭК 9126 -93. Информационная технология. Оценка программной продукции. Характеристики качества и руководства по их применению. РМГ 29 – 99. Метрология. Основные термины и определения. МИ 2891 – 2004. Общие требования к программному обеспечению средств измерений.

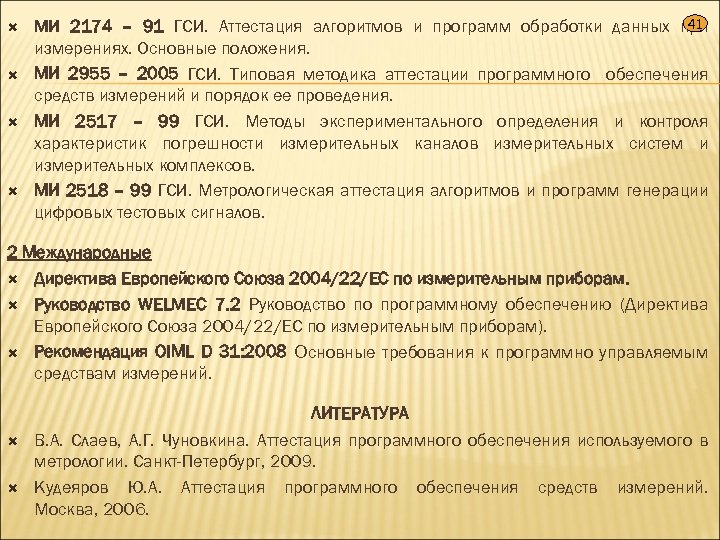

41 МИ 2174 – 91 ГСИ. Аттестация алгоритмов и программ обработки данных при измерениях. Основные положения. МИ 2955 – 2005 ГСИ. Типовая методика аттестации программного обеспечения средств измерений и порядок ее проведения. МИ 2517 – 99 ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов. МИ 2518 – 99 ГСИ. Метрологическая аттестация алгоритмов и программ генерации цифровых тестовых сигналов. 2 Международные Директива Европейского Союза 2004/22/ЕС по измерительным приборам. Руководство WELMEC 7. 2 Руководство по программному обеспечению (Директива Европейского Союза 2004/22/ЕС по измерительным приборам). Рекомендация ОIML D 31: 2008 Основные требования к программно управляемым средствам измерений. ЛИТЕРАТУРА В. А. Слаев, А. Г. Чуновкина. Аттестация программного обеспечения используемого в метрологии. Санкт-Петербург, 2009. Кудеяров Ю. А. Аттестация программного обеспечения средств измерений. Москва, 2006.

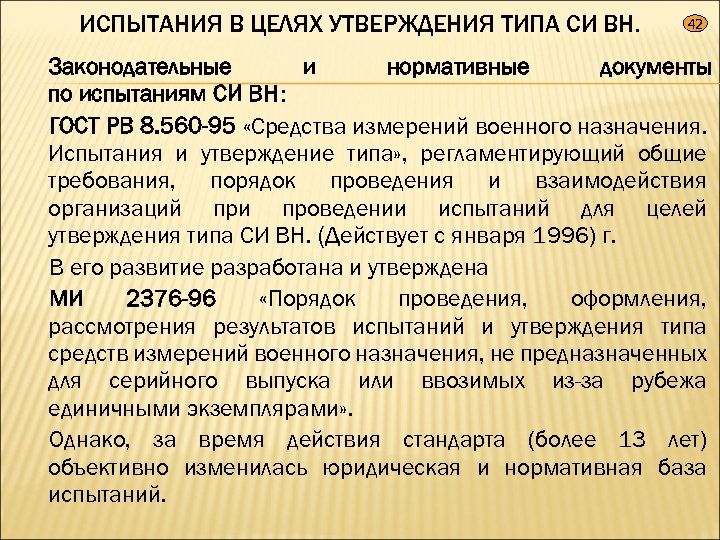

ИСПЫТАНИЯ В ЦЕЛЯХ УТВЕРЖДЕНИЯ ТИПА СИ ВН. 42 Законодательные и нормативные документы по испытаниям СИ ВН: ГОСТ РВ 8. 560 -95 «Средства измерений военного назначения. Испытания и утверждение типа» , регламентирующий общие требования, порядок проведения и взаимодействия организаций при проведении испытаний для целей утверждения типа СИ ВН. (Действует с января 1996) г. В его развитие разработана и утверждена МИ 2376 -96 «Порядок проведения, оформления, рассмотрения результатов испытаний и утверждения типа средств измерений военного назначения, не предназначенных для серийного выпуска или ввозимых из-за рубежа единичными экземплярами» . Однако, за время действия стандарта (более 13 лет) объективно изменилась юридическая и нормативная база испытаний.

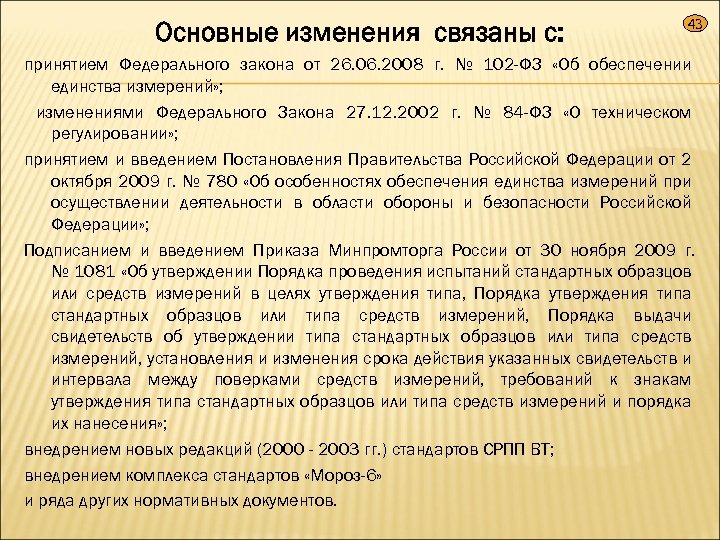

Основные изменения связаны с: 43 принятием Федерального закона от 26. 06. 2008 г. № 102 -ФЗ «Об обеспечении единства измерений» ; изменениями Федерального Закона 27. 12. 2002 г. № 84 -ФЗ «О техническом регулировании» ; принятием и введением Постановления Правительства Российской Федерации от 2 октября 2009 г. № 780 «Об особенностях обеспечения единства измерений при осуществлении деятельности в области обороны и безопасности Российской Федерации» ; Подписанием и введением Приказа Минпромторга России от 30 ноября 2009 г. № 1081 «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» ; внедрением новых редакций (2000 - 2003 гг. ) стандартов СРПП ВТ; внедрением комплекса стандартов «Мороз-6» и ряда других нормативных документов.

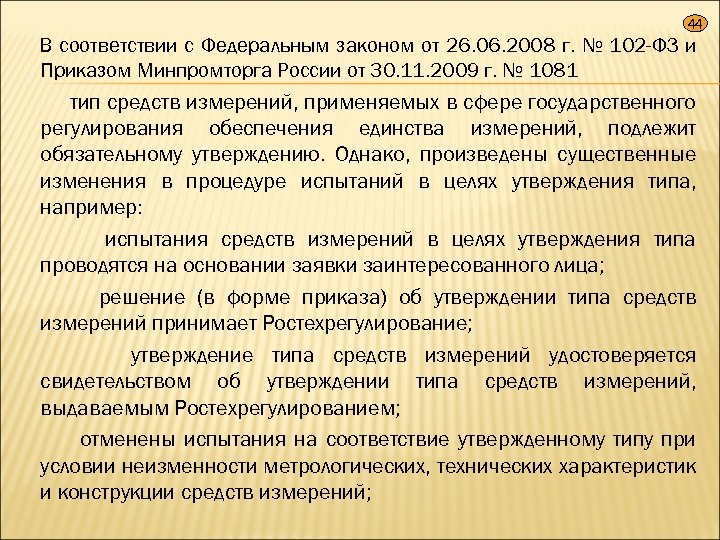

44 В соответствии с Федеральным законом от 26. 06. 2008 г. № 102 -ФЗ и Приказом Минпромторга России от 30. 11. 2009 г. № 1081 тип средств измерений, применяемых в сфере государственного регулирования обеспечения единства измерений, подлежит обязательному утверждению. Однако, произведены существенные изменения в процедуре испытаний в целях утверждения типа, например: испытания средств измерений в целях утверждения типа проводятся на основании заявки заинтересованного лица; решение (в форме приказа) об утверждении типа средств измерений принимает Ростехрегулирование; утверждение типа средств измерений удостоверяется свидетельством об утверждении типа средств измерений, выдаваемым Ростехрегулированием; отменены испытания на соответствие утвержденному типу при условии неизменности метрологических, технических характеристик и конструкции средств измерений;

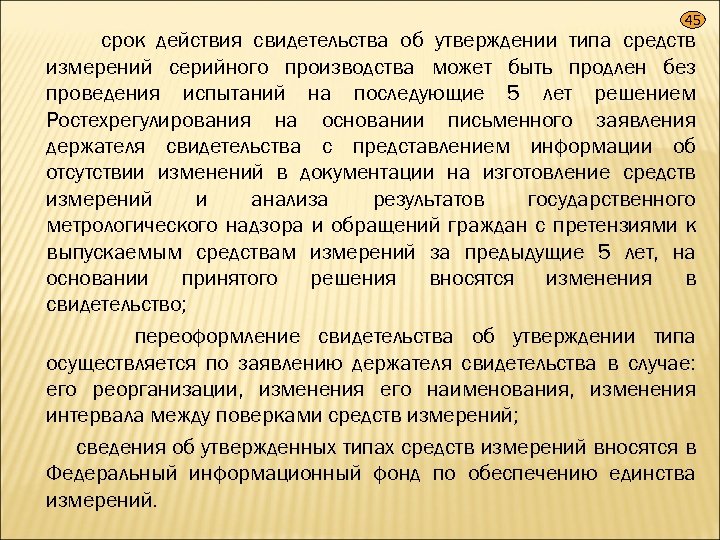

45 срок действия свидетельства об утверждении типа средств измерений серийного производства может быть продлен без проведения испытаний на последующие 5 лет решением Ростехрегулирования на основании письменного заявления держателя свидетельства с представлением информации об отсутствии изменений в документации на изготовление средств измерений и анализа результатов государственного метрологического надзора и обращений граждан с претензиями к выпускаемым средствам измерений за предыдущие 5 лет, на основании принятого решения вносятся изменения в свидетельство; переоформление свидетельства об утверждении типа осуществляется по заявлению держателя свидетельства в случае: его реорганизации, изменения его наименования, изменения интервала между поверками средств измерений; сведения об утвержденных типах средств измерений вносятся в Федеральный информационный фонд по обеспечению единства измерений.

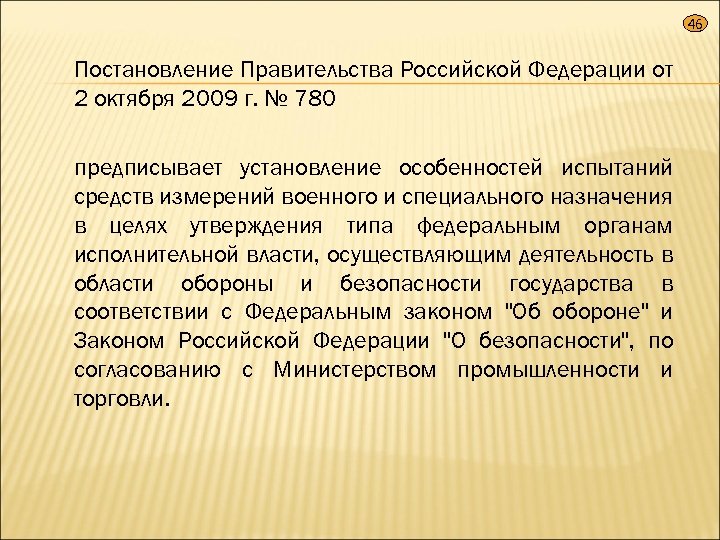

46 Постановление Правительства Российской Федерации от 2 октября 2009 г. № 780 предписывает установление особенностей испытаний средств измерений военного и специального назначения в целях утверждения типа федеральным органам исполнительной власти, осуществляющим деятельность в области обороны и безопасности государства в соответствии с Федеральным законом "Об обороне" и Законом Российской Федерации "О безопасности", по согласованию с Министерством промышленности и торговли.

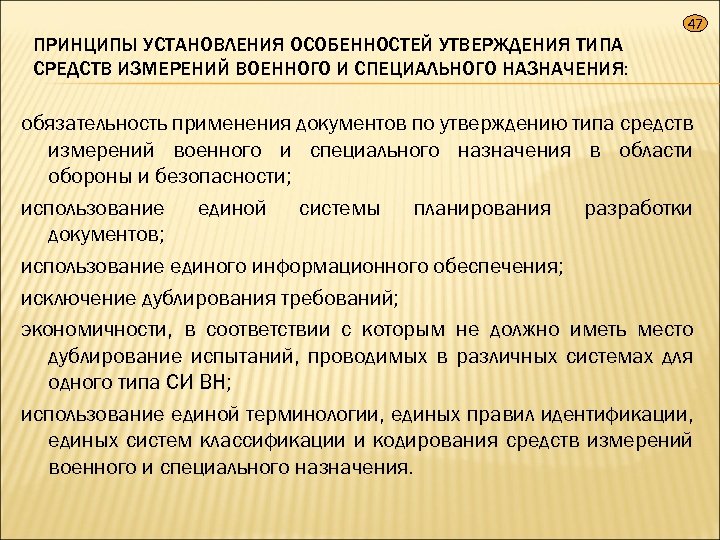

47 ПРИНЦИПЫ УСТАНОВЛЕНИЯ ОСОБЕННОСТЕЙ УТВЕРЖДЕНИЯ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ ВОЕННОГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ: обязательность применения документов по утверждению типа средств измерений военного и специального назначения в области обороны и безопасности; использование единой системы планирования разработки документов; использование единого информационного обеспечения; исключение дублирования требований; экономичности, в соответствии с которым не должно иметь место дублирование испытаний, проводимых в различных системах для одного типа СИ ВН; использование единой терминологии, единых правил идентификации, единых систем классификации и кодирования средств измерений военного и специального назначения.

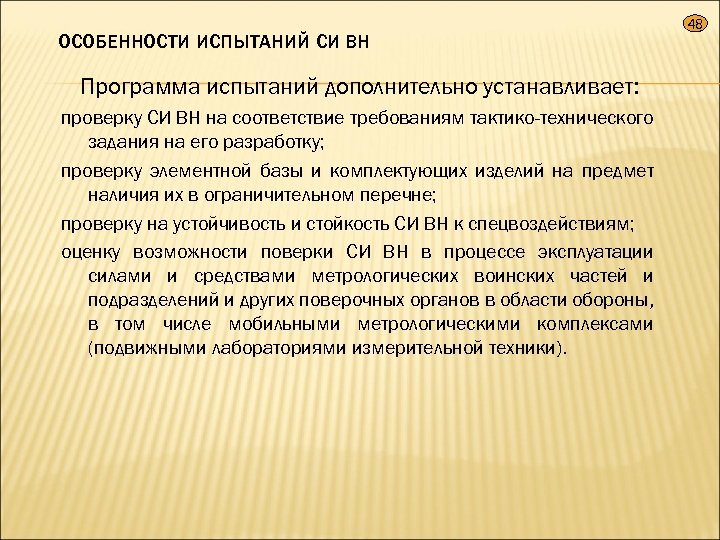

ОСОБЕННОСТИ ИСПЫТАНИЙ СИ ВН Программа испытаний дополнительно устанавливает: проверку СИ ВН на соответствие требованиям тактико-технического задания на его разработку; проверку элементной базы и комплектующих изделий на предмет наличия их в ограничительном перечне; проверку на устойчивость и стойкость СИ ВН к спецвоздействиям; оценку возможности поверки СИ ВН в процессе эксплуатации силами и средствами метрологических воинских частей и подразделений и других поверочных органов в области обороны, в том числе мобильными метрологическими комплексами (подвижными лабораториями измерительной техники). 48
