НАСОС • ГИДРАВЛИЧЕСКАЯ МАШИНА, ПРЕОБРАЗУЮЩАЯ МЕХАНИЧЕСКУЮ ЭНЕРГИЮ ПРИВОДНОГО ДВИГАТЕЛЯ В ЭНЕРГИЮ ПОТОКА ЖИДКОСТИ, СЛУЖАЩАЯ ДЛЯ ПЕРЕМЕЩЕНИЯ И СОЗДАНИЯ НАПОРА ЖИДКОСТЕЙ ВСЕХ ВИДОВ, МЕХАНИЧЕСКОЙ СМЕСИ ЖИДКОСТИ С ТВЁРДЫМИ И КОЛЛОИДНЫМИ ВЕЩЕСТВАМИ ИЛИ СЖИЖЕННЫХ ГАЗОВ. РАЗНОСТЬ ДАВЛЕНИЙ ЖИДКОСТИ В НАСОСЕ И ТРУБОПРОВОДЕ ОБУСЛОВЛИВАЕТ ЕЁ ПЕРЕМЕЩЕНИЕ.

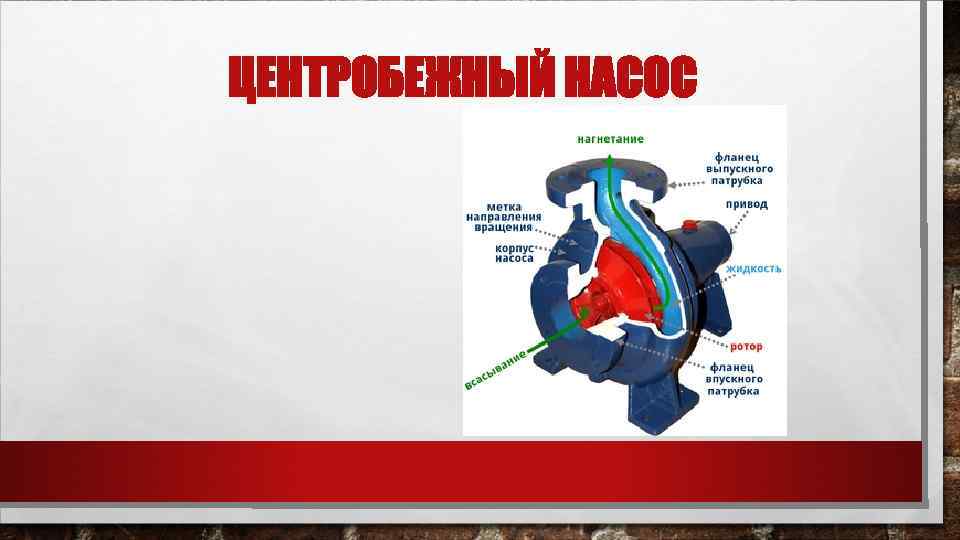

ЦЕНТРОБЕЖНЫЙ НАСОС

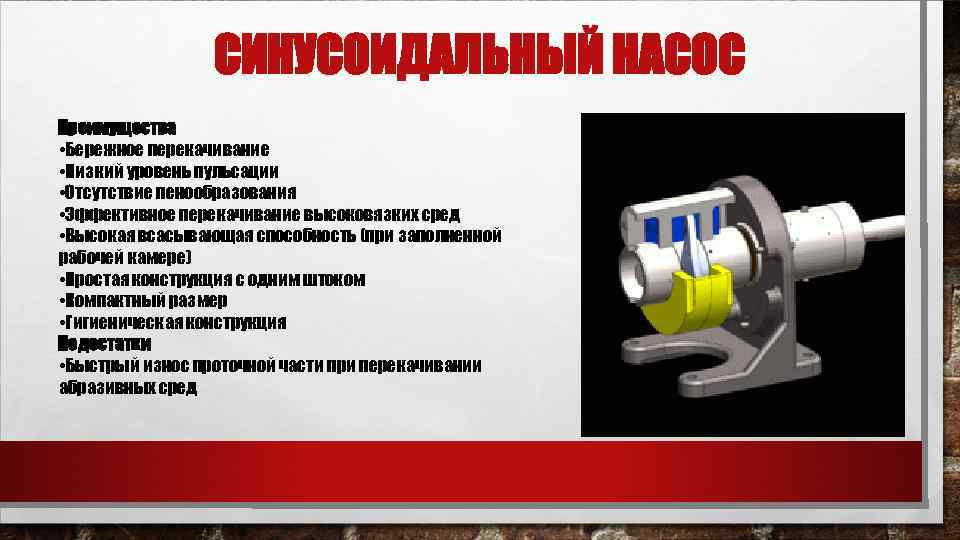

СИНУСОИДАЛЬНЫЙ НАСОС Преимущества • Бережное перекачивание • Низкий уровень пульсации • Отсутствие пенообразования • Эффективное перекачивание высоковязких сред • Высокая всасывающая способность (при заполненной рабочей камере) • Простая конструкция с одним штоком • Компактный размер • Гигиеническая конструкция Недостатки • Быстрый износ проточной части при перекачивании абразивных сред

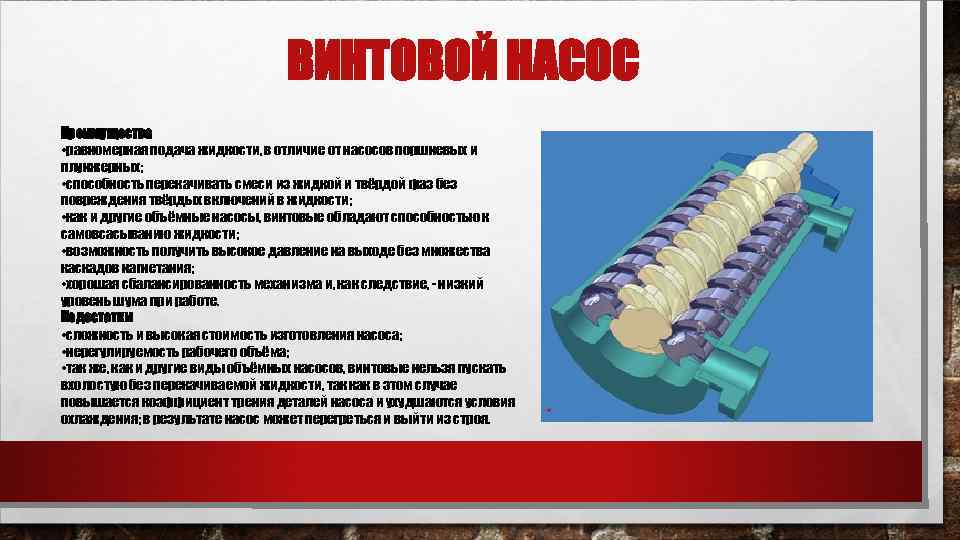

ВИНТОВОЙ НАСОС Преимущества • равномерная подача жидкости, в отличие от насосов поршневых и плунжерных; • способность перекачивать смеси из жидкой и твёрдой фаз без повреждения твёрдых включений в жидкости; • как и другие объёмные насосы, винтовые обладают способностью к самовсасыванию жидкости; • возможность получить высокое давление на выходе без множества каскадов нагнетания; • хорошая сбалансированность механизма и, как следствие, - низкий уровень шума при работе. Недостатки • сложность и высокая стоимость изготовления насоса; • нерегулируемость рабочего объёма; • так же, как и другие виды объёмных насосов, винтовые нельзя пускать вхолостую без перекачиваемой жидкости, так как в этом случае повышается коэффициент трения деталей насоса и ухудшаются условия охлаждения; в результате насос может перегреться и выйти из строя.
ПОРШНЕВОЙ НАСОС

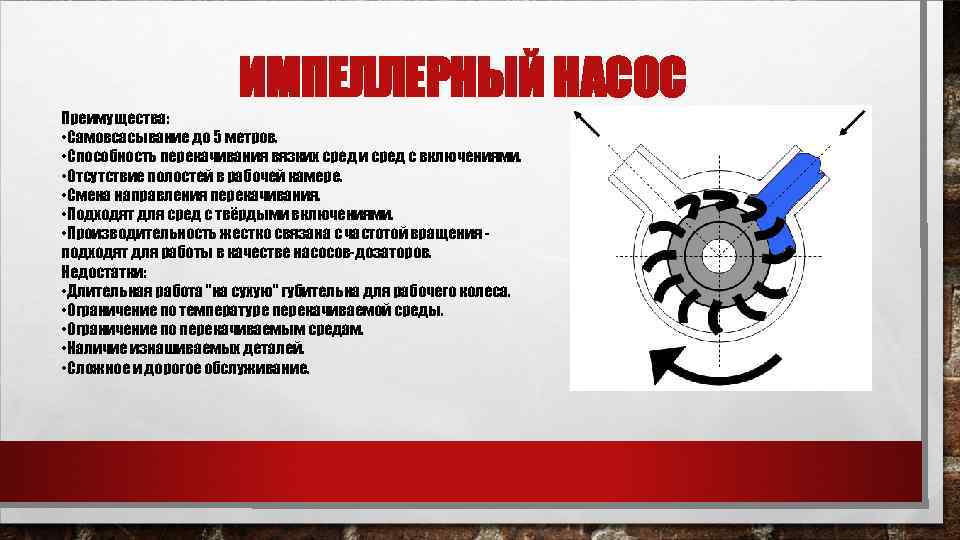

ИМПЕЛЛЕРНЫЙ НАСОС Преимущества: • Самовсасывание до 5 метров. • Способность перекачивания вязких сред и сред с включениями. • Отсутствие полостей в рабочей камере. • Смена направления перекачивания. • Подходят для сред с твёрдыми включениями. • Производительность жестко связана с частотой вращения подходят для работы в качестве насосов-дозаторов. Недостатки: • Длительная работа "на сухую" губительна для рабочего колеса. • Ограничение по температуре перекачиваемой среды. • Ограничение по перекачиваемым средам. • Наличие изнашиваемых деталей. • Сложное и дорогое обслуживание.

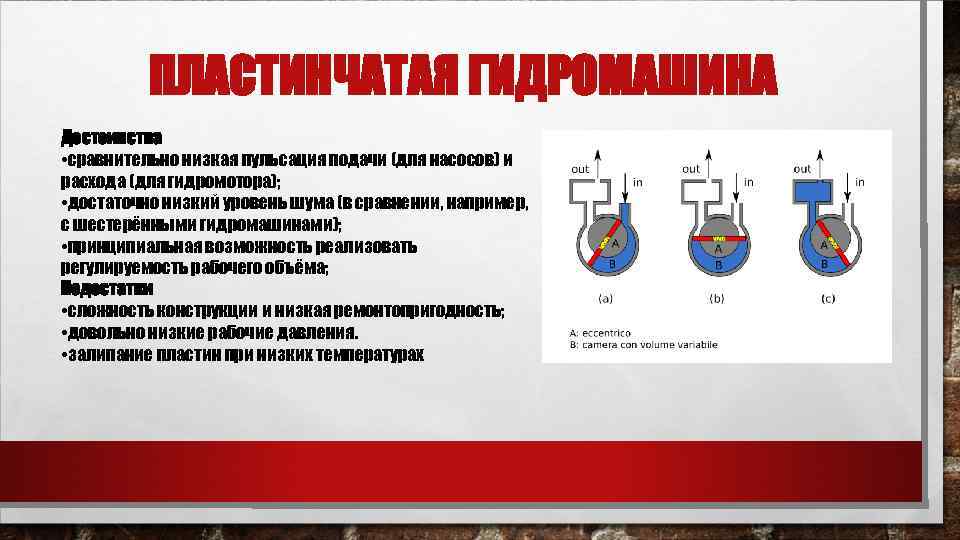

ПЛАСТИНЧАТАЯ ГИДРОМАШИНА Достоинства • сравнительно низкая пульсация подачи (для насосов) и расхода (для гидромотора); • достаточно низкий уровень шума (в сравнении, например, с шестерёнными гидромашинами); • принципиальная возможность реализовать регулируемость рабочего объёма; Недостатки • сложность конструкции и низкая ремонтопригодность; • довольно низкие рабочие давления. • залипание пластин при низких температурах

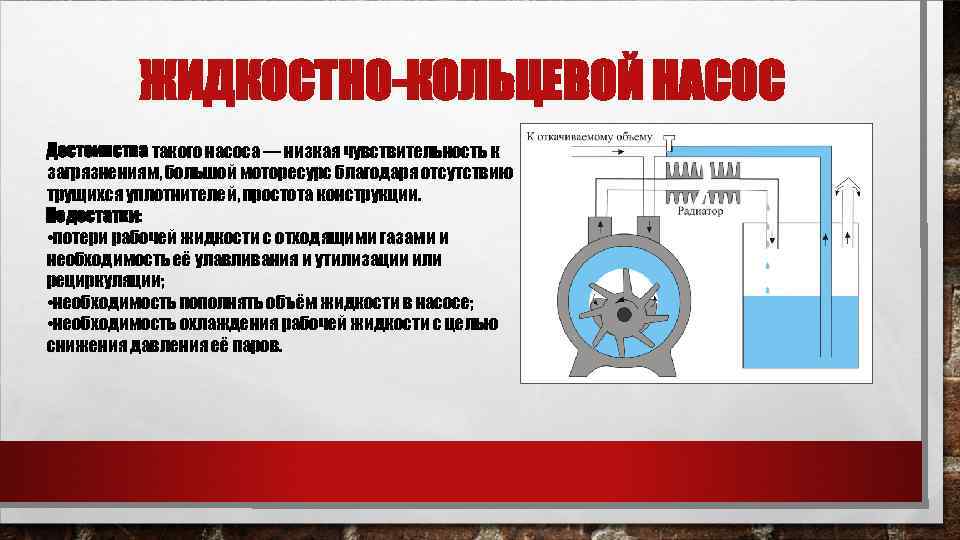

ЖИДКОСТНО-КОЛЬЦЕВОЙ НАСОС Достоинства такого насоса — низкая чувствительность к загрязнениям, большой моторесурс благодаря отсутствию трущихся уплотнителей, простота конструкции. Недостатки: • потери рабочей жидкости с отходящими газами и необходимость её улавливания и утилизации или рециркуляции; • необходимость пополнять объём жидкости в насосе; • необходимость охлаждения рабочей жидкости с целью снижения давления её паров.

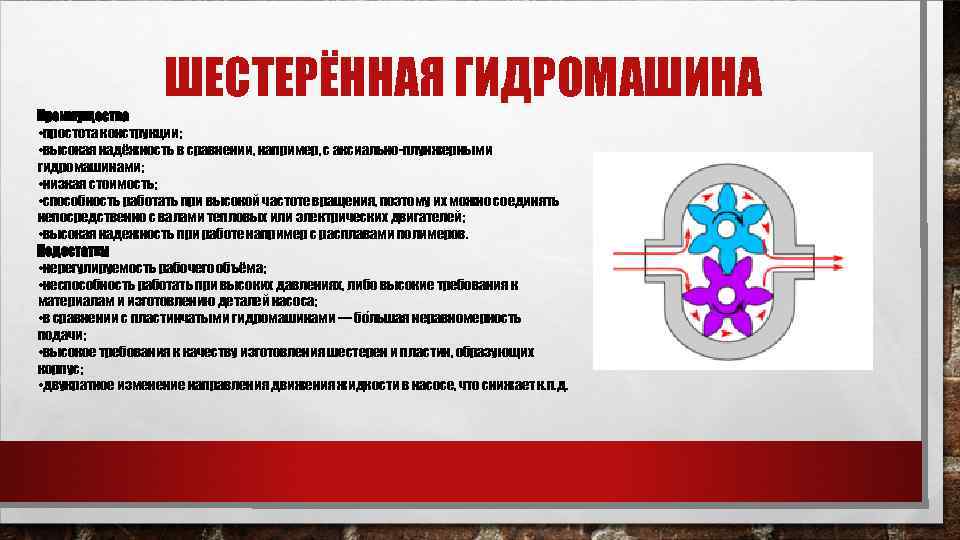

ШЕСТЕРЁННАЯ ГИДРОМАШИНА Преимущества • простота конструкции; • высокая надёжность в сравнении, например, с аксиально-плунжерными гидромашинами; • низкая стоимость; • способность работать при высокой частоте вращения, поэтому их можно соединять непосредственно с валами тепловых или электрических двигателей; • высокая надежность при работе например с расплавами полимеров. Недостатки • нерегулируемость рабочего объёма; • неспособность работать при высоких давлениях, либо высокие требования к материалам и изготовлению деталей насоса; • в сравнении с пластинчатыми гидромашинами — бо льшая неравномерность подачи; • высокое требования к качеству изготовления шестерен и пластин, образующих корпус; • двукратное изменение направления движения жидкости в насосе, что снижает к. п. д.

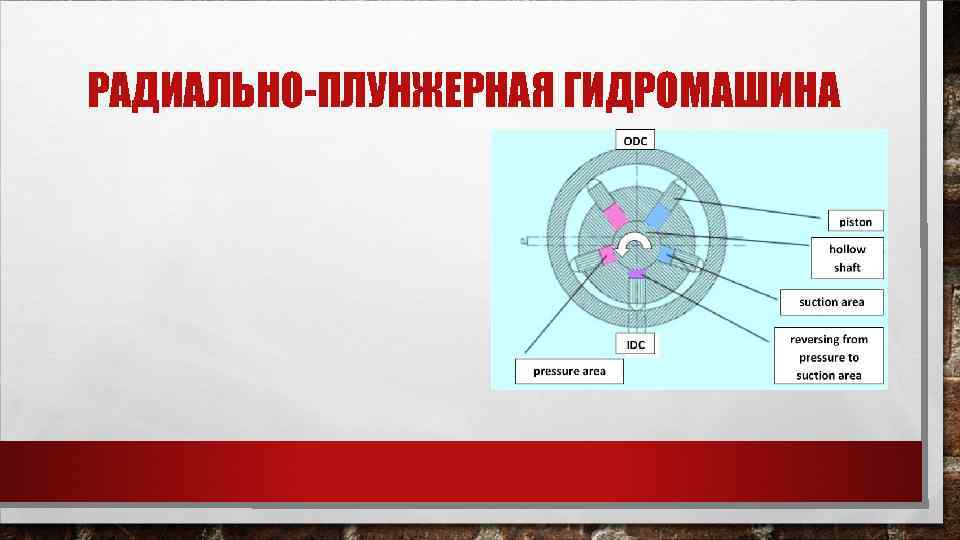

РАДИАЛЬНО-ПЛУНЖЕРНАЯ ГИДРОМАШИНА

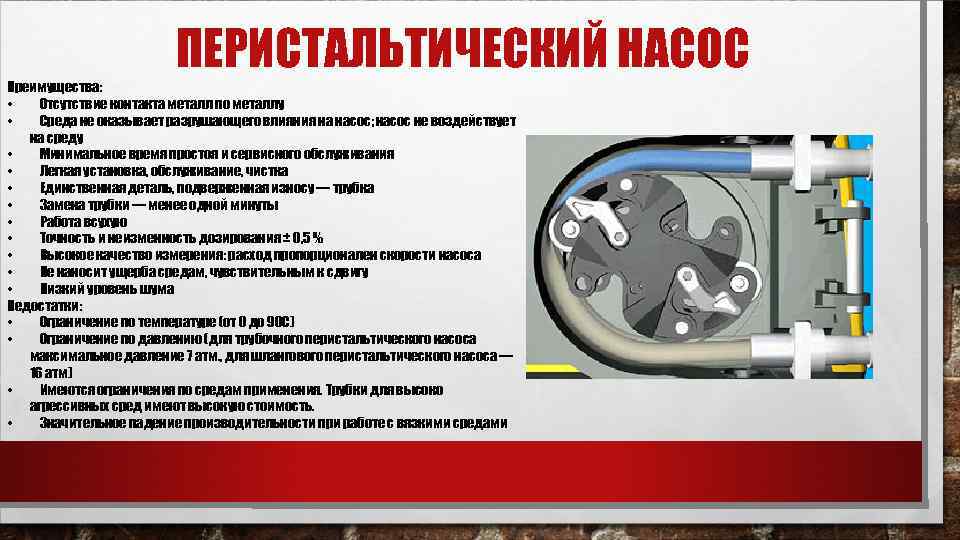

ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС Преимущества: • Отсутствие контакта металл по металлу • Среда не оказывает разрушающего влияния на насос; насос не воздействует на среду • Минимальное время простоя и сервисного обслуживания • Легкая установка, обслуживание, чистка • Единственная деталь, подверженная износу — трубка • Замена трубки — менее одной минуты • Работа всухую • Точность и неизменность дозирования ± 0, 5 % • Высокое качество измерения: расход пропорционален скорости насоса • Не наносит ущерба средам, чувствительным к сдвигу • Низкий уровень шума Недостатки: • Ограничение по температуре (от 0 до 90 С) • Ограничение по давлению (для трубочного перистальтического насоса максимальное давление 7 атм. , для шлангового перистальтического насоса — 16 атм) • Имеются ограничения по средам применения. Трубки для высоко агрессивных сред имеют высокую стоимость. • Значительное падение производительности при работе с вязкими средами

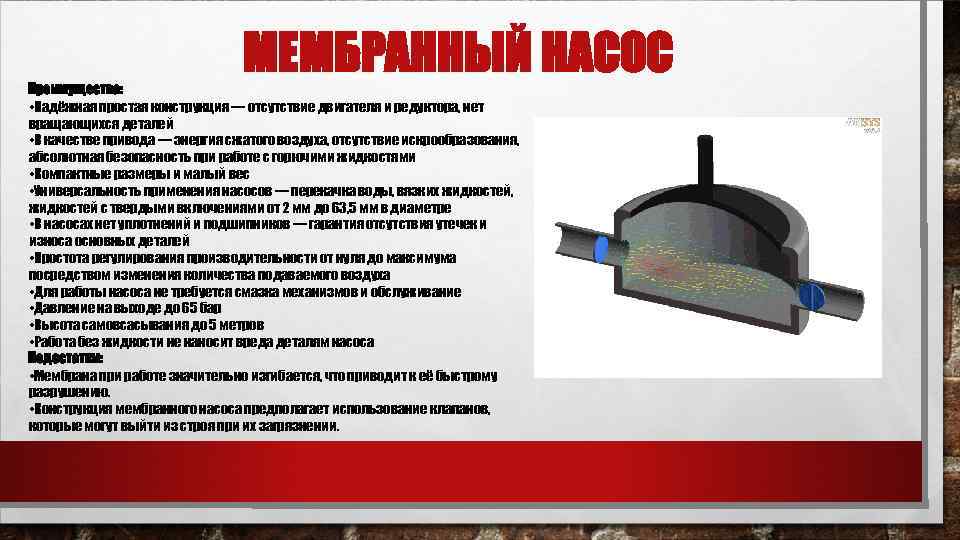

МЕМБРАННЫЙ НАСОС Преимущества: • Надёжная простая конструкция — отсутствие двигателя и редуктора, нет вращающихся деталей • В качестве привода — энергия сжатого воздуха, отсутствие искрообразования, абсолютная безопасность при работе с горючими жидкостями • Компактные размеры и малый вес • Универсальность применения насосов — перекачка воды, вязких жидкостей, жидкостей с твердыми включениями от 2 мм до 63, 5 мм в диаметре • В насосах нет уплотнений и подшипников — гарантия отсутствия утечек и износа основных деталей • Простота регулирования производительности от нуля до максимума посредством изменения количества подаваемого воздуха • Для работы насоса не требуется смазка механизмов и обслуживание • Давление на выходе до 65 бар • Высота самовсасывания до 5 метров • Работа без жидкости не наносит вреда деталям насоса Недостатки: • Мембрана при работе значительно изгибается, что приводит к её быстрому разрушению. • Конструкция мембранного насоса предполагает использование клапанов, которые могут выйти из строя при их загрязнении.

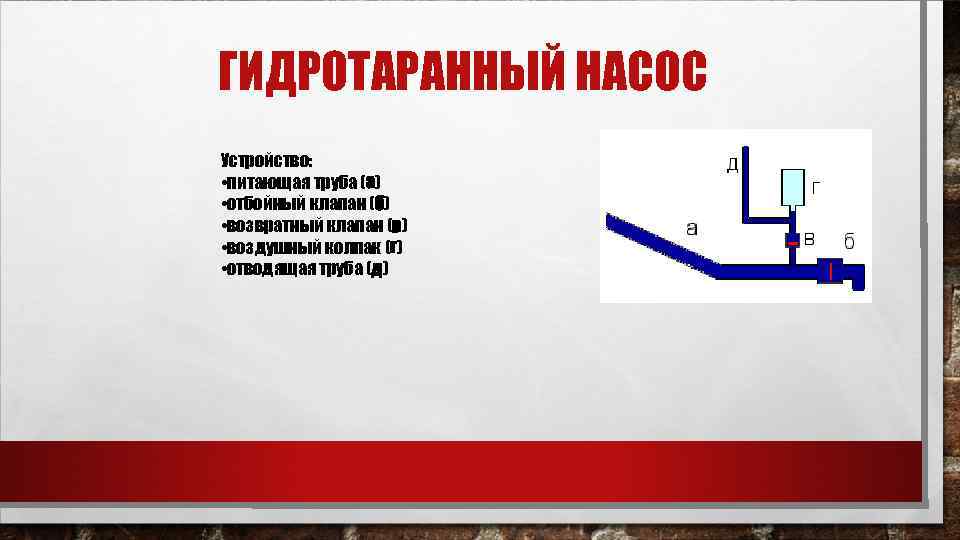

ГИДРОТАРАННЫЙ НАСОС Устройство: • питающая труба (а) • отбойный клапан (б) • возвратный клапан (в) • воздушный колпак (г) • отводящая труба (д)
