ФГБОУ ВПО УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УНИЦ «ГИДРОПНЕВМОАВТОМАТИКА» ЛАБОРАТОРНАЯ РАБОТА № 1 Испытание фильтра поверхностной очистки (Технология гидромашиностроения)

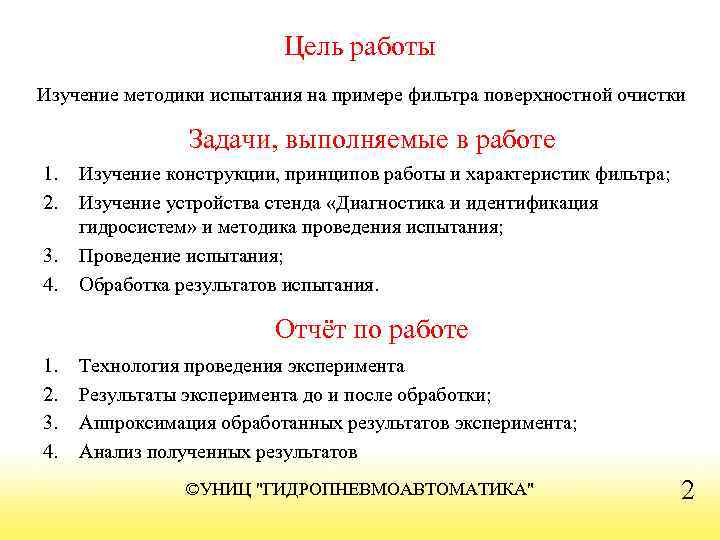

Цель работы Изучение методики испытания на примере фильтра поверхностной очистки Задачи, выполняемые в работе 1. 2. 3. 4. Изучение конструкции, принципов работы и характеристик фильтра; Изучение устройства стенда «Диагностика и идентификация гидросистем» и методика проведения испытания; Проведение испытания; Обработка результатов испытания. Отчёт по работе 1. 2. 3. 4. Технология проведения эксперимента Результаты эксперимента до и после обработки; Аппроксимация обработанных результатов эксперимента; Анализ полученных результатов ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 2
Конструкция фильтра ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 3

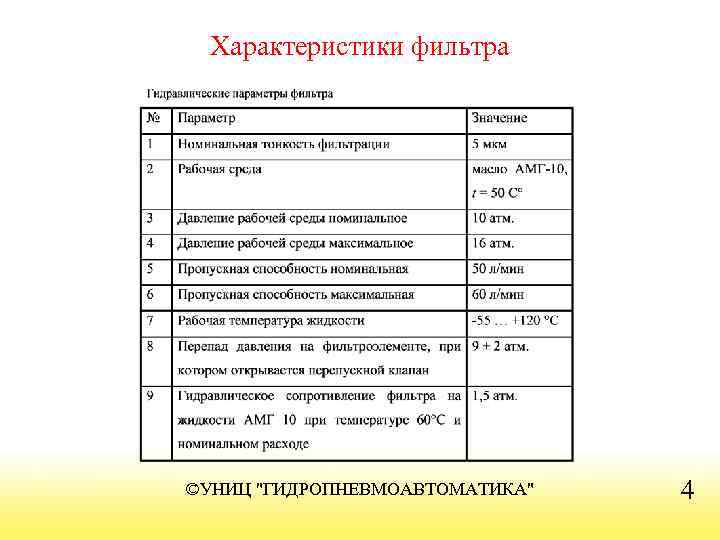

Характеристики фильтра ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 4

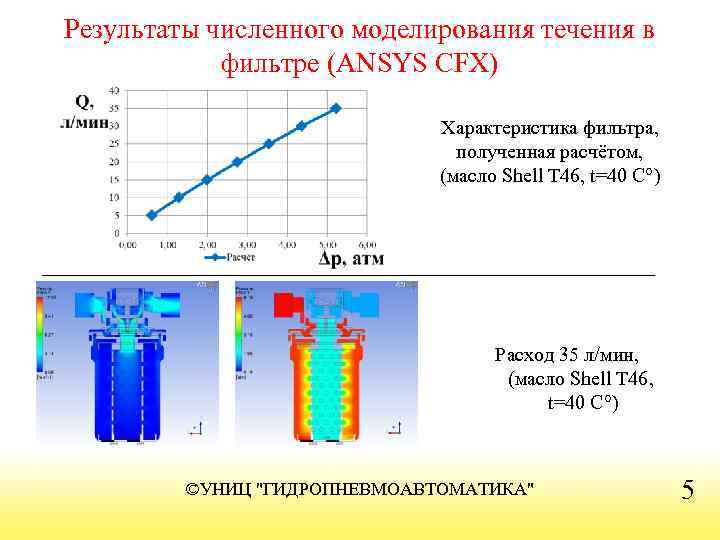

Результаты численного моделирования течения в фильтре (ANSYS CFX) Характеристика фильтра, полученная расчётом, (масло Shell T 46, t=40 C°) Расход 35 л/мин, (масло Shell T 46, t=40 C°) ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 5
Гидравлическая схема стенда «Диагностика и идентификация гидросистем» ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 6

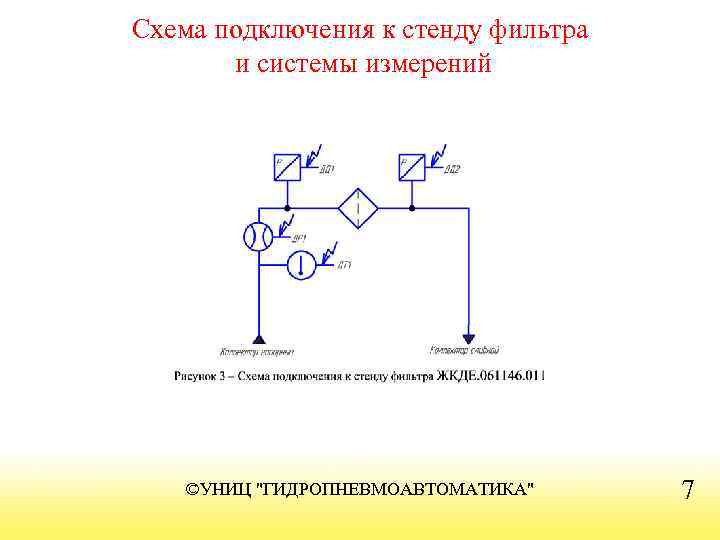

Схема подключения к стенду фильтра и системы измерений ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 7

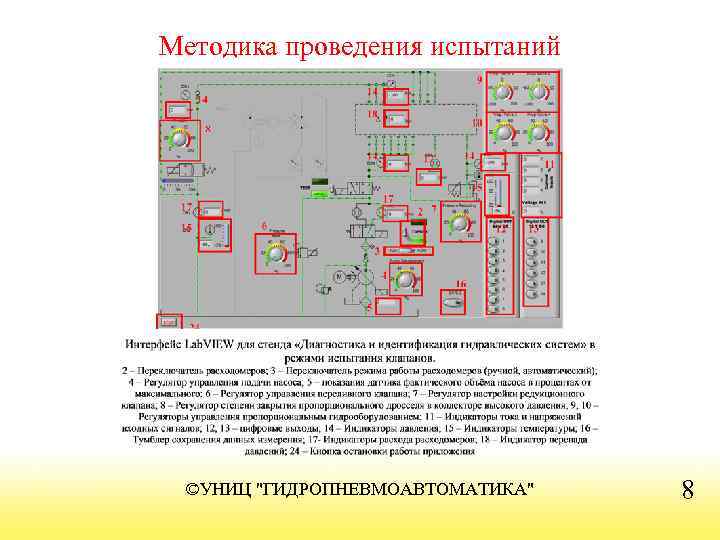

Методика проведения испытаний ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 8

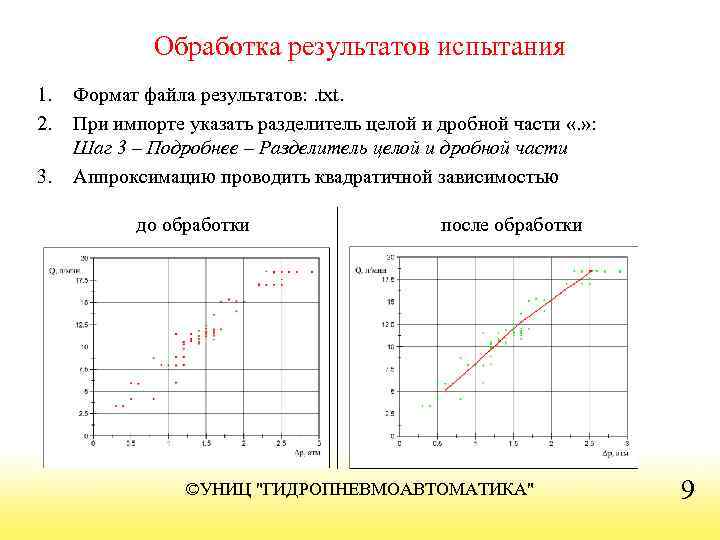

Обработка результатов испытания 1. 2. 3. Формат файла результатов: . txt. При импорте указать разделитель целой и дробной части «. » : Шаг 3 – Подробнее – Разделитель целой и дробной части Аппроксимацию проводить квадратичной зависимостью до обработки после обработки ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 9

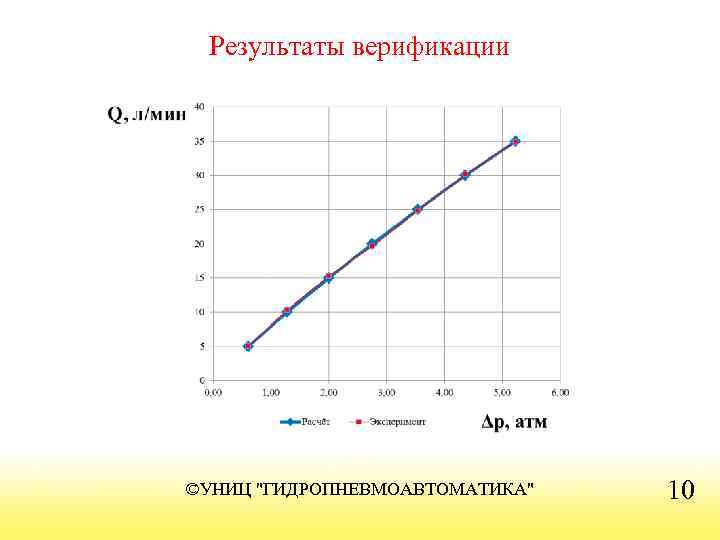

Результаты верификации ©УНИЦ "ГИДРОПНЕВМОАВТОМАТИКА" 10
