ФГБОУ ВПО Санкт-Петербургский государственный политехнический университет Инженерно-строительный институт Кафедра «Строительство уникальных зданий и сооружений» Комплексный курсовой проект в рамках дисциплин: «Архитектура ПГЗ» , «Проектирование ПГС» , «Параметрическое моделирование» Общеобразовательная школа на 792 учащихся декан ИСИ, зав. кафедрой «СУЗи. С» д. т. н. , проф. , Ватин Николай Иванович Руководитель проекта асс. Стрижкова Яна Николаевна Архитектурные решения к. арх. н. , доцент, Гаевская Злата Анатольевна Объемно-планировочные решения асс. Кукушкина Галина Андреевна Конструктивные решения асс. Маслак Татьяна Викторовна Выполнил студент Тарасов Владимир Санкт-Петербург 2012

Federal State Budget Educational Institution of Higher Professional Learning National research Saint-Petersburg State Polytechnical University Institute of Civil Engineering Department “Construction of Unique Buildings and Structures” Complex Course Project on disciplines: “Architecture of Civil Engineering”, “Design of Civil Engineering” “Parametric modeling” Dean of ICE, Head of Department “CUBS” Project leader D. Sc. , Prof. Nikolay Ivanovich Vatin Educational School Ass. Yana Nickolayevna Strizhkova Architectural decisions Ph. D. , Ass. Prof. Zlata Anatolievna Gayevskaya Volume decisions Lect. Galina Andreevna Kukushkina Constructive decisions Lect. Tatiana Viktorovna Maslak Prepared by student Tarasov Vladimir Saint-Petersburg 2012

Разработанные разделы проекта, в соответствии с 87 Постановлением Правительства РФ: • Схема планировочной организации земельного участка (раздел 2) • Архитектурные решения (раздел 3) • Конструктивные и объемно-планировочные решения (раздел 4) • Мероприятия по обеспечению пожарной безопасности (раздел 9) • Мероприятия по обеспечению доступа маломобильных групп населения (раздел 10) 3/22

The scheme of land planning organization Technical indicators • Area of the land plot. . …………. . … 70200, 00 m² • Built-up area…. . ……………. . 9500, 00 m² • Area of coverings ……………. . . …. 27850, 00 m² • The area of green space………. . 32850, 00 m² Address of building: 2, Academician Sechenov st. , the bulk territory of Vasilievskiy island, Saint-Petersburg, Russian Federation 4/22

СПОЗУ Условные обозначения: Граница участка под застройку Ограждение территории Проектируемое сооружение Спортивная зона Учебно-опытная зона Зона отдыха Газон Тротуар Мощение Дорога 5/22

Architectural decisions Short characteristics of project: • 2 -3 floors • The total area of the building…. 17092, 56 m² • High of one floor ………………. . 4, 5 m • Cellar floor………. ………………. 2, 7 m • High of school …. . . …………. . . . 17, 0 m 6/22

План 1 этажа Помещения изучения технологий Условные обозначения: Спортивно-оздоровительная группа Рекреации Столовая Вестибюльная зона Оранжерея Лестничные клетки и лифты Переходы Классы начальной школы Медицинские кабинеты Классы основной школы Группа центра информации Административные помещения С/у 7/22

План 2 этажа Условные обозначения: Рекреации Лестничные клетки и лифты Классы начальной школы, группа свободного творчества Классы основной школы Группа помещений зрительного зала Оранжерея Административные помещения Специализированные кабинеты Балконы Переходы С/у 8/22

План 3 этажа Условные обозначения: Рекреации Лестничные клетки и лифты Специализированные кабинеты Классы основной школы Учительская-методический кабинет С/у 9/22

План кровли Уклон кровельного покрытия 2% Водосточные воронки 17 шт. Высота парапета 0, 6 м 10/22

Фасад в осях А-Ж’’ 11/22

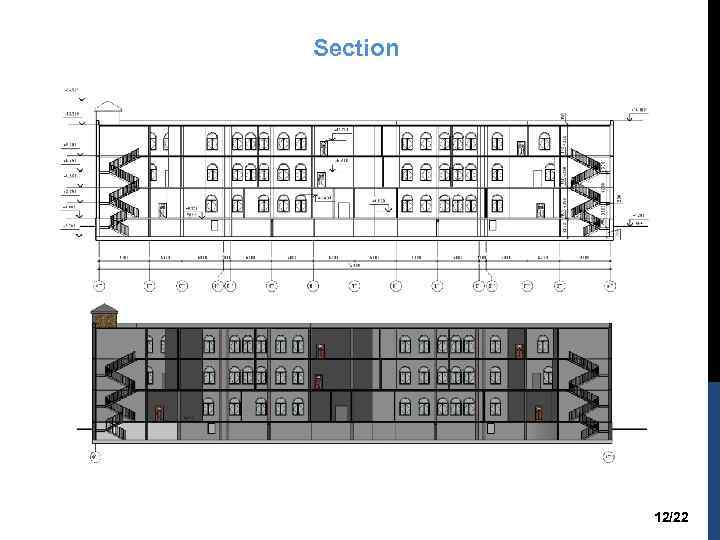

Section 12/22

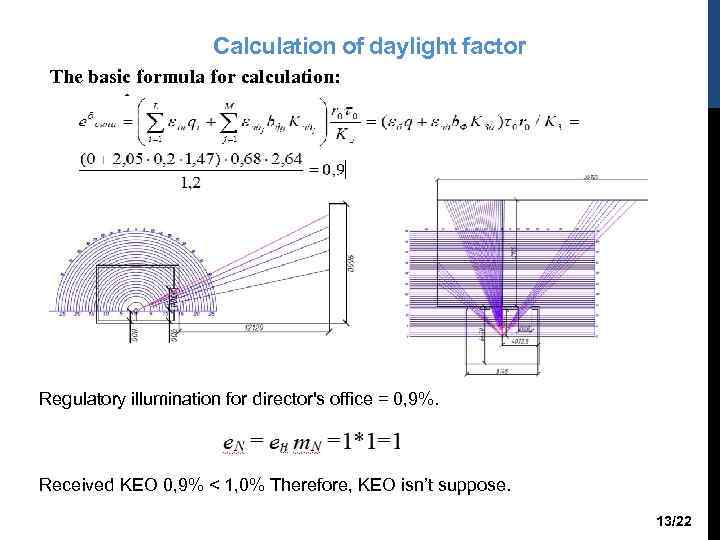

Calculation of daylight factor The basic formula for calculation: Regulatory illumination for director's office = 0, 9%. Received KEO 0, 9% < 1, 0% Therefore, KEO isn’t suppose. 13/22

Состав ограждающих конструкций Состав наружных несущих стен (подвал) Состав наружных ненесущих стен (1 -3 этаж) • Железобетон ………………. . 200 мм • Пенобетон ………………. . 150 мм • Эффективный утеплитель … 100 мм • Эффективный утеплитель … 120 мм • Облицовочный кирпич ……. . . 120 мм • Облицовочный кирпич оштукатуренный……. . . 120 мм • Внутренняя отделка помещений 14/22

Analytical model In SCAD Office 11. 5 Number of joints - 8100 Number of elements - 9723 15/22

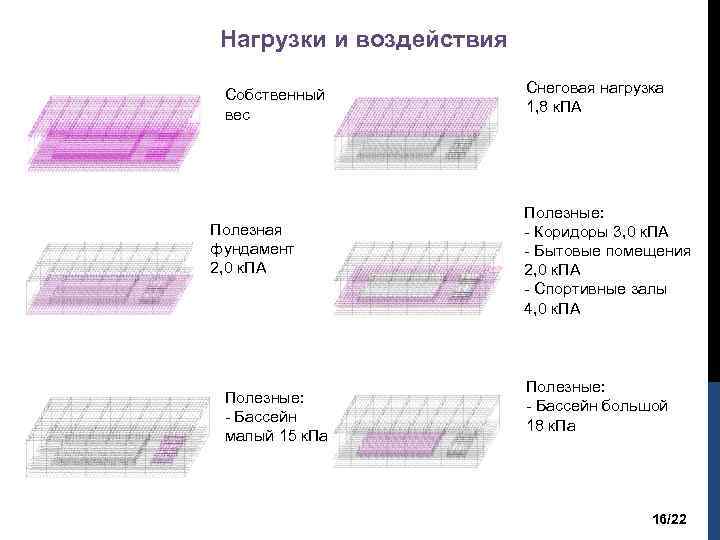

Нагрузки и воздействия Собственный вес Полезная фундамент 2, 0 к. ПА Полезные: - Бассейн малый 15 к. Па Снеговая нагрузка 1, 8 к. ПА Полезные: - Коридоры 3, 0 к. ПА - Бытовые помещения 2, 0 к. ПА - Спортивные залы 4, 0 к. ПА Полезные: - Бассейн большой 18 к. Па 16/22

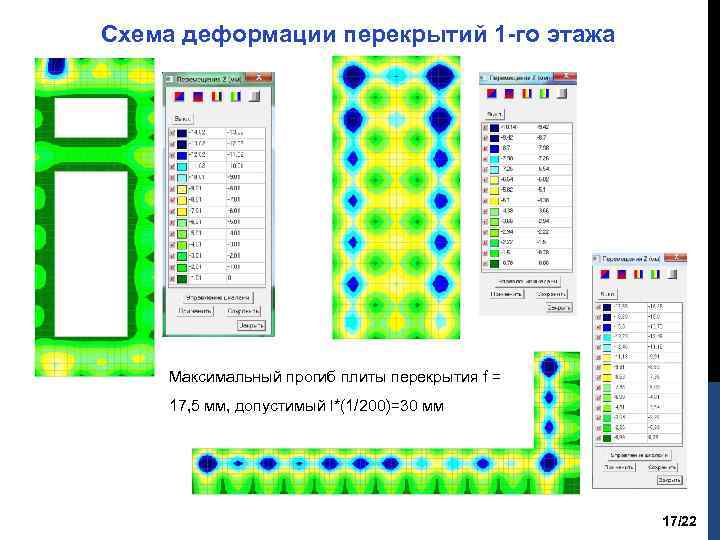

Схема деформации перекрытий 1 -го этажа Максимальный прогиб плиты перекрытия f = 17, 5 мм, допустимый l*(1/200)=30 мм 17/22

Схема армирования перекрытий Класс бетона – В 25 Основное верхнее армирование AS 2=AS 4=10 d 6 A 300 Основное нижнее армирование AS 1=AS 3=10 d 6 A 300 18/22

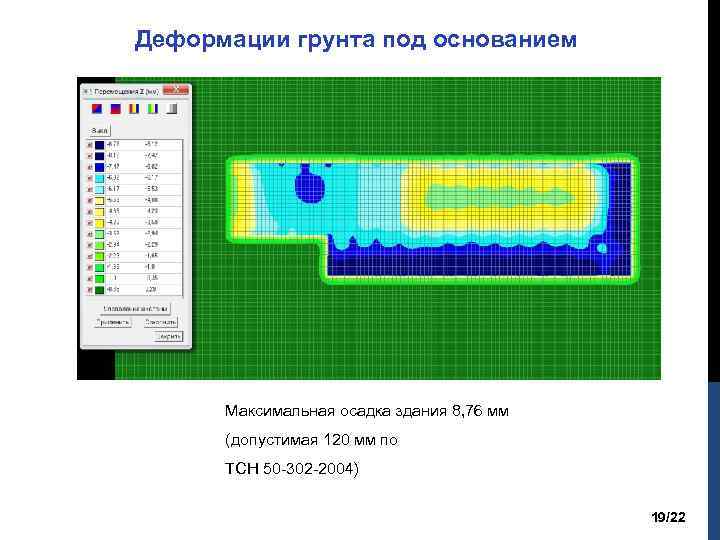

Деформации грунта под основанием Максимальная осадка здания 8, 76 мм (допустимая 120 мм по ТСН 50 -302 -2004) 19/22

Мероприятия по обеспечению пожарной безопасности • Подъезд пожарных автомобилей к зданию общеобразовательного учреждения обеспечен со всех сторон • Ширина проездов для пожарной техники составляет 6 метров. • Расстояние от внутреннего края подъезда до стены здания составляет 5 -7 м • В замкнутом внутреннем дворе школы предусмотрен проезд для пожарных автомобилей шириной 7 м и высотой 6, 0 м • Покрытие замкнутого внутреннего двора школы - укреплённый газон • Из каждого этажа здания предусмотрено 5 эвакуационных выходов • Коридоры длинной более 60 м разделены противопожарными стенами с самозакрывающимися дверями • Ширина лестничного марша – 1, 35 м. Лестничные клетки запроектированы с естественным освещением • Из кабинета трудового обучения (обработки металла и древесины) предусмотрен эвакуационный выход на улицу 20/22

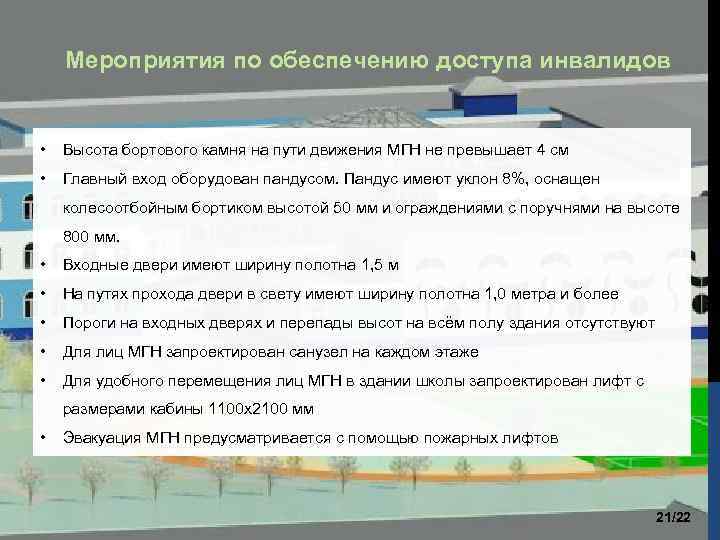

Мероприятия по обеспечению доступа инвалидов • Высота бортового камня на пути движения МГН не превышает 4 см • Главный вход оборудован пандусом. Пандус имеют уклон 8%, оснащен колесоотбойным бортиком высотой 50 мм и ограждениями с поручнями на высоте 800 мм. • Входные двери имеют ширину полотна 1, 5 м • На путях прохода двери в свету имеют ширину полотна 1, 0 метра и более • Пороги на входных дверях и перепады высот на всём полу здания отсутствуют • Для лиц МГН запроектирован санузел на каждом этаже • Для удобного перемещения лиц МГН в здании школы запроектирован лифт с размерами кабины 1100 х2100 мм • Эвакуация МГН предусматривается с помощью пожарных лифтов 21/22
