ФГБОУ ВПО «Нижегородский государственный архитектурно-строительный университет» Отчёт: «Оползневой процесс на Зеленском съезде» Нижний Новгород 2012 год

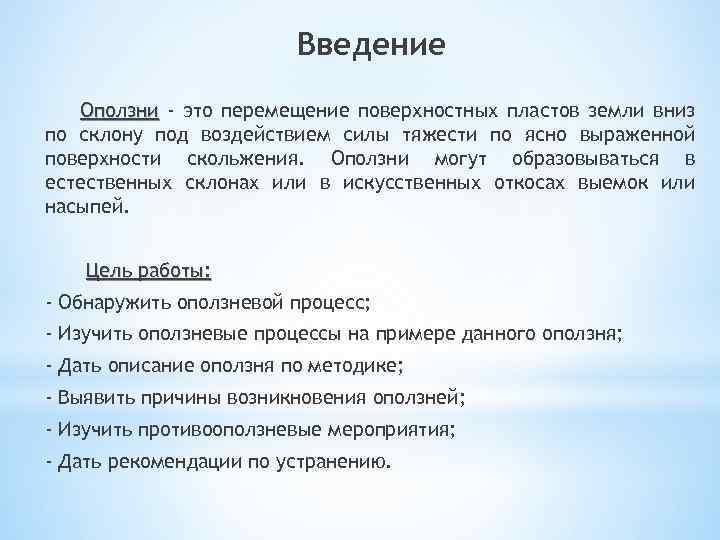

Введение Оползни - это перемещение поверхностных пластов земли вниз по склону под воздействием силы тяжести по ясно выраженной поверхности скольжения. Оползни могут образовываться в естественных склонах или в искусственных откосах выемок или насыпей. Цель работы: - Обнаружить оползневой процесс; - Изучить оползневые процессы на примере данного оползня; - Дать описание оползня по методике; - Выявить причины возникновения оползней; - Изучить противооползневые мероприятия; - Дать рекомендации по устранению.

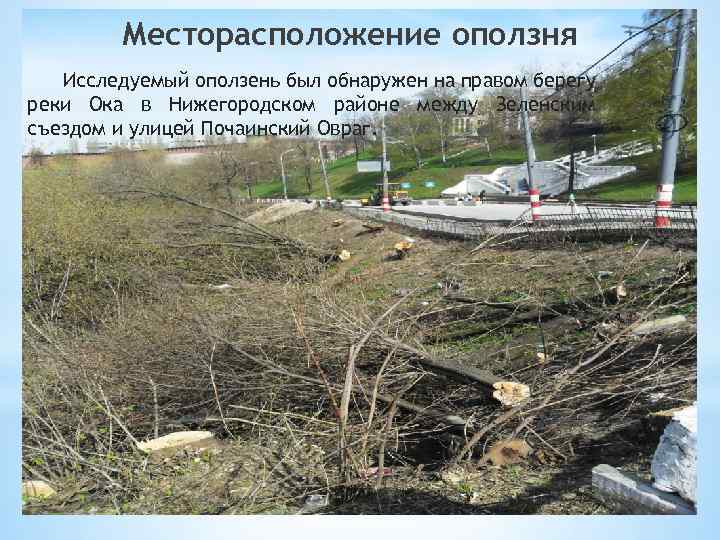

Месторасположение оползня Исследуемый оползень был обнаружен на правом берегу реки Ока в Нижегородском районе между Зеленским съездом и улицей Почаинский Овраг.

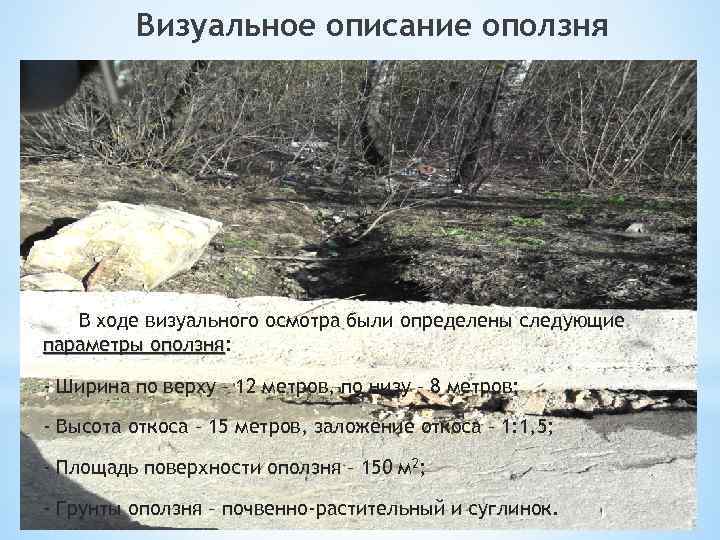

Визуальное описание оползня В ходе визуального осмотра были определены следующие параметры оползня: оползня - Ширина по верху – 12 метров, по низу – 8 метров; - Высота откоса – 15 метров, заложение откоса – 1: 1, 5; - Площадь поверхности оползня – 150 м 2; - Грунты оползня – почвенно-растительный и суглинок.

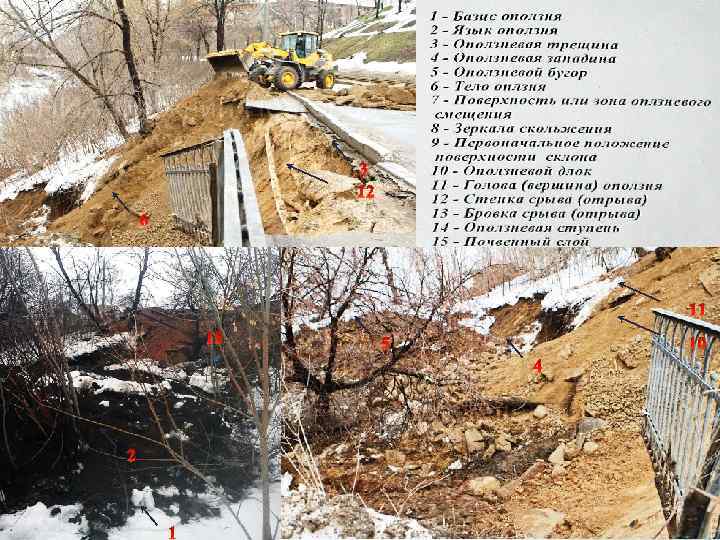

Морфологическое описание оползня Рис. 1. Схема оползня

Из визуального осмотра было выявлено, что оползень относится к оползню скольжения первой группы классификации Гулакяна – Кюнтцеля.

Причины возникновения оползня 1) Увлажнение склона вследствие резкого таяния снега; 2) Плохая организация отвода атмосферных и талых вод; 3) Засорение дренажа-коллектора; 4) Вибрационные нагрузки от проходящего мимо транспорта.

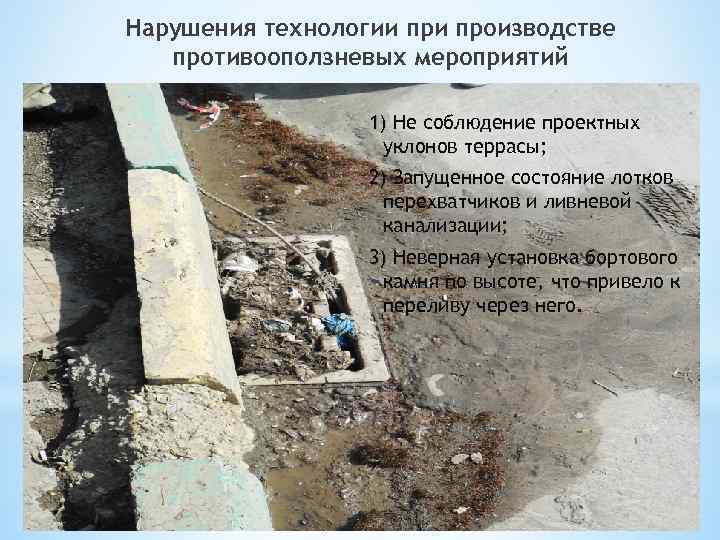

Нарушения технологии производстве противооползневых мероприятий 1) Не соблюдение проектных уклонов террасы; 2) Запущенное состояние лотков перехватчиков и ливневой канализации; 3) Неверная установка бортового камня по высоте, что привело к переливу через него.

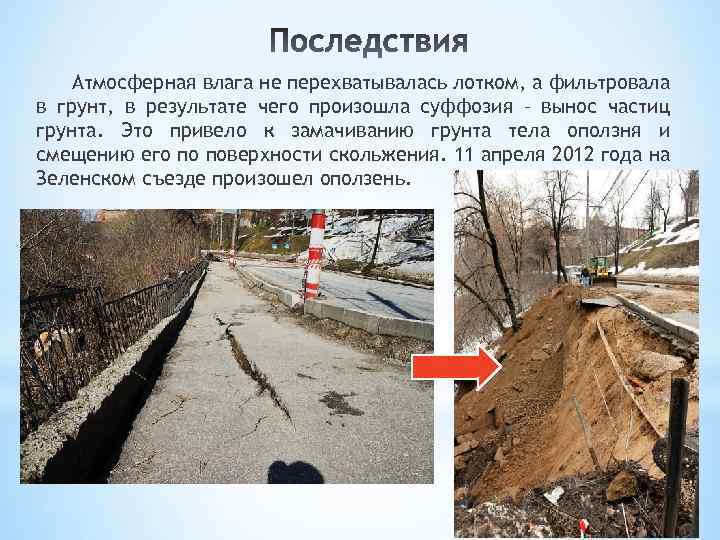

Атмосферная влага не перехватывалась лотком, а фильтровала в грунт, в результате чего произошла суффозия – вынос частиц грунта. Это привело к замачиванию грунта тела оползня и смещению его по поверхности скольжения. 11 апреля 2012 года на Зеленском съезде произошел оползень.

1. Уполаживание откоса путём отсыпки грунта с высоким коэффициентом фильтрации. 2. Устройство сооружений по сбору и отводу подземных и поверхностных вод;

Мероприятия по устранению последствий оползня При устранении последствий оползня необходимо сначала выявить и устранить причины опасного процесса, после чего произвести ряд мероприятий: 1) Необходимо спланировать откос с проектным заложением и уплотнить его до проектной плотности; 2) Восстановить систему сбора и отвода воды; 3) Качественно выполнить крепление откоса. Упорная призма

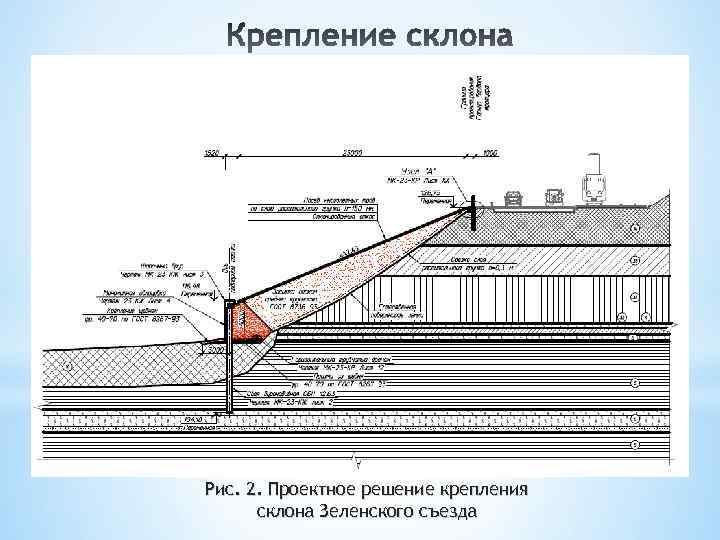

Рис. 2. Проектное решение крепления склона Зеленского съезда

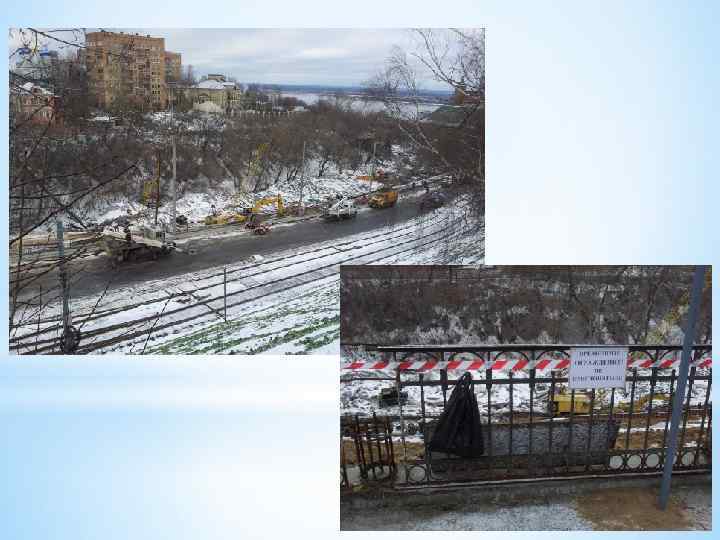

Стоимость проекта ликвидации последствий оползня на Зеленском съезде составила порядка 100 млн. рублей. Рабочие произвели установку буронабивных свай, из которых в дальнейшем сделали подпорную стенку. Буронабивные сваи имеют диаметр 600 мм и длину 12 метров. Они уходят в землю на глубину 8 метров и на 4 метра возвышаются над поверхностью земли. Таким образом, подпорная стена будет удерживать склон. Всего нужно установить порядка 140 свай.

В рамках восстановительных работ сделаны верхние и нижние отводы. Нижние водоотводы будут забирать воду, которая скапливается в земле ( в самом склоне), а затем отводить воду в канализационный коллектор. Таким образом будет сделан перехват грунтовых вод. Сложность при выполнении восстановительных работ возникла только одна – высокий уровень грунтовых вод. В траншее буквально на глубине полметра от уровня земли начинается вода. Она постоянно пребывает из откоса, а затем затапливает овраг. Поэтому в ходе работ капали временные канавы, по которым отводили воду в канализационные колодцы, всего их 4. После чего будут укладывать крупную щебенку вдоль подпорной стенки.

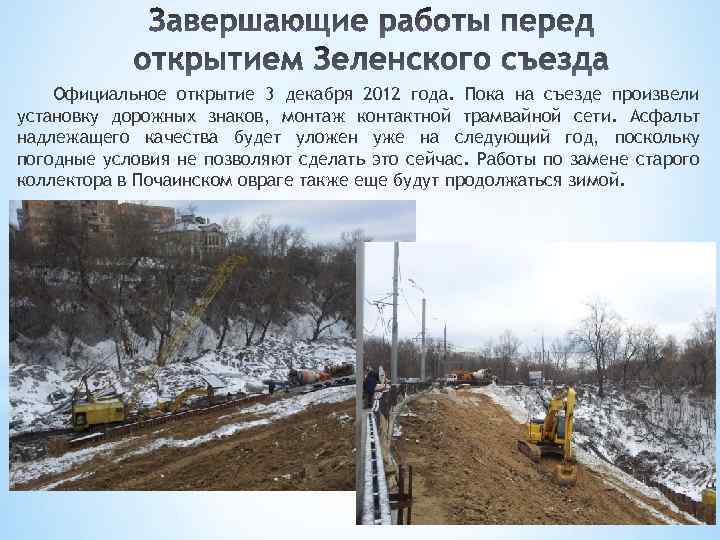

Официальное открытие 3 декабря 2012 года. Пока на съезде произвели установку дорожных знаков, монтаж контактной трамвайной сети. Асфальт надлежащего качества будет уложен уже на следующий год, поскольку погодные условия не позволяют сделать это сейчас. Работы по замене старого коллектора в Почаинском овраге также еще будут продолжаться зимой.

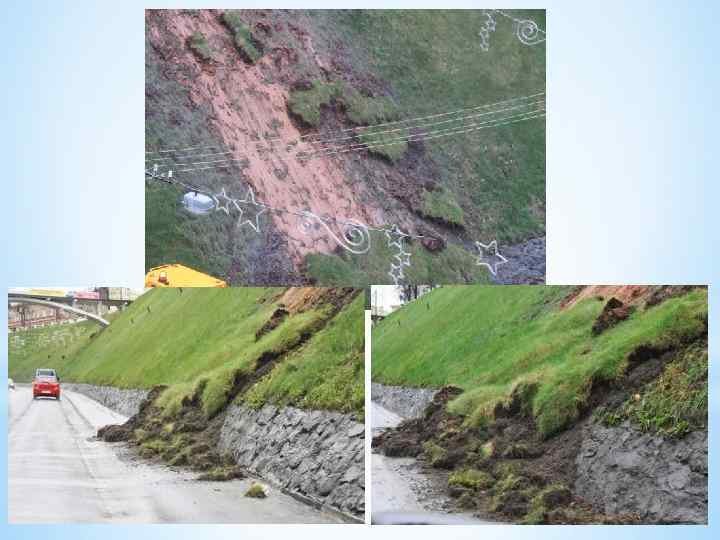

31 октября 2012 года около 12 часов дня, на Зеленском съезде образовалась оплывина. Основной причиной смещения верхнего слоя грунта специалисты считают природный фактор - выпадение большого количества осадков в виде дождя. В результате ливня, продолжавшегося всю ночь и утро, грунт на склоне оказался переувлажненным, что повлекло за собой его подвижку.

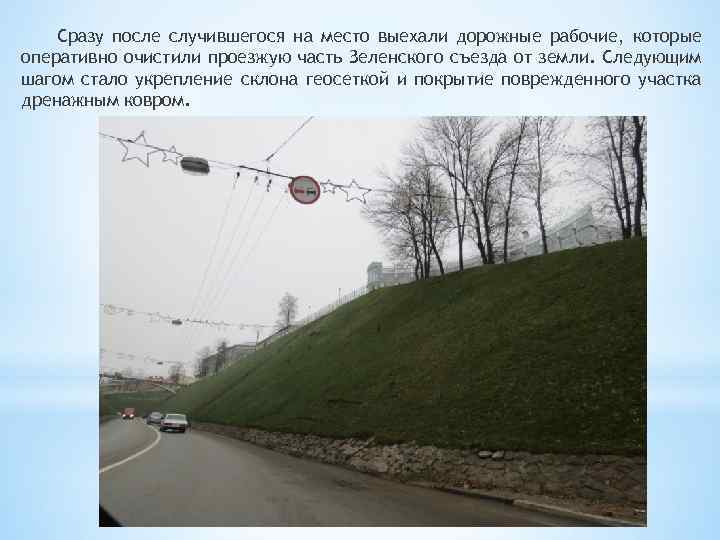

Сразу после случившегося на место выехали дорожные рабочие, которые оперативно очистили проезжую часть Зеленского съезда от земли. Следующим шагом стало укрепление склона геосеткой и покрытие поврежденного участка дренажным ковром.
