ФГБОУ ВПО Кубанский государственный технологический университет Президентская программа повышения квалификации инженерных кадров на 2012 ФГБОУ ВПО Кубанский государственный технологический университет Президентская программа повышения квалификации инженерных кадров на 2012 -2014 по направлению: Обеспечение функционирования ситуационных центров органов Государственной власти субъектов РФ с учетом требований информационной безопасности

Ситуационный центр - это: 1. КОМПЛЕКС СОВРЕМЕННЫХ ТЕХНИЧЕСКИХ СРЕДСТВ И ТЕХНОЛОГИЙ 2. ИНТЕГРИРОВАННЫЕ ИНФОРМАЦИОННЫЕ Ситуационный центр - это: 1. КОМПЛЕКС СОВРЕМЕННЫХ ТЕХНИЧЕСКИХ СРЕДСТВ И ТЕХНОЛОГИЙ 2. ИНТЕГРИРОВАННЫЕ ИНФОРМАЦИОННЫЕ СИСТЕМЫ И РЕСУРСЫ 3. ИНФОРМАЦИОННЫЕ, ИНТЕЛЛЕКТУАЛЬНЫЕ И ИНТЕРФЕЙСНЫЕ ИНСТРУМЕНТАЛЬНОМОДЕЛИРУЮЩИЕ СРЕДСТВА 4. МЕТОДЫ, СРЕДСТВА И ТЕХНОЛОГИИ ВИЗУАЛИЗАЦИИ 5. СИСТЕМА ПОДДЕРЖКИ И ПРИНЯТИЯ РЕШЕНИЙ 6. СОВРЕМЕННЫЕ ТЕЛЕКОММУНИКАЦИОННЫЕ СИСТЕМЫ 7. ИННОВАЦИОННЫЙ ОБЪЕКТ РАЗВИТИЯ

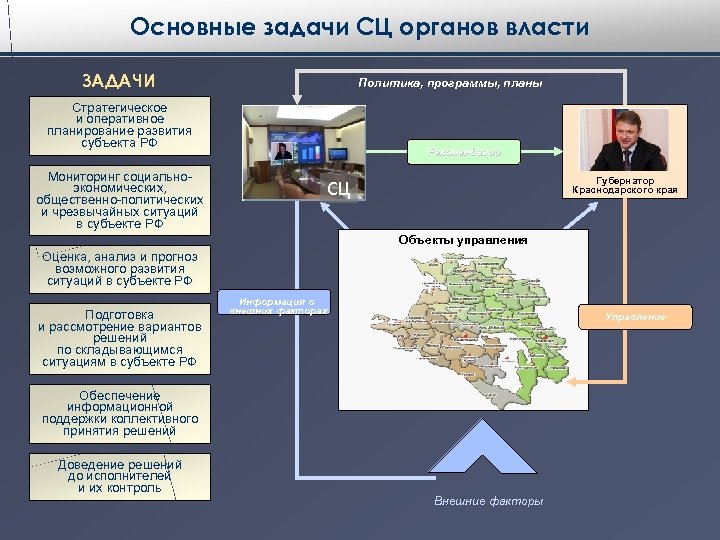

Основные задачи СЦ органов власти ЗАДАЧИ Политика, программы, планы Стратегическое и оперативное планирование развития Основные задачи СЦ органов власти ЗАДАЧИ Политика, программы, планы Стратегическое и оперативное планирование развития субъекта РФ Рекомендации Мониторинг социальноэкономических, общественно-политических и чрезвычайных ситуаций в субъекте РФ Губернатор Краснодарского края СЦ Объекты управления Оценка, анализ и прогноз возможного развития ситуаций в субъекте РФ Подготовка и рассмотрение вариантов решений по складывающимся ситуациям в субъекте РФ Информация о внешних факторах Управление Обеспечение информационной поддержки коллективного принятия решений Доведение решений до исполнителей и их контроль Внешние факторы

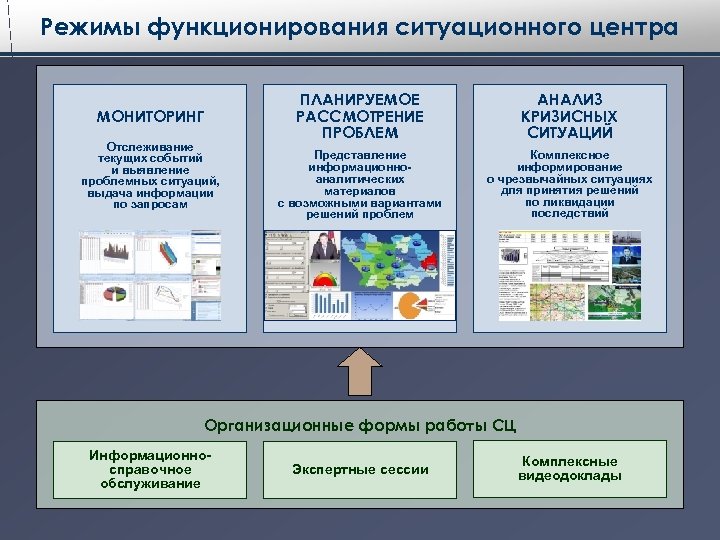

Режимы функционирования ситуационного центра МОНИТОРИНГ Отслеживание текущих событий и выявление проблемных ситуаций, выдача информации Режимы функционирования ситуационного центра МОНИТОРИНГ Отслеживание текущих событий и выявление проблемных ситуаций, выдача информации по запросам ПЛАНИРУЕМОЕ РАССМОТРЕНИЕ ПРОБЛЕМ АНАЛИЗ КРИЗИСНЫХ СИТУАЦИЙ Представление информационноаналитических материалов с возможными вариантами решений проблем Комплексное информирование о чрезвычайных ситуациях для принятия решений по ликвидации последствий Организационные формы работы СЦ Информационносправочное обслуживание Экспертные сессии Комплексные видеодоклады

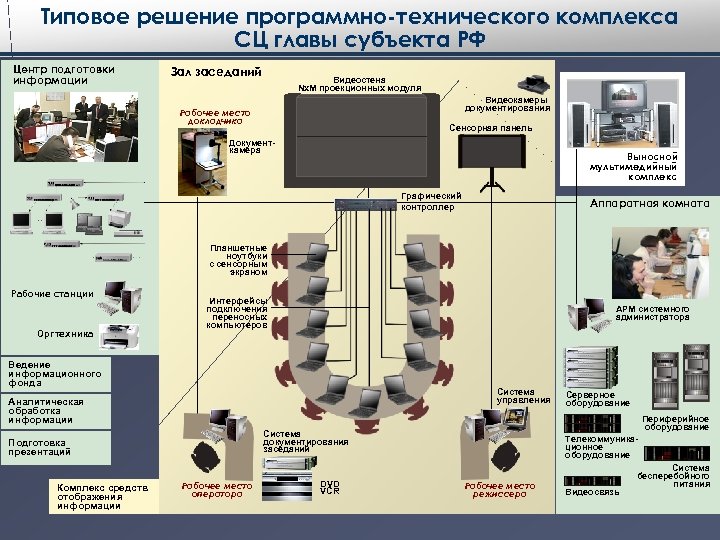

Типовое решение программно-технического комплекса СЦ главы субъекта РФ Центр подготовки информации Зал заседаний Видеостена Типовое решение программно-технического комплекса СЦ главы субъекта РФ Центр подготовки информации Зал заседаний Видеостена Nx. M проекционных модуля Видеокамеры документирования Рабочее место докладчика Сенсорная панель Документкамера Выносной мультимедийный комплекс Графический контроллер Аппаратная комната Планшетные ноутбуки с сенсорным экраном Рабочие станции Оргтехника Интерфейсы подключения переносных компьютеров АРМ системного администратора Ведение информационного фонда Система управления Аналитическая обработка информации Комплекс средств отображения информации Периферийное оборудование Система документирования заседаний Подготовка презентаций Рабочее место оператора DVD VCR Серверное оборудование Телекоммуникационное оборудование Рабочее место режиссера Видеосвязь Система бесперебойного питания

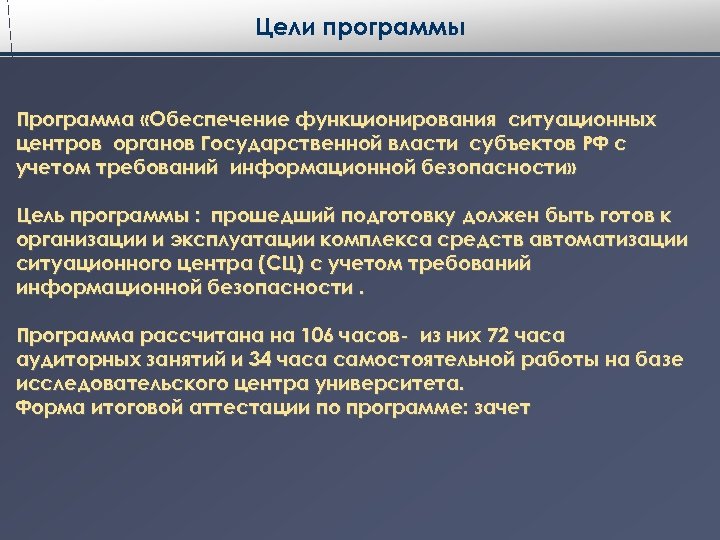

Цели программы Программа «Обеспечение функционирования ситуационных центров органов Государственной власти субъектов РФ с учетом Цели программы Программа «Обеспечение функционирования ситуационных центров органов Государственной власти субъектов РФ с учетом требований информационной безопасности» Цель программы : прошедший подготовку должен быть готов к организации и эксплуатации комплекса средств автоматизации ситуационного центра (СЦ) с учетом требований информационной безопасности. Программа рассчитана на 106 часов- из них 72 часа аудиторных занятий и 34 часа самостоятельной работы на базе исследовательского центра университета. Форма итоговой аттестации по программе: зачет

Учебный план программы В том числе Наименование Модулей Всего часов Лекции Практические (лабораторные) занятия Учебный план программы В том числе Наименование Модулей Всего часов Лекции Практические (лабораторные) занятия с указанием мест проведения Модуль 1. Ситуационные центры как платформа информатизации органов государственного управления 10 6 4, на базе исследовательского центра Модуль 2. Техническое обеспечение ситуационных центров органов государственного управления. 10 4 6, на базе исследовательского центра Модуль 3. Математическое и программное обеспечение ситуационных центров органов государственного управления. Геоинформационные системы. 22 8 14, на базе исследовательского центра Модуль 4. Основы аналитической работы в ситуационных центрах органов государственного управления. 8 4 4, на базе исследовательского центра Модуль 5. Защита информации в ситуационных центрах органов государственного управления. 22 6 16, на базе исследовательского центра и лабораторий Института ИТОГО 72

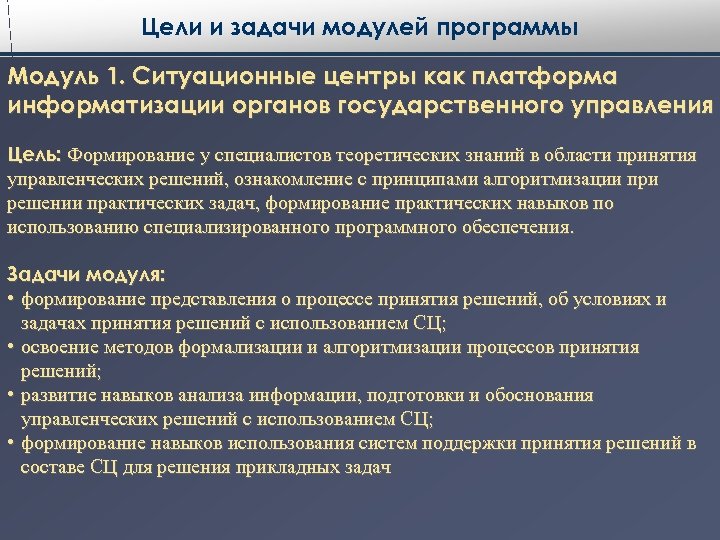

Цели и задачи модулей программы Модуль 1. Ситуационные центры как платформа информатизации органов государственного Цели и задачи модулей программы Модуль 1. Ситуационные центры как платформа информатизации органов государственного управления Цель: Формирование у специалистов теоретических знаний в области принятия управленческих решений, ознакомление с принципами алгоритмизации при решении практических задач, формирование практических навыков по использованию специализированного программного обеспечения. Задачи модуля: • формирование представления о процессе принятия решений, об условиях и задачах принятия решений с использованием СЦ; • освоение методов формализации и алгоритмизации процессов принятия решений; • развитие навыков анализа информации, подготовки и обоснования управленческих решений с использованием СЦ; • формирование навыков использования систем поддержки принятия решений в составе СЦ для решения прикладных задач

Элементы задачи принятия решения Параметры Ограничения Критерии Внутренние Качественные Оптимальности Внешние Количественные Пригодности Управляемые Элементы задачи принятия решения Параметры Ограничения Критерии Внутренние Качественные Оптимальности Внешние Количественные Пригодности Управляемые Точечные Неуправляемые Интервальные Качественные Номинальные Количественные Порядковые Определенные Интервальные Вероятностные Относительные Неопределенные «Жесткие» «Мягкие»

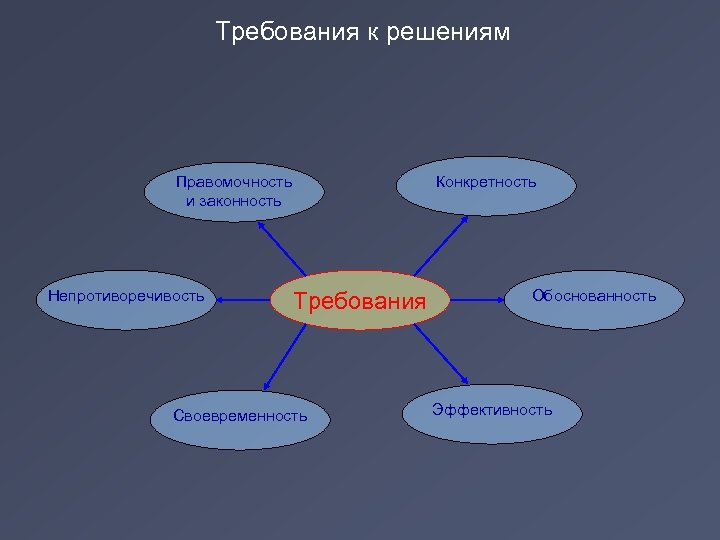

Требования к решениям Правомочность и законность Непротиворечивость Требования Своевременность Конкретность Обоснованность Эффективность Требования к решениям Правомочность и законность Непротиворечивость Требования Своевременность Конкретность Обоснованность Эффективность

Ситуационный центр • Основная задача СЦ — строить наглядные образы ситуаций, возникающих в предметной Ситуационный центр • Основная задача СЦ — строить наглядные образы ситуаций, возникающих в предметной области, на основе которых оперативный состав принимает управляющие решения. – в СЦ обязательно входит оперативный состав (коллектив потребителей наглядной информации), решающий некоторую совокупность задач, требующих принятия решений; – в СЦ создаются информационные модели и картины весьма сложных, комплексных, динамических ситуаций реального мира для представления оперативному состав. • Определение СЦ: это совокупность программно-технических средств, научно-математических методов и инженерных решений для автоматизации процессов отображения, моделирования, анализа ситуаций и управления.

Задачи и области применения ситуационного центра Мониторинг среды Критерии экологичности Мониторинг показ. деятельности Мониторинг Задачи и области применения ситуационного центра Мониторинг среды Критерии экологичности Мониторинг показ. деятельности Мониторинг правовой информации Сценарный анализ проблемных ситуаций Анализ, оценка и планирование деятельности ОГВ Оценка рисков и последствий чрезвычайных ситуаций Прогнозирование показателей соц. эконом развития Принятие решений о распределении ресурсов З а д а ч и С и с т е м а СЦ Критерии эффективности к р и т е р и е в Критерии технологичности Критерии надежности Критерии экономичности Критерии чрезвычайных ситуаций Критерии оценки деятельности ОГВ Критерии оценки ресурсосбережения

Структура программно-технического комплекса ситуационного центра Программный комплекс Аналитики Система прогнозирования Интерфейс визуализации Система поддержки Структура программно-технического комплекса ситуационного центра Программный комплекс Аналитики Система прогнозирования Интерфейс визуализации Система поддержки принятия решений Система мониторинг База данных и база знаний Эксперты Система адаптивного управления Геоинформационная система Технический комплекс Средства визуализации Видеоконференцсвязь Оборудование для проведения совещаний Персональные ЭВМ и серверное оборудование

Итоги модуля 1 - Ситуационные центры органов государственного управления как автоматизированные системы поддержки принятия Итоги модуля 1 - Ситуационные центры органов государственного управления как автоматизированные системы поддержки принятия решений(18 часов) освоение практического опыта (приобретение навыков выполнения трудовых действий) по эксплуатации и администрированию систем поддержки принятия решений; приобретение умений: формулирование требований ЛПР к СППР, формализация процесса обоснования и принятия решений; получение знаний: об основах моделирования управленческих решений; многокритериальных методах принятия решений; видах информационной и инструментальной поддержки лица, принимающего решение (ЛПР); методах группового принятия решений, возможностях систем поддержки принятия решений (СППР) в составе СЦ, критериях выбора инструментов СППР

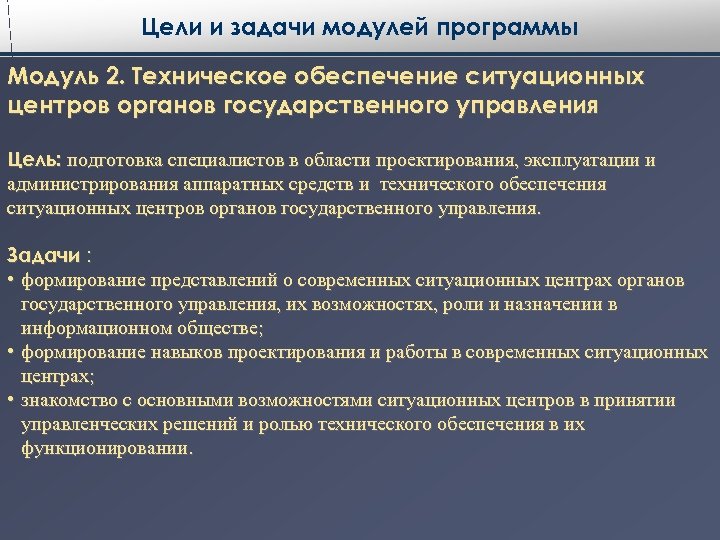

Цели и задачи модулей программы Модуль 2. Техническое обеспечение ситуационных центров органов государственного управления Цели и задачи модулей программы Модуль 2. Техническое обеспечение ситуационных центров органов государственного управления Цель: подготовка специалистов в области проектирования, эксплуатации и администрирования аппаратных средств и технического обеспечения ситуационных центров органов государственного управления. Задачи : • формирование представлений о современных ситуационных центрах органов государственного управления, их возможностях, роли и назначении в информационном обществе; • формирование навыков проектирования и работы в современных ситуационных центрах; • знакомство с основными возможностями ситуационных центров в принятии управленческих решений и ролью технического обеспечения в их функционировании.

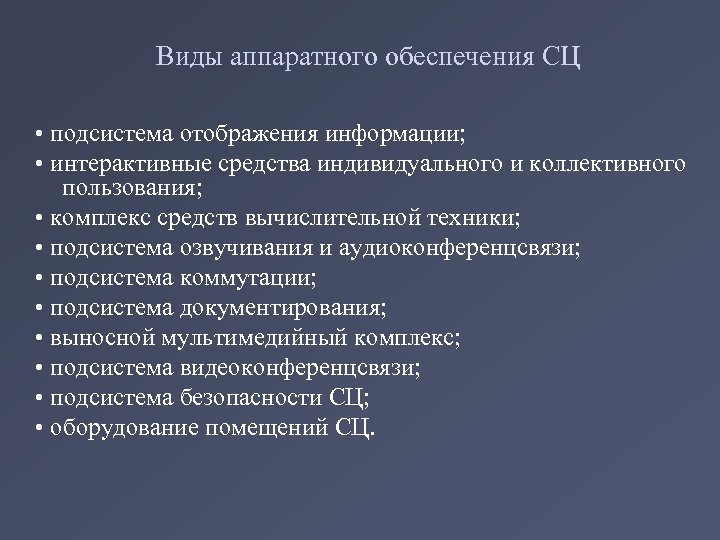

Виды аппаратного обеспечения СЦ • подсистема отображения информации; • интерактивные средства индивидуального и коллективного Виды аппаратного обеспечения СЦ • подсистема отображения информации; • интерактивные средства индивидуального и коллективного пользования; • комплекс средств вычислительной техники; • подсистема озвучивания и аудиоконференцсвязи; • подсистема коммутации; • подсистема документирования; • выносной мультимедийный комплекс; • подсистема видеоконференцсвязи; • подсистема безопасности СЦ; • оборудование помещений СЦ.

Видеостены из проекционных модулей Каждый модуль имеет разрешение 1024 x 768, 1400 x 1050 Видеостены из проекционных модулей Каждый модуль имеет разрешение 1024 x 768, 1400 x 1050 или 1920 x 1080 пикселей. Общее разрешение видеостены равно сумме разрешений всех составляющих ее модулей. Размеры экранов модулей – 5060 дюймов Преимущества видеостен: • произвольный размер экрана; • высокая информационная емкость; • высокая надежность оборудования; • высокая долговечность оборудования; • многооконный вывод информации от разнородных источников; • неограниченное количество окон от источников в локальной сети и приложений, запущенных на контроллере видеостены; • возможность сохранения раскладок изображений на видеостене и оперативного переключения; • возможность полностью фронтального обслуживания; • возможность последующей модернизации и изменения конфигурации экрана и типа источника Недостатки видеостен: достаточно большие габариты по глубине (50 -80 см).

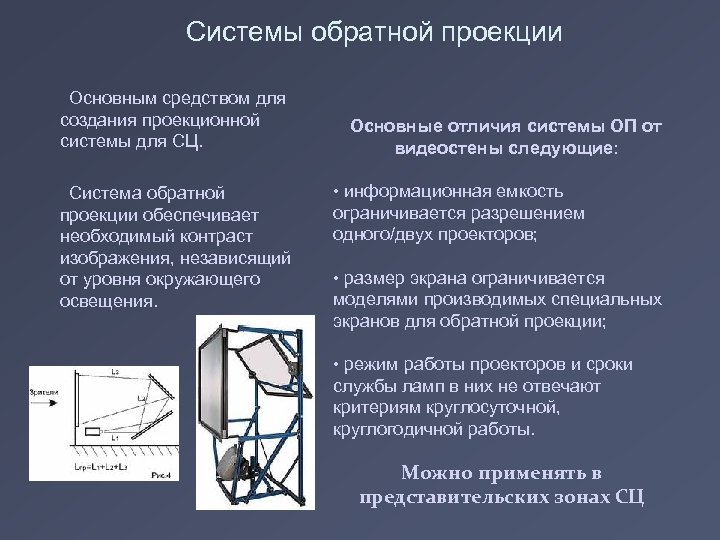

Системы обратной проекции Основным средством для создания проекционной системы для СЦ. Система обратной проекции Системы обратной проекции Основным средством для создания проекционной системы для СЦ. Система обратной проекции обеспечивает необходимый контраст изображения, независящий от уровня окружающего освещения. Основные отличия системы ОП от видеостены следующие: • информационная емкость ограничивается разрешением одного/двух проекторов; • размер экрана ограничивается моделями производимых специальных экранов для обратной проекции; • режим работы проекторов и сроки службы ламп в них не отвечают критериям круглосуточной, круглогодичной работы. Можно применять в представительских зонах СЦ

Видеостены из ЖК-дисплеев Толщина шва между соседними изображениями до 7, 3 мм. Размер экрана Видеостены из ЖК-дисплеев Толщина шва между соседними изображениями до 7, 3 мм. Размер экрана 46 дюймов по диагонали Разрешение 1366 x 768 пикселей. Преимущества ЖК-видеостен: • малая толщина; • экономичность; Недостатки ЖК-видеостен: • заметность швов

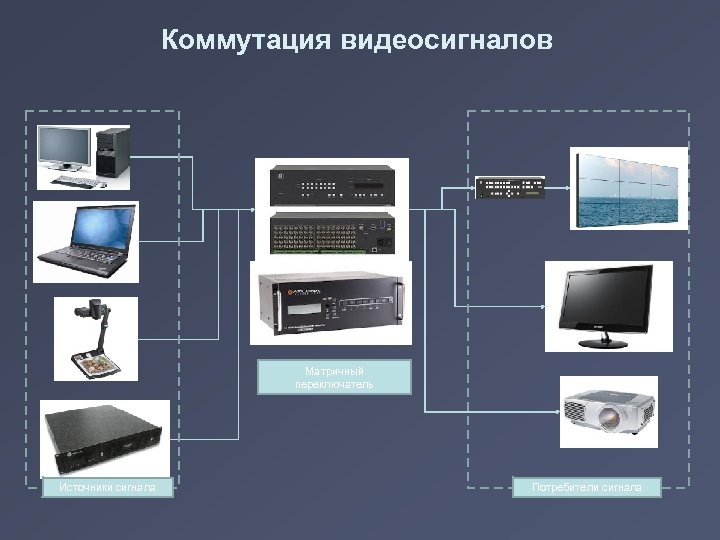

Коммутация видеосигналов Матричный переключатель Источники сигнала Потребители сигнала Коммутация видеосигналов Матричный переключатель Источники сигнала Потребители сигнала

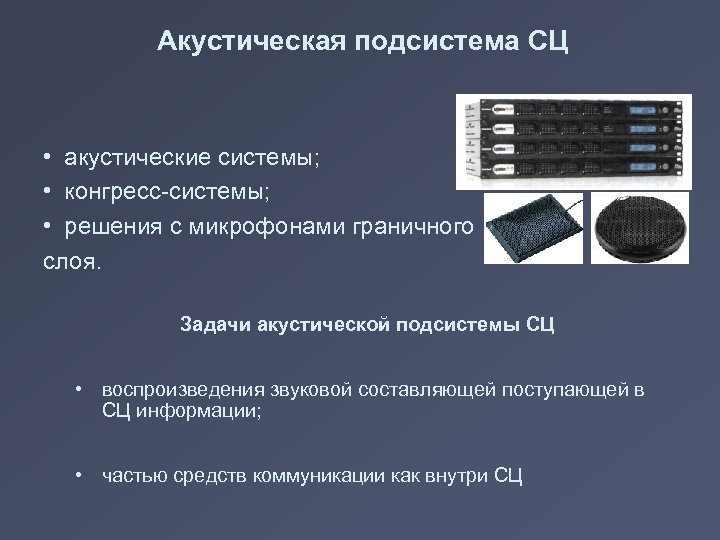

Акустическая подсистема СЦ • акустические системы; • конгресс-системы; • решения с микрофонами граничного слоя. Акустическая подсистема СЦ • акустические системы; • конгресс-системы; • решения с микрофонами граничного слоя. Задачи акустической подсистемы СЦ • воспроизведения звуковой составляющей поступающей в СЦ информации; • частью средств коммуникации как внутри СЦ

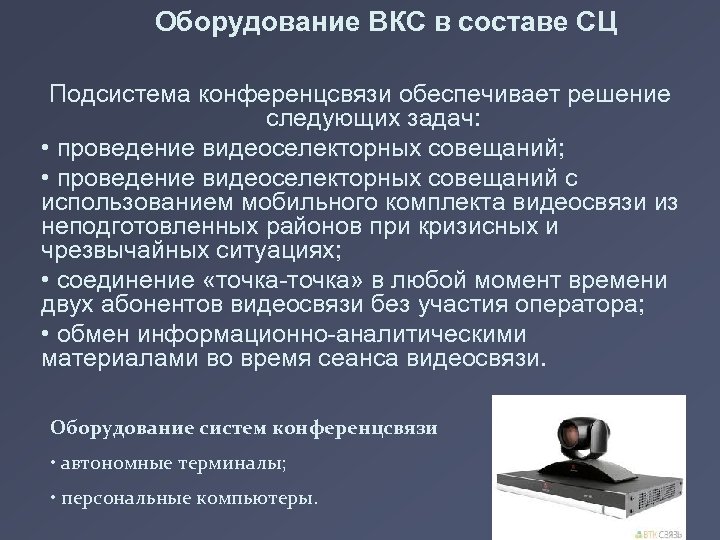

Оборудование ВКС в составе СЦ Подсистема конференцсвязи обеспечивает решение следующих задач: • проведение видеоселекторных Оборудование ВКС в составе СЦ Подсистема конференцсвязи обеспечивает решение следующих задач: • проведение видеоселекторных совещаний; • проведение видеоселекторных совещаний с использованием мобильного комплекта видеосвязи из неподготовленных районов при кризисных и чрезвычайных ситуациях; • соединение «точка-точка» в любой момент времени двух абонентов видеосвязи без участия оператора; • обмен информационно-аналитическими материалами во время сеанса видеосвязи. Оборудование систем конференцсвязи • автономные терминалы; • персональные компьютеры.

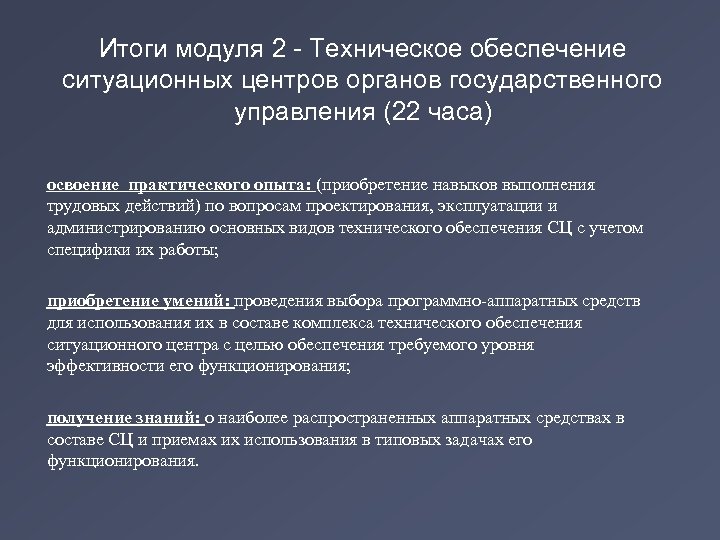

Итоги модуля 2 - Техническое обеспечение ситуационных центров органов государственного управления (22 часа) освоение Итоги модуля 2 - Техническое обеспечение ситуационных центров органов государственного управления (22 часа) освоение практического опыта: (приобретение навыков выполнения трудовых действий) по вопросам проектирования, эксплуатации и администрированию основных видов технического обеспечения СЦ с учетом специфики их работы; приобретение умений: проведения выбора программно-аппаратных средств для использования их в составе комплекса технического обеспечения ситуационного центра с целью обеспечения требуемого уровня эффективности его функционирования; получение знаний: о наиболее распространенных аппаратных средствах в составе СЦ и приемах их использования в типовых задачах его функционирования.

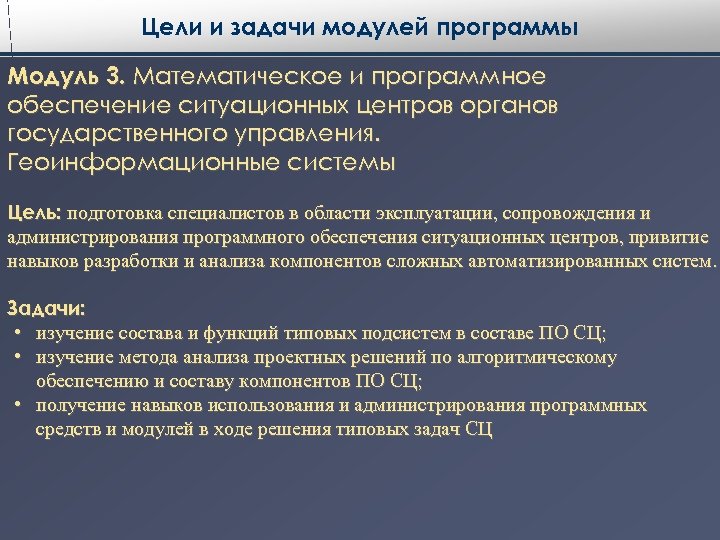

Цели и задачи модулей программы Модуль 3. Математическое и программное обеспечение ситуационных центров органов Цели и задачи модулей программы Модуль 3. Математическое и программное обеспечение ситуационных центров органов государственного управления. Геоинформационные системы Цель: подготовка специалистов в области эксплуатации, сопровождения и администрирования программного обеспечения ситуационных центров, привитие навыков разработки и анализа компонентов сложных автоматизированных систем. Задачи: • изучение состава и функций типовых подсистем в составе ПО СЦ; • изучение метода анализа проектных решений по алгоритмическому обеспечению и составу компонентов ПО СЦ; • получение навыков использования и администрирования программных средств и модулей в ходе решения типовых задач СЦ

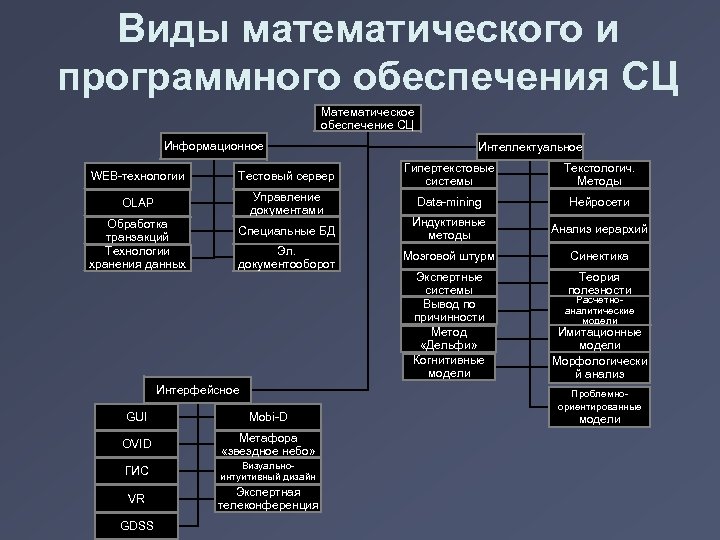

Виды математического и программного обеспечения СЦ Математическое обеспечение СЦ Информационное Интеллектуальное WEB-технологии Тестовый сервер Виды математического и программного обеспечения СЦ Математическое обеспечение СЦ Информационное Интеллектуальное WEB-технологии Тестовый сервер Гипертекстовые системы Текстологич. Методы OLAP Управление документами Data-mining Нейросети Специальные БД Индуктивные методы Анализ иерархий Эл. документооборот Мозговой штурм Синектика Экспертные системы Вывод по причинности Метод «Дельфи» Когнитивные модели Теория полезности Обработка транзакций Технологии хранения данных Интерфейсное GUI Mobi-D OVID Метафора «звездное небо» ГИС Визуальноинтуитивный дизайн VR Экспертная телеконференция GDSS Расчетноаналитические модели Имитационные модели Морфологически й анализ Проблемноориентированные модели

Основные категории проблемно-ориентированных моделей, используемые в СЦ 1 • Модели анализа и прогнозирования социально-экономического Основные категории проблемно-ориентированных моделей, используемые в СЦ 1 • Модели анализа и прогнозирования социально-экономического развития 2 • Модели анализа и прогнозирования общественно-политического развития 3 • Модели анализа и оценки национальной безопасности 4 • Модели по кризисным ситуациям

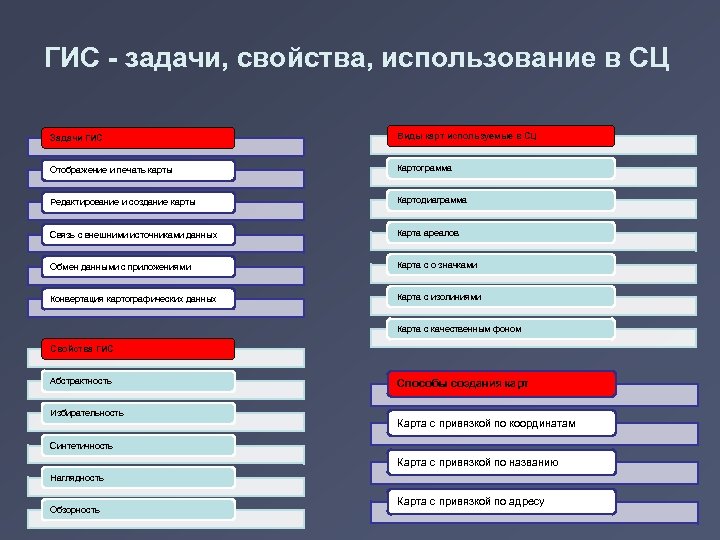

ГИС - задачи, свойства, использование в СЦ Задачи ГИС Виды карт используемые в СЦ ГИС - задачи, свойства, использование в СЦ Задачи ГИС Виды карт используемые в СЦ Отображение и печать карты Картограмма Редактирование и создание карты Картодиаграмма Связь с внешними источниками данных Карта ареалов Обмен данными с приложениями Карта с о значками Конвертация картографических данных Карта с изолиниями Карта с качественным фоном Свойства ГИС Абстрактность Избирательность Способы создания карт Карта с привязкой по координатам Синтетичность Карта с привязкой по названию Наглядность Обзорность Карта с привязкой по адресу

Модуль 3. Математическое и программное обеспечение ситуационных центров органов государственного управления. Геоинформационные системы (28 Модуль 3. Математическое и программное обеспечение ситуационных центров органов государственного управления. Геоинформационные системы (28 часов) Итоги: освоить практический опыт: (приобрести навыки выполнения трудовых действий) по выбору алгоритмического обеспечения, эксплуатации и администрированию программных систем с учетом специфики функционирования СЦ и решаемых им задач; приобрести умения: проводить выбор и обоснование состава ПО СЦ, реализации разработанных проектных решений, последующих этапов эксплуатации и сопровождения; получить знания: о составе, целях и функционале типовых решений в области алгоритмического и программного обеспечения СЦ.

Цели и задачи модулей программы Модуль 4. Основы аналитической работы в ситуационных центрах органов Цели и задачи модулей программы Модуль 4. Основы аналитической работы в ситуационных центрах органов государственного управления Цель: формирование у специалистов теоретических знаний в области аналитической работы и принятия управленческих решений, ознакомление с принципами алгоритмизации при решении практических задач, формирование практических навыков по использованию специализированного программного обеспечения Задачи: • формирование представления о процедурах аналитической обработки информации и процессе принятия решений, об условиях и задачах принятия решений с использованием СЦ; • освоение методов формализации и алгоритмизации процессов аналитической обработки информации и принятия решений; • развитие навыков анализа информации, подготовки и обоснования управленческих решений с использованием СЦ; • формирование навыков использования систем аналитической обработки

Методы анализа и обработки данных Технологии БД Машинное обучение Теория информации Статистика и теор. Методы анализа и обработки данных Технологии БД Машинное обучение Теория информации Статистика и теор. вер. Анализ данных Визуализация Другие дисциплины 30

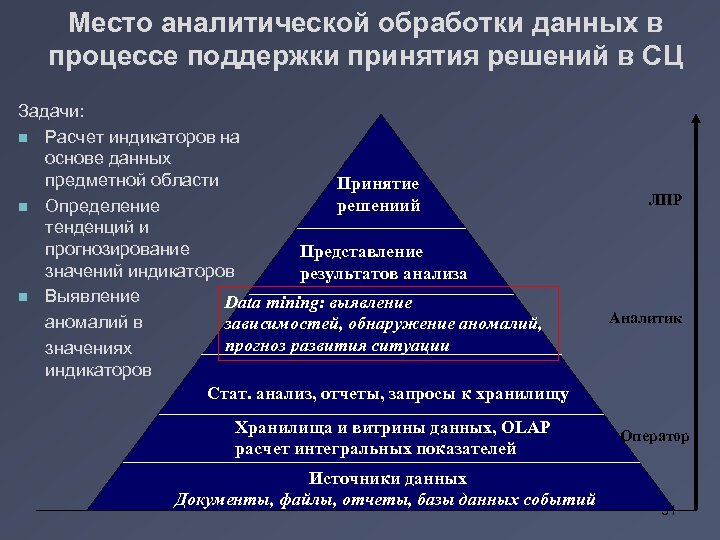

Место аналитической обработки данных в процессе поддержки принятия решений в СЦ Задачи: n Расчет Место аналитической обработки данных в процессе поддержки принятия решений в СЦ Задачи: n Расчет индикаторов на основе данных предметной области Принятие решениий n Определение тенденций и прогнозирование Представление значений индикаторов результатов анализа n Выявление Data mining: выявление аномалий в зависимостей, обнаружение аномалий, прогноз развития ситуации значениях индикаторов Стат. анализ, отчеты, запросы к хранилищу Хранилища и витрины данных, OLAP расчет интегральных показателей Источники данных Документы, файлы, отчеты, базы данных событий ЛПР Аналитик Оператор 31

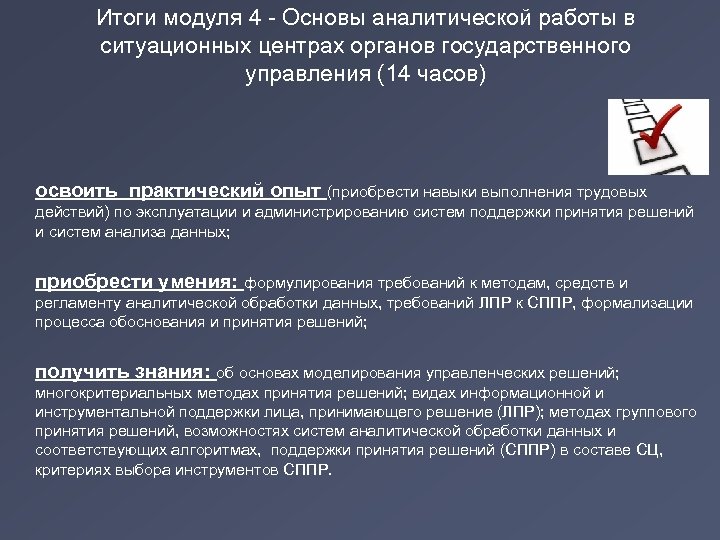

Итоги модуля 4 - Основы аналитической работы в ситуационных центрах органов государственного управления (14 Итоги модуля 4 - Основы аналитической работы в ситуационных центрах органов государственного управления (14 часов) освоить практический опыт (приобрести навыки выполнения трудовых действий) по эксплуатации и администрированию систем поддержки принятия решений и систем анализа данных; приобрести умения: формулирования требований к методам, средств и регламенту аналитической обработки данных, требований ЛПР к СППР, формализации процесса обоснования и принятия решений; получить знания: об основах моделирования управленческих решений; многокритериальных методах принятия решений; видах информационной и инструментальной поддержки лица, принимающего решение (ЛПР); методах группового принятия решений, возможностях систем аналитической обработки данных и соответствующих алгоритмах, поддержки принятия решений (СППР) в составе СЦ, критериях выбора инструментов СППР.

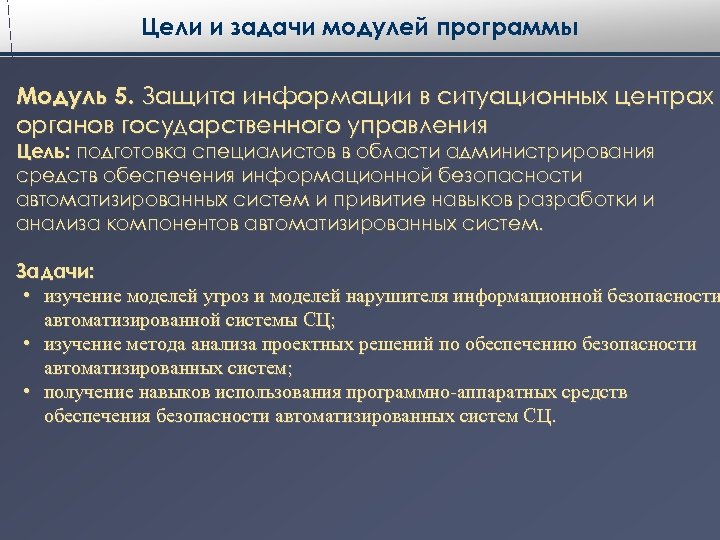

Цели и задачи модулей программы Модуль 5. Защита информации в ситуационных центрах органов государственного Цели и задачи модулей программы Модуль 5. Защита информации в ситуационных центрах органов государственного управления Цель: подготовка специалистов в области администрирования средств обеспечения информационной безопасности автоматизированных систем и привитие навыков разработки и анализа компонентов автоматизированных систем. Задачи: • изучение моделей угроз и моделей нарушителя информационной безопасности автоматизированной системы СЦ; • изучение метода анализа проектных решений по обеспечению безопасности автоматизированных систем; • получение навыков использования программно-аппаратных средств обеспечения безопасности автоматизированных систем СЦ.

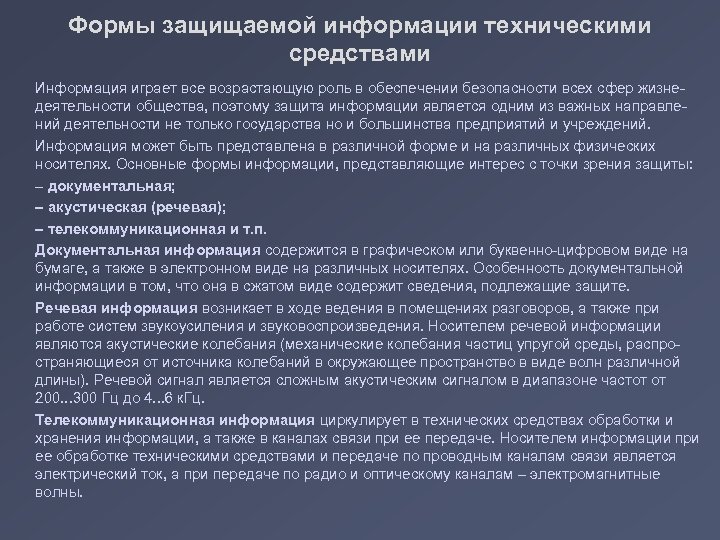

Формы защищаемой информации техническими средствами Информация играет все возрастающую роль в обеспечении безопасности всех Формы защищаемой информации техническими средствами Информация играет все возрастающую роль в обеспечении безопасности всех сфер жизнедеятельности общества, поэтому защита информации является одним из важных направлений деятельности не только государства но и большинства предприятий и учреждений. Информация может быть представлена в различной форме и на различных физических носителях. Основные формы информации, представляющие интерес с точки зрения защиты: – документальная; – акустическая (речевая); – телекоммуникационная и т. п. Документальная информация содержится в графическом или буквенно-цифровом виде на бумаге, а также в электронном виде на различных носителях. Особенность документальной информации в том, что она в сжатом виде содержит сведения, подлежащие защите. Речевая информация возникает в ходе ведения в помещениях разговоров, а также при работе систем звукоусиления и звуковоспроизведения. Носителем речевой информации являются акустические колебания (механические колебания частиц упругой среды, распространяющиеся от источника колебаний в окружающее пространство в виде волн различной длины). Речевой сигнал является сложным акустическим сигналом в диапазоне частот от 200. . . 300 Гц до 4. . . 6 к. Гц. Телекоммуникационная информация циркулирует в технических средствах обработки и хранения информации, а также в каналах связи при ее передаче. Носителем информации при ее обработке техническими средствами и передаче по проводным каналам связи является электрический ток, а при передаче по радио и оптическому каналам – электромагнитные волны.

Классификация объектов, защищаемых техническими средствами Основные объекты ЗИ можно объединить в следующие группы: • Классификация объектов, защищаемых техническими средствами Основные объекты ЗИ можно объединить в следующие группы: • собственники, владельцы и пользователи; • носители информации, технические средства приема, передачи, хранения и обработки информации (ТСПИ), вспомогательные технические средства и системы (ВТСС), посторонние проводники; • системы информатизации, связи и управления, вооружение и военная техника; • объекты органов управления, военные и промышленные объекты. В целях ИБ прежде всего необходимо обеспечить защиту прав собственников и пользователей информации в сфере информационных процессов, а так же определить их обязанности и ответственность за нарушение режима защиты информационных ресурсов. В группе носителей информации, ТСПИ и ВТСС защите подлежат следующие объекты: • носители информации в виде информационных физических полей, химических сред, сигналов, документов на различных носителях; • средства автоматизации (ЭВТ); • средства связи и телекоммуникаций; • средства преобразования речевой информации (различные акустоэлектронные преобразователи); • средства визуального отображения (различные видеотерминалы индивидуального и коллективного использования); • средства размножения документов; • ВТСС, не обрабатывающие защищаемую информацию, но расположенные в помещении, где она обрабатывается; • помещения, выделенные для проведения закрытых мероприятий; • посторонние проводники, проходящие через выделенные помещения

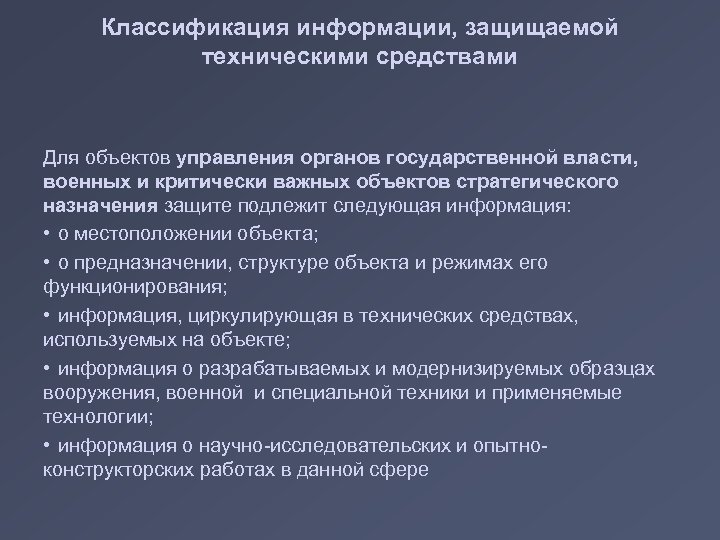

Классификация информации, защищаемой техническими средствами Для объектов управления органов государственной власти, военных и критически Классификация информации, защищаемой техническими средствами Для объектов управления органов государственной власти, военных и критически важных объектов стратегического назначения защите подлежит следующая информация: • о местоположении объекта; • о предназначении, структуре объекта и режимах его функционирования; • информация, циркулирующая в технических средствах, используемых на объекте; • информация о разрабатываемых и модернизируемых образцах вооружения, военной и специальной техники и применяемые технологии; • информация о научно-исследовательских и опытноконструкторских работах в данной сфере

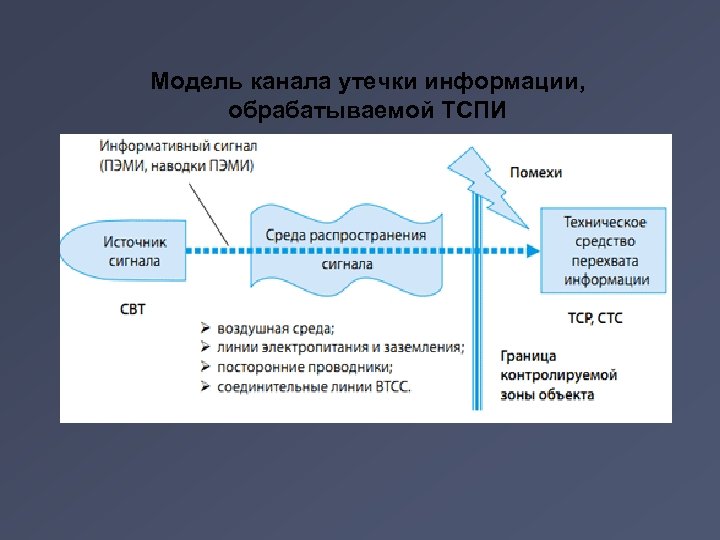

Модель канала утечки информации, обрабатываемой ТСПИ Модель канала утечки информации, обрабатываемой ТСПИ

Аппаратные закладки для перехвата информации Аппаратный кейлоггер с передачей информации по радиоканалу BE 24: Аппаратные закладки для перехвата информации Аппаратный кейлоггер с передачей информации по радиоканалу BE 24: а) аппаратная закладка BE 24 Т, устанавливаемая в клавиатуру; б) специальное приёмное устройство BE 24 СК Аппаратный кейлоггер BT PS/2 Extended с передачей данных по каналу Blutooth: а) - вид спереди; б) - вид сбоку

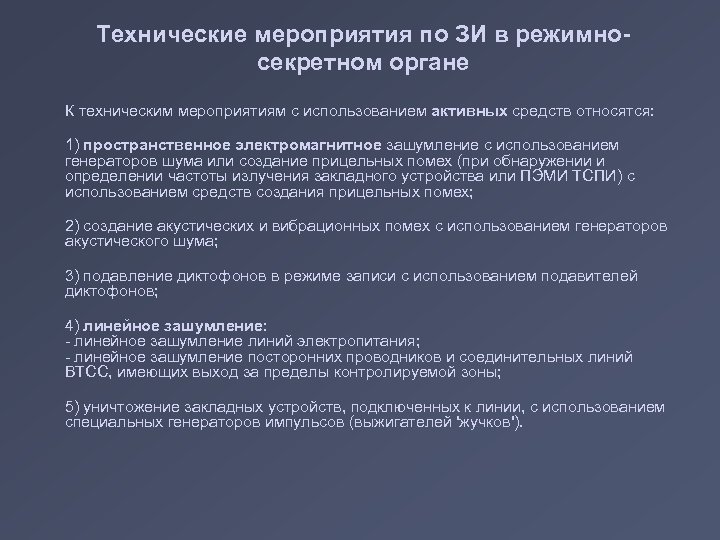

Технические мероприятия по ЗИ в режимносекретном органе К техническим мероприятиям с использованием активных средств Технические мероприятия по ЗИ в режимносекретном органе К техническим мероприятиям с использованием активных средств относятся: 1) пространственное электромагнитное зашумление с использованием генераторов шума или создание прицельных помех (при обнаружении и определении частоты излучения закладного устройства или ПЭМИ ТСПИ) с использованием средств создания прицельных помех; 2) создание акустических и вибрационных помех с использованием генераторов акустического шума; 3) подавление диктофонов в режиме записи с использованием подавителей диктофонов; 4) линейное зашумление: - линейное зашумление линий электропитания; - линейное зашумление посторонних проводников и соединительных линий ВТСС, имеющих выход за пределы контролируемой зоны; 5) уничтожение закладных устройств, подключенных к линии, с использованием специальных генераторов импульсов (выжигателей 'жучков').

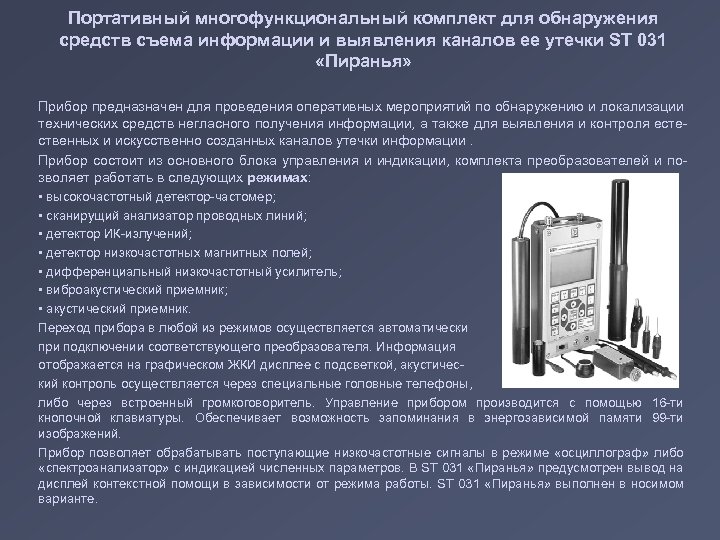

Портативный многофункциональный комплект для обнаружения средств съема информации и выявления каналов ее утечки ST Портативный многофункциональный комплект для обнаружения средств съема информации и выявления каналов ее утечки ST 031 «Пиранья» Прибор предназначен для проведения оперативных мероприятий по обнаружению и локализации технических средств негласного получения информации, а также для выявления и контроля естественных и искусственно созданных каналов утечки информации. Прибор состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах: • высокочастотный детектор-частомер; • сканирущий анализатор проводных линий; • детектор ИК-излучений; • детектор низкочастотных магнитных полей; • дифференциальный низкочастотный усилитель; • виброакустический приемник; • акустический приемник. Переход прибора в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖКИ дисплее с подсветкой, акустический контроль осуществляется через специальные головные телефоны, либо через встроенный громкоговоритель. Управление прибором производится с помощью 16 -ти кнопочной клавиатуры. Обеспечивает возможность запоминания в энергозависимой памяти 99 -ти изображений. Прибор позволяет обрабатывать поступающие низкочастотные сигналы в режиме «осциллограф» либо «спектроанализатор» с индикацией численных параметров. В ST 031 «Пиранья» предусмотрен вывод на дисплей контекстной помощи в зависимости от режима работы. ST 031 «Пиранья» выполнен в носимом варианте.

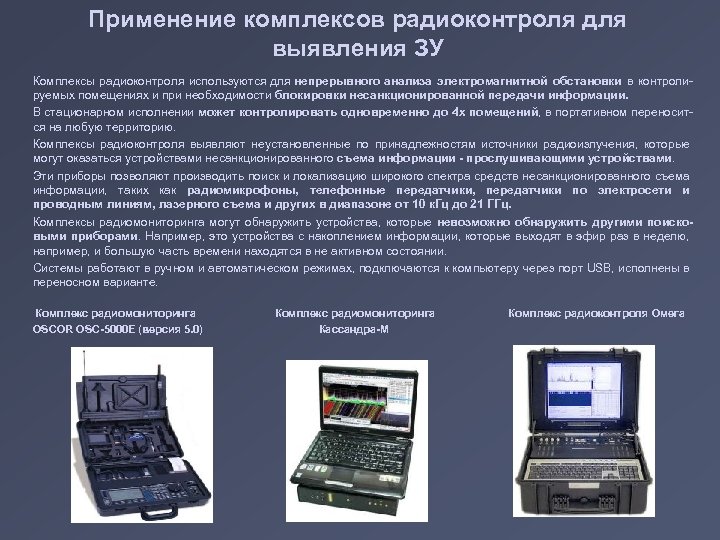

Применение комплексов радиоконтроля для выявления ЗУ Комплексы радиоконтроля используются для непрерывного анализа электромагнитной обстановки Применение комплексов радиоконтроля для выявления ЗУ Комплексы радиоконтроля используются для непрерывного анализа электромагнитной обстановки в контролируемых помещениях и при необходимости блокировки несанкционированной передачи информации. В стационарном исполнении может контролировать одновременно до 4 х помещений, в портативном переносится на любую территорию. Комплексы радиоконтроля выявляют неустановленные по принадлежностям источники радиоизлучения, которые могут оказаться устройствами несанкционированного съема информации - прослушивающими устройствами. Эти приборы позволяют производить поиск и локализацию широкого спектра средств несанкционированного съема информации, таких как радиомикрофоны, телефонные передатчики, передатчики по электросети и проводным линиям, лазерного съема и других в диапазоне от 10 к. Гц до 21 ГГц. Комплексы радиомониторинга могут обнаружить устройства, которые невозможно обнаружить другими поисковыми приборами. Например, это устройства с накоплением информации, которые выходят в эфир раз в неделю, например, и большую часть времени находятся в не активном состоянии. Системы работают в ручном и автоматическом режимах, подключаются к компьютеру через порт USB, исполнены в переносном варианте. Комплекс радиомониторинга Комплекс радиоконтроля Омега OSCOR OSC-5000 E (версия 5. 0) Кассандра-М

Обнаружения и подавления диктофонов и акустических закладок В переносном (носимом) варианте блок анализа детектора Обнаружения и подавления диктофонов и акустических закладок В переносном (носимом) варианте блок анализа детектора размещается в кармане оператора, поисковая антенна В рукаве (обычно крепится на предплечье), а датчик сигнализации вибраторного типа – на поясе или в кармане. В ходе переговоров оператор приближает антенну (руку) к возможным местам установки диктофона (портфель, одежда собеседника и т. д. ). При обнаружении излучений (превышении магнитного поля установленного оператором порогового значения) включенного на запись диктофона скрытый сигнализатор-вибратор начинает вибрировать, сигнализируя оператору о возможной записи разговора. Системы ультразвукового подавления излучают мощные неслышимые человеческим ухом ультразвуковые колебания (обычно частота излучения около 20 к. Гц), воздействующие непосредственно на микрофоны диктофонов или акустических закладок, что является их преимуществом. Данное ультразвуковое воздействие приводит к перегрузке усилителя низкой частоты диктофона или акустической закладки (усилитель начинает работать в нелинейном режиме) и тем самым – к значительным искажениям записываемых (передаваемых) сигналов. В отличие от систем электромагнитного подавления подобные системы обеспечивают подавление в гораздо большем секторе. Например, комплекс “Завеса” при использовании двух ультразвуковых излучателей способен обеспечить подавление диктофонов и акустических закладок в помещении объемом 27 м 3. Однако системы ультразвукового подавления имеют и один важный недостаток: эффективность их резко снижается, если микрофон диктофона или закладки прикрыть фильтром из специального материала или в усилителе низкой частоты установить фильтр низких частот с граничной частотой 3, 4. . . 4 к. Гц.

Применение устройств акустической маскировки Громкоговорители систем зашумления устанавливаются в помещении в местах наиболее вероятного Применение устройств акустической маскировки Громкоговорители систем зашумления устанавливаются в помещении в местах наиболее вероятного размещения средств акустической разведки, а вибродатчики крепятся на рамах, стеклах, коробах, трубопроводах, стенах, потолках и т. д. Создаваемые вибродатчиками шумовые колебания в ограждающих конструкциях, трубах, оконном стекле и т. д. приводят к значительному повышению в них уровня вибрационных шумов и тем самым – к существенному ухудшению условий приема и восстановления речевых сообщений средствами разведки. Для полной защиты помещения по виброакустическому каналу вибродатчики должны устанавливаться на всех ограждающих конструкциях (стенах, потолке, полу), оконных стеклах, а также трубах, проходящих через помещение. Требуемое количество вибродатчиков для защиты помещения определяется не только его площадью, количеством окон и труб, проходящих через него, но и эффективностью датчиков (эффективный радиус действия вибродатчиков на перекрытии толщиной 0, 25 м составляет от 1, 5 до 5 м). Наиболее известным генератором акустических и виброакустических помех является «СОНАТА – АВ 1 М» , позволяющий перекрыть большинство технических каналов утечки речевой информации, имеет сертификат соответствия требованиям безопасности информации, выданный ФСТЭК РФ, гигиенический сертификат соответствия, имеет независимую Регулировку уровня помех в каждом канале. Правильно установленная и отрегулированная система «Соната-АВ» позволяет нейтрализовать такие виды подслушивания как: • непосредственное подслушивание в условиях плохой звукоизоляции помещения; • применение радио- и проводных микрофонов, установленных в полостях стен, в надпотолочном пространстве, вентиляционных коробах и т. п. ; • применение стетоскопов, установленных на стенах (потолках, полах), трубах водо- (тепло-) снабжения) и т. п. ; • применение лазерных и микроволновых систем съема аудиоинформации с окон и элементов интерьера. Полоса частот вибрационного и акустического шума гарантированной интенсивности ……. . 175– 5600 Гц

Модуль 5. Защита информации в ситуационных центрах органов государственного управления (28 часов) Итоги: приобретение Модуль 5. Защита информации в ситуационных центрах органов государственного управления (28 часов) Итоги: приобретение практического опыта: (приобретение навыков выполнения трудовых действий) по эксплуатации и администрированию (в части, касающейся разграничению доступа, аутентификации и аудита) программных систем с учетом требований по обеспечению информационной безопасности; приобрести умения: проведения выбора программно аппаратных средств обеспечения информационной безопасности для использования их в составе автоматизированной системы с целью обеспечения требуемого уровня защищенности; получение знаний: о программно-аппаратных средствах обеспечения информационной безопасности в типовых операционных системах.

Открытие президентской программы Открытие президентской программы

Доклад руководителя программы Доклад руководителя программы

Доклад куратора из ФСО края Доклад куратора из ФСО края

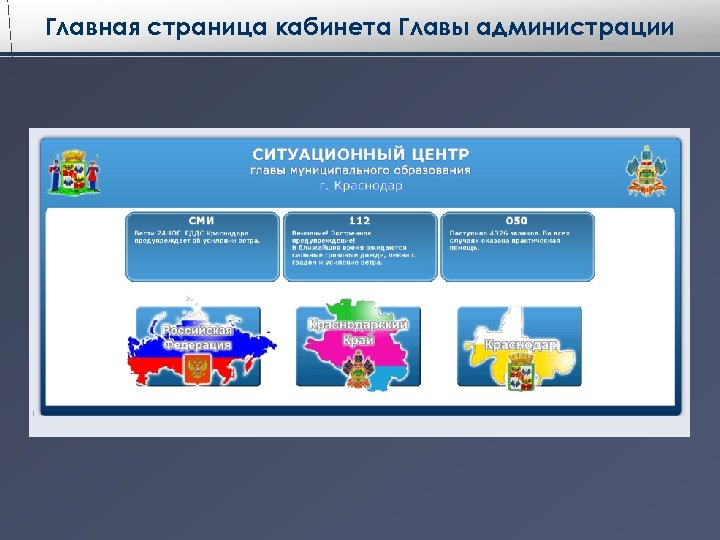

Главная страница кабинета Главы администрации Главная страница кабинета Главы администрации

Главная страница кабинета Главы администрации Главная страница кабинета Главы администрации

Благодарю за внимание Благодарю за внимание
